Как правильно подключить магнитолу в автомобиль марки шевроле нива

Музыка в ниву шевроле своими руками

Не сказать, что владелец данной Шевроле Нивы является ярым меломаном, но все же ехать без музыки совсем скучно, вот и решил он установить у себя в машине аудиосистему. Купил он Шеви с рук и прежний хозяин снял с нее даже динамики, так что пришлось все делать с нуля. Хорошо еще, что провода не повыдергивал, а то бы дополнительно еще и акустическую подготовку нужно было бы делать.

Многие начинают работу с установки головного устройства аудиосистемы, однако автолюбитель решил пойти немного по другому пути, он начал с установки задних динамиков. Этому, естественно, предшествовал поход в магазин, где он купил четыре динамика и хорошую магнитолу, хотя был шанс выбрать среди дешевых. Тут ему предлагали купить усилитель и сабвуфер, но владелец машины от этого отказался, ему ни к чему лишние затраты. На задней полке нет отверстий для динамиков, что делать? Опять-таки, в магазине ему предлагали купить специальную акустическую полку, однако автолюбитель не стал идти у них на поводу.

Демонтировал штатную полку, взял в руки циркуль, измерил диаметр новых колонок и по ним вырезал два круга. Стоит отметить, что динамики легли практически идеально. После установки он затянул винты и начал прокладывать проводку в сторону магнитолы. Для этого пришлось вскрывать часть обшивки. К сожалению, на заводе не подумали прокладывать провода вперед, да и предыдущий хозяин не стал этого делать. С передними динамиками было куда легче, достаточно было просто засунуть их и подсоединить к ним провода, но владелец все же поступил умнее. Он полностью вскрыл обшивку передних дверей с целью уложить туда шумоизолирующий материал. Было использовано сразу несколько видом материала, чтобы обеспечить максимальный эффект.

Кроме всего, владелец протянул антенну и вывел ее на улицу. Многие сейчас устанавливают внутренние антенны, которые закрепляются в виде усиков на лобовом стекле, только качество приема у них не очень хорошее, да и лобовое стекло ничем забивать не хотелось. Теперь настала очередь установить магнитолу. И тут владельца поджидал сюрприз, потому что разъем у него не совпадал с штекером, который находился в отверстии на панели приборов. Сначала автолюбитель просто хотел вырезать старый разъем и на его место присоединить новый, но потом друзья дали ему подходящий переходник.

Кстати, хотелось бы отдельно отметить, что не нужно устанавливать магнитолу, если вы уже присоединили питание к проводке. Будет правильнее отсоединить минусовую клемму аккумулятора. Автолюбитель это знал, но почему-то решил, что в его случае ничего ужасного не произойдет, вот и пришлось пожертвовать несколькими предохранителями, которые сгорели в процессе установки. А ведь у него и провода могли сплавиться, тогда бы пришлось прокладывать их заново, а значит снова лезть внутрь. На установку был затрачен день, сюда включается и покупка магнитолы, динамиков и проводов. Кажется, что вполне по силам установить аудиосистему и остальным владельцам машин.

нива музыка

Давайте рассмотрим установку и доработку автозвука для Chevrolet Niva(нива музыка). Я не меломан и поэтому здесь расскажу о бюджетной доработке, заодно покажу где прячутся провода и какие размеры колонок изначально предусмотрены.

У меня нива люксовая, поэтому аудио подготовка вся есть и колонки в передних дверях установлены.

Все что от меня потребовалось, что бы получить музыку в машине это установить магнитолу.

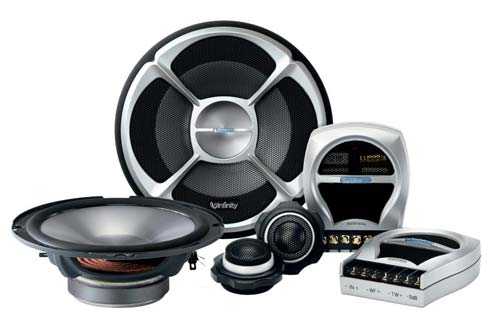

Поездив со штатными колонками я решил заменить для начала колонки в передних дверях. В передние двери были поставлены 17 см колонки.

Освободившиеся штатные колонки я переставил назад

Самостоятельная установка магнитолы с нестандартным подключением для Шевроле Нивы

Решился наконец на установку магнитолы. Были куплены 2 комплекта колонок Focal 130 A1 SG и магнитола Pioneer X9600BT — вышло около 15 килорублей

Установка магнитолы и динамиков в Ниву Шевроле GLC

№ 5325 В разделе «Нива Шевроле» от August 3rd, 2013,

Конструктивно все элементарно и просто, но только муторно.

Сначала установите динамики. Можно начать с задних, т.к. их легче всего сделать. В штатные места в дверях и сзади влезают динамички размером 13. Конечно не для меломанов, но любимый шансон вы послушать сможете без проблем. Я так и сделал. Позже я усилю заднюю полку алюминиевым профилем (чтоб не прогибался, а то есть у него болезнь такая) и врежу туда аж две овальные качалки и усилитель. Чтоб задним пассажирам жизнь медом не казалась. ОБНОВЛЕНИЕ! Я сделал заднюю полочку своими руками и врезал туда 2 качалки.

Первым делом отожмите зацеп решетки динамика. Он легко отжимается пальцами, решетка приподнимается и снимается. На фотке ниже вы можете увидеть зацеп, который надо отжать.

Потом опустите динамичек в отверстие и прикрутите прилагающимися к нему саморезами. Можно взять сразу нормальные болты, если вы не хотите дребежжания и прочего кала.

А теперь вытащите из под черной обшивки (она легко отгибается) приклееные на липкую ленту провода и подключите к динамику.

У меня длины проводов не хватило потому, что снизу эти провода какой-то умник приклеил еще на один кусок ленты. Пришлось лезть ниже и переклеивать ее чтоб ниче не болталось. С другой стороны сделайте тоже самое. Решетки можно ставить обратно. Они легко защелкиваются.

Теперь надо поставить динамички спереди. Купите в магазине отвертку со звездочкой. Шестигранником и плоскими отвертками вы эти саморезы не открутите. Я уже пытался ? Но конечно же вы можете попробовать сэкономить, сорвать узор на саморезе, а потом, матюгаясь, высверливать его. Я купил сразу набор отвертка + различные биты на нее. Обошлось всего в 100 рублей. Как только вы купите подходящую отвертку открутите 3 самореза в самом низу двери. Так вы снимите кармашек и получите доступ к дырке под динамичек. Рвите клеенку, закрывающую дырку, суйте руку вверх и нащупайте сверток проводов на липкой ленте. Там будут провода на динамичек и провода на стеклоподъемник. Размотайте это дело и вытащите провода на динамичек. Мне пришлось поджать один контакт, т.к. он болтался на контакте динамика.

Все должно сидеть крепко чтобы не было хруста и не пришлось потом разбирать опять дверь Закрепите динамичек также как сзади на саморезах.

Один саморез нужно поставить штатный, который там был. После прикрутите кармашек обратно.

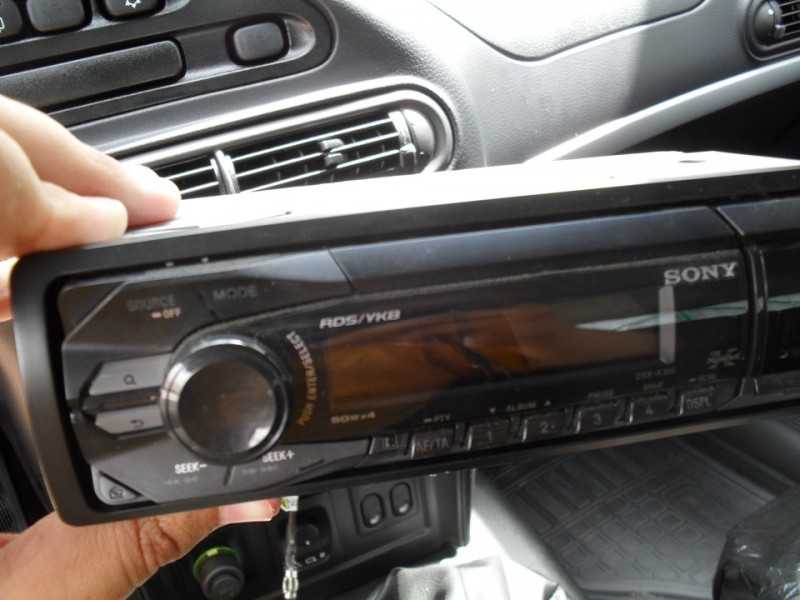

Теперь установка магнитолы. Ну тут вообще все просто. Сначала уберите мусорку из дырки под магнитолу, отжав ее выступы. Она легко снимается. Теперь вставьте салазки магнитолы и чем-нибудь коротким (например, ключем от квартиры) загните усики так, чтобы корзина стояла ровно. Загибать усики надо все, сверху и снизу. На некоторых салазках даже сбоку есть. На моих были. Теперь можно подключить и саму магнитолу. В нивке стоит евро разъем, поэтому с большинством магнитол вам не придется тратиться на переходник. Хотя он все равно стоит около 100 рублей Будет шикарно, если у вашей магнитолы будет вход на морде и сзади. У моей нет, к сожалению. Нужен он для подключения всяких ништяков типа модуля bluetooth. С его помощью можно играть музыку с телефона, а также использовать магнитолу как hands free устройство. Разъем магнитолы также приклеет на липкую ленту и его легко нащупать справа сверху. Если салазки длинные, то лучше всего сначала вытащить провод и только потом их ставить. А штатная антенна вообще частенько валяется прямо так. Я штатную антенну снял и заменил её антенной от радиостанции, поэтому мне возиться с ее запихиванием в магнитолу не пришлось Когда-нибудь потом я поставлю сзади еще одну антеннку и получше штатной (она хотя бы будет не ржавой) или использую для этого нить обогревателя заднего стекла.

Теперь магнитолу можно включать и слушать музыку Внимание! Если вы делаете это первый раз и лезете под приборку со всякими железяками, то лучше сначала снять с аккумулятора клемму массы. Минимум что вы сможете сделать не сняв массу это сжечь пару предохранителей

Ну а максимум это пожар. Сгорит ваша нивочка всего за пару минут. Пожарные на такие вызовы обычно не торопятся особо, т.к. машина полностью выгорает в течении 5 минут.

А вот и первая проблема. Магнитола не выключается до конца. Вероятно, провод зажигания не подключен. Послезавтра буду звонить в саппорт и спрашивать как ее выключать до конца.

голос

Рейтинг статьи

Подключение

На машине ВАЗ-2121 используется центральная консоль со штатным местом под динамик. Дополнительные громкоговорители размещаются в обшивках передних дверей или на задней полке. Коммутационная проводка делается разъемной, что позволяет быстро демонтировать оборудование. Для этого требуется вывести все провода колонок и питания к месту размещения головного устройства и скроссировать в колодку стандарта ISO. Ответная часть устанавливается на магнитоле. Назначение проводов определяется по инструкции, прилагаемой к оборудованию.

Питание подключается через замок зажигания, что исключает эксплуатацию оборудования без ключа, расположенного в скважине. Для подключения антенны используется штатный штекер. Если разъем на магнитоле не соответствует ответной части, то используется переходник.

Подключение магнитолы в Ниве Шевроле имеет особенность, связанную с отсутствием положения ACC в замке зажигания. Из-за этого приходится объединять кабели с желтой и красной изоляцией в единую проводку, которая выводится к положительному полюсу батареи. Из-за этого повышается ток утечки, способный разрядить аккумулятор в течение ночи. Проблема решается введением в цепь красного провода дополнительного выключателя; устройство позволяет слушать магнитолу без ключа в замке зажигания.

Особенности выбора магнитол для Нивы и Шеви

После того как Нива стала выпускаться под брендом Шевроле, она полноценно вошла в рейтинг лучших бюджетных внедорожников, которые находятся в центре внимания производителей. Это повлекло появление различной электронной периферии зарубежного производства.

Магнитола на Ниву 1 din

Магнитолы для Нивы представлены следующими конфигурациями:

1 din – стандартные медиасистемы старого образца, рассчитанные на проигрывание звуковых треков, в отдельных случаях поддерживается парктроник и другое совместимое оборудование;
2 дин – магнитолы с навигацией и сенсорным экраном без поддержки интернета;
2 дин с навигацией и интернетом – данные устройства сопоставимы по производительности со смартфонами и планшетами и позволяют подключить 3G/4G модем, обеспечивая одновременный доступ к мультимедийному контенту.

Магнитола 2 дин

Все три конфигурации для НИВЫ значительно отличаются по стоимости

Обратим при этом внимание, что даже при условии, что новая Нива – это Шевроле, все равно установка полнофункциональной версии автомагнитолы не всегда оправдана из-за «народного» формата машины. Например, для 21214М, по мнению многих водителей, большая часть функциональности им не нужно

Вполне достаточно навигационной версии с качественным сенсорным экраном, некоторые модели позволяют получить Hi-Fi звук и HD-видео.

Магнитолы 1 din и 2 din

Какую магнитолу выбрать

У базовых версий Шевроле Нивы отсутствует какая-либо звуковоспроизводящая техника. Исключением является только клаксон. ВАЗ предусмотрел аудиоподготовку. В случае с магнитолой в Ниву такой факт можно считать плюсом. В бюджетных машинах редко встречается качественное музыкальное оборудование.

Аудиоподготовка подразумевает работы, связанные с прокладкой кабеля с нужными розетками и гнездами. Дополнительно понадобится подготовить место для крепления динамиков, разъема и штекера антенны.

Существуют некоторые советы, позволяющие упростить выбор штатного устройства. Первоочередным является цена и функционал акустической системы. Современный рынок радиотехники позволяет подобрать устройство, ориентируясь на финансовые возможности и личные предпочтения

На что нужно обратить особое внимание:

можно установить 1 или 2 ДИН;
мощность устройства на выходе;
сочетаемость внешнего вида автомагнитолы и салона машины.

Типоразмер должен быть совместим с монтажной шахтой магнитолы, иначе придется приобрести переходную рамку. Набор опций, размер экрана, дополнительные функции подбираются индивидуально. К последним относятся обзорные камеры, навигатор и др.

Установка магнитолы в Ниву Шевроле своими руками видео | Chevrolet

ACC для магнитолы Шевроле Нива Как известно, у наших машин нет положения ключа ACC, поэтому провода питания, идущие на iso-разъем магнитолы, просто запараллелены желтый и красный со стороны разъема магнитолы.

В моей надо включать power save mode, чтобы она не посадила аккумулятор при долгой стоянке. После завершения всех работ по установке вставьте магнитолу в рамку и плотно установка магнитолы нива шевроле своими руками видео.

Теперь можно осуществить тестирование оборудования, в том числе прослушивание аудио и, если позволяет функционал, просмотр видео. Подключение новой магнитолы открывает перед вами дополнительные возможности, ведь штатная вариация не имеет широкого функционала.

Вы можете наслаждаться качественным звуком в удобном для вас формате, просматривать видео, не скучать в дороге, кроме того, она, наверняка, понравится и вашим пассажирам. Однако для начала необходимо сначала выбрать оборудование, которое подходит для автомобиля Нива, а затем произвести его установку.

Установка магнитолы на автомобиль ВАЗ-2123

Это не занимает много времени, как правило, нужно всего около нескольких часов, но в работе нужно проявить внимательность и аккуратность. Отключаем минусовую клемму аккумулятора 2. Отверткой подцепляем пластмассовую заглушку она не прикручена 3.

В гнезде под заглушкой с правой стороны прикручен скотчем кабель с двумя фишками если установлена наружная антенна, то и штекер антенны. По правилам они должны быть перемотаны скотчем. Но, как показывает практика, нередко сборщики не утруждают себя этим, и провода в свободном положении разбросаны по всему подпанельному пространству.

И для того чтобы их выудить и собрать вместе, потребуется какое-то значительное время. За это вы будете вознаграждены евроразъемами на их окончании, подходящими для всех моделей современного штатного звукового оборудования. Вытащив и размотав их, производим подключение аппарата согласно распиновке об этом чуть позже и запускаем магнитолу в работу в тестовом режиме.

Какую магнитолу выбрать

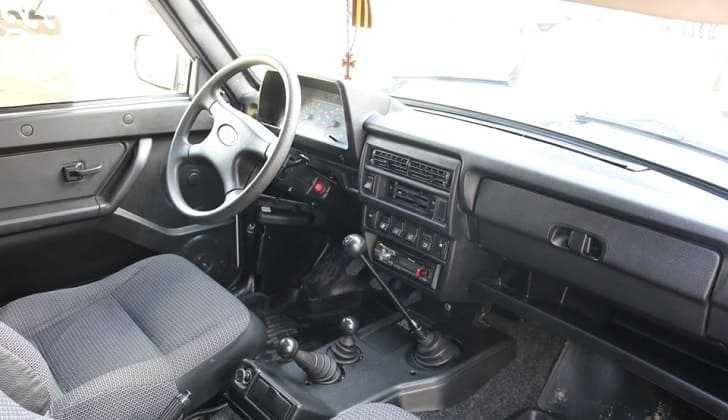

Автомобили Нива оснащены приборными панелями, рассчитанными под установку автомагнитолы размером 1 DIN. Оборудование размещается около рычага переключения передач, поэтому информация на дисплее читается плохо. Пользователи могут установить любое головное устройство, соответствующее посадочному гнезду. Применение магнитол с выдвижным сенсорным дисплеем не рекомендуется, поскольку имеется риск повреждения узла при движении транспортного средства.

Некоторые владельцы переделывают центральную консоль, и головное устройство располагается на месте центральных дефлекторов и кнопок управления оборудованием. В этом случае можно установить магнитолу стандарта 2 DIN, оснащенную навигационной системой.

На люксовые версии Chevrolet Niva, выпущенные после 2020 года, устанавливается штатная магнитола с возможностью подключения накопителей USB и microSD.

Оборудование рассчитано на коммутацию 4 динамиков; заявленная мощность усилителя составляет 40 Вт на канал.

В продажу головное устройство не поставляется — владельцы машин критикуют звук и надежность магнитолы, стараясь поменять его на аналогичные изделия, изготовленные Pioneer или JVC.

Установка магнитолы и динамиков в Ниву Шевроле GLC

№ 5325 В разделе «Нива Шевроле» от August 3rd, 2013, Конструктивно все элементарно и просто, но только муторно.

Теперь надо поставить динамички спереди. Купите в магазине отвертку со звездочкой. Шестигранником и плоскими отвертками вы эти саморезы не открутите. Я уже пытался

Какой бренд выбрать для Нивы?

При выборе бренда магнитолы на 21214М, как правило, искать подходящую можно только из китайских моделей, так как при наличии другой техники, она будет уступать по техническим характеристикам. Многие сервисы советую приобретать Redpower, Winca, в 2 дин версии. Однако у вас могут возникнуть проблемы с установкой. Так как официально штатные версии автомагнитолы для этой модели просто отсутствуют.

Проблема с медиасистемой НИВЫ решается с помощью следующих устройств. FARCar выпускает 1 din устройства с роботизированным 7-ми дюймовым экраном и ГЛОНАСС. Предложены аналогичные устройства ROXIMO. По сути, это видеотерминалы с навигационной составляющей на базе стандартной автомагнитолы. Нужно сказать, что выдвигающийся экран выглядит очень современно.

Эти навигационные девайсы могут также похвастаться следующими техническими характеристиками. Прежде всего, морозостойким емкостным экраном, что несомненный плюс для северных регионов, где НИВА – это больше, чем средство передвижения. Процессор Cortex A9 обеспечивает решение с помощью автомагнитолы бизнес-задач.

Версия Андроид 5.1.1 ориентирована на автомобильные гаджеты, поэтому хорошо интегрируется с другими аппаратными возможностями. Навигатор обеспечивает одновременную работу двух навигационных систем с точностью позиционирования до 1 м. Кроме Wi-Fi и LTE поддерживает еще ряд функций.

Автомагнитола 5.1.1

Если вы решитесь приобрести другую нештатную платформу в автомобиль, например, 21213, проблема с несовпадающей распиновкой устраняется с помощью переходника. Проблемы интеграции, которые часто упоминаются мастерами, имеются, но они не так выражены. Прежде всего, решаются с использованием CAN-шины, к которой сейчас подключаются обязательные устройства ERA GLONASS, по этой причине вопросы с установкой любого оборудования, в том числе, не штатного, решены по умолчанию.

Как установить

Установка магнитолы в Шевроле Нива состоит из нескольких этапов:

Для защиты от короткого замыкания или повреждения предохранителей рекомендуется обесточить автомобиль, сняв клеммы с батареи.
Подцепить тонкой отверткой или пластиковой карточкой штатную заглушку, размещенную под блоком регуляторов климатической установки.
Вынуть штатный жгут кабелей, размещенный в правом верхнем углу

Осторожно срезать транспортировочный скотч и размотать шнуры.
Соединить провода, прилагаемые к головному устройству с колодками кабелей штатной аудиоподготовки. Если элементы не стыкуются, то потребуется использование переходника.
Соединить места стыков матерчатой изоляционной лентой, которая повысит надежность соединения и защитит от сырости.
Установить в канал монтажные салазки, которые плотно фиксируются при помощи отгибаемых уголков

Узел необходимо закрепить по периметру.
Подключить имеющиеся кабели к корпусу магнитолы и установить изделие в штатное место.
Смонтировать декоративную рамку вокруг передней панели.
Динамики монтируются на заводские точки, расположенные в дверях автомобиля. Для доступа к точке установки требуется снять карманы. Провода расположены внутри дверной карты немного выше имеющегося отверстия. Громкоговорители крепятся 4 шурупами, которые вкручиваются в штатные каналы.

Для установки аудиоустройства размера 2 DIN используется верхняя часть панели приборов; штатные воздуховоды демонтируются, а канал подачи воздуха глушится. Рамка и монтажная шахта крепятся монтажной пеной, которая затем шпаклюется, и вся панель обтягивается виниловой пленкой.

Чтобы установить магнитолу 2 ДИН на Нива 21213, потребуется разобрать центральную часть панели приборов и удалить центральные каналы вентиляции салона.

Затем необходимо зафиксировать расположенную в канале подачи воздуха заслонку герметиком.

После этого начинается доработка центральной рамки, в которой необходимо вырезать отверстие, соответствующее размеру головного устройства. Поскольку аккуратно изготовить деталь в кустарных условиях невозможно, то владельцы делают переходные пластины из фанеры или пластика, скрывая стыки при помощи шпаклевки.

Допускается использование частей фронтальной рамки от автомобилей других марок; детали соединяются между собой эпоксидной смолой, которая затем зачищается и шпаклюется. Полученная конструкция монтируется на панель приборов автомобиля, головное устройство крепится на различных кронштейнах, которые дорабатываются по месту монтажа. Поставить на 213100 головное устройство размера 2 DIN возможно по аналогичной процедуре, поскольку элементы отделки салона и панели приборов унифицированы.

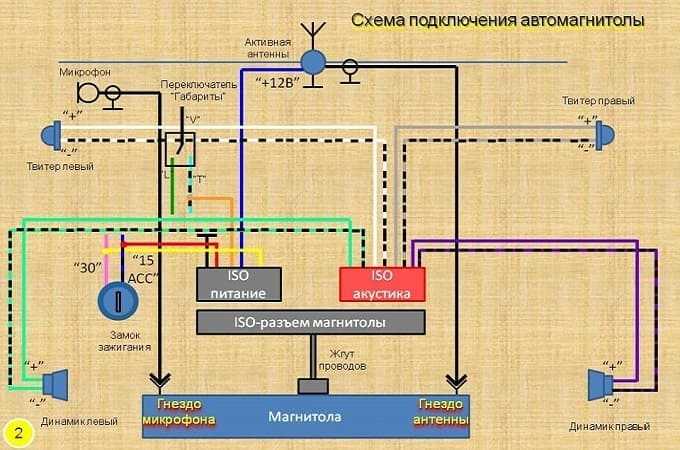

Схема подключения

Подключение магнитолы требует внимательного ознакомления со схемой, в которую входит распиновка двухсекционного гнезда для монтажа устройства в Ниву Шевроле.

Существуют такие особенности:

Желтый шнур отвечает за провод питания + 12 В.
Синий — управляет антенной аудиоустройства.
Красный — связан с замком зажигания.
Черный — от него зависит масса.
Фиолетовый и такой же кабель с черной линией являются “+” и “-” задних колонок.
Серый и серо-черный — управляют “+” и “-”, отвечают за фронтальные колонки.
Может встречаться белый провод, предназначенный для плюсовой фазы левого фронтального динамика.

Описание поможет избежать ошибок при работе с разъемом ISO. Нередко по незнанию путают плюсовые и минусовые кабели, что приводит к противофазе и ухудшению звучания. Перед началом установки магнитолы стоит внимательно изучить прилагаемое руководство. Схема в нем может несколько отличаться от представленной выше, что следует учитывать.

Chevrolet Niva GLC «ДачеМобиль v.2.0.» › Бортжурнал › Установка магнитолы в штатное место

Как известно, с завода не на все машины ставят аудиосистемы. Шеви-нива из их числа, вместо магнитолы стоит обычная полка. Тем не менее в люксовой версии, как сказал менеджер, есть аудиоподготовка. Проверить оказалось проще всего — отгибаем обшивку в багажнике и щупаем стенку. Где-то на стенке приклеена скотчем пара проводов, незадействованных нигде. С другой стороны оказалось то же самое. Что же, значит где-то в бороде должны быть спрятаны штекера ISO-разъема и штекер антенны. Опираясь на эту теорию и некоторое подобие прямых рук, беремся за установку магнитолы.Первым делом вынимаем полку, пластик мягкий и по два выступа с каждой стороны. Инструмент никакой не пригодился, пальцами поддеваем по середине, сдавливаем слегка и полка без труда выходит из отверстия

Надеюсь моя запись кому-то поможет, а то, на сколько знаю, в наше время до сих пор встречаются люди, не способные поставить магнитолу… Кстати, сия процедура сэкономит порядочную сумму, ибо даже с имеющейся проводкой, официальные дилеры могут просить ставить у них в сервисе. И могут угрожать на гарантию, что разумеется ересь. С такой логикой, если вы переставили летнее колесо на зимнее — это тоже влияет на гарантию. Цена вопроса полной установки может варьироваться от 2 до 3 тысяч.

Автозапчасти для иномарок, ремонт авто

В наши дни, ни один автомобиль не обходится без аудиосистемы. К сожалению, в Шевроле Нива штатная аудиосистема если она предусмотрена комплектациейну, скажем, не особо хороша ; Так я был снять магнитолу шевроле нива огорчен качеством воспроизведения с первых минут после первого включения магнитолы.

Было полное ощущение, будто я не музыку слушаю, а по телефону по громкой связи с кем-то разговариваю. К этой проблеме нужно подходить, само собой, комплексно, но, как говориться, «Мы полагаем, а оклад располагает». Достаем из коробки установочные провода от магнитолы, соединяем их с проводами аудиоподготовки, перематываем место соединения изолентой для предотвращения попадания влаги и надежности соединениясобственно вариант подключения только 1по другому их и не вставишь, удобно сделана «защита снять магнитолу шевроле нива дурака» специально для людей далеких от «дел электронных»: Начинаем разбирать магнитолу: Устанавливаем «шахту» в посадочное место, вынимаем провода, загибаем отверткой язычки снять магнитолу шевроле нива и сверху для закрепления на месте: Подсоединяем провода к магнитоле, вставляем магнитолу в установочную шахту, устанавливаем рамку, панель, с магнитолой закончили… 7.

Таким образом на магнитолу подается питание по желтому и красному проводу, становится возможным ее включить. После включения магнитолы появляется напряжение на синем проводе питание антенны.

После выключения зажигания питание на катушке реле остается с синего провода, то есть магнитола может работать снять магнитолу шевроле нива заглушенном двигателе сколько угодно! После выключения магнитолы реле отключается, и включить магнитолу можно будет только при следующем включении зажигания.

Однако этот вариант будет не совсем правильный, потому что это не только некрасиво, но и крайне ненадежно. Места соединения проводов, особенно, снять магнитолу шевроле нива вы выполняете работу зимой, облегают недостаточно хорошо, так что в этих местах может возникнуть короткое замыкание.

Если же вы все же прибегли к этому методу, то вместо изоляционной ленты используйте термоусадочную трубку или специализированные зажимные клеммы. Стоит один раз научиться как правильно это делать, как в другой раз вы произведете установку за пять минут. При установке рекомендуется придерживаться определенных стандартов, которые отмечены в мануале, прилагаемой снять магнитолу шевроле нива магнитоле.

Так же магнитолы прилагаются в комплекте с рамками. Рамка закрепляется к панели консоли автомобиля.
