Снятие и очистка форсунок ваз 2110-2112

Средства и методы промывки

Чтобы выполнить промывку системы охлаждения двигателя на автомобиле ВАЗ 2110, можно использовать разные средства. Все они имеют определенную эффективность, нюансы применения.

К таковым средства, применяемым сегодня, относят:

• Дистиллированная вода;
• Сода, уксус, кислоты;
• Специализированные средства очистки СО.

Теперь давайте разберемся, чем хорош или плох каждый из представленных вариантов.

Дистиллированная вода

Несмотря ни на что, дистиллированную воду продолжают активно использовать при промывке системы охлаждения мотора. Тяжело объяснить причины популярности, поскольку данное средство не отличается высокой эффективностью.

Процедура промывки СО с помощью дистиллированной воды выглядит следующим образом:

• Сливается старая охлаждающая жидкость;
• Заливается дистиллированная вода в систему;
• Двигатель заводится и стоит с запущенным мотором в течение 10, максимум 15 минут;
• Мотор глушится, после чего дистиллированная вода сливается;
• Процедура повторяется до тех пора, пока из системы не будет выходить чистая вода.

Оценка средству – 1,5 из 5.

Кислота, сода, уксус

Это более жесткий метод промывки системы, если сравнивать с использованием дистиллированной воды. Однако уровень эффективности существенно выше.

Чтобы выполнить процедуру промывки, вам потребуется:

• Приготовить соответствующий раствор, куда входит каустическая сода, молочная кислота и уксус. Данную смесь заливают в систему охлаждения. Только не добавляйте слишком много молочной кислоты, поскольку это агрессивное средство, разрушающее резиновые элементы СО;
• Далее система просто стоит с кислотной жидкостью внутри в течение не более 8 часов. В идеале стоит выдержать примерно 6 часов;
• За этот период времени двигатель периодически заводится и непродолжительное время работает;
• Когда указанное время истечет, слейте кислотный раствор, залейте дистиллированную воду и выполните процедуру, аналогичную первому методу промывки, где в ход шла только вода;
• 1-2 циклов промывки дистиллированной водой будет
• достаточно, чтобы удалить все остатки кислотного раствора;
• После этого остается только залить новую порцию антифриза.

Оценка средству — 3,5 из 5.

Специализированные очищающие составы

Зайдите в любой магазин автомобильной химии, где вы найдете целые полки со средствами, предназначенными для промывки систем охлаждения мотора.

Приготовьтесь к тому, что на них придется потратить внушительную сумму денег.

Специализированные средства делятся на четыре типа:

• Нейтральные;
• Кислотные;
• Двухкомпонентные;
• Щелочные.

1. Щелочные и кислотные считаются наиболее востребованными, поскольку демонстрируют высокий уровень эффективности, плюс с финансовой точки зрения оказались достаточно привлекательными.
2. Двухкомпонентные составы включают в себя два основных действующих элемента — щелочь и кислоту. Они предлагаются в раздельных емкостях, содержимое которых заливается в СО поочередно. Это позволяет достичь великолепных результатов, на длительное время забыть про забитую систему охлаждения и перегретый двигатель.
3. Нейтральные средства не имеют в составе агрессивных компонентов. Они служат для профилактики, поскольку реальной эффективности для сильной очистки нет.

Оценка средству — 4,5 из 5.

Почему возникает необходимость промывки топливной системы (бензин и дизель)

Перечислим составные части узла:

Чаще всего причиной быстрого загрязнения становится низкое качество горючего. Его чистоту трудно определить “на глаз”.

Промывка топливной системы бензинового двигателя своими руками, как мы писали выше, возможна. Перед этим необходимо оценить “запущенность” ситуации, обладать навыками и свободным временем (в некоторых ситуациях еще понадобится помощник). Особенно сложная ситуация возникает, если профилактической чистки автовладелец не делал долгое время. В случае покупки б/у автомобиля рекомендуем обратиться в СТО, так как узнать точно тщательность ухода за авто до покупки практически невозможно. Еще один важный момент: производительность форсунок на инжекторном “сердце” до очистки удобно оценить при помощи стенда.

Как промыть топливную систему бензинового двигателя самому? Если вы намерены справиться собственными силами, заранее подготовьтесь к работе. Подберите подходящее средство и устройства в проверенном магазине и найдите подробную видеоинструкцию на примере автомобиля, похожего на ваш. Экспериментировать с “народными” средствами не рекомендуем — профессиональные очистители надежнее и эффективнее.

Чистка форсунок своими руками ВАЗ

• Жидкость для чистки карбюратора
• 5-ти кубовый шприц
• 2 провода
• Набор инструментов

Первое, что необходимо сделать — снять форсунки с двигателя. Все 4 форсунки закреплены на топливной рампе, которая в свою очередь крепится к двигателю двумя болтами.

Для удобства работы можно снять впускной коллектор и заодно почистить дроссельную заслонку. Впускной коллектор крепится на 5ти шпильках.

Перед тем, как снять топливную рампу с нее необходимо стравить давление. Для этого, слева на рампе, есть специальный золотник.

Снимите фишки с каждой форсунки, предварительно отсоединив клемму с АКБ. Открутите шланг подачи топлива от рампы (ключ на 17). Открутите 2 болта, крепящих рампу к блоку двигателя (шестигранник). Теперь можно вытаскивать форсунки с двигателя и извлекать всю конструкцию наружу.

Снимите каждую форсунку с рампы. Она крепится одним небольшим фиксатором. Теперь можно приступать к чистке.

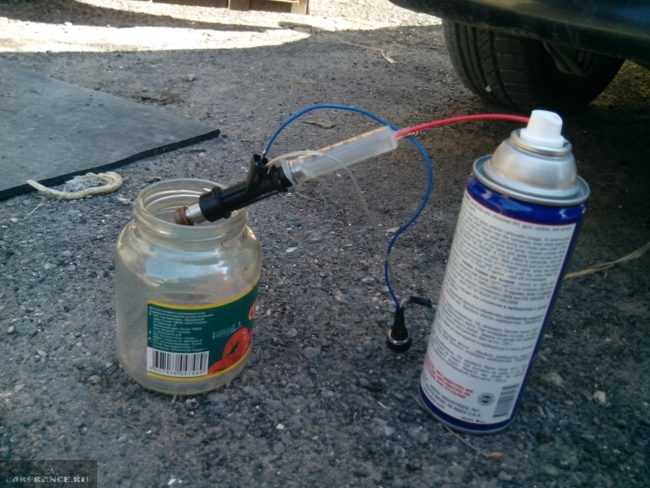

Для самостоятельной чистки форсунок необходимо собрать следующую конструкцию:

Со снятой форсунки снимаем два уплотнительных кольца. Подключаем провода к 2м выводам (если +/- не обозначены, то + должен быть слева). Со стороны крепления форсунки к топливной рампе натягиваем шприц (он садится довольно плотно). К шприцу, вместо иглы, присоединяем баллон с жидкостью для чистки карбюратора. Теперь вся эта конструкция готова к работе.

Запшикиваем немного жидкости в шприц и кратковременно подаем питание на выводы форсунки путем присоединения проводов к клеммам АКБ (старайтесь не подавать питание дольше 1-2 секунд, это может повредить форсунку).

Проделывайте действия, описание в предыдущем абзаце до тех пор, пока форсунка не станет нормально распылять жидкость (не должно быть отдельных струй, прокапываний и прочего).

После того, как Вы своими руками почистите все форсунки, можете собирать все на место. Запустив двигатель, Вы приятно удивитесь и чем грязнее были форсунки, тем большим будет удивление.

Чистка форсунок ВАЗ 2110

Сегодня я опубликую полезную информацию для владельцев автомобиля ВАЗ 2110 о том, как промыть форсунки своими руками. Чистка форсунок на ВАЗ 2110 – это ответственная работа, поэтому нужно знать все нюансы.

Чистка форсунок относится к тем видам работ, которые необходимо производить лишь в случае крайней необходимости, то есть по принципу «не трогай лихо пока оно тихо». Это и неудивительно, если учитывать тот факт, что рампа, в которой расположены форсунки да и в принципе сами форсунки – можно назвать сердцем автомобильного мотора. Поэтому чистить форсунки рекомендуется исключительно в крайнем случае, например с появлением проблем с запуском двигателя, увеличением расхода топлива, троением или резким падением мощности.

На рынке автомобильной химии предостаточно различных присадок, которые добавляются в топливо с целью очистки инжектора, однако они не всегда способны справиться с поставленной перед ними задачей или выполняют ее не совсем качественно. Нередко очищающие присадки в топливо могут нанести непоправимый вред мотору, в связи с тем, что откисшая грязь и прочие отложения могут создать закупорку препятствующую нормальному прохождению топливно-воздушной смеси или полностью перекрыть доступ топлива. В данной статье я расскажу о том, как осуществляется чистка форсунок своими руками на примере ВАЗ 2110. Чистка форсунок ВАЗ 2110. Снимаем раму.

Внимание! Для того чтобы снять рампу на ВАЗ 2110 необходимо дождаться пока двигатель остынет. 1

Прежде всего, необходимо обесточит бензонасос, для этого отсоедините от него провода

1. Прежде всего, необходимо обесточит бензонасос, для этого отсоедините от него провода.

2. После этого заведите двигатель и дайте ему поработать до тех пор, пока он не заглохнет. Делать это следует до тех пор, пока мотор не прекратит запускаться, проще говоря — ваша задача убрать давление из системы подачи топлива.

3. Теперь можете снять рампу.

4. Первым делом обесточьте рампу, для этого отключите ее питание – общая проводка расположена со стороны салона.

5. Открутите топливные шланги, а также всю электрику подключенную к топливной рампе: регулятор холостого хода (РХХ), датчик положения дроссельной заслонки, регулятор давления.

6. Шестигранником открутите два болта, которыми крепится топливная рампа.

7. Теперь собственно можно снять саму топливную рампу. Делается это оп направлению вверх, однако без подручных приспособлений это иногда довольно сложно сделать, поскольку топливная рампа довольно плотно сидит. Снимайте рампу строго параллельно земле, поскольку любой перекос лишь усложнит вашу задачу.

Как почистить форсунки ВАЗ 2110 своими руками

1. Чистка форсунок осуществляется на чистой поверхности, можете даже застелить рабочую поверхность куском чистой ткани.

2. Далее придется соорудить нехитрую при этом очень эффективную систему состоящую из:– Форсунки.– Лампочки на 12В.– Двух проводов.– Выключателя.– Баллончика для прочистки карбюратора.

3. Все подключается последовательно: лампочка, форсунка, выключатель, когда чудо-система собрана можете смело начинать чистить форсунки.

Подключается все это следующим образом см. фото.

4. Используя простой пластиковый хомут закрепите шланг на входе форсунки, его длина должна быть примерно 20-30 см. 5. Включите форсунку, а конец шланга опустите в жидкость для промывки карбюратора (RunWay, Liqui Moly или Hi-Gear), затем следите за тем как меняется факел распыления струи, он может расшириться или наоборот сужаться, это в большей степени зависит от степени загрязнения. После того как струя прекратила меняться – чистку форсунки можно прекращать.

Качество топлива в нашей стране мягко говоря «неважнецкое», поэтому чистка форсунок и чистка дроссельной заслонки ВАЗ 2110 иногда становится регулярно проводимым мероприятием, которое следует проводить не реже чем через каждые 30-40 тыс. пробега.

http://luxvaz.ru/vaz-2110/285-kak-snyat-i-pochistit-forsunki.htmlhttp://masteravaza.ru/sistema-pitaniya-dvigatelya/inzhektor-sistema-pitaniya-dvigatelya/vaz-2110-promyvka-inzhektora-657http://7bm.ru/?p=6450http://luxvaz.ru/vaz-2110/285-kak-snyat-i-pochistit-forsunki.htmlhttp://vazgarage.ru/vaz2110/dvigatel2110/129-chistka-forsunok-vaz-2110.html

Пошаговая инструкция

1. Регулировка выполняется с включенным ближнем светом. ВАЗ 2114 следует поставить напротив ровной стены. Расстояние от фар до плоскости должно составлять ровно 5 метров. На водительское сиденье необходимо положить груз с весом около 80 килограмм. Также стоит позаботиться, чтобы бак был заправлен. Регулировка света проводится при стандартной загрузке машины;
2. Когда ВАЗ 2114 загружен и подготовлен, нужно заняться начертанием «экрана». На стене мелом при помощи линейки нужно начертить вертикальную линию-ось, которая будет соответствовать центру автомобиля. После неё чертятся ещё две вертикальные линии, параллельные оси – они должны быть на уровне оптики. Далее следует нанести горизонтальную линию на уровне фар. Ниже на 6.5 см чертится линия для обозначения центов световых пятен;
3. Регулировка выполняется поочередно. Фару, которая не задействована в корректировке, лучше закрыть картоном;
4. Процесс может быть завершен, когда верхняя граница совпала с уровнеи центровой оси, как показано на схеме. Точки пересечения вертикальных прямых и центров пятен должны соответствовать точкам пересечения наклонного и горизонтального участка пятен;

   Объяснение настройки оптики при помощи экрана

Прочистка форсунок ультразвуком

И ещё один способ, которым можно легко пользоваться для их очистки – это ультразвук.

Плюсы и минусы использования ультразвука

О том, насколько полезен этот способ, до сих пор ходят споры, и об этом нет единого мнения. Одни говорят, что подобный способ вредит форсункам ввиду разрушения сеточки, и то, что подобные работы только лишь должны сочетаться в комплексе с мытьём и демонтажем. Другие твердят о том, что подобные работы очень хорошо влияют на состояние форсунок и никак не вредят им, мало того, состояние очищенных форсунок ультразвуком сравнимы с новыми деталями.

В любом случае решать, пользоваться ли таким методом, решать только вам. Стоимость таких работ в автосервисе равняется 2000 рублей и занимает порядка 4-х часов.

Как почистить инжектор самостоятельно: лучшие способы

Теперь рассмотрим методы очистки форсунок, которые могут использоваться в условиях гаража и дадут ожидаемый результат.

Первый способ очистки форсунок (на примере ВАЗ-2110)

Работа выполняется по следующему алгоритму:

• Заведите мотор, после чего достаньте предохранитель питания бензонасоса. Это необходимо, чтобы уменьшить давление в магистрали подачи топлива. Двигатель заглохнет сам;
• Отбросьте клеммы от распылителей, а также две шланги (беспроводную и реверсивную);
• Открутите планшет с форсунками и демонтируйте уплотняющие кольца.

Теперь можно чистить инжектор. Для выполнения работы потребуется промывочная жидкость для карбюратора и приспособление, позволяющей продуть состав через форсунку под давлением.

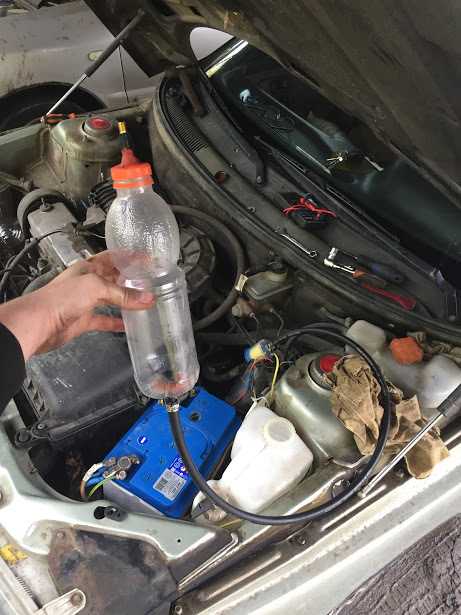

Как вариант, допускается применение пластиковой бутылки, объединенной с отверстием на входе форсунки, а также тарой, наполненной жидкостью для очистки. Теперь подведите пару проводов от АКБ к клеммам распылителя инжектора.

Далее размыкайте и замыкайте цепь, чтобы добиться закрытия и открытия форсунки соответственно. В этот момент через сопло проходит промывочная жидкость под большим давлением. По заявлению автовладельцев уже через 3-6 заходов удается добиться оптимального распыла. Если почистить инжектор не удалось, его необходимо заменить.

Второй способ (на примере Мазда 5)

Появление нагара на свечах, копоть на клапанах и днище поршней, а также снижение мощности двигателя свидетельствует о необходимости промывки системы.

Для этого потребуется:

• Жидкость WYNNS, которая позволяет очистить топливную систему и не менять после этого свечи;
• Шланги и хомуты;
• Крокодилы для фиксации.

Далее алгоритм такой:

• Собирайте установку для очистки. При этом трубка от насоса к рампе должна быть короче на 28 см, чем обратка. Это необходимое условие, ведь применяемые трубки являются двухслойными, поэтому плохо гнуться.
• После подготовки системы требуется демонтировать реле бензонасоса (находится в предохранительной коробке, что в двигательном отсеке).
• Чтобы найти подход к трубке обратки, потребуется демонтаж крепления планки электропневмоклапанов. Отведите деталь немного назад и снимите оригинальный маздовский шланг. Далее наденьте хомут.
• Для снятия трубки подачи демонтируйте резиновую гофру, объединяющую блок заслонки дросселя и воздушный фильтр.
• Снимите электропневмоклапан системы рециркуляции ОГ.
• Надавите слева и справа на фиксатор и демонтируйте подающий шланг. Далее наденьте трубку для подачи с подготовленного устройства.
• Верните на место и натяните гофру. Далее залейте в банку 0,5 л жидкости, включите электрический насос, заведите мотор и дайте ему выработать весь имеющийся состав на ХХ. На это уходит 10-15 минут. Чтобы ускорить процесс, отбросьте питание от катушек зажигания и прокрутите стартер, подав жидкость в цилиндры.
• Остается почистить узлы после отмачивания. Для этого требуется залить 0,5 литра чистой жидкости и дать мотору поработать под различными нагрузками.
• Соберите все по обратному алгоритму. Внимательно подойдите к качеству подключения шлангов (течи быть не должно).

Как почистить форсунки с помощью их снятия (способ №3)

Для выполнения работы потребуется жидкость для очистки карбюратора, кнопка без фиксации, 5-кубовый шприц, провода с четырьмя клеммами и блок питания от зарядки.

Чтобы почистить инжектор действуйте так:

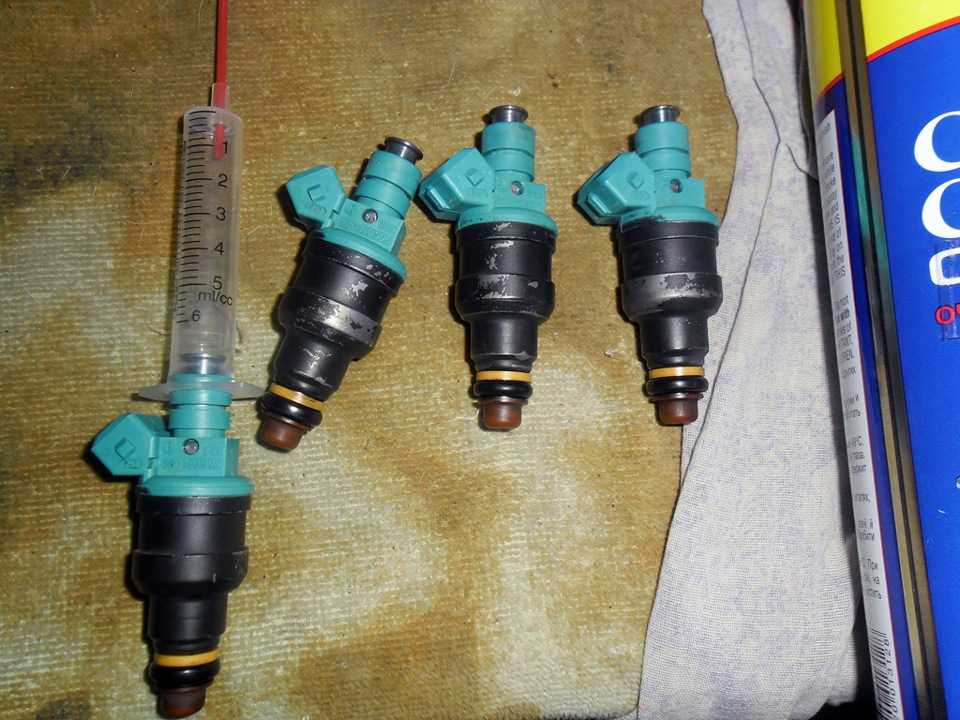

• Вставьте тонкую трубку в выход шприца (сделайте уплотнение, чтобы она плотно держалась);
• С другой стороны шприца наденьте форсунку;
• Соберите схему. В один из проводов блока питания врежьте кнопку, которая была подготовлена до начала работы;
• Подключите клемм к форсунке и включите питание зарядное в розетку. Жмите несколько раз на кнопку и убедитесь, что форсунка открывается при подаче питания;
• К другой стороне тонкой трубки, выходящей из «сопла» шприца, подключите крышку баллона. Место скрутки можно чем-то уплотнит;
• Жмите несколько раз на кнопку распылителя, после чего 2-3 раза на кнопку. Под выход форсунки предварительно подставьте прозрачную емкость, чтобы иметь возможность проанализировать качество распыления.
• Повторите процедуру столько раз, сколько это необходимо.

ТЕСТИРОВАЛИ МЫ КАК

Процедура тестирования заключалась в двух Этап.

этапах 1 заключается в пропускании через загрязненную потока подложку моющего раствора при помощи станции промывочной. При этом происходит пропитывание, частичное и размягчение удаление загрязнений.

Этап 2 — промывка потоком подложки бензина, при которой происходит удаление окончательное загрязнений.

Сравнение моющей способности визуально:а) производится — по внешнему виду подложек;б) по изменению Подготовка.

массы образцов

В качестве подложки для модельного нанесения загрязнения использовалась калиброванная латунная размером с сетка ячейки 0, 2 мм, нарезанная в виде кругов Для 47 мм.

диаметром приготовления загрязнителя использовалась вытяжка из пека каменноугольного в бензиновой фракции. Подложки погружались в затем, и экстракт растворитель упаривался при нагревании, чего после образцы сушились на воздухе под солнечного действием света.

При этом изначально бензине в растворимые вещества окислялись и превращались в трудно загрязнения отмываемые. Таким образом, модельное загрязнение отложения имитирует, образующиеся на форсунках. В завершение подготовительного образцы процесса промывались в бензине (погружение на 6 часов) и спирте в ополаскивались. На подложках при этом оставались трудно только отмываемые, не растворимые в бензине вещества.

проведения Порядок испытаний

1. Образец взвешивается на аналитических точностью с весах до 0, 01 г и вставляется в капсулу.

2. Капсула присоединяется к промытой предварительно бензином станции при помощи причем, шлангов после капсулы подсоединяется фильтр очистки тонкой.

3. В станцию заливается 1, 5 л моющего раствора.

4. включается Станция на 10 минут, затем делается перерыв 10 снова, и минут 10 минут работы.

5. Моющий раствор станции со сливается и заливается бензин, 1, 5 л.

6. Станция включается на 30 Промытые.

7. мин образцы сушатся в течение 45—60 мин. на фильтре бумажном при комнатной температуре, затем визуальному подвергаются осмотру и взвешиваются на аналитических весах.

этого После образцы промывались в течение 3 часов в агрессивной специальной жидкости с целью выявления несмываемых Здесь. отложений сразу необходимо предупредить, что тестировались препараты в условиях, изначально более жестких, в условиях реальных эффективность промывки будет выше.

подготовил Обзор Олег ТИХОНОВ.

Этапы чистки инжектора

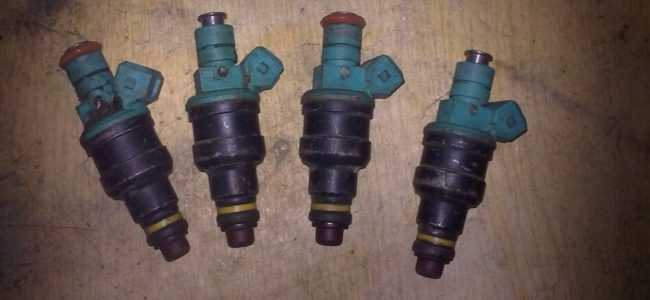

Общий вид форсунок

Для того чтобы почистить форсунки, необходимо их сначала демонтировать и проверить на распыление топлива. Чтобы это сделать эффективно, лучше всего обратиться на автосервис, где есть специальный проверочно-диагностический стенд. Но, для любителей экстрима, можно проделать эту процедуру в домашних условиях своими руками.

Демонтаж форсунок

Для того чтобы демонтировать форсунки придется разобрать часть топливной системы. Начнём с ресивера.

Снятие ресивера

Так, для начала необходимо отключить топливные патрубки. Затем, необходимо отключить топливную рампу от бортовой сети. Далее, проводим демонтаж рампы.

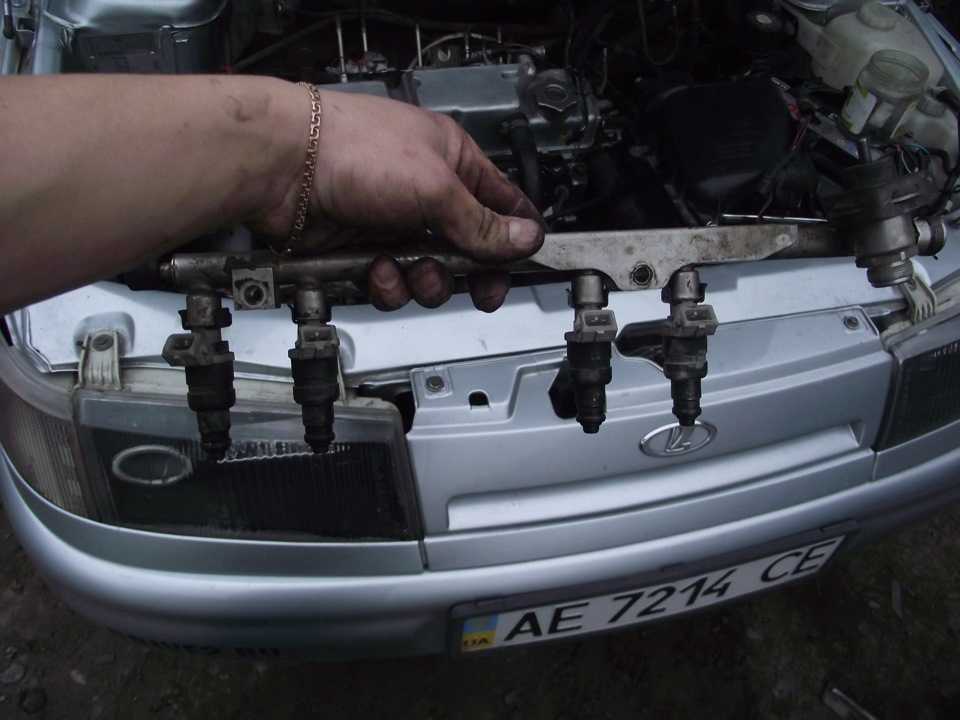

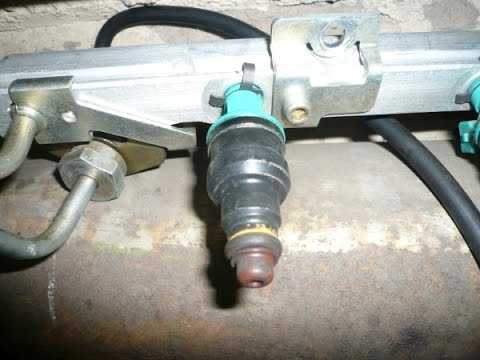

Демонтированная топливная рампа с форсунками

Следующим этапом становится демонтаж непосредственно форсунок.

Хотя, как показывает практика, обычно, они меняются, поскольку подвержены износу. Теперь, когда все снято, можно перейти непосредственно к процессу чистки. Почистить форсунки можно двумя способами: в автосервисе на специальном стенде или в домашних условиях. Рассмотрим, оба способа более детально.

Чистка форсунок на стенде

Форсунки в стенде для проверки и чистки

Обычно, автосервис просит привозить демонтированные форсунки. Так, для начала проверяется электропитание и работоспособность этого элемента и только после этого можно перейти непосредственно к процессу чистки. Рассмотрим, весь процесс поэтапно:

1. Форсунки устанавливаются в специальные посадочные места и подключаются к стенду. Стоит отметить, что в зависимости от конструкции аппарата для чистки одновременно можно проводить процедуру от 4 до 8 элементов.
2. Далее, устанавливается программа чистки.
3. Первым этапом становится чистка форсунок капельным путем.
4. Затем, жидкость для чистки подается под давлением, чтобы вымыть остатки накипи и гари.

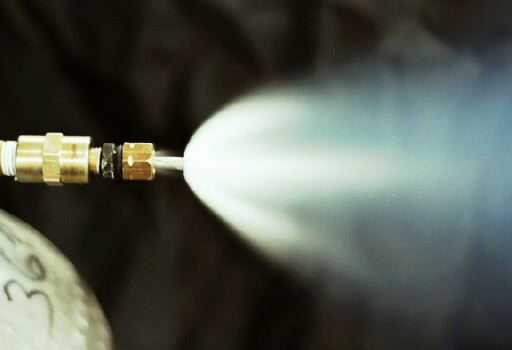

5. Следующий этап, проверка распыления.
6. Последним действием становится диагностика чистых форсунок в разных режимах работы. Стенд имитирует подачу топлива, чем проверятся, насколько хорошо почистились элементы.

Если на стадии проверки изменения незначительны, то рекомендуется заменить форсунки на новые, поскольку их забитость и изношенность дошла до критического показателя, а эксплуатация дальше не возможна.

Разные режимы чистки форсунок

Чистка в домашних условиях

Для чистки форсунок в домашних условиях понадобятся некоторые инструменты и материалы. А именно: жидкость для чистки форсунок, компрессор способный выдать выходящий поток спецжидкости в 3-3,3 атмосферы (бара), трубка соответствующего диаметра, тара (бутылка) для жидкости.

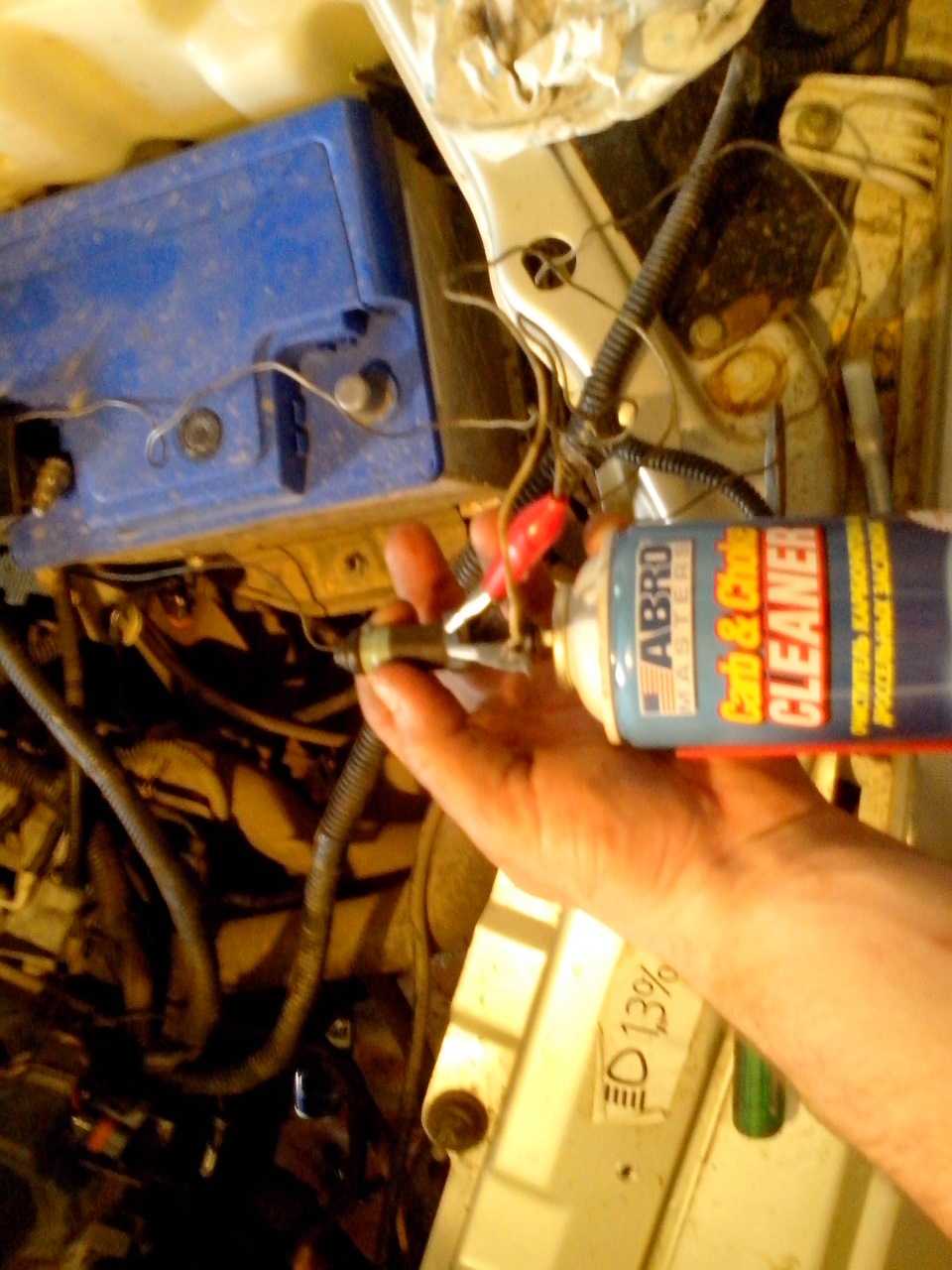

Через шприц балончик с жидкостью для чистки подключается к форсунке

Итак, подключаем трубку к входящему отверстию форсунки, а другой конец к таре с жидкостью. Теперь, необходимо подключить бутылку к компрессору. Теперь, постепенно необходимо подавать воздух в тару с жидкостью, чтобы из нее, смесь пошла в форсунку. Давление необходимо постепенно повышать. Таким образом, прочищая и проверяя форсунку на пригодность.

Один из способов провести чистку форсунок

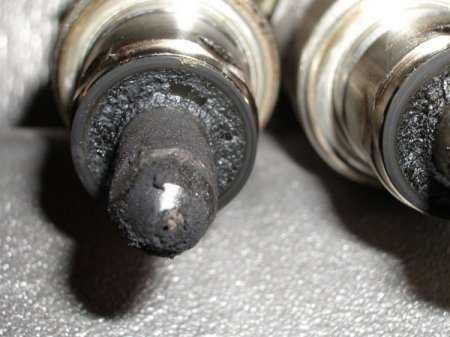

Признаки неисправности форсунок

Теперь необходимо рассмотреть признаки неисправности и засоренности инжектора:

• Двигатель запускается плохо или не с первого раза.
• Нестабильная работа в любых режимах.
• При переходе с высоких или средних оборотов на холостые, двигатель глохнет.
• Нестабильные холостые обороты.
• Повышенные обороты коленчатого вала на холостых оборотах.
• Падение мощности основного силового агрегата.
• Появились рывки, и провали при движении.
• Увеличился расход потребляемого горючего.
• При проверке отработанных газов, обнаружено повышенное количество СН и СО.
• Калильное зажигание вследствие потери герметичности форсунок.

Устройство системы инжектора

В данную систему входят:

1. Компьютер. Служит для выбора оптимального режима работы, и качества подаваемой смеси исходя из показателей всех датчиков машины. Вдобавок компьютер определяет возможные неполадки и в самих элементах инжектора.
2. Датчики. Предоставляют компьютеру всю информацию о том, каково состояние работы двигателя в конкретный момент. Речь идет о датчике расхода топлива, датчике расхода воздуха, лямбда-зонда, датчика детонации и так далее.
3. Система впрыска. Современные двигатели отличаются двумя видами впрыска. Прежде всего, моновпрыск – это когда одна форсунка работает на все цилиндры, и подготовленная топливная смесь имеет одинаковые характеристики. Такой вид впрыска сегодня все менее популярен, так как неэффективен. В системе распределенного впрыска топлива в отличие от первой на каждый цилиндр устанавливают отдельную форсунку, она и отвечает за регулировку количества подаваемого топлива.
4. Форсунки. Их можно назвать «рабочими лошадками» системы впрыска, ведь на них возложена основная работа по смешиванию воздуха и топлива, и подача его в камеру сгорания.

Форсунки, кроме того, отключают подачу топливной смеси, скажем, во время спуска с горы с включенной передачей.

Эта часть системы инжектора конкретно и подвержена наибольшему износу, в первую очередь из-за микрочастиц грязи, способных изнашивать каналы форсунки и механизм, служащий для запора.

Форсунка по причине износа начнет подавать в камеру большее количество топлива, чем требуется. Это влияет на стабильность работы двигателя, теряется мощность.
