Электромеханический стояночный тормоз epb: устройство и принцип работы

Поршень с винтовой парой

2 — нажимная гайка;

Винтовая пара преобразует вращение ведомой шестерни в поступательное движение штока. Тот давит на тормозной поршень, подводя колодки к диску. Усилие контролирует блок управления стояночного тормоза по величине потребляемого тока. Как только значение достигнет необходимой величины, электродвигатель отключится. При снятии с ручника мотор вращается в обратную сторону, шток отходит назад, а поршень сдвигается из-за упругости уплотнительной манжеты.

Часто рядом с клавишей электроручника соседствует еще одна — включающая функцию автоматического удержания (Auto Hold). Она существенно облегчает жизнь. Например, толкаясь в пробках на автомобиле с автоматом, не нужно держать ногу на тормозе. Машина остановилась, водитель отпускает педаль, а клапаны блока ABS остаются закрытыми — давление в контурах высокое, колодки сжимают тормозные диски. Если остановка продлится более чем пару минут, ABS передаст вахту стояночному тормозу.

На ручник машина встанет и раньше — если, например, водитель отстегнет ремень безопасности, откроет дверь или выключит зажигание.

Электрический стояночный тормоз: Уже не ручной

Электрика повсеместно вытесняет механику. Даже трос стояночного тормоза заменили провода. Краткую лекцию о том, как устроен и как работает ручник нового поколения, читает Геннадий Емелькин.

Преимущества электромеханического стояночного тормоза перед обычным очевидны. Вместо громоздкого рычага между передними сиденьями компактная кнопка. Не надо тащить через все днище тросики и тяги — достаточно подключить к общей электрической шине управляющий блок да снабдить тормозные механизмы на задних колесах электромоторами. Иными словами, такая конструкция упрощает компоновку и сборку, сокращает время и затраты при производстве. Кроме того, при эксплуатации отпадает необходимость в регулировках — электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом. Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос — давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить — только включив зажигание и нажав педаль тормоза. Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

Электрический стояночный тормоз

Стояночный тормоз – это незаменимая часть, которая должна быть в каждом автомобиле. Механические варианты был издавна и нынешних времен. Но последнее время в современных автомобилях, все чаще и чаще стали появляться электромеханические стояночные тормоза. В прайсах они именуются как Electromechanical Parking Brake – EPB. Это современная конструкция механического стояночного тормоза, в котором вместо длинной ручки используется электроника.

Не нужно напрягаться, и тянутся к ручнику, зачастую кнопку ручника инженеры размещают где-то поблизости с рычагом переключения передач. Но в таком механизме есть как плюсы, так и минусы. К примеру, в обычном механическом ручнике есть преимущества того, что в экстренной ситуации или при отказе тормозов он может помочь избежать ДТП. Для электромеханического это минус. Механическим стояночным тормозом можно регулировать усилие торможения, в электронном ручнике оно или есть или его нет.

Читайте про выбор тормозных колодок

Включение и выключение

Работает такой механизм циклически:

Включается. Активация устройства осуществляется за счет нажатия кнопки, которая активирует электродвигатель. Тормозной диск жестко стопорится.
Выключается. Деактивация устройства происходит автоматически, как только транспортное средство трогается с места. При этом блок управления, благодаря датчикам анализирует уклон авто, в какой позиции находится педаль газа и как быстро отпускается сцепление. В большинстве моделей стояночный тормоз не отключается, пока автовладелец не пристегнет ремень безопасности.

Полезно! Если машина долго находится без какого-либо движения или автовладелец оставил двигатель заведенным, открыл дверь или отстегнул ремень безопасности, то происходит автоматическое включение EPB.

Также во многих автомобилях, оснащенные EPB присутствует кнопка Auto Hold. Она отвечает за то, чтобы задние колеса авто фиксировались при временных остановках. Особенно такая «фишка» придется по вкусу тем, кто часто ездит на АКПП по городским пробкам. Благодаря этому режиму не придется постоянно удерживать педаль газа после каждой кратковременной остановки транспортного средства. С этой точки зрения электромеханический стояночный тормоз действительно можно считать более современным механизмом.

Трос стояночного тормоза 12 675 0

Наименование	Спецификация
Смазка	ESE-M99B144-B

Снятие

Все автомобили

1. Снимите консоль пола.

2. Отпустите стояночный тормоз.

3. Отпустите гайку регулировки троса стояночного троса до конца резьбы.

1. Снимите зажим.
2. Отпустите регулировочную гайку.

4. Снимите задние колеса в сборе с шинами.

5. ПРЕДОСТЕРЕЖЕНИЕ: Зафиксируйте выпускную трубу.

Отсоедините выпускную трубу в сборе с глушителем.

1. Отверните гайки и отбракуйте их за дальнейшей ненадобностью.
2. Освободите подвесные опоры.

6. Отсоедините центральную подвесную опору.

7. Снимите центральный теплозащитный экран системы выпуска.

8. Отсоедините задний теплозащитный экран системы выпуска от панели пола.

9. Отсоедините тросы стояночного троса от уравнителя.

Разверните трос на 90 градусов.

10. ПРИМЕЧАНИЕ: Для указания мест установки зажимов на оболочке троса имеются отметки и втулки. Для облегчения установки отметьте положение зажимов на наружной оболочке троса.

Отсоедините задний трос от зажимов (с обеих сторон, показана правая сторона).

11. Снимите воздушные дефлекторы с обеих сторон (при наличии).

1. Выверните винты.
2. Освободите зажим.

12. Отсоедините направляющие троса от панели пола.

13. Отсоедините оболочки тросов от кронштейна.

Автомобили с антиблокировочной системой тормозов

14. Отсоедините датчики скорости задних колес.

Автомобили с задними барабанными тормозами

15. Снимите тормозные барабаны в сборе со ступицами колес.

16. Отсоедините направляющую троса стояночного троса от соединительной тяги (с обеих сторон).

17. Отсоедините тросы стояночного троса.

18. Протяните трос стояночного троса и направляющую через соединительную тягу (с обеих сторон).

19. Снимите соединительный трос стояночного тормоза (с обеих сторон).

1. Отпустите рычаг управления.
2. Отсоедините трос.
3. Нажмите на зажим.

Автомобили с задними дисковыми тормозами

20. Отсоедините трос стояночного троса от соединительной тяги (с обеих сторон).

21. Отсоедините трос стояночного троса от суппорта (с обеих сторон).

1. Оттяните назад рычаг стояночного тормоза.
2. Отсоедините трос от рычага стояночного тормоза.
3. Снимите зажим оболочки троса.
4. Отсоедините трос и оболочку троса.

Все автомобили

22. Снимите тросы стояночного троса.

Установка

1. ПРИМЕЧАНИЕ: Левый трос можно идентифицировать по белой втулке, а правый трос по черной втулке.

ПРИМЕЧАНИЕ: Проверьте подвесные опоры системы выпуска на наличие повреждений и усталостного износа. При необходимости установите новые подвесные опоры системы выпуска, используя соответствующий смазочный материал.

ПРИМЕЧАНИЕ: Установите новые гайки выпускной трубы в сборе с глушителем.

При установке выполните процедуру снятия в обратной последовательности.

2. Отрегулируйте стояночный тормоз.

Когда безопаснее, а когда нет?

Система EPB задействует гидравлическую тормозную систему всеми четырьмя колесами в критических ситуациях и на более высоких скоростях. Поэтому в качестве аварийного тормоза электрический ручник работает не так, как классический стояночный тормоз. Благодаря действию всей гидравлики тормозов мощность торможения значительно выше, чем у традиционного ручника-рычага. А благодаря системе ABS автомобиль более устойчив (система предотвращает блокировку колес во время торможения).

Поэтому когда, например, водитель теряет сознание, даже пассажир может остановить транспортное средство (конечно, при условии, что он знает, как это сделать и где находится кнопка электронного ручника). В этом случае вы должны нажать или потянуть кнопку и удерживать ее для достижения цели. К сожалению, это не всегда так просто, как кажется на первый взгляд.

Дело в том, что кнопка электрического ручника может быть достаточно маленькой. В экстренной ситуации, пока пассажир найдет кнопку стояночного тормоза, может уйти много времени, в результате чего может быть уже поздно. В современных автомобилях такая кнопка может находиться в окружении множества других кнопок, что не дает возможность быстро разобраться, где находится кнопка ручника. Быстро схватиться и потянуть ручной тормоз проще и интуитивно понятнее.

Кажется очевидным, где находится кнопка стояночного тормоза. Однако в стрессовой ситуации найти ее может быть нелегко.

Также на некоторых моделях (например, на Volkswagen Passat B6) такая кнопка расположена слева от двери водителя, поэтому пассажир не дотянется до нее в случае необходимости. Однако здесь можно поспорить о различиях. Ведь, например, во многих автомобилях Мерседес классический механический ручник представлен не в виде рычага между передними сиденьями, а в виде обычной ножной педали слева, к которой никто другой не имеет доступа, кроме водителя.

Еще один аспект. Если электрический современный аварийный тормоз работает во всей гидравлической тормозной системе, то что будет происходить при утечке тормозной жидкости? К счастью, это необычная ситуация, и система будет работать даже при одной рабочей тормозной цепи. Если выйдут из строя все контуры цепей тормозной системы, то тут, конечно, стоит призадуматься. Особенно если в машине используется электрическая стояночная система, основанная на маленьких двигателях на тормозных суппортах. При отсутствии тормозной жидкости вся система выйдет из строя.

В итоге автомобиль можно будет остановить только на низкой скорости. Ведь изначально электронный ручник используется только для остановки на медленно движущейся машине или для ее блокировки в неподвижном состоянии (например, для того, чтобы машина не скатывалась на неровной поверхности).

Проверка и регулировка стояночного тормоза

На автомобилях выпуска с 1995 г. изменена конструкция рычага стояночного тормоза (первый зубец сектора сделан сдвоенным).Перед началом работы

отрегулируйте зазоры между колодками и тормозным барабаном (см. подраздел 3.34.).

Предупреждение

Стояночный тормоз должен удерживать автомобиль на уклоне 25%! На автомобилях выпуска с 1995 г. допускается перемещение рычага стояночного тормоза на 2-8 щелчков, а выпуска до 1995 г. — 4-7 щелчков.

Если при затормаживании автомобиля стояночным тормозом рычаг поднимается более чем на 8 щелчков (7 щелчков для автомобилей выпуска до 1995 г.), автомобиль не будет удерживаться на уклоне. Если ход рычага меньше 2 щелчков (4 щелчка для автомобилей выпуска до 1995 г.), во время движения автомобиля возможна частичная блокировка колес. В обоих случаях стояночный тормоз надо отрегулировать.

Рекомендации

Для предварительной проверки стояночного тормоза установите автомобиль на ровной площадке. Полностью поднимите рычаг стояночного тормоза и установите рычаг коробки передач в нейтральное положение. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, стояночный тормоз надо отрегулировать.

Если в процессе регулировки не удается натянуть трос привода стояночного тормоза, его надо заменить. Для этого обратитесь к специалистам или к подразделу 7.4.

Перед регулировкой стояночного тормоза проверьте состояние тросов привода. Если, нажимая на трос, вы почувствовали, что он не перемещается в оболочке, значит трос «закис». В этом случае регулировка не приведет к положительному результату. Для устранения дефекта обратитесь к специалистам.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Опустите рычаг стояночного тормоза до упора вниз (на автомобилях выпуска с 1995 г.). На автомобилях выпуска до 1995 г. поднимите рычаг на 1-2 щелчка.	2. Ослабьте контргайку натяжного устройства, придерживая другим ключом регулировочную гайку от проворачивания.	3. Заверните регулировочную гайку до момента натяжения троса привода стояночного тормоза.
4. Проверьте: полный рабочий ход рычага стояночного тормоза должен составлять 2-4 щелчка (на автомобилях выпуска до 1995 г. — 4-5 щелчков).	5. После проверки рабочего хода затяните контргайку уравнителя, придерживая ключом регулировочную гайку.	6. Опустите рычаг стояночного тормоза до упора и проверните руками задние колеса. Они должны вращаться равномерно, без заеданий.

Рекомендуем: Замена лампочки ближнего света на Лада Приора: 3 лучших бренда и поэтапная технология замены

Устройство EPB

Электромеханический ручник устанавливается на задние колеса автомобиля. Конструктивно он состоит из следующих элементов:

тормозной механизм;
привод;
электронная система управления.

Тормозной механизм представлен штатными дисковыми тормозами автомобиля. Конструктивные изменения коснулись только рабочих цилиндров. На суппорте тормозного механизма устанавливается привод стояночного тормоза.

Электропривод ручника состоит из следующих частей, находящихся в одном корпусе:

электродвигатель;
ременная передача;
планетарный редуктор;
винтовой привод.

Электродвигатель посредством ременной передачи приводит в движение планетарный редуктор. Последний, снижая уровень шума и массу привода, воздействует на перемещение винтового привода. Привод, в свою очередь, отвечает за поступательное движение поршня тормозного механизма.

Электронный блок управления состоит из:

входных датчиков;
блока управления;
исполнительных механизмов.

Входные сигналы поступают в блок управления, как минимум, с трех элементов: с кнопки включения ручника (располагаемой на центральной консоли автомобиля), с датчика уклона (интегрирован в сам блок управления) и с датчика педали сцепления (расположенного на приводе сцепления), который фиксирует положение и скорость отпускания педали сцепления.

Блок управления через сигналы датчиков воздействует на исполнительные устройства (такие, как электродвигатель привода, например). Таким образом, блок управления напрямую взаимодействует с системами управления двигателем и курсовой устойчивости.

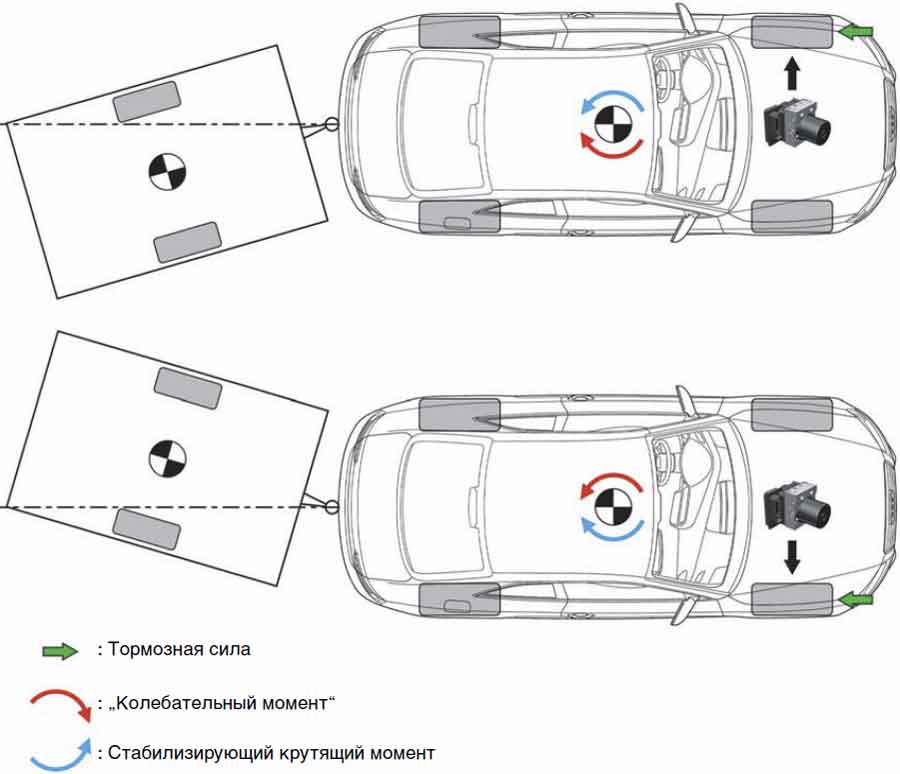

Функция стабилизации прицепа

Была оптимизирована функция стабилизации прицепа. Колебания автомобиля вызываются меняющими направление вращения крутящими моментами („колебательными моментами“) относительно вертикальной оси автомобиля. При использовании ESP Bosch 8.0 тормозное усилие передается одновременно на все четыре колеса, чтобы выйти из критического диапазона скорости. ESP Bosch 8.1 попеременно подтормаживает правое и левое колеса передней оси.

Путем передачи тормозного усилия на соответствующее переднее колесо создается крутящий момент относительно вертикальной оси автомобиля, противодействующий „колебательному моменту“. Преимуществом этой стратегии регулировки является отсутствие необходимости сильного снижения скорости автомобиля для стабилизации прицепа.

Функция доступна в заводской комплектации с тягово-сцепным устройством или при дооборудовании автомобиля оригинальным ТСУ Audi.

О чем нужно помнить

Хоть EPB может самостоятельно себя регулировать, периодические проверки проходить придется. При этом авто устанавливается на стенд и с помощью специального диагностического оборудования механик проверяет исправность работы системы.

Если пришла пора менять тормозные колодки, то действовать нужно очень осторожно. При любых технических работах электромеханическая часть должна пребывать в сервисном режиме

Если упустить этот момент, то есть большой риск того, что электроручник самостоятельно активируется в процессе работ и повредит ТС или самого мастера.

Как пользоваться?

В современных авто, особенно с автоматической трансмиссией, неважно это автомат — вариатор или даже робот. Электронные ручники практически обязательны, все потому что они работают с многими современными системами, например AUTO HOLD (автоматическое удержание в пробках и светофорах)

В итоге у нас образовывается как бы три состояния работы этого узла:

Совмещенное с системами безопасности.
AUTO HOLD. Нужен в основном для АКПП. Когда включается режим «D» – DRIVE, если отпустить педаль тормоза, машина ВСЕГДА будет «ползти» (на небольшой скорости вперед). Именно AUTO HOLD автоматически фиксирует машину на месте, когда вы сильно надавите на педаль тормоза (даже при включенном режиме «D»). Это помогает особенно в больших городах, в пробках, когда постоянно нажимать на педаль тормоза, мягко сказать утомительно. А дергать селектор на АКПП в нейтраль, не всегда правильно. Про этот режим у меня будет отдельная статья.
НУ и последнее и что говорится по назначению. Это ручной тормоз. Расскажу, как им пользоваться.

Когда вы подъехали на автомобиле к месту стоянки (трансмиссия может быть и механическая). Вы должны перевести селектор в положение «нейтраль» (N), можно и (P) паркинг (если у вас АКПП). Далее как написано во многих инструкциях, нужно зафиксировать машину, особенно если стоит на горке. Режим «ПАРКИНГ», на больших уклонах не работает (более 20 градусов), авто может покатиться. То есть ручник, должен присутствовать ОБЯЗАТЕЛЬНО!

Вместо того, чтобы поднять рычаг стояночного тормоза, вы просто нажимаете кнопку (ну или поднимаете как у меня на KIA OPTIMA). Сзади слышите звук работы электрических моторов и все ваше транспортное средство (ТС) зафиксировано (на приборной панели загорится индикатор «ручника»).

Вот так легко и просто, не нужно упираться и «качать руки», как в ситуации с механическим вариантом.

Далее, после того как вам нужно куда то поехать, вы просто садитесь в салон, запускаете мотор, включаете первую передачу или режим «D», электронный ручник автоматически отключится. ТО есть вы его по любому не забудете отключить. Как видите все очень просто, я бы даже сказал элементарно.

Преимущества и недостатки

Электромеханическая тормозная система, оснащённая дополнительным функционалом в виде режима AutoHold, может похвастаться широким перечнем преимуществ. Но также тут есть некоторые недостатки, о которых следует знать.

Не выжимаем педаль тормоза

Начнём с положительных качеств. К ним относятся следующие моменты:

Система удержания снижает уровень нагрузки с водителя, которому приходится меньше работать педалью тормоза. Это особенно хорошо заметно, когда автомобиль постоянно эксплуатируется в городских условиях, где существует проблема пробок, постоянных светофоров и необходимости часто останавливаться, разгоняться и снова тормозить. Фактически автохолд исключает необходимость постоянно выжимать педаль тормоза и держать её в таком положении;
Автоматическое удержание очень помогает при остановках и старте на участках дороги с уклонами. Дополнительный функционал тормозной электромеханической системы не позволяет скатываться назад и вперёд;
За счёт управляющего блока система автоматически держит машину на месте. При этом не имеет никакого значения, по какой именно причине автотранспортное средство остановилось;
Дополнительная безопасность. Это проявляется в виде реализованных обязательных условий включения режима удержания. Ведь это происходит только тогда, когда дверь водителя открылась, ремень отстёгнут и двигатель выключен;
Простое и удобное включение. Кнопка обычно располагается в доступной зоне;
Превосходная альтернатива для большого, массивного и не всегда удобного стандартного ручного тормоза;
Электротормоз не требует регулировки при эксплуатации в нормальных условиях;
Снятие автоудержания происходит автоматически, тем самым исключаются ситуации, когда водитель забыл снять машину с ручного тормоза.

Но чтобы объективно оценить систему автоматического удержания, стоит посмотреть и на обратную сторону этого режима.

Вообще автолюбители выделяют 3 главных недостатка в электромеханических тормозах с AutoHold.

Водитель не может самостоятельно контролировать степень усилия для тормоза. Это одна из проблем электромеханического тормоза, которая отсутствует в стандартном механическом ручнике.
В случае полной разрядки аккумуляторной батареи водитель не сможет снять автомобиль с режима ручного тормоза. Для начала придётся восполнить заряд АКБ, и только потом получится отключить систему.
Стоимость. Наличие электромеханического тормоза в сочетании с автоматическим удержанием влияет на цену автомобиля. Машина становится дороже. Причём не только в плане покупки, но и в вопросе обслуживания, ремонта. Если система выйдет из строя, починить её будет заметно дороже, чем восстановить работоспособность обычного ручника.

Покупать такую машину или нет, каждый автомобилист должен решать сам. Несмотря на некоторые недостатки, которые становятся условными при соблюдении элементарных правил эксплуатации автомобиля, AutoHold и вся система электромеханического тормоза имеет больше весомых преимуществ, нежели слабых сторон. Потому постепенно всё большее количество машин получает такие возможности, и автопроизводители отказываются от классического ручного тормоза механического типа с тросами и рычагом управления.

Как поменять тормозную жидкость на ВАЗ 2109

Замену жидкости необходимо проводить через каждые 45000 км пробега. Работы лучше всего проводить с помощником.

Тормозная жидкость впитывает влагу из окружающей среда, поэтому ее нельзя хранить в открытом виде. Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова недопустимо. При попадании жидкости на эти детали, необходимо их сразу протереть.

Если задние колеса вывешены, необходимо разблокировать регулятор давления задних тормозов, вставив подходящий болт или отвертку между пластиной и шариком. После выполнения всех работ, необходимо вынуть болт ил отвертку, которую использовали при блокировке.

Откручиваем крышку бачка и кладем на чистую тряпку. С поплавка может капать тормозная жидкость.

Снимаем защитный резиновый колпачок с клапана выпуска воздуха на правом заднем тормозном механизме и одеваем на клапан шланг, конец которого опускаем в прозрачный сосуд.

Откручиваем клапан на один оборот, при этом помощник должен нажать на педаль тормоза до упора и удерживать ее. Необходимо следить, чтобы в бачке оставалось минимальное количество жидкости, если необходимо, доливаем новую. Когда жидкость перестанет течь из шланга, закручиваем клапан.

Помощник должен отпустить педаль и снова нажать до упора, удерживая педаль. Опять откручиваем клапан на один оборот. Эти операции необходимо повторять, пока из шланга не пойдет чистая тормозная жидкость. После закручиваем клапан и одеваем резиновый колпачок.

Таким же образом сливаем жидкость из левого переднего, левого заднего и правого переднего тормозных механизмов.

Проверяем отсутствие воздуха в тормозной системе, нажав несколько раз на педаль тормоза.

Ход и усилие на педали должны быть постоянными при каждом нажатии. Если это не так, то необходимо прокачать тормозную систему. Как прокачать тормоза на ВАЗ 2109 .

Доливаем тормозную жидкость в бачок до метки максимум и закручиваем крышку.

Замена тормозной жидкости ВАЗ 2109

Как поменять тормозную жидкость на ВАЗ 2109 Замену жидкости необходимо проводить через каждые 45000 км пробега. Работы лучше всего проводить с помощником. Тормозная жидкость впитывает влагу из окружающей среда, поэтому ее нельзя хранить в открытом виде. Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова недопустимо. При попадании жидкости Читать дальше.

Работа электронной тормозной системы

В экстренной ситуации, когда вы инстинктивно нажимаете педаль тормоза с силой, в любых, даже самых неблагоприятных дорожных условиях, автомобиль не будет поворачивать, не будет вас сбивать с курса. Наоборот, управляемость машины останется. Это означает, что вы можете обойти препятствие, а когда вы останавливаетесь на скользком повороте, избегайте катания на коньках. Работа АБС сопровождается импульсными подергиваниями на педали тормоза. Их сила зависит от конкретной марки автомобиля и звука дребезжащего звука от модуля модулятора. Работоспособность системы обозначается световым индикатором с пометкой «ABS» на панели приборов. Индикатор загорается при включении зажигания и выключается через 2-3 секунды после запуска двигателя. Следует помнить, что остановка автомобиля с ABS не должна повторяться и прерываться.

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Устройство и принцип работы электромеханического стояночного тормоза (epb)
