Грамотная регулировка карбюратора на ваз 2105 своими руками

Как работает карбюратор на ВАЗ 2105

Ничего сложного в работе карбюратора нет. Впускной коллектор связывает топливную систему с силовым агрегатом. Когда мотор запущен, то в этом коллекторе понижается давление. Из-за этого в карбюраторе образуется вакуум. Он является причиной того, что в одно время происходит всасывание и бензина, и воздуха. По итогу, эти два компонента смешиваются, образовывая рабочую смесь. И благодаря этой смеси поршни начинают двигаться.

Чтобы двигатель транспортного средства работал качественно, необходимо добиться идеальной работы всех систем карбюратора. Сюда входит системы запуска и прогрева двигателя, холостой ход, система контроля уровня бензина, ускорительный насос, элементы главной дозирующей камеры, эконостат.

Если верить специалистам, то отрегулировать карбюратор можно даже без его демонтажа с автомобиля.

Прежде чем приступать к регулировке карбюратора, нужно быть уверенным в том, что вы знаете устройство агрегата. В карбюраторе ВАЗ 2105 выделяют несколько наиболее важных составляющих. Именно их и надо будет регулировать.  Это система, которая дозирует, запускает прогревает двигатель; система, отвечающая за уровень бензина; система холостого хода; эконостат; насосо ускорения.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется , который включает в себя следующие инструменты:

  • Гаечные ключи.
  • Ветошь.
  • Отвертки (крестовая, плоская).
  • Защитные перчатки.
  • Растворитель.
  • Зубочистки.
  • Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Самостоятельная регулировка карбюратора

В автомобильном карбюраторе ВАЗ-2107 имеются две основные части: крышка и корпус. Для осуществления регулировки снимается фильтр очистки воздуха. Из жёсткого картона толщиной 1 мм ножницами вырезаю шаблон с параметрами 6,5 мм на 14 мм.

Откручиваю крышку. Максимальный уровень бензина в камере поддерживается клапаном с иглой. Игла может закрыть либо открыть специальное отверстие, куда подаётся бензин.

Держу крышку одной рукой в вертикальном состоянии, кронштейн поплавка только прикасается к подпружиненному клапану.

Шаблон подставляю снизу под поплавок. Нормативный размер от поплавка до прокладки крышки должен составить 6,5 мм плюс-минус 0,25 мм.

Если размер не соответствует — подгибанием язычка игольчатого клапана добиваюсь нужного значения.

Отводя поплавок от крышки в обратную сторону, регулирую максимальное открытое положение игольчатого клапана. Шаблон, подставленный под низ поплавка, должен показать нормативное расстояние 14 мм плюс-минус 5 мм.

Подгибая специальный упор, расположенный на кронштейне поплавка, устанавливаю нужный размер. Точная регулировка обеспечивает движение поплавка в заданных пределах 8 мм плюс-минус 0,25 мм.

Проверяю и регулирую пусковое устройство. Подготавливаю отрезок проволоки длиной 20 см, сечением 0,7-0,8 мм, вырезаю картонный шаблон толщиной 1 мм, шириной 5 мм. Прикручиваю крышку на место, до упора закрываю заслонку подачи воздуха.

Шток пускового устройства погружаю до упора. Шаблоном измеряю расстояние от стенки камеры сгорания до края воздушной заслонки. Идеальный вариант 5-5,5 мм.

Регулирую зазор открывания воздушной заслонки. Для данной операции отвёрткой снимаю защитную пластиковую пробку с регулировочного винта, его проворачиванием регулирую зазор.

Проверяю открытие дроссельной заслонки. Полностью снимаю карбюратор. До упора по часовой стрелке проворачиваю трёхплечий рычаг. Проволокой проверяю зазор, который должен быть 0,7-0,8 мм. Несоответствие устраняю подгибанием тяги либо перестановкой её в соседнее отверстие.

Регулирую привод заслонки воздуха. Карбюратор установлен в штатном положении, фильтр очистки воздуха снят.

Взявшись одной рукой за рычаг заслонки воздуха, перемещая её от себя, устанавливаю ручку вертикально. Заслонка должна также стать вертикально.

При несоответствии: одной рукой держу втулку, чтобы не провернулась, гаечным ключом размером 7 мм откручиваю винт крепления тяги. Заслонка, толкаемая пружиной, становится вертикально. Закручиваю винт.

Ставлю фильтр на карбюратор, подсоединяю все бензопроводы, тяги, провода. Регулировка выполнена, можно запускать двигатель.

Озон

Свое начало, данный образец берет еще с шестой модели Лада. Порядка 30-ти лет назад, конструкторы заявляли, что он будет лидером продаж на отечественных авторынках. Такие перспективы объяснялись его конструктивными особенностями.

В отличии от образцов «Солекс» и «ДААЗ», данный прототип имел вакуумный привод заслонки, отвечающей за поступление топлива во вторую камеру. Ее привод, не зависел от поплавка, а приводился в движение штоком, расположенным на диафрагме. Такое устройство, должно было обеспечивать экономию топлива.

Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т.д. Но все же, он занимал лидирующее место на рынке.

Помимо стандартного карбюратора 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20. Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с «Шестерочным двигателем.

Назначение и конструкция карбюратора

Двухкамерный карбюратор ДААЗ 2107 установлен справа от двигателя (если смотреть по направлению движения авто) на четырёх шпильках диаметром М8, вкрученных во фланец впускного коллектора. Сверху к площадке агрегата на 4 шпильки М6 прикреплён круглый короб воздушного фильтра. Последний дополнительно соединён с карбюратором тонкой трубкой вентиляции картера.

Назначение карбюратора — смешивать бензин с воздухом в нужных пропорциях и дозировать подачу смеси в зависимости от режима работы двигателя — холодный пуск, холостой ход, движение под нагрузкой и накатом. Горючее поступает в цилиндры через впускной коллектор за счёт разрежения, создаваемого поршнями мотора.

Топливный агрегат подаёт в двигатель смесь бензина и воздуха под воздействием разрежения

Конструктивно агрегат разделен на 3 узла — верхнюю крышку, среднюю часть и нижний блок дроссельных заслонок. В крышке установлены следующие детали:

  • мембрана и заслонка пускового устройства;
  • трубка эконостата;
  • топливный фильтр тонкой очистки;
  • поплавок и штуцер подключения бензиновой магистрали;
  • игольчатый клапан, закрывающийся лепестком поплавка.

Крышка прикручивается к средней части пятью винтами с резьбой М5, между плоскостями предусмотрена уплотнительная картонная прокладка.

Между крышкой и средней частью агрегата стоит уплотняющая прокладка из картона

В корпусе среднего модуля располагаются основные дозирующие элементы:

  • поплавковая камера, где установлены главные топливные жиклёры;
  • система холостого хода (сокращённо — СХХ) с жиклёрами подачи воздуха и горючего;
  • переходная система, чьё устройство аналогично СХХ;
  • основная система дозировки топлива, включающая эмульсионные трубки, воздушные жиклёры, большие и малые диффузоры;
  • ускорительный насос — камера с диафрагмой, распылитель и запорный шариковый клапан;
  • вакуумный привод, прикрученный к корпусу сзади и открывающий дроссель вторичной камеры на повышенных оборотах двигателя (более 2500 об/мин).

Нижняя часть крепится к среднему модулю на 2 винта М6 и представляет собой прямоугольный корпус с двумя дроссельными заслонками, установленными в камерах диаметром 28 и 36 мм. Сбоку в корпус встроены регулировочные винты количества и качества горючей смеси, первый отличается бóльшим размером. Рядом с винтами установлен штуцер отбора вакуума для мембраны трамблёра.

Когда водитель отпускает педаль газа, дроссели автоматически закрываются под воздействием возвратных пружин

Устройство

Карбюратор ДААЗ, разработанный по аналогии с изделием итальянского бренда Weber, призван дозировать бензо-воздушную смесь на всех режимах работы двигателя без участия электроники. Состоит он из трёх основных частей:

  • крышки с полуавтоматической пусковой системой;
  • главного или среднего блока с камерой;
  • дополнительного или нижнего блока с дроссельными заслонками.

Крышка устройства включает важные детали карбюратора: заслонки, штуцер для подсоединения бензинового подающего шланга, фильтр-сетку, игольчатый поплавок, трубку эконостата, ускорительный насос. Верхняя часть карба соединяется с главным блоком посредством нескольких винтов (М5).

Средний блок состоит из основной камеры, диффузоров, жиклеров, распылителя (вертолётика). Здесь установлены все необходимые каналы, отвечающие за те или иные режимы работы двигателя.

Нижний или дополнительный блок оснащён дросселями и регулировочными винтами, благодаря которым удаётся настраивать качество и количество распыляемой горючей смеси. Здесь также имеется много различных выходных каналов. Как и верхняя часть, соединяется с главным блоком посредством винтов.

Устройство карбюратора проще рассмотреть по работе отдельных подсистем:

  1. Особое место в карбюраторе занимает система пускового устройства или СПУ. Она включается в работу во время запуска мотора. Активируется за счёт создаваемого в результате движения троса разряжения, когда открывается диффузор. СПУ тесно взаимодействует с педалью газа;

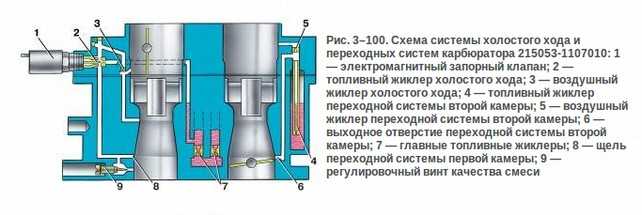

  2. Система холостого хода. Её функции понятны по названию. На Weber она классического типа, на «Озонах» — автономная, работает независимо от карбюратора. На стандартных системах имеется специальный калибровочный винт, регулирующий дроссельную заслонку или воздух. Он даёт возможность увеличивать или уменьшать количество оборотов холостого хода. Есть также винт качества смеси, расположенный уже в другом месте, в углублении. Вращая его, можно подавать двигателю именно то количество бензина, в котором он нуждается;
  3. Переходная система, отвечающая за плавный переход с режима холостого хода на работу главных жиклёров. Ещё имеется отдельный жиклёр, который тоже можно отнести к этой системе. Он стабилизирует работу мотора на высоких оборотах;
  4. Главная дозирующая система, основанная на работе эмульсионной трубки, топливного жиклёра и дросселей. Именно на этом режиме возможно открытие обоих дросселей и максимальной скорости автомобиля;
  5. Система ускорительного насоса. Она контролирует смесь, не позволяя воздуху поступать больше нормы. Это даёт возможность избежать провалов газа на резких стартах машины с места и других манёврах;
  6. Эконостат, увеличивающий тягу мотора на максимальных оборотах. Состоит из трёх жиклёров: топливного, эмульсионного и воздушного;
  7. Система поплавкового механизма, поддерживающая постоянный уровень горючего в камере. Оснащена регулируемым игольчатым клапаном. Когда топливо в камере уменьшается, поплавок опускается вниз, открывается клапан и через штуцер начинает поступать бензин из бака.

Порядок регулировки

Первоначальная настройка выполняется в процессе установки карбюратора на автомобиль после промывки. При этом нужно отрегулировать следующие элементы.

  1. Трос пускового устройства. Оплётка закрепляется болтом в гнезде, а конец тросика вставляется в отверстие винтового зажима. Цель настройки — обеспечить полное закрывание воздушной заслонки при вытягивании рукоятки изнутри салона.

  2. Тяга вакуумного привода настраивается путём вкручивания резьбового штока и окончательной фиксации контргайкой. Рабочего хода мембраны должно хватать на полное открывание вторичного дросселя.

  3. Винты-опоры дросселей настраиваются таким образом, чтобы заслонки максимально перекрывали камеры и одновременно не касались краями стенок.

В идеале окончательная настройка карбюратора производится с помощью газоанализатора, измеряющего содержание угарного газа СО в выхлопе. Чтобы расход топлива укладывался в норму, а двигатель получал достаточное количество горючей смеси, уровень СО на холостом ходу должен умещаться в диапазон 0,7—1,2 единицы. Второй замер выполняется при 2000 об/мин коленчатого вала, допустимые пределы — от 0,8 до 2,0 единиц.

В гаражных условиях и при отсутствии газоанализатора индикатором оптимального горения топлива служат свечи. Перед запуском двигателя их нужно проверить на работоспособность и очистить, в идеале — поставить новые. Затем выполняется ручная регулировка.

  1. Винт количества открутите на 6–7, качества — на 3,5 оборота. Пользуясь «подсосом», заведите и прогрейте мотор до рабочей температуры, после чего утопите рукоять.

  2. Вращая винт количества смеси и наблюдая за тахометром, доведите обороты коленвала до 850—900 об./мин. Двигатель должен поработать не менее 5 минут, чтобы электроды свечей показали чёткую картину горения в цилиндрах.
  3. Заглушите силовой агрегат, выверните свечи и осмотрите электроды. Если чёрная сажа не наблюдается, цвет светло-коричневый, регулировка считается завершённой.
  4. При обнаружении сажи почистите свечи, поставьте на место и снова запустите мотор. Винт качества заверните на 0,5—1 оборот, откорректируйте холостой ход винтом количества. Дайте поработать машине 5 минут и повторите операцию проверки электродов.

Регулировочные винты оказывают существенное влияние на состав и количество смеси во время холостого хода. После нажатия акселератора и открытия дросселя включается главная дозирующая система, готовящая топливную смесь по пропускной способности основных жиклёров. Винты на этот процесс повлиять уже не могут.

Занимаясь ремонтом и регулировкой карбюратора ДААЗ 2107, важно не упускать из виду мелочи — менять все изношенные детали, прокладки и резиновые кольца. Малейшая неплотность ведёт к подсосу воздуха и неправильной работе агрегата

Жиклёры требуют бережного отношения — ковырять калиброванные отверстия металлическими предметами недопустимо.

Как отрегулировать поплавок?

А вот регулировка положения поплавка необходима тогда, когда происходит заливание свечей зажигания. В этом случае уровень бензина в камере поплавка становится больше, чем нужно. Бывает так, что уровень недостаточный. Бензина для двигателя не хватает. Для этого нужно произвести регулировку, установив поплавок в правильном положении. Делается это, чтобы игольчатый клапан, идущий от поплавка, вовремя открывал и закрывал отверстие для подачи бензина в карбюратор ВАЗ 2105. Регулировка несложная, займет мало времени.

Чтобы произвести регулировку положения поплавка, вам нужно из картона сделать два шаблона. Ширина первого должна быть 6,5 мм, а второго — 14 мм. Снимите с карбюратора крышку. Вот и все, теперь можно приступать к проведению регулировок. В тот момент, когда происходит закрытие иглой отверстия, рычажок на поплавке начинает касаться шарика клапана. Следовательно, в этот момент в камере будет находиться максимальный уровень бензина

Обратите внимание, что необходимо поддерживать в чистоте карбюратор ВАЗ 2105. Жиклеры если будут засорены, вам обеспечена неправильная работа двигателя

О настройке

Поддержание нужного уровня топлива в карбюраторе обеспечивается специальным поплавковым механизмом.

Поплавковый механизм

Для его настройки нужно завести мотор и позволить ему проработать несколько минут на холостом ходу. Затем нужно снять крышку карбюратора и проверить уровень топлива в поплавковой камере – он должен быть равен 28 мм.

Если он отличается, нужно сделать следующее:

  1. Измерить и отрегулировать расстояние между прокладкой крышки и поплавком при контакте поплавка и шарика игольчатого клапана. Оно должно быть равно 6,5 мм (допускается отклонение 0,25 мм).
  2. Производим регулировку, подгибая язычок.
  3. Проверяем максимальный ход иглы клапана, который должен составлять 8 мм. Для проверки следует измерить расстояние между прокладкой крышки и поплавком, максимально отведенным. Оно должно быть равно 14 мм с отклонением 0,5 мм. Для устранения отклонения нужно воздействовать на кронштейн.
  4. Зрительно проверяем перпендикулярность язычка относительно оси игольчатого клапана, а также параллельность поплавка относительно нижней крышки. Если заметите нарушения – выровняйте все.

Если после всех перечисленных выше действий вам не удалось достичь стабильного уровня топлива, равного 28 мм, в поплавковой камере следует поменять игольчатый клапан.

Пусковое устройство

Для регулировки пускового устройства карбюратора ВАЗ 2105 нужно сделать следующее:

  1. Рукояткой тяги, которая находится в салоне, закрыть воздушную заслонку.
  2. Убедиться, что хвостовик тяги находится в конце паза штока устройства запуска карбюратора. При нарушении исправить ситуацию, подогнув тягу.
  3. Снять крышку и измерить зазор между кромкой заслонки и стенкой камеры при утопленном штоке. Он должен варьироваться от 5 до 5,5 мм. Настраиваем его, вращая регулировочный винт пускового устройства.

Холостой ход

Для настройки холостого хода нужно завести и прогрет двигатель, а затем проделать следующие операции:

  • Вывести мотор на 850 об/мин при помощи вращения винта количества смеси.
  • Винтом качества смеси вывести обороты на максимальный уровень.
  • Снизить обороты до 850 винтом количества.
  • Довести до максимума винтом качества.
  • Добившись так 850 оборотов в минуту завернуть винт качества до тех пор, пока мотор не будет потряхивать.
  • Отворачивая винт качества обеспечить устойчивую работу мотора.

При грамотной регулировке карбюратора пятерки расход топлива летом не должен превышать следующих показателей:

  • 7-7,5 литров на сотню за городом при скорости 90 км/ч;
  • 8,5-9 литров в городском режиме.

Если самостоятельно произвести регулировку и ремонт карбюратора вы не можете, не мучайте ни себя, ни машину, а обратитесь к специалистам.


Видео:

Видео:

Видео — Как настроить карбюратор ВАЗ 2105

Полезные советы

  • Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
  • Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
  • При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
  • Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ — дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см3 топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
  • Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см3, на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
  • На летний сезон рекомендовано снижать обороты ХХ до 800-900 единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Рекомендации

В процессе настройки следите, в каком положении находится клапан. Задвиньте его так, чтобы жиклер холостого хода касался соответствующего разъема в корпусе. В качестве смазки можете использовать моторное масло

Также важно контролировать положение воздушной заслонки: при опущенной рукоятке подсоса она находится в строго вертикальном положении

Чтобы получить доступ к поплавковой камере, просто демонтируйте верхнюю крышку карбюратора. Оцените состояние поплавковой камеры, проверив:

  • наличие пробоев на поплавке;
  • состояние игольчатого клапана;
  • внешний вид сетчатого фильтра;
  • состояние жиклеров.

Важно, чтобы поплавок свободно перемещался на оси. Он не должен болтаться

Недопустимо наличие перекосов в его положении. Убедитесь, что расстояние от крышки карбюратора до поплавка составляет 6,5 мм.

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

  1. Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
  2. Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
  3. Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

  1. Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
  2. Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
  3. Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
  4. Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий

Таблица: номера и размеры жиклёров ВАЗ 2105

Параметры

Первая камера

Вторая камера

Тип

К-151

К-151Д

К-151

К-151

Жиклер топливный главный, см 3 /мин 220±3,0 220+3,0 380±5,0 380±5,0
Жиклер воздушный главный, см 3 /мин 330±4,5 330±4,5 330±4,5 330±4,5
Блок жиклеров холостого хода, см 3/мин:
трубка холостого хода 95±1,5 95±1,5
трубка эмульсионная 85±1,5 85±1,5
Жиклер воздушный холостого хода 330±4,5 330±4,5
Жиклер эмульсионный холостого хода 280±3,5 280±3,5
Жиклер топливный переходной системы, см 3 /мин 150+2,0 150+2,0
Жиклер воздушный переходной системы, см 3 /мин 270±3,5 270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм 0,4 +0,03 0,4 +0,03 0,4 +0,03
Диаметр отверстия в винте эконостата, мм 1,1 +0,06 1,1 +0,06 2 +0,06
Диаметр отверстия перепуска топлива в бак, мм 1,1 +0,06 1,1 +0,06
Диаметр седла топливного клапана, мм 2,2 +0,06 2,2 +0,06
Диаметры диффузоров, мм:
малых 10,5 +0,1 10,5 +0,1 10,5 +0,11 10,5 +0,11
больших 23 +0,045 23 +0,045 26 +0,045 26 +0,045
Масса поплавка в сборе — не более 12,5 г.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автовиртуоз
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
