Не работают дворники на ваз 2114

Как ускорить дворники в прерывистом режиме?

Если задаетесь вопросом о том, как сделать дворники быстрее на ваз 2114, то стоит обратиться к особенностям дворников. На данном авто присутствует 3 режима дворников, а именно прерывистый, быстрый и нормальный.

Прерывистый и нормальный режим подразумевают движение щеток с одинаковой скоростью, которая несколько меньше, чем в быстром. Можно сделать так, чтобы скорость в прерывистом режиме была максимальном, но в таком случае в быстром режиме она снизится. По факту для этого нужно поменять местами провода в разъеме, к которому подключаются дворники. Для того, чтобы определить, какие именно провода поменять, стоит посмотреть схемы.

Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

Примечание! Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

Когда нужно менять трапецию на новую? В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

  • Без видимой на то причины они могут работать медленно.
  • Или же не работать вообще.

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Search

Современные дворники на ВАЗ 2114

Для очистки ветрового стекла ВАЗ 2114 от загрязнений и грязи во время дождя предусмотрено специальное устройство, так называемые стеклоочистители ВАЗ 2114. Коробка передач электродвигателя стеклоочистителя заставляет щетки двигаться вперед и назад.

Результатом является чистое лобовое или заднее стекло. Внутри машины находится регулятор скорости для дворников. Он почти всегда находится за рулем. Размер кистей может быть очень разным. Практически все автомобильные стеклоочистители работают в нескольких режимах. Стеклоочиститель работает на 4:

  • прерывает при паузе;
  • 1-я скорость;
  • 2-я скорость;
  • работать с шайбой.

Заднее стекло имеет два режима:

Функциональность и качество современных стеклоочистителей

Надо сказать, что качество щеток стеклоочистителя и их размер оказывают огромное влияние на безопасность автомобиля

Поэтому выбор правильного стеклоочистителя остается очень важной задачей. Надежность и качество уборщиков определяются тем, что они:

  • не шуметь;
  • иметь длительный срок службы;
  • идеально чистить стекло.

При отсутствии хотя бы одного из свойств, описанных выше, комфорт нахождения в автомобиле отсутствует, существует опасность попасть в аварию из-за ограниченной видимости, особенно в дождь. Размер щеток стеклоочистителя играет важную роль. Если это немного больше, чем необходимо, то усилие щетки на стекле, особенно когда это бескаркасный дворник, заметно уменьшается. В результате стекло не очень хорошо очищается.

Кроме того, большой размер щетки повлияет на плоскость очистки. Щетка может касаться резины ветрового стекла своим краем, тогда она не касается рабочей поверхности. На машине Калина большая щетка начинает касаться края водительской двери. Когда размер щетки намного меньше требуемого, наблюдается уменьшение площади очистки. Лобовое стекло не чистит на сто процентов.

При этом маленькие дворники оставляют грязный остров на стекле. Какими должны быть размеры щеток на ВАЗ 2114? Эта модель автомобиля поставляется с 2 стеклоочистителями. Они имеют равномерный симметричный размер 51 см. Тем не менее, можно установить кисти с небольшим изменением размера.

На стороне водителя щетка может быть длиной 53 см и 51 см на стороне пассажира. При установке аналогичных щеток длиной 53 см в центре стекла образуется небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

You may also like

Размер кисти в В этом случае не более 30 см Разрешается устанавливать дворник длиной 33 см. Он идеально вписывается в размер стекла. Некоторые автовладельцы даже устанавливают щетку длиной 40 см, но они требуют особого увеличения хода.

Другими словами, стеклоочиститель не должен касаться стеклянного уплотнения. Для этого снимите мотор, запустите несколько зубьев и установите его на место.

Замена мотора стеклоочистителя ВАЗ

Время от времени мотор-редуктор выходит из строя. Щетки работают постоянно, выключатель не работает. Щетки стеклоочистителя не работают при включенном контроллере двигателя. В некоторых случаях они не выключены. Для устранения такого повреждения требуется замена двигателя.

Мотор стеклоочистителя Ваз 2109

замена

коробка передач электродвигателя стеклоочистителя в комплектеВАЗ 21083 группа каналов в контакте.

Мотор стеклоочистителя является наиболее распространенным трехскоростным электродвигателем. Он, как и стандартные коробки передач, имеет биметаллический предохранитель, расположенный специально на корпусе или скрытый внутри. Замена мотора довольно распространенная. Необходимо открутить четыре крепежных болта. Но при этом могут возникнуть следующие проблемы:

  • плохое моторное размещение;
  • необходимо отметить местоположение кривошипа.

Механические загрязнения и повреждения

  1. Примерзания. Часто проблемы с дворниками начинаются в межсезонный период, когда ночами бывают заморозки, а с утра воздух прогревается до плюсовой температуры. Вы включаете стеклоочистители, не замечая, что они примерзли к стеклу. Вроде ничего не происходит, но если повторять такое издевательство над мотором регулярно, шестерни выйдут из строя и мотор сломается.
  2. Инородные предметы. Попавший камень или ветка способны вывести из строя движущуюся часть механизма, потому что создают сопротивление, на которое не рассчитан механизм мотора. Если они потом выпадут при движении, вы не сможете понять, почему на ваз 2114 дворники плохо работают и что произошло.
  3. Повреждения проводов. Обмотка старых проводов становится хрупкой и может легко разрушиться. В таком случае неизбежны потери напряжения на этом участке и падение скорости работы дворников.


Плохой контакт

Современные дворники

Если так случилось, что вам пришлось заменить стоковые дворники на новые на своем автомобиле ВАЗ 2114, отдайте предпочтение современным стеклоочистителям.

Их преимущества очевидны:

  • Высокие показатели надежности по сравнению с устаревшими конструкциями;
  • Длительный срок службы;
  • Отсутствие скрипов во время работы;
  • Эффективное выполнение своей задачи — очищения стекол.

Бескаркасные дворники — это вовсе не дешевое удовольствие и выбирать их нужно индивидуально под определенную модель автомобиля. Ценники стартуют от 1000 рублей, причем это далеко не самые лучшие представители премиум-сегмента щеток.

Зато бескаркасные устройства великолепно себя проявляют в зимнее время, отлично счищают снег, лед с лобового стекла, обладают превосходной аэродинамикой и оказывают воздействие на увеличение прижимной силы при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которых может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, потому следите, чтобы ваши стеклоочистители всегда работали исправно.

Сломался стеклоочиститель на Самаре 2 (ВАЗ 2114), помогите!

  • Дворники не возвращаются в исходное положение на ВАЗ 2115 – 3 ответа
  • Почему самопроизвольно включаются стеклоочистители, ВАЗ Самара 2? – 2 ответа
  • Почему, в третьем положении переключателя стеклоочистителя, еле двигаются дворники? – 1 ответ

Задний, передний? Во всех режимах или только в каком-то одном?

Если передние дворники не работают в первом, прерывистом режиме, — виновато реле в монтажном блоке (К3). Или подрулевой переключатель.

Если передние дворники не работают во втором режиме — проблема в изношенных щетках или их зависании.

Если передние дворники не работают в третьем режиме — скорей всего, неисправность в третьей щетке, которая смещенная от геометрической нейтрали.

Если передние дворники не работают в четвертом режиме — причина поломки в реле или переключателе.

Если не работает стеклоочиститель во всех режимах — нужно посмотреть предохранители F7 и F16, прозвонить контролькой проводку к электродвигателю и проверить крепление массы.Если все исправно, проблема может быть в самом двигателе.

В холодное время года, когда выпадает снег и ударяют морозы, дворники лучше снимать со стекла, иначе они могут примерзнуть.

Пытаться с помощью хлипких стеклоочистителей стряхнуть со стекла выпавшей за ночь снег — тоже лишнее.

Снятие, ремонт и установка стеклоочистителя

Вам потребуются: ключи «на 10», «на 24», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Поверните оба рычага щеток в вертикальное положение и отверните гайки их крепления.

3. Снимите рычаги щеток с валиков механизма стеклоочистителя

Примечание. Если рычаг не удается снять рукой, отверните гайку крепления рычага, не отворачивая ее до конца, чтобы не повредить резьбу. С помощью плоскогубцев сдерните рычаг со шлицев валика, полностью отверните гайку и снимите рычаг.

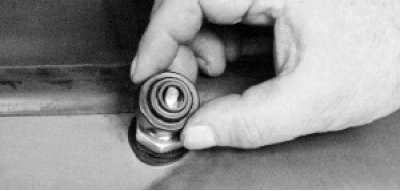

4. Снимите по одному защитному колпачку с обеих сторон.

5. Отверните по одной гайке верхнего крепления кронштейна с обеих сторон.

6. Снимите резиновые выравнивающие шайбы с обеих сторон.

7. Откройте капот и разъедините колодку жгута проводов стеклоочистителя. Затем сместите вентилятор отопителя вправо по отсеку перед ветровым стеклом (см. «Снятие и установка вентилятора отопителя»), иначе он будет мешать извлечению стеклоочистителя.

8. Снимите крышку монтажного блока реле и предохранителей, отжав защелки крышки.

9. Выньте все реле из блока, чтобы они не мешали снять стеклоочиститель.

10. Выверните болт нижнего крепления кронштейна стеклоочистителя.

11. Сожмите пластмассовый держатель проводов и выньте его из отверстия в кузове.

12. Снимите держатель с проводов, чтобы не потерять его.

13. Выведите валики механизма стеклоочистителя из отверстий в кузове.

14. Сдвиньте стеклоочиститель так, чтобы его двигатель оказался в широкой части отсека перед ветровым стеклом (место установки вентилятора отопителя). Повернув стеклоочиститель, выведите его двигатель из отсека. Сдвиньте стеклоочиститель в сторону блока реле и предохранителей и выньте его из отсека.

15. Отверните гайку крепления кривошипа механизма стеклоочистителя…

16. …и снимите кривошип с вала редуктора, поддев его отверткой.

17. Выверните три болта крепления редуктора с электродвигателем.

18. Выверните два винта крепления проводов электродвигателя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.

19. Снимите стопорное кольцо с вала редуктора.

20. Снимите с вала редуктора регулировочные шайбы.

Примечание. Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.

21. Выверните три винта крепления…

22. …и снимите крышку редуктора.

Предупреждение! При разборке не выворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

23. Снимите панель с редуктора.

24. Выньте шестерню редуктора.

25. Выверните два винта (второй находится за корпусом редуктора)…

26. …и выньте две закладные гайки.

27. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.

28. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

29. Снимите с обоих валиков механизма стеклоочистителя стопорные кольца…

30. …и регулировочные шайбы.

31. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

32. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.

Примечание. Дальнейшая разборка системы тяг невозможна, так как тяги неразборной конструкции: 1 – кривошип; 2 – короткая тяга; 3 – шарнир тяг; 4 – валики механизма стеклоочистителя; 5 – длинная тяга.

33. Если пружины щеток повреждены или потеряли упругость, замените их.

34. Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий. Замените изношенные или со сколами щетки. При замене припаяйте выводы новых щеток к щеткодержателю

35. Зачистите коллектор мелкозернистой шкуркой, если он загрязнен или на нем есть риски, царапины и т.п. При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе. При обнаружении следов заедания на шейках якоря зачистите шейки мелкозернистой шкуркой.

36. Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

37. Выправите погнутые тяги. Если это невозможно, замените тяги в сборе.

38. При повреждении шлицев или резьбы валиков замените тяги в сборе.

39. Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкозернистой шкуркой.

40. Замените порванные, потрескавшиеся или потерявшие упругость резиновые подушки и другие резиновые детали.

41. Соберите и установите стеклоочиститель в обратном порядке с учетом следующего:

проследите, чтобы при установке якоря в корпус в выемку вала был установлен упорный шарик;

42. Установите очиститель ветрового стекла в порядке, обратном снятию.

Источник

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

1. Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель – такое часто случается при залипании щеток или подгорании контактных соединений.

В таком случае нужно сделать ремонт моторчика стеклоочистителя – провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов

Важно проверить целостность проводки, которая соединяет электродвигатель и колодку

Следующий этап – проверка биметаллического предохранителя, который нужно почистить, а в случае невозможности ремонта просто выбросить и заменить новым. Если не помогло, проверьте обмотку якоря моторчика на целостность. Если цепи нет, то необходимо заменить якорь или весь механизм в комплексе.

2. Биметаллический предохранитель работает, моторчик не запускается, а предохранитель питания постоянно перегорает. Первое, что нужно сделать – проверить целостность рычагов. Часто они не срабатывают из-за возникшей деформации или примерзания щеток к лобовому стеклу.

Хуже всего, если причиной такой проблемы является короткое замыкание в цепи якоря. Здесь ремонт неисправности возможен только двумя способами – путем установки нового якоря или замены редуктора.

3. Не работает режим с прерыванием работы. Здесь проблема или в реле, или в переключателе стеклоочистителя. В первом и во втором случае лучше выполнить замену неисправного элемента.

4. Дворники не останавливаются в режиме прерывания. Причина – выход из строя реле или неисправность концевых выключателей. В последнем случае кулачок шестеренки редуктора просто не дожимает пружинную пластинку. Проблема решается путем небольшого подгиба.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

  • Открутить гайки крепления;
  • отогнуть рычаг, снять его с посадочного места;
  • ключом на 22 открутить крепления трапеции с двух сторон;
  • снять пластиковые вставки;
  • снять уплотнительную резинку капота;
  • убрать питание от моторчика стеклоочистителя;
  • вынуть его с приводом из отверстия в кузове;
  • защитный чехол отогнуть, открутить гайки крепления;
  • надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Прочитайте, может пригодится: Все, что нужно знать о замке и тросе открывания капота ВАЗ 2107

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

Разбирать и ремонтировать электродвигатель следует только если Вы уверены в своих навыках выполнения слесарных работ!

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

  • установить моторчик в начальное положение;
  • параллельно друг другу расположить кривошип и короткую тягу;
  • после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Функциональность и качество современных дворников

Надо сказать, что качество дворников и их размер оказывают огромное влияние на безопасность движения автомобиля. Поэтому подбор нужного стеклоочистителя остается очень важным занятием. Надежность и качество дворников определяются тем, что они:

  1. не издают скрипящих звуков;
  2. имеют длительный срок эксплуатации;
  3. отлично чистят стекло.

При отсутствии любого из описанных выше качеств теряется комфортность нахождения в автомобиле, появляется опасность попасть в дорожно-транспортное происшествие из-за пониженной видимости, особенно в дождь. Размер установленных дворников играет важную роль. Если он немного больше требуемого, то сила, прижимающая щетку к стеклу, особенно когда это бескаркасные дворники, заметно снижается. В результате стекло очищается плохо.

Кроме того, большой размер щетки будет влиять на плоскость очищения. Щетка может задевать своим краем уплотняющую резину лобового стекла, и тогда она не касается рабочей поверхности. На автомобиле Калина большая щетка начинает задевать кромку двери водителя. Когда размер щетки намного меньше положенного, происходит уменьшение площади очистки. Лобовое стекло не очищается полностью.

Вместе с тем, маленькие дворники оставляют на стекле грязный островок. Каким должен быть размер щеток на ВАЗ 2114? Эта модель автомобиля оборудована двумя щетками, очищающими лобовое стекло. Они имеют одинаковый симметричный размер, равный 51 см. Однако имеется возможность установить щетки, размер которых будет немного изменен.

Со стороны водителя щетка может быть длиной 53 см, а со стороны пассажира — 51 см. При установке одинаковых щеток размером 53 см в центре стекла начнет образовываться небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

Размер щетки в данном случае не превышает 30 см. Разрешается установка дворника длиной в 33 см. Он прекрасно вписывается в размер стекла. Некоторые автолюбители устанавливают даже щетку размером 40 см, однако для них необходимо специально увеличивать границу хода.

Другими словами, дворник не должен задевать уплотнитель стекла. Для этого нужно снять моторчик, сместить несколько зубьев и поставить его на место.

Замена моторчика стеклоочистителя ВАЗ

Дворники на лобовом стекле Иногда мотор-редуктор выходит из строя. Постоянно работают щетки, не срабатывает реле отключения. При включении регулятора мотора не функционируют дворники. В некоторых случаях они не выключаются. Чтобы ликвидировать такие поломки, требуется замена моторчика.

Мотор-редуктор стеклоочистителя представляет собой самый обыкновенный трехскоростной электродвигатель. В нем аналогично типовым мотор-редукторам имеется биметаллический предохранитель, расположенный непосредственно на корпусе или спрятанный внутри. Замена моторчика достаточно проста. Необходимо открутить четыре болта крепления. Однако при этом возможно появление таких трудностей:

  1. плохое расположение мотора;
  2. необходимость отметки расположения кривошипа.

Под кривошипом понимается искривленная тяга, соединяющая моторчик и рычаги трапеции. При неправильной установке кривошипа можно поломать зубья нового мотора. Технология замены выглядит следующим образом.

  • Отключается блок предохранителей.
  • Делается отметка местонахождения кривошипа.
  • Освобождается крепление кривошипа.
  • Откручиваются болты крепления трапеции.
  • Снимается мотор-редуктор.

Иногда моторчик сложно достать из-за его расположения. Для удобства необходимо отодвинуть блок предохранителей, предварительно открутив болты крепления.

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

Ремонт стеклоочистителя

Поскольку схема системы достаточно простая, произвести ее ремонт в домашних условиях не составит труда. Мы не будем долго описывать ремонт, поскольку его можно выполнить без инструкции, в частности, речь идет о замене форсунок, шлангов и моторчика. В случае с мотором, при замене от него надо просто отключить шланг и произвести его демонтаж из бачка, заменив на новый. При установке нового насоса поверхность соприкосновения с бачком следует обработать герметиком, чтобы исключить возможность протечки.

Подробно остановимся именно на ремонте трапеции, поскольку эта часть конструкции чаще всего вызывает вопросы у владельцев четырок. Как сказано выше, по причине неработоспособности трапеции щетки стеклоочистителя будут медленно работать, поэтому данный элемент надо будет поменять. В принципе, замена производится в случае механических повреждений устройства. В целом процесс замены довольно простой, однако для правильного выполнения задачи необходимо соблюдать последовательность действий, описанную ниже.

Итак, как снять трапецию:

  1. Сначала отключите проводку под капотом, которая соединяется с блоком.
  2. Произведите демонтаж защитного кожуха, за которым скрывается вентилятор отопителя. Также надо будет демонтировать фильтр печки.
  3. Мотор печки надо отключить от бортовой сети, для этого его просто отодвиньте в сторону. Снимать этот элемент не обязательно.
  4. Далее, со стеклоочистителя снимается накладка. Под прорезиненным кожухом вы можете увидеть гайку, фиксирующую дворник. Сам кожух следует немного приподнять — так вы сможете без проблем открутить гайку, после чего стеклоочиститель можно демонтировать.
  5. После этого надо снять кольца, а также уплотнительные компоненты с вала очистителя. То же самое надо сделать и с другим дворников.
  6. В моторном отсеке вы можете увидеть болты, фиксирующие трапецию — их надо выкрутить. На завершающем этапе необходимо демонтировать моторчик отопителя и блок или выкрутить редуктор трапеции, а затем ее извлечь.

Как заменить дворники на ВАЗ 2113-ВАЗ 2115?

Примечание! Все дворники которые установлены на автомобилях семейства Самара 2 заменяются абсолютно идентично, то есть передние дворники точно так же как и задний заменяются и разницы особой в этом нет (Только если у вас дворники не разные будут стоять, если разные, то и замена соответственно немножко по другому производиться будет, но в целом всё делается идентично), поэтому пример замены будет показан лишь на одной передней щётки, кстати когда вы будете выбирать новую щётку на свой автомобиль, старайтесь брать тех же размеров (Это если вы не родную поставить захотите, просто если родную, то там даже и смотреть ни на что не нужно, она 100% подойдёт) что и старые ваши щётки, потому что если вы переборщите с размерами, то когда щётки будут работать, то они задевать за кузов ещё ко всему этому будут и в связи с чем отрываться от центральной части ещё будут, а это уже плохое очищение стекла и скорее всего вы щётки на новые сразу же замените!

Снятие: Дворник можно различными способами снять, мы вам оба способа расскажем в одном из них сам дворник вы снимите, а в другом объясним как саму щётку снять и заменить на новую, но об этом чуть позже, начнём с самого дворника, он крепиться на одной лишь гайке к валику трапеции (Трапеция это та вещь которая отвечает за работу дворников и она очень важна, а валик всего лишь передаёт усилие от трапеции на сам дворник и в связи с этим он работает) отвернув эту гайку, вы сможете снять дворник полностью с автомобиля (см. фото 1), после чего подденьте отвёрткой или же рукой снимите защитный колпачок (см. фото 2) и если он будет испорчен (Надорван, деформирован и т.д.) то в таком случае замените его на новый, кроме этого вы ещё гайку можете вывернуть (см. фото 3) которая удерживает валик трапеции чтобы он не упал и под гайкой, в добавок снимите резиновую и пластиковую шайбу (см. фото 4) если они будут деформированы, то в таком случае замените их на новые.

Примечание! Когда гайка которая крепит дворник будет откручена, покачивайте его рукой аккуратно и тем самым он снимется с валика трапеции, но не всегда люди будут менять сам дворник (Хотя зря, многие думают что за очищение лобового стекла отвечает одна лишь щётка, но на самом деле и поводок тоже огромную роль играет, потому что он прижимает к стеклу саму щётку и всё это вместе называется дворник), кто то и щётку одну заменит и всё, так вот как она заменяется объясним, во-первых укажем тот факт что сами по себе автомобили семейства Самара 2 не новые, поэтому за всё время там и дворники скорее всего поменяны на бескаркасные (Сами люди это делают) или просто другие какие ни будь стоят но только не родные, поэтому смысла объяснять как снимать именно на родных дворниках щётку мы не ведем, возьмём для примера бескаркасный дворник и объясним как на нём можно заменить щётку (На всех дворниках она практически идентично заменяется), в общём в центральной части щетки где она крепиться к поводку есть фиксатор (Указаны фиксаторы на обоих дворниках красными стрелками), данный фиксатор и удерживает саму щётку на поводке, вы у себя посмотрите на этот фиксатор, поймите как он выполнен и отогните его (Любой фиксатор отгибается) и тем самым снимите щётку с поводка и новую установите точно так же, после установки проверьте плотно ли щётка защёлкнулась фиксатором!

Установка: Все детали устанавливаются на свои места точно так же как и снимаются, просто всё в обратном порядке делается.

Дополнительный видео-ролик: Если у вас поводки уже отжили своё (В них пружина слабнет со временем) и нормально щётку к стеклу не прижимают, то в таком случае ознакомьтесь с видео-роликом который расположен чуть ниже, в нём подробно рассказывается тот факт, как можно улучшить прижимание щётки к стеклу за счёт вставления шайб между пружиной и корпусом поводка, в общём смотрите и вникайте в данный ролик.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автовиртуоз
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
