Как отремонтировать двигатель омывателя

Поломки омывателя, их причины и диагностика

Чаще всего прекращение подачи жидкости связано с засорением фильтров. Поэтому первым делом прочистите систему и исключите причину поломки — загрязнение. Если оказалось, что перестал работать моторчик, то нужно будет очистить его детали от ржавчины и пыли. Замена механизма потребуется лишь в крайнем случае. В некоторых ситуациях возникают электрические поломки. Это связано с потерей контакта на одном из соединений. При частом перепаде температур со временем клеммы моторчика окисляются, что приводит к их полному или частичному разрушению. Чаще всего поломка происходит из-за:

забитых форсунок омывателя;
соскочившего шланга;
утечки жидкости;
неисправность выключателя омывателя;
повреждение клем моторчика.

Совет: Сначала осмотрите бачок стеклоомывателя и прочистите систему от грязи, а уже после этого переходите к чистке моторчика.

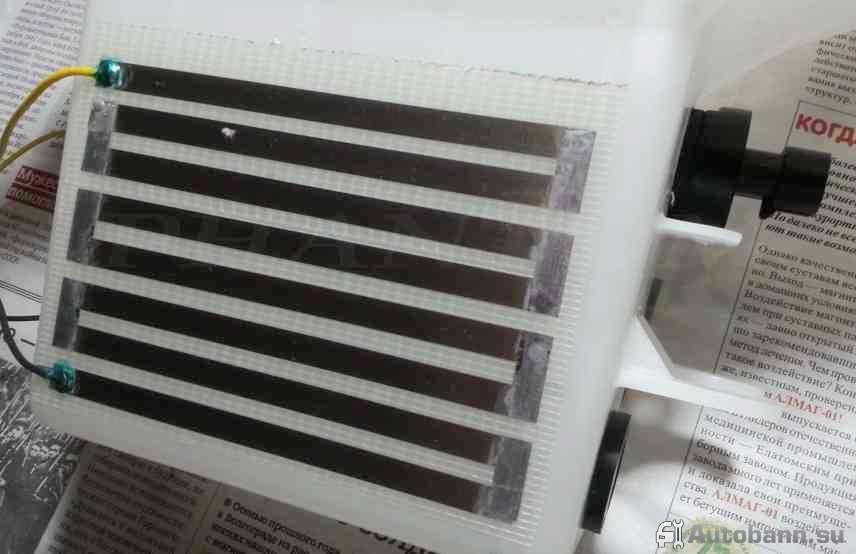

Как сделать электрический обогрев емкости стеклоомывателя?

Такой вариант в плане исполнения значительно проще, чем вышеописанный способ. Особых конструктивных изменений вносить не нужно, разве что установить в салоне кнопку управления и предохранитель.

Понадобится электрический элемент по типу такого, который используется при обогреве кресел. Его монтаж производится снаружи бачка специальным скотчем, после чего прокладывается проводка и собирается рабочая схема. Изящным можно назвать решение с нагревательным элементом для наружных зеркал.

Подача напряжения осуществляется выключателем, в цепь которого обязательно входит реле. Еще один вариант подключения – это использование кнопки обогрева заднего стекла. В этой схеме должен присутствовать предохранитель для предотвращения короткого замыкания.

Не работает омыватель лобового стекла: причины и решения проблемы

Каждый элемент автомобиля должен работать качественно, иначе эксплуатация авто окажется достаточно сложной задачей. Многие недооценивают такой узел транспортного средства, как омыватель и всю систему мойки ветрового стекла, включая дворник. Без работающих механизмов данного узла сложно представить эксплуатацию автомобиля в мокрую погоду. Именно поэтому омыватель лучше всего поддерживать в рабочем состоянии и не допускать никаких поломок. Иначе брызги из-под колес других автомобилей, а также дождь и снег станут непреодолимыми препятствиями вашей поездки.

Часто случается так, что омыватель ломается посреди пути. Если при этом дорога мокрая, машины в потоке обрызгивают ваш автомобиль грязью, лучше прекратить эксплуатацию до тех пор, пока не будет исправлена неполадка. Часто даже легче и дешевле вызвать эвакуатор и транспортировать автомобиль на СТО, чем пытаться добраться до станции технического обслуживания без нормальной видимости. Предусмотреть же такую поломку практически невозможно.

Основные причины неполадок омывателя ветрового стекла

Нужно различать систему омывателя и дворники. Если работают щетки очистителя лобового стекла, движение возможно в мокрую погоду, но грязь будет развозиться по стеклу и может создать царапины на поверхности. Во время дождя только дворники и нужны для нормальной поездки. Но если погода не слишком мокрая, а с дороги все равно поднимается грязь, вам нужен именно качественный омыватель, который исполняет все свои функции.

В отечественных машинах часто система ломается в области бачка омывателя или моторчика, который прокачивает жидкость на распылители. Крепление выходной трубки к моторчику выполнено по пластиковому переходу, который имеет свойство ломаться. При поломке этого узла придется заменить весь моторчик, клеить и восстанавливать старый агрегат не имеет смысла. Распространенные неполадки, связанные с системой омывателя, на любых автомобилях следующие:

разрыв шланги, по которой жидкость поступает на распылители для чистки лобового стекла;
пережатие шлангов и отсутствие нормальной подачи жидкости для функционирования системы;
трещина в бачке омывателя, из-за чего вся жидкость в считанные секунды после заливания уходит;
недостаточно качественное или расшатавшееся крепление шланга к бачку, моторчику или к форсункам;
засорение форсунок, которые служат для распыления жидкости непосредственно на лобовое стекло;
поломка моторчика и прекращение поступления жидкости под давлением для ее нормально распыления.

Как разобрать моторчик омывателя ВАЗ 2110

Какое масло заливать в двигатель шевроле лачетти 1 4. Компьютерная диагност…

Мотор омывателя ВАЗ-2110 (ЭНЦ2,5-12) КАЛУГА, РФ.

Моторчик омывателя лобового стекла ваз 2110 цена.

Моторчик омывателя ВАЗ 2110.

Бачок омывателя ВАЗ 2110 /2 мотора/ (пр-во Россия), 2110-5208103 — ООО Запч…

Моторчики омывателя ВАЗ-2110.

Моторчик для бачка омывателя стёкол ВАЗ 2110 за 100р.

Мотор бачка омыв-ля.

Мотор омывателя ВАЗ 2110.

Мотор омывателя ВАЗ-2110 MEHANICO.

Увеличить Моторчик омывателя /2110,2123, Г-3302/, HOFER.

Мотор бачка омывателя УАЗ нов.обр., Г, ЗИЛ, ВАЗ-2110.12B (мотор, 2,5 Атм)…..

Моторчик омывателя /2110/ бел.

Бачок омывателя 21099 (под 2 мотора) .

Бортжурнал Лада 2110 Амулет. из за старого аккумулятора пришлось купить нов…

Моторчик омывателя WM-LA2110 ВАЗ 2110-2115, 2108-21099, 2170, 3302, 3110 AU…

Насос омывателя 2110-5208009.

vaz-2110.net

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Замены фильтрующего элемента в машине Ваз 2110.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Бортжурнал Лада 2110 капитошка.

Фото Лада 2110 от владельца.

Автокнига для Ваз 2110.

ВАЗ 2110 взгляд из прошлого.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

форсунки;
насос (моторчик);
бачок с омывающей жидкостью.

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Не принципиально важно, какой у вас автомобиль. Это может быть Приора, Хендай Акцент, какая-нибудь Мазда или Тойота

У всех моторчик омывателя работает по одинаковому принципу. Хотя устройство, характеристики и внешний вид могут отличаться.

Насосы подают воду или омывающую жидкость. Если стеклоомыватель не работает, вероятнее всего сломался бачок или сами форсунки. Их можно поменять или самостоятельно отремонтировать.

Если ломается насос, здесь задача немного сложнее

Важно сразу же выявить проблему и устранить поломку. Ездить на машине, да еще и в плохую погоду, когда не работает стеклоочиститель, опасно

Причины неисправностей

Не спешите во всем винить мотор. Он может работать, а стеклоочиститель не функционирует по другим причинам.

Рассмотрим ключевые причины, из-за которых перестают выполнять свою работу наши с вами дворники.

Засорение фильтра или жиклера. Частая поломка. Особенно для тех, кто вместо специальной омывательной жидкости использует воду из-под крана. Для решения проблемы нужно демонтировать устройства и промыть систему. Работа не сложная, но деликатная;
Шланги подачи. Они изнашиваются со временем, теряют герметичность, лопаются. Здесь все просто. Снимите старые шланги и поставьте новые. Их цена копеечная даже на иномарках;

Неправильное соединение. Выполняя какие-то работы по ремонту самих дворников или рядом расположенных узлов, вы могли разобрать систему омывателя и неправильно ее собрать. Проверьте подключения и исправьте ошибки, допущенные при сборке;
Вал электромотора и насоса. Бывает так, что соединение между ними слабое или нарушено полностью. Что делать? Верно. Нужно лучше закрепить элемент;
Поломка моторчика. Случается не так часто, но исключать этот вариант не стоит. Прежде чем менять деталь, попробуйте очистить моторчик, его щетки, избавиться от всех следов коррозии. Иногда это помогает. Если же ремонт не дал результат, поможет замена.

Вот основные причины отказа стеклоочистителя. Не самый сложный механизм в автомобиле, потому отремонтировать его можно своими руками.

Неисправности детали: признаки и причины

Если система перестала работать, автовладелец сталкивается с необходимостью поиска и определения неисправности. О том, что насос вышел из строя, можно понять по отсутствию воды при попытке активировать систему омывания. Такая проблема требует максимального оперативного вмешательства автомобилиста, поскольку ее работоспособность во многом влияет на безопасность водителя и пассажиров. Но нужно учитывать, что далеко не всегда отказ работы узла связан с выходом из строя насосного устройства.

Причины могут быть следующими:

Отсутствие жидкости в расширительном бачке. Если вода перестает поступать на стекло, каждый водитель в первую очередь должен убедиться в том, что в резервуаре имеется жидкость. Может быть такое, что жидкость из резервуара уходит из-за того, что бачок лопнул, на нем появились повреждения и трещины, которые способствуют утечке. Можно попытаться залатать бачок, к примеру, холодной сваркой, но это обычно помогает ненадолго и со временем резервуар все равно придется менять.
Произошло засорение форсунок либо фильтрующего элемента, если таковой имеется. Если засорение форсунок незначительное, то их всегда можно попытаться промыть, но лучше всего полностью разобрать все элементы. Возможно, засорились и сами шланги, по которым вода подается. Не лишним будет после промывки еще продуть систему, для выполнения этой задачи потребуется компрессор.
Еще одна причина, по которой система перестала функционировать, — произошло повреждение герметичности магистралей, по которым поступает жидкость. Причины могут быть разными, но обычно они связаны с механическими повреждениями, к примеру, в результате вибрации или взаимодействия с движущимися частями, либо естественным износом. Таки или иначе, но изношенные элементы подлежат замене. Бывает такое, что шланг спадает с места подключения к насосу или форсунке. Если он силиконовый, то проблему можно решить путем обработки места соединения герметиком, но перед этим конец шланга следует подержать несколько секунд над огнем, к примеру, зажигалки. Это позволит сжаться растянутой части.
Некоторые элементы системы были неверно соединены. Как правило, такая проблема возникает в результате неверных действий, допущенных при ремонте.
Плохо подключен вал насоса и вал электромотора. При такой проблемы все элементы системы просто нужно более надежно зафиксировать.
Выход из строя электродвигателя

Его поломка может быть обусловлена естественным износом, но если моторчик вышел раньше, чем нужно, то нужно обратить внимание на его контакты. Возможно, они нуждаются в очистке, также следует прочистить щетки и другие компоненты

Если на частях моторчика имеются следы коррозии, от них необходим избавиться, для этого можно использовать простой канцелярский ластик (автор видео — канал Сделано в гараже).

Почему форсунка не брызгает

Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Включите зажигание.
Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Самостоятельное устранение неисправностей

Основные причины отсутствия омывающей жидкости можно устранить своими руками.

Прочистка форсунок

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

открыть капот;
убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

Чтобы промыть форсунки и освободить их грязи, следует подготовить специальный очищающий раствор из не хлорированной воды и уксуса, взятых в равных пропорциях. Смесь хорошо перемешивается, а затем заливается в бачок. После чего нужно нажать на рычаг омывателя, даже если вода не дойдёт до стекла, ничего страшного. Чтобы составляющие раствора успели расщепить все загрязнения, нужно оставить его в очистительной системе на 2 часа, а затем снова нажать на рычаг. После того как из форсунок выльется грязный раствор необходимо промыть шланги дистиллированной водой.

Для слишком засорённых распылителей нужно подготовить проволоку и после отсоединения шланга просунуть её в форсунку до сопла.

Замена мотора

Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.

Установку нового прибора осуществляют следующим образом:

удалить из бачка всю оставшуюся в нём жидкость;
отсоединить контакт между аккумулятором и насосом;
при необходимости можно демонтировать бачок, но если манипуляции можно провести и с фиксированным устройством, тогда можно этого не делать;
вынуть из бачка электронасос и открутить все шланги, идущие к нему, но только запомнить их расположение, чтобы после ремонта все их вернуть на правильные места;
подключить к системе новый насос;
прикрутить все трубки;
подсоединить к мотору аккумулятор;
залить в бачок жидкость.

Проверить работу мотора нажатием на рычаг омывания, если появиться звук жужжания насоса, тогда всё прошло успешно.

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды)

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

Полезные советы

Хотя система стеклоомывателя авто достаточно простая, нельзя исключать поломки, возникающие по тем или иным причинам.

При этом важно понимать, выход из строя отдельных компонентов системы происходит как летом, так и зимой. Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

Чтобы избежать преждевременных поломок омывателя в любое время года, следует всегда придерживаться двух правил:

использовать специальную жидкость;
не перегружать моторчик омывателя;

Если отдельно рассматривать вопрос жидкости, летом можно использовать как летнюю, так и зимнюю «омывайку». При этом ошибочно полагать, что жидкость для зимы лучше. С одной стороны, этот вариант заметно дороже, но это не значит, что такая жидкость лучше.

Другими словами, в летний период лить незамерзайку нецелесообразно. Каких-либо особых свойств зимние жидкости по сравнению с летними в плане качества очистки самого стекла не имеют. Основное их отличие в том, что летние омыватели замерзают в морозы, а зимние нет.

Получается, если летом можно использовать любую жидкость, зимой нужно лить то, что подходит по сезону (зимняя жидкость омывателя). Также используемая жидкость омывателя зимняя должна иметь нужные свойства (с учетом колебания температур в том или ином регионе).

Например, незамерзайка до -5 градусов никак не подойдет в том случае, если ожидаются сильные морозы. Приходится приобретать составы до -10, -15, -25 градусов и т.д.

При этом от морозостойкости напрямую зависит и цена жидкости омывателя. На деле, незамерзайка -5 будет стоить дороже летней жидкости, но заметно дешевле аналога, рассчитанного на использование при температурах -20, -25 и т.д. Это наиболее актуальны рекомендации для зимы.

Что касается лета, не следует пытаться экономить и заливать в омыватель обычную воду из крана. Как минимум, загрязнятся фильтры. В худшем случае придется менять забитые форсунки омывателя. В отдельных ситуациях даже может потребоваться замена моторчика омывателя, который не справляется большими нагрузками.

Кстати, о нагрузках. Если жидкость плохо прокачивается по системе, фильтры и форсунки грязные, трубки передавлены или заломлены, уровень жидкости в бачке постоянно низкий, тогда моторчик испытывает повышенные нагрузки. Системе в таких условиях труднее прокачать жидкость.

Также, если водитель включает омыватель на долго (от 10 секунд и больше), моторчик и весь механизм насоса также активно изнашивается. Как показывает практика, в паре с качественными щетками достаточно подавать жидкость на стекло короткими импульсами по 2-3 сек. Если же жидкость не подается в должном объеме, необходима диагностика и чистка всех компонентов системы стеклоомывателя.

Еще добавим, что для авто, которые эксплуатируются в условиях сильных морозов, не лишним бывает подогрев омывающей жидкости, дворники с подогревом, форсунки омывателя с подогревом и т.д.

Такие решения позволяют реализовать подогрев бачка омывающей жидкости, исключают замерзание жидкости в самих форсунках и т.д. Главное, не подавать прогретую жидкость на слишком холодное стекло. Причина — стекло может треснуть в результате резкого перепада температур.
