Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Вступление

Правильная работа инжекторного автомобильного двигателя была бы невозможной без большого количества различных датчиков, которые обеспечивают бесперебойную работу всего ДВС. В автомобилях с инжекторным впрыском топлива применяется множество датчиков, которые непосредственно участвуют в формировании топливной смеси. Существует такие датчики без которых двигатель и вовсе не сможет запуститься.

Из-за большого количество датчиков определить проблему повлекшую за собой остановку двигателя на автомобиле Лада Калина довольно сложно, но изучив данную статью Вы с легкостью установите виновника поломки по косвенным признакам и сможете устранить поломку самостоятельно.

Замена датчика холостого хода (видео)

Демонтаж РХХ

Первым делом перед тем как приступить к замене, глушим двигатель и открываем капот.
Сам регулятор расположен на корпусе дроссельного узла, чуть ниже чем датчик положения заслонки.
На этом фото видно, как найти его визуально, просто заглянув чуть дальше под капот.

Регулятор холостого хода отмечен красным маркером.

Далее, снимаем колодку проводов предварительно отцепив защёлку с его корпуса.
А затем выкручиваем два болта при помощи обычной крестообразной отвёртки. (Обратите внимание, что выбирать отвёртку следует с коротким жалом, иначе она может просто не влезть в ограниченном пространстве).

Открученные винты убираем в надёжное место.

Когда болты откручены, просто тянем корпус регулятора на себя, и он спокойно этому поддаётся.

Осмотр РХХ

Теперь, когда устройство демонтировано, можно с лёгкостью определить и решить менять ли датчик на новый или приступить к его очистке.
Если на регуляторе есть нагар, но нет никаких механических повреждений, от его корпуса не отпадают никакие детали и его состояние вызывает у вас доверие, то можно без труда просто очистить его.
Для это нам понадобится всего лишь очиститель карбюратора и чистая ветошь. При его помощи заливаем все отверстия и ниши, очищаем все при помощи тряпки и даём просохнуть определённое время.

Вот так может выглядеть «запачканый» РХХ.

А так после очистки.

Если же на РХХ имеются повреждения на рабочем механизме, то его придётся только менять на новый. Каталожный номер заводского регулятора холостого хода – 2112-1148300-04. Конечно и бывают аналоги, но в магазин стоит идти с ранее снятой запчастью.

Сборка РХХ

После того как прибор очищен или заменён на новый, сборку производим в аналогичном порядке снятию. Не забывайте подключить к нему жгут проводов и проверить тщательность её фиксации.

Источник

Принцип работы дроссельной заслонки

Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.

Дроссельная заслонка

Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.

Снятие дросселя

Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:

Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
Снимите привод тросика газа.
Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
Открутите 4 гайки крепления, снимите дроссельный узел в сборе.

На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.

Чистка заслонки

Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:

После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.

Для чистки дросселя ни в коем случае нельзя использовать металлические щетки и другие абразивные материалы. Внутренняя поверхность узла покрыта молибденом, повреждение которого может привести к окислению металла, коррозии.

Замена ДМРВ

Процедура замены выглядит следующим образом:

Сначала нужно ослабить хомут, который фиксирует воздуховод, для этого используется отвертка с крестовым наконечником. Сам патрубок можно демонтировать.
Отключите разъем питания от регулятора, для этого достаточно просто нажать на фиксатор снизу и потянуть сам штекер в сторону.
Далее, используя гаечные ключи на 10, нужно выкрутить два болта. На этом этапе могут возникнуть трудности, поэтому можно использовать трещотку, чтобы открутить болты быстро.
Затем регулятор можно отвести в сторону и извлечь.
Процедура монтажа осуществляется в обратном порядке.

Лада Калина Седан › Бортжурнал › Электронный дроссель ВАЗ

Часто натыкаюсь на просьбы о помощи с нестабильным хх на электронной дроссельной заслонке. Наткнулся сегодня на стью где описан один вариант устранения плавающего хх. Может кому то окажется полезной!Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

Конструкция.Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером. Основные части дроссельного узла:

1. Корпус2. Заслонка3. Редуктор4. Электродвигатель5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

Снятие дроссельного узла:1.Выключить зажигание, снять клемму минус с аккумулятора.2. Открутить хомуты и снять шланг впускной трубы от дросселя.3. Отсоединить колодку жгута.4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика.Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается.Плавание оборотов и неустойчивый холостой ход.Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь — несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке — это аксиома.Вторая причина плавания оборотов холостого хода — это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус

Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется.Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно.Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки.Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

Здесь мы видим шестерни передаточного механизма.

Средняя шестерня просто вынимается.

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

Электродвигатель нет необходимости снимать, если он исправен. Проверить его можно просто измерив сопротивление на контактах. Сопротивление должно быть приблизительно в пределах от 10 до 30 Ом.Далее фото всех составных частей электродросселя в разобранном виде.

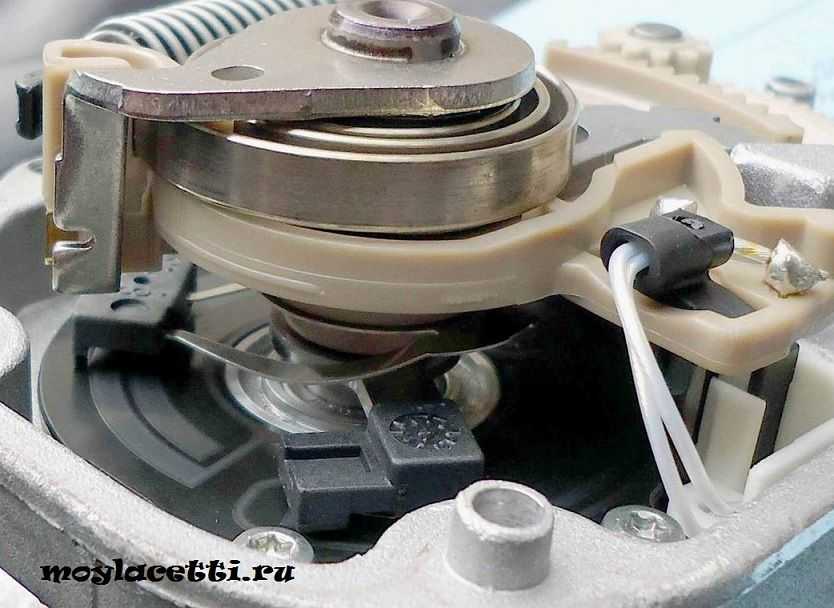

Позиция дроссельной заслонки, когда не задействован электропривод, определяется положением усов пружины между упоров — приливов в корпусе дроссельного узла и составляет приблизительно около 10% открытия относительно закрытого положения.

Установка и причины поломки датчика

Установка проводится в обратном снятию порядке

Обратите внимание на кольцо из поролона, необходимое для уплотнения. Его повреждение недопустимо

Поэтому сломанное кольцо желательно заменить на новое. Чем качественнее кольцо, тем лучше будет работать ДПДЗ и тем ниже окажется вероятность возникновения новых поломок. Но тут возникает вопрос: почему же такой простой датчик мог сломаться? Причин может быть множество. Вот наиболее распространенные:

Расположение на машине

частичный или полный износ подложки;
стирание напыления;
поломка подвижного сердечника с контактами.

Результат — нет возможности получить линейное увеличение напряжения на сигнальном выводе. После сборки не нужно никаких настроек и регулировок: микроконтроллерная система воспринимает закрытую заслонку дросселя как начало отсчета.

Ремонт датчиков крайне затруднителен, так как возникает необходимость создать напыление нового контактного слоя. Сделать это в домашних условиях нельзя, да и не каждое СТО располагает такими возможностями. Если посмотреть на стоимость подобных датчиков для автомобиля Лада Калина, то окажется, что проще купить и установить новый. Еще одно преимущество (помимо невысокой цены) — замена занимает не более пяти минут. И это при условии, что вы параллельно проведете чистку контактов и дроссельной заслонки.

Какой поставить ДПДЗ на свой автомобиль Лада Калина — решать только вам. Но стоит поговорить о том, какие конструкции предпочтительнее. Хочется поставить датчик один раз и надолго забыть о проблемах с ним. Самые простые и дешевые потенциометры могут похвастаться только своей ценой. Но срок службы у них не очень большой. Такие датчики ставили на конвейере АвтоВАЗа. А вот бесконтактные приборы, хоть и стоят вдвое дороже, но имеют намного больший ресурс. Поэтому если смотреть с точки зрения надежности, лучше всего применять именно магниторезистивные датчики.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

При помощи регулятора холостого хода, установленного в байпасном канале
При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

регулятор холостого хода не поддерживает холостой ход, а регулирует его
нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Диагностика неисправностей

В автомобилях модели Лада Калина нет функции самодиагностики, потому далеко не всегда получается сразу распознать, когда РХХ выходит из строя

Несмотря на то, что сбои в работе данной системы возникают редко, такое все же случается, и автолюбителю важно вовремя обратить внимание на соответствующую симптоматику:

двигатель запускается с трудом или не запускается совсем. Нужно зажать педаль газа или проводить дросселирование;
после запуска мотор глохнет, так как шток регулятора не устанавливается в рабочее положение и не пропускает необходимый объем воздуха;
наблюдается троение, тряска;
когда КПП в нейтральном положении, обороты силовой установки «плавают» — резко возрастают и вновь опускаются до минимума;
при движении наблюдаются рывки или подергивания;
переключение передач может вызвать внезапную остановку мотора — машина глохнет;
прогревая двигатель во время холодов, водитель замечает, что обороты не увеличиваются выше 1500 в минуту, прогрев замедляется.

Иногда обороты снижаются, если включается компрессор климатической системы, может остановиться силовой агрегат, а на приборной панели появится индикация, что не все в порядке с системой смазки.

Чаще всего встречается неустойчивость оборотов. Если автомобиль преодолел рубеж в 50 тыс. км и были замечены подобные симптомы, требуется провесить чистку полости дроссельного узла. После процедуры производится замена датчика холостого хода Калина.

Ремонту РХХ не подлежит.

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
При отпущенной педали газа включить зажигание и подождать 3 секунды.
По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
После 5-го упражнения стоит выждать паузу.
Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Значение процедуры адаптации дроссельной заслонки трудно недооценить, при этом далеко не каждый автолюбитель знает, как выполнить данную операцию своими силами.

Проверка устройства

Чтобы уточнить, насколько прибор работоспособен, выполняют диагностику:

демонтируют прибор, подключают контактную колодку питания и запускают силовой агрегат. Если устройство исправно, шток выдвигается, в противном случае следует устанавливать новое;
допустима проверка вольтметром. Отключив прибор от контактной фишки, проверяют параметры сопротивления. Оптимальное — около 50 Ом. Напряжение — 12 В. Если напряжение меньше, есть проблемы в работе электрической цепи;
проверка сопротивлений внутренней и внешних обмоток устройства с помощью мультиметра также подскажет, исправно ли оно. Параметры контактов должны лежать в диапазоне от 40 до 80 Ом.

Датчики холостого хода на Ладу Калину производятся разными компаниями, но взаимозаменяемы и не слишком отличаются по качеству. Это недорогая деталь, при неисправности которой требуется сразу же проводить замену.

Замена датчика положения дроссельной заслонки

Для выполнения этого ремонта, потребуется минимум времени и инструмента. Всего-то нужна будет одна крестовая отвертка, как можно короче. Так как пространства для работы не так уж много. Я использовал совсем короткую, как показано на фото ниже, с ней отлично справился:

Первым делом нам нужно выкрутить пробку из заливной горловины и снять пластиковый кожух:

Сам этот датчик находится сборку дроссельного узла, и удобнее всего до него добраться с правой стороны автомобиля. На фотографии ниже показано его местонахождение:

Отсоединяем штекер питания сего устройства, просто отжав пластиковый фиксатор вверх и немного потянуть за провода в сторону:

После чего можно выкручивать два болтика крепления ДПДЗ и вынимать его:

Обратите внимание на поролоновую прокладку, которая находится в посадочном месте. Если она повреждена, то ее необходимо будет заменить на новую

Вот так выглядит датчик, снятый с Калины.

Цена этой детали по автомагазинам запчастей составляет примерно от 300 до 750 рублей в зависимости от производителя. Установка производится в обратном снятию порядке. Как видите, сложностей в замене нет никаких, все находится под рукой и доступно

При установке обратите внимание, что его немного нужно будет повернуть, чтобы совпали отверстия на самом датчике и месте его крепления. Но думаю, это итак станет понятно, когда будете устанавливать

Датчик положения дроссельной заслонки — проверка и замена

Для выполнения работы потребуются:

мультиметр (в режиме вольтметра и омметра);

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем декоративную накладку двигателя.

3. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку отдатчика положения дроссельной заслонки.

4. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя.

5. Включив зажигание, подсоединяем «плюсовой» щуп вольтметра к выводу А колодки жгута проводов (нумерация выводов нанесена на колодке) и измеряем напряжение питания.

Напряжение питания на выводе А колодки должно быть около 5 В. Если напряжение не поступает на колодку или оно меньше 5 В, значит, неисправна цепь питания или неисправен ЭБУ.

По окончании измерения напряжения выключайте зажигание.

1. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

2. Снимаем датчик положения дроссельной заслонки с оси заслонки. Соединение датчика с корпусом дроссельной заслонки уплотнено поролоновым кольцом.

Убедиться в неисправности датчика положения дроссельной — заслонки можно, заменив его заведомо исправным.

1. Надеваем датчик на ось привода дроссельной заслонки.

У правильно установленного датчика выводы должны быть направлены в сторону перегородки моторного отсека.

2. Удерживая датчик в положении, при котором отверстия под винты крепления совмещены с резьбовыми отверстиями в корпусе дроссельной заслонки, поворачиваем сектор привода дроссельной заслонки до упора.

Если это невозможно выполнить без поворота корпуса датчика, значит, датчик установлен неправильно. Следует снять датчик с оси дроссельной заслонки и установить в ином положении.

3. Убедившись, что датчик установлен правильно, заворачиваем винты его крепления и присоединяем колодку жгута проводов.

Датчик холостого хода Лада Калина: функционал

Главное назначение регулятора холостого хода Лада Калина — измерение параметров системы впуска и соответствующая регулировка оборотов. Импульсы направляются к электронному блоку управления, и происходит корректировка объема топливно-воздушной смеси.

Принцип работы устройства сводится к своевременному открытию или, наоборот, перекрытию канала, идущего в обход дроссельной заслонки. Когда начинает работать силовой агрегат, датчик коленвала передает на контролер данные об оборотах, ЭБУ согласно заданным алгоритмам рассчитывает, какое необходимо действие — открытие или закрытие — и передает сигнал на РХХ. Конусная игла (шток) перекрывает или открывает канал, тем самым провоцируя увеличение или уменьшение подачи топливно-воздушной смеси.

Прибор позволяет контролировать объем подаваемого в камеру сгорания воздуха. Воздушный поток идет через дроссельную заслонку по впускному тракту. На холостом ходу заслонка закрыта.

РХХ участвует в прогреве силового агрегата на 8 или 16 клапанов, гарантируя достижения нужной для стабильной работы температуры. При включении зажигания шток входит в специальное отверстие — датчик занимает первоначальное положение.

Функции датчика холостого хода на Калине:

позволяет определить объем воздуха;
обеспечивает надлежащий прогрев двигателя;
определяет и корректирует количество оборотов.

Где находится РХХ — на корпусе дроссельного узла, немного ниже, чем расположен датчик положения дроссельной заслонки. Прибор вставлен в байпасный канал.
