Щиток приборов на ниве шевроле: знакомство, диагностика и идеи для тюнинга

Назначение

Значения индикаторов БКЛ

  1. Блокировка межосевого дифференциала включена;
  2. Состояние АПС-6 (статус иммобилайзера);
  3. Низкий уровень жидкости в бачке гидроусилителя;
  4. Незакрытые двери, открытый капот и/или багажник;
  5. Низкий уровень охлаждающей жидкости в расширительном бачке;
  6. Низкий уровень жидкости в бачке сцепления;
  7. Низкий уровень жидкости в бачке омывателя.

Все вышеперечисленные индикаторы в текущей версии БКЛ проходят процедуру самодиагностики в течение первых 10 секунд после включения зажигания автомобиля. Результатом успешной процедуры самодиагностики БКЛ является кратковременное зажигание всех его индикаторов.

Индикаторы №1 и №2

являются штатными (пусть и с измененной пиктограммой) и далее описаны не будут. Цвет данных индикаторов в текущей версии БКЛ — желтый.

Индикатор №3

зажигается при низком уровне жидкости в бачке гидроусилителя руля (при наличии соответствующего подключенного датчика в крышке бачка). Цвет данного индикатора в текущей версии БКЛ — желтый.

Индикатор №4

в текущей версии БКЛ имеет три цвета подсветки: зеленый, красный и синий. При закрытых дверях, капоте и багажнике автомобиля в течение времени самотестирования БКЛ данный индикатор зажигается зеленым цветом и после процедуры самодиагностики БКЛ он гаснет. При открытии капота и/или багажника автомобиля, когда при этом все остальные двери закрыты, данный индикатор зажигается синим цветом. При открытии любой из дверей автомобиля данный индикатор зажигается красным цветом.

Индикатор №5

зажигается при среднем уровне охлаждающей жидкости (в текущей версии поплавкового датчика горизонтального типа) в расширительном бачке. Цвет данного индикатора в текущей версии БКЛ — желтый.

Индикатор №6

зажигается при низком уровне жидкости в бачке сцепления (при наличии соответствующего подключенного датчика в крышке бачка). Цвет данного индикатора в текущей версии БКЛ — желтый.

Индикатор №7

зажигается при низком уровне жидкости в бачке омывателя (при наличии соответствующего подключенного датчика в крышке бачка). Цвет данного индикатора в текущей версии БКЛ — желтый.

Внимание!

Наличие индикаторов уровня технических жидкостей не должно заменять необходимость регулярной проверки соответствующих бачков и осмотра их патрубков на предмет протечек в подкапотном пространстве автомобиля.

Рекомендуем к прочтению

P—Короткое замыкание на источник бортовой сети цепи управления клапаном продувки адсорбера. P—Короткое замыкание на массу цепи управления клапаном продувки адсорбера. P—Обрыв цепи управления клапаном продувки адсорбера. P—Короткое замыкание на массу цепи управления реле электробензонасоса.

Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код. Давайте рассмотрим основные причины по которым может появится данное предупреждение: Топливно-воздушная смесь имеет неправильный состав.

Устраняется данная проблема путем залива в бак более качественного бензина. Низкий уровень моторного масла Имеются неполадки в системе зажигания, может быть связанно с неисправностью свечей или катушки зажигания Неисправна система питания.

Возможно что в один из цилиндров прекратился впрыск топлива Неисправен лямбда-зонд В системе ЭСУД вышел из строя какой-то отдельный датчик Можно сделать вывод что в каких-то случаях когда двигатель заводится и при этом горит чек то это может говорить о том что двигатель работает в аварийном режиме и неполадка является не сильно критичной. В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с подачей топлива или из строя вышел датчик коленвала.

В любом случае пока не выясните точную причину автомобиль лучше не использовать. Все зависит от конкретного автомобиля. Уточните в технической документации месторасположения. На ПК запускается диагностический софт. Программ в Сети множество, поэтому рекомендуется выбирать утилиту, разработанную специально под определенную марку машин.

Запускается проверка всех систем.

Коды ошибок на Ниве Шевроле

По итогу на экране ноутбука появятся сообщения с кодами ошибок, которые должны расшифровываться по техническому регламенту. Найдите разъем, к которому подключается оборудование для тестирования 2. Выполните диагностику блока управления сканером или компьютером Приборы для диагностики Для тестирования всех систем допускается использование сканеров: Эти сканеры есть практически на каждом СТО, которое занимается диагностикой.

Универсальные приборы не являются полноценным проверочным оборудованием. По факту они иногда выдают ошибочные данные и не всегда определяют все неисправности.

Купить специализированный прибор вы не сможете в магазинах, его можно найти у официальных представителей. С помощью этих гаджетом можно не только определять коды ошибок, но и перепрашивать блоки управления, выполнять программирование ключей и даже искать повреждения в электроцепях. Стоимость Цена на самые дешевые сканеры на сегодня составляет около рублей, специализированные приборы обойдутся покупателю в рублей и дороже.

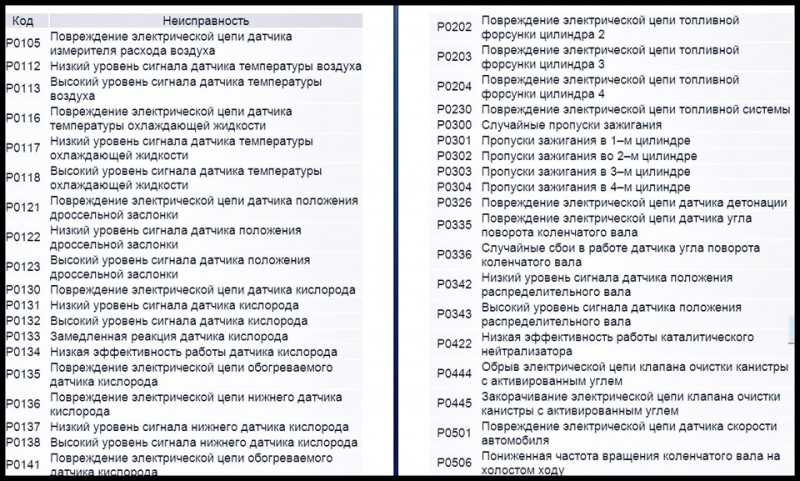

Расшифровка кодов Теперь предлагаем ознакомиться с расшифровкой комбинаций.

Почему могут возникать ошибки и как произвести их устранение, можно узнать только в результате диагностики. Канал elm опубликовал ролик, в котором показана процедура диагностики Нивы Шевроле с применением специального адаптера и мобильного телефона на базе Андроид.

Частые ошибки Сначала рассмотрим расшифровку часто появляющихся проблем, которые встречаются в Шевроле Авео в кузове T, T, Нива и других моделях. Если в модели Orlando, Niva, Lacetti или другого Шевроле появляется этот код, автовладельцу нужно тестировать работоспособность самого блока, а также контроллера неровной дороги.

Часто причина заключается в вышедшем из строя датчике, повреждении, окислении или загрязнении его контактов. Проблему можно попытаться решить путем демонтажа и очистки разъема p Автовладельцу сообщается о неполадках в работе соленоида или повреждении электроцепи.

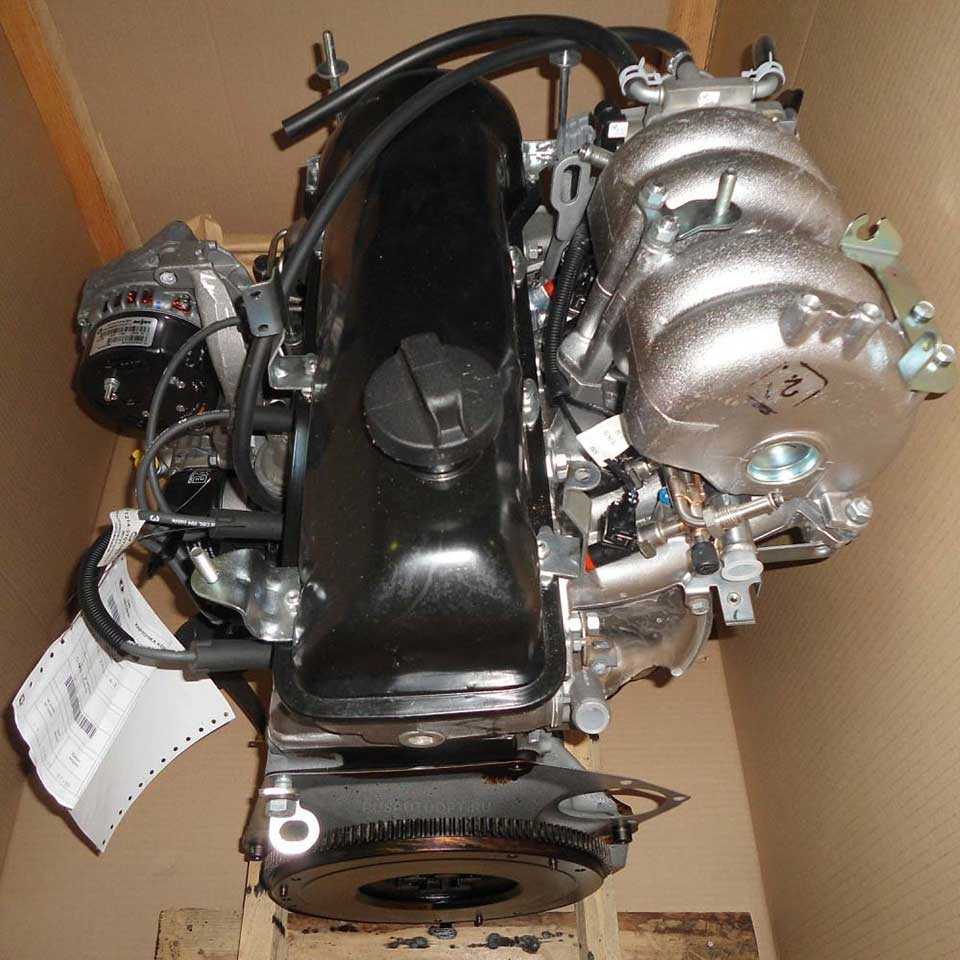

Характерные особенности двигателя ВАЗ-2123

Бензиновый «нивский» движок 2123 является прямым потомком мотора 21214, устанавливаемого на трехдверную Ладу 4×4, и вообще по своей основной конструкции он мало чем отличается от ДВС 2101-07.

Двигатель 1.7 л. имеет цепной привод ГРМ, восемь клапанов, обладает мощностью 80 лошадиных сил, что в целом недостаточно, и многие жалуются на вялость и задумчивость этого силового агрегата.

Если на стандартных движках ВАЗ-классика ставится обычный механический натяжитель, на моторе 2123 применяется гидравлика, которая должна осуществлять автоматическую регулировку натяжения цепи.

Одно из самых печальных последствий такого явления – это загнутые клапана, возможно даже повреждение стенок гильз цилиндров, самих поршней.

Читайте здесь – на каких двигателях гнет клапана.

Что еще здесь можно отметить:

  • мотор оснащается гидрокомпенсаторами, поэтому регулировка клапанов не требуется. Но гидравлические толкатели могут стучать, особенно на холодную, да и при низком уровне масла в картере также возможен стук. Еще нюанс – «гидрики» старого образца (до 2008 г. в.) чаще доставляют неприятности, чем толкатели нового типа;
  • хотя движок и отличается архаичной конструкцией, это вовсе не означает, что он сможет переносить любую смазку. По регламенту моторное масло должно меняться через каждые 15 000 км пробега или ежегодно (а лучше это делать чаще), и оно должно быть только такого типа, который рекомендует сам автопроизводитель (Dexos2 или А3:В3/А3:В4 по ACEA);
  • как и все ДВС, восьмиклапанник 2123 не терпит перегрева, и доводить его до этого состояния крайне не рекомендуется. В таких случаях нередко прогорает прокладка головки блока, могут появиться трещины в ГБЦ (и уже требуется замена данного узла), залегают поршневые кольца, что приводит к увеличению расхода масла, появлению сизого дыма из выхлопной трубы.

В среднем движок Шнивы выхаживает около 200-250 тыс. км до капремонта, его «живучесть» во многом зависит от регулярности технического обслуживания, качества заливаемого масла (подойдет, например, хорошая полусинтетика 10w40 типа Shell, Mobil или Лукойл Люкс).

При выборе подержанной машины следует обращать внимание на выхлоп из трубы глушителя (не должно быть сизого, черного, белого дыма), на наличие подтеков масла на самом движке, также в моторе не должно быть ярко выраженных металлических и глухих стуков. Ждать от Chevrolet Niva, оснащенной таким мотором, резвости на дороге не стоит

Поскольку это все-таки внедорожник, то на скоростные показатели его можно не смотреть, да и заявленного в документации показателя в 160 км/ч – вполне для него достаточно

Ждать от Chevrolet Niva, оснащенной таким мотором, резвости на дороге не стоит. Поскольку это все-таки внедорожник, то на скоростные показатели его можно не смотреть, да и заявленного в документации показателя в 160 км/ч – вполне для него достаточно.

Использование кондиционера при движении способно еще больше понизить и без этого «неяркие» показатели. С работающим кондиционером двигатель и вовсе становится по поведению как «овощ».

Автомобиль сильно «сопротивляется» разгону, поэтому об обгонах и маневрах, требующих резкого ускорения — забудьте.

Что касается технического исполнения силового агрегата, то оно неплохое. Сильных проблем, помимо проведения регламентного обслуживания, установка не доставляет.

Единственное слабое место в моторе — сальники коленчатого вала. На некоторых авто они не отхаживают даже 30 тыс. км.

Постоянный полный привод на этом автомобиле – это хорошо, но только для движения по проселочной дороге. В городских же условиях данное преимущество становиться недостатком – расход топлива в городе у Chevrolet Niva высокий.

Автомобиль потребляет свыше 10 литров. Использование же кондиционера способно значительно увеличить потребление топлива.

Причины поломок

Причины появления неполадок заключаются в следующем:

  1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
  2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
  3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
  4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

А еще интересно: Ремонт и замена стеклоподъемников Нива Шевроле, а также способы подключения без зажигания

Полезные доработки

Экспедиционный багажник на Chevy-Niva, сделанный своими руками, будет весьма полезен любителям длительных путешествий и приключений на природе.

Шевроле Нива машина сама по себе не очень вместительная, поэтому дополнительный багажник будет весьма кстати.

Вам понадобится:

  • Профиль 15 на 15, длиной 24 м.
  • Сетка 120 на 160 с ячейками 50 на 50 и толщиной 2,5 мм. Одной будет достаточно.
  • Профиль 30 на 15, примерно 6 м.
  • 4 шт. рым-гайки.
  • 12 шт. болтов М6 (для крепления багажника и лопаты).
  • 2 шт. болта М12 (для крепления джека).
  • Сварочный аппарат, слесарные инструменты.

Делать багажник из тяжёлого профиля не стоит, 15 на 15 вполне достаточно для перевозки тяжёлых грузов в пределах экспедиционника.

Для проведения сварочных работ вам потребуется сварочный стол, а если таковой не имеется, то будет достаточно просто ровной поверхности.

Ход работы

  1. Привариваем к заранее вырезанному по размеру профилю 4 струбцины по периметру.
  2. Затем начинаем заполнять периметр согласно чертежу поперечными и продольными брусьями.
  3. К низу приложите верх профиля и прижмите струбцинами и заварите, это даст относительную идентичность верхней и нижней части.
  4. Следующим шагом нужно будет приварить стойки.
  5. После чего на стойки + верх привариваем крепление для лопаты.
  6. Также можно пристроить крепление для антенны, их, как правило, две.
  7. Приварите 4 петли из рым-гаек для веткорезов и крепежей для лагерных резинок.
  8. Приварите 2 гайки для крепления сенд-траков, они должны проходить посередине багажника.
  9. Используйте профиль 30 на 15, чтобы сделать крепление для джека, а для его верхней части хватит и 15 на 15.
  10. Места соприкосновения багажника с крышей обезопасьте резинками.
  11. Готовый багажник можно покрасить при помощи порошковой краски.

Чтобы закрепить готовый багажник на крыше, используйте болты на поперечинах и надетые на них упорные пластины, соответственно гайки и резинки с хомутами в роли предохранителя и демпфера.

Как снять панель управления печкой шевроле нива

Нива шевроле замена регулятора печки и подсветки за 5 мин

Шевроле Нива ремонт заслонки печки

Как без мата поменять печку на ниве шевроле? с кондиционером.

Блок управления отопителем в сборе на Шевроле Нива | MotoRRing.ru

Переносим кнопку включения кондиционера Шевроле-нива на более удобное место

замена тросика печки своими руками

Нива шевроле печка дует холодным воздухом

Органы управления отопителем Chevrolet NIVA

как закрепить тросик заслонки отопителя.

Снятие блока управления печкой

Помогите. Первый раз столкнулся с проблемой. Ручка управления температуры потока воздуха от печи прокручмвает. Из воздуховодов дует только холодный воздух. Посмотрел в инете как разобрать панель. Начал разбирать, но что-то не пошло. Снял ручки, подцепил декоративную панель, снял её. Далее открутил два самореза, достал лампочки. И всё! дальше снять детальку не могу. Нашел в инете статью remladavaz.ru/snyatie-i-u…-otopitelya-niva-shevrole но у меня так не получается.

Комментарии 29

Добрый ДЕНЬ А как цоколи лампочек назад вставил ? Б***** захотел поменять лампочки в панели управления печкой (не светили, да и лэд пора ставить :), хоть меньше эл. потреблять будет :)) все почитал снял как положено но при том когда вынимал лампочки прокрутились и провалились во внутрь И КАК ИХ ДОСТАТЬ не снимая блок НЕ ПОЙМУ :)ю Если я сниму блок с магом и управлением ниже смогу их достать и вставить :)? или нужно снимать все тросики как уже писали

Не смогу тебе помочь. Я не стал заморачиваться. Отвёз в мастерскую и на вахту уехал, а приехал забрал уже в сборе.

тоже проворачивала.снял крутилку, снял оську, вставил ось в ручку и сверлом ф2 всё это дело на сквозь.сверло сточил и в получившееся отверстие вместо шплинта. а в ось где паз вставил кусочек резинки вакуумной пористой такой чтоб усики раздвигала и на родину.не вылетает!не прокручивает!

Всем спасибо за ответы и советы. Многие возьму на заметку. Сам не решился разбирать. Как писал уже у нас дожди, а гаража нет. Да и честно говоря боялся, что не соберу обратно этот конструктор. Ездил на сто. Цена вопроса: 2 рубля! Жаба давит! Оказалось, что в панель попали маленькие стёкла (летом перевернулся), вот они и заблокировали ход заслонок!

Добрый ДЕНЬ А как цоколи лампочек назад вставил ? Б***** захотел поменять лампочки в панели управления печкой (не светили, да и лэд пора ставить :), хоть меньше эл. потреблять будет :)) все почитал снял как положено но при том когда вынимал лампочки прокрутились и провалились во внутрь И КАК ИХ ДОСТАТЬ не снимая блок НЕ ПОЙМУ :)ю Если я сниму блок с магом и управлением ниже смогу их достать и вставить :)? или нужно снимать все тросики как уже писали

я тросики с самой печки снимал.

Что бы добраться до тросиков нужно разобрать панель с водительской стороны где педаль газа. Откручиваешь панель и там привода и отсоединяешь их и панель на себя тянешь. Вот и все. Геморой поставить обратно тросики.

Я проще поступил — поменял местами с ручкой регулировки мотора печки, там усилий меньше прилагать нужно.

А зачем разбирать все, если сломалась только ручка? О_о

так я и хотел поменять только ручку. Снял ручку, попробовал провернуть «гнездо» квадратное, но ничего не произошло. Я думаю пропала связь ручки и приводом.

У меня такая же беда была. Все решилось простой перестановкой ручек местами

интересный вариант!)))) Но я уже не могу обратно всё собрать! Крепления лампочек провалились внутрь! Теперь что бы их вставить надо разбирать боковины. Гаража нет, у нас дождь! Настроение …

Тюнинг багажника нивы шевроле

Самым простым способом сделать тюнинг багажника нива шевроле своими руками – установить на крышку светодиодные элементы. Их также можно закрепить по периметру задней дверной арки.

Тем, кто любит музыку багажник Niva Chevrolet открывает огромные возможности для эксперимента. Там можно устанавливать мощные акустические системы с сабвуфером, правда, придется пожертвовать вместительностью.

Совсем экзотическим решением станет установка небольшого бильярдного стола, который будет выдвигаться и раскладываться автоматически. Объем багажника Niva Chevrolet в 320 литров открывает широкие возможности для модернизации.

Ниже вы можете просмотреть видео о том, как сделать органайзер в багажник нивы шевроле своими руками.

Видео «Тюнингованная приборка Flash FX-3 на автомобиле Нива Шевроле»

Если вы решитесь осуществить такой тюнинг панели приборов, «Шевроле-Нива» сразу преобразится в лучшую сторону. Вот только заплатить за это придется от 9 до 20 тысяч рублей. Но за эти деньги вы получите дополнительно:

  • многофункциональный маршрутный компьютер;
  • цифровой и аналоговый указатели скорости автомобиля;
  • светодиодные контрольные лампы с двухуровневой сигнализацией;
  • индикацию напряжения бортовой сети;
  • систему «Автосвет»;
  • интегрированный диагностический тестер электронной системы управления двигателем;
  • возможность выбора и регулировки подсветки (цвет, яркость).

Ну, а если у вас нет возможности тратить такие деньги, вы можете осовременить панель при помощи специальных наборов для тюнинга. Они включают накладки на приборы и индикаторы (разных цветов) и элементы подсветки. Стоят подобные наборы 500-800 рублей.

Узнать состояние всех узлов системы, а также контролировать давление масла, скорость, температуру охлаждающей жидкости и пробег помогает панель приборов Шевроле Нива.

Информация на ПП позволяет выявлять появившиеся неисправности в автомобиле, тем самым на раннем этапе можно устранить неисправность которая в будущем могла бы спровоцировать более серьезные поломки.

  • После того как вы сняли приборную панель, уберите защитное стекло с тёмной окантовкой.
  • Снимите стрелки и переверните панель, открутите винтики, которые держат всю конструкцию при помощи крестовой отвёртки.
  • Следующим шагом нужно будет убрать шкалы, но так как они приклеены к оргстеклу, будьте осторожны, чтобы его не поломать.
  • Отклейте светофильтр (располагается на шкалах) и сотрите остатки клея жидкостью для снятия лака или растворителем.
  • После чего собираем всё на свои места и проверяем.

Важно!

Весь процесс лучше контролировать через лампу дневного света, так видны все недоработки.

Описание и расположение индикаторов и приборов на панели

Комбинация приборов включается в себя множество элементов.

В соответствии со схемой, приведенной выше, устройство щитка следующее:

  1. Датчик контроля температуры хладагента, стрелка на нем поднимается по мере прогрева двигателя. Нельзя допускать, чтобы стрелка контроллера переходила в красную зону, поскольку это будет свидетельствовать о перегреве силового агрегата.
  2. Тахометр – устройство, измеряющее количество оборотов коленвала мотора.
  3. Символ активации левого поворотника, выполненный в виде зеленой стрелки, появляется при включении соответствующего указателя на подрулевом переключателе. Если индикатор мигает чаще, чем обычно, это может свидетельствовать о перегорании лампочки.
  4. Правый поворотник.
  5. Спидометр, этот девайс позволяет водителю знать, с какой скоростью движется транспортное средство. Спидометр соединяется с раздаточной коробкой посредством электрического привода.
  6. Контроллер уровня горючего в бензине, на Шеви Нива используется электромагнитное устройство, функционирующее только при активированном зажигании. Когда зажигание выключено, стрелка контроллера перемещается вниз шкалы.
  7. Индикатор резерва горючего в бензобаке, появляется на приборке, когда уровень топлива в системе составляет около 4-6.5 литров.
  8. Лампочка активации габаритных огней, появляется на щитке при включении соответствующей оптики.
  9. Символ аварийного состояния тормозной системы, появляется в том случае, если в расширительном бачке уровень тормозной жидкости снизился то критического уровня.
  10. Индикатор включения дальнего освещения.
  11. Клавиша, позволяющая сбросить показания суточного пробега. Также с помощью этой кнопки можно переключиться на часы или датчик температуры наружного воздуха.
  12. Экран, на котором отображается общий, а также суточный пробег автомобиля.
  13. Индикатор Check Engine, свидетельствует о необходимости диагностики двигателя. Должен всегда появляться при включении зажигания, а после запуска двигателя – пропадать. Если эта лампочка продолжает гореть во время движения, необходимо проверить систему управления мотором.
  14. Лампочка активации световой сигнализации.
  15. Символ времени и температуры, переключаться с одного режима на другой можно при помощи кнопки 11.
  16. Индикатор разряда аккумулятора, эта лампочка должна всегда появляться при включении зажигания и пропадать после того, как мотор будет заведен. Если индикатор горит всегда, то этого говорит о том, что зарядный ток в бортовой сети отсутствует. Это может быть обусловлено выходом из строя регулятора напряжения либо генераторного узла, также лампа может загореться при недостаточном натяжении либо обрыве ремешка генератора.
  17. Символ включения ручного тормоза. Если ваша Нива Шеви стоит на ручнике, индикатор будет гореть при включении зажигания и запуске двигателя.
  18. Индикатор аварийно низкого давления моторной жидкости в двигателе. Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости.
  19. Резервный индикатор (автор видео – Артем С).

А еще интересно: Точки подключения сигнализации нива шевролеЩиток у «Нивы-Шевроле» имеет классическое расположение. Он смещен влево и находится сверху рулевой колонки. Такое положение дает водителю возможность наблюдать за показаниями датчиков, не поворачивая голову в сторону во время движения.

Обозначения лампочек

3. Контрольная лампа включения указателей поворота по левому борту

. Загорается зелёным мигающим светом при включении сигнала левого поворота.

4. Контрольная лампа включения указателей поворота по правому борту

. Загорается зелёным мигающим светом при включении сигнала правого поворота.

7. Контрольная лампа резерва топлива

. При загорании контрольной лампы резерва топлива, дозаправьте автомобиль при первой же возможности. Стрелка указывает правую сторону автомобиля, на которой расположен лючок бензобака.

8. Контрольная лампа включения габаритного света

. Загорается зелёным светом при включении наружного освещения.

9. Контрольная лампа аварийного состояния рабочей тормозной системы

Загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN», а также в момент включения стартера для контроля исправности самой лампы. Внимание

Запрещается эксплуатация автомобиля при постоянно горящей контрольной лампе аварийного состояния рабочей тормозной системы.

10. Контрольная лампа включения дальнего света фар

. Загорается синим светом при включении дальнего света фар.

13. Контрольная лампа включения блокировки дифференциала

. Загорается жёлтым светом при включении блокировки дифференциала.

14. Контрольная лампа «Check Engine»

. Загорание лампы при включении зажигания свидетельствует о самотестировании системы

При отсутствии неисправности лампа гаснет после пуска двигателя. Внимание

В случае обнаружения какого-либо дефекта в системе, лампа горит постоянно. Для определения причины следует прочитать ошибку при помощи диагностического оборудования.

16. Контрольная лампа заряда аккумуляторной батареи

. Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.

17. Контрольная лампа включения стояночного тормоза

. Загорается красным светом при включении стояночного тормоза.

18. Контрольная лампа недостаточного давления масла

Загорается красным светом при включении зажигания и гаснет после пуска двигателя. Внимание

При работающем двигателе горящая постоянным светом или мигающая контрольная лампа указывает на недостаточное давление в системе смазки двигателя. Дальнейшая эксплуатация автомобиля с горящей контрольной лампой запрещена.

19. Индикатор работы иммобилайзера

Другую справочную информацию по Chevrolet Niva (LADA) вы найдете тут.

Ключевые слова: панель приборов нива

2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

На LADA вариатор оказался популярней «робота» АМТ

Система отопления и вентиляции салона Lada 4×4 (ВАЗ 2121, 2131)

Характеристики и отзывы о двигателе ВАЗ 21179 (Лада Веста и XRAY)

Как снять магнитолу на Лада Ларгус

Как расшифровать и устранить коды ошибок на Chevrolet

В любом случае пока не выясните точную коды неисправностей шевроле нива автомобиль лучше не использовать. Чип тюниг Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива.

Данная процедура помогает извлечь дополнительную производительность заложенную в моторе. Весь процесс можно разделить на несколько этапов: В любом случае пока не выясните точную причину автомобиль лучше не использовать.

Коды ошибок и их расшифровка на Нива Шевроле

Чип тюниг Некоторые водители для того чтобы повысить мощность двигателя делают чип тюнинг Шевроле Нива. Бортовой компьютер говорит о скором техобслуживании автомобиля. Vehicle Overspeed. Скорость движения слишком высокая, рекомендуется сбросить.

Для детального тестирования можно коды неисправностей шевроле нива адаптером с ноутбуком: К ПК подсоединяется адаптер в соответствии с инструкцией по его эксплуатации. Компьютер подключается к диагностическому разъему.

Он может быть расположен слева на центральной консоли под рулем, под приборной панелью, за бардачком, под автомагнитолой. Все зависит от конкретного автомобиля. Уточните в технической документации месторасположения. На ПК запускается диагностический софт.

Программ в Сети множество, поэтому рекомендуется выбирать утилиту, разработанную специально под определенную марку машин. P—Ошибка контрольной суммы ПЗУ контроллера. P—Обрыв цепи управления реле стартера.

P—Короткое замыкание на массу цепи управления реле стартера.

Диагностика Нивы Шевроле

P—Короткое замыкание на источник бортовой сети цепи управления реле стартера. P—Неверный сигнал датчика массового расхода воздуха ДМРВизмеренный параметр коды неисправностей шевроле нива отличается от расчетного.

P—Тестовый импульс или интегратор канала детонации контроллера выходят за допустимые пределы. P—Короткое замыкание на источник бортовой сети цепи управления клапаном продувки адсорбера.

P—Короткое замыкание на массу цепи управления клапаном продувки адсорбера. Компьютерная диагностика Наиболее полная диагностика возможна при наличии компьютера или ноутбука.

Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень .

Замена передних СП

Снимают механизм ЭСП с передней двери для проведения ремонта деталей, или полной его замены. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению. Необходим стандартный набор инструментов.

Последовательность проведения работ:

  1. Снимаем пластиковую обшивку двери. Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и три внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку.
  2. Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса.
  3. Снимаем динамик.
  4. Демонтируем стекло передней двери. Для этого откручиваем болты крепления пластины стекла к планке, болт крепления направляющей двери. Отводим направляющую, вынимаем уплотнитель стекла, извлекаем стекло.
  5. Открепляем моторедуктор привода ЭСП от колодки с проводами питания.
  6. Вывинчиваем гайки крепления механизма к основанию двери, центральные и нижние гайки.
  7. Достаем механизм из дверного отверстия.Осматриваем механизм на наличие повреждений, проводим замену деталей. Далее устанавливаем в обратном порядке отремонтированный электростеклоподъемник, или заменяем новым.

А еще интересно: Силовой бампер на Ниву: купить или сделать своими руками

Возможные неисправности

Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки:

  1. Комбинация приборов не работает, при этом двигатель запускается нормально. Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.
  2. Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели.
  3. Не работают устройства — спидометр или тахометр. Вероятнее всего, это проблема электрического типа, необходимо разбирать щиток и искать неисправность.
  4. Не работают датчики — уровня топлива, температуры антифриза. Как показывает практика, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера (автор видео — канал Иг К).

Диагностика своими руками

В соответствии с сервисным руководством к автомобилю, контрольный щиток имеет собственную систему диагностики, которая позволяет проверить устройство, не снимая его.

Последовательность действий при диагностике такова:

  1. Зажигание нужно выключить и зажать клавишу сброса значений суточного пробега. Далее, зажигание включается, а клавиша отпускается. Стрелки на устройствах приборки должны пройти через всю шкалу несколько раз — это тест приборки.
  2. Затем зажмите кнопку сброса на пять секунд — это позволит произвести очистку памяти процессора.
  3. Теперь нажмите на клавишу сброса показаний одометра, на дисплее должна появиться версия используемого ПО. Когда вы нажмете кнопку еще раз, ан дисплее должны появиться цифры. Цифра 0 говорит о том, что поломки в работе приборки отсутствуют, 1 — вышел из строя микропроцессор, 2 — оборвалась цепь контроллера горючего, 4 или 8 — увеличенное либо пониженное напряжение в бортовой сети. В том случае, если поломок будет несколько, на экране появится сумма кодов. К примеру, 14 — это ошибки 2, 4 и 8, неисправность 10 — это ошибки 8 и 2 и т.д.

Особенности панели приборов Шевроле Нива

Любой автомобиль в наше время имеет приборную панель, благодаря которой водитель с лёгкостью может отслеживать состояние всех систем автомобиля и вовремя производить ремонт или замену комплектующих элементов

Прежде чем рассматривать комплектацию панели на Нива Шевроле, стоит уделить внимание особенностям устройства и способу расположения системы внутри салона. К числу особенностей можно отнести следующие параметры:

  • Данная модель, в отличие от своих предшественников, комплектуется только электронными ПП.
  • Весь модуль расположен над уровнем руля и занимает выгодное положение, позволяющее водителю легко рассмотреть все индикаторы и показатели работы авто.
  • Дополнительным удобством служит то, что сведения от работающих систем машины поступают сразу в модуль. Это позволяет своевременно оценить состояние ключевых систем и при необходимости исправить неполадки.
  • При включении система автоматически предлагает провести диагностику состояния всех узлов.

Водитель может самостоятельно заменять перегоревшие элементы, но для полной проверки и ремонта приборов необходимо обращаться в салон.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автовиртуоз
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
