Принцип работы БУ ЦЗ

Посмотрим на схему, прилагаемую к инструкции по установке замков Convoy X400:

Схема подключения БУ ЦЗ

Моторы актуаторов включены «в параллель». Синий и зелёный провода – силовые. Чёрный шнур – это масса, а вот кабели «белый» и «коричневый» являются управляющими. По секрету скажем, что коричневый шнур является входом запирания, то есть закрытие происходит, когда он подключен к массе.

Если собачку на водительской двери принудительно закрывают, в главном актуаторе срабатывает концевик, и коричневый шнур оказывается на «массе». Блок сразу подаёт напряжение на все актуаторы (происходит запирание). Чтобы отпереть замок, нужно достичь следующего: на «коричневом» кабеле массы нет, а на «белом» она есть. Тогда стержни актуаторов выдвигаются. А провода для «Manual Switch» – это дополнительные входы, но управление по ним производится так же.

Нужно отметить один нюанс. Если шнур, белый или коричневый, замкнуть на массу надолго, то всё срабатывает, как надо. Потому и переключатель «Manual Switch» должен быть тумблером, а не кнопкой.

Тумблер 4-контактный, 2 положения

Хотя, сдвоенная кнопка тоже может служить выключателем, но при условии, что прижимать её будут в течение 0,8 секунд (непрерывно). Основываясь на этом свойстве, сигнализацию можно подключать к управляющим проводам ЦЗ. Время удерживания реле в сигналке настраивают на 0,7-0,8 с, и этого оказывается достаточно.

Подключение сигнализации к машине с центральным замком

Большинство современных автомобилей оборудовано центральным замком. Наряду с охранной сигнализацией, он также выполняет защитные функции. Поэтому, данные отдельные системы должны работать согласованно, и зависит это от правильно выполненного монтажа.
Основная функция центрального замка заключается в открывании и закрывании замков, установленных на дверях, багажнике, капоте и на люке бензобака. Когда закрывается водительская дверь, то одновременно, запираются и другие элементы кузова. Для управления центральным замком существует кнопка, установленная в салоне и брелок с пультом. Учитывая особенности обоих устройств, следует помнить, что схемы автомобильной сигнализации и центрального замка должны быть совместимы между собой, а их работа происходить синхронно.
После установки сигнализации, в автомобиле появляются дополнительные полезные функции:

Автоматическое закрытие люка и опущенных дверных стекол.
По команде с пульта управления можно дистанционно запустить и прогреть двигатель.
Создать имитацию поломки двигателя, чтобы угонщик задержался в салоне.
Полная блокировка запуска двигателя.
Управление автомобилем с помощью СМС-сообщений.

В некоторых случаях, установка автомобильной сигнализации производится одновременно с центральным замком. Это дает возможность сразу совместить между собой электрические схемы обоих устройств.

Какой центральный замок лучше выбрать

Итак, при выборе ЦЗ необходимо обращать внимание на его функционал, особенно если автомобиль такого замка не имеет. Простейший замок способен только открыть и закрыть все двери автомобиля

Как правило, в самых простых версиях отдельной кнопки в салоне или пульта для дистанционного управления не предусмотрено. Водителю потребуется по старинке утапливать блокиратор (закрытие) или вытаскивать его наверх (открытие) на водительской двери.

Это действие позволит закрыть или открыть все двери из салона. Снаружи ЦЗ срабатывает тогда, когда водитель открывает или закрывает водительскую дверь ключом.

Однако варианты с расширенным функционалом могут предполагать отдельный пульт, а также специальную кнопку в салоне. Но и это еще не все. Более дорогие центральные замки позволяют осуществлять контроль над состоянием дверей в автомобиле, причем каждой в отдельности.

Читать далее: Замена крестовины карданного вала ВАЗ 2107: как снять, поменять, какие лучше поставить, инструкции с фото и видео

Также можно управлять замком багажника, капота или лючка бензобака, инициировать закрытие окон (дотяжку) в случае наличия электрических стеклоподъемников.

На практике, возможность частично блокировать двери очень удобно в том случае, если водитель часто перевозит детей в машине. Также возможность блокировать только отдельные двери позволяет повысить безопасность. Например, возможность открыть только водительскую дверь и заблокировать остальные снижает риски кражи вещей из авто, разбойного нападения и т.д.

Достаточно удобна и двухэтапная разблокировка дверей автомобиля (первое нажатие на пульте открывает только дверь водителя, а второе все остальные двери). Казалось бы, при выборе лучше отдавать предпочтение решениям с расширенным функционалом. Однако на деле вполне можно обойтись и простым ЦЗ, который работает в паре с сигнализацией, открывая и закрывая двери при поступлении сигнала о постановке на охрану или снятии с охраны.

Более того, простые варианты представлены обычным механическим центральным замком. Такая версия достаточно надежна, в то время как отдельная дистанционная блокировка дверей сложнее и может чаще давать сбои и выходить из строя.

С учетом того, что дистанционное управление зависит от брелка или кнопки на ключе, проблемы могут возникать в результате того, что садятся батарейки, повреждаются кнопки управления замком и т.д.

На практике, сегодня лучшим решением считается центральный замок, совмещенный с сигнализацией. Данный вариант означает, что все системы безопасности работают в связке, это удобно и практично. Также можно подобрать комплект оборудования одного производителя, что исключает конфликты устройств, сложности подключения, программирования и т.д.

Если же рассматривать выбор центрального замка в машину, не следует останавливаться на бюджетных вариантах. Обычно подобные изделия служат не долго, замок может заклинить. В случае покупки более дорогих аналогов, следует проверить тягу, крепления, осмотреть весь комплект.

Как правило, замок хорошего качества не может стоить дешево. Однако среди неплохо зарекомендовавших себя вариантов можно выделить Tiger, Convoy и StarLine

Также перед приобретением важно учитывать тип крепления и достаточную мощность привода, чтобы устройство корректно работало в автомобиле той или иной модели и марки

https://youtube.com/watch?v=QwQIcpG2_iY

Подключение «сигналки» в зависимости от типа ЦЗ

В зависимости от типа замочного изделия установка и подключение охранного комплекса будет проходить по-разному. Перед выполнением процедуры соединения надо найти сигнальные электроцепи.

Для этого следует разобраться в видах управляющих модулей для ЦЗ:

Блок с минусовой полярностью. Когда вы замкнете один из сигнальных контактов на заземление, замочные устройства автоматически закроются. Их открытие осуществляется посредством замыкания на землю второго контакта.
Управление модулем производится посредством плюсовой полярности. В этом случае процедура открытия и закрытия дверей осуществляется аналогично. Только на каждый из контактов подается напряжение +12 вольт.
Модуль может работать с переменным сигналом. Один выход устройства подключается на землю к кузову, а на другой поступает 12 вольтовое напряжение. Это приводит к отпиранию замочных устройств. При изменении полярности выполняется закрытие девайсов. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.

Для первого случая найти выход можно с применением контрольной лампочки. Световой индикатор подсоединяется к массе машины, то есть ее кузову, после чего каждый выход диагностируется отдельно. Если необходимо найти плюсовой выход, то контрольная лампа подсоединяется к положительному контакту.

ЦЗ с минусовой полярностью

Схема для подсоединения ЦЗ с минусовым потенциалом

Выходы охранного комплекса, применяющиеся для ЦЗ, разделяются на силовые и сигнальные. Если речь идет об устройстве с минусовой полярностью, то для соединения будут использоваться реле. Имеются в виду элементы, с помощью которых можно отпирать и закрывать замочные изделия.

Подключить сигнализацию к центральному замку можно в соответствии с приведенной схемой:

Контакт зеленого цвета подсоединяется к разъему охранного комплекса. Он применяется для закрытия дверных замков.
Белый выход также идет к блоку «сигналки», предназначен для открытия замков.

В соответствии со схемой верхний узел системы выполнен в виде реле закрытия. Разомкнутые контактные компоненты подсоединяются к заземлению, кузову машины. А общие выходы должны быть соединены с сигнальными контактами замочного устройства. Учтите, что от штекера процессорного модуля кабели отрезать не надо, к ним необходимо подсоединить выходы, о которых мы рассказали выше.

В некоторых моделях охранных комплексов в качестве выходов применяются не контактные компоненты реле, а слаботочные сигнальные каналы.

ЦЗ с плюсовой полярностью

Схема соединения будет выглядеть идентично. Только нормально разомкнутые контактные элементы должны подключаться не к кузову автомобиля, а к положительному выводу. Верхнее реле является запирающим, а нижнее устройство предназначено для открытия дверных замков. Вместо этих компонентов могут использоваться сигнальные контакты. Но при такой схеме диодные элементы должны указывать на штекер замка.

ЦЗ с реверсированием полярности

Схема для подсоединения ЦЗ с реверсивной полярностью

Замочное устройство, работающее с переменным потенциалом, подсоединить труднее всего. Процессор ЦЗ должен включать в свою схему реле. Два контактных элемента, соединенные от штекера модуля замка к исполнительным механизмам, необходимо подключить к штекеру «сигналки». Речь идет о контактах, расположенных посредине

При выполнении этой задачи важно не перепутать провода. При активации верхнего реле должно произойти закрытие замков, а не наоборот

Основные особенности данной схемы:

На контакт под номером 1 при отпирании ЦЗ подается плюсовой импульс, а на компонент под номером 2 — минусовой.
При принудительном открытии схема изменяется. Первый выход оказывается заземленным, а на второй контакт поступает плюсовой импульс.
После подключения компонентов в соответствии со схемой контакты под первым и вторым номером не контактируют со штекером управляющего процессора центральным замком. Этот момент можно назвать недостатком, поскольку автовладельцу придется вмешаться в штатную проводку и разорвать соединение.

Управление замочным устройством по методу реверсивной полярности более актуально на машинах производства США, причем не на всех моделях. А охранные комплексы, которые оснащаются не реле, а управляющими устройствами, сегодня не изготовляются.

Как устроен

Система центрального замка авто включает:

Датчик входной: концевые выключатели и микропереключатели.
Блок – управление центральным замком.
Актуаторы.

К входным датчикам относится:

Концевые дверные выключатели – отвечает за расположение дверей авто, передавая сигнал на блок питания.
Микропереключатели – отвечают за конструктивные элементы запирающего устройства.

Два микропереключателя – фиксируют кулачковый механизм передних дверей: один отвечает за сигнал «lock» (блокировка), а другой «unlock» (разблокировка).
Ещё два – отвечают за центральный замок.
Микропереключатель рычажного механизма привода замка.

Такое устройство подразумевает передачу сигнала от микропереключателей сначала в блок управления, затем в цепь питания, по которой сигнал идёт на двери (актуаторы), крышку багажника и лючка бака для топлива. Результат: замки открываются.

Система работает дистанционно (ДУ): На ключе зажигание есть специальная кнопка ДУ, сигнал передаётся на антенну, с неё – в блок. Радиус действия ДУ -10 метров. Можно сделать подключение к сигнализации.

Принцип работы ЦЗ

Блокировка и разблокировка автомобильных дверей и других элементов кузова осуществляется поворотом ключа в одном из дверных замков или нажатием кнопки, установленной в салоне. Управляющие сигналы посылаются на электронный блок, который отдает команды приводам на запирание или отпирание замков дверей, багажника и люка бензобака.

Передача сигналов происходит по проводам или бесконтактным образом — когда импульс поступает с дистанционного пульта на антенну и затем в блок управления.

В системе ЦЗ также предусмотрена функция автоматической разблокировки всех замков при попадании автомобиля в ДТП.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
Блок управления. К нему мы, впоследствии, подведем все провода;
Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

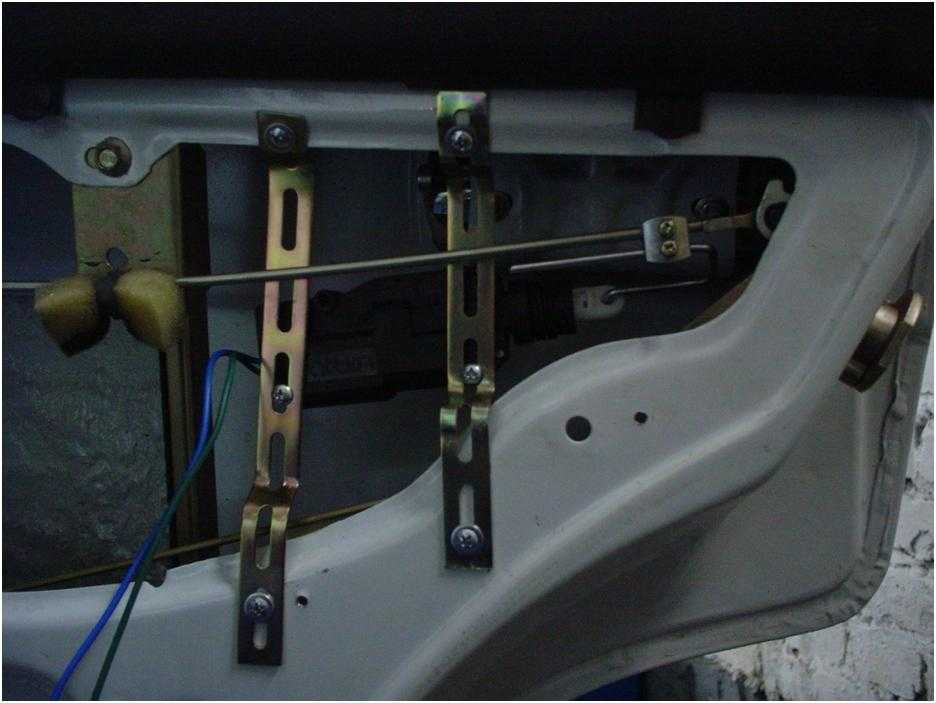

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Устройство и принцип работы центрального замка

Актуатор центрального замка.

Основными элементами любого автомобильного центрального замка являются:

Датчики;
Блок управления;
Исполнительные устройства (актуаторы).

В подавляющем большинстве современных конструкций этих систем в роли входных датчиков используются микропереключатели и концевые выключатели. Роль последних заключается в том, чтобы зафиксировать то текущее положение, в котором находится та или иная дверь. Что касается микропереключателей, то их функция — это фиксация текущего положения конструктивных элементов дверных замков.

Положение механизма каждого замка микропереключатели фиксируют в двух положениях: «Заблокировано» и «Разблокировано». Сигналы от них поступают в электронный блок управления, где они обрабатываются, после чего формируются соответствующие команды, передаваемые на исполнительные устройства дверных замков, так называемые акуаторы.

Они представляют собой, по сути дела, электрические двигатели постоянного тока. К валам, расположенным на их роторах, присоединены редукторы, которые преобразовывают вращательное движение в возвратно-поступательное. Именно благодаря ему и производится открывание или закрывание замков и, соответственно, капотов, лючков бензобака.

Интересно, что в некоторых разновидностях центральных замков ранее использовался не электрический, а пневматический привод. Еще относительно недавно выпускался ряд моделей автомобилей Mercedes и Volkswagen, имевшие в своей конструкции акуаторы именно такого типа. Сейчас на серийных моделях они уже не используются.

Брелок центрального замка для дистанционного управления.

Еще одним важным компонентом всех современных центральных замков является система дистанционного управления. Схематично она состоит из миниатюрного передатчика, вмонтированного в ручку ключа зажигания или брелок, и приемной антенны, расположенной непосредственно в центральном блоке управления. Радиус действия таких систем дистанционного управления составляет около десяти метров.

Следует заметить, что центральный замок любого современного автомобиля работает вне зависимости от того, включено ли в машине зажигание или нет. Когда производится запирание входных дверей, микропереключатель формирует соответствующий сигнал и передает его блоку управления. Тот обрабатывает его и посылает соответствующие управляющие сигналы всем акуаторам. Последние приводятся в положение «Заперто». Соответственно, при отпирании входных дверей автомобиля происходит аналогичный процесс с той лишь разницей, что блок управления формирует исполнительный сигнал, который привадит все акуаторы в положение «Открыто». В случае дистанционного управления все происходящие процедуры аналогичны, просто сигнал в блок управления передается не от микропереключателя замка входной двери, а от передатчика по радиоканалу.

В случае возникновения дорожно-транспортного происшествия двери, которые заблокированы, автоматически разблокируются. При этом соответствующий сигнал в блок управления направляется системой пассивной безопасности автомобиля.

Схемы подключения сигнализации к ЦЗ

Первый из возможных вариантов уже рассмотрен: от БУ ЦЗ к сигналке протягивают два провода, которые являются управляющими.

Контактный переключатель, показанный на схеме, в этом случае лучше исключить. Его роль, как легко понять, будет играть сигнализация (основной блок). Где отдельных отводов нет, можно выполнить Т-образные соединения, подключаясь к проводам концевиков. Такой вариант является стандартным, но не единственным.

Стандартный вариант соединения блоков

Итак, у нас есть блок управления замками (БУ ЦЗ), а также блок сигнализации. Последний снабжён парой реле, отводы которых находятся на отдельном разъёме. Где этот разъём расположен, нужно найти в инструкции (там же приводится распайка). Схема подключения будет выглядеть так:

Классификация

Принципиальное отличие систем центрального управления замками дверей кроется в способе распределения сигналов:

управление производится единым блоком (централизованное);
каждая дверь имеет отдельные блоки управления, которые работают в паре с центральным блоком (децентрализованное).

ЦЗ является составляющей не только системы комфорта авто, но и важным элементом пассивной безопасности. Большое количество сопутствующих функций, которые стали возлагаться на систему централизированного отпирания дверей (к примеру, автоматическое открытие всех дверей в случае аварии) обусловили более частое использование систем с децентрализированным управления.

Системы, в которых весь функционал реализирует единый блок управления центральным замком, применяются лишь в бюджетных вариантах исполнения. Отошли конструкторы и от систем с вакуумным управлением. Управление сервоприводами дверей осуществлялось с помощью вакуумного замка. Внутри последнего расположен компрессор, создающий разряжение либо давление в вакуумной системе (отпирание и закрытие, соответственно). Подобные механизмы любили устанавливать на своими авто Mercedes, Volkswagen. Любая из указанных конструкций может иметь дистанционное управление (ДУ).

Устройство

Конструкция центрального замка автомобиля предполагает наличие:

сервоприводов (моторчиков);
главного блока управления (на авто с децентрализированным управлением дополнительных блоков для каждой двери);
входных датчиков.

В качестве актуаторов используются обычные электрические двигатели постоянного тока. В конструкцию сервопривода входят:

электродвигатель;
зубчатое колесо;
шток;
демпферные наконечники;
пыльник.

Во время подачи тока вал электродвигателя через шестерню вращает зубчатое колесо. Последнее двигает шток. Демпферные наконечники смягчают удар при достижении штоком мертвых точек. Пыльник защищает шток от попадания влаги, пыли и грязи (незаменимый компонент, если двери внутри обрабатываются антикорозийкой.

Сервопривод имеет всего два положения: «вкл/выкл». Шток может быть прикреплен как к тягам (прерогатива универсальных устройств), так и крепится непосредственно к механизму запирания дверей. Внутри моноблока актуаторов может быть расположен концевик.

Именно концевые переключатели в дверях автомобиля и микропереключатели выступают в роли входных датчиков. Они контролируют положение запорного механизма. Соответствующий сигнал о положении штока поступает в главный блок управления.

Для фиксации текущего положения элементов запорного механизма (замка) используются микропереключатели. Форма кулачкового механизма, который устанавливается только в водительской двери автомобиля, определяет положение для формирования сигнала микропереключателями. Понимая, в каком состоянии находится замок, они отправляют в блок управления два типа сигналов: (Locked) «закрыто» и (Unlocked) «открыто».

Отдельные микропереключатели отвечают за контроль положения «язычка» замка. Иными словами, за закрытие самой двери. Когда дверь открыта, контакты переключателя замкнуты. Поэтому активировать ЦЗ авто невозможно. Зацепление «язычка» за ригель изменяет положение контактов.

Блок управления ЦЗ представляет из себя интегральную схему-распределитель импульсов.

Блок ЦЗ Opel в разборе

Основные неисправности в работе ЦЗ с ДУ

1. Отказ открытия дверей.

Такая неисправность может возникнуть при:

разряде элемента питания в ключе (его следует заменить);
значительном разряде аккумуляторной батареи;
примерзании механизмов замка (лучший способ оттаивания – подача теплого воздуха под обшивку двери);
неисправности передающего тракта ключа, неисправности платы, попадании в него влаги (требуется вскрыть ключ и произвести очистку при помощи спирта);
отказе приемного тракта в авто, проблемах по питанию (необходимо проверить предохранители);
возникновении проблем с охранным устройством автомобиля.

2. Отказ закрытия дверей.

Обычно неисправность связана с некорректной работой концевых выключателей (следует отрегулировать подвеску дверей), неправильной работой стеклоподъемников (временно можно закрыть стекла вручную).

3. Произвольное срабатывание дверных механизмов.

Причиной такого поведения может быть неисправность электропроводки, плохие контакты разъемов. Определить точное место неисправности может помочь компьютерная диагностика.

Неисправность системы центрального замка с дистанционным управлением является сложной технической проблемой. Её своевременный ремонт поможет предотвратить несанкционированный доступ в автомобиль.
