Меняем лампочки галогеновые на ваз 2110

Стандартная головная оптика автомобиля Ваз 2110

Фары Киржач

Она, как правило, не блещет разнообразием.Из всех известных производителей вазовская линейка ограничивается двумя основными позициями:

Фарами Киржач, которые производит завод Автосвет. Такие фары можно спокойно приобрести за ценовой диапазон 2500-2700 рублей;
Фарами Бош, цена которых значительно ниже.

Стоит заметить, что большинству водителей, в первую очередь, важен ближний свет, который должен быть ярким. Фары Киржач оснащены линзой ближнего света, а для дальнего используется отражатель.
Что касается Бош, то они используют отражатели в обоих случаях.

Разница отражателя и линзы

Лампа галогенная на ваз 2110

Она заключается в том, что линза имеет значительно более четкую световую линию. Отражатели напротив, являются зависимыми элементами, хотя и имеют слабую засветку с боковой стороны под ближний свет.
Это лучше сказывается на качестве света при пасмурной погоде. Что касается использования фар в ночное время суток, то для того чтобы освещение было максимально продуктивным, большинство экспертов рекомендуют, в первую очередь, правильно отрегулировать фары, а во-вторых, использовать вместо традиционных, галогеновые лампы.

Преимущества галогеновых ламп по сравнению с обычными

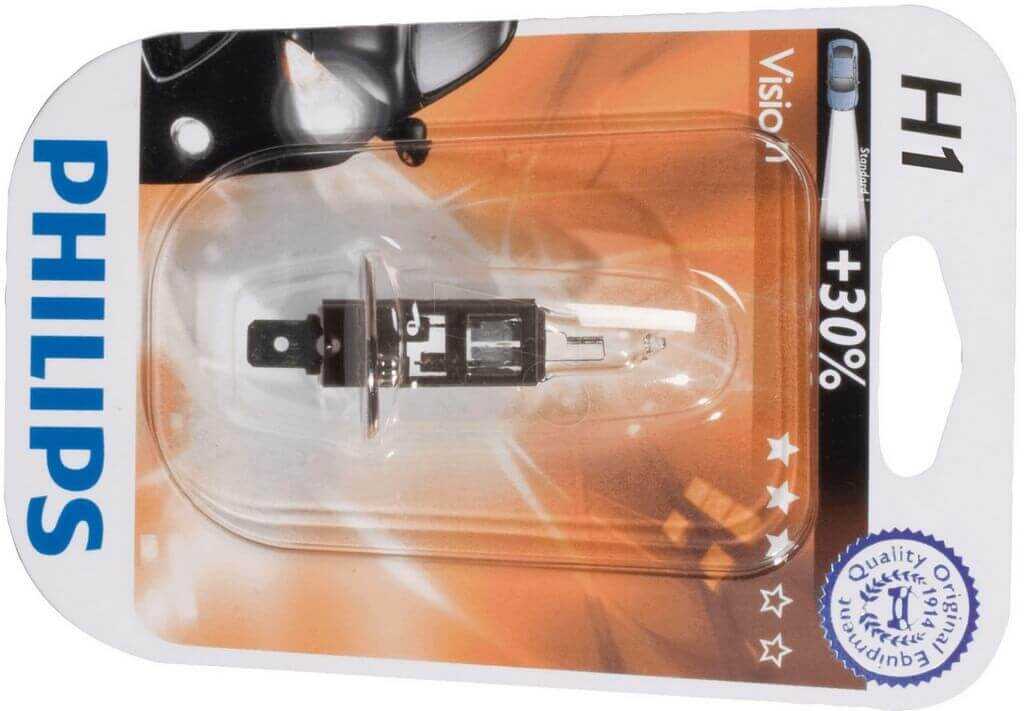

Лампы галогеновые ваз 2110

Давно минули те лета, когда люди отдавали предпочтение традиционным лампам, используемым в фарах. Сегодня галогеновые и ксеноновые лампочки нового поколения практически полностью вытеснило старые образцы и успешно применяются в автопромышленности.Итак:

Галогеновые лампы, в частности, дают возможность водителям отлично видеть ночную дорогу. А это уже огромный плюс, который дает водителю не только комфорт и возможность путешествовать по автострадам в ночное время, но и высокую степень безопасности.
Галогенные лампы для автомобиля представляют собой специальную колбу, состоящую из жаростойкого кварцевого стекла. Колба наполнена смесью газов особого типа, которые еще называют йодистыми или бромистыми. Благодаря таким газам нити накала способны самовосстанавливаться.

Лампы галогеновые на ваз 2110

Галогеновые лампы для автомобиля обладают улучшенной цветопередачей и дают возможность чисто химическим путем получать различные оттенки света.
Благодаря смеси веществ в галогеновых лампах, они значительно увеличивают срок службы ламп, уменьшая степень испарения вольфрама.
В галогеновых лампах используется кварцевое стекло, на которое нанесено специальное фильтрующее вещество, не пропускающее ультрафиолетовые лучи. Именно из-за этого параметра, освещаемые “галогенками” предметы не выгорают.
Галогеновые лампы также предназначены для борьбы с тепловым излучением. Это происходит благодаря дихроичным отражателям, используемым в этих лампах.
В галогеновых лампах можно вручную регулировать яркость освещения. Это делается путем замены отражателя, который может быть разной формы или диаметра.

Виды галогеновых ламп

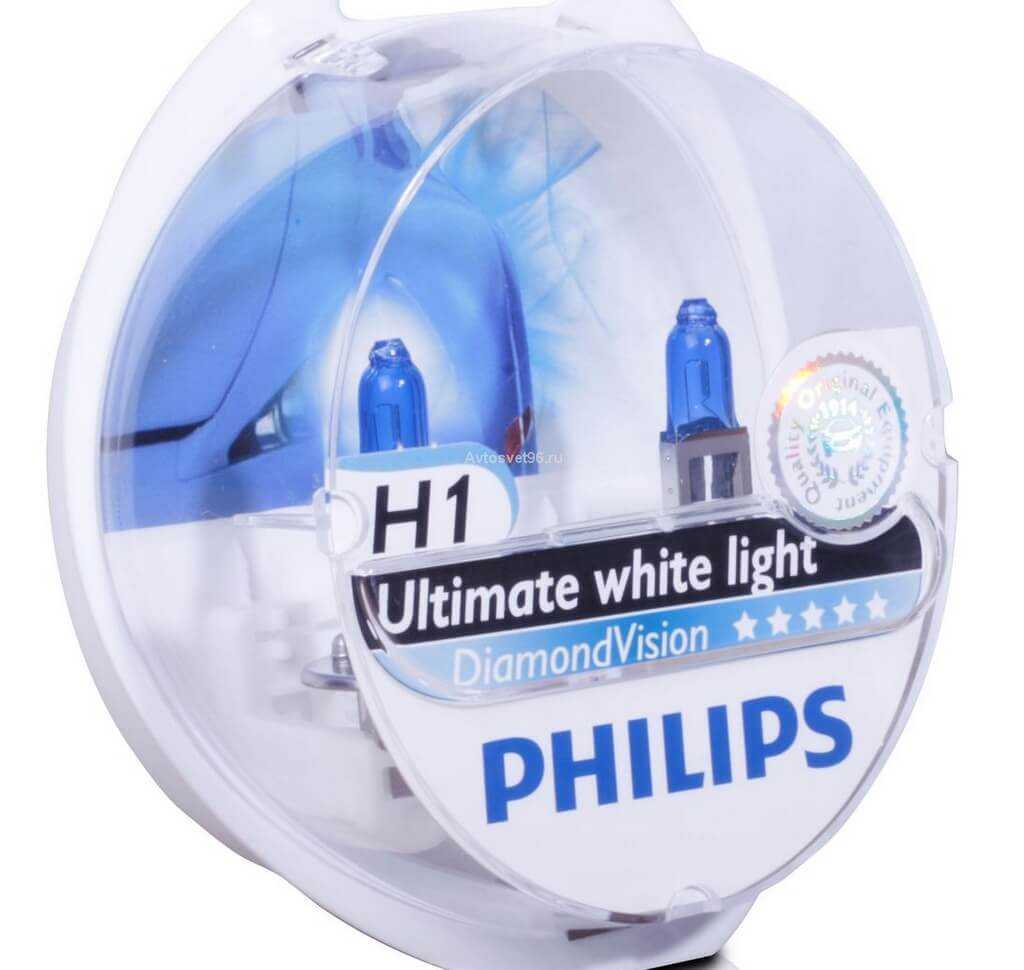

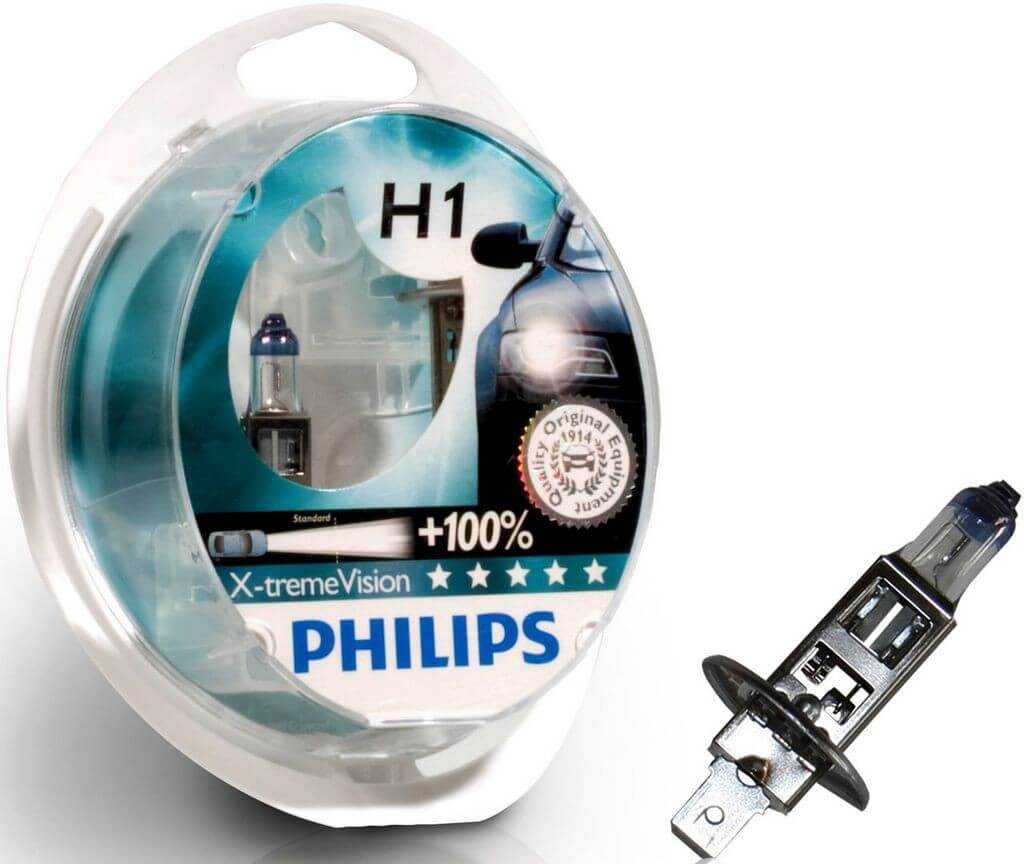

Лучшие галогеновые лампочки h1 в ваз 2110

Самыми распространенными на сегодняшний день являются следующие виды галогеновых ламп для автомобиля:

Галогеновые лампы линейные, в которых применяется спиральная нить накала и прозрачная кварцевая трубка;
Галогеновые лампы капсульные, которые отличаются малыми размерами и в которых не применяется защитное стекло;
Галогеновые лампы, в которых применяются стеклянные отражатели;
Галогеновые лампы, в которых применяются параболические стеклянные отражатели.

Какие лампы используют водители в ВАЗ 2110

Оптика в каждом автомобиле настроена под разные световые элементы. За формирование отвечает рефлектор или линза. В качестве источника доступны следующие типы ламп:

классические галогеновые;
ксеноновые;
светодиодные.

Стандартные лампы для фар ВАЗ 2110 — галогеновые. Оптика отличается в зависимости от года выпуска и может быть с рефлектором или линзой. Ксеноновая или светодиодная деталь не сможет сформировать правильную световую полку из-за неподходящего размера колбы в штатной фаре «десятки».

На корпусе оптики нанесена специальная маркировка, которая говорит о типе рефлектора и виде используемых ламп. В случае монтажа непредусмотренной заводом-изготовителем детали могут возникнуть вопросы со стороны сотрудников ДПС.

Ксенон

Молодые люди часто устанавливают газоразрядные лампы в переднюю оптику ВАЗ. Чаще всего этому подвергаются модели с линзой, отвечающей за свет. Переделка требует монтажа дополнительных компонентов в виде:

блока розжига для каждой лампы;
дополнительных плавких предохранителей;
усиленного реле.

Также требуется сделать прорезь в кожухе фары для прокладки проводов питания.

Фара с такой модернизацией обладает увеличенным световым потоком и яркостью луча. К минусам относится несоответствие светотеневой границы и галки требованиям ГОСТа и постоянное ослепление встречных водителей в темное и светлое время суток.

Ксенон часто монтируют в ПТФ ВАЗ 2110 и ВАЗ 2112, что также грубо нарушает правила дорожного движения.

Галоген

Фары ВАЗ 2110 разработаны с учетом применения галогена. Добиться оптимального освещения можно с помощью деталей от известных производителей:

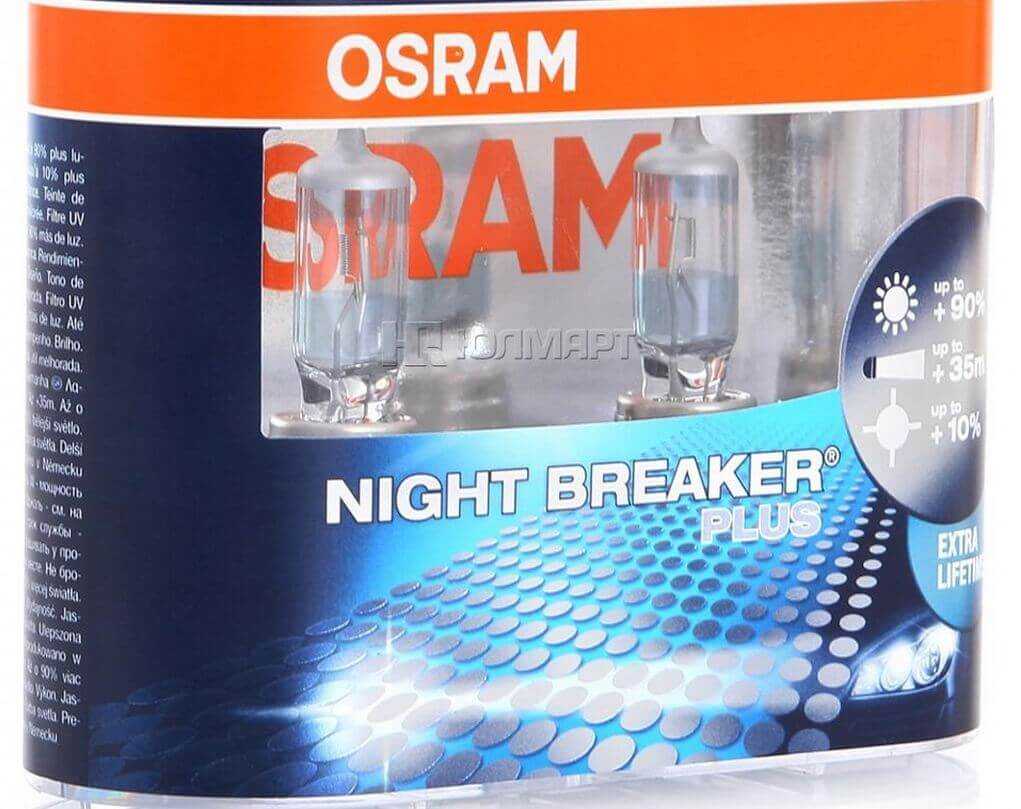

С помощью серии Night Breaker от Osram можно не только существенно расширить световой поток и увеличить силу луча, но и добиться белого оттенка, который внешне напоминает ксенон с температурой 4300 К.

Лампы с улучшенными характеристиками не требуют дополнительных доработок фары и монтируются в штатное место. Потребляемая мощность составляет 55 Вт, что полностью соответствует применяемым с завода стандартным лампочкам ближнего света.

Светодиодные

Китайские производители предлагают светодиодные лампы на ВАЗ 2110. Такие детали достаточно много стоят и нередко оснащаются дополнительным блоками управления, системой охлаждения и контроллерами.

Отечественная оптика Киржач оборудована линзой, но даже она не справляется с диодами для формирования требуемой галки и горизонтальной полосы. Дело в том, что в дорогих автомобилях со светодиодной оптикой используются линзы премиум-класса со специальной шторкой и измененным собирающим элементом.

Чтобы добиться качественного света с применением ксенона или светодиодов, требуется замена штатных фар на изделия от тюнинг-ателье или самостоятельная установка дорогостоящих линз и блоков управления.

Что следует знать об оптике авто?

На современном автомобиле установлено большое количество осветительных приборов.

Все они объединены в единую систему освещения, которая выполняет такие функции:

освещает дорогу и обочину;
сигнализирует о намерениях водителя;
информирует о габаритах авто;
освещает салон, подкапотное пространство, багажное отделение и т.д.

Все приборы делятся на внешнее и внутреннее освещение. К внешнему относятся передние блок-фары, поворотники, габариты, , подсветка номерного знака, противотуманные фары на ВАЗ 2112. Передние фары на ВАЗ 2112 представляют собой блок, в котором находится несколько осветительных приборов: лампы ближнего и дальнего света, , ДХО.

Поворотные и габаритные огни являются сигнализирующими. Первые предупреждают о намерениях водителя выполнить тот или иной маневр, вторые информируют о габаритах автомобиля. Они встроены в переднюю блок-фару и задние фонари. Особенностью сигнализирующих приборов является то, что они светят желтым светом и синхронно.

Требования по установке на авто дневных ходовых огней появилось недавно. Они имеют интенсивный свет, их функция — улучшать видимость автомобиля при движении в дневное время. При их отсутствии эту функцию выполняет ближний свет или ПТФ. Противотуманные фары на ВАЗ 2112 предназначены для передвижения во время непогоды, когда плохая видимость. Спереди они устанавливаются парно. Сзади могут отсутствовать.

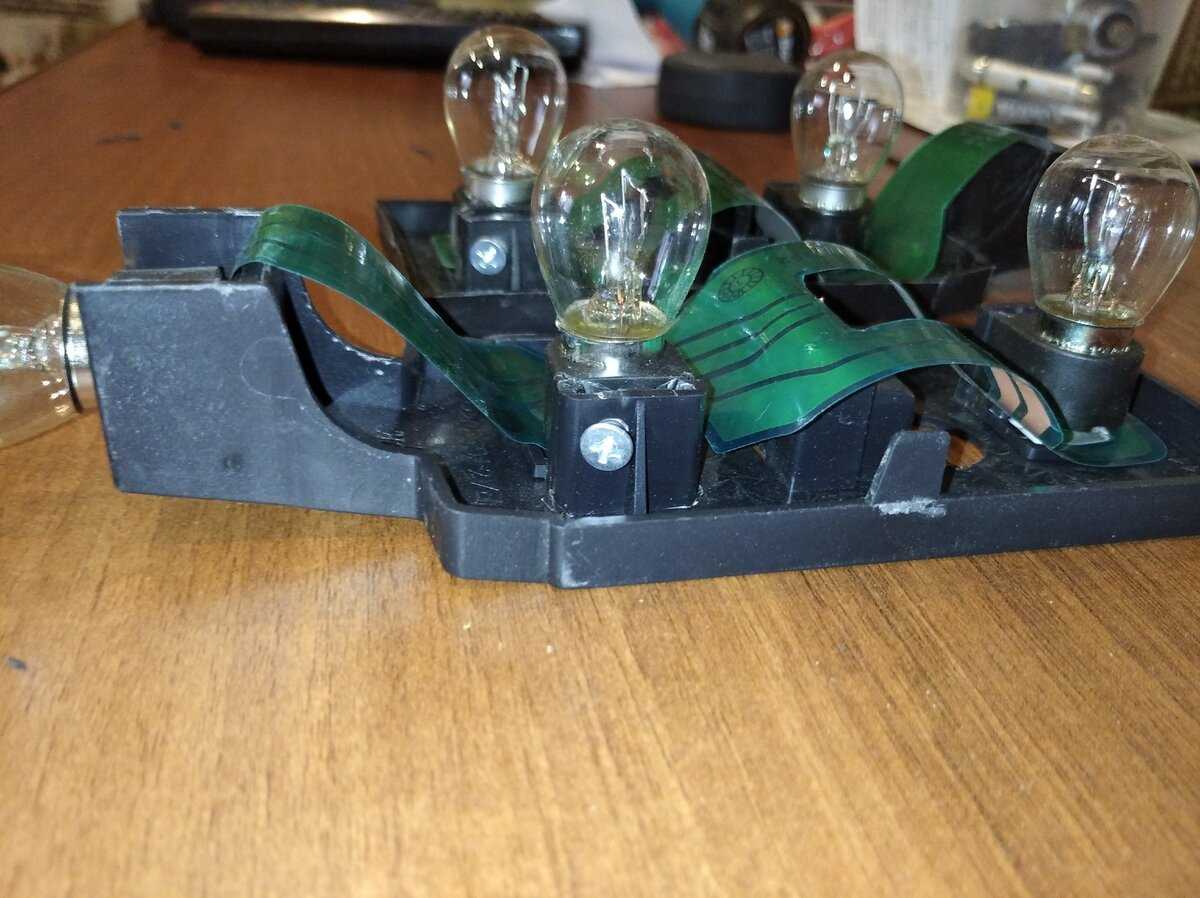

Задние фонари ВАЗ 2112, как и передние фары, представляют собой блок-фары. Они включают наружный фонарь, поворотные и габаритные огни.

Задние фонари ВАЗ 2111

К задней оптике относится стоп-сигнал, фонарь для багажного отделения и подсветка номерного знака.

Внутреннее освещение составляют: фонари подсветки салона, подкапотного пространства, дверные габариты, фонарь багажника, вещевого ящика, подсветка приборной панели.

Особенности выбора

Автомобильная оптика постоянно развивается и на данном этапе можно назвать следующие ее виды:

галогенная;
ксеноновая;
светодиодная;
лазерная.

Галогенные лампы своей конструкцией напоминают обычные лампы накаливания: в стеклянной колбе находятся электроды с нитью накаливания из вольфрама. Из-за высокой температуры нагрева галогенки быстро выходят из строя, так как перегорает вольфрамовая нить. Главным преимуществом этих ламп является низкая стоимость.

Ксеноновые лампы светят гораздо ярче галогенных. При этом в них отсутствует нить накаливания, поэтому им не страшны удары и вибрации. Ксенон долговечен, экономичен. Недостаток в том, что менять приходиться обе лампочки, так как при эксплуатации снижается яркость, поэтому свет ламп будет различным. Кроме того, для ксеноновой оптики необходима установка блока розжига.

Светодиодная оптика имеет яркий свет, экономное энергопотребление, долгий срок службы, не нагревается. Еще одним преимуществом является возможность установки светодиодов разного цвета. Недостатком является низкая эффективность. Для качественного освещения необходимо большое количество светодиодов (автор видео — Pro Sport).

В лазерной оптике используются лазерные светодиоды, отличающиеся большой мощностью и небольшими размерами, свет у них очень яркий. Недостатком лазерных осветительных элементов является сложность управления.

При выборе оптики следует руководствоваться следующими факторами:

Выбирая лампы нужно учитывать параметры (тип цоколя, маркировку и т.д.), которые указаны в руководстве по эксплуатации.
Нельзя устанавливать ксенон на ВАЗ 2112 в галогенную оптику

При установке ксенона необходимо менять оптику на соответствующую линзу.
Обращать внимание следует на производителя, и покупать осветительные приборы известных фирм. У продавца следует требовать сертификат, в котором указано, что данная продукция может использоваться в европейских странах.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ (ЗАДНИЕ И ПЕРЕДНИЕ ГАБАРИТЫ)

Теперь нам осталось лишь разобраться почему происходят такие проблемы, и каким образом их решать, например, как заменить габаритную лампу на ВАЗ 2114 в любой части авто. Итак, для начала разберемся почему не горят габариты, какие у этого могут причины:

Отсутствие напряжения на фарах;
Перегорели лампы;
Сгорел предохранитель;
Вышел из строя блок предохранителей;
Сломалась кнопка включения огней.

Итак, теперь нам необходим разобраться в каждом конкретном варианте подробнее, например, почему не горит левый задний габарит. Первая и самая логичная причина – просто вышел ресурс лампы, и она перегорела, также как это бывает с обычными домашними лампочками. Теперь ее нужно заменить, делается это аналогично во всех частях авто:

Сначала нужно отыскать где изнутри находится корпус фары или подворотника и снять защитный кожух, на ВАЗ 2114 на нем прямо написано, как это делается. Вытащится все вместе с цоколем;
Теперь в цоколе нужно отыскать габарит и аккуратно вытащить его оттуда;
Вынимаем лампу, она здесь просто вставляется на защелке;
Вставляем новую, так, чтобы она щелкнула и собираем все в обратной последовательности.

Что же касается предохранителей если не горит задний правый габарит, то чтобы обойтись без специальных инструментов и диагностировать причину нужно просто заменить подозрительный предохранитель на новый и посмотреть исправится ли ситуация. Если лампы загорятся, то дело было в нем, а если нет, значит, придется искать причину дальше. Задний габарит – постоянно не горит. Очень слабое место – конструктивная недоработка контактной группы в фаре.

Чтобы понять почему не горят задние габариты на ВАЗ 2114, нужно взглянуть на электрическую схему автомобиля, питание к габаритам идет вместе с фарами, и если они не горят только спереди или сзади, значит, дело именно в проводке. Ее придется проверять, но без специальных знаний электрика найти обрыв цепи или какую-то другую причину вряд ли получится самостоятельно. А вот если не горит правый габарит на ВАЗ 2114 или только левый, то здесь дело все в предохранителях, их заменять просто – старые вытащил, а новые на то же место вставил. Проверить кнопку тоже достаточно просто – нужно вынуть ее из панели и замкнуть провода, если лампы загорелись, то дело в ней. Нужно будет отыскать новую кнопку, которая туда подойдет и поставить ее.

Светодиодные лампы – чем они лучше

Многие иномарки в наше время оснащены светодиодными лампами вместо всем привычных ламп накаливания. Такие лампы установлены в задних фонарях в качестве стоп-сигналов, габаритных огней, указателей поворота.
Это не случайно. Такой свет дает водителю, находящемуся сзади, дополнительное время для принятия решения и для совершения маневра.Преимущества светодиодных ламп:

срок службы дольше, светоотдача выше;
светодиод разгорается во много раз быстрее, чем обычная лампа. Это дополнительные 5-6 м при скорости 100 км/ч.
лампы накаливания выходят из строя раньше чаще всего по причине сильной вибрации, особенно учитывая качество российских дорог. Светодиоды по этому показателю значительно долговечнее, вибрация для них не страшна.

Вот видео обзор, который будет полезно посмотреть. Здесь показывается работа светодиодных ламп сзади.

Таким образом, и их составляющих, не составит большого труда. Все, что для этого нужно – четко следовать фотоинструкциям.
Можно значительно сэкономить на ремонте автомобиля, если посильную работу будет выполнять сам автовладелец своими руками.Нужно помнить правила, которые необходимо соблюдать, прибегая к самостоятельному выполнению работ:

тщательно провести диагностику;
выполнять советы и рекомендации по ремонту;
использовать качественные детали заводского производства;
произвести проверку работы систем машины после ремонта.

Но проблем не возникнет, если делать все так, как советует инструкция. Сегодня в магазинах цена на лампочки заднего фонаря, как и на сам комплект фары не такой уж и дорогой.
Так что попробовать провести замену самостоятельно актуально.

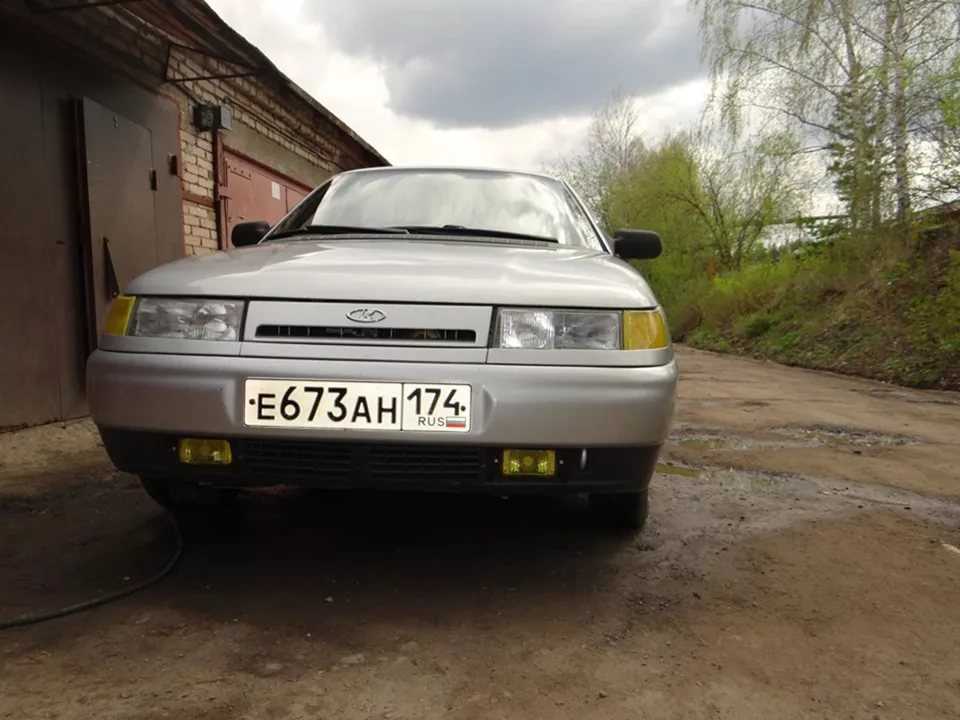

противотуманные фары ваз 2110 установка снаружи

1) Снимаем заглушки в бампере, чтобы вставить фары.

2) Устанавливаем облицовку противотуманки.

3)Прикручиваем крепления двумя саморезами.

4) Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

подключение вариант 2

1) выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2) необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы типа «мама», а также колодки и рамки для фар.

3) Под капотом отсоединяем провода, идущие к датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4) В разъеме Ш-1 нам нужны три провода: два желто-черных и один желтый.

5) Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода, крепим к ним широкие клеммы типа «папа», после этого вставляем их в колодку, чтобы помеченный провод соединился с желто-черным. Соединяем колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6) Далее берем еще два куска провода длиной 50см каждый. Крепим к ним клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7) протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9) Вставляем лампочки в фары.

Совет: вставляем лампочки в фары, не прикасаясь пальцами к самим лампочкам. Иначе после нагрева лампочки лопнут. Если вдруг вы коснулись лампочек, обезжирьте их поверхность.

10) Присоединяем желтый провод к лампочке, а черный к корпусу.

На всю процедуру установки ПТФ уходит около двух часов.

подключение вариант 3

2) Берем колодку ПТФ, и протягиваем красный провод до черного ящика (ЧЯ), подсоединяем его к колодке реле №85.

3) Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся на колодке реле.

4) Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

5) Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

6) Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

7) К контакту №6 колодки Ш-1 подключаем при помощи желто-черного провода правую фару.

Вставляем колодку Ш-1 в разъем.

9) Колодку реле размещаем на задней стенке черного ящика.

10) Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

11) Соединяем два белых провода. Один от колодки ПТФ, а другой – от переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

12) Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

13) Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от контакта №9 подключаем к индикатору включения противотуманных фар через колодку.

14) Вставляем кнопку в панель.

Внимание: Обязательно проверьте, работает ли у вас подсветка кнопки и индикатор включения ПТФ.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

Сначала лампочки H1 устанавливаем в крышку от пластиковой бутылки. Затем, при помощи герметика, в фару.

Часто встречаются автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно даже узаконить ксенон при оформлении документов на авто.

Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

Устройство, ремонт и замена передних и задних габаритов ВАЗ 2110

ПДД четко предписывают, что нельзя ехать в темное время суток или при недостаточной видимости без включенных габаритов, как спереди, так и сзади автомобиля. Сегодня мы рассмотрим, как устроены габариты на ВАЗ 2110, какими могут быть причины поломок, способы их устранения.

Ваз 2110 с габаритными огнями и ДХО

Назначение

Передние габариты называются головными лампами, они находятся в блок-фаре впереди автомобиля по обеим его сторонам. Они – крайние по бокам в системе освещения, а своим названием обязаны тому, что показывают встречным транспортным средствам габариты машины по ширине.

Различные варианты габаритных и дневных ходовых огней

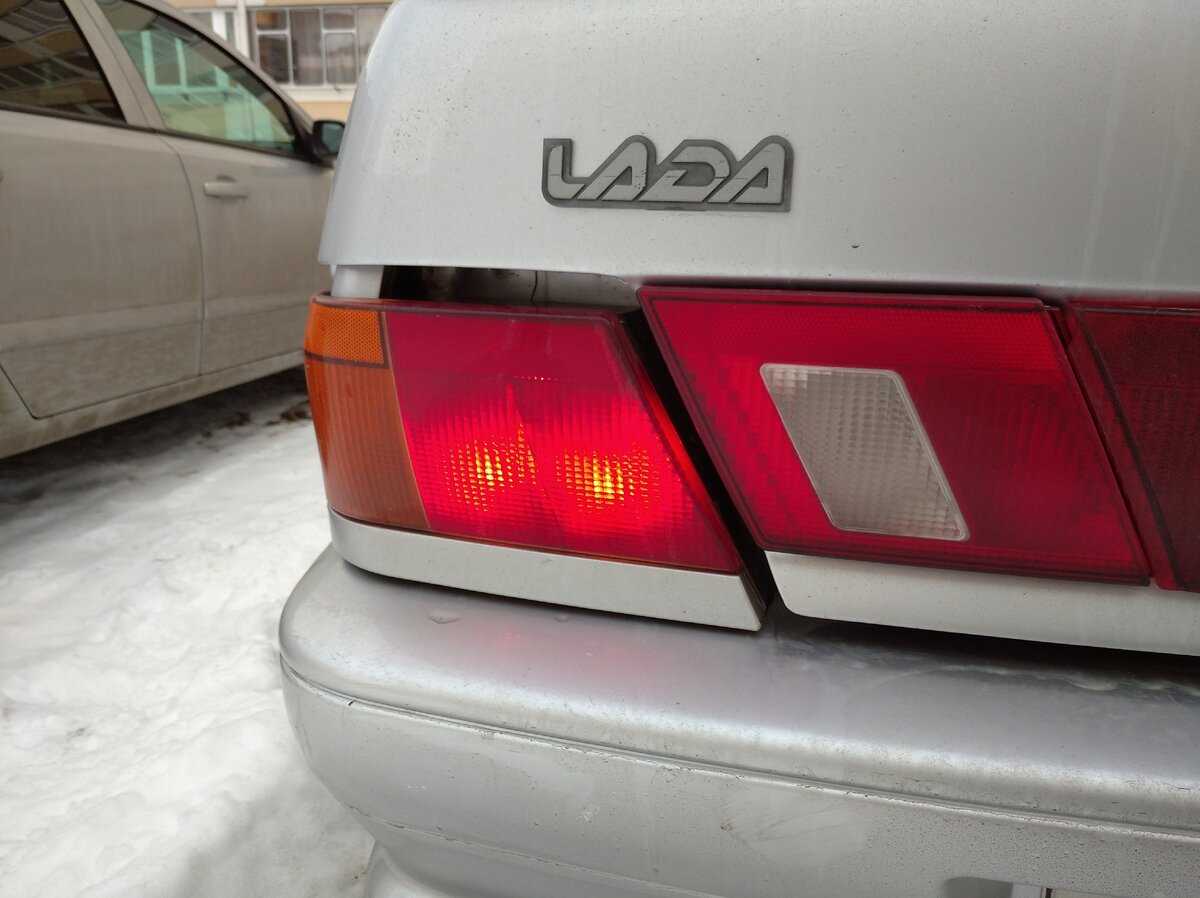

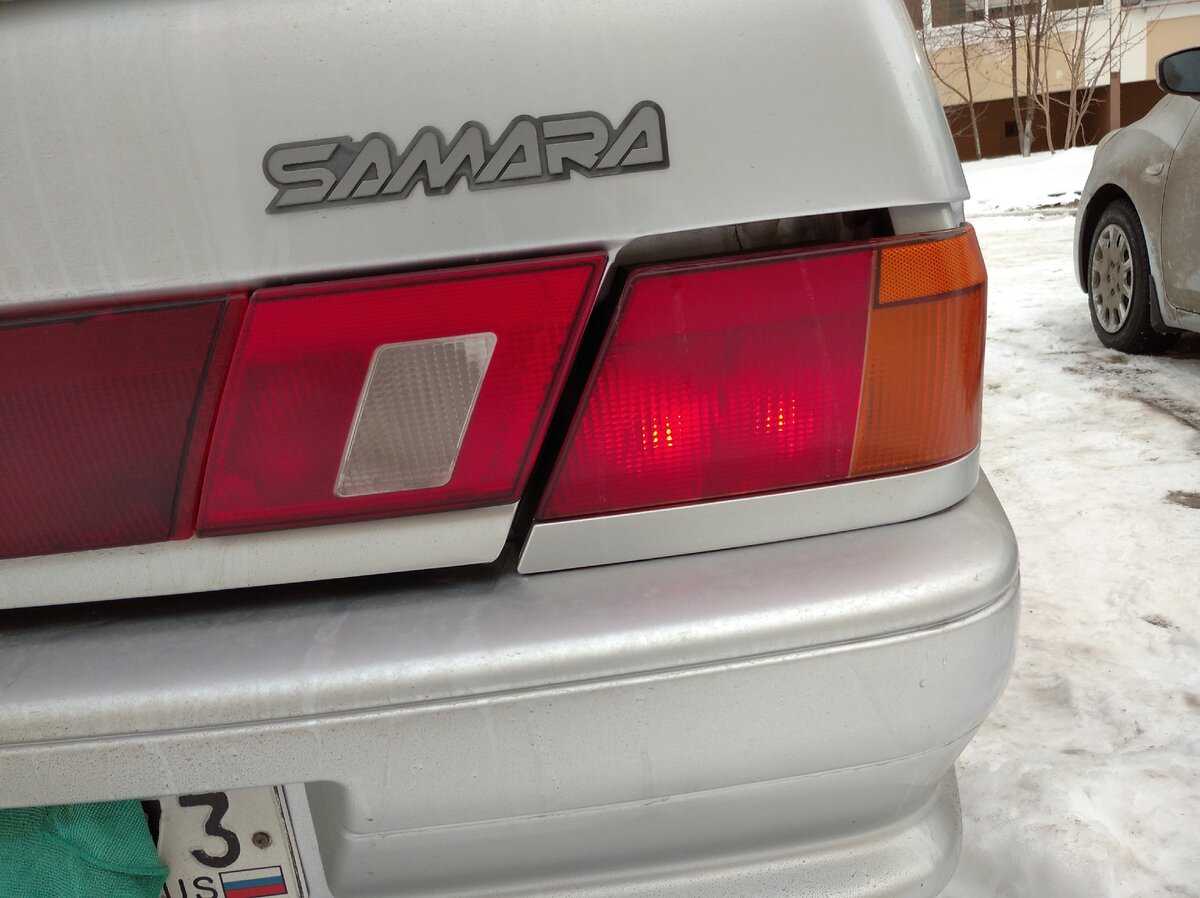

Точно для такой же миссии предназначены задние габариты, — чтобы вас видел тот, кто едет следом. Особенно это актуально во время обгона, вы же не хотите, чтобы кто-то, не разглядев реальных размеров, задел вашу «ласточку».

Тюнингованные задние габаритные огни

Отсюда важный совет: если вдруг так случится, что ехать нужно во что бы то ни стало а вы обнаруживаете, что перегорела лампочка в левом габарите, замена ее на новую невозможна ввиду отсутствия таковой, не поленитесь и переставьте из правого. А как это сделать, мы расскажем.

Устройство

Головные лампы (передние габариты) являются частью блок-фары. Задние габариты входят в состав заднего фонаря ВАЗ 2110, являясь одной из его секций. Рядом расположена задняя противотуманка, задняя фара, поворотный указатель, катафот, сигнал торможения и габарит.

Противотуманные фары не только улучшат экстерьер автомобиля, но и поспособствуют улучшению безопасности. О подключении противотуманок можно прочитать здесь: https://vazweb.ru/desyatka/osveshchenie/kak-podklyuchit-protivotumanki.html

Причины поломок

Причин неисправностей может быть немало. Наиболее часто встречающаяся – перегорают лампы, что естественно, лишает возможности включить габаритные огни. Особенно ненадежны в этом отношении лампы, завезенные к нам из Поднебесной.

Хоть и привлекают они более чем «демократичной» ценой, да и в любой торговой точке их навалом, зато мороки с ними не оберешься. Поэтому, возможно, следует вспомнить поговорку о том, что не такие уж мы богатые люди, чтобы покупать дешевые вещи дважды.

Хорошие фирменные лампочки прослужат в разы дольше, к тому же не придется их бесконечно менять.

Варианты ламп для габаритов

Иногда наблюдается «мигание» габаритов, или же мигание освещения приборного щитка, когда включаются габаритные огни. Многие винят в этом реле габаритов, однако отыскать его не могут. В карбюраторном ВАЗ 2110 реле габаритов не существует, есть только реле на дальний и ближний свет.

Монтажный блок и реле и предохранителями

Никогда, ни при каких обстоятельствах, не должна производиться замена сгоревшего предохранителя на более мощный, а то и вообще – на «жучок».

Выбрать альтернативную лампу ближнего света поможет данный материал: https://vazweb.ru/desyatka/osveshchenie/lampa-blizhnego-sveta.html

Ремонт

Как уже сказано, запрещено движение машины вечером или ночью, если не горят габаритные огни, поэтому займемся поиском причины, а затем устраним ее.

Если вы уверены, что пути, по которым проходит электричество, исправны, первым делом проверьте, не сгорели ли лампы. И если им нужна замена, проделайте ее.

Для головной лампы порядок замены таков:

Открываем капот;
Отключаем АКБ, а еще лучше – снимаем ее. Ведь речь идет об электричестве, что небезопасно;
Со стороны подкапотного пространства, придерживая лампу рукой, отсоединяем провода, непосредственно идущие к лампочке от колодки;
Снимаем резиновый чехол;
Отодвигаем вбок фиксатор, выведя из зацепления пружину с крючком;
Вынимаем лампочку габаритов;
Меняем ее на новую и собираем все заново.

Когда замена произведена, проверяем, горят ли головные лампы.

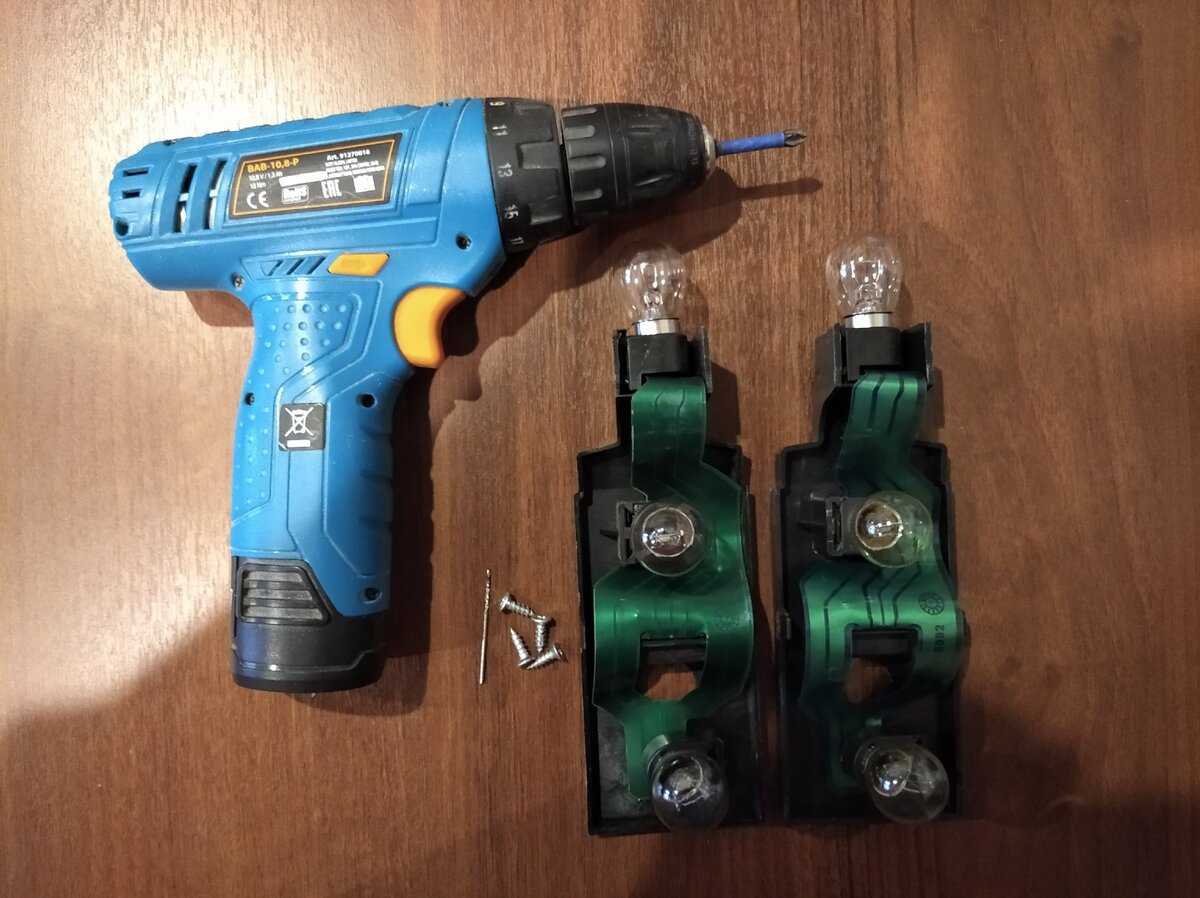

Лампочки в задние габариты на ВАЗ 2110 ставятся так:

Обесточиваем автомобиль;

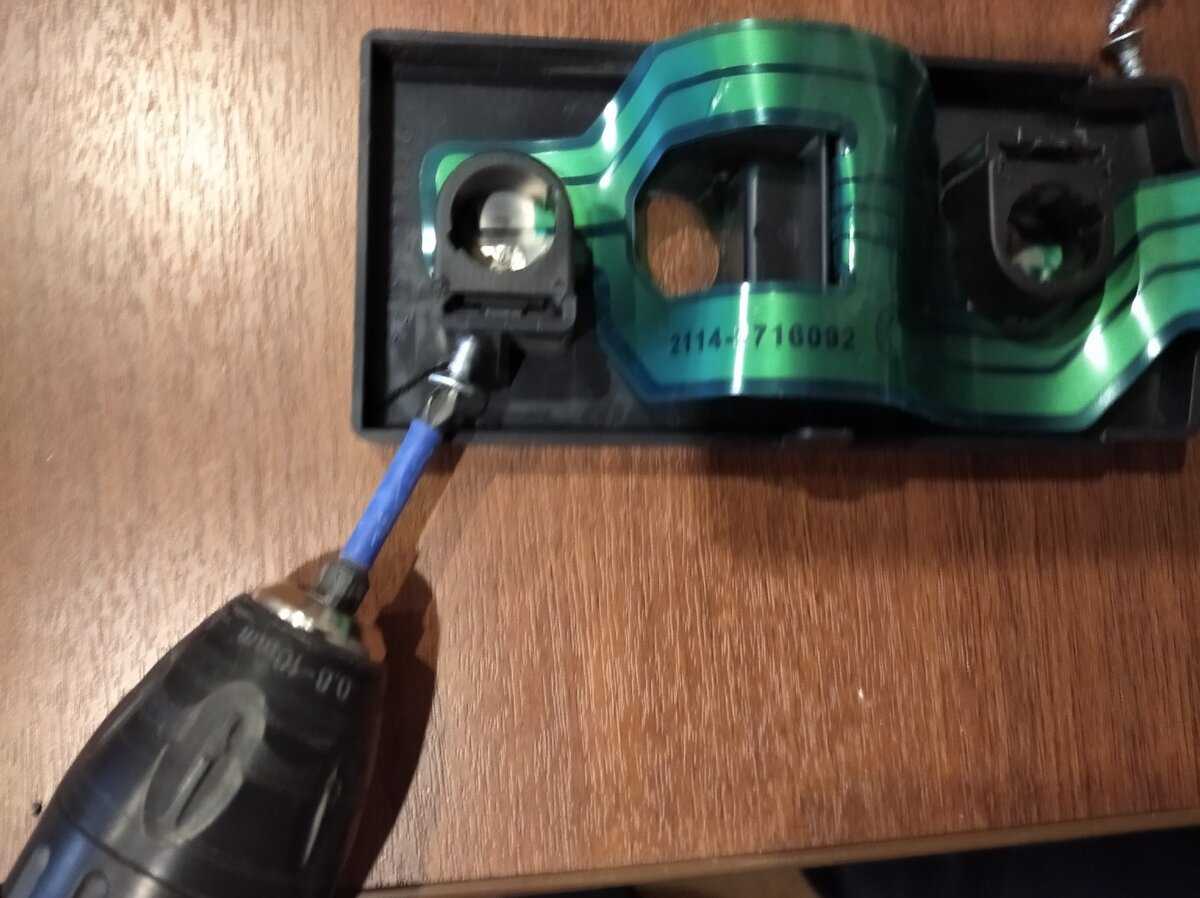

Со стороны багажника (открытого) снимаем контактную часть заднего фонаря с лампами. Для этого нужно отжать защелки;
Вынуть лампочку габаритов, заменить ее на новую.

Нюансы установки ксенона в противотуманки рассмотрены здесь: https://vazweb.ru/desyatka/osveshchenie/ksenon-v-protivotumanki.html

Не забывайте о том, что голыми руками касаться галогенной лампы нельзя. Замену нужно производить в перчатках. Дело в том, что на месте прикосновения к лампочке возникнут темные пятна. К тому же, доказано – такая лампочка значительно быстрее перегорает.

Вениамин
Распечатать

Какие фары устанавливают на ВАЗ-2110

В разное время десятка комплектовалась блок-фарами разных производителей, точнее, двух — отечественные блок-фары из города Киржач и немецкие фары Bosch. По конструкции они несколько отличаются:

В фарах Киржач для лампы ближнего света предусмотрена линза, а для дальнего света — рефлектор.
Bosch предлагает для ламп ближнего и дальнего света только рефлекторы, но, по отзывам владельцев, качество светового потока лучше у немецких фар, независимо от установленной лампы. Кроме того, поверхность рефлектора для лампы ближнего света на фарах Bosch больше, что улучшает освещение в сложных погодных условиях.

Тем не менее многие находят плюсы и в отечественных фарах, один из которых — линзованный плафон для лампы ближнего света. Какие бы фары не были бы установлены, на качество света сильно влияют лампы.

Типы ламп в фаре

Маркировка ламп по ГОСТу и по ЕЭК.

Поскольку передняя оптика автомобиля рассчитанная на четырехфарную схему освещения, для ближнего и дальнего света применяются галогеновые однонитевые лампы с цоколем типа Н1. Это устаревшая схема, но если подобрать лампы правильно, то можно добиться неплохих результатов. С завода в передней оптике установлены такие лампы:

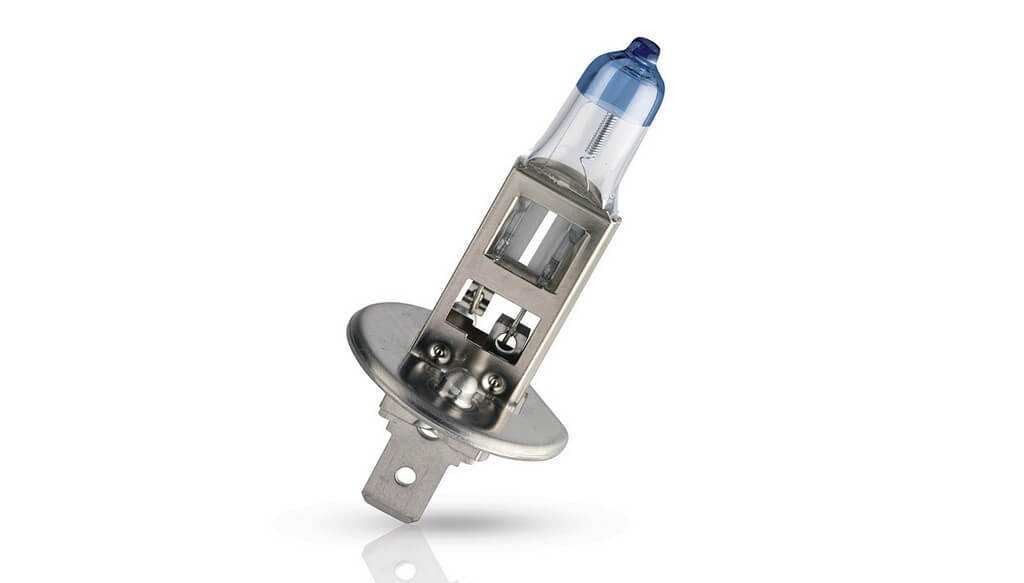

Дальний свет — лампа АКГ12-55-2 мощностью 55 Вт с цоколем Н1.
На ближний свет устанавливается такая же лампа.
В указателе поворотов установлена лампа мощностью 21 Вт типа PY21W. С завода установлена лампа А12-21-4 мощностью 21 Вт.
W5W — лампа мощностью 5 Вт установлена в габаритные огни . С завода идёт отечественная лампа А12-5-2.ъ

Типы лампы, устанавливаемые в блок-фаре ВАЗ-2110.

Какие лампы лучше?

На автомобиле редакции установлены обычные фары с лампами отечественного производителя.

Естественно, что заводской свет в комплексе с блок-фарой из Киржача светят так себе. Поэтому многие сразу же рассматривают альтернативные варианты ламп, среди которых есть уверенные фавориты:

Одним из лучших представителей отечественного автопрома бесспорно является автомобиль ВАЗ 2110. Иногда некоторые его части выходят из строя, например, лампы ближнего света, и требуют замены. Рассмотрим, какие виды лампочек применяются в оптике этой модели, как правильно подобрать и самостоятельно поменять их, какой цоколь у них должен быть, а также как в случае необходимости отрегулировать фары.

Решил по своему усовершенствовать задние фонари на ВАЗ 2115, посмотрим сколько долго они не будут перегорать

все,что нужно для усовершенствования

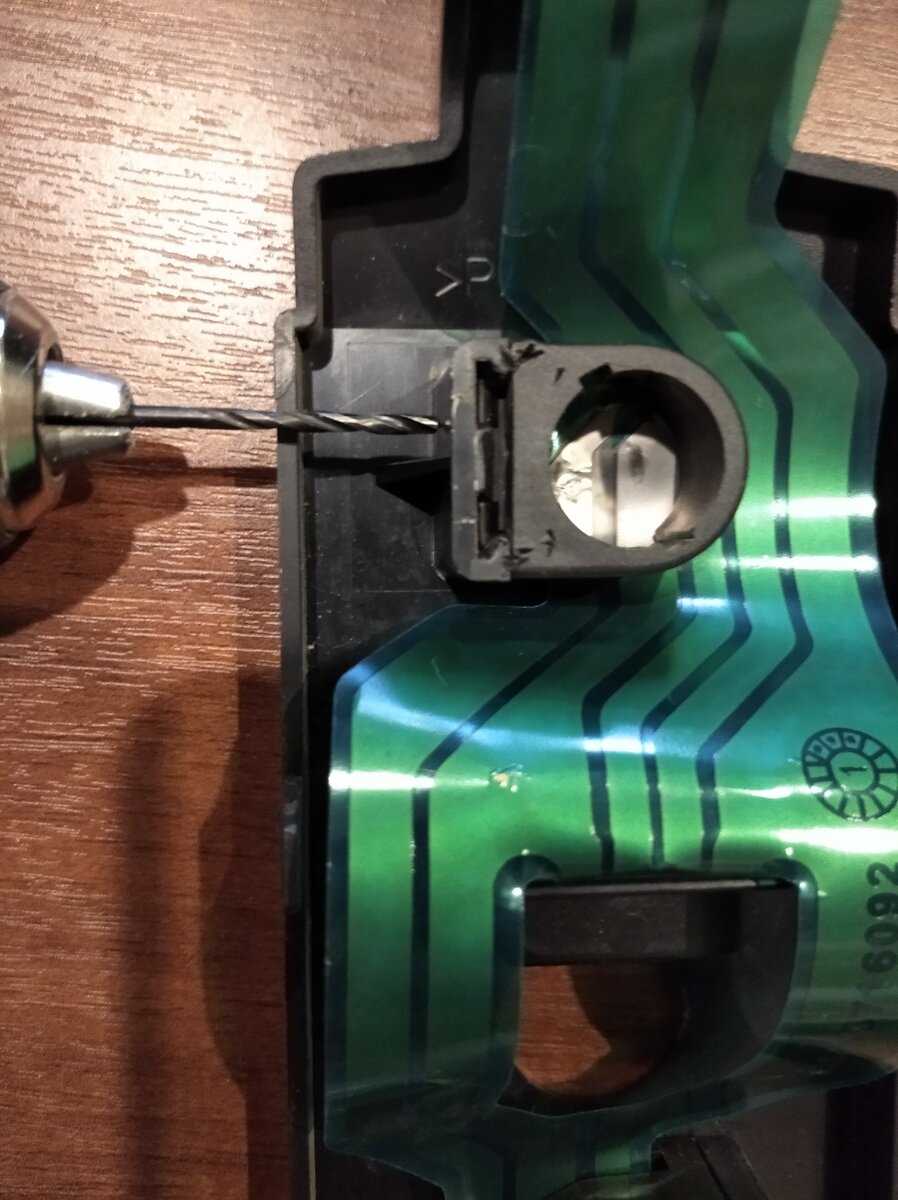

вот так нужно сверлить отверстие для фиксации патрона

Из этого я сделал вывод,а что,если я закреплю соединения патрона с помощью стопора. Для этого не потребуется бегать по магазинам за соединениями с проводами и патронами другого образца,тем более могу что-нибудь перепутать,так как не являюсь специалистом в этой области.

фиксируем патрон шурупом

Все,что мне понадобилось,это шуруповерт или дрель,сверло и четыре маленьких самореза. Из автомобиля снял две задних платы в сборе,принес домой. Лампочки вынул,вставил в шуруповерт сверло,просверлил четыре отверстия,как показал на фотографии. Сверлить нужно аккуратно,чтобы не продырявить насквозь сам патрон. Берем саморез или шуруп,вкручиваем его в отверстие,тем самым фиксируем соединение патрона. Устанавливаем лампочки.

вставил лампочки на фиксированных патронах

Да,совсем забыл. Перед этой процедурой лучше установить под контакты соединений уплотнитель на клею,для более плотного соединения,я об этом писал в статье,кому интересно,можете на моем канале ее прочесть.

правый габарит работает

правый тормоз тоже работает

Ну а я взял готовые платы,понес их устанавливать в машину. Дело это не хитрое и быстрое. Открыл багажник,поставил платы в гнезда,соединил провода в разъем. Включаю габариты-все горит,нажимаю тормоза-тоже горят. Теперь буду наблюдать,когда перегорят платы. Если быстро,то придется воспользоваться советом человека,который дал мне рекомендации в моей похожей статье. А если их хватит надолго,то в следующий раз проделаю то же самое.

левый габарит работает

левый тормоз работает

ps. Патроны под сигналы поворота (аварийки) трогать не стал,с ними проблем у меня не было,только лампочки менял и то редко.

Виды освещения

Чтобы обеспечить надежную и долговечную работу фар, автолюбители могут выбрать из светодиодных, ксеноновых, галогенных или обычных ламп накаливания для ближнего света

Среди владельцев автомобиля ВАЗ 2110, а также моделей 2111 популярны следующие виды ламп:

Philips Vision. Способны обеспечить на треть больше света, чем галогенные модели. Также они значительно превосходят по качеству и износоустойчивости заводское освещение многих моделей автомобиля. Часто именно такие лампы ставятся на производстве машин, что является показателем высокого качества модели. По соотношению «цена-качество» считаются одним из лучших вариантов для ВАЗа;

Лампочки Philips Vision

Philips VisionPlus. Модель является модернизированным типом Philips Vision. Она освещает дорожное покрытие на 60% лучше стандартной галогенной модели, что обеспечивает большую отдачу света;

Лампочка Philips Vision Plus

Philips X-treme Vision. Является самым мощным компонентом освещения, потому что способствует увеличению светового потока на 100%. Не ставится при производстве ВАЗа, поэтому ее нужно покупать отдельно;

Лампочки Philips X-treme Vision

Osram Night Breaker Plus. С ними свет ярче на 90%. К тому же свечение изделия на 10% белее обычных моделей. Это позволяет значительно (до 35 метров) увеличить длину освещаемого дорожного покрытия. Также изделия служат на 50% дольше обыкновенных галогенных разновидностей;

Лампочки Osram Night Breaker Plus

Philips Diamond Vision 5000 K. Способны повысить яркость света на 20% относительно стандартного освещения в ВАЗе 2110. Ближний свет в фарах при использовании таких изделий становится максимально приближенным к естественному освещению в дневное время суток. Стоят дороже большинства представленных моделей;

Лампочки Philips DiamondVision

Osram CoolBlue 5000 К. Высокая цветовая температура обеспечивает яркое белое (но приближенное к дневному) освещение, которое при этом не утомляет водителя и является привычным для глаз.

Лампочки Osram Cool Blue

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Регулировка ламп дальнего света

Фото регулировки фар

После установки ламп дальнего света необходимо проверить их регулировку.Данная процедура выполняется в следующем порядке:

Сначала автомобиль устанавливается, как при регулировке света фар, перед стеной гаража на расстоянии пяти метров.
Регулировка света фар проверяется в положении регулятора «0».

В том случае, когда этого значения не достигается, то следует проверить, свободное перемещение фары. При нормальной ее подвижности, проверяется зацепление сферической головки серводвигателя в устройстве регулировки фары.

После этого проверяются штырьковые соединения настроечного регулятора серводвигателя и дальнего света.
Если же все выполнено правильно, то возникает необходимость измерения напряжения между 2-мя внешними клеммами. Показатель напряжения должен быть равным 12 В.
Затем измеряется напряжение между верхней и средней клеммой. Тут зависимо от положения регулятора, уровень напряжения должен быть между 12 и 2 В.

В том случае, когда невозможно достижение максимально возможного наклона фар, несмотря на правильность показателей напряжения, то требуется замена серодвигателя регулировки дальнего света.
Когда свет ламп дальних светит очень тускло или очень низко, то такую проблему можно также решать весьма простым способом обычной доработки, которая может занимать не больше пяти минут времени. При этом можно добиться поразительного эффекта.
Для поднятия дальнего света фар под лампу можно подсунуть небольшой кусочек проволоки. При этом чем толще берется проволока, тем выше дальний свет фары будет освещать.

Также бывают случаи, когда отказывает дальний свет на одной из фар. Не следует забывать, что свет включает реле и при отказе света 1-ой из фар и работоспособность второй, это значит, что цепь включения света до реле работает нормально и искать неисправность нужно после реле с предохранителей.

Предохранители

Почти все цепи защищаются предохранителями, а к устанавливаемым дополнительным аксессуарам – видеорегистратору, навигатору, антирадару питание поступает от прикуривателя, также защищенного предохранителем.За определенную фару отвечает конкретный предохранитель:

Сначала определяется предохранитель, который отвечает за ту или иную фару, вытаскивается и проверяется на работоспособность.

Если удалось определить, что напряжение при включении дальнего света подходит к фаре, то можно смело снимать горшок с задней стороны фары и выполнять замену лампы.

Другие причины

Лампы — одна из простых и распространенных причин отсутствия ближнего света, но далеко не единственная. Я настоятельно рекомендую Вам проверить еще:

Предохранитель на фары — перегорел или нет
Реле — нормально функционирует или сломалось
Кнопка — исправно работает, или заклинивает
Проводка — не окислились ли, пропускают ток

Внимательно осмотрите всю проводу, а также колодки на присоединение к предохранителю и реле. Если нужно, подтяните гайки, почистите контакты. Также не забываем про кнопку, провод к ней идущий мог отвалиться, или просто-напросто отходить. В отечественных автомобилях именно кнопку нужно проверять в первую очередь — это одно из самых слабых мест!

Многие автовладельцы сталкиваются с ситуацией, когда не горит ближний свет. При этом дальний нормально включается, а его исправность не вызывает сомнений. По статистике, каждому третьему водителю такая поломка знакома не понаслышке. При этом первая мысль, которая появляется в голове — выход из строя самой оптики. В реальности, причина может быть совсем иной.

Дефект хорошо знаком владельцам автомобилей ВАЗ, которые иногда сталкиваются с проблемой, даже после покупки нового транспортного средства. При этом, чаще всего не горит фара с правой стороны машины. В свою очередь, источник головного света слева страдает от подобной проблемы в меньшей степени.
