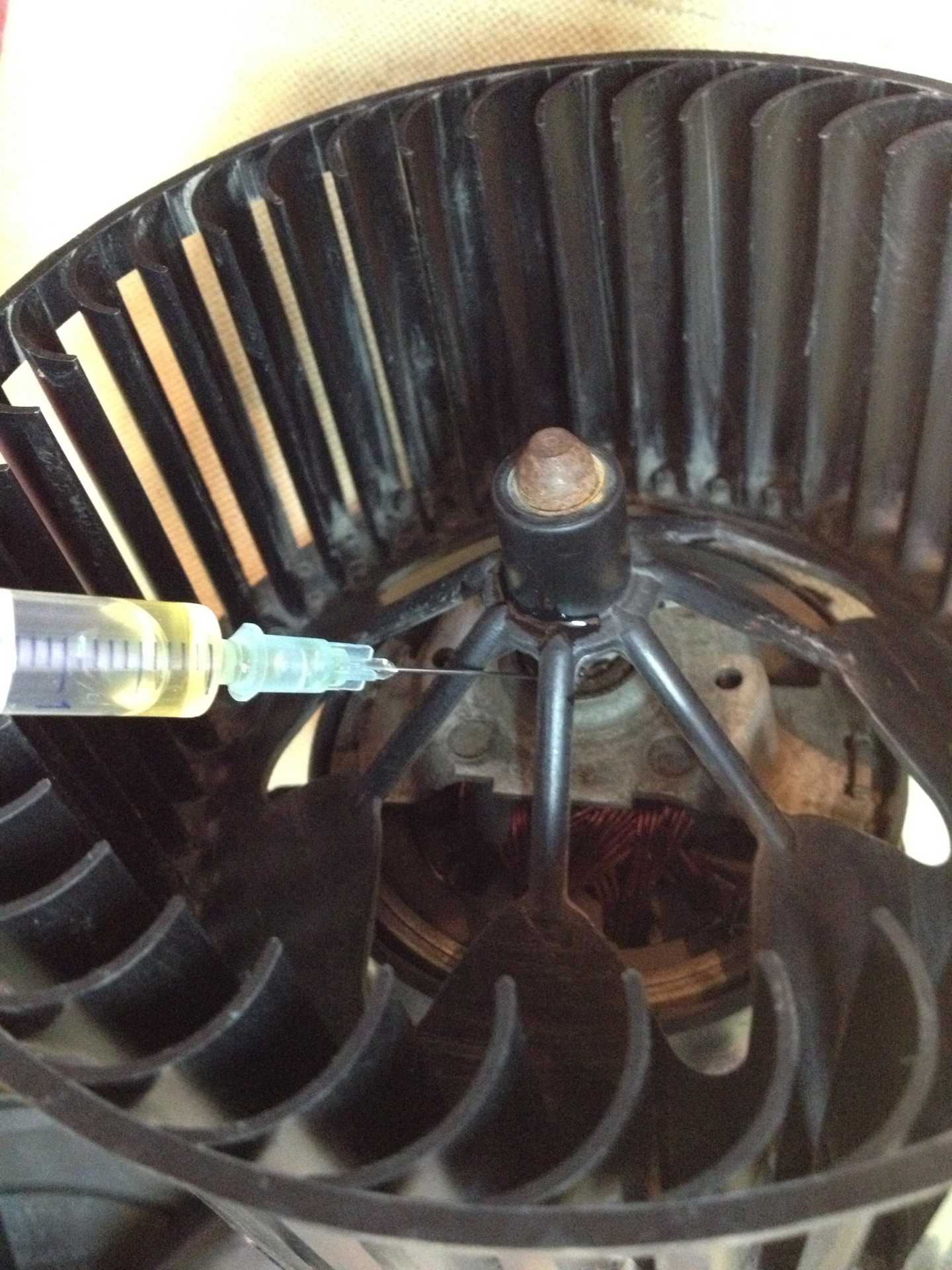

Чем и как смазать моторчик печки

Как работает печка в машине

До того как вы приступите к выявлению причины, почему, когда машина стоит, печка отказывается греть, рекомендуем разобраться в том, как работает обогрев. Ведь зная основы его функционирования, можно легко найти поломку.

И небольшой седан, и грузовая машина выполнены из металла. Поэтому на кузов сильно воздействуют температурные изменения:

В жару машина прогревается до температуры 40–50 градусов Цельсия. В зимнее время в автомобиле будет теплее, чем на улице, всего на пару градусов. Чтобы передвигаться на машине с комфортом в летние месяцы, мы используем систему кондиционирования.
В холодное время года поддерживать оптимальные температурный режим в машине можно с помощью системы обогрева. Причем в нашей стране пользоваться печкой приходится большую часть года, поэтому она обязательно должна греть.

Раньше машина прогревалась с использованием печки-буржуйки, а также газовых ламп. И только в 1917 г. на автомобилях, произведенных в Америке, стали устанавливать автономную систему отопления: машина стала греться за счет тепла от выхлопной трубы. К примеру, этот способ обогрева использовался в модели «Форд А» 1929 года выпуска. Кроме того, автомобили стали прогреваться установленным радиатором, который обдувал вентилятор. Такая отопительная система применялась на моделях «Дженерал Моторс». С годами каждая машина стала отапливаться с использованием такой системы.

Каждая современная машина укомплектована отопительным агрегатом, который выполнен из таких составляющих, как:

мотор-вентилятор;
система воздуховодов;
подводящий, а также отводящий патрубки;
теплообменник печки;
краник, регулирующий подачу охлаждающей жидкости;
блок управления отопительным оборудованием;
заслонки, привод которых может быть механический или электрический.

Обычно машина оборудована печкой, которая расположена сзади передней панели. От нее отходят 2 трубки, подающие в радиатор охлаждающую жидкость. Она передвигается благодаря помпе (насосу) как по системе охлаждения мотора, так и по системе отопления.

Обмен теплом возможен благодаря нагреву мотора. Его охлаждение происходит за счет антифриза: он забирает тепловую энергию. Нагретый антифриз поступает в радиатор печки, которая греет по тому же принципу, что и стандартная батарея у вас дома. Параллельно начинает работу вентилятор печки. Он обеспечивает движение холодного воздушного потока через радиатор. Здесь опять наблюдается обмен теплом: воздух греется за счет радиатора, охлаждая его при этом.

Согретый поток воздуха направляется в салон, а остывший тосол попадает в мотор, где опять начинается процесс нагрева. Данная отопительная система применяется на большинстве автомобилей, поскольку ее эффективность достаточно высока. В зимний период машина прогреется при условии, если из печки будет дуть воздух с температурой 30 градусов Цельсия. Так не только обеспечивается прогревание салона, но и стекла остаются незапотевшими. На приборной панели установлен переключатель режима обдува. С его помощью можно изменять расположение заслонок, которые регулируют воздушный поток. Он может быть направлен прямо, вниз, вверх.

Почти все время теплый воздух должен быть направлен вверх — то есть на лобовое стекло. Только так в салоне поддерживается оптимальный уровень давления, когда на стеклах не образуется конденсат, а микрочастицы пыли не проникают внутрь автомобиля.

Печка играет роль еще одного радиатора. Поэтому, когда машина холодная, а вы включили обогрев, вся система начинает остывать. Как следствие — стенки радиатора ржавеют, двигатель, как и машина, прогреваются дольше. Влажность воздуха повышается, стекла запотевают изнутри. Это значит, что печку можно включать, только если температура охлаждающей жидкости поднялась как минимум до 50 градусов Цельсия.

Как понять, что мотор печки на Нива Шевроле неисправен?

На автомобилях Нива Chevrolet, печка врубается из салона автомобиля, с помощью регулятора, размещенного на приборной панели.

Он имеет четыре положения фиксации, одно положение отвечает за выключение, а другие за скорость обдува воздуха. Потому если при его включении обдува воздухом не происходит, или слышны посторонние звуки, это будет обозначать, что устройству как минимум требуется сервис.

Подходящий регулятор отмечен маркером.

Причины неисправности моторчика

К главным причинам, почему выходит из строя моторчик печки, можно отнести последующее:

Отсутствует питание на устройство Этому может содействовать отсутствие контактов либо проблемы с АКБ.
Есть повреждения на проводах мотора , ввиду их расположения в нише, они могут быть подвержены перетиранию.
Сгорел предохранитель Это могло произойти в этом случае, если в цепи прошёл ток большей величины от стандартной. Он в эталоне 25А. Номер F18.

Предохранитель мотора печки обозначен стрелочкой.

В любом из перечисленных случаев для того чтоб осознать, что случилось с мотором нужно его демонтировать.

Как разобрать моторчик печки тойота

Принцип работы печки в машине

Печка, или, как ее еще называют, отопитель салона, считается одним из самых необходимых устройств автомобиля в холодную погоду. Удобство при поездках в автомашине в такое время зависит от его исправной работы , поэтому любые проблемы с ним лучше исправлять своевременно.

В настоящее время в автомобили устанавливаются 2 основных вида печек – действующие автономно за счет сгорания топлива и работающие благодаря системе охлаждения двигателя. Печки, которые работают автономно за счет сгорания топлива, уже устарели, и их используют только в грузовых автомобилях.

Обычный отопитель состоит из таких деталей, как радиатор, воздушная заслонка, вентилятор, воздуховод и система распределения воздуха. Кроме того, современные печки могут быть оснащены такими функциями, как рециркуляция воздуха, климат-контроль и другие.

Радиатор выполняет функцию проводника охлаждающей жидкости, которая подается от двигателя. Температура воздуха, идущего из печки, регулируется при помощи воздушной заслонки. Именно ее положение определяет, какой объем воздуха пойдет через радиатор или в обход него. Салонная температура зависит от объема того воздуха, который нагревается и проходит через радиатор.

Вентилятор печки оснащен специальными лопастями, которые вращаются и создают мощный поток воздуха, направленный на радиатор. Скорость вращения выбирается водителем вручную с помощью специальных переключателей на панели управления печкой.

Система распределения воздуха в салоне представлена различными пластиковыми трубами, которые встроены в систему отопления и собраны воедино. Данная система способствует правильной подаче воздуха на лобовое стекло, под ноги водителя и пассажиров, а также обогреву салона в целом.

Современные печки, установленные в автомобилях, используются не только для нагрева салона, но и для его эффективного охлаждения за счет дополнительных устройств. Такая функция климат-контроля осуществляется за счет специальных датчиков, которые определяют температуру и подают сигнал на электронный блок.

Смазка напольного бытового вентилятора

Подавляюще большинство напольных моделей устроены одинаково: лопасти крыльчатки вращаются асинхронным двигателем с редуктором. Все подвижные трущиеся части находятся в двигателе, именно в него и надо заливать смазку. Смазывать детали двигателя нужно хотя бы 1 раз в год.

Как понять, что напольный вентилятор пора смазать?

Очень просто:

При нажатии на кнопку запуска винт несмазанного прибора может просто не придти в движение.
Винт приходит в движение только от руки.
Винт очень медленно набирает обороты.

Всё это указывает на то, что масло полностью вышла из узлов вращения и сила трения не даёт мотору нормально работать.

Смазка вращающихся частей асинхронного двигателя

Перед смазкой нужно снять все навесные части и добраться до двигателя. Двигатель должен быть отключен от электросети. Сняв защитный кожух и разобрав пластиковый корпус, откроется двигатель. Перед смазкой двигатель очищается от загрязнения.

Порядок выполнения работы:

После снятия пластикового кожуха и защитной сетки открывается доступ к мотору. Мотор отсоединяется от поворотного механизма и проводов.
В процессе работы на вал наматывается различный мусор и пыль. Его надо очистить от загрязнения, при этом его разбирать не надо. Достаточно будет 2-3 раза попшикать

Бытовой напольный вентилятор

WD-40 на основание вала (туда, где стоит подшипник) и немного пальцами покрутить вал. Смесь глубже проникнет в подшипник и вымоет всю грязь.
После очистки от загрязнения вал необходимо протереть и капнуть на подшипник пару капель жидкого машинного масла для швейных машин. Для смазывания хорошо подходит масло И-20.
Поворотный механизм тоже очищается от грязи. На шестерни наносится густая смазка типа солидола, а на втулки капается масло.
После всех операций нужно оставить детали мотора, пока с них не стечёт весь излишек. В конце детали вытираются насухо и вентилятор собирается в обратном порядке.

Смазка подшипника асинхронного двигателя

Обслуживание моторчика печки

С фетром ситуация понятна, но что делать, если сам электромотор некачественный? Это проявляться в постоянной ржавчине на валу вентилятора, из-за того что в сталь не добавляли нужных компонентов при выплавке или же бронзовые втулки не содержат графита. В таком случае пара может сильно перегреться в месте трения и заклинить. Тогда ещё появляется риск пожара, который возможен при замыкании от перегрузки.

Обслуживать такие моторчики придётся намного чаще, ведь смазать их получится только густой смазкой (лучше графитовой). А она, как известно, долго не держится.

Смазывать ненадежные моторчики печи лучше графитной смазкой

Смазка бракованного моторчика печки

Хотя есть ещё один вариант, которым пользуются многие автовладельцы. Можно сделать войлочное кольцо самостоятельно и приклепать его к корпусу моторчика, а затем пропитать маслом. Оно ничем не будет отличаться от заводского изготовления и долго прослужит. То есть, с бракованным вентилятором тоже можно ездить, но придётся немного поморочить голову. Не у всех получится правильно смазать или доделать печку, чтобы не повредить другие системы, находящиеся вблизи. Лучше всего, конечно, просто заменить вентилятор на новый и забыть о проблемах.

Стоит ещё отметить, что вместо бронзовых втулок могут быть установлены роликовые или шариковые подшипники. В таком случае про их смазку можно вообще забыть, так как с завода для электромоторов они все идут закрытыми. То есть, в них уже набито необходимое количество смазочного материала.

Виды систем отопления автомобиля

Сейчас существует два основных вида печек. Их классифицируют по принципу эксплуатации:

Стационарные. Это самая обыкновенная система, которая устанавливается на каждый автомобиль в обязательном порядке. Она работает от двигателя, то есть от его системы охлаждения. Антифриз, нагревающийся мотором, по патрубкам идёт к радиатору отопителя — в салон. Здесь и установлен моторчик, который либо дует, либо засасывает воздух от нагревательного элемента (радиатора). Он нагнетается в патрубки, которые отводятся на лобовое и боковые стёкла, а также к ногам пассажиров. Когда вентилятор включён, горячий воздух постоянно идёт по системе труб и обогревает весь салон;
Автономные. Ещё один вид отопителей, который является серьёзным конкурентом стационарному устройству. Выше рассмотренная система эффективна только тогда, когда прогреется двигатель, а точнее антифриз в системе охлаждения. В ином случае будет дуть холодный воздух. Автономный вариант в этом моменте имеет большое преимущество, поскольку позволяет отопить салон даже заглушенной машины. Сама печка представляет собой установку, которая расходует какое-нибудь топливо и нагревает воздух, антифриз или масло в специальной камере. За ней установлен моторчик, нагнетающий холодный воздух в раскалённое место. От него он выходит уже горячим потоком через сопло. Такая конфигурация позволяет работать вне зависимости от мотора.

Упрощенная схема устройства системы отопления автомобиля

Стоит отметить, что последний является дополнительной функцией и может устанавливаться как заводом, так и владельцем автомобиля. Очень хорошо, если две эти системы совмещены.

Также не менее важным параметром является экономия. В стационарной системе она наблюдается в ресурсе моторчика. То есть, в устройстве присутствует дополнительный патрубок, который выводится наружу автомобиля в виде воздухозаборника. На высокой скорости он захватывает поток воздуха, который идёт к радиатору отопителя. Таким образом, конструкция позволяет отключать электромотор при интенсивной езде и отапливаться одним наддувом.

В автономной системе вентилятор работает постоянно, но экономия здесь в другом. Основной элемент в обогреве раскаляется от сгоревшего топлива, подачу которого контролируют специальные датчики. Когда температура доходит до определённого значения, порция солярки, бензина или газа уменьшается. Устройство потребляет меньше ресурса и даёт больше тепла.

Какая из этих систем лучше, судить трудно. С одной стороны, используется теплоотдача мотора и таким образом повышается его КПД, а с другой — внедряется в автомобиль самостоятельная система, способная работать даже с заглушенным двигателем — автономно. Мы же поговорим о первом виде.

разбираем моторчик печки

достал меня скрипящий звук от моторчика на малой скорости, решил заказать от тойоты аналог-и х.з чё то полез разбирать его, вобщем всё разбирается и обслуживается, главное не спешить и располагать свободным часом полтора, личного времени-но и само собой желанием

вобщем снял обшивку и сборку моторчика с надписью ДЕНСО маде ин япан

снял стопорное кольцо ,отогнул шилом защёлку на крыльчатке(из-за того что ось на конце закисшая крыльчатка не сразу пошла)пришлось приложиться пару раз добойником и молоточком-ТОЛЬКО БЕЗ ДУРИ!

крыльчатка сдёрнулась, и открылась такая картинка,щёточные узлы в доступе,в принципе если просто поменять щётки ,то дальше можно не разбирать,и даже крыльчатку можно не снимать!достаточно просто вынуть моторчик из чёрного корпуса,но я не остановился

снял верхнюю защитную пластину-ВНИМАТЕЛЬНО -КОНТАКТНАЯ ГРУППА,УЗЕЛ ВЕСЬ ХРУПКИЙ !!! я не понял из чего он, кажись эбонит-поэтому аккуратнее с ним

снял,стопорную шайбу,скользящие прокладки и кусок войлока (обеспыливатель или х.з. для чего он там-подшибников там нет! просто медные втулки и сверху и снизу

а вот и медная втулка дальше я не рискнул разбирать-т.к. больше там ничего интересного нет

снял стопоры и пружинки щёток,снимаются легко -они просто защёлкнуты,вобщем ослабил щётки

переворачиваем вент и разбираем дальше снимаем пластиковую защёлку и отворачиваем 2 винта

отгибаем шилом стопоры клем,подключения фишки,всовываем туда остроносы

брызгал силикончика внутрь корпуса и отвёрткой выдавил мотор-ПОТИХОНЬКУ-главное его сдвинуть дальше идёт от руки (корпус пласмасса мягкая)

вот в принципе и всё сам моторчик в руках, помечаем маркером корпус и контактную группу-разгибаем зажимы и вынимаем-АККУРАТНО ПРИ РАЗГИБАНИИ НЕ ПОВРЕДИТЕ ВЫШЕУПОМЯНУТЫЙ УЗЕЛ!!! я разгибал так-поставил отвёртку и выгибал по одному усу- давим только металличесский ус!!!(НЕ ТРОГАЙТЕ ЭТИ ЛАПЫ,КОНТАКТНОЙ ГРУППЫ!!!)этого достаточно,чтоб вынуть якорь

вот и всё дальше нет смысла разбирать — чистим ,смазываем,собираем всё в обратной последовательности-щётки на моём были сточены всего на пол см! скрип который меня мучил был из-за пыли и дряни в корпусе и магнитах ,вообще когда начнёте снимать моторчик из пластикового корпуса, посыпется очень много говнеца ,и отроботки- пыли от щёток как уголь,смыть её потом трудно,смазки там само собой уже нет!

толщина-6мм,длина-20мм,ширина-13мм,длина проводка 40мм-2 шт

вобщем смазал собрал и ессно афигел-работа моторчика очучается только по потоку воздуха-тишина

Изменено 16 июля 2020 пользователем Влад

ДИАГНОСТИКА СВОИМИ РУКАМИ

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Устранение неисправностей

Как показывает практика, в большинстве случаев неисправность печки автомобиля является следствием проблем с термостатом, поэтому водителям рекомендуется в первую очередь проверять его, и при необходимости заменять на новый. В остальных случаях при плохой работе печки следует выполнить следующие действия:

Проверить уровень антифриза в расширительном баке и при необходимости долить его.
Перед поездкой следует убедиться в отсутствии утечки охлаждающей жидкости под баком.
Иногда анализ выхлопных газов помогает определить место утечки антифриза. При беловатом оттенке газа утечка может происходить из выхлопной трубы.
Проверять работу вентилятора при работающем двигателе, при наличии шума следует произвести осмотр у мастера.
При наличии незнакомых запахов в салоне следует проверить наличие утечки антифриза внутрь автомобиля.
Также можно на ощупь проверить температуру радиатора, холодный радиатор свидетельствует о его засорении.
При наличии функции климат-контроля следует провести компьютерную диагностику.

Чем и как смазать моторчик печки

В настоящее время производители стараются сделать автомобиль максимально комфортным для человека. Для этого они начиняют его удобными и полезными функциями: отопитель, обогрев сидений, электрические приводы подъёма стекла, кондиционер, круиз контроль и т.д.

Но самое интересное то, что принцип работы всех этих систем опирается на самые элементарные механизмы. Никаких нововведений нет. В пример можно взять отопитель салона или, как называют водители, печку. Её устанавливают в автомобили с середины прошлого века. Тогда она представляла собой моторчик, который загонял тёплый воздух в патрубки и выталкивал его наружу — в салон.

Немного позже вентиляторы стали делать в пластиковых корпусах, большей мощности и меньших размеров, чтобы снизить габариты с весом и повысить производительность. По сей день ничего не изменилось, только теперь в обогреве появились цифровые датчики, а также усовершенствованная система ходов, которая позволяет обдувать разные отсеки салона.

Пример моторчика печки

Благодаря новшествам устройство может самостоятельно поддерживать нужную температуру в автомобиле и эффективно его отапливать. Но ведь по-прежнему всё работает от того самого моторчика. Он является сердцем, которое, выйдя из строя, загубит всю систему. Такое происходит довольно часто даже в импортных машинах. Изнашиваются основные трущиеся элементы, и вентилятор начинает гудеть, скрипеть или вообще заклинивает. Чтобы этого не случилось, желательно иногда обслуживать мотор печки и знать чем его смазывать.

Самостоятельный поиск причин неисправности печки в авто или обращение на СТО

Технология устранения неисправности печки подбирается в зависимости от причины поломки и марки авто. При выявлении течи охлаждающей жидкости или воздушной пробки, ремонт можно провести своими руками. В тоже время, если причиной поломки выступает повреждение радиатора или нарушение работы управляющей автоматики, то без помощи профессионалов не обойтись. Неквалифицированное обслуживание системы охлаждения может привести к дополнительным неисправностям и значительному удорожанию ремонта.

Специалисты рекомендуют произвести первоначальный осмотр машины для выявления причин неисправности печки (проверить уровень антифриза, работу вентилятора, наличие воздуха в системе или подтеканий и т.д.). Если такая проверка не позволит выяснить, почему в салон авто не поступает теплый воздух, нужно обратить к специалистам автосервиса, которые проведут профессиональную диагностику работы печки и устранят выявленные поломки.

Чем смазать двигатель печки ваз

смазанный лет 10 назад и не жужит

Третий год стоит мотор на подшипниках.Класс.В любую минусовую погоду без скрипа.Единственное отличие от втулочного-повышенная шумность.Зато без скрипов))

образование помех приему при работе

Вот и мне так показалось — какое отношение имеет шарикоподшипник к помехам?

вот и у меня таже проблема была . иногда моторчик жжужать начинал отвратительно . стукнеш нижним поддувалом заткнется . потом это усугубляться начало .. все сильнее и все дольше . вобщем я подумал что это крыльчатка скребет по пластику . подрезал а фиг там потом стало понятно что это моторчик . заменил . красота теперь но в душе остался осадок .

ну какой же дурак все это придумал . почему нельзя было на болтах все сделать а не на зацепочках каких то дурацких особенно та что у педали газа .

Вот и мне так показалось — какое отношение имеет шарикоподшипник к помехам?

Ну конечно, именно это

ТО lomond. У Вас скорее всего магнитола имеет плохой минусовой контакт, или же малое сечение этого провода. ПП за офф.

Источник

Профилактика работы печки в машине

Для того чтобы печка в машине грела хорошо и не подвела вас в самый неподходящий момент, необходимо следовать нескольким простым советам.

Содержите радиатор в чистоте. Несильные загрязнения радиатора снаружи можно удалить пылесосом. От внутренних отложений и засоров в каналах поможет избавиться промывка системы охлаждения двигателя, с которой неразрывно связан и радиатор печки.
Используйте хороший антифриз. Качественный антифриз является залогом продолжительной работы не только печки в машине, но и двигателя. Помните об этом и не забывайте своевременно проводить его замену.
Чаще меняйте салонный фильтр. Забитый фильтр салона обязательно создаст проблемы не только для работы печки, но и для системы кондиционирования и вентиляции салона в целом. Кроме того, пыль и пыльца растений, оседающая в фильтре, могут представлять серьезную опасность для здоровья (особенно это касается аллергиков).

Если при температуре на улице минус 25 °С печка вашей машины нагревает салон до +16 °С снизу и до +10 °С сверху, то она может считаться вполне исправной. Во избежание проблем рекомендуется своевременно и ответственно проводить профилактические мероприятия, которые позволят вам получать удовольствие от комфортной езды в хорошо прогретом автомобиле.

И помните, чем больше срок службы машины, тем больше внимание требует её система отопления. Это относится ко всем автомобилям, независимо от страны и производителя
