Велосипедные шатуны и какие они бывают

Содержание статьи:

1. Устройство педалей велосипеда
2. Выбор велосипедных педалей
3. Виды педалей для велосипедов
4. Обслуживание педалей

1. Устройство педалей велосипеда

Ну что ж, для начала начнем мы с небольшой теории. Что же, собственно говоря, представляют собой велосипедные педали?

Велопедали — составляющая часть системы (шатунов), приводящая в движение велосипед при помощи усилия ног велосипедиста с последующим вращением кареточного вала и далее через трансмиссию на заднее колесо.

Рассмотрим их устройство на примере классических и самых распространенных велосипедных дорожных педалей. Итак, состоят они из:

С обоих концов оси нарезана резьба. Для вкручивания в шатун нарезают резьбу M14x1.0 или M14x1.25. Прикручиваются они слева — левой резьбой (откручивается по часовой стрелке), а справа — обычной правой (откручивается против часовой стрелки). Такой способ крепления предотвращает при вращении педалей их закручивание наглухо и считается, что таким образом они не выкручиваются во время езды. На противоположном конце оси резьба стандарта M7x1 (правая), на коротую накручивается конус. Этим конусом производят точную регулировку шарикоподшипников. Вдоль этой резьбы дополнительно прорезана канавка, в которой фиксируется ус шайбы, устанавливаемой между контргайкой и торцом конуса. Шариковый путь оси, конус и чашки педали закаливают, чтобы получить твердую поверхность, а все поверхности снаружи деталей хромируются.

С первого взгляда велопедали, вроде бы достаточно несложный механизм, но разновидность их типов и производителей могут привести в ступор неподготовленного человека, решившего приобрести их для своего двухколесного друга.

2. Выбор велосипедных педалей

По своему конструкционному исполнению, велосипедные педали делятся на 3 большие категории:

• Платформенные — используются практически с любой обувью;
• Контактные — применяются в паре со специальной велообувью;
• Комбинированные — с одной стороны имеют обычную платформу, а с другой — контактный механизм и позволяют носить обо вида обуви.

По назначению педали в свою очередь подразделяются на несколько типов:

• Прогулочные — предназначены для езды по городу и изготовлены из пластикового корпуса. Довольно не прочные и слишком скользкие для катания по бездорожью.
• Общего назначения — в основном, включают в себя комбинированные и металлические платформенные педали.
• Кросс-кантри — это легкие безплатформенные контактные педали, требуют наличие специальной обуви.
• Экстримальные дисциплины — педали с мощными шипами, расположенными на платформе, также педали контактные с наличием вмпомогательной платформы.
• Шоссе — это контактные педали, которые не совместимы с горными ввиду того, что имеют другой стандарт и предназначены они для максимально жесткой фиксации ног.

3. Виды педалей

Давайте теперь более подробно рассмотрим все существующие разновидности педалей для того, чтобы вы лучше ориентировались при их выборе в магазине. Начнем от самых простых дешевых и закончим профессиональными и дорогими. Так вы поймете для какого стиля катания подходят те или иные педали.

Из чего состоит шатун велосипеда?

На первый взгляд шатун велосипеда представлен простой конструкцией, предназначение которой заключается в передаче усилия на заднее колесо.

Конструктивными особенностями можно назвать следующее:

1. В большинстве случаев система представлена сочетанием левого и правого шатуна.
2. В основном конструктивном элементе есть отверстие, предназначенное для крепления педалей.
3. На звездочке есть определенные крепежные отверстия, которые позволяют равномерно распределить нагрузку.
4. Устанавливается и защита от звезды. Она защищает одежду от повреждения и грязи.
5. Посадочный элемент для крепления каретки.

Материал шатунов

При изготовлении шатунов могут применяться самые различные материалы.

Наиболее распространенными назовем:

• Углеродистая сталь. Сегодня она применяется при изготовлении практически всех изделий, что связано прежде всего с высокой прочностью и надежностью. Обычная сталь из-за воздействия повышенной влажности покрывается коррозией, но есть и нержавеющая сталь.
• Алюминий. Подобный сплав получил широкое распространение по причине небольшого веса. Кроме этого, материал не реагирует на воздействие повышенной влажности. Однако не стоит забывать о том, что алюминий мягкий сплав, при передаче высокой нагрузки конструкция может деформироваться. Поэтому служат алюминиевые шатуны на протяжении относительно недлительного периода.
• Титан. Этот материал сегодня применяется крайне часто, так как характеризуется повышенной устойчивостью к различного рода воздействию. Недостатком титана можно назвать его довольно высокую стоимость. Производство подобного сплава определяет то, что в его структуре редко образуются пустоты, которые могут стать причиной снижения прочности. Кроме этого, на поверхности даже при длительном применении в условии повышенной влажности не появляется коррозия. Титан легче стали и при этом обладает высокой прочностью.
• Карбон. Современные технологии позволили получить материалы, обладающие повышенной прочностью, износоустойчивостью и легкостью. При этом карбон выглядит довольно привлекательно, может прослужить в течение длительного периода. Карбоновые шатуны устанавливаются в большинстве случаев на спортивных велосипедах.

При выборе изделия стоит учитывать, что производители идут на самые различные ухищрения для снижения стоимости шатунов. Примером можно назвать создание полых изделий или с различными канавками. За счет этого существенно снижается вес конструкции.

Стальные шатуны на сегодняшний день изготавливаются трубчатыми или цельными. На ответственных велосипедах устанавливается цельный вариант исполнения, характеризующийся повышенной прочностью.

Велосипедные шатуны и их особенности

Материал подготовили: Клочков ОлегЛиповская Юлия

Кинематика привода байка представляет собой сложный механизм, который преобразовывает возвратно-поступательное движение ног велосипедиста во вращательное движение звезд.

Велосипедные шатуны совместно с педалями служат, в данном случае, своего рода коленчатым валом, если провести аналогию с двигателем автомобиля. Соответственно, на них приходится максимальная нагрузка в сравнении с другими элементами трансмиссии.

Большая нагрузка предопределила типы конструкции шатунов и виды материала для их изготовления. Обычно их делают стальными, однако, требования к весу велосипеда заставили конструкторов искать более легкие материалы, не уступающие в прочности. Такими материалами стали: алюминий, титан и карбон.

Кроме того, цель облегчить вес привела к появлению и различных конструкционных решений. Таким образом шатуны могут иметь не только овальную, как на бюджетных велосипедах, форму профиля, но и более сложные формы.

Применяемость различных конструкций зависит от назначения байка и его ценовой категории. Так, обычные стальные шатуны чаще всего эксплуатируются на бюджетных и шоссейных велосипедах, а на горных байках и ВМХ-ах обычно монтируются пустотелые модели.

На дорогих велосипедах могут устанавливаться шатуны из титана и карбона или композиций — часто карбоновые шатуны имеют алюминиевую или титановую вставку.

Установка шатунов производится на вал каретки, а они в свою очередь отличаются по способу крепления к нему. Существует несколько видов:

• Клиновидный штифт. Такое крепление было основным в конце прошлого века, поэтому чаще всего оно встречается на старых или детских велосипедах;
• Крепление на квадратные окончания вала каретки. В настоящее время это самый распространенный тип монтажа. Квадраты имеют небольшую конусность и шатуны, притянутые торцевой гайкой, держатся прочно и без люфтов;
• Шестигранный профиль кареточного вала — аналогичен предыдущему типу и также имеет небольшой конус;
• Шлицевое соединение — полый вал каретки имеет 8 шлицов по наружному диаметру.

Крепление шатунов к валу осуществляется винтом, который вкручивается в отверстие в валу или гайкой, накручивающейся на его резьбовую часть.

По способу крепления к ведущей звезде велосипеда шатуны могут быть:

• Односоставными, имеющими цельную конструкцию, включающую оба шатуна и вал каретки. Они монтируются на моделях ВМХ и детских велосипедах;
• Двухсоставными, когда правый шатун, звезда, а также кареточный вал представляют собой единое целое, а левый шатун насаживается на другую часть вала. Не очень удобная для ремонта конструкция применялась на старых велосипедах, но использование картриджной каретки и применение подшипников большого диаметра позволило ведущим производителям к ней вернуться;
• Трехсоставными, которые в настоящее время являются самой распространенной конструкцией. Они позволяют произвести замену любой износившейся части, что очень выгодно при замене вышедших из строя звезд.

Помимо конструкционных различий, шатуны отличаются и по размеру. При этом размер используемых шатунов определяет не только размер самого велосипеда, но и стиль езды.

Естественно, на байки для рослого человека устанавливаются более крупные шатуны. Их длина может изменяться в пределах 165-185 мм и зависеть от расстояния каретки до земли. На детские велосипеды выпускают шатуны длиной 150-177,5 мм.

Велосипедисты, предпочитающие динамичный стиль езды, могут специально выбрать укороченные шатуны, позволяющие увеличить так называемую «каденцию» — количество оборотов ведущей звезды в единицу времени.

Регулируем подшипники

Причиной посторонних шумов, люфта и неприятного дребезжания в каретке заднего колеса часто становятся разболтанные подшипники. Это может привести к их повреждению, вызвать деформацию чашек или нарушить чёткость переключения передач. В случае возникновения любых подозрительных симптомов, необходимо подумать, как подтянуть каретку на велосипеде. При этом регулировку лучше не откладывать. При наличии навыков подтянуть каретку удастся даже во время поездки, минуя этап разборки.

1. Начиная работу, снимаем с задней каретки левый шатун и специальным ключом откручиваем стопорную гайку. Затем с помощью шлицевого ключа слегка ослабляем левую чашку.
2. Закручиваем левую чашку практически до упора. Стоит завернуть её слабо или слишком туго, как ось начнёт люфтить или заедать. Во избежание последнего чуть-чуть (примерно на ¼ оборота) ослабляем чашку длинным ключом.
3. После этого сверху привинчиваем стопорную гайку и затягиваем её до упора тем же ключом, который использовали для откручивания.
4. Проверяем, как работает ось каретки. Для этого крутим её рукой, затем – покачиваем туда-сюда по сторонам. Даже небольшой лифт или едва ощутимое заедание – веская причина повторить регулировку сначала.

Если найти баланс между люфтом и заеданиями не удаётся даже после нескольких попыток, придётся заменить либо всю каретку, либо изношенные или недостаточно качественные подшипники.

1.3 Модульные системы (Modular System)

Данный тип шатунов — максимально разборная система. Отдельные чашки каретки, отдельный вал, отдельно правый и левый шатуны. Такое решение позволяет заменить любой компонент системы, благодаря чему данные шатуны без проблем адаптируются практически под любые стандарты рам.

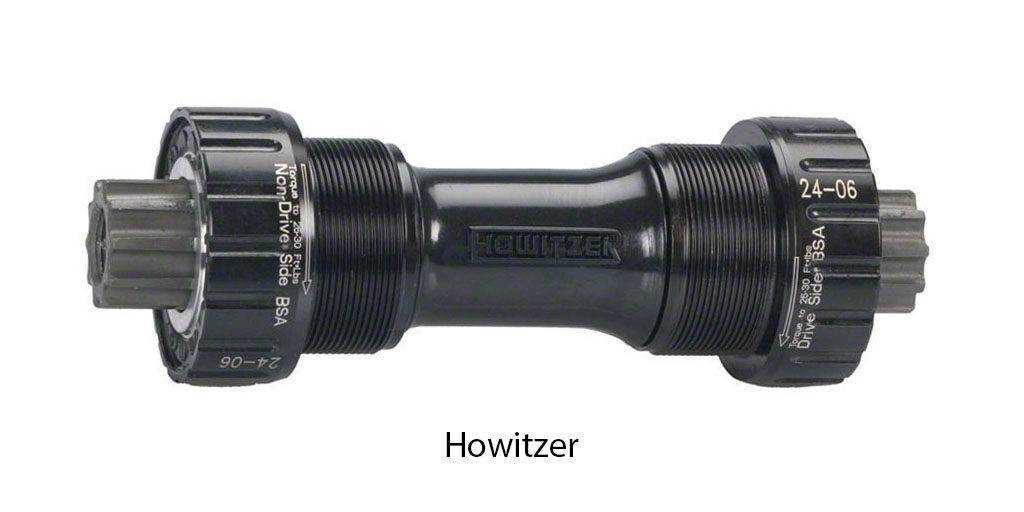

1.3.1 Truvativ Howitzer

Первой попыткой сделать модульную систему был стандарт Truvativ Howitzer. Вал подобный стандарту ISIS, однако данная каретка уже имеет выносные чашки. Производителю удалось достичь большей жесткости соединения шатуны-каретка чем у всех трехкомпонентных шатунов, однако стандарт не получил широкого распространения. Под данные шатуны выпускаются только резьбовые каретки.

1.3.2 Современные модульные системы

Современные модульные системы конструктивно мало чем отличаются от Howitzer (кроме увеличенного диаметра вала). Они также не особенно распространены, однако разработаны с учетом современных стандартов рам и кареток, а следовательно могут быть установлены на современные велосипеды. Выпускаются такими производителями как RaceFace (cinch), FSA, Hope, Rotor и Cannondale.

2.2 Безрезьбовые

Однако в последние годы все большую популярность получают безрезьбовые каретки, которые запрессовываются в раму. И видов таких рам существует значительно больше.

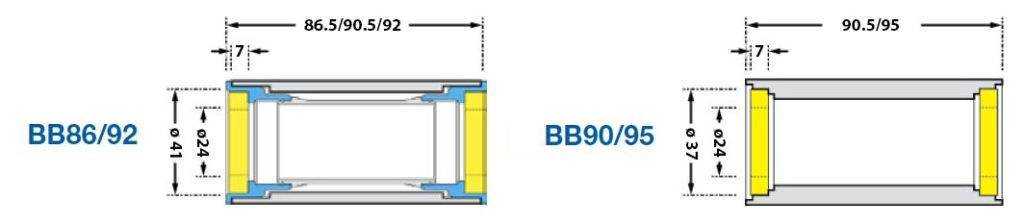

2.2.1 BB92, BB86

Это стандарты для Shimano-совместимых систем шатунов. Кареточный узел имеет внутренний диаметр 41 мм, в который запрессовываются пластиковые чашки с подшипниками. BB92 имеет ширину 89.5 или 92 мм (компенсируется проставочным кольцом) и предназначен для MTB велосипедов. BB86 имеет ширину 86.5 мм и предназначен для шоссейных велосипедов.

2.2.2 BB90, BB95

Данные стандарты предназначены для установки Shimano-совместимых шатунов, а также шатунов Campagnolo. Основным отличием является отсутствие чашек, которые запрессовываются в раму. Внутренний диаметр рамы составляет 37 мм, а ширина — 90.5 мм (ВВ90 — для шоссейных велосипедов) или 95.5 мм (ВВ95 — для МТБ велосипедов)

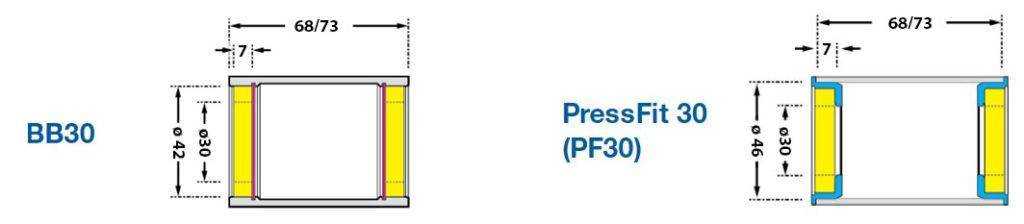

2.2.3 BB30

Конструктивно — аналог стандартов BB90/BB95, но имеет увеличенный диаметр и предназначен для установки шатунов с валом 30 мм. Посадочный диаметр составляет 42 мм, а ширина — 68 или 73 мм.

2.2.4 BB30A, BB30AI

Не так давно компания Cannondale выпустила новый стандарт BB30A, который почти полностью повторяет хорошо знакомый BB30, однако имеет на 5 мм шире асимметричный кареточный узел рамы. Эти 5 мм прилагаются с левой стороны и, по словам производителя, обеспечивает большую долговечность подшипников (за счет большего расстояния между подшипниками уменьшается плечо нагрузки на подшипник).

В новом Cannondale SuperX используется стандарт BB30AI — BB30, расширен до 83 мм. Логика изменений такая же, как и в предыдущем стандарте — больше расстояние между подшипниками — меньше плечо — выше долговечность.

2.2.5 SPF 30

Конструктивно — аналог стандартов BB86/BB92, что имеет увеличенный диаметр и предназначен для установки шатунов с валом 30 мм. Посадочный диаметр составляет 46 мм, а ширина — 68 или 73 мм.

2.2.6 BB386, BB392

Это гибрид стандартов SPF 30 и BB86/BB92. Имеет посадочный диаметр SPF 30 (46 мм) и ширину Shimano-совместимых стандартов (86.5 или 92.5 мм).

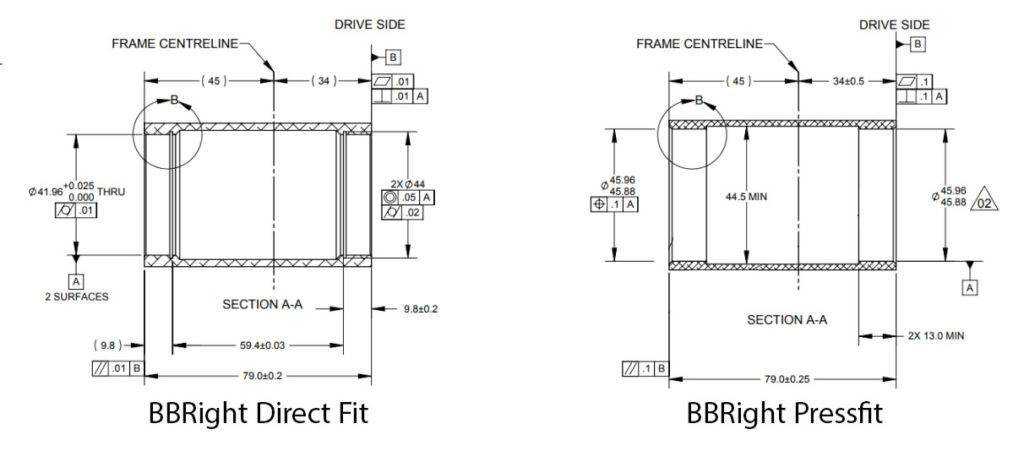

2.2.7 BBRight

Кареточные узлы BBRight Почти все предыдущие стандарты имеют симметричную конструкцию, что является весьма логичным. Однако в 2010 году Cervelo презентовали собственный асимметричный стандарт. Левый бок рамы расширен на 11 мм. По словам разработчика, такая конструкция обеспечивает оптимальный баланс веса и жесткости. Существует в двух версиях: в BBRight Direct Fit в раму запрессовываются подшипники, а в BBRight PressFit – чашки, в которых расположены подшипники.

2.2.8 Specialized OSBB

Сложно назвать это стандартом вообще, поскольку под аббревиатурой OSBB (Oversized Bottom Bracket)  может прятаться что угодно. И BB30, и SPF 30, и… собственный стандарт. Собственный стандарт имеет посадочный диаметр 46 мм и ширину 61 мм, то есть, фактически, является более узким вариантом SPF 30. Однако, судя по найденной в интернете информации, велосипедов с таким кареточным узлом было выпущено не так много: S-Works SL3 2010-2011, S-Works Рубе SL3 2011-2012, S-Works Shiv 2012, S-Works Venge 2012, S-Works McLaren Venge 2012, Venge Pro 2012, S-Works Amira SL4 2012, S-Works Amira SL4 Pro 2012, S-Works Tarmac SL4 2012, S-Works Tarmac SL4 Pro 2012, Tarmac SL4 Pro 2012.

1.1.5 T47

Хотя это и резьбовой стандарт, однако его логично рассматривать после безрезьбовых, поскольку, по мнению разработчиков, он является следующим шагом эволюции.

Безрезьбовые кареточные узлы имеют одну общую проблему: со временем у большинства из них появляются посторонние звуки. Как правило, это происходит из-за повреждения чашек каретки или посадочного места рамы. В 2015 году компания Chris King вместе с Argonaut Cycles презентовали новый резьбовой стандарт увеличенного диаметра — Т47. Рамы этого стандарта имеют резьбу М47х1 и предназначены для установки шатунов с валом диаметром 30 мм.

Материал шатунов

Материал, из которого изготавливаются шатуны может быть алюминием, сталью, титаном или карбоном. Стальные шатуны могут быть цельными или трубчатыми для уменьшения веса, сохраняя при этом прочность и часто применяются на ВМХ велосипедах, а также очень часто на горных.

Большое распространение имеют алюминиевые шатуны горячей или холодной ковки, которая придаёт дополнительную прочность материалу и уменьшают вероятность поломки. Некоторые алюминиевые шатуны изготавливают путём ковки со стальной вставкой внутри и затем её удалением для уменьшения веса. Карбоновые шатуны изготавливаются либо полностью из карбона, либо с внутренней алюминиевой или титановой вставкой.

Размеры шатунов

Шатуны могут варироваться по длине от 150 до 185 мм, в зависимости от роста велосипедиста. Для взрослых людей диапазон длины шатунов обычно находится в пределах 165 — 177,5 мм. Для людей меньшего роста или с небольшой длиной ног используют более короткие шатуны. Также на выбор шатунов влияют предпочтения отдельных велосипедистов и их размер может отличаться от расчётных.

Длинна шатунов велосипеда влияет на такой показатель, как каденция — количество оборотов, которые велосипедист делает за определённый период времени. При более коротких шатунах каденция возрастает и соответственно уменьшается при длинных. Кроткие шатуны предпочитают трековые гонщики, а на горных велосипедах для снижения каденции используют более длинные.

Способы крепления шатунов

Существуют различные способы крепления шатунов к оси каретки.

1. Клиновидный штифт. Использовались на старых велосипедах, сейчас встречается очень редко.

2. С помощью насадки на квадратную коническую ось каретки.

3. С помощью насадки на гексагональную (шестигранную) коническую ось каретки.

4. Фиксирование с помощью шлицевого соединения.

5. С интегрированной осью. Один из шатунов вместе с осью каретки составляет одно целое. Второй крепиться одним из вышеупомянутых способов.

Одно из последних изобретений — роторная система RS4X, где шатуны расположены не на одной прямой, а со смещением на несколько градусов, что обеспечивает увеличение коэффициента полезного действия и решает проблему нагрузки на суставы велосипедиста.
