Как правильно рассчитать количество витков трансформатора для разных типов устройств

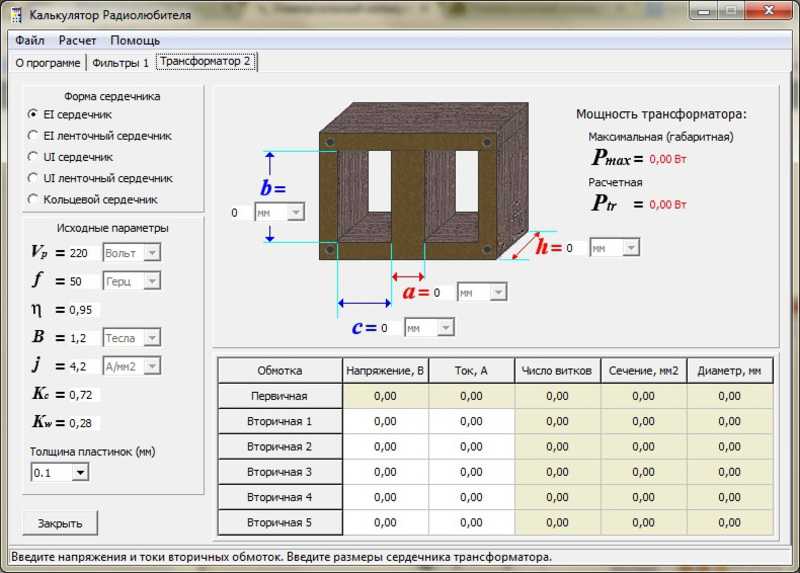

Методика расчета

Полный расчет трансформатора довольно сложен и учитывает такие параметры:

• напряжение и частоту питающей сети;
• число вторичных обмоток;
• ток потребления каждой вторичной обмотки;
• тип материала сердечника;
• массогабаритные показатели.

На бытовом уровне для изготовления устройств с питанием от стандартной сети 220В 50Гц, проектирование можно значительно упростить.

Для расчета требуются следующие данные:

1. Количество выходов.
2. Напряжение и потребляемый ток каждой обмотки.

В основе конструирования любого трансформатора лежит суммарная мощность всех вторичных нагрузок:

P_с=I₁∙U₁+ I₂∙U₂+… I_n∙U_n

Для учета потерь введено понятие габаритной мощности, для вычисления которой применяется несложная  формула:

P=1.25∙ P_с

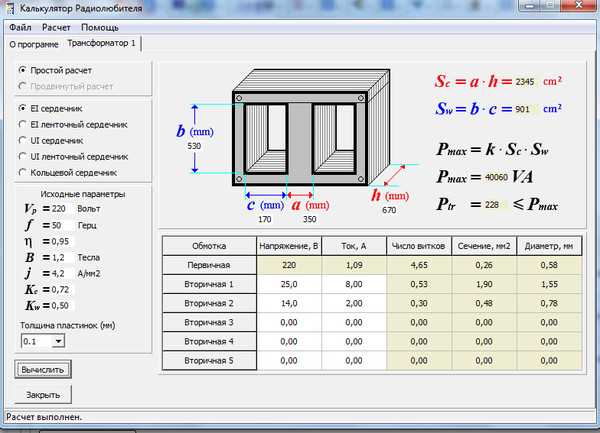

Зная мощность, можно определить сечение сердечника:

S=√P

Полученное значение сечения будет выражено в квадратных сантиметрах!

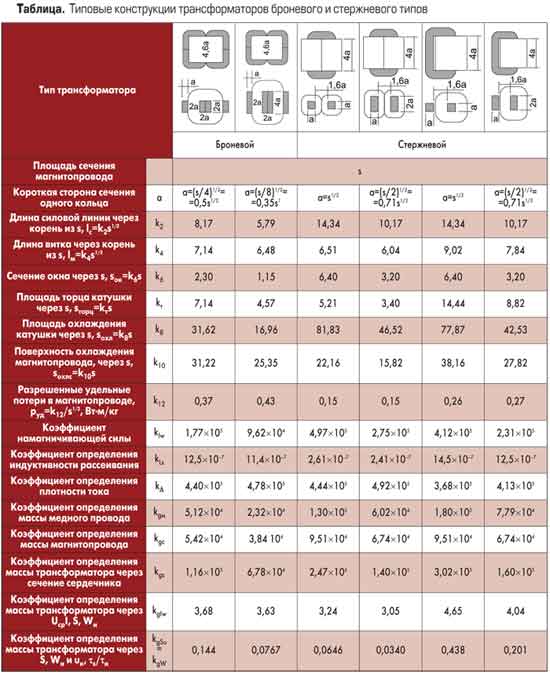

Дальнейшие расчеты зависят от типа и материала выбранного сердечника. Магнитопроводы бывают следующих типов:

• броневые;
• стержневые;
• О-образные.

Также различаются и способы изготовления магнитопроводов:

• наборные – из отдельных пластин;
• витые, разрезные или сплошные.

Разрезными обычно бывают броневые или стержневые магнитопроводы, а О-образные конструктивно выполняются исключительно цельные. В этом отношении они ничем не отличаются от не разрезных стержневых сердечников.

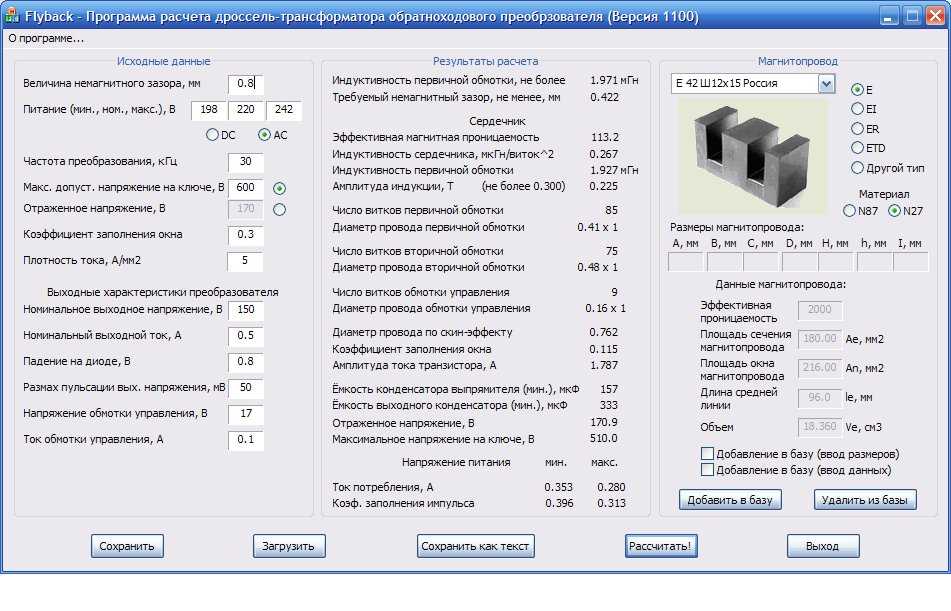

Для определения числа витков используют следующее соотношение, показывающее, сколько необходимо витков на 1 вольт напряжения:

W=K/S,

где К – коэффициент, который зависит от материала и типа сердечника.

Для упрощения вычислений приняты следующие значения коэффициента:

1. Для наборных магнитопроводов из Ш-или П-образных пластин К=60.
2. Для разрезных магнитопроводов К=50.
3. Для О-образных сердечников К=40.

Как видно, наименьшая длина обмоточного провода, а следовательно, и наилучшие массогабаритные показатели будут у О-образных сердечников. Кроме этого, конструкции с такими сердечниками имеют малое поле паразитного магнитного рассеивания и максимальный КПД. Их редко применяют только потому, что намотать обмотку на замкнутый сердечник трудно технически.

Зная параметр W, легко определить количество витков для каждой из обмоток:

n=U∙W

Для учета падения напряжения на первичной обмотке, намотанной большим количеством тонкого провода, следует увеличить количество витков в ней на 5%. Особенно это касается малогабаритных конструкций малой мощности.

Можно снизить ток холостого хода, увеличив значение W для каждой из обмоток, но следует знать, что чрезмерное увеличение может привести к  насыщению магнитопровода, что приведет к резкому увеличению тока холостого хода и снижению напряжения на выходе.

На заключительном этапе определяют диаметр проводников каждой обмотки. Формула расчета имеет следующий вид:

d=0.7√I

Определение диаметра обмоточного провода выполняют для всех без исключения обмоток.

Как рассчитать диаметр провода для любой обмотки?

Чем толще, тем лучше, но с условием, что он поместится в окно магнитопровода. Если окно небольшое, то желательно посчитать ток каждой наматываемой обмотки, чтобы подобрать оптимальный диаметр провода из имеющихся в наличии.

Рассчитать ток катушки можно по формуле:

I = P / U

I – ток обмотки,

P – мощность потребляемая от данной обмотки,

U – действующее напряжение данной обмотки.

Например, у меня потребляемая мощность 31 Ватт и вся она будет отдаваться катушками «III» и «IV».

31 / (12,8+12,8) = 1,2 Ампер

Диаметр провода можно вычислить по формуле:

D = 1,13 √(I / j)

D – диаметр провода в мм,

I – ток обмотки в Амперах,

j – плотность тока в Ампер/мм².

При этом плотность тока можно выбрать по таблице.

Конструкция трансформатора	Плотность тока (а/мм2) при мощности трансформатора (Вт)
5-10	10-50	50-150	150-300	300-1000
Однокаркасная	3,0-4,0	2,5-3,0	2,0-2,5	1,7-2,0	1,4-1,7
Двухкаркасная	3,5-4,0	2,7-3,5	2,4-2,7	2,0-2,5	1,7-2,3
Кольцевая	4,5-5,0	4,0-4,5	3,5-4,5	3,0-3,5	2,5-3,0

Пример:

Ток, протекающий через катушки «III» и «IV» – 1,2 Ампера.

А плотность тока я выбрал – 2,5 А/ мм².

1,13√ (1,2 / 2,5) = 0,78 мм

У меня нет провода диаметром 0,78 мм, но зато есть провод диаметром 1,0мм. Поэтому, я на всякий случай посчитаю, хватит ли мне места для этих катушек.

На картинке два варианта конструкции каркаса: А – обычная, В– секционная.

1. Количество витков в одном слое.
2. Количество слоёв.

Ширина моего несекционированного каркаса 40мм.

Мне нужно намотать 124 витка проводом 1,0 мм, у которого диаметр с изоляцией равен 1,08 мм. Таких обмоток требуется две.

124 * 1,08 * 1,1 : 40 ≈ 3,68 слоя

1,1 – коэффициент. На практике, при расчёте заполнения нужно прибавить 10 – 20% к полученному результату. Я буду мотать аккуратно, виток к витку, поэтому добавил 10%.

Получилось 4 слоя провода диаметром 1,08мм. Хотя, последний, четвёртый слой заполнен только на несколько процентов.

Определяем толщину обмотки:

1,08 * 4 ≈ 4,5 мм

У меня в распоряжении 9мм глубины каркаса, а значит, обмотка влезет и ещё останется свободное место.

Ток катушки «II» вряд ли будет больше чем – 100мА.

1,13√ (0,1 / 2,5) = 0,23 мм

Диметр провода катушки «II» – 0,23мм.

Это малюсенькая по заполнению окна обмоточка и её можно даже не принимать в расчёт, когда остаётся так много свободного места.

Конечно, на практике у радиолюбителя выбор проводов невелик. Если нет провода подходящего сечения, то можно намотать обмотку сразу несколькими проводами меньшего диаметра. Только, чтобы не возникло перетоков, мотать нужно одновременно двумя, тремя или даже четырьмя проводами. Перетоки, возникают тогда, когда есть даже незначительные отклонения в длине обмоток соединённых параллельно. При этом, из-за разности напряжений, возникает ток, который греет обмотки и создаёт лишние потери.

Перед намоткой в несколько проводов, сначала нужно посчитать длину провода обмотки, а затем разрезать провод на требуемые куски.

Длина проводов будет равна:

L = p * ω * 1,2

L – длина провода,

p – периметр каркаса в середине намотки,

ω – количество витков,

1,2* – коэффициент.

* Укладывать обмотку при намотке в несколько проводов сложно и утомительно, поэтому лучше перестраховаться и использовать этот коэффициент, компенсирующий ошибки расчёта и неаккуратной укладки.

Толстый провод необходимо мотать виток к витку, а более тонкие провода можно намотать и в навал. Главное, чтобы обмотка поместилась в окно магнитопровода.

Если намотка производится аккуратно без повреждения изоляции, то никаких прокладок между слоями можно не применять, так как, при постройке УНЧ средней мощности, большие напряжения не используются. Изоляция же обмоточного провода рассчитана на напряжение в сотни вольт. Чем толще провод, тем выше пробивное напряжение изоляции провода. У тонкого провода пробивное напряжение изоляции около 400 Вольт, а у толстого может достигать 2000 Вольт.

Закрепить конец провода можно обычными нитками.

Если при удалении вторичной обмотки повредилась межобмоточная изоляция, защищающая первичную обмотку, то её нужно обязательно восстановить. Тут можно применить плотную бумагу или тонкий картон. Не рекомендуется использовать всякие синтетические материалы вроде скотча, изоленты и им подобные.

Если катушка разделена на секции для первичных и вторичных обмоток, то тогда и вовсе можно обойтись без изоляционных прокладок.

Наконечники катушек зажигания Acura TSX ( Хонда Аккорд 7 ) — Acura TSX, 2.4 л., 2005 года на DRIVE2

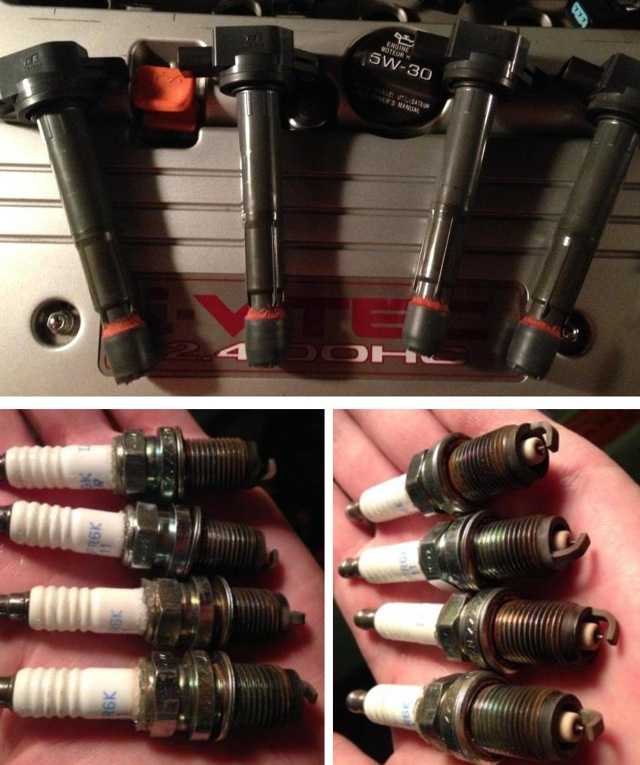

Три года как менял свечи, месяц, как решил их проверить.Достал – а на них появился коричневый ореол. Проверил наконечники (они же колпачки) катушек зажигания и на паре штук заметил микротрещины.

Замерил я штатный колпачок, сравнил размеры с силиконовым, посмотрел на колпачки других японских марок.

Очистил изоляторы свечей – поставил назад.

Сравнил посадочное место — подходит, есть различия по размерам «+, -» 1-2 мм.

Заказал у наших поставщиков.

Одновременно прикупил химию:— высокотемпературный силиконовый герметик ARBO (красный — 343°С);— смазку диэлектрическую Permadex (если у кого колпачки в норме – то не пожалейте 200 руб. – пройдитесь смазкой по колпачку – и утечки не будет и резине поможете).

1. Как пришли колпачки – приступил к колхозу.Прошел месяц, как я проверял свечи – думал наверное снова коричневые круги – достал а они чистые…
2. Пока чистые, а по осени – зиме может и потемнеют или катушка навернется – в общем продолжил.

Аккуратно надрезал штанные наконечники по крайней кромке – оторвал ее, поддел лопаткой колпачок – прошелся по окружности – легко снял. И так по всем. На всякий случай – если колхозик окажется неудачным – можно было вернуть штатные на место.

Кстати, маркировка на штатных колпачках разная. Может кто знает что это… Клеймо мастера?!, )))

Далее примерил тойотовские – налезает плотно, но так же как и штатная застегивается на штатной кромке катушки.

Прошелся шкуркой по пружине катушки, по контакту свечи, натянул наконечники – отвернул — нанес герметика, завернул — подсушил сутки дома.

Почистил свечи очистителем карбюраторов. Нанес диэлектрическую смазку на ребра свечи, на колпачки, установил свечи и катушки.

Завел, поехал.Особых изменений за 1 неделю не почувствовал.300 л.с. не появилось!, ))Кроме субъективных: заводиться стала легче, мягче работать…А так как обычно: на нейтрале 750 об/мин, динамика норм, как и была.

Через месяц – другой посмотрю как там ореол…

Вот такой колхозик.Может кому пригодиться.

P.S.: Кстати, друзья, кому нужны нулевые катушки зажигания 30520-PNA-007 для Honda ACCORD 03-07 да еще в оригинальном пакете Хонда за 1.220 руб с маркировкой «Denso сделано в Японии» — забирайте.Может нам такие продают за 4-6 кило руб?!

P.S.2: Прошел месяц. Решил проверить свечи, колпачки и смазку.Снял катушки, достал свечи — все ок — см. фото.

Диэлектрическая смазка на месте, свечи чистые.Нанес на резьбу свечей графитную смазку без фанатизма, установил назад.

Дополнительное тестирование

Если имеются сомнения по поводу определения первичной и вторичной обмотки, нужно подключить к ней лампу на 220 В с любым напряжением. На первичной обмотке лампа не загорается или еле тлеет.
Другой признак правильного подключения – бесшумная работа трансформатора. Если при работе оборудование сильно вибрирует и шумит, оно подключено неверно.

Дополнительный признак – перегрев обмотки. Шум при работе не является стопроцентно верным показателем, если намотки неплотно прилегают к стержню.

Чтобы удостовериться в правильности выводов, необходимо зафиксировать катушку при помощи кусочка древесины или пластика.

Вибрацию и шум создают так же части сердечника, если они неплотно прилегают друг к другу. Их нужно стянуть скобой или болтом.

Как определить количество витков вторичной обмотки?

Для расчёта количества витков вторичной обмотки необходимо знать, сколько витков приходится на один Вольт. Если количество витков первичной обмотки неизвестно, то это значение можно получить одним из предложенных ниже способов.

Первый способ.

Перед удалением вторичных обмоток с каркаса трансформатора, нужно замерить на холостом ходу (без нагрузки) напряжение сети и напряжение на одной из самых длинных вторичных обмоток. При размотке вторичных обмоток, нужно посчитать количество витков той обмотки, на которой был произведён замер.

Имея эти данные, можно легко рассчитать, сколько витков провода приходится на один Вольт напряжения.

Второй способ.

Этот способ можно применить, когда вторичная обмотка уже удалена, а количество витков не посчитано. Тогда можно намотать в качестве вторичной обмотки 50 -100 витков любого провода и сделать необходимые замеры. То же самое можно сделать, если используется трансформатор, имеющий всего несколько витков во вторичной обмотке, например, трансформатор для точечной сварки. Тогда временная измерительная обмотка позволит значительно увеличить точность расчётов.

Когда данные получены, можно воспользоваться простой формулой:

ω1 / U1 = ω 2 / U2

ω 1 – количество витков в первичной обмотке,

ω 2 – количество витков во вторичной обмотке,

U1 – напряжение на первичной обмотке,

U2 – напряжение на вторичной обмотке.

Пример:

Я раздобыл вот такой трансформатор без вторичной обмотки и опознавательных знаков.

Намотал в качестве временной вторичной обмотки – 100 витков.

Намотал я эту обмотку тонким проводом, который не жалко и которого у меня больше всего. Намотал «в навал», что значит, как попало.

Результаты теста.

Напряжение сети во время замера – 216 Вольт.

Напряжение на вторичной обмотке – 20,19 Вольт.

Определяем количество витков на вольт при 216V:

100 / 20,19 = 4,953 вит./Вольт

Здесь на точности не стоит экономить, так как погрешность набегает при замерах. Благо, считаем-то не на бумажке.

Рассчитываем число витков первичной обмотки:

4,953 * 216 = 1070 вит.

Теперь можно определить количество витков на вольт при 220V.

1070 / 220 = 4,864 вит./Вольт

Рассчитываем количество витков во вторичных обмотках.

Для моего трансформатора нужно рассчитать три обмотки. Две одинаковые «III» и «IV» по 12,8 Вольт и одну «II» на 14,3 Вольта.

4,864 * 12,8 = 62 вит.

4,864 * 14,3 = 70 вит.

Хонда Аккорд троит

На диагностике Хонда Аккорд, жалобы — троит, горит чек. Диагностику начинаем как обычно с подключения сканера.

Ошибки

• P0304 — пропуски зажигания в четвёртом цилиндре
• P0302 — пропуски зажигания во втором цилиндре
• P0300 — пропуски зажигания в различных цилиндрах.

В принципе ничего нового нам эти ошибки не дают, что мотор колбасит я и так вижу. Просматриваю стоп-кадр ошибки и текущие данные, всё ровно, кроме немного бедноватой топливной смеси и высоковатого разряжения во впуске, так всегда бывает при пропусках, всё обычно.

Пропуски воспламенения имеют непостоянный характер, не сказать что один цилиндр не работает, так, подколбашивает, иногда работает вообще идеально. На больших оборотах троение вообще не ощущается. Поиск таких неисправностей всегда начинаю с проверки системы зажигания мотортестером, чего и вам советую.

Мотортестером проверяю вторичное напряжение катушек зажигания, три катушки норм, на четвёртой вот такая картинка.

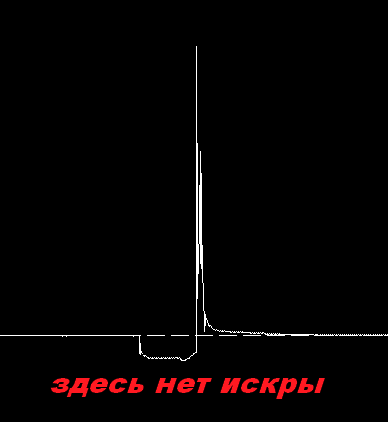

Видим что искра в четвёртом цилиндре есть через раз. Для достоверности меняю катушку с третим цилиндром, картина на этой катушке та же, катушка неисправна

Для наглядности проверю катушку ещё на разряднике, обратите внимание на третью катушку

Катушку зажигания меняем на новую оригинальную.

Двигатель работает как часы. Неисправна была только катушка четвёртого цилиндра, ошибки Р0300 и Р0302 были видимо из-за несовершенства алгоритма определения пропусков на этой Хонде.

Определение обмоток визуальным осмотром

Процесс определения начала и конца обмоток трансформатора следует начать с осмотра изоляции. Случается, что на ней есть схема, позволяющая определить полярность. На старых моделях указаны цифровые коды, значение которых можно узнать из справочников.

Если маркировки нет, определить полярность позволяет диаметр отрезков проводов, которые выпускаются для крепления. У провода первичной обвивки сечение меньше, если это понижающий преобразователь. У повышающего трансформатора все наоборот, но такое оборудование встречается редко.

В процессе производства преобразователей первая катушка, как правило, мотается первой, поэтому отводы располагаются ближе к стержню. Если трансформатор сетевой и небольшой, катушки располагаются на пластиковом каркасе, разделенном на 2 секции.

Как рассчитать количество витков первичной обмотки?

Да сих пор мы исходили из посыла, что первичная обмотка цела. А что делать, если она оказалась оборванной или сгоревшей дотла?

Оборванную обмотку можно размотать, восстановить обрыв и намотать заново. А вот сгоревшую обмотку придётся перемотать новым проводом.

Конечно, самый простой способ, это при удалении первичной обмотки посчитать количество витков.

Если нет счётчика, а Вы, как и я, используете приспособление на основе ручной дрели, то можно вычислить величину редукции дрели и посчитать количество полных оборотов ручки дрели. До тех пор, пока мне не подвернулся на базаре счётчик оборотов, я так и делал.

Но, если обмотка сильно повреждена или её вообще нет, то можно рассчитать количество витков по приведённой формуле. Эта формула валидна для частоты 50 Герц.

ω = 44 / (T * S)

ω – число витков на один вольт,

44 – постоянный коэффициент,

T – величина индукции в Тесла,

S – сечение магнитопровода в квадратных сантиметрах.

Пример.

Сечение моего магнитопровода – 6,25см².

Магнитопровод витой, броневой, поэтому я выбираю индукцию 1,5 Т.

44 / (1,5 * 6,25) = 4,693 вит./вольт

Определяем количество витков первичной обмотки с учётом максимального напряжения сети:

4,693 * 220 * 1,05 = 1084 вит.

Допустимые отклонение напряжения сети принятые в большинстве стран: -10… +5%. Отсюда и коэффициент 1,05.

Величину индукции можно определить по таблице.

Тип магнитопровода	Магнитная индукция max (Тл) при мощности трансформатора (Вт)
5-15	15-50	50-150	150-300	300-1000
Броневой штампованный	1,1-1,3	1,3	1,3-1,35	1,35	1,35-1,2
Броневой витой	1,55	1,65	1,65	1,65	1,65
Тороидальный витой	1,7	1,7	1,7	1,65	1,6

Не стоит использовать максимальное значение индукции, так как оно может сильно отличаться для магнитопроводов различного качества.

Страницы

3

Определение обмоток визуальным осмотром.

При визуальном осмотре трансформатора обращают внимание на его внешний защитный слой изоляции, потому как у некоторых моделей на внешнем слое изображают электрическую схему с обозначением всех обмоток и выводов; у некоторых моделей выводы обмоток только маркируют цифрами. Также можно встретить старые отечественные трансформаторы, на внешнем слое которых указывают маркировку в виде цифрового кода, по которому в справочниках для радиолюбителей есть вся информация о конкретном трансформаторе

Если трансформатор попался без опознавательных знаков, то обращают внимание на диаметр обмоточного провода, которым намотаны обмотки. Диаметр провода можно определить по выступающим выводам концов обмоток, выпущенных для закрепления на контактных лепестках, расположенных на элементах каркаса трансформатора

Как правило, первичную обмотку мотают проводом меньшего сечения, по отношению к вторичной. Диаметр провода вторичной обмотки всегда больше.

Исключением могут быть повышающие трансформаторы, работающие в схемах преобразователей напряжения и тока. Их первичная обмотка выполнена толстым проводом, так как генерирует высокое напряжение во вторичной обмотке. Но такие трансформаторы встречаются очень редко.

При изготовлении трансформаторов первичную обмотку, как правило, мотают первой. Ее легко определить по выступающим концам выводов обмотки, расположенных ближе к магнитопроводу. Вторичную обмотку наматывают поверх первичной, и поэтому концы ее выводов расположены ближе к внешнему слою изоляции.

В некоторых моделях сетевых трансформаторов, используемых в блоках питания бытовой радиоаппаратуры, обмотки располагают на пластмассовом каркасе, разделенном на две части: в одной части находится первичная обмотка, а в другой вторичная. К выводам первичной обмотки припаивают гибкий монтажный провод, а выводы вторичной обмотки оставляют в виде обмоточного провода.

Определение обмоток и отводов по сопротивлению

Визуальный осмотр дает первичную информацию, которую обязательно нужно проверять. Если отводов много, в первую очередь необходимо определять катушки. Для этого мультиметром в режиме омметра попарно прозваниваются все отводы. Если прибор показывает какое-то значение, их можно отнести к одной катушке.

Следующий шаг – определение первичной и вторичной обмотки. Если их две, мультиметр переводится в режим «прозвон», измеряется сопротивление в каждой катушке. У первичной сопротивление выше. Это явление определено особенностями конструкции. Первичная намотка создается из большого количества витков тонкого провода, вторичная – из небольшого количества витков толстого провода.

Если намоток много, их определение занимает некоторое время. Кроме мультиметра требуется бумага и ручка (для записи или зарисовки результатов измерений). Один щуп мультиметра располагается на любой вывод, вторым нужно коснуться любого другого. Если сопротивление есть, вывод из той же катушки.

Если трансформатор предназначен для работы с несколькими напряжениями (110В, 127В, 220В), у первичной обмотки несколько отводов. При выдаче нескольких напряжений на второй катушке тоже несколько отводов.

После того, как определены все отводы для одной катушки, начинается поиск следующей. Один щуп мультиметра прикладывается к другому выводу, вторым проверяется сопротивление в оставшихся. Процесс продолжается, пока выводы сгруппируются по катушкам. Все значения необходимо записать. Исходя из результатов, рисуется схема преобразователя.

После разделения выводов по намоткам необходимо установить, где у каждой из них начало, где конец. Берутся 2 вывода одной намотки, помечаются (условно) как начало и конец. Измерительный прибор регулируется на предел единицы миллиампер и подключается к любой паре из другой намотки. Минус плоской батарейки 4,5 В присоединяется к отводу первой намотки, помеченному как конец. Далее нужно несколько раз плюсом батарейки коснуться условного начала и следить за тестером.

При замыкании цепи между намоткой и батарейкой прибор должен реагировать. Если стрелка отклоняется к минусу, необходимо поменять полярность подключения ко второй намотке и еще раз замкнуть цепь. Теоретически стрелка должна отклониться на плюс. Если это так, то началом намотки является вывод, который соединен с плюсом прибора.

Этот способ можно применить в любой ситуации, когда возникает вопрос, как определить начало или конец обмотки трансформатора.

Как подобрать предохранитель для трансформатора

Рассчитываем ток предохранителя обычным способом:

I – ток, на который рассчитан предохранитель (Ампер),
P – габаритная мощность трансформатора (Ватт),
U – напряжение сети (~220 Вольт).

Пример:

Ближайшее значение – 0,25 Ампер.

определение первичного напряжения трансформатора

Схема измерения тока Холостого Хода (ХХ) трансформатора. Ток ХХ трансформатора обычно замеряют, чтобы исключить наличие короткозамкнутых витков или убедится в правильности подключения первичной обмотки.

При замере тока ХХ, нужно плавно поднимать напряжение питания. При этом ток должен плавно возрастать. Когда напряжение превысит 230 Вольт, ток обычно начинает возрастать более резко. Если ток начинает резко возрастать при напряжении значительно меньшем, чем 220 Вольт, значит, либо Вы неправильно выбрали первичную обмотку, либо она неисправна.

Мощность (Вт)	Ток ХХ (мА)
5 — 10	10 — 200
10 -50	20 — 100
50 — 150	50 — 300
150 — 300	100 — 500
300 — 1000	200 — 1000

Ориентировочные токи ХХ трансформаторов в зависимости от мощности.
Нужно добавить, что токи ХХ трансформаторов даже одной и той же габаритной мощности могут очень сильно отличаться. Чем более высокие значения индукции заложены в расчёт, тем больше ток ХХ.

Схема подключения, при определения количества витков на вольт.

Можно подобрать готовый трансформатор из числа унифицированных типа ТН,
ТА, ТНА, ТПП и других. А если Вам необходимо намотать или перемотать
трансформатор под нужное напряжение, что тогда делать?

Тогда необходимо подобрать подходящий по мощности силовой трансформатор
от старого телевизора, к примеру, трансформатор ТС-200 и ему подобные.

Что делаем далее, если неизвестно количество витков на вольт?

Для этого необходим ЛАТР, мультиметр (тестер) и прибор измеряющий переменный ток —
амперметр. Наматываем по вашему усмотрению обмотку поверх имеющейся,
диаметр провода любой, для удобства можем намотать и просто монтажным
проводом в изоляции.

Понятие начала и конца обмотки, обозначения по ГОСТ 11677-85

По сфере применения преобразователи напряжения делятся на промежуточные, измерительные, защитные, лабораторные. Электрический ток создает магнитное поле, направление которого зависит от направления тока. Необходимость определять начало и конец обмотки трансформатора возникает, если требуется проверить достоверность маркировки или определить характеристики при ее отсутствии.

Сначала немного теории. Обмотка может быть правая (с витками, расположенными по часовой стрелке) или левая (с витками, расположенными против часовой стрелки). Хотя понятия «начало» и «конец» условные, в процессе эксплуатации и при необходимости в ремонте они имеют значение, так как определяют полярность. Проверки проводятся, если нет данных производителя и паспорта.

Порядок маркировки силового трансформаторного оборудования установлен ГОСТ 1167- 85. В однофазном трансформаторе начало обозначается буквой A (для высокого напряжения), a (для низкого напряжения), конец – буквой X, x. При наличии третьей катушки ее начало Am, конец Xm.

В трехфазных трансформаторах:

• высокое напряжение – А, В, С; X, Y, Z;
• среднее напряжение – Аm, Вm, Сm; Хm, Ym, Zm;
• низкое напряжение – а, b, с; х, у, z.
• При отводе нейтрали она обозначается как О, Оm и о.

Схема «в звезду» указывается как Y, в треугольник – Δ. При отводе нейтрали соединение определяется знаком Yн. Если обвивка высокого напряжения соединяются «в звезду», низкого – в треугольник, сочетание помечается как Y/Δ.
