Ток утечки автомобильной акб

Как быстро утечка тока может сажать аккумулятор?

Многие автолюбители, даже после поверхностного изучения этой темы, не могут понять, как столь небольшие токи могут высаживать аккумулятор в ноль. Попробуем наглядно объяснить, как это происходит в разных ситуациях. Тем более, что вполне возможен такой исход событий, когда абсолютно новая АКБ “не доживает” до утра даже при токах утечки, не превышающих норму.

Ситуация первая. В наличии абсолютно новый аккумулятор емкостью 60 Ач. Предварительно полностью заряжен от стационарного зарядного устройства. Ток утечки не превышает норму — скажем, 60 мА. За сколько времени аккумулятор полностью сядет при таких раскладах? Считаем. При таком токе утечки за один час АКБ “теряет” 60 мА. За одни сутки, то есть, за 24 часа, соответственно — 1440 мАч или 1,4 ампер-часов. Отсюда следует, что запасенных предварительно 60 Ач хватит примерно на 40 суток. Много? Может и да, если вы ездите на машине часто. А вот если вы оставили ее на стоянке, а сами уехали в отпуск, то хватит впритык. Не забываем, что это были описаны идеальные условия — новая АКБ и нормальный ток утечки.

Ситуация вторая. В наличии такой же новый аккумулятор и нормальный ток утечки. Но перед тем, как поставить машину на длительную стоянку, специально мы ничего не заряжали. Как правило, даже если система зарядки АКБ в машине полностью исправна, аккумулятор очень редко оказывается полностью заряженным по окончанию поездки. То есть, в нем уже нет рассмотренных выше 60 Ач энергии. Зная принцип расчета, несложно прикинуть, как быстро в этой ситуации “сдохнет” на 60-70% заряженная АКБ.

Ситуация третья. Имеем аккумулятор б/у и нормальный ток утечки. АКБ любой технологии со временем неминуемо теряет свою емкость. То есть, даже при правильной эксплуатации (что бывает редко) уже через пару лет из 60 Ач остается от силы 25-35 Ач. Сами посчитайте, через сколько сядет такой аккумулятор, если его предварительно еще и не зарядить полностью.

Ситуация четвертая. Имеем не очень новый аккумулятор и ток утечки порядка 300 мА (гораздо выше нормы). Как уже было сказано выше, в не новой АКБ емкости 60-70 Ач быть не может из-за естественного износа. Допустим, осталось там 25 Ач. После очередной недолгой поездки АКБ мы специально не заряжали, то есть он мог подзарядиться от генератора, скажем на 80%. Итого, мы ставим его на стоянку с запасом энергии в 20 Ач. При токе утечки в 300 мА наш аккумулятор полностью “сдохнет” уже через 60 часов, то есть, всего за два-три дня.

Ситуация пятая. К не новому аккумулятору и току утечки сверх всякой нормы добавим еще как попало работающую систему зарядки. То есть, изношенный генератор, некорректно работающий реле-регулятор и другие проблемы, которые встречаются в машинах сплошь и рядом. До кучи кинем еще и непродолжительные поездки с включенными фарами, печкой и музыкой.

В описанной ситуации, мало того, что аккумулятор, в принципе, не способен накопить много энергии, так ему и взять эту энергию не откуда. Вы потратили много на запуск двигателя, потом недолго проехались, и ставите машину на стоянку. А в АКБ, тем временем, осталось в запасе не более 10 Ач энергии. За сколько она иссякнет, если ток утечки будет хотя бы 300 мА? Правильно — уже спустя 30 часов наступит глубокий разряд. Но на запуск двигателя не будет хватать уже и через 4-6 часов.

Добавим к этому всему усугубляющие факторы. Например, отрицательная температура воздуха, при которой АКБ и заряжается плохо, и разряжается быстрее, а то и вовсе — может замерзнуть с концами. Также следует помнить о том, что для успешного запуска двигателя аккумулятор должен быть заряжен хотя бы процентов на 20-30. Если же он разряжен сильнее, то даже при наличии какого-нибудь запаса энергии для работы стартера не хватит пускового тока. Последний вяло “вжикнет” пару раз, после чего наступит тишина.

Как происходит разрядка батареи?

Ускоренный разряд аккумулятора возникает в случае превышения указанного значения в несколько раз. Если норма будет превышена незначительно (до 0,1–0,5 А), автолюбитель не заметит проблемы и спокойно продолжит эксплуатацию авто, хотя срок службы источника питания станет незаметно сокращаться.

Когда потребление каким-либо электроприбором вызовет повышение тока в цепи от 1 до 10 А, аккумулятор начнет разряжаться очень быстро – буквально за ночь. Почему автомобильное оборудование «тянет» из батареи электроэнергию в состоянии покоя:

1. В подавляющем большинстве случаев (около 90%) причиной ускоренной разрядки становится неквалифицированное вмешательство в электрическую схему машины. Сюда относится установка и неправильное подключение нештатных приборов – усилителей, сабвуферов, стеклоподъемников, противотуманных фар и дополнительных обогревателей.
2. На автомобилях с большим пробегом (свыше 200 тыс. км) нередко возникают неполадки силового оборудования – генератора либо стартера. В результате обмотки указанных агрегатов становятся потребителями энергии.
3. Залипание контактов одного либо нескольких реле, включающих силовые цепи, например, подогревателя стекла или сиденья.

Если вы столкнулись с ситуацией, когда требуется ежедневная подзарядка вполне исправного источника питания, необходимо измерить ток утечки аккумулятора и сопоставить показания с нормой. В случае превышения попытайтесь найти источник проблемы описанными ниже способами.

Такая неисправность проявляется иначе – слышен запах горелого пластика, виднеется дым и искры, затем проводник перегорает или вызывает пожар. За столь короткий промежуток времени аккумуляторная батарея не успевает разрядиться «в ноль».

Поиск причин утечки

Чтобы найти утечку тока в автомобиле или на мотоцикле, сначала проверяют оборудование, установленное владельцем техники самостоятельно или при помощи непрофессиональных мастеров. Для него обычно нет штатных мест для подключения, поэтому специалисты сами выбирают, куда его подсоединить. Так, например, существенная потеря тока наблюдается, если к замку зажигания подсоединить навигационную технику или подогрев сидений.

Другая причина, по которой осматривается сначала нештатное оборудование – это состояние проводки. Если провода, проложенные на заводе, тщательно защищены и их целостность нарушается очень редко, то сам владелец автомобиля или неумелые мастера проводку могут размещать где угодно. Из-за этого она часто перетирается при трении о края металлических элементов конструкции. Если провода находятся вблизи от мотора, они могут расплавиться, т.к. во время работы этот узел сильно нагревается. В результате возникает короткое замыкание.

Сначала нужно визуально осмотреть проводку и само оборудование для обнаружения физических повреждений — перегибов, следов гари и т.д. Если дефектов не выявлено, чтобы найти потерю тока поочередно отключают автомагнитолу, охранную систему, навигационную технику, подогрев сидений и т.д., при этом отслеживая данные на дисплее мультиметра.

Если неисправность не обнаружена, переходят к заводскому оборудованию. Это более сложная работа, но важная, если пользователь не желает постоянно заряжать аккумулятор и снижать срок его службы.

В каждой машине предусмотрена колодка предохранителей. На транспорте разных компаний она может выглядеть по-своему, но предназначение во всех случаях одинаковое. В ней каждый элемент отвечает за один или ряд потребителей тока. Чтобы понять, каких именно, нужно изучить электрическую схему конкретного авто.

Далее при внимательном контроле значений на дисплее мультиметра предохранители по очереди отключают. Обнаружив проблему, нужно установить, какие узлы к нему подсоединены и проверить их целостность. Необходимо понимать, что неисправность можно отыскать как в самом оборудовании, так и в проводке (изоляция повреждена при трении о конструкцию кузова) или в местах ее подключения (запылились или залиты соединительные колодки, винтовые соединения неплотно затянуты).

Если после проверки предохранителей причина поломки не обнаружилась, утечку тока ищут в генераторе. Чтобы выполнить его диагностику, мультиметр подсоединяют к аккумуляторным клеммам. Затем на приборе выбирают режим замера напряжения. Полностью заряженная батарея покажет на дисплее от 12,6 до 12,9 В.

Теперь заводят мотор и включают несколько потребителей тока, например, фары и печку. На экране должны быть цифры от 12,8 до 13,4 В, предельное значение – 14,3 В. Если напряжение при запущенном двигателе находится в этих рамках, генератор цел. Если же оно ниже, деталь неисправна и не заряжает аккумулятор.

При постоянной быстрой разрядке нового аккумулятора следует проверить утечку тока в автомобиле мультиметром. Если значение на дисплее тестера выше, чем 50-80 мА, нужно искать неисправность. Сначала выполняется визуальный осмотр нештатного оборудования, контактов и проводов. Далее поочередно отключается каждый из узлов при постоянном контроле значений на дисплее мультиметра. Как только показания упадут, проблема обнаружена. Если действия не помогли найти поломку, выполняют диагностику заводского оборудования, последовательно отключая предохранители в колодке. Если неисправный узел по-прежнему не выявлен, проверяют состояние генератора.

Проверка утечки тока в автомобиле мультиметром

Теперь, когда мы разобрались с природой тока утечки, его разновидностями и причинами повышения сверх нормы, переходим к главному — к проверке утечки тока в автомобиле мультиметром. Дело это нехитрое, и не требует особого опыта. Гораздо сложнее потом найти проблему, из-за которой ток утечки выше нормы.

Проверка утечки тока в автомобиле мультиметром выполняется по следующему алгоритму:

1. Заглушите двигатель.
2. Переведите ключ зажигания в положение, при котором его можно извлечь из замка.
3. Выключите все потребители, которые можно — музыку, габариты, вставленные в прикуриватель зарядные устройства и прочее.
4. Открыв капот, зафиксируйте переключатель, который “оповещает” охранную систему об открытом капоте. Если подкапотное пространство подсвечивается встроенной лампочкой, выкрутите ее на время измерений.
5. Включите мультиметр в режим измерения тока.
6. Отсоедините одну из клемм от АКБ (любую).
7. В полученный разрыв цепи (между АКБ и клеммой) включите мультиметр.
8. Поставьте машину на сигнализацию.
9. Подождите несколько минут.
10. После того, как показания мультиметра стабилизируются, оцените ток утечки и сравните его с нормой для вашего автомобиля.

Чуть ниже рассмотрена простейшая методика поиска причины, по которой ток утечки превышает норму. Но прежде не лишним будет поговорить о частых ошибках, которые допускаются автолюбителями при измерениях.

Во-первых, в процессе измерения тока утечки мультиметром ни в коем случае не запускайте двигатель! Если это сделать, через мультиметр потечет ток силой, как минимум, в сотню ампер. Ни один обычный мультиметр такой нагрузки не выдержит. Чтобы измерить ток, который потребляется стартером, нужен другой прибор — токовые клещи.

Во-вторых, проверку утечки тока в автомобиле не стоит выполнять мультиметром, не переведенным в режим измерения больших токов (как правило, 10 А). Малого диапазона в 200 мА может оказаться недостаточно, и прибор попросту выйдет из строя. Более того, даже если ток утечки в вашем автомобиле в норме (далеко не 200 мА), в момент включения прибора в цепь ток всегда будет около ампера или больше. Тот же самый скачок произойдет и во время постановки машины на сигнализацию.

В-третьих, нет смысла измерять ток утечки без включенной охранной системы. Без нее показатели могут быть в пределах нормы, и вы так и не узнаете объективно, сколько “жрет” автомобиль, стоя на стоянке с включенной сигналкой. Аналогично не стоит отсоединять питание тех приборов, которые вы оставляете при обычной эксплуатации автомобиля — магнитолу, видеорегистратор и так далее. Показания, опять же, будут не объективными.

В-четвертых, не стоит брать за основу показания амперметра, которые он отображает первые минуты после включения в цепь. Особенно, если машина напичкана электроникой, которой нужно некое время для того, чтобы включиться и перейти в ждущий режим.

В-пятых, проверять ток утечки очень желательно при заведомо заряженном аккумуляторе. Если же он “дохлый”, то прибор покажет заниженные показания, и вы опять не увидите настоящей картины происходящего.

Установка дополнительного массового провода ВАЗ 2114: секреты автоэлектрика

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи. Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате. Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

Причины и последствия тока утечки

В качестве основополагающей штатной причины проблемы может выступать ситуация с поломкой заводского оборудования, будь то:

• стартер;
• генератор;
• сигнализация;
• аудиосистема;
• проводка.

Однако подобные случаи на практике встречаются редко и лишь на автомобилях, пробег которых превышает 150 тысяч километров – на них попросту изнашиваются узлы. Чаще всего проблемы возникают из-за установки нештатного оборудования. Особенно это касается сигнализации и магнитолы.

Дополнительные причины таковы:

• разрушение защиты проводов из-за механического воздействия;
• чрезмерный объем выработки АКБ;
• короткое замыкание из-за неправильной прокладки проводов с нарушением принципов напряжения и сопротивления;
• окисление ключевых узлов или их сильное загрязнение;
• оплавление проводки – актуально для участков, размещенных в непосредственной близости с двигателем;
• неправильное заземление.

Если игнорировать данную проблему, то проблема может привести к глубокому разряду АКБ, что существенно сократит срок службы батареи. Такое следствие обуславливается кристаллизацией солей, образующихся после разряда серной кислоты.

При чрезмерных накоплениях емкость аккумулятора снижается в два-три раза, что может привести к утрате возможности запуска двигателя.

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

• замыкание проводки;
• залипание реле;
• выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Измерения с помощью специального оборудования

Существует ли профессиональный прибор для измерения тока утечки? Разумеется, но пользоваться им в домашних условиях нерационально (в смысле покупки). Другое дело, если такой прибор совмещен с мультиметром, и его функционал расширен.

Это так называемые токовые клещи, предназначенные для работы с проводниками без отключения электропитания.

Мало того, если электроприбор отключить от сети, померить ток утечки будет невозможно.

Как он работает? Истинное назначение клещей — бесконтактное определение токов нагрузки на силовых линиях. Почему нельзя использовать возможности прибора для иных целей? Охватить кабель питания можно только целиком, то есть фазный провод и нулевой будут в кольце вместе с заземляющим проводником. Замер не получится.

Использование токовых клещей для измерения тока утечки

Распускать силовой кабель на отдельные провода нежелательно, это опасно для дальнейшего использования. Выход есть: надо изготовить временный удлинитель, предназначенный исключительно для замеров.

• распускаем кабель из общей наружной изоляции на три отдельных проводника;
• подключаем электроустановку, на которой требуются измерения;
• фиксируем данные, которые измерял прибор по каждому проводу.

Если значение отлично от нуля, ток утечки присутствует. Необходимо тщательно проверить всю внутреннюю электросхему внутри электроустановки. Если это невозможно сделать в домашних условиях — изделие отдается в ремонт в профильную мастерскую. Пользоваться им опасно. А при наличии в помещении УЗО, будет постоянно срабатывать защита.

Штатный режим измерения тока утечки предусмотрен, но для этого электроприбор должен иметь выносной (отдельный) заземляющий проводник. Если есть возможность подключить на корпус отдельную клемму — необходимо соединить переносной заземлитель с корпусом, и замерить клещами ток при включенном состоянии электроприбора.

Так же, как и в предыдущем случае, значение должно быть нулевым.

Специальные измерители токов утечки

Для общего образования рассмотрим специализированный прибор ИТВ 140Р. Он не предназначен для ремонтных измерительных работ, его задача — постоянный контроль за состоянием электроустановок.

Измерительная часть располагается в непосредственной близости от потенциального места утечки, а съем информации производится дистанционно

Поскольку речь идет об электроустановках, работающих под напряжением более 1000 В, такая предосторожность необходима для безопасности

Разумеется, такие приборы в домашних условиях не применяются.

Еще один вариант специального прибора — емкостной дистанционный измеритель токов утечки. С помощью специального датчика электромагнитных волн, он определяет наличие электротока на заземляющих шинах. Однако стоимость такого оборудования слишком велика для личного пользования.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Отчего возникает ток утечки?

Как правило, если двигатель не запускается нужно поменять аккумулятор. В 90 % случаев изношенная АКБ является причиной того, что ваш автомобиль упорно не желает заводиться с утра. Ну а если все-таки запускается, но плохо и работает с перебоями на холостых, то причина в свечах зажигания, но это отдельная история.

Однако если вы удостоверились, что аккумулятор исправен (при помощи мультиметра), но проблема имеется то причину нужно искать в подключенных электроприборах.

Плохой контакт клемм АКБ – одна из причин ее быстрого разряда

Даже в выключенном состоянии магнитола потребляет определенное количество энергии, поэтому за ночь она может существенно просадить аккумулятор. За один день — это не будет очевидно, но, если автомобиль простоит 4-5 дней без движения, то есть высокая вероятность что он не заведется.

Другой не менее распространенной причиной утечки тока из АКБ является грязная окислившаяся или поврежденная электропроводка. Чаще всего это происходит при внештатном подключении электроприборов – провода располагаются неправильно и либо греются (отчего происходит расплавление изоляции и как следствие короткое замыкание при контакте с корпусом авто) либо загрязняются, окисляются и начинают давать сбои в электросети.

Однако если вы проверили все системы, и проблема не найдена, то стоит посетить СТО обратиться к автоэлектрику, который проведет полный технический осмотр электросети автомобиля, проверит правильность подключения сигнализации, магнитолы или штатных электроприборов.

Дело в том, что иногда после ремонта или замены того или иного агрегата его могут неправильно установить или подключить, в результате чего он может начать потреблять существенно больше энергии. Обычно это происходит при обращении в нелицензированные «гаражные» ремонтные мастерские.

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

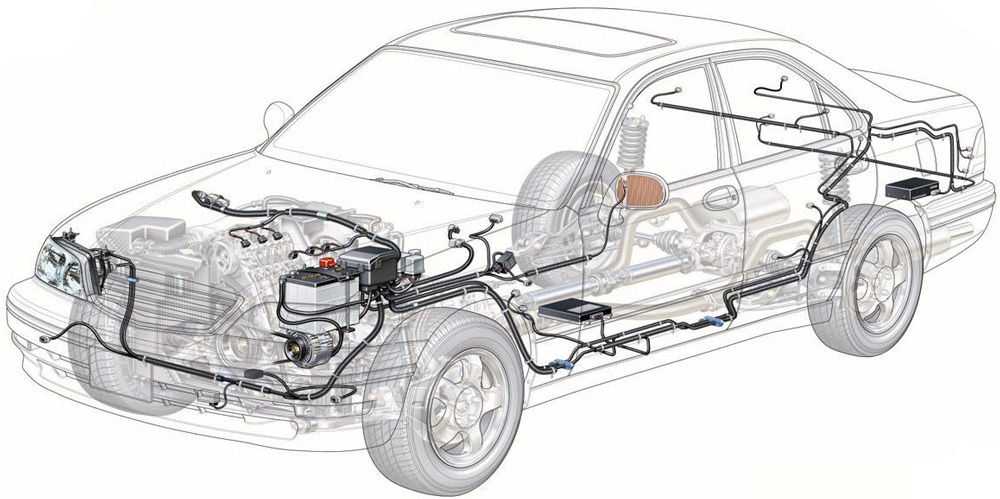

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

• Диоды в выпрямителе генератора (20-45 мА);
• Магнитола (до 5 мА);
• Сигнализация (10-50 мА);
• Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

• Нештатная магнитола;
• Дополнительные усилители и активные сабвуферы;
• Противоугонка или вторая сигнализация;
• Видеорегистратор или радар-детектор;
• GPS-навигатор;
• Любое оборудование с питанием через USB, подключенное к прикуривателю.
