Замена подшипника полуоси на ваз-2107 своими руками

Что понадобится для работы

Диагноз поставлен и владелец «семерки» решает поменять деталь сам. Что же нужно для корректного проведения работы?

Молоток.
Зубило.
Электрическая угловая шлифмашина, по-народному болгарка.
80 или чуть меньше сантиметров трубы внутреннего диаметра 32 миллиметра.
Торцевая головка № 32 и ключ № 17.
Ключ рожково-накидной № 10.
Машинное масло: моторное или трансмиссионное, 100 грамм.
Литиевая смазка.
Наковальня или предмет, способный ее заменить.
Паяльная лампа или другая горелка подобного типа.
Новый исправный подшипник.
Втулка запорная и набор сальников для полуоси.
Домкрат.
Башмаки-упоры.
Монтировка.
Ветошь.

Конструктивное решение классических моделей «Жигули» простое. Разобраться в системе будет нетрудно. Берете руководство по эксплуатации, там четко описано, что и где находится. Для того чтобы поменять деталь, вовсе не обязательно вставать на смотровую яму или поднимать машину автокраном. Хотя эти девайсы способны значительно облегчить и ускорить проведение операции.

Замена полуоси заднего моста на автомобиле ВАЗ 2106

Вам понадобится

-Ключ для гаек колес
-Головка «на 17»
-Удлинитель

Инструкция

Снимите колесо и тормозной барабан.

Поверните фланец полуоси до совпадения отверстий большого диаметра в нем с двумя (из четырех) гайками крепления щита тормоза. Отверните гайки и снимите пружинные шайбы.

Поверните фланец полуоси на 90° до совпадения отверстий большого диаметра в нем с двумя другими гайками крепления щита тормоза, отверните их и снимите пружинные шайбы.

Закрепите двумя колесными болтами тормозной барабан наружной торцовой поверхностью к фланцу полуоси. Болты заворачивайте от руки. (Болты можно не доворачивать примерно на 5 мм для обеспечения разгона барабана как инерционной массы. При этом будьте осторожны — не повредите тормозной барабан.)

Резким рывком на себя выдерните (не полностью) полуось из балки заднего моста.

Отверните два колесных болта и снимите тормозной барабан с фланца полуоси.

Выньте полуось из балки заднего моста.

Установите на автомобиль ваз 2106 новую полуось в сборе с подшипниками в порядке, обратном снятию.

Допотопная «шестерка» уходящая в отрыв после старта при разрешающем сигнале светофора, способна вывести из психологического равновесия многих владельцев современных мощных автомобилей. Только благодаря форсированному двигателю ВАЗ 2106 может вытворять такие «чудеса».

Вам понадобится

Инструкция

Существует целый ряд технологий, направленных на форсирование моторов. Начиная с чип- и МД-тюнинга и, заканчивая изменением конструкции двигателя.

На первом этапе в головку блока цилиндров устанавливается новый распредвал с измененной геометрией кулачков. Там же меняются клапана, тарелки у которых большего диаметра, и растачиваются камеры сгорания. Шлифуются и полируются впускные и выпускные тракты. Простейшее форсирование двигателя на этом, как правило, заканчивается.

Углубленный тюнинг мотора заключается в замене заводского коленвала (устанавливается с увеличенным кривошипом). На фрезерном станке растачивается блок цилиндров под поршни большего диаметра. Указанные детали комплектуются шатунами соответствующего размера и компрессионными кольцами Т-образной формы.

После конструктивных изменений и сборки двигателя начинается процесс настройки его систем и механизмов, в результате чего обиваются увеличения степени сжатия в рабочем цилиндре. Требуемый параметр зависит от угла фаз газораспределения и положения открытия заслонки дроссельного узла. Изменение положения вала ГРМ осуществляется регулируемой шестерней привода, что способствует наполнение камеры сгорания обогащенной топливной смесью, которая при сгорании выделяет больше тепловой энергии, которая затем преобразовывается в кинетическую.

«Высшим пилотажем» тюнинга мотора ВАЗ 2106 является установка турбины на двигатель и оснащение автомобиля прямоточной системой отвода отработавших газов. Обладая машиной с форсированной силовой установкой, легко можно составить конкуренцию на дороге многим именитым брендам зарубежного автопрома.

Видео по теме

https://youtube.com/watch?v=1mwj7z_HgqM

Обратите внимание

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку

Полезный совет

Снимать полуось удобнее специальным ударным съемником.

Замена полуоси ваз 2107, 2106 и сальника полуоси
Ваз 2106: как проводится замена сальника моста

Основные технические характеристики полуосей ВАЗ 2107 и их элементов

Полуоси для «семёрки» в России выпускаются под каталожным номером 21030–2403069–00. Правая и левая детали, в отличие, от некоторых других заднеприводных машин, у ВАЗ 2107 абсолютно идентичные. Они имеют диаметр 30 мм (под подшипник) и 22 шлица. В продаже можно встретить и так называемые усиленные полуоси с 24 шлицами, но для их установки потребуется менять конструкцию редуктора.

Подшипник полуоси

Подшипник — это именно тот элемент, на который приходится большая часть нагрузок. И хотя его заявленный ресурс составляет порядка 150 тыс. км пробега, он может прийти в негодность гораздо раньше. Все зависит от условий эксплуатации автомобиля, исправности других деталей трансмиссии, а также качества его изготовления. Самыми надёжными, на сегодняшний день, считаются подшипники Вологодского подшипникового завода, выпускаемые под артикулами 2101–2403080 и 180306. Импортные аналоги имеют каталожный номер 6306 2RS.

Неисправности полуосей ВАЗ 2107, их причины и признаки

К основным поломкам полуосей можно отнести:

деформацию вала;
перелом;
износ или срезание шлицев;
повреждение резьбы крепления колёсного диска.

Деформация

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

Перелом

Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.

Износ или срезание шлицев

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

Повреждение резьбы крепления колеса

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

Завод допускает осевой зазор полуоси не более 0,7 мм, но чаще всего полуось скажет о разрушении подшипника сильным шумом и треском.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

диаметр внутренней обоймы — 40 мм;
диаметр наружной обоймы — 80 мм;
ширина обоймы — 23 мм;
масса — 440г;
подшипник имеет 9 шариков диаметров 12,7 мм;
номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Процесс замены сальника

Для начала нужно будет вооружиться нужными инструментами. В частности, нужно подготовить:

плоскую отвертку;
штангенциркуль;
обычную монтировку или какой-либо удобный металлический прочный стержень;
ключи на 13 и 24;
динамометрический ключ;
динамометр;
прочный шнур.

На ваз 2106 замена сальника заднего моста проводится после того, как сливается масло из картера. При этом нужно не забыть про крышку маслосливного отверстия, которую следует ввернуть на место.

Снятие полуосей

Приступаем к работе:

обе задние полуоси нужно будет демонтировать из балки заднего моста.

Чтобы все сделать правильно, нужно строго следовать инструкции. Итак:

демонтируем колесо;
снимаем тормозной барабан;
видим четыре гайки, которые нужно будет вывернуть (чтобы проблем не возникло, нужно будет повернуть полуось до совпадения отверстий большого диаметра с двумя гайками-фиксаторами щита тормоза):
отворачиваем гайки;
снимаем пружинные шайбы;
поворачиваем фланец полуоси на 90 градусов так, чтобы совпали отверстия большого диаметра и гайки крепления щита тормоза;
тормозной барабан закрепляем двумя колесными болтами (можно затянуть их вручную).

Примечание. Эти колесные болты можно и не доворачивать, оставляя примерно 5 мм для обеспечения разгона барабана. Но нужно быть предельно осторожным, чтобы не повредить тормозной барабан.

резко на себя снимается полуось из балки заднего моста.

Совет. Существует специальный ударный съемник, который позволит снять полуось намного быстрее.

Специальный ударный съемник для снятия полуоси

Снятие старой манжеты

После того, как вышли обе полуоси, нужно сделать следующее:

удерживая монтировкой кардан(см.Ремонт кардана своими силами) от прокручивания, отвернуть четыре гайки, фиксирующие фланец шарнира;
вынуть болты;

Замена сальника заднего моста ваз 2106

разъединяем фланцы с помощью плоской отвертки;
теперь нужно намотать на фланец ведущей шестерни прочный шнур, который был заранее припасен (наматывая его, нужно сделать несколько оборотов и смотать);
проверяем динамометром момент сопротивления проворачиванию или МСП ведущей шестерни (данное значение нужно запомнить или записать).

Примечание. МСП – это произведение показаний динамометра, выраженное в кгс и рычага приложения силы, выражаемое в см.

теперь нужно будет отвернуть гайку крепления фланца, удерживая специальным ключом ведущую шестерню;
снимаем плоскую шайбу.

Совет. Существует специальный ключ для удержания фланца ведущей шестерни. Его можно даже изготовить самостоятельно из куска металлической трубы нужного размера и двух болтов с гайками.

Самодельный ключ для удержания фланца ведущей шестерни

Замена сальника в заднем мосту ваз 2106 продолжается:

фланец ведущей шестерни снимается;
находим сальник ведущей шестерни и снимаем его из горловины, используя отвертку;
устанавливаем новую манжету.

Монтаж

Примечание. Перед тем, как установить новый сальник, нужно смазать его рабочую кромку Литолом-24.

грамотно установить сальник на место помогут легкие удары молотком через специальную оправу.

Рекомендуется посмотреть вот это видео, где все подробно описано.

Примечание. Нужно помнить, что новый сальник следует запрессовать в картер редуктора на глубину 2 мм, считая от торца картера редуктора. В качестве оправки можно использовать какой-нибудь старый подшипник, вернее его кольцо или даже отрезок трубы подходящего размера и диаметра.

ставим на место фланец ведущей шестерни;
ставим нужную шайбу;
заворачиваем гайку крепления фланца, при этом удерживая специальным ключом ведущую шестерню.

Примечание. Момент затяжки гайки должен быть равен определеному значению в зависимости от момента сопротивления ведущей шестерни. Затягивая гайку, следует начинать с меньшего момента и периодически проверять момент сопротивления. Если же, в момент затягивания гайки обнаруживается, что момент сопротивления слишком превышен, то это говорит о недопустимой деформации. Придется заменить втулку, путем разбора редуктора и последующей регулировки зацепления шестерен главной передачи. Самостоятельно такую работу выполнить будет сложно, нужен высококвалифицированный специалист.

собираем все узлы и детали в обратной последовательности.

Процесс замены сальника завершен. В процессе нужно стараться сопоставлять приемы демонтажа и установки нового сальника с фото и схемам. Провести данную операцию своими руками несложно, достаточно будет следовать советам и примечаниям, которые дает инструкция. Самостоятельная замена поможет избежать лишних трат и сэкономит немало времени, ведь в хороших автосервисах сейчас большая очередь и цена на услуги высокая.

Важное замечание

И ещё одно важное замечание: после сборки подвески окончательная затяжка сайлентблоков должна проводиться только на стоящей на земле машине. Это аксиома и игнорированию не подлежит.

В противном случае сайлентблоки протянут не более тысячи километров

Кроме того, существует номинальное усилие затяжки гайки нижней оси. Для Нива Шевроле оно составляет 100–170 Н. Это достаточно большое усилие и без длинного рычага правильно зажать гайку не получится. Удачной всем замены и по возможности ровных дорог!

В противном случае сайлентблоки протянут не более тысячи километров. Кроме того, существует номинальное усилие затяжки гайки нижней оси. Для Нива Шевроле оно составляет 100–170 Н. Это достаточно большое усилие и без длинного рычага правильно зажать гайку не получится. Удачной всем замены и по возможности ровных дорог!

Источники

http://tuningsport.ru/catalog/pruzhiny-c-94/pruzhiny-zadney-podveski-ss20-vaz-2121-21214-komplekt-2-shtuki-3962/
http://carfrance.ru/zamena-sajlentblokov-na-niva-chevrolet-vibor/

Последовательность действий при демонтаже полуоси

Чтобы демонтировать полуось и добраться до подшипника, необходимо в строгой последовательности выполнить следующие действия:

Транспортное средство для удобства устанавливают на ровной поверхности.
Фиксируют все колеса автомобиля упорами или другими приспособлениями.
Колесные болты необходимо провернуть баллонным ключом до их незначительного ослабления перед снятием.

Снятие колес.

Баллонным ключом нужно полностью открутить на колесах все болты.
Поднять с помощью домкрата кузов кабины автомобиля, и зафиксировать поднятие опорами.

Снятие тормозного барабана.

Снять две направляющие барабана с помощью ключа на 8 или на 12.
Снять сам барабан. При необходимости помочь снятию ударами молотка. Во избежание деформации подложить деревянную подставку. Альтернативный способ снятия тормозного барабана: завести автомобиль, воткнуть третью передачу, раскрутить двигатель до 3 тысяч оборотов и резко нажать на тормоз. Повторить разгон и торможение несколько раз, после чего, барабан легко снимется

Откручивание болтов крепления полуоси.

Понемногу без применения особых усилий крутят полуось, чтобы добраться до гаек. Болты крепления полуоси можно открутить, используя торцевой ключ на 17. Им ослабляют и снимают 4 крепежные гайки, которые закрыты специальным фланцем.

Снятие полуоси.

Переворачиваем снятый тормозной барабан (внутренней стороной к себе), прикручиваем его к полуоси на пару болтов и резко дёргаем на себя, таким образом выдергивая полуось. (Вместо тормозного барабана можно использовать снятое ранее колесо)

Но если у Вас есть обратный молоток, то снять полуось можно им. Молоток крепится к полуоси болтами колес. Если резко поместить груз в противоположную сторону, то за счет появления ударной нагрузки, полуось начинает движение в сторону груза. Таким образом, полуось снимается. Затем откручивают молоток от полуоси и снимают резиновое кольцо-уплотнитель.

Снятие стопорного подшипника с полуоси.

Полуось зажимают в тисках и делают небольшой надрез с помощью болгарки на внешней стороне запорного кольца.

Зажатое запорное кольцо раскалывают окончательно, попеременно нанося удары молотком или зубилом по надрезу от болгарки. Таким образом, снимается подшипник с полуоси. Полуось проверяют после снятия подшипника на наличие поверхностных деформаций или сколов, прочих повреждений. Если таковые имеются, то полуось придется менять.

Установка нового подшипника и запорного кольца на полуось.

Из нового подшипника вытаскивают пыльник.
Затем подшипник смазывают пластичной смазкой или солидолом.
Установить обратно пыльник.
Смазать пластичной смазкой полуось.
На полуось посадить подшипник так, чтобы пыльник был повернут к маслоотражателю.
Молотком вбить подшипник в ячейку. Для облегчения, можно использовать отрезок трубы. Один ее конец упереть в полуось с подшипником, а по второму нанести удары молотком.
Запорное кольцо нагревают паяльной лампой до момента появления белого налета на нем.
С помощью пассатижей одеть кольцо на полуось ваз 2107.
Установить кольцо герметически плотно к подшипнику.
Охладить запорное кольцо, поливая на него масло двигателя.

Замена сальника полуоси.

Сальник, подлежащий замене нужно вытащить из своей ячейки. Для этого отверткой приподнимают его корпус и извлекают сальник. Ячейку под сальник протирают от скопления грязи и пыли, и наносят пластичную смазку. Новый сальник вставляют в посадочное место пружиной к балке. Специальной втулкой и молотком вбивают сальник так, чтобы он герметично запрессовался.

Установка полуоси.

Установка полуоси производится в обратном порядке от ее снятия. Надеть резиновое кольцо-уплотнитель и прикрепить болтами полуось. Небольшими вращательными движениями поставить ее на место.

После установки полуоси, необходимо проверить ее на образование зазоров. Их быть не должно. Для этого колеса вращают во все стороны. Если зазоров нет, и не появляются никакие посторонние звуки при вращении, то установка подшипника и полуоси выполнена грамотно и правильно.

При необходимости, выполняется в таком же порядке и замена подшипника на второй полуоси. Также, при проведении этих действий, сразу можно заменить тормозные колодки, проверить наличие и уровень смазки в картере моста.

Признаки, указывающие на необходимость замены подшипника задней полуоси на ВАЗ-классике

Описываемый подшипник автомобиля выполняет важную функцию обеспечения перемещений и вращения сопряженных с ним деталей задней полуоси. Ниже перечислены некоторые основные признаки, которые могут указывать на его неисправность.

При езде по неровной дороге с небольшой скоростью появление в районе полуоси постукиваний различной частоты. Звук может исчезать или приглушаться при выезде на гладкую, ровную дорогу с повышением передачи на 4-ю и 5-ю.
Появление непривычного постоянного повышенного гула при движении авто со стороны задних колес.
Появление люфтов.
Шаткость колес.
Появление непривычных шумов при разгоне, торможении и повороте транспортного средства.

Немаловажное значение играет то, как ухаживает за машиной хозяин. Подшипник нуждается в периодической смазке, которая способна значительно продлить срок его эксплуатации

Тянуть с диагностикой и ремонтом не советуют. Ведь если подшипник заклинит, задняя полуось с колесами может полностью потерять управление.

Монтаж

Исправный подшипник нужно проверить на наличие смазки. Если ее нет, что иногда допускают недобросовестные производители, понадобится смазать деталь самому. Вставляют при помощи трубы, аккуратно ударяя по ней молотком.

Запорник нужно нагреть до равномерного серого цвета. С помощью плоскогубцев одеть его на основание так, чтобы расширившаяся часть была направлена вверх. Кольцо также плотно запрессовывается трубой и быстро смазывается для охлаждения. Уместно на данном этапе провести замену сальника. С помощью монтировки выбивается старый. Установку делают молотком и торцевой головкой № 32. На этом монтаж нового подшипника завершен, и полуось готова «вернуться» на задний мост автомобиля.

Проверка технического состояния и ремонт полуоси

После того как демонтировали полуось нужно проверить ее состояние и состояние деталей входящих в комплект полуоси. Нужно удостовериться в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм.

Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений. Незначительный изгиб стержня полуоси устраняйте правкой.

После правки стержня полуоси биение горца фланца, замеренное в центрах, не должно превышать 0,05 мм.

Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Предварительно отогните наружу держатели болтов крепящих пластину с маслоотражателем и щитом тормоза, и выньте болты.

Полукольцами приспособления 67.7823.9529 охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Поставьте под пресс полуось (рис. 13) и прикладывайте на шлицевой конец полуоси постепенно возрастающее усилие до снятия запорного кольца подшипника.

Запорное кольцо подшипника полуоси повторно не используйте, а замените новым.

Проверьте, не имеет ли посадочная поверхность полуоси рисок или повреждений; при необходимости замените полуось новой.

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

Задний мост состоит из двух основных узлов: балки и редуктора

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке. В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Задняя балка состоит из двух соединённых между собой пустотелых кожухов

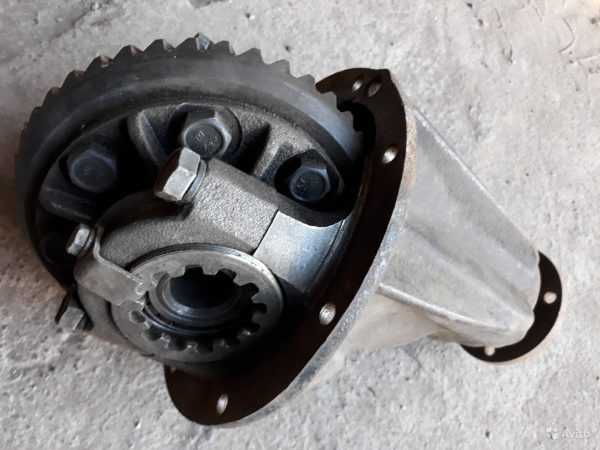

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11=3,9.

В конструкцию редуктора входят главная передача и дифференциал

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Замена полуоси подшипника Шевроле Нива

Нива Шевроле относиться к классу внедорожников с полным передним приводом. Это реализовано через установку заднего моста, через который передается крутящий момент к задним колесам. Для этого используется система шестерен и полуосей, которые расположены в мосту.

Одним из элементов, подвергающихся излишней нагрузке, а соответственно и наиболее быстро выходящим из строя является подшипник задней полуоси. Поэтому необходимо произвести вовремя диагностику его состояния и при необходимости произвести замену.

Как это сделать – можно узнать, ознакомившись с данной статьей.

Предназначение подшипника

Эта деталь расположена в заднем мосте Нива Шевроле, ближе к внешней стороне автомобиля. Как и у любого подшипника основная его функция – сглаживание вращения, поступающего от заднего моста.

Полуось выходит из редуктора, где приводиться в действие шестернями и заканчивается фланцем, на котором расположены тормозные барабаны и колесо.

Чтобы она плавно вращалась внутри конструкции на нее устанавливается шариковый подшипник.

Он крепиться в специальном посадочном месте на мосту, где обеспечивается усиленная нагрузка на полуось. Чтобы исключить его перемещение внутри моста используется специальная запорная втулка, обеспечивающая двойную фиксацию данного элемента. Дополнительно устанавливаемый сальник обеспечивает герметичность всей конструкции.

Важно помнить, что в случае повреждения сальника происходит утечка смазки, что приводит к повышенному трению внутри подшипника и быстрому выходу из строя. Поэтому при обнаружении повреждений необходимо заменить сальник. Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены

Эти элементы являются одними из наиболее подверженных нагрузок, поэтому требуют периодической проверки и замены.

Устройство подшипника

Как и большинство деталей в автомобиле подшипник имеет несколько показателей по которым можно подобрать необходимую деталь:

номер
внутренний и внешний размер
высота

Зная эти параметры можно подобрать элемент для замены, который будет подходить для данного автомобиля и правильно выполнять свои функции.

Номером называется значение в каталоге – 21212403080. В большинстве случаев достаточно этих данных чтобы приобрести в магазине модель подшипника для Нивы Шевроле. Если в наличии нет необходимого элемента, можно найти аналоги, зная технические характеристики:

внутренний диаметр 40мм
внешний диаметр 80мм
высота (имеется ввиду толщина изделия) 23мм

Как вовремя заметить неисправность

Если упустить вовремя не обратить внимание на выход данного элемента из строя то прямо во время движения может произойти заклинивание заднего моста, что на большой скорости может привести к непредсказуемым последствиям. Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости

Обычно это проявляется даже на самой низкой скорости

Поэтому нужно периодически обращать внимание на звук колес, чтобы вовремя заметить характерный гул. Обычно это проявляется даже на самой низкой скорости. После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм

После этого необходимо замерить люфт колес, который не должен превышать 0,7 мм.

Замена

Чтобы поменять изношенную деталь необходимо снять колесо, затем открутить тормозной барабан и полуось. Для этого необходимо поднять при помощи домкрата заднюю часть автомобиля.

Снятие полуоси проводиться в несколько этапов:

При помощи домкрата поднимается мост, чтобы при снятии полуоси из него не вытекало масло.
Открутив гайки на 17 откручивается полусось
Если ремонт произволиться вовремя и ось не заклинило, то ее можно выбить при помощи молотка и деревянной доски.

Если на Шевроле Нива установлена антиблокировочная тормозная система, то работа проводится немного в другой последовательности. Разница в стопорном кольце со шлицами, которое наглядно видно при сравнении:

Если на автомобиле установлена система АБС то необходим следующий порядок действий:

проверяется состояние подшипника
извлекается сальник
полуось закрепляется в тиски, после чего при помощи молотка выбивается стопорное кольцо.
Извлекается подшипник.
Новый подшипник смазывается и меняется на новый
Стопорное кольцо для лучшей установки нагревается паяльной лампой и устанавливается на место.
Полуось запрессовывается на место с помощью трубки.

Во время проведения работы необходимо внимательно осмотреть полуось на наличие трещин и сколов.
