Иммобилайзер шевроле лачетти – что это такое и как он работает
Если автомобилист стал обладателем машин шевроле лачетти, abeo или круз, он должен понимать, что его новое транспортное средство уже имеет надёжную защиту от угона – иммобилайзер. Его основной блок хорошо спрятан за приборной панелью, а ключ управления всегда необходимо носить в своём кармане. Обычно комплектация иммобилайзеров лачетти выглядит следующим образом:
- основной блок системы;
- реле блокировки;
- набор ключей;
- светодиодная лампочка;
- инструкция по эксплуатации и установке;
- набор проводов для подключения.
Штатной иммобилайзер шевроле исполняет следующие функции:
- блокировка систем шевроле, которые приводят транспорт в движение;
- защита замка капота;
- отпирание и запирание двери ключом иммобилайзера;
- возможность автоматической постановки на охрану и включение сервисного режима.
Установка на шевроле abeo более современных иммобилайзеров даст возможность использовать более широкий функциональный ряд. Большинство современных иммобилайзеров полностью совместимы с автомобилями шевроле.
Предохранители и реле Chevrolet Cruze

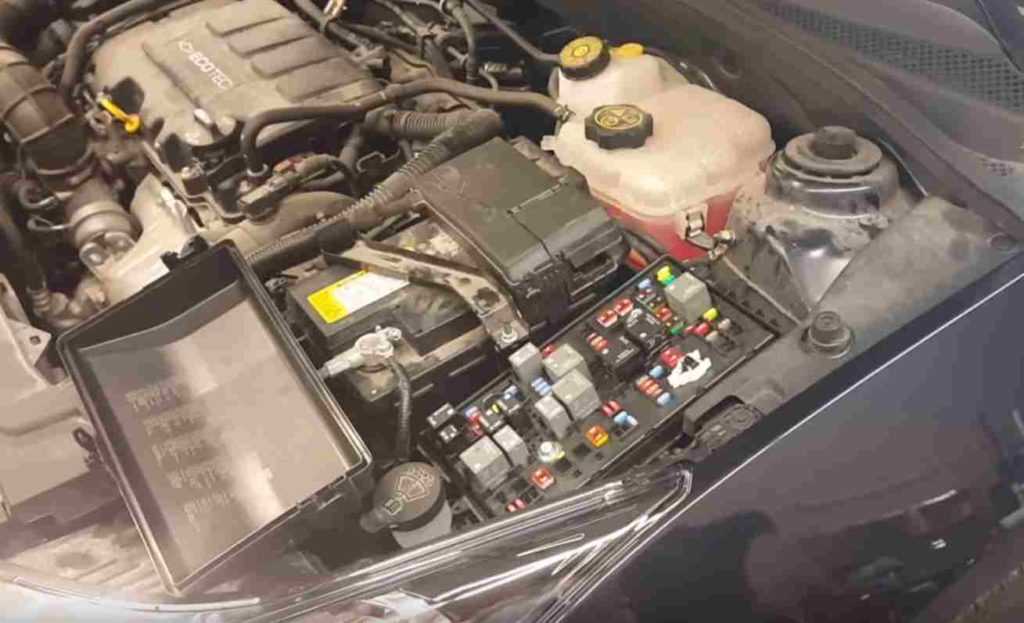

Расположен в правой части моторного отсека, рядом с аккумулятором под пластиковой защитной крышкой.
Нумерация и расшифровка защищаемых цепей:
| № | Номинал (А) | Защищаемая цепь |
| 1 | 15 | Блок управления коробкой передач |
| 2 | 15 | Блок управления двигателем |
| 3 | — | Не используется |
| 4 | 10 | Электромагнитный воздушный клапан адсорбера |
| 5 | 15 | Зажигание |
| 7 | — | Не используется |
| 8 | 15 | Система впрыска топлива |
| 9 | 15 | Система впрыска топлива, система зажигания |
| 10 | 15 | Блок управления двигателем |
| 11 | 10 | Датчик концентрации кислорода |
| 13 | 7,5 | Электромагнитный клапан адсорбера |
| 14 | Не используется | |
| 15 | 20 | Очиститель заднего стекла |
| 16 | 7,5 | Зажигание, датчик качества воздуха в салоне (система кондиционирования) |
| 17 | 5 | Зажигание, подушка безопасности |
| 18 | 10 | Датчик положения дроссельной заслонки круз |
| 19 | Не используется | |
| 20 | 20 | Топливный насос |
| 22, 23, 29 | Не используется | |
| 30 | 15 | ABS |
| 31 | 20 | Блок управления кузовным оборудованием |
| 32 | 20 | То же |
| 33 | 30 | Обогрев передних сидений |
| 34 | 25 | Люк крыши |
| 35 | 30 | система |
| 36 | Не используется | |
| 37 | 10 | Предохранитель правой фары дальнего и ближнего света |
| 38 | 10 | Левая фара дальнего и ближнего света |
| 39,40 | — | Не используется |
| 46 | 10 | Вентилятор системы охлаждения |
| 47 | 10 | Датчик концентрации кислорода |
| 48 | 15 | Противотуманные фары |
| 49,50 | — | Не используется |
| 51 | 15 | Звуковой сигнал |
| 52 | 15 | Приборная панель |
| 53 | 10 | Электро зеркало |
| 54 | 5 | Выключатель световых приборов, управление световыми приборами |
| 55 | 7,5 | Складывание зеркал |
| 56 | 15 | Омыватель ветрового стекла |
| 57 | 15 | Замок рулевой колонки |
| 58 | — | Не используется |
| 60 | 7,5 | Обогреватель зеркала |
| 61 | 7,5 | Обогреватель зеркала |
| 62 | 10 | Состояние воздуха |
| 63 | 7,5 | Датчик заднего стекла |
| 64 | 5 | Датчик качества воздуха |
| 65 | 7,5 | Задние противотуманные фары |
| 66 | 15 | Омыватель заднего стекла |
| 67 | 20 | Блок управления подачей топлива |
| 68 | — | Не используется |
| 69 | 5 | Датчик напряжения аккумуляторной батареи |
| 70 | 5 | Датчик дождя |
| 71 | — | Не используется |
| Плавкие вставки | ||
| 6 | 30 | Очиститель ветрового стекла |
| 12 | 30 | Тяговое реле стартера |
| 21 | 30 | Задние электрические стеклоподъемники |
| 22 | — | Не используется |
| 24 | 30 | Передние электрические стеклоподъемники cruze |
| 25 | 20 | Вакуумный насос с электронным управлением |
| 26 | 40 | ABS |
| 27 | 30 | Система управления электронным ключом |
| 28 | 40 | Обогрев заднего стекла |
| 41 | — | Не используется |
| 42 | 40/ 30/ 20 | Вентилятор системы охлаждения двигателя |
| 43,44 | — | Не используется |
| 45 | 40 | Вентилятор системы охлаждения двигателя |
| 59 | 30 | Нагреватель дизельного топлива |
| Реле | ||
| R1 | — | Муфта привода компрессора кондиционера |
| R2 | — | Тяговое реле стартера |
| R3 | — | Вентилятор системы охлаждения двигателя (К7) |
| R4 | — | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители | |
| R6 | _ | Не используется |
| R7 | _ | Главное реле системы управления двигателем |
| R8 | — | Топливный насос |
| R9 | — | Вентилятор системы охлаждения двигателя (К2) |
| R10 | — | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | — | Не используется |
| R12 | — | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | — | Вентилятор системы охлаждения двигателя (К1) |
| R14 | — | Не используется |
| R15 | — | Зажигание |
| R16 | — | Система предпускового подогрева (дизель) |
| R17 | — | Обогрев наружных зеркал заднего вида |
Дополнительный блок реле моторного отсека
*Опционально, в зависимости от комплектации автомобиля
- Реле средней скорости вентилятора системы охлаждения;
- Реле регулировки скорости вентилятора охлаждения;
- Реле средней скорости вентилятора системы охлаждения.
Салонный блок предохранителей
Расположен у водительского места слева под панелью. Для доступа к предохранителям необходимо открыть крышку блока и потянуть блок вверх, затем освободить нижнюю часть из фиксаторов и вытащить.
Снятие главного блока предохранителей и реле
Снимаем крышку блока, для этого отжимаем три фиксатора по бокам.
На обратной стороне крышки блока есть схема расположения предохранителей и реле.
Неисправный предохранитель специальным пинцетом из комплекта блока предохранителей заменяется на исправный.
Снятие салонного блока предохранителей
Открываем крышку и потянув вверх, полностью извлекаем. На обратной стороне крышки есть схема расположения предохранителей. Замена неисправного предохранителя аналогична вышеуказанному.
Иммобилайзер шевроле лачетти – что это такое и как он работает
Если автомобилист стал обладателем машин шевроле лачетти, abeo или круз, он должен понимать, что его новое транспортное средство уже имеет надёжную защиту от угона – иммобилайзер. Его основной блок хорошо спрятан за приборной панелью, а ключ управления всегда необходимо носить в своём кармане. Обычно комплектация иммобилайзеров лачетти выглядит следующим образом:
- основной блок системы;
- реле блокировки;
- набор ключей;
- светодиодная лампочка;
- инструкция по эксплуатации и установке;
- набор проводов для подключения.
Штатной иммобилайзер шевроле исполняет следующие функции:
- блокировка систем шевроле, которые приводят транспорт в движение;
- защита замка капота;
- отпирание и запирание двери ключом иммобилайзера;
- возможность автоматической постановки на охрану и включение сервисного режима.
Установка на шевроле abeo более современных иммобилайзеров даст возможность использовать более широкий функциональный ряд. Большинство современных иммобилайзеров полностью совместимы с автомобилями шевроле.
Сгорел предохранитель
Каждый участок электрической сети защищает специальный плавкий элемент. При допустимых значениях силы тока возникает риск выгорания проводов. Для защиты сгорает предохранитель. Это одна из самых частых причин выхода автоприкуривателя из строя. При такой неисправности необходимо осуществить замену предохранителя прикуривателя, находящегося в монтажном блоке Шевроле Круз.
Расположение блока показано на фото. Он находится на передней панели, слева от рулевой колонки, под декоративной крышкой. Чтобы добраться до него, необходимо нажать кнопку и вытянуть панель наверх. В блоке расположены реле и предохранители, а на задней крышке размещена схема расположения.
За прикуриватель отвечает предохранитель F6, номиналом 20 ампер. Чтобы извлечь элемент, потребуется пинцет или небольшие плоскогубцы. Запрещается установка предохранителя, рассчитанного на большую силу тока, чем указана производителем. Иначе это чревато коротким замыканием, повреждением кабелей, пожаром.
Блоки с предохранителями и реле в моторном отсеке
Главный блок с реле и предохранителями
Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.
Фото схема блока
Описание
| Номер | А | Защищаемая цепь |
| 1 | 15 | Блок управления коробкой передач |
| 2 | 15 | Блок управления двигателем |
| 3 | — | Не используется |
| 4 | 10 | Электромагнитный воздушный клапан адсорбера |
| 5 | 15 | Зажигание |
| 7 | — | Не используется |
| 8 | 15 | Система впрыска топлива |
| 9 | 15 | Система впрыска топлива, система зажигания |
| 10 | 15 | Блок управления двигателем |
| 11 | 10 | Датчик концентрации кислорода |
| 13 | 7,5 | Электромагнитный клапан адсорбера |
| 14 | Не используется | |
| 15 | 20 | Очиститель заднего стекла |
| 16 | 7,5 | Зажигание, датчик качества воздуха в салоне (система кондиционирования) |
| 17 | 5 | Зажигание, подушка безопасности |
| 18 | 10 | Датчик положения дроссельной заслонки круз |
| 19 | Не используется | |
| 20 | 20 | Топливный насос |
| 22, 23, 29 | Не используется | |
| 30 | 15 | ABS |
| 31 | 20 | Блок управления кузовным оборудованием |
| 32 | 20 | То же |
| 33 | 30 | Обогрев передних сидений |
| 34 | 25 | Люк крыши |
| 35 | 30 | Аудиосистема |
| 36 | Не используется | |
| 37 | 10 | Предохранитель правой фары дальнего и ближнего света |
| 38 | 10 | Левая фара дальнего и ближнего света |
| 39,40 | — | Не используется |
| 46 | 10 | Вентилятор системы охлаждения |
| 47 | 10 | Датчик концентрации кислорода |
| 48 | 15 | Противотуманные фары |
| 49,50 | — | Не используется |
| 51 | 15 | Звуковой сигнал |
| 52 | 15 | Приборная панель |
| 53 | 10 | Электро зеркало |
| 54 | 5 | Выключатель световых приборов, управление световыми приборами |
| 55 | 7,5 | Складывание зеркал |
| 56 | 15 | Омыватель ветрового стекла |
| 57 | 15 | Замок рулевой колонки |
| 58 | — | Не используется |
| 60 | 7,5 | Обогреватель зеркала |
| 61 | 7,5 | Обогреватель зеркала |
| 62 | 10 | Состояние воздуха |
| 63 | 7,5 | Датчик заднего стекла |
| 64 | 5 | Датчик качества воздуха |
| 65 | 7,5 | Задние противотуманные фары |
| 66 | 15 | Омыватель заднего стекла |
| 67 | 20 | Блок управления подачей топлива |
| 68 | — | Не используется |
| 69 | 5 | Датчик напряжения аккумуляторной батареи |
| 70 | 5 | Датчик дождя |
| 71 | — | Не используется |
| Плавкие вставки | ||
| 6 | 30 | Очиститель ветрового стекла |
| 12 | 30 | Тяговое реле стартера |
| 21 | 30 | Задние электрические стеклоподъемники |
| 22 | — | Не используется |
| 24 | 30 | Передние электрические стеклоподъемники cruze |
| 25 | 20 | Вакуумный насос с электронным управлением |
| 26 | 40 | ABS |
| 27 | 30 | Система управления электронным ключом |
| 28 | 40 | Обогрев заднего стекла |
| 41 | — | Не используется |
| 42 | 40/ 30/ 20 | Вентилятор системы охлаждения двигателя |
| 43,44 | — | Не используется |
| 45 | 40 | Вентилятор системы охлаждения двигателя |
| 59 | 30 | Нагреватель дизельного топлива |
| Реле | ||
| R1 | — | Муфта привода компрессора кондиционера |
| R2 | — | Тяговое реле стартера |
| R3 | — | Вентилятор системы охлаждения двигателя (К7) |
| R4 | — | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители | |
| R6 | _ | Не используется |
| R7 | _ | Главное реле системы управления двигателем |
| R8 | — | Топливный насос |
| R9 | — | Вентилятор системы охлаждения двигателя (К2) |
| R10 | — | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | — | Не используется |
| R12 | — | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | — | Вентилятор системы охлаждения двигателя (К1) |
| R14 | — | Не используется |
| R15 | — | Зажигание |
| R16 | — | Система предпускового подогрева (дизель) |
| R17 | — | Обогрев наружных зеркал заднего вида |
Блок с плавкими предохранителями высокой мощности
Он расположен на крышке аккумуляторной батареи.
Схема
Расшифровка
| 1 | 100 | Блок предохранителекй — панель приборов |
| 2 | 100 | Блок предохранителекй — панель приборов |
| 3 | 80 | Рулевой привод с электрическим усилителем (EPS) (NJ1) |
| 4 | — | Не используется |
| 5 | 250 | Блок плавких предохранителей — дополнительная батарея |
| 6 | 250/ 500 | Двигатель стартера |
Дополнительный блок с реле
В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.
- Реле средней скорости вентилятора системы охлаждения;
- Реле регулировки скорости вентилятора охлаждения;
- Реле средней скорости вентилятора системы охлаждения.
Расположение и электросхема
В случае отказа какого-либо электрооборудования первым делом проверьте электропредохранитель, который за него отвечает. Для того чтобы это проще было сделать ознакомьтесь с предлагаемыми схемами.
Предохранители и реле в моторном отсеке
Схема блока предохранителей под капотом Расшифровка подкапотного блока. Таблица 1. Расшифровка подкапотного блока. Таблица 2. Расшифровка подкапотного блока. Таблица 3. Расшифровка подкапотного блока. Таблица 4. Маркировка реле
Если у вас отказало какое-то оборудование, то ищите его в таблицах. Далее, определив его номер, ищите расположение элемента, отвечающего за него в схеме.
Предохранители в салонном отделении и защищаемые ими цепи
Схема блока предохранителей в салоне Схема расшифровки салонного блока
В этот блок собраны в основном элементы, отвечающие, за оборудование внутри салона автомобиля: розетка, прикуриватель, кондиционер, ветилятор и т.д. С поиском нужного у вас не должно возникнуть проблем.
Процесс снятия и замены
Если у вас отказало что-то в электрооборудовании, то сначала найдите его в схеме, а потом определите его расположение. Далее, можете приступать к его замене.
Подкапотный
- Поднимаем крышку капота и фиксируем ее.
- Рядом с аккумуляторной батареей находим пластиковый ящичек.Расположен рядом с аккумулятором
- По бокам есть три фиксатора. Отжимаем их.Фиксаторы, которые нужно отжать
- Снимаем крышку.Снятие крышки
- Перевернув ее, находим на обратной стороне схематическое изображение, которое поможет нам определить расположение требуемого электропредохранителя, реле или же плавкой вставки.Схема на обратной стороне
- Находим специальный пинцет (он намного упрощает процесс замены). Перед заменой попытайтесь определить, почему элемент перегорел.Расположен вверху
- Электропредохранитель, который нужно заменить просто зажмите пинцетом и вытащите из разъема.Зажимаем пинцетом
- Новый, вставьте в пинцет и установите в разъем.Вставляем новый
- Реле или же плавкие вставки свободно извлекаются и устанавливаются рукой.
Важно! В случае повторного перегорания предохранителя, оставьте самостоятельные попытки устранения неисправности и обратитесь за помощью к автоэлектрику. Ни в коем случае не ставьте электропредохранители отличного номинала или же так называемый «жучок»
Подобные действия могут привести к полному выходу из строя электрооборудования или же к пожару.
За бардачком
Извлеките все из бардачка.
Откройте его.Откидываем крышечку
Потяните вверх.
Низ бардачка нужно вывести из специальных упоров.
Извлекаем его полностью.
На задней стороне наклеено схематическое изображение, которое поможет найти перегоревший элемент.
Извлекаются и устанавливаются точно так же, как и в отделении под капотом
Меры предосторожности те же.. https://www.youtube.com/embed/t1qOlZwmxU4
Не работает прикуриватель на Шевроле Круз
Как и на всех легковых автомобилях, в салоне Шевроле Круз (Chevrolet Cruze) устанавливается устройство, называемое прикуривателем, которое очень часто выходит из строя из-за использования гнезда прикуривателя в качестве розетки для подсоединения дополнительных устройств, требующих питания в 12 вольт от бортовой сети автомобиля.
Самая часто встречающаяся неисправность, приводящая к отказу в работе гнезда прикуривателя, заключается в перегорании предохранителя F6 (20А), защищающего данную электрическую цепь.
Происходит это из-за короткого замыкания в гнезде прикуривателя, которое обычно бывает при неаккуратном вытаскивании из гнезда штекера, через который получало питание, подсоединённое к нему устройство (навигатор, видео регистратор и т.д.)
Чтобы заменить перегоревший предохранитель, придётся вытащить наружу монтажный блок, который находится в салоне внутри передней панели слева от рулевой колонки за вещевым ящичком для мелочёвки. Его нужно открыть и вверх слегка потянуть, после чего выводите из упоров нижнюю часть этого ящичка и вытаскиваете из передней панели монтажный блок.
Бывают случаи, когда предохранитель F6 перегорает не из-за короткого замыкания, а по причине попытки включения через гнездо прикуривателя компрессора для накачки шин, у которого стоит достаточно мощный электродвигатель и в момент его запуска в работу сила тока в цепи превышает ту силу тока, на которую рассчитан данный предохранитель (20А).
Некоторые водители пытаются решить эту проблему путём установки вместо штатного предохранителя, предохранителя с большим номиналом. Но это может привести к сгоранию дорожек на плате монтажного блока.
Поэтому, у такого компрессора, необходимо переделать подключающий разъём на зажимные клеммы и подсоединять его напрямую к аккумуляторной батарее.
Водителям Шевроле Круз, у которых автомобиль ещё находится на гарантии, необходимо помнить, что инструкция по эксплуатации автомобиля запрещает использовать гнездо прикуривателя в качестве розетки и в случае неполадок с ним гарантийным случае признаваться не будет, ведь для подсоединения дополнительных устройств есть специально предназначенная для этого гнездо.
Существуют ли пути самостоятельного отключения иммобилайзера на шевроле и какие они
На иммобилайзерах всех типов нет специальной кнопочки, при помощи которых можно было бы их легко отключить. Даже обрыв проводов иммобилайзера не может позволить ему отказаться от выполнения своих охранных функций, но способы, которые помогают обойти и отключить систему есть и их несколько. Помочь в отключении иммобилайзера смогут:
- специально предназначенные для этого обходчики;
- киллеры и эмуляторы;
- компьютерные, профессиональные программы;
- чип-ключи.
Каждый из этих способов имеет свой принцип работы и прежде чем пользоваться одной из указанных методик, стоит их хорошо изучить. Если человек в этой области не имеет профессиональных навыков, ему будет слегка трудно справиться с задачей нейтрализации иммобилайзера, но и такая возможность полностью не исключается.
Предохранители Chevrolet Cruze: схема, расположение блоков
Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.
Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.
Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.
Блок с плавкими предохранителями высокой мощности
Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.
Блок с плавкими предохранителями высокой мощности Cruze
Принципиальное обозначение предохранителей выглядит таким образом:
Схема:
Схема расположения плавких предохранителей высокой мощности
Расшифровка:
| 1 | Приборная панель | 100 |
| 2 | Приборная панель | 100 |
| 3 | Привод электроусилителя руля | 80 |
| 4 | Не задействован | — |
| 5 | Дополнительная батарея плавких предохранителей | 250 |
| 6 | Двигатель стартера | 250/500 |
Дополнительный блок с реле
Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.
Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.
- Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
- Регулировка частоты вращения вентилятора принудительного охлаждения.
- Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
Блок с предохранителями в салоне
Расположение салонного блока предохранителей CruzeСалонные предохранители расположены за крышкой
| 1 | Информационно развлекательная система, телефон с функцией громкой связи | 10 |
| 2 | Не используется | — |
| 3 | Блок управления кузовным оборудованием | 25 |
| 4 | Информационно-развлекательная система | 20 |
| 5 | Информационный дисплей, система помощи при парковке | 7.
5 |
| 6 | Предохранитель на прикуриватель | 20 |
| 7 | Штепсельная розетка | 20 |
| 8 | Блок управления кузовным оборудованием | 30 |
| 9 | Блок управления кузовным оборудованием | 30 |
| 14 | Диагностический разъем | 5 |
| 15 | Подушка безопасности | 10 |
| 16 | Центральный замок, задняя дверь багажного отделения | 10 |
| 17 | Кондиционер | 15 |
| 18 | Не используется | — |
| 19 | Рычаг переключения передач | 5 |
| 20 | Не используется | — |
| 21 | Приборы | 15 |
| 22 | Зажигание, система управления электронным ключом | 2 |
| 23 | Блок управления кузовным оборудованием | 20 |
| 24 | Блок управления кузовным оборудованием | 20 |
| 25 | Замок рулевой колонки | 20 |
| 26 | Не используется | — |
Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.
Процесс снятия и замены
Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность
В таком случае производитель рекомендует обратить внимание на само посадочное место
Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.
Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.
Замена подкапотного блока
Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.
- Откинуть плюсовую клемму аккумулятора.
- Ключом на 10 отвинтить три фиксаторных болта панели.
- Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
- Изъять блок с посадочного места.
- Открутить пучок проводов с торца.
Замена салонного блока
Для салонной части последовательность действий следующая:
- Отключить питание на АКБ.
- Демонтировать нижнюю часть приборной панели.
- Отключить колодку проводов от элемента.
- Затем нужно потянуть агрегат вверх и на себя.
После замены сборку нужно проводить в обратном порядке.
Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов. — Шторки TROKOT в 10 раз лучше тонировки! — Более 55 000 автомобилистов Россиивыбрали именно эти шторки!
— Ставятся за 10 секунд, снимаются за 3 секунды!
Как решить проблемы
Засоренные и загрязненные контакты можно самостоятельно очистить. Также часто помогает частичная замена элементов прикуривателя в виде гнезда или предохранителя, к примеру.
Порой есть смысл вооружиться паяльником, чтобы восстановить перегоревшие контакты и провода.
Если же причина более глобальная и кроется в нарушении целостности электропроводки машины, тут я настоятельно рекомендую обратиться к профильным специалистам.
Подписывайтесь, оставляйте отзывы, задавайте вопросы и рассказывайте о нас своим друзьям!
(1 оценок, среднее: 5,00 из 5)
Реле и предохранители Шевроле Круз седан, хетчбек, универсал (1.6 и 1.8): схемы блоков
Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.
Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот.
Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле.
Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее.
Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель
Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный.
Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме.
Храните несколько дополнительных плавких предохранителей различной силы
В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы.
Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа.
Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.
Где находятся предохранители на Шевроле Круз
Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.
Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи.
Второй, в салоне слева, за бардачком
Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель
Сначала можно попытаться устранить проблему самостоятельно.
Блок предохранителей Chevrolet Cruze
Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска
- Где находится монтажный блок предохранителей.
- Под капотом — цифра 12
- Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.
- На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок
- В монтажном блоке закреплен пинцет для извлечения и замены предохранителей
Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику.
Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем.
Назначение и сила тока предохранителей указана в таблице ниже.
- Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема
- Затем установите новый предохранитель
- Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону
- Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой
Предохранители Chevrolet Cruze: описание, расположение, фото и видео
Расположен в правой части моторного отсека, рядом с аккумулятором под пластиковой защитной крышкой.
Нумерация и расшифровка защищаемых цепей:
| № | Номинал (А) | Защищаемая цепь |
| 1 | 15 | Блок управления коробкой передач |
| 2 | 15 | Блок управления двигателем |
| 3 | — | Не используется |
| 4 | 10 | Электромагнитный воздушный клапан адсорбера |
| 5 | 15 | Зажигание |
| 7 | — | Не используется |
| 8 | 15 | Система впрыска топлива |
| 9 | 15 | Система впрыска топлива, система зажигания |
| 10 | 15 | Блок управления двигателем |
| 11 | 10 | Датчик концентрации кислорода |
| 13 | 7,5 | Электромагнитный клапан адсорбера |
| 14 | Не используется | |
| 15 | 20 | Очиститель заднего стекла |
| 16 | 7,5 | Зажигание, датчик качества воздуха в салоне (система кондиционирования) |
| 17 | 5 | Зажигание, подушка безопасности |
| 18 | 10 | Датчик положения дроссельной заслонки круз |
| 19 | Не используется | |
| 20 | 20 | Топливный насос |
| 22, 23, 29 | Не используется | |
| 30 | 15 | ABS |
| 31 | 20 | Блок управления кузовным оборудованием |
| 32 | 20 | То же |
| 33 | 30 | Обогрев передних сидений |
| 34 | 25 | Люк крыши |
| 35 | 30 | система |
| 36 | Не используется | |
| 37 | 10 | Предохранитель правой фары дальнего и ближнего света |
| 38 | 10 | Левая фара дальнего и ближнего света |
| 39,40 | — | Не используется |
| 46 | 10 | Вентилятор системы охлаждения |
| 47 | 10 | Датчик концентрации кислорода |
| 48 | 15 | Противотуманные фары |
| 49,50 | — | Не используется |
| 51 | 15 | Звуковой сигнал |
| 52 | 15 | Приборная панель |
| 53 | 10 | Электро зеркало |
| 54 | 5 | Выключатель световых приборов, управление световыми приборами |
| 55 | 7,5 | Складывание зеркал |
| 56 | 15 | Омыватель ветрового стекла |
| 57 | 15 | Замок рулевой колонки |
| 58 | — | Не используется |
| 60 | 7,5 | Обогреватель зеркала |
| 61 | 7,5 | Обогреватель зеркала |
| 62 | 10 | Состояние воздуха |
| 63 | 7,5 | Датчик заднего стекла |
| 64 | 5 | Датчик качества воздуха |
| 65 | 7,5 | Задние противотуманные фары |
| 66 | 15 | Омыватель заднего стекла |
| 67 | 20 | Блок управления подачей топлива |
| 68 | — | Не используется |
| 69 | 5 | Датчик напряжения аккумуляторной батареи |
| 70 | 5 | Датчик дождя |
| 71 | — | Не используется |
| Плавкие вставки | ||
| 6 | 30 | Очиститель ветрового стекла |
| 12 | 30 | Тяговое реле стартера |
| 21 | 30 | Задние электрические стеклоподъемники |
| 22 | — | Не используется |
| 24 | 30 | Передние электрические стеклоподъемники cruze |
| 25 | 20 | Вакуумный насос с электронным управлением |
| 26 | 40 | ABS |
| 27 | 30 | Система управления электронным ключом |
| 28 | 40 | Обогрев заднего стекла |
| 41 | — | Не используется |
| 42 | 40/ 30/ 20 | Вентилятор системы охлаждения двигателя |
| 43,44 | — | Не используется |
| 45 | 40 | Вентилятор системы охлаждения двигателя |
| 59 | 30 | Нагреватель дизельного топлива |
| Реле | ||
| R1 | — | Муфта привода компрессора кондиционера |
| R2 | — | Тяговое реле стартера |
| R3 | — | Вентилятор системы охлаждения двигателя (К7) |
| R4 | — | Реле режима (скорости) работы передних стеклоочистителей |
| R5 | Передние стеклоочистители | |
| R6 | _ | Не используется |
| R7 | _ | Главное реле системы управления двигателем |
| R8 | — | Топливный насос |
| R9 | — | Вентилятор системы охлаждения двигателя (К2) |
| R10 | — | Вентилятор системы охлаждения двигателя (КЗ) |
| R11 | — | Не используется |
| R12 | — | Вентилятор системы охлаждения двигателя (КЗ) |
| R13 | — | Вентилятор системы охлаждения двигателя (К1) |
| R14 | — | Не используется |
| R15 | — | Зажигание |
| R16 | — | Система предпускового подогрева (дизель) |
| R17 | — | Обогрев наружных зеркал заднего вида |
Как правильно использовать
Устройство системы простое – прикуриватель Шевроле Круз состоит из двух основных частей. Первый – гнездо, куда подключаются три провода (пара плюсовых, один минусовой), а второй –стержень, подсоединяемый к разъему. Внутри последнего – тонкая металлическая нитка.
К устройству на Шевроле Круз подключены три кабеля.
- Основной плюс. Подключен к плюсовой клемме аккумулятора через предохранитель. Гарантирует нагрев самой спирали. Как правило, красного цвета.
- Плюс. Плюсовой кабель, отвечающий за функционирование лампочки подсветки. Обычно желтого или белого оттенка.
- Черный шнур. Минус, подключенный к корпусу устройства, а другим концом уходящий на кузов авто (масса).
Обычно устройство ломается из-за нарушения правил эксплуатации авто, срабатывает предохранитель. Чтобы избежать несвоевременной замены, следует правильно обслуживать прикуриватель Шевроле Круз и придерживаться советов.
