Как отремонтировать рычаги передней подвески ваз-2121

Особенности установки.

На данном этапе и происходит основная часть волшебства, творимая папуас-сервисом. В сказке жаба превращалась в принцессу, тут наоборот. Превращение принцессы в жабу, мерзкую и противную.

Сайлентблоки подвески нужно затягивать на стоящей, на земле машине. Или поставить машину на землю, замерить расстояние от колеса до точки на крыле. Снова поднять машинку на подъемнике и затянуть СБЛ по этому расстоянию. Если вы увидели, что вам затягивают сайлентблоки подвески на подъемнике, без промера, бегите оттуда. Ресурс любого лучшего по качеству СБЛ будет в таком случае исчисляться несколькими сотнями километров.
Автовазом предусмотрено совершенно определенное усилие затяжки гайки нижней оси. Причем в сервисной методичке Фиата, отдельно написано, что это надо делать динамометрическим ключом. Усилие затяжки было указано 17-18 кг. В более современных мануалах указано более демократическое усилие 105-170 Ньютонов, или 10-17кг. Для обеспечения данного усилия нужен метровый вороток. Поэтому когда в руках у слесаря два гаечных ключика или что еще веселее трещетка, то …..поищите другой сервис.

Снятие и установка верхнего рычага Нива 2121, Нива 2131

Верхний рычаг замена фото, Устройство передней подвески Нива 2121, Нива 2131

Вывешиваем и снимаем переднее колесо. Отсоединяем от рычага верхнюю шаровую опору нива 2121 (см. Снятие верхней шаровой опоры).

Головкой «на 19» отворачиваем гайки двух болтов крепления рычага к кронштейну поперечины.

Болты от проворачивания удерживаем ключом той же размерности (генератор для наглядности снят).

Снимаем рычаг в сборе с осью.

На болтах между осью и кронштейном поперечины установлены шайбы для регулировки углов продольного наклона оси поворота и развала передних колес.

Зажав ось рычага нива 2131 в тиски,…

…ключом «на 22» отворачиваем две гайки оси.

Снимаем упорную шайбу.

Для выпрессовки сайлент-блоков устанавливаем на рычаг съемник так, чтобы…

…его чашка опиралась на торец проушины рычага, а болт съемника внутренней резьбой наворачиваем на ось.

Затягивая гайку болта съемника (при этом удерживаем болт от проворачивания),…

…выпрессовываем сайлент-блок из рычага.

Сняв сайлент-блок с оси, устанавливаем ее в проушины рычага и съемником выпрессовываем второй сайлент-блок ваз 2121. При отсутствии съемника,…

…поддевая зубилом наружную втулку сайлент-блока,…

…выпрессовываем его.

Для установки новых сайлент-блоков…

…чашечным съемником запрессовываем один сайлент-блок в проушину рычага.

Перед запрессовкой второго сайлент-блока зажимаем рычаг ваз 2131 в тиски, вставляем ось с упорными шайбами в проушины рычага и навинчиваем на ось гайку со стороны запрессованного сайлент-блока. Вставляем в отверстие проушины второй сайлент-блок.

В распор между проушинами рычага вставляем оправку, изготовленную из подходящего отрезка трубы (длиной 160 мм, внутренним диаметром 42 мм, шириной прорези 32 мм).

Упираем чашку съемника в торец наружной втулки сайлент-блока.

Наворачивая болт съемника на ось рычага, запрессовываем сайлент-блок.

При отсутствии съемника опираем торец проушины рычага нива 2121 на губки тисков.

Запрессовываем сайлент-блок инструментальной головкой подходящего размера (отрезком трубы).

Устанавливаем рычаг нива 2131 в обратной последовательности.

Гайки крепления сайлент-блоков на оси окончательно затягиваем в положении «автомобиль на колесах»

Устройство подвески

Передняя подвеска Нива 2121, Нива 2131

Особенности передней подвески

Особенности передней подвески Нива 2121, Нива 2131

Углы установки передних колес

Углы установки передних колес Нива 2121, Нива 2131

Замена амортизатора

Снятие и установка переднего амортизатора Нива 2121, Нива 2131

Верхняя шаровая опора

Замена верхней шаровой опоры Нива 2121, Нива 2131

Нижняя шаровая опора

Снятие и установка нижней шаровой опоры Нива 2121, Нива 2131

Снятие и установка пружины

Снятие и установка пружины Нива 2121, Нива 2131

Верхний рычаг замена

Снятие и установка верхнего рычага Нива 2121, Нива 2131

Нижний рычаг

Замена нижнего рычага Нива 2121, Нива 2131

Стабилизатор поперечной устойчивости

Снятие и установка стабилизатора поперечной устойчивости Нива 2121, Нива 2131

Растяжка

Снятие и установка растяжки Нива 2121, Нива 2131

Поперечина

Снятие и установка поперечины Нива 2121, Нива 2131

Проверка подшипников ступицы

Проверка и регулировка зазора в подшипниках ступицы Нива 2121, Нива 2131

Замена подшипников ступицы

Снятие и установка подшипников ступицы Нива 2121, Нива 2131

Плюсы и минусы ходовой

Существенными преимуществами являяются:

Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
Высокая проходимость в любых условиях.
Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
Плавное и легкое передвижение по трассе.
Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

Ощутимая вибрация кузова при движении, особенно от заднего моста.
Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами

Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

А еще интересно: Заводская толщина лкп шевроле нива

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Разборка: 1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «Где находится маятниковый рычаг?»)

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание! После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
Высокая проходимость в любых условиях.
Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
Плавное и легкое передвижение по трассе.
Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

домкрат с колесным ключом;
рожковые и накидные ключи стандартных размеров;
набор головок и вороток;
для демонтажа резинометаллических шарниров желательно иметь съемник;
мощный молоток;
монтировка;
прочие слесарные инструменты.

Проводить работы по снятию оси нижнего рычага не обязательно из смотровой ямы или на подъемнике, достаточно открытой ровной площадки. Но некоторые операции удобнее производить из канавы, так что ее наличие желательно. На руки лучше натянуть матерчатые перчатки, чтобы не посбивать пальцы. Зафиксировав автомобиль на месте с использованием противооткатных средств под задними колесами, можно приступать к разборке, проводящейся в такой последовательности:

Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Регулировочные шайбы, стоящие между рычагом и втулкой передней балки, ставятся на автомобиль Нива 2121 еще на заводе. Во время сборки их необходимо вернуть на место в том же количестве. По окончании разборки можно приступать к замене сайлент-блоков, используя съемник. При отсутствии такового старые резинометаллические втулки выбиваются в тисках, а на их место посредством наставки из отрезка трубы аккуратно запрессовываются новые.

Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит.

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.

Когда менять сайлентблоки верхнего рычага

Ресурс верхних сайлентблоков передней подвески на Ниве достаточно высок. Тем не менее признаки износа могут проявиться уже при пробеге от 70-80 тысяч км , а то и раньше, если машина эксплуатируется на грунтовке. Первый признак изношенного сайлентблока — скрип и стук при проезде неровностей. В самых запущенных случаях изношенный сайлентблок будет влиять на управляемость автомобиля и способность держать прямую, возможен усиленный неравномерный износ покрышек, рыскания по дороге на прямой. Определить состояние сайлентблока проще всего визуально — трещин и сколов на поверхности резины быть не должно, никаких расслоений и люфтов также быть не должно.

Определить приоритеты

Для того, чтобы максимально эффективно провести улучшения, необходимо определиться – в каком направлении будет идти тюнинг нивы 2121. Возможны варианты следующих улучшений:

Улучшение освещения
Доработка салона
Модернизация подвески
Усовершенствование двигателя
Усиление внедорожных качеств
·Дооснащение багажника

Тюнинг ваз 2121 нива в соответствии с каждым из вариантов имеет свои особенности. Некоторые улучшения произвести достаточно просто, другие доработки сумеет сделать лишь опытный автомобилист, а кое-что лучше доверить работникам автосервиса. Нелишним будет узнать, что можно сделать при модернизации по каждому из направлений.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
Высокая проходимость в любых условиях.
Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
Плавное и легкое передвижение по трассе.
Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
Высокая проходимость в любых условиях.
Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
Плавное и легкое передвижение по трассе.
Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Ощутимая вибрация кузова при движении, особенно от заднего моста. Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200. Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами

Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега. Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц

Ощутимая вибрация кузова при движении, особенно от заднего моста. Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200. Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

домкрат с колесным ключом;
рожковые и накидные ключи стандартных размеров;
набор головок и вороток;
для демонтажа резинометаллических шарниров желательно иметь съемник;
мощный молоток;
монтировка;
прочие слесарные инструменты.

Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Во время сборки узла очень важно обработать всю поверхность оси нижнего рычага графитной смазкой. Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит. Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит

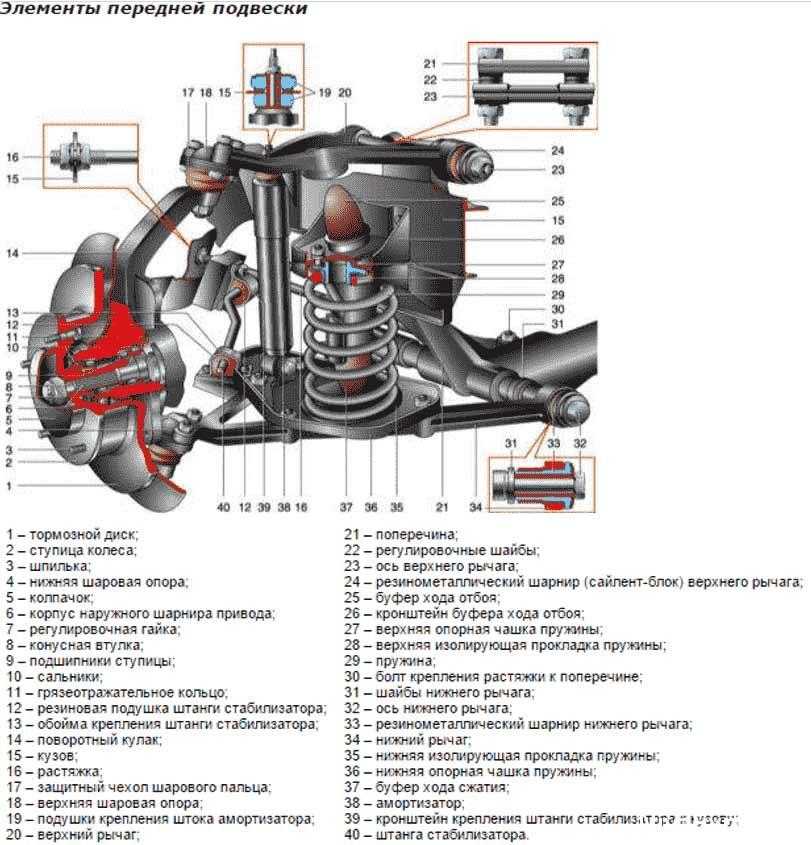

Передняя подвеска нива 2121, ваз 2131, лада 4х4

Элементы передней подвески

1 – тормозной диск;2 – ступица колеса;3 – шпилька;4 – нижняя шаровая опора;5 – колпачок;6 – корпус наружного шарнира привода;7 – регулировочная гайка;8 – конусная втулка;9 – подшипники ступицы;10 – сальники;11 – грязеотражательное кольцо;12 – резиновая подушка штанги стабилизатора;

13 – обойма крепления штанги стабилизатора;14 – поворотный кулак;15 – кузов;16 – растяжка;17 – защитный чехол шарового пальца;18 – верхняя шаровая опора;19 – подушки крепления штока амортизатора;20 – верхний рычаг;21 – поперечина;22 – регулировочные шайбы;23 – ось верхнего рычага;

24 – резинометаллический шарнир (сайлент-блок) верхнего рычага;25 – буфер хода отбоя;26 – кронштейн буфера хода отбоя;27 – верхняя опорная чашка пружины;28 – верхняя изолирующая прокладка пружины;29 – пружина;30 – болт крепления растяжки к поперечине;31 – шайбы нижнего рычага;

32 – ось нижнего рычага;33 – резинометаллический шарнир нижнего рычага;34 – нижний рычаг;35 – нижняя изолирующая прокладка пружины;36 – нижняя опорная чашка пружины;37 – буфер хода сжатия;38 – амортизатор;39 – кронштейн крепления штанги стабилизатора к кузову;40 – штанга стабилизатора.

Что делать, когда деталь прикипела?

Первые признаки неприятностей можно обнаружить заблаговременно. Для этого следует открутить гайку крепления оси ключом на 24 мм, а затем с помощью головки с воротком попытаться провернуть болт. Если это не удается сделать даже с удлиненным рычагом воротка, то готовьтесь к долгому труду — ось явно прикипела. В некоторых, особенно запущенных случаях прикипевший болт даже не дает высвободить и вытащить пружину.

Есть несколько способов решения проблемы, но ни один из них не является легким и потребует от 1 до 5 часов в зависимости от степени закисания оси. Бывалые владельцы Нивы 2121 практикуют следующий метод демонтажа детали:

С помощью угловой шлифовальной машины отрезать ось с обеих сторон таким образом, чтобы освободить нижний рычаг и удалить его.
Газовой горелкой либо паяльной лампой хорошо подогреть часть передней балки со втулкой.
Попытаться сдвинуть ось с места сильными ударами молотка. Если это удалось сделать, но торец отрезанного болта расплющился, то надо его снова подрезать и выбить деталь окончательно.
Если болт не двигается, необходимо повторить циклы нагрева-остывания несколько раз. К отрезанной части оси можно приварить лом, за который попытаться ее провернуть во время прогрева.

Описанная процедура обычно занимает 1-2 часа. Если по истечении этого времени вам не удалось сдвинуть или провернуть стальной стержень, надо переходить к кардинальным способам:

высверливание болта из втулки ручной дрелью;
полная разборка ходовой части и снятие передней балки.

Как поменять верхние сайлентблоки рычага на Ниве

Сайлентблоки передней подвески ВАЗ 2121 или Шевроле Нива способны выдержать любые издевательства на протяжение 80-100 тысяч км пробега. Если эксплуатация в основном асфальтовая, и того больше. Сегодня заменим сайлентблоки верхнего рычага на Ниве (2121, 21214, 21213, 2123) и выберем лучший по качеству.

В самых запущенных случаях изношенный сайлентблок будет влиять на управляемость автомобиля и способность держать прямую, возможен усиленный неравномерный износ покрышек, рыскания по дороге на прямой. Определить состояние сайлентблока проще всего визуально — трещин и сколов на поверхности резины быть не должно, никаких расслоений и люфтов также быть не должно.

Замена нижних сайлентблоков

Резинометаллические шарниры передней подвески имеют ресурс не более 80-100 тыс. км. В зависимости от условий эксплуатации срок жизни до замены сайлентблоков на ниве 2121 и Урбан сокращается в разы. Провести диагностику следует при следующих симптомах:

Потеря прямолинейности движения, «уход» автомобиля в сторону при постоянной скорости или торможении; Самопроизвольное изменение углов установки колес, неравномерный износ резины; Наличие гулких звуков, дребезжания при отработке неровностей; Раскачка кузова ВАЗ 21214; Появление трещин, задиров, разрывов на резиновых и металлических элементах конструкции.

Отсутствие своевременного внимания к проблеме приводит к повреждению смежных деталей подвески, ухудшению управляемости и безопасности вождения.

Открутите болты колесных дисков, снимите колесо, предварительно установив надежную опору.

Освободите болтовое соединение верхней шаровой опоры (3 шт), после чего отведите деталь вверх

Внимание, недостаточно разгруженный элемент может стать причиной травмы

Демонтируйте верхний рычаг в сборе, используя 2 ключа на 19. При закисании воспользуйтесь WD-40.

Установите элемент в тиски, отверните 22 мм гайки с торцов, снимите упорную шайбу.

Вооружившись съемником, выпрессуйте сайлент-блок.

В отсутствии специализированного приспособления допустимо использование зубила. В этом случае при помощи молотка подденьте кромки и извлеките шарниры.

Закрепите рычаг, вставьте комплектную ось, зафиксируйте установленный резинометаллический шарнир гайкой. Установите на свое место оставшийся сайлентблок, а также 160 мм отрезок трубки (оправку) между ними.

Приложите чашку съемника к свободному торцу.

Закрутите гайки до полной установки элементов в первоначальное положение.

Во втором случае положив проушину на опору, забейте сайлент-блок трубой подходящего размера или инструментальной головкой.

Второй этап с помощью подручных средств.

Установив деталь на машину, опустите автомобиль таким образом, чтобы полностью нагрузить конструкцию. Затяните гайки до конца.

Помимо вывешивания автомобиля, снятия колеса, отсоединения от нижней шаровой опоры, демонтируйте амортизатор из нижнего крепления к чашке пружины.

Опустив рычаг, выдерните пружину.

Зафиксировав ось рычага 19 мм ключом, отверните 24 мм гайку и снимите шайбу.

Удалите упорные шайбы.

Выньте нижний рычаг, убирать чашку пружины не следует.

Используя съемник либо тяжелый молоток, выпресуйте сайлент-блок.

Замена сайлентблоков передних и задних рычагов на новые производится в аналогично процессу разборки. Для запрессовки используйте съемник или инструментальную головку.

Окончательную затяжку и регулировку проведите на машине, вставшей на колеса. По окончании процесса не забудьте посетить стенд для регулировки параметров «развала-схождения».

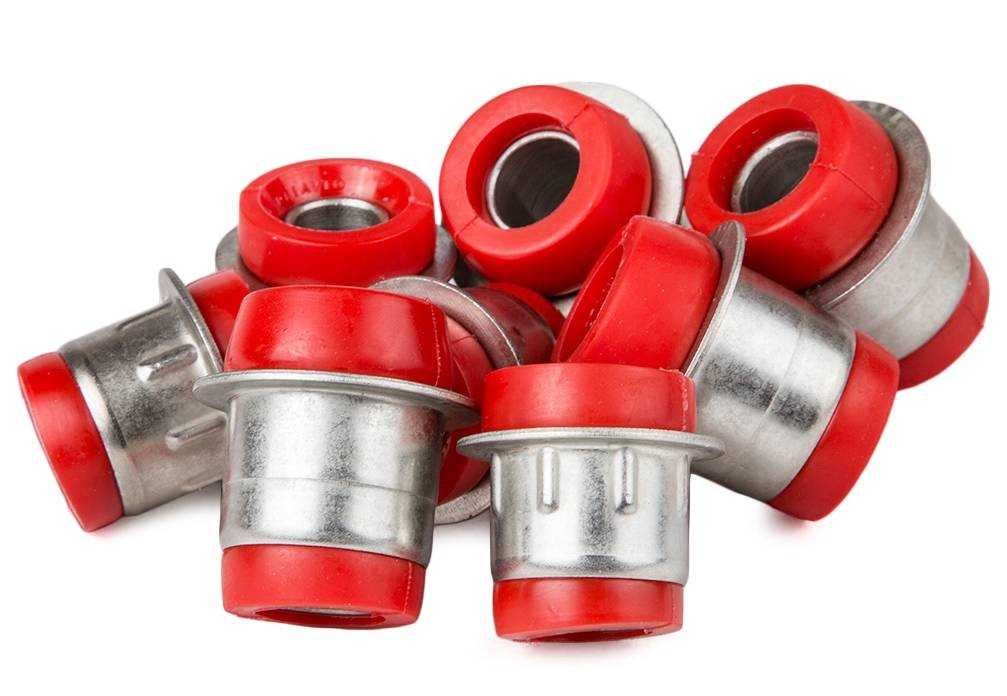

Какой сайлентблок для Нивы лучше

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Оригинальные сайлентблоки Лада-Деталь с артикулом 2121-2904004-04 и 21210-2904004-04 обойдутся в $17-18. По отзывам владельцев, такие сайлентблоки смогут выдержать около 100 тысяч пробега без особых проблем. Есть ряд аналогов:

БРТ, г.Балаково, артикул 2121-2904040 и 21210-2904040, цена около $9;
СЭВИ, Кедр, БЗАК (Белебей) примерно в одну цену и примерно одного качества, цена за комплект около 12 долларов;
Трек, с таким же артикулом, цена $15, качество хорошее, выносливые и прочные;
CS-20, полиуретан, цена 22 доллара.

Качество и характеристики полиуретановых сайлентблоков сильно зависят от жесткости материала, поэтому ставить их нужно с расчетом на то, что вибрации на руле и кузове будут неизбежными, а срок эксплуатации непрогнозируемый. По отзывам владельцев, оптимальный вариант для Нивы — резиновые ВАЗовские сайлентблоки, хорошо зарекомендовавшие себя в течении долгих лет работы.

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

домкрат с колесным ключом;
рожковые и накидные ключи стандартных размеров;
набор головок и вороток;
для демонтажа резинометаллических шарниров желательно иметь съемник;
мощный молоток;
монтировка;
прочие слесарные инструменты.

Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

домкрат с колесным ключом;
рожковые и накидные ключи стандартных размеров;
набор головок и вороток;
для демонтажа резинометаллических шарниров желательно иметь съемник;
мощный молоток;
монтировка;
прочие слесарные инструменты.

Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Во время сборки узла очень важно обработать всю поверхность оси нижнего рычага графитной смазкой. https://www.youtube.com/embed/VZ_QyxNtmVQ

Замена задних реактивных тяг (штанги) Chevrolet Niva 4х4 Шевроле Нива 2005 года

Опубликовано: 1 год назад

Замена задних реактивных тяг (штанги) Chevrolet Niva 4х4 Шевроле Нива 2005 года Благодарю Вас за просмотры и за подп.

Потеря прямолинейности движения, «уход» автомобиля в сторону при постоянной скорости или торможении; Самопроизвольное изменение углов установки колес, неравномерный износ резины; Наличие гулких звуков, дребезжания при отработке неровностей; Раскачка кузова ВАЗ 21214; Появление трещин, задиров, разрывов на резиновых и металлических элементах конструкции.
