Топливный фильтр toyota corolla 150

Симптомы забивания

Выявить явные симптомы забивания фильтрующего элемента достаточно трудно. Связано это с тем, что пропускная способность фильтра снижается постепенно. Поэтому об его забивании можно судить лишь по косвенным симптомам

Наиболее частыми проявлениями необходимости уделить внимание топливному фильтру являются:

• двигатель под нагрузкой работает нестабильно;
• динамика автомобиля постепенно ухудшается;
• силовой агрегат периодически глохнет, особенно при интенсивных разгонах;
• запуск двигателя происходит не с первого раза;
• звук работы бензонасоса поменялся, ощущается, что он работает в натяг.

Марка бензина: как не угробить автомобиль

Toyota Corolla Е150 стабильно функционирует только на высокооктановом топливе – эксплуатация транспортного средства на бензине маркой ниже, чем А95 чревата детонациями в моторе, что приводит к перегреву комплектующих и снижению эксплуатационного ресурса.

Также Короллу можно перевести на топливо А98 посредством механического тюнинга – замена топливной системы и корректировка впрыска позволит снизить аппетит транспортного средства на 1-1.5 л на 100 км пробега.

Конструкция Короллы предполагает установку газобаллонного оборудования, что уменьшит расходы на топливо – на автомобиль можно поставить ГБО Евро 4 и выше. В случае установки газа на машину, требуется соблюдать режим мощности: при достижении отметки в 4000 об/мин, необходимо переключаться на бензин – в противном случае возможен перегрев клапанов.

Пошаговая инструкция при замене фильтрующего элемента и насоса

Люк, ведущий к топливному баку

Менять бензофильтры важно для сохранения мощности двигателя, отсутствия проблем при его пуске и для продления срока эксплуатации поршней, поршневых колец, шатунов и пальцев

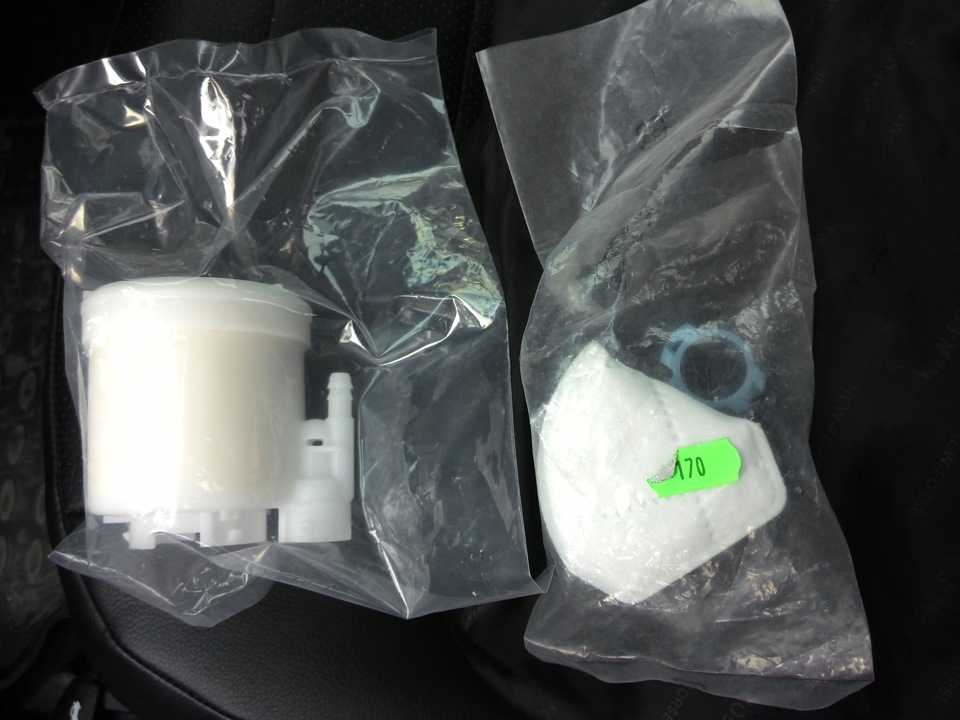

Запчасти и инструменты

Перед тем как поменять топливный фильтр на Королла, необходимо подготовиться. Для этого следует заранее приготовить необходимые инструменты и материалы. Нам понадобятся:

• бензофильтр грубой очистки;
• фильтр топливный тонкой очистки;
• отвертка с прямым шлицем для крепежных изделий узкая;
• отвертка с крестовым наконечником.
• гаечный ключ на 8,
• фен.

Также подготовьте большое количество ветоши и емкость с водой.

Выполнение работ

Бензофильтр Королла находится в баке и является частью модуля бензонасоса, состоящего из:

• насоса топлива;
• бензофильтра первичной очистки — компонента, очищающего горючее от лишней влаги и различных примесей;
• фильтра финальной очистки — компонента, тщательно фильтрующего горючее от частиц меньшего размера;
• поплавка, показывающего количество горючего.

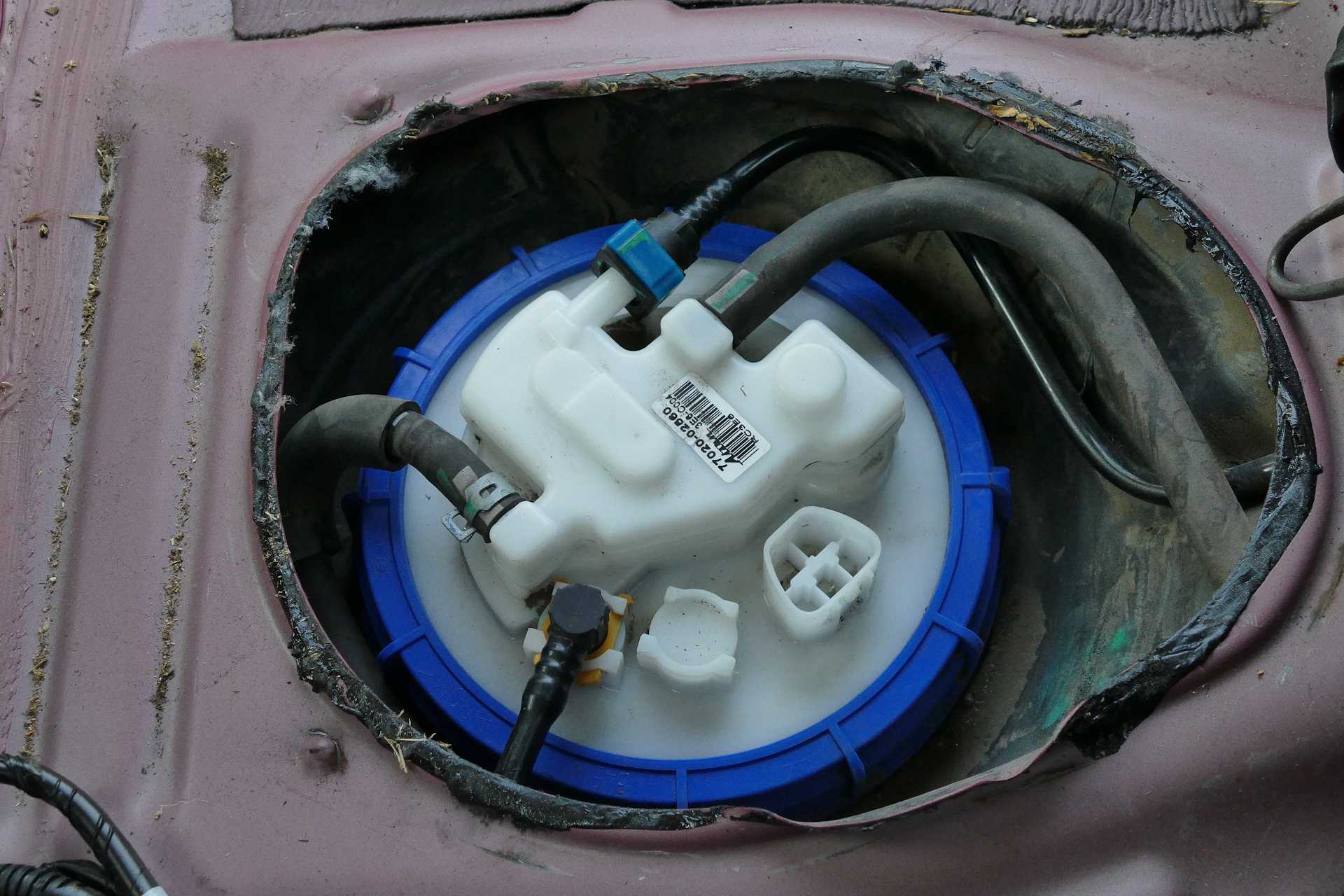

Крышка бензонасоса

Перед началом работы следует слить горючее из системы, чтобы потом не залить им салон автомобиля. Для этого нужно выдернуть предохранитель из блока предохранителей, и оставить двигатель работающим на холостом ходу до тех пор, пока бензонасос и магистраль не опустошится и мотор не заглохнет. Далее открыть крышку бензобака для спуска давления. Также замену фильтров на Toyota Corolla e120 рекомендуется проводить с небольшим остатком топлива в баке.

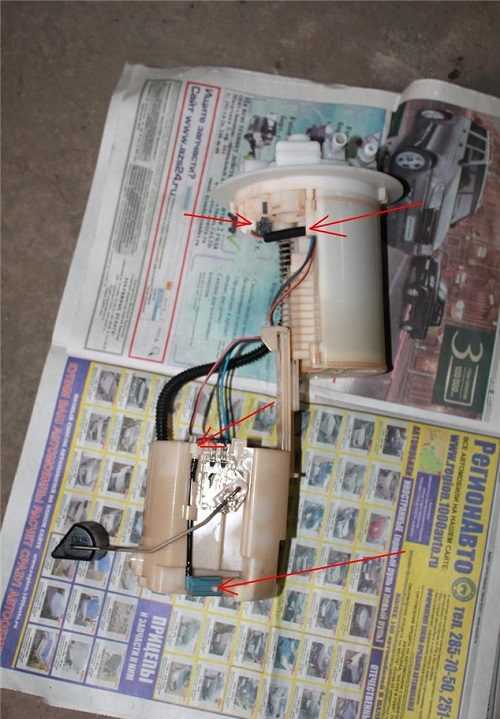

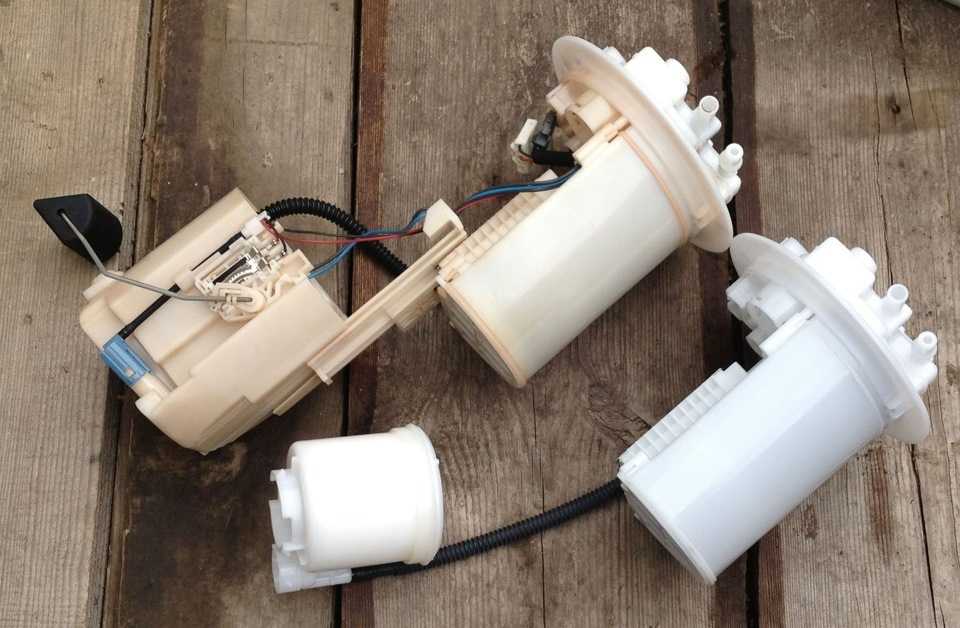

Бензонасос и фильтры в сборе

Для начала требуется отсоединить минусовую клемму АКБ. Затем снимаем заднее сиденье, зафиксированное двумя защелками и направляющей. Делать это нужно резкими движениями. Под сиденьем находится крышка полости бензобака с проводами, подсоединенными к ней. Крышка крепится герметиком и поднимается при помощи отвертки с плоским наконечником. Таким образом освобождается вход в небольшое пространство над баком, где установлен блок топливной системы. Во избежание попадания грязи в бак нужно прочистить пылесосом под местом, где было сиденье, а затем и над самим баком.

Далее следует открутить 8 болтов и вынуть бензонасос. Делать это следует под углом из-за поплавка, который прикреплен к проволоке на достаточном расстоянии.

Теперь можно оценить степень загрязненности бака и сетки грубой очистки. Степень загрязнения бензофильтра тонкой очистки увидеть не получится.

Следующей задачей является разобрать топливный модуль. Для этого демонтируем поплавок, отогнув пластиковую защелку. Затем снимается сеточка и отсоединяется фильтр тонкой очистки, который зафиксирован резиновой прокладкой.

Одна защелка

Разбирая старый бензофильтр, важно не потерять резинки, на случай, если не были куплены новые. Сложнее всего снимается резинка из верхней части бензобака

Резинки вставляем в новый фильтрующий элемент, аналогично расположению в старом, и комплектуем конструкцию. Проблематично становится на место фильтр для грубой очистки и фиксирующее стопорное кольцо.

Еще две защелки

Теперь возвращаем все детали на место в той последовательности, в которой снимали. Гайки снова закручиваем, трубки присоединяем. Но перед тем, как поставить на место сиденье, стоит проверить, как работает система. Для этого вставляем ключ в зажигание и поворачиваем его в положение «ON», но не заводя автомобиль. Работа бензонасоса должна быть слышна. Звук должен быть привычным. Металлическая крышка бака устанавливается при помощи того же герметика, после этого можно устанавливать на место заднее сиденье.

Возможные неприятности и сложности

После замены и помещения бензонасоса в бак для топлива автомобиль может не завестись с первого раза. Причиной этого может стать слабая герметизация топливных трубок, вследствие чего бензонасос не создает в магистрали достаточное давление.

Негерметичные трубки бензонасоса

Также стоит быть внимательным огнем и искрами вблизи места проведения работ, т.к. после снятия крышки пары бензина из бака быстро наполняют салон.

Проверяем герметичность до установки

Двигатели

Двигатель Тойота 1NR-FE

Toyota Corolla 2007 г. пользуется большим спросом с начала выпуска, автолюбители отдают предпочтение этой машине, обладающей надежностью, безопасностью и хорошим набором технических характеристик.

Конструкторы и инженера компании Тойота заботятся о водителях автомобилей. Машина оснащена всем необходимым, чтобы поездки в любое время года оставались комфортными и приятными.

Для выполнения основных функций легковой автомобиль комплектовался 4-х цилиндровыми двигателями с небольшим расходом топлива.

Седан Toyota Corolla 10 поколения официально можно было купить с тремя двигателями:

• 1,3 л, бензин 1NR-FE 101 л.с., МКПП, диаметр цилиндра – 7,25 см, ход поршня — 8 см, степень сжатия — 11,5 к 1, максимальный крутящий момент — 132 Нм.;
• 1,4 л, бензин 4ZZ-FE 97 лошадиных сил, МКПП, диаметр цилиндра – 7,9 см, ход поршня – 7,1 см, степень сжатия как у 1,3-литровой модификации, предельное значение крутящего момента — 130 Нм.;
• 1,6 л, бензин, 1ZR-FE 124 лошади, МКПП, АКПП или робот, диаметр цилиндра – 8 см, ход поршня — 7,8 см, степень сжатия — 10,2 к одному, наибольший крутящий момент — 157 Нм.

Мото Corolla

После рестайлинга в 2010 году осталось только два двигателя 1,3 и 1,6 л. Модели с обоими типами моторов показывают хорошую экономичность: 6-7 л расхода на сотню км.

Фильтр на других Короллах

На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.

Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.

При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.

Хорошо виден датчик второй половины бака справа

Одна трубка подачи топлива

Крепление модуля снято

На модуле видны трубки подачи топлива из другой секции бака

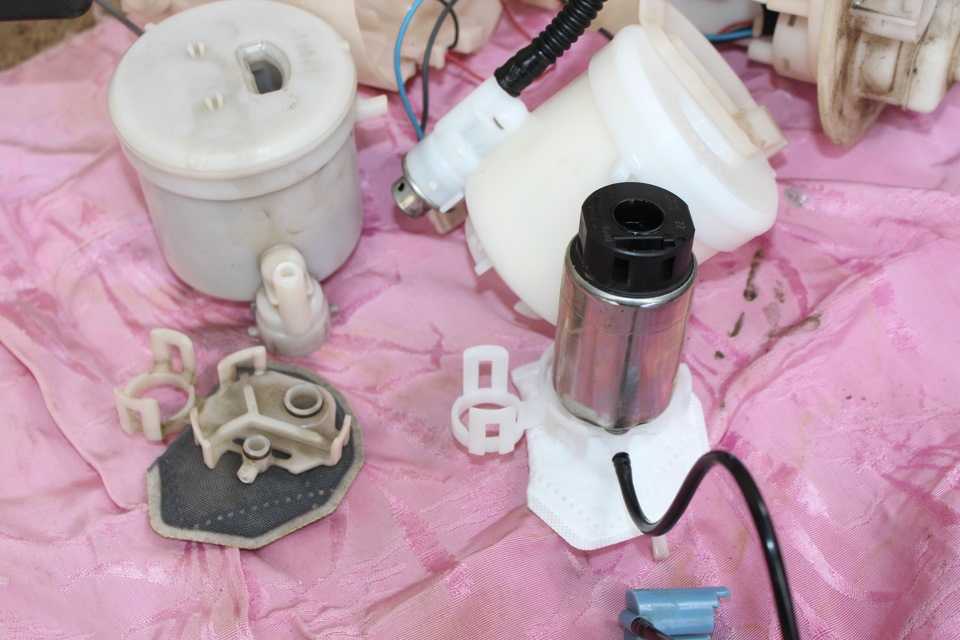

Разобранный модуль

Насос с новыми фильтрами в сборе

КОГДА ПОРА МЕНЯТЬ ФИЛЬТР

Из-за того, что топливный фильтр Короллы в любом её исполнении вмонтирован в специальный модуль, то каждый раз разбирать таковой для проведения проверки – крайне нерационально. С учётом данного фактора резонно возникает вопрос – «Как узнать, что фильтр пора менять?». Ответить на него не столь проблематично, ведь достаточно внимательно проследить за поведением автомобиля и выявить некоторые признаки в его работе, которые напрямую указывают на неисправность топливного узла.

В большинстве своём симптоматика загрязнённости топливного фильтра на Тойоте Королле проявляется следующими сбоями:

• затруднённый или вовсе невозможный запуск двигателя «на холодную»;
• нестабильная работа мотора на холостом ходу;
• снижение динамических и силовых характеристик автомобиля при движении;
• появление характерного троения, дёрганья и самопроизвольного подтормаживания машины при езде.

Стоит отметить, что в случае с неисправностью топливного фильтра характер симптоматики имеет не спонтанный характер, а постепенно усиливающийся. То есть, за один день появление данных признаков невозможно, естественно, если в расчёт берётся именно поломка топливофильтра. При спонтанном характере симптомов стоит поискать проблему в других узлах автомобиля, но точно – не в фильтре.

Согласно официальной информации от японского производителя, топливный фильтр Тойоты Короллы 150 и 120 следует обслуживать в следующие сроки:

• каждые 15 000-20 000 километров пробега – проверять состояние;
• каждые 80 000 километров пробега – менять.

Важно!Беря во внимание качество российского топлива, стоит отметить, что представленные выше сроки нужно уменьшать на 20-25 %. Только так можно получить достоверную информацию о реальном ресурсе топливного фильтра для японской модели, обитающей в России

Порядок действий

Процедуру следует выполнять поэтапно. Сначала снять минусовую клемму с аккумулятора чтобы обесточить топливную систему. Затем обеспечить доступ к детали: для этого требуется снять обивку днища под задним левым креслом в салоне, это позволяет открыть крышку полости топливного бака.

Снимаем крышку топливного насоса

Крышку необходимо снять. Поскольку она зафиксирована на герметике, потребуется сковырнуть ее при помощи отвертки. Прежде чем приступить к замене фильтра, потребуется пропылесосить места под обивкой днища и самой емкостью.

После этого требуется разомкнуть разъем, который питает бензонасос. Для того чтобы сбросить давление в топливной системе нужно несколько раз попытаться завести двигатель. Если этого не сделать то, при попытке отсоединить шланги, бензин под давлением брызнет наружу. Открыть топливный бак. Отсоединить шланги для прямой и обратной подачи горючего. Чтобы вытащить обратку, потребуется использовать отвертку и с ее помощью снять фиксатор; узнать его легко, он имеет желтый цвет. Затем нужно выкрутить 8 винтов посредством крестовой отвертки и вытащить насосный блок.

Снимаем клемму и отсоединяем шланги

Поплавок отсоединяется, для чего нужно сдвинуть защелку, после этого верхняя часть отсоединяется: для этого необходимо нажать на клипсы, которые размещены по кругу. Бензонасос нужно вытащить, затем вставить его в корпус нового фильтра. Сетку требуется промыть и использовать продув воздухом для удаления грязи, после чего собрать конструкцию в обратном порядке, не забыв поставить новые уплотнители.

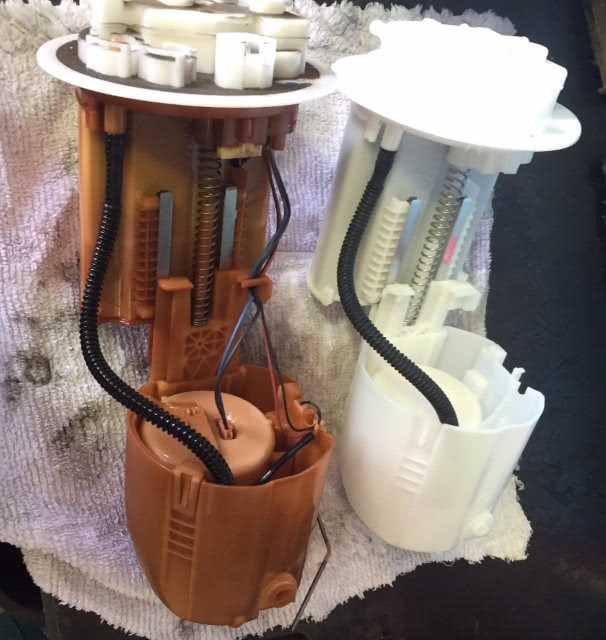

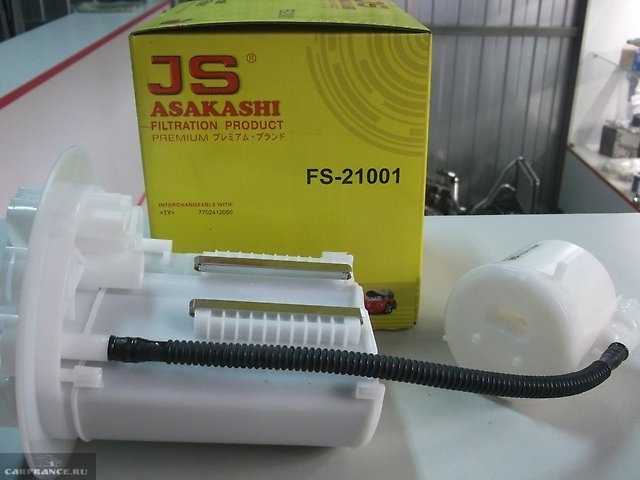

Старый и новый фильтры

Данная инструкция подходит для замены фильтра на Тойота Королла в кузове 120. Если говорить о модификации в кузове 150, то вместо крышки бензобака из металла на горловину требуется надеть пластиковое кольцо, которое оснащается уплотнителем из резины. Чтобы снять блок, нужно скрутить кольцо по направлению против часовой, после ослабления резиновой вкладки демонтировать насосный блок. Чтобы открутить деталь, можно использовать молоток, им нужно наносить аккуратные удары через наставки из дерева. Фильтр для автомобиля в 150 кузове несколько отличается по конструкции: у него другая заборная сетка, а устройство тонкой очистки идет отдельно.

Вопрос времени

Каждый автомобилист желает точно знать, когда требуется поменять топливный фильтр «Тойота-Королла» 150 или на другом типе кузова. Многих волнует вопрос, можно ли это сделать самому. Проектировщики задумали схему работы автомашины так, что фильтр по регламенту нужно менять через 80 тыс. км. Некоторые «смельчаки» отваживаются игнорировать данное правило, увеличивая этот параметр в два раза.

Многое зависит от качества бензина. Используя отечественные марки, нельзя преодолеть большое количество километров без смены фильтра. Скорее, это удается сделать при применении оригинального топлива. В СТО сотрудники рекомендуют заезжать на замену каждые 50 000 км. Не все новички знакомы с признаками забитого фильтра.

Тойота Королла На Сколько Фильтр Топливный

Замена топлива венчик в корпусе e120

Эта относительно распространенная процедура выполняется для поддержания максимальной степени очистки топлива, поскольку она зависит от мощности двигателя и надежности его запуска, а также от долговечности трения поршневой группы. , Замена топливного фильтра на модель Тойота Королла, С 120 телами это может быть выполнено дома со способностью владельца работать с механизмами средней сложности.

Специальный фильтр используется для освобождения двигателя автомобиля от загрязнений в сочетании с топливом. Топливный фильтр для топливного фильтра Toyota Corolla (прочитано 17921 раз). Считается, что срок службы фильтрующего элемента зависит от хороших характеристик свечей зажигания и от работы лямбда-зонда.

Топливный фильтр необходимо заменить после 80 Toyota Corolla тысячи километров. Многие автомобилисты продолжают ездить, не меняя фильтра, и почти удваивают рекомендуемый пробег. Но все же умнее это делать, как рекомендует производитель, сосредоточившись на замене только спидометра.

На российских дорогах качество топлива часто оставляет желать лучшего, и необходимость замены может возникнуть даже раньше, чем указанный пробег. Однако такие случаи встречаются очень редко. Топливный фильтр для Toyota Corolla e120 в наличии и под заказ по низким ценам! ? Быстрая доставка по Москве и России. Тойота Королла на форуме. И они будут менять топливный фильтр. Насколько я видел это. Многие владельцы Toyota Corolla рекомендуют заменять фильтры только в том случае, если есть свидетельства уменьшения емкости или полного отказа. Поскольку фильтр загрязняется очень медленно, не сразу можно заметить явные признаки плохой работы. Но дальнейшая работа с засоренным фильтром не влияет на капремонт двигателя. Топливный фильтр для Toyota Corolla. Они уменьшаются.

Если вы не настроены на замену, почему бы не обратиться в специализированный центр? Стоимость этой работы не будет такой большой.

Вот признаки неисправности фильтра:

• Неровности двигателя как при нагрузке, так и на холостом ходу;
• Низкий отклик на газ, медленное ускорение;
• Плохой старт и непонятные остановки двигателя

топливо фильтр в машине Toyota Венок относится к блоку подачи топлива и находится внутри бака вместе с насосом. Доступ к этому оборудованию из-под заднего сиденья. Корпус насосной группы представляет собой пластиковый монолит и размещен внутри него. фильтр. Поэтому многие модели Toyota должны быть заменены всесторонне.

Замена на Corolla 120 кузов

Перед началом работ необходимо максимально опустошить бак, желательно до включения лампочки резервного остатка топлива. Это необходимо для минимизации риска пролива бензина на обшивку салона.

Инструменты

Перед заменой фильтра надо подготовить следующие материалы и инструменты:

• отвёртка с тонким плоским жалом;
• отвёртка с крестообразным жалом;
• клещи для демонтажа пружинного зажима;
• ветошь для протирки;
• плоская ёмкость, над которой разбирается насос.

Пошаговая инструкция

Алгоритм действий:

Поднять левую подушку заднего сидения и отогнуть мат шумоизоляции для получения доступа к лючку топливозаборного модуля.
Очистить место установки лючка и сам лючок от грязи.
Открепить с помощью отвёртки лючок, установленный на специальной густой мастике. Мастика многоразовая, счищать её с привалочных поверхностей лючка и кузова не следует.
Протереть крышку топливного модуля от скопившейся грязи.
Отключить разъем питания с колодки топливного насоса.
Запустить двигатель для выработки находящегося под давлением в магистрали топлива. Если пренебречь данным пунктом, то бензин при снятии трубки зальёт салон автомобиля.
Отсоединить от модуля две трубки: подачи топлива в двигатель и обратной подачи топлива из адсорбера. Трубка под давлением зажата на модуле фиксатором, который сдвигается вбок. Вторая трубка фиксируется обычным кольцевым пружинным зажимом.
Открутить восемь винтов отвёрткой с крестообразным шлицем и аккуратно вынуть модуль из полости бака

При вынимании модуля важно не повредить установленный сбоку датчик уровня топлива и поплавок, закрепленный на длинном рычаге. Дальнейшие работы лучше проводить над подготовленной ёмкостью, чтобы исключить попадание остатков бензина из модуля на элементы салона автомобиля.
Отсоединить защёлку рычага и снять поплавок.
Разъединить половины корпуса модуля

Пластиковые клипсы разъёма находятся ближе к верхней части модуля. Клипсы достаточно хрупкие и важно провести эту операцию аккуратно.
Вынуть бензонасос из модуля и отсоединить от него фильтр. Бензонасос будет выходить с усилием из-за наличия резиновых уплотнительных колец. Важно не потерять и не повредить кольца, которые обеспечивают сохранение давления при подаче топлива.
Теперь можно поменять фильтр тонкой очистки. Корпус модуля и фильтр грубой очистки продуваем сжатым воздухом.
Произвести сборку и установку модуля в обратной последовательности.

Замена фильтра на Королла 120 хетчбэк

На машине с кузовом хетчбэк 2006 года топливный фильтр установлен по-другому, так что процедура замены имеет ряд нюансов. Также такая схема применялась на всех 120-х Короллах английской сборки.

Последовательность действий при замене:

Лючок модуля крепится на четырёх болтах под крестообразную отвёртку.
Сам модуль плотно вставлен в корпус бака, для его снятия применяется специальный съёмник.
Модуль имеет совершенной иной внешний вид. Для его разбора необходимо сначала отсоединить шланг у основания модуля. Шланг можно снять только после предварительного нагрева феном.
Сам фильтр с насосом находится внутри стакана модуля и крепится на трёх защёлках.
Для доступа к фильтру необходимо снять датчик топлива.
Фильтр можно снять с крышки модуля только в нагретом феном состоянии. Топливные трубки придётся срезать

Важно запомнить которая из трубок фильтра является входящей, а какая выходящей, поскольку никакой маркировки на корпусе нет.
Выдавить болтом 17 мм насос из фильтра.
Установить новый фильтр Toyota 23300–0D020 (или аналог Masuma MFF-T116) и смонтировать новые трубки между фильтром и насосом. Трубки должны быть легко сгибаемыми, поскольку в баке половины насоса находятся в поджатом состоянии.
Фильтр грубой очистки находится в стакане и просто промывается средством для очистки карбюраторов.
Дальнейшую сборку и установку проводим в обратном порядке.

Немаловажным моментом в работе является обеспечение герметичности посадки новых трубок на штуцера. Качество работы лучше проверить до установки модуля в бак при помощи насоса и мыльного раствора. По ряду отзывов фильтр MFF-T116 одевается на насос неплотно. Ниже ряд фото, поясняющих процедуру замены.

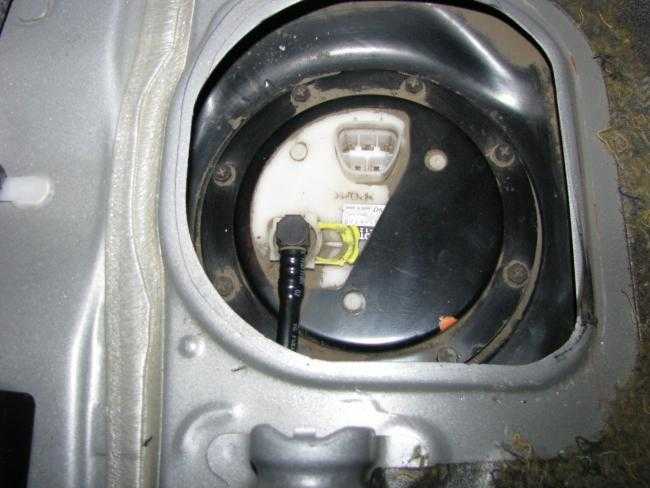

Крышка модуля на болтах

Примерная схема съёмника

Отсоединение нижней трубки

Клипса фиксации фильтра в стакане модуля

Подготовленный к снятию крышки модуль

Снятие модуля из бака

Фильтр с установленным в нём насосом

Выдавливание насоса болтом

Установка новых трубок

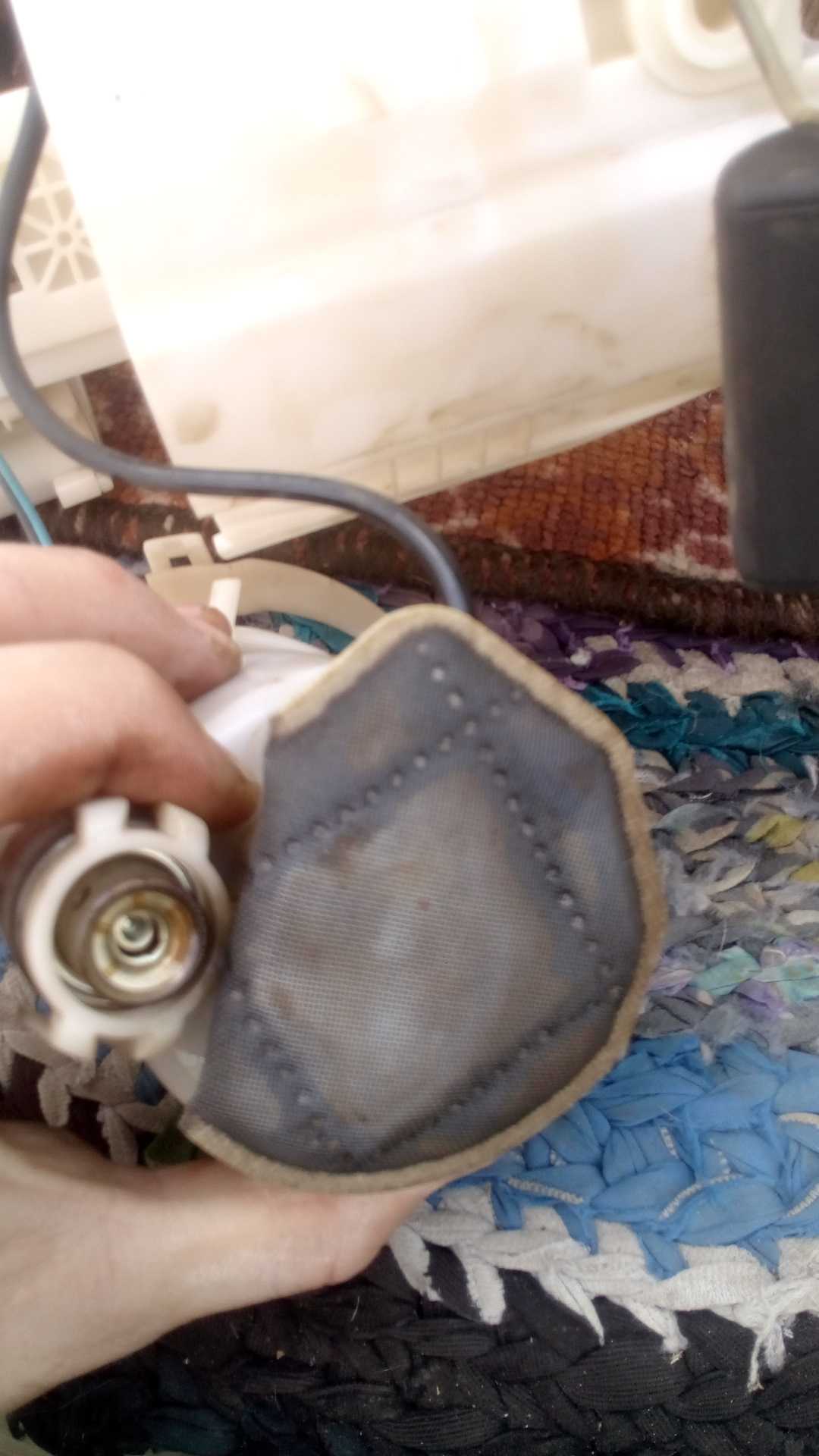

Промытый фильтр грубой очистки

Собранный модуль с трубками

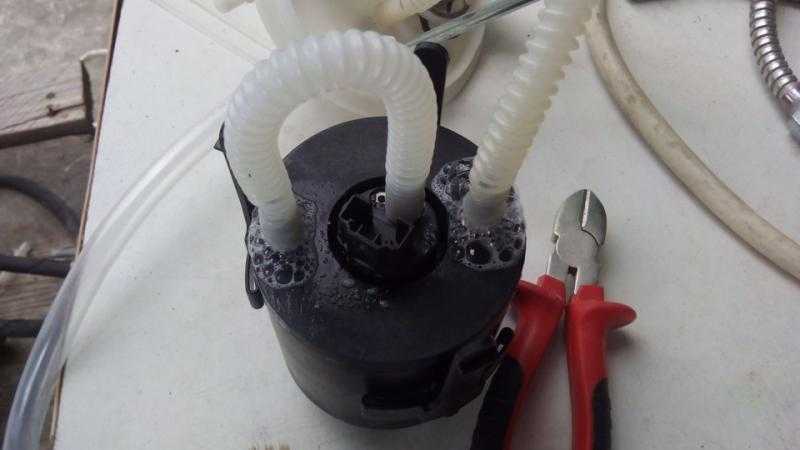

Проверка герметичности мыльным раствором не пройдена

Рекомендации профессионалов по замене топливного фильтра на «Тойота-Королла» 150

Специалисты советуют придерживаться следующего алгоритма:

• Сидения на задних креслах приподнимаются и снимаются.
• Под обшивкой скрывается специальный лючок. Добраться до него можно, сняв обивку.
• Плоская отвертка поможет снять крышку; можно чуток прогреть крышку, если ее трудно снимать. Это возможно с использованием фена.
• Под крышкой много скопившейся пыли, от нее освобождаются с помощью простого пылесоса.
• Давление в системе должно быть снижено. Для этого насосная клемма убирается, двигатель приводится в движение.
• Если мотор перестал работать, манипуляции по демонтажу продолжаются.
• Трубки подачи и «обратки» отсоединяются, нажимая на фиксирующие скобы.
• Крепления крышки (их здесь 8 штук) отвинчиваются. Извлекается фильтр, не допуская проникновения бензина на кузов. Сборка проводится в обратном порядке.

Топливная система функционирует в нормальном режиме при условии соблюдения правил эксплуатации транспорта и выборе качественного топлива. Полезно узнать о требованиях, предъявляемых к автозапчасти.

Подвеска

Технические характеристики и конструкция подвески Е150 стандартны для автомобилей сегмента, к которому принадлежит описанный автомобиль.

Спереди на Тойота Королла установлена независимая конструкция типа Макферсон, то есть многорычажная пружинная независимая, а задняя подвеска представлена торсионной балкой.

Колея передних колес составляет 1525 мм, а задних — 1520 мм.

Клиренс составляет 150 мм.

Технические характеристики подвески, а именно настройки пружин и амортизаторов в сочетании с достаточно высоким клиренсом, обеспечивают комфортное перемещение по неровным поверхностям.

Управляемость обеспечивает рулевой механизм типа «шестерня-рейка», оснащенный для облегчения управления электрическим или гидравлическим усилителем, в зависимости от комплектации. Диаметр разворота составляет 10,4 м.

Что понадобится для замены?

Срок эксплуатации ТФ в среднем составляет 50 тыщ км. Но этот пробег рассчитан на японские дороги и срок службы элемента существенно сокращается как минимум вдвое, если вы часто ездите по запыленной местности. В общем, все находится в зависимости от критерий региона, в каком употребляется ваше тс. Поэтому на Тойоте лучше производить замену ТФ не реже, чем каждые 25 тысяч км пробега. Итак, если вы поняли, что подошло время замены очистительного элемента топливной системы, то заранее нужно подготовить:

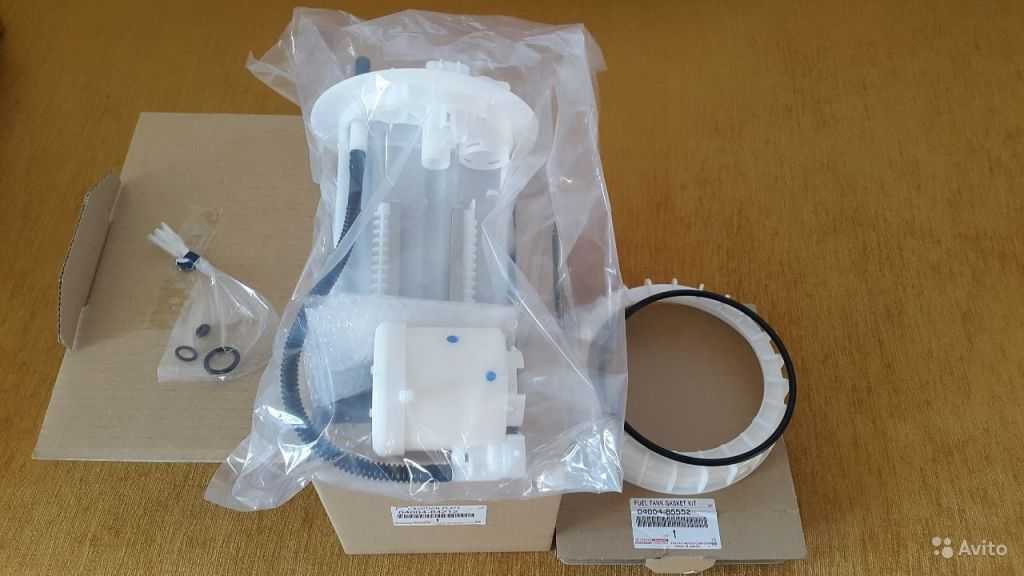

• непосредственно топливный фильтр. Оригинальный ТФ для Короллы в сборе будет стоить не менее 4 тысяч рублей (около 1 тысячи гривен), в то время как фильтр китайского производства обойдется в 2 500 рублей (около 700 гривен). Разумеется, на свой авто лучше ставить оригинал, но отечественные автомобилисты давно практикуют установку китайских фильтров, которые зачастую работают не хуже японских;
• два уплотнительных кольца, стоимость которых составляет 200 рублей (50-60 гривен);
• плоскую отвертку или нож;
• крестовую отвертку;
• немного ветоши;
• пылесос;
• емкость для слива топлива из бензонасоса.

Замена топливного фильтра Toyota Corolla 100

В процессе эксплуатации авто топливный фильтр забивается, причем достаточно быстро в связи с использованием недоброкачественного топлива, что влечет за собой потерю мощности, неровную работу двигателя, по этому регулярно встает вопрос о его замене. Инструменты: — Ключи — головки — пассатижи могут и не пригодиться Данная конструкция весьма неудобна в снятии и установке, так как находится на жесткой медной трубке, но самое плохое фильтр спрятан черти где и подобраться к нему сложно. И так чтобы снять фильтр, нужно снять левое колесо, раскрутить верхний винт (2), головкой с удлиняющим элементом, нижнюю гайку (4) аккуратно не срывая резьбу открутить ключом через отверстие в левом крыле, затем открутить ключом на 10 гайки крепления фильтра. Но это теория, а вот как оно было на самом деле:

Чтобы добраться до фильтра нужно снять крышку воздушного фильтра, предварительно выдернув воздушный датчик, снять колесо, а там: Назад пути нет! Надо делать, верхний шланг снял с небольшими усилиями, зажав фильтр (3) ключом, а болт (2) крутил головкой с удлиняющей насадкой. С трубки (4) же он не как не слазил прикипел вроде как.

Все усложнял тот факт что фильтр не был прикреплен к кузову. В общем, на раскорячку мы с другом крутим: он с низу со стороны колеса (которое сняли) держит трубку (4), а я сверху фильтр (3) ключом. поднатужились и открутили. Как говорится снять это еще пол дела, а вот поставить как обычно пишут в книгах «в обратном порядке» это еще как сказать… Поставили новый фильтр, закрутили до упора. Проверяем, завожу и слышу: «Глуши! на Х..». Бензин со всех сторон прет. Стали смотреть сняли, обратно прикрутили, заметили что прокручивается на трубке, крутим, по миллиметру проворачивается, крутим, с матами крутим, 30мин одну гайку крутили, для этого даже пришлось трубку слегка разогнуть, к счастью она не лопнула. Да кстати гайка (2) была с сорванными гранями, мастера какие-то постарались мать их… Кое как прикрутили. Потом я хотел фильтр прикрутить к кузову, но из за изгиба трубки фильтр не подходил в плотную и по дыркам был перекос. В общем болтами не получалось плотно прикрутить. Придумал я тогда идею с барашками (гайка с ушками, для ручной закрутки) и шпильками (1). Шпильки я сделал из длинного винта, распилил подточил. Барашки тоже без дела валялись вот я их и оприходовал. После долгих мучений все встало на свои места

Важно! Не забудьте поставить на место воздушный датчик

Не потеряйте уплотнительные кольца, распложенные на гайке и болте (на нем их два). Не гните трубки это может привести к плачевным последствиям

Не забывайте что в фильтре находится топливо по этому не курите рядом с авто, а так же это топливо может оказаться на вашей одежде, и в худшем случае коже и лице, если вы будете неосторожно крутить его в руках. Труды были не напрасны! машина просто стала рвать и метать

С места в отрыв от Марков, правда они потом нагоняют если захотят. Ускорение стабильное, реакция на педаль газа адекватная, педаль в пол — автомат на передачу ниже колеса буквально в букс на асфальте

Замена на Corolla 120 кузов

Что понадобится для замены?

Срок эксплуатации ТФ в среднем составляет 50 тысяч км. Но этот пробег рассчитан на японские дороги и срок службы элемента значительно сокращается как минимум в два раза, если вы регулярно ездите по запыленной местности. В общем, все зависит от условий региона, в котором используется ваше транспортное средство. Поэтому на Тойоте лучше производить замену ТФ не реже, чем каждые 25 тысяч км пробега. Итак, если вы поняли, что подошло время замены очистительного элемента топливной системы, то заранее нужно подготовить:

• непосредственно топливный фильтр. Оригинальный ТФ для Короллы в сборе будет стоить не менее 4 тысяч рублей (около 1 тысячи гривен), в то время как фильтр китайского производства обойдется в 2 500 рублей (около 700 гривен). Разумеется, на свой авто лучше ставить оригинал, но отечественные автомобилисты давно практикуют установку китайских фильтров, которые зачастую работают не хуже японских;
• два уплотнительных кольца, стоимость которых составляет 200 рублей (50-60 гривен);
• плоскую отвертку или нож;
• крестовую отвертку;
• немного ветоши;
• пылесос;
• емкость для слива топлива из бензонасоса.

Уплотнительные кольца для ТФ

Пошаговая инструкция по замене элемента

Итак, приступаем к замене ТФ на вашей Тойоте Королле в 120-м кузове 2007 и 2008 годов выпуска.

В первую очередь демонтируем задние сидения вашего авто и снимаем обивку салона, находящуюся под сидениями.
Вашему взору представляется крышка бензонасоса.
Берем нож или плоскую отвертку и аккуратно (очень аккуратно — пластиковая крышка хрупкая) поддеваем ее и отодвигаем в сторону

Если снять не получается, то при помощи ножа нужно соскрести слой герметика, на котором держится крышка бензобака.
Демонтируем крышку.
Берем заранее подготовленную емкость и очень осторожно отсоединяем шланги (из них может политься бензин, около 200 грамм).
Видим очень запыленную крышку нашего фильтра, ее нужно пропылесосить, чтобы пыль не попала в бак.Крышка элемента Короллы в 120-м кузове
Берем крестообразную отвертку и откручиваем восемь болтов, на которых держится крышка ТФ.
Перед тем, как приступить к демонтажу ТФ, когда трубки уже отсоединены, автомобиль необходимо завести. Ждем несколько минут, пока машина сама не заглохнет

Когда это произошло, заводи ее еще раз и повторяем процедуру. Таким образом из системы уйдет весь бензин.
Теперь снимаем клеммы аккумулятора.
Снимаем топливный насос, приступаем к его визуальному осмотру
В первую очередь по сеточке (это элемент грубой очистки системы) смотрим, насколько сильно она загрязнена.Бензонасос Короллы в 120-м кузове
Затем приступаем к разбору бензонасоса, чтобы получить доступ к элементу тонкой очистки и осуществить замену обоих расходных компонентов.
Для начала нужно демонтировать поплавок.
Когда поплавок снят, демонтируем фильтр грубой очистки, а затем — элемент тонкой очистки.ТФ Corolla в 120-м кузове
Если вы не купили резиновые прокладки, то их ни в коем случае нельзя терять.
Берем новый фильтр, устанавливаем его в бензобак и собираем все в обратной последовательности.
Важно помнить, что на новый фильтр нужно установить старую сетку и поплавок.

Пожарная безопасность при выполнении работ

Пø ÃÂðñþÃÂõ ÿþ ÷ðüõýõ ÃÂøûÃÂÃÂÃÂð ÿþô ôýøÃÂõü úÃÂ÷þòð ø÷ ÃÂðûþýð þÃÂõýàòðöýþ ÃÂþñûÃÂôðÃÂàÿÃÂðòøûð ÿþöðÃÂýþù ñõ÷þÿðÃÂýþÃÂÃÂø. ãöõ ÃÂõÃÂõ÷ ýõÃÂúþûÃÂúþ ÃÂõúÃÂýô ÿþÃÂûõ ÃÂÃÂÃÂüð úÃÂÃÂÃÂúø ñõý÷þñðúð ò ÃÂðûþý ÿÃÂþýøúðÃÂàÿðÃÂàñõý÷øýð. ÃÂñ øàò÷ÃÂÃÂòþþÿðÃÂýþÃÂÃÂø ò ÃÂüõÃÂø àòþ÷ôÃÂÃÂþü ÃÂúð÷ðýþ òõ÷ôõ. ÃÂþÃÂÃÂþüàýø ò úþõü ÃÂûÃÂÃÂðõ ýõ ôþûöýþ ñÃÂÃÂàøÃÂÃÂþÃÂýøúþò øÃÂúÃÂþþñÃÂð÷þòðýøàø, ÃÂõü ñþûõõ, þÃÂúÃÂÃÂÃÂþóþ þóýÃÂ!

ÃÂþóôð ýðÃÂþÃÂýÃÂù ñûþú ÃÂýÃÂàø ÃÂðñþÃÂàòõôÃÂÃÂÃÂàóôõ-ÃÂþ ýð ÃÂÃÂþûõ, óþÃÂûþòøýàñõý÷þñðúð ÃÂûõôÃÂõàòÃÂõüõýýþ ýðúÃÂÃÂÃÂàÃÂøÃÂÃÂþù ÿûÃÂýúþù øûø ÿûþÃÂýþù ÃÂÃÂÃÂÿúþù. ÃÂÃÂø ÃÂÃÂþü ýõ ÃÂûõôÃÂõà÷ðúÃÂÃÂòðÃÂàôòõÃÂø ðòÃÂþüþñøûàâ ÃÂõÃÂõ÷ ýøàñÃÂôõàÿÃÂþøÃÂÃÂþôøÃÂàÿÃÂþòõÃÂÃÂøòðýøõ ÃÂðûþýð. âðúöõ ÿÃÂõôÿþÃÂÃÂøÃÂõûÃÂýõõ, ÃÂÃÂþñàòþ òÃÂõüàÃÂðñþÃÂàðòÃÂþüþñøûàýðÃÂþôøûÃÂàýð þÃÂúÃÂÃÂÃÂþü òþ÷ôÃÂÃÂõ.

https://youtube.com/watch?v=Lywi0U8BziM

Выбираем фильтр на Короллу

Прежде чем заменить деталь, требуется правильно выбрать ее

При покупке необходимо обращать внимание на артикул и совместимость фильтра с конкретной модификацией авто. В продаже можно найти следующие оригинальные детали:

• Для Тойота Королла 180. Артикул изделия – 23300-28040, оно также подходит для Corolla Verso. Стоимость в пределах 1300-1700 рублей.
• Для Corolla 180 и Avensis. Номер – 77024-02320, изделие идет в сборе с насосом и стоит дороже – от 8500 до 9000 рублей.
• Оригинальное изделие с артикулом 77024-12050, подходит на большинство модификаций Короллы. Стоимость — около 5400-5600 рублей.
• Для авто в кузове 120 подходит фильтр грубой очистки с номером 23217-0D090, цена составляет 400-600 рублей.
• Для модификаций с тем же кузовом крышка корпуса топливного насоса верхняя с артикулом 77024-02040.
• На Тойоту Короллу 150 код детали 77024-12030. Цена составляет около 4300-4500 рублей.

Также можно подобрать качественные корейские или китайские аналоги: наиболее популярны SAT ST-77024-05010, JS Asakashi FS21001 и JAKOPARTS J1332100. Их стоимость колеблется от 500 до 1000 рублей, что позволяет существенно сэкономить.

Топливный фильтр Toyota Corolla в разобранном виде

Выбор топливного фильтра на Toyota Corolla

Для поиска неоригинальных заменителей нужно ориентироваться на следующие номера заводских сборок:

• 120 кузов, выпуск с января 2002 года по июнь 2004 – 77024-12010
• 120 кузов, выпуск с июня 2004 по февраль 2007 – 77024-02040
• 150 кузов – 77024-12030

Кардинальное отличие здесь в цене: оригинальные фильтры на 120 кузов стоят около 1500 рублей, в то время как для 150 кузова цена переваливает за 4 тысячи. Поэтому неудивительно, что именно для этой модели есть более доступный неоригинал в виде JS Asakashi FS21001 и Masuma MFF-T138.

Для 120 же кузова неоригинальные фильтры найти трудно, но и цена оригинала не так велика.

Также понадобится уплотнительное кольцо фильтра – его номер 90301-04012.
