При прогретом двигателе какой должен быть радиатор

Типы и устройство автомобильных радиаторов

Все автомобильные радиаторы имеют принципиально одинаковую конструкцию, в которой можно выделить три части:

• Бачок с подводящим патрубком;
• Сердцевина;
• Бачок с отводящим патрубком.

Сердцевина — это система труб и пластин, которая является теплообменником. Бачки служат для подвода и отвода рабочей среды из сердцевины, они могут располагаться сверху и снизу или по бокам от сердцевины. На некоторых типах радиаторов бачки как таковые отсутствуют.

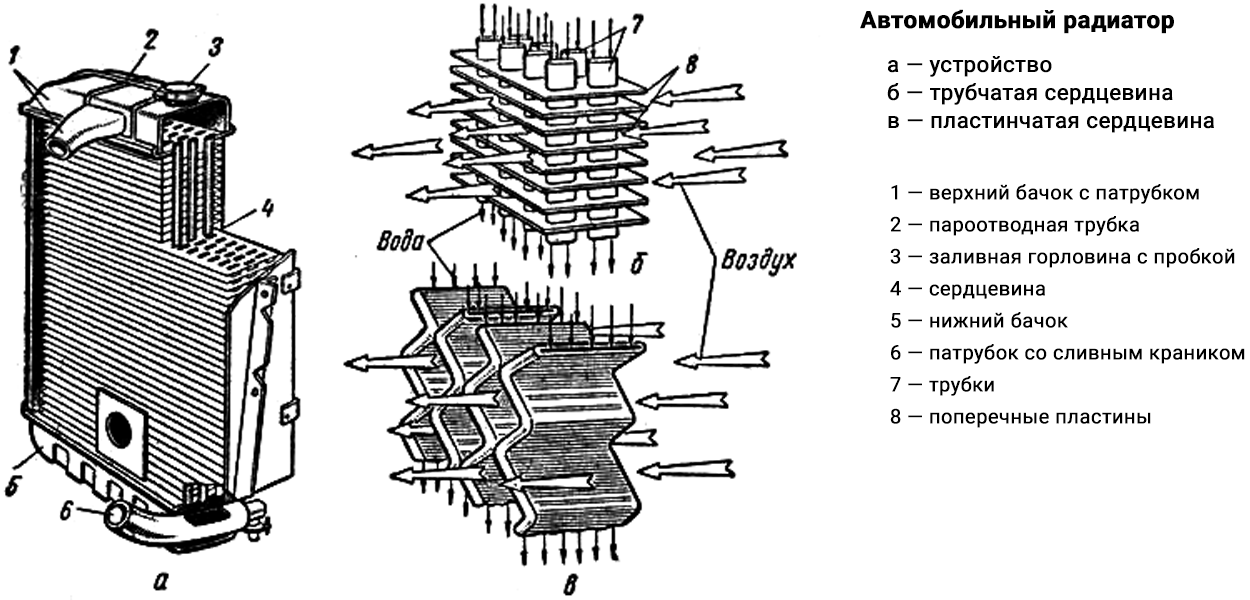

Общее устройство автомобильного радиатора Основные конструкции автомобильных радиаторов

По конструкции сердцевины радиаторы делятся на два типа:

• Трубчатые;
• Пластинчатые.

В радиаторах с трубчатой сердцевиной теплообменник выполнен в виде системы труб круглого или овального сечения, которые для лучшей отдачи тепла окружены металлическими пластинами того или иного типа. В радиаторах с пластинчатой сердцевиной теплообменник выполнен в виде зигзагообразных трубок плоскоовального сечения, которые за счет большой площади поверхности не нуждаются в дополнительных металлических пластинах.

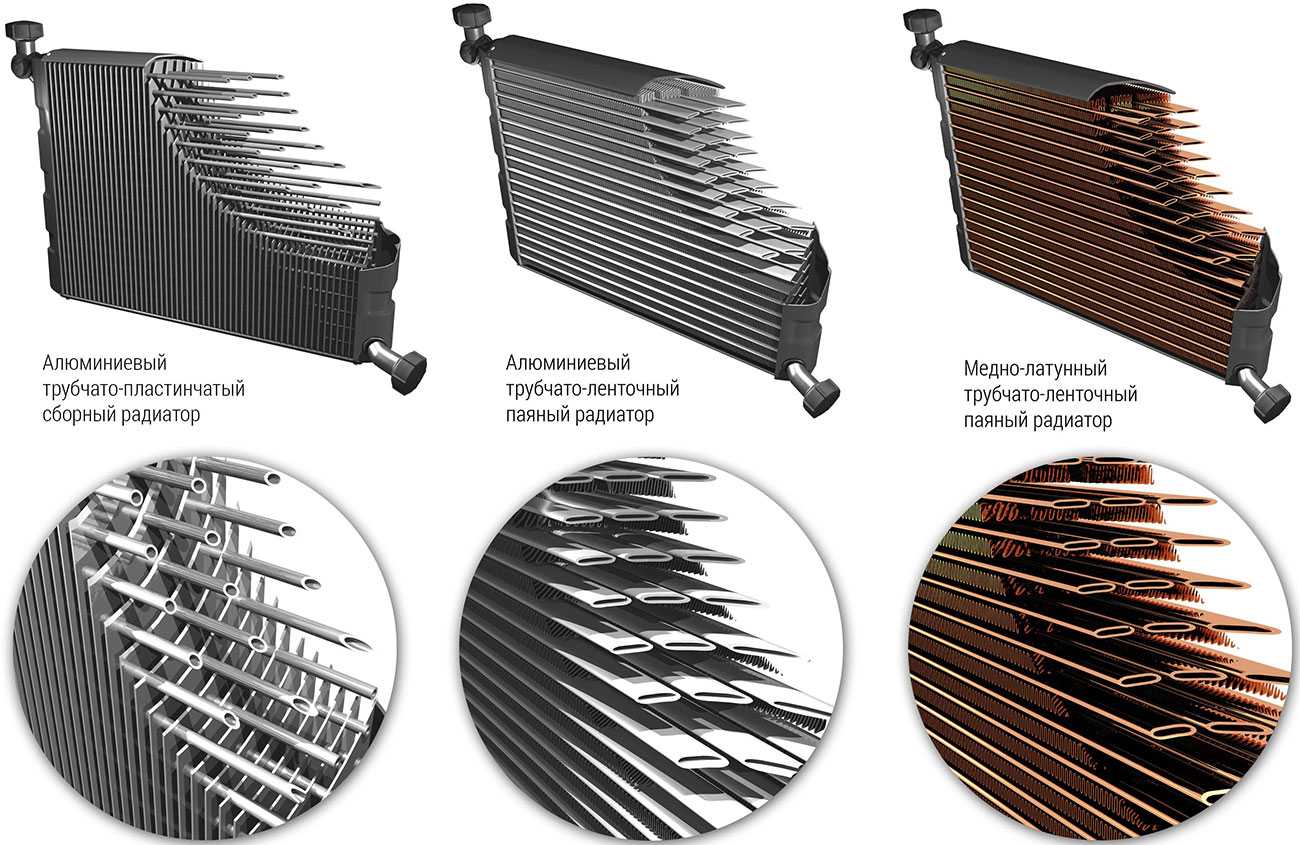

В свою очередь, трубчатые радиаторы делятся на две больших группы:

• Трубчато-пластинчатые;
• Трубчато-ленточные.

Сердцевина трубчато-пластинчатых радиаторов выполнена в виде системы трубок круглого или овального сечения, помещенных в пакет широких металлических пластин. Такой теплообменник имеет большую площадь поверхности, которая хорошо отдает тепло набегающему потоку воздуха и обеспечивает эффективное охлаждение протекающей по радиатору жидкости.

Сердцевина трубчато-ленточных радиаторов выполнена в виде системы трубок овального (плоскоовального) сечения, между которыми располагаются зигзагообразные (согнутые в гармошку) металлические ленты. Такая конструкция имеет увеличенную по сравнению с трубчато-пластинчатой площадь поверхности и, как следствие, более эффективную теплоотдачу.

По материалу изготовления радиаторы бывают двух основных типов:

• Медные (и медно-латунные);
• Алюминиевые.

В устройствах первого типа трубки и пластины/ленты выполнены из меди, которая обладает высокой теплопроводностью и поддается пайке. Однако медные радиаторы тяжелые и дорогие, поэтому в современных автомобилях они практически вытеснены радиаторами из алюминиевых сплавов. Бачки всех типов радиаторов могут выполняться из пластика, алюминия или латуни, на бачках обязательно присутствуют патрубки, резьбовые или байонетные горловины для установки пробки, штуцеры или краны для слива жидкости, гнезда для установки датчиков температуры и иные элементы.

При этом трубки сердцевины могут быть бесшовными или паяными/сварными, а сама конструкция сердцевины радиатора — сборной и паяной. Сборными чаще всего выполняются алюминиевые радиаторы с трубчато-пластинчатой сердцевиной — в этом случае трубки привариваются или припаиваются только к бачкам, а пластины и трубки соприкасаются друг с другом, однако никак не соединяются. Паяными и сварными выполняются алюминиевые и медные трубчато-ленточные радиаторы — в этом случае трубки и ленты спаяны друг с другом, что обеспечивает надежный контакт между деталями и жесткость всей конструкции.

Описанную конструкцию имеют все автомобильные радиаторы, отличаясь лишь некоторыми деталями, о которых сказано ниже.

ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Перегреву могут способствовать множество причин, все они связаны с неисправностью системы охлаждения, либо качеством охлаждающей жидкости, а также с загрязнением рубашки системы охлаждения, которая ухудшает пропускную способность жидкости

Немаловажно применять качественные запчасти, иначе нижеуказанные причины произойдут внезапно. Рассмотрим каждую из причин

НИЗКИЙ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Наиболее распространенная проблема — недостаток охлаждающей жидкости в системе. Охлаждающая жидкость, в виде тосола или антифриза, постоянно циркулирует по системе, отводя тепло от нагретых деталей мотора. При недостаточном уровне ОЖ тепло будет будет отводится недостаточно, а значит рост температуры будет неизбежен.

Если нет возможности долить ОЖ, то включите печку, чтобы снизить вероятность перегрева. В крайнем случае долейте обычной или дистиллированной воды, после чего систему охлаждения нужно промыть, после залить свежий антифриз. При t° выше 90 градусов следует немедленно остановить автомобиль и выключить зажигание, дать мотору остыть.

ОТКАЗАЛ ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ

Электровентилятор нагнетает холодный воздух на радиатор, что особенно необходимо при движении на малой скорости, когда воздушного потока недостаточно. Вентилятор может устанавливаться как спереди, так и сзади радиатора. Если стрелка температуры начала подниматься — остановите авто и проверьте на исправность вентилятор. Причины отказа работы вентилятора:

• вышел из строя электродвигатель
• окислился разъем
• реле вентилятора сгорело
• вышел из строя датчик температуры ДВС.

Для проверки вентилятора снимите с него разъемы, и “подкиньте” провода напрямую к АКБ, что позволит определить причину отказа.

НЕИСПРАВНОСТЬ ТЕРМОСТАТА

Термостат — один из главных элементов системы охлаждения. В системе охлаждения есть два контура: малый и большой. Малый контур означает то, что жидкость циркулирует только по двигателю. В большом контуре жидкость циркулирует по всей системе. Термостат помогает скорее набрать и поддерживать рабочую температуру. Благодаря чувствительному элементу, который при 90 градусах открывает клапан, жидкость попадает в большой круг, и наоборот. Термостат считается неисправным в двух случаях:

• рабочая t° охлаждающей жидкости не достигается
• силовой агрегат стремится к перегреву.

Термостат может находится непосредственно в блоке цилиндров, в отдельном корпусе, или как одно целое с датчиком температуры и помпой.

ОБРЫВ РЕМНЯ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

У автомобилей с продольно расположенным двигателем, вентилятор может приводится в движение посредством приводного ремня от шкива коленчатого вала. В этом случае вентилятор работает принудительно. Ресурс приводного ремня от 30 до 120 тыс. км. Обычно одним ремнем приводится в движение несколько узлов. При обрыве ремня ДВС моментально стремится к перегреву, особенно при снижении скорости движения. Если у вас отечественный авто с ременным приводом вентилятора, рекомендуется установить дополнительно электровентилятор, во избежание неприятных случаев.

ГРЯЗНЫЙ РАДИАТОР

Раз в 80-100 тысяч километров требуется промывать радиатор вместе со всей системой охлаждения. Радиатор забивается по следующим причинам:

• несвоевременная замена антифриза
• применения некачественной жидкости
• применение в системе воды
• применение герметика системы охлаждения.

Для мойки радиатора следует использовать специальные составы, которые добавляются в старый антифриз, на этой “смеси” мотор работает в течении 10-15 минут, после нужно удалить воду из системы. Желательно снять радиатор, промыть его водой под давлением снаружи и внутри.

Перегрев двигателя: основные признаки и причины

Начнем с признаков. Прежде всего, это указатель температуры двигателя на приборной панели в красной зоне. Также на некоторых моделях может просто загораться сигнальная лампа, указывающая на перегрев.

Еще одним признаком перегрева мотора является снижение мощности двигателя, потеря тяги и детонационные стуки при резком нажатии на педаль газа или просто при разгоне. Причина- от повышения температуры нарушен процесс сгорания топлива в цилиндрах (взрывы рабочей смеси вместо горения).

Идем далее

Важно понимать, что нормальной рабочей температурой двигателя является показатель 85-95 градусов по Цельсию. Также допустимой является температура двигателя до 100 градусов или даже 105, особенно если такой рост кратковременный (до 5 минут)

С такой ситуацией водители часто сталкиваются при простое в пробке в жару.

Однако если нагрев мотора выше 105 градусов, тогда это уже перегрев и нужно искать причины. Самой простой и понятной является низкий уровень охлаждающей жидкости в системе охлаждения. Еще добавим, что жидкость в двигателе закипает при низком уровне, так как поверхность контакта жидкости и нагретого мотора недостаточна, то есть отвод тепла нарушен.

Также нужно учитывать, что система охлаждения не является полностью герметичной и закрытой. В процессе эксплуатации происходит выпаривание жидкости, что является причиной снижения уровня.

Часто радиатор, патрубки и места соединений начинают подтекать. Еще не следует исключать внутренних течей, когда через трещины в БЦ или ГБЦ, а также через пробитую прокладку ОЖ уходит в цилиндры.

Важно проверять и состояние радиатора. Соты радиатора мелкие, часто радиатор загрязняется снаружи

Также нарушенной может быть и циркуляция ОЖ внутри радиатора по причине скопления отложений. В этом случае, когда включается вентилятор охлаждения двигателя, холодный радиатор двигателя может указывать на проблемы с циркуляцией жидкости.

Кстати, отложения на стенках двигателя и внутри радиатора часто возникают после использования низкокачественной ОЖ или, того хуже, воды. В первом случае  дешевый ТОСОЛ или антифриз не защищает детали от коррозии, не имеет моющих свойств и т.д. Во втором в самой воде имеется наличие примесей и солей. Рекомендуется тщательно промывать радиатор автомобиля от ржавчины, а также чистить всю систему.

• Во многих случая электрический вентилятор радиатора срабатывает по сигналу датчика. Если датчик не подаст сигнал, вентилятор не будет работать или может работать с недостаточной производительностью.
• В системе охлаждения вполне могут образоваться воздушные пробки. Примечательно то, что датчик температуры может не показывать перегрева. В любом случае, воздушную пробку нужно «выгонять», что исключит наличие воздуха.
• Еще одной причиной того, что двигатель кипит, радиатор холодный и постоянно работает вентилятор охлаждения, является термостат. В двух словах, термостат является клапаном, который  разделяет систему охлаждения на два круга, по которым циркулирует ОЖ. Малый круг предполагает циркуляцию только по рубашке охлаждения для быстрого прогрева, а большой позволяет жидкости пройти через радиатор для улучшенного охлаждения.

Однако если термостат клинит, тогда ОЖ может циркулировать только по малому кругу, то есть радиатор холодный, но двигатель перегревается. Для точного определения достаточно пощупать нижние патрубки, идущие к радиатору. Холодные патрубки при перегревающемся моторе являются признаком проблем с термостатом.

Завершает список основных поломок помпа (водяной насос системы охлаждения). Указанный насос принудительно прокачивает ОЖ по системе, чтобы добиться лучшей циркуляции.

Как правило, помпа или начинает течь, или изнашивается ее крыльчатка. Реже насос заклинивает. В случае с холодным радиатором при условии отсутствия течи помпы уместно говорить об износе крыльчатки. Простыми словами, помпа плохо качает жидкость, ОЖ в двигателе (малый круг) нагревается намного быстрее, чем в самом радиаторе. Получается, нагрев неравномерный, радиатор холодный, а двигатель кипит. Еще раз напомним, аналогичные симптомы возникают и в случае наличия воздушных пробок.

Регулировка температуры охлаждающей жидкости

За поддержание постоянной температуры в системе охлаждения  двигателя отвечает термостат. Данный элемент распределяет движение охлаждающей жидкости по контурам. Эти контуры называются малый и большой круг. Рубашку двигателя можно считать малым кругом, движение потока через радиатор-большой круг. Возникает такая ситуация, когда охлаждения  наружным воздухом при движении ОЖ по большому кругу в жаркую погоду или при нагрузках  оказывается недостаточно. Чтобы обеспечить эффективный отвод нагретого воздуха и поддерживать постоянную температуру охлаждающей жидкости дополнительно устанавливается один или целый ряд вентиляторов. Такие вентиляторы  могут иметь механический привод (вискомуфту) или электрический привод.

 Регулирование теплового режима «шторкой»

Жидкостная система охлаждения двигателя внутреннего сгорания может быть оснащена двойным регулированием теплового режима. Первым регулятором выступает термостат, о котором мы уже говорили. Вторым терморегулирующим элементом становится шторка-жалюзи.

Устройства с двойным регулированием конструктивно имеют жалюзи, установленные непосредственно перед радиатором. Благодаря такому решению в сильные морозы радиатор можно прикрыть, уменьшив интенсивность обдува наружным воздухом. Отвод тепла снизится, а само тепло можно более эффективно использовать для поддержания рабочей температуры ДВС и интенсивного отопления салона автомобиля.

Жалюзи представляют собой пластины из металла, которые соединены между собой шарнирами. Эти шторки могут иметь вертикальное или горизонтальное расположение перед устройством. Управление таким решением осуществляется рукояткой из салона автомобиля, а также может быть реализовано автоматически в отдельных конструкциях. Принцип действия механического устройства заключается в том, что задвигая или вытягивая рукоять в салоне, водитель осуществляет поворот пластин. Происходит изменение щели между жалюзи и происходит регулировка интенсивности обдува радиатора воздушными потоками. Результатом становится воздействие на температуру охлаждающей жидкости.

В условиях предельно низких температур на капот и радиаторную решетку дополнительно крепят специальный утеплительный чехол. Такой чехол изготовлен из водонепроницаемой пожаробезопасной ткани. Указанные меры способствуют поддержанию рабочего теплового режима двигателя в необходимых рамках.

Установка дополнительного радиатора

Появление мощных высокофорсированных атмосферных и турбодвигателей, которые работают в самых разных режимах нагрузки,  поставило перед разработчиками задачу установить дополнительные устройства охлаждения. Инженеры реализовали параллельную установку дополнительного радиатора. Такое решение получило свой отдельный электрический вентилятор. Не стоит путать дополнительный радиатор охлаждения с интеркулером, который устанавливается для охлаждения сжатого воздуха в системах с турбонагнетателем.

Правильные действия водителя

В ситуациях, когда двигатель перегревается, но радиатор остаётся холодным, важно предпринять правильные меры, чтобы не допустить ухудшения ситуации, а также постараться предотвратить какие-то серьёзные неисправности и дорогостоящие поломки. Порой бывает так, что водитель паникует раньше времени

Обычно это происходит у автомобилистов, которые только недавно сели за руль, либо же поменяли машину, не успев ещё привыкнуть к особенностям её поведения и к режимам работы самого двигателя

Порой бывает так, что водитель паникует раньше времени. Обычно это происходит у автомобилистов, которые только недавно сели за руль, либо же поменяли машину, не успев ещё привыкнуть к особенностям её поведения и к режимам работы самого двигателя.

Здесь речь идёт о кратковременных перегревах, что можно в определённой степени считать нормой для многих моторов. Кратковременный перегрев обычно происходит при длительном простое в пробке. Тогда стрелка температурного датчика, выведенная на приборную панель, поднимается до критической красной зоны. Но стоит машине тронуться, когда появляется обдув за счёт встречных потоков воздуха, а также активируется работа вентилятора охлаждения, температура возвращается в норму. То есть для начала постарайтесь понаблюдать и последить за тем, будет ли температура падать после скачка вверх, до красной зоны.

Но не стоит ждать и наблюдать, когда машина находилась в движении, то есть обдув встречным воздухом был, либо работал вентилятор. В подобных ситуациях специалисты дают несколько полезных рекомендаций:

• Если автомобиль двигался во вполне нормальных условиях, не провоцирующих кратковременный перегрев, но температура всё равно начинает увеличиваться и достигает критической отметки, не глушите сразу мотор;
• Также не стоит пытаться охладить силовой агрегат, поливая его снаружи холодной водой, либо путём добавления в расширительный бачок с жидкостью охлаждения холодной воды;
• Если проигнорировать эти рекомендации, залить мотор водой или добавить её в бачок, наверняка придётся ремонтировать двигатель. Причём зачастую такой ремонт сопровождается обязательной заменой блока цилиндров и головки блока;
• Если вы хотите остудить двигатель, опустить температуру мотора при холодном радиаторе до нормальных отметок, лучше съедьте с дороги, остановитесь и включите в машине печку. Не имеет значения, что сейчас весна или лето, в салоне достаточно тепло и без работающего обогрева;
• Включение печки позволит отвести лишнее тепло от двигателя, передав его в салон вашего автомобиля;
• Параллельно нельзя выключать сам двигатель. Просто переведите коробку в нейтральное положение, и оставьте мотор работать в режиме холостых оборотов;
• Подождите несколько минут, предварительно выполнив все описанные действия;
• Параллельно контролируйте, нет ли нигде признаков утечки жидкости охлаждения. Для этого придётся выйти из машины, заглянуть под машину и в подкапотное пространство;
• Если течи отсутствуют, то при этом проведённые манипуляции с печкой и холостыми оборотами силового агрегата не позволили опустить температуру ниже критической отметки, глушите мотор.

Далее уже потребуется вызывать эвакуатор или проситься к кому-нибудь на буксир, чтобы добраться до гаража или ближайшего сервисного центра. Там уже будете выяснить причины, искать виновного и проводить соответствующие ремонтно-восстановительные работы.

Но есть ситуации, когда двигатель нужно глушить сразу, как только температура двигателя достигла своего пикового значения. Это случаи, когда в процессе езды вы увидели внезапно валящий пар из-под подкапотного пространства, и параллельно наблюдаются следы утечки жидкости охлаждения. Если вы столкнулись с подобными обстоятельствами, остановитесь и заглушите двигатель. Тут нет никакой необходимости ждать, пока после включения печки температура начнёт падать. Иначе вы рискуете окончательно угробить мотор.

Двигатель нуждается в грамотной эксплуатации. Это основа его сохранности, эффективной, безопасной и продолжительной работы. Также параллельно всегда старайтесь следить за состоянием системы охлаждения. Любые следы утечки охлаждающей жидкости, малый уровень ОЖ в расширительном бачке, чрезмерный рост температуры при нормальных условиях эксплуатации должны стать поводом проверить состояния всей системы.

Столкнувшись с ситуацией, когда силовая установка на вашем автомобиле заметно перегревается, примите соответствующие меры, найдите причину повышения температуры и устраните её. Если с самостоятельной диагностикой возникают сложности, лучше сразу обратиться за помощью к квалифицированным специалистам.

Источник

Как ремонтировать автомобиль

Система охлаждения выполняет важные функции, именно отводит лишнее тепло от двигателя. Для отвода тепла применяют принудительную циркуляцию охлаждающей жидкости по системе. Охлаждающая жидкость двигателя имеет свой рабочий ресурс и подлежит замене через определенное количество километров пробега или времени. После истечения срока годности охлаждающая жидкость теряет свои свойства, что отображается на общей работе двигателя. Сроки эксплуатации охлаждающей жидкости, как правило, обозначаются на этикетке упаковки.

Как охлаждающая жидкость выполняет свои функции?

Для выполнения требуемых от охлаждающей жидкости функций в нее добавляют ряд химических присадок, каждая из которых имеет свою задачу. В процессе эксплуатации на охлаждающую жидкость оказывают влияниеи тепло, и частички металла, что приводит к потере важных свойств ОЖ. Такое воздействие делает ОЖ не пригодной к эксплуатации. Поэтому такая охлаждающая жидкость подлежит замене.

Что будет если не менять охлаждающую жидкость?

Лучше всего выполнять сроки замены охлаждающей жидкости в системе охлаждения двигателя. И опытные мастера советуют не затягивать с заменой охлаждающей жидкости. Не надо ждать пока на стенках расширительного бачка появится бурый налет, который свидетельствует о наличие продукта распада присадок ОЖ.

Если не менять охлаждающую жидкость во время, это приведет к повышенному износу деталей двигателя, точечному или местному перегреву деталей, быстрому износу деталей системы охлаждения.

С чего начать замену охлаждающей жидкости?

Первым делом найдите руководство по технической эксплуатации автомобиля и выберете требуемую охлаждающую жидкость, которую рекомендует завод изготовитель.

Если вы не найдете такую информацию, следует проконсультироваться с специалистом или выбирать ОЖ на основе безобидных карбоксилатых присадок (не так агрессивны к двигателю).

В продаже вы найдете разбавленную охлаждающую жидкость или концентрат. Если вы берете концентрат, следует запастись дистиллированной водой.

Работа по замене охлаждающей жидкости.

Приступим к работе по замене охлаждающей жидкости:

1. Слейте старую охлаждающую жидкость. Перед сливом охлаждающей жидкости необходимо все подготовить для работ по сливу ОЖ (старый тазик, или разрешжьте канистру на две части).
2. Подставляем емкость под сливное отверстие и откручиваем сливную пробку (если вы сливаете масло с горячего двигателя, остерегайтесь ожогов).
3. После того, как слили старую охлаждающую жидкость необходимо закрутить сливную пробку на прежнее место (краник радиатора) в зависимости, что вы снимали.
4. Если система охлаждения сильно загрязнена, следует промыть систему охлаждения специальной промывкой двигателя (может случиться так, что в радиаторе есть микротрещины, которые были забиты грязью, при ее промывке появится течь). Поэтому перед тем, как делать промывку, правильно оцените техническое состояние системы охлаждения.
5. Открутить пробки для выхода воздуха из системы, и заливаем охлаждающую жидкость до тех пор, пока из отверстий пробок не потечет жидкость, затем сразу заворачиваем пробки (такие действия помогут вам, избежать наличия воздушных пробок в системе). Воздушные пробки в системе охлаждения можно определить по выходу холодного воздуха из печки.
6. Одним из способов избавления от воздушной пробки в системе охлаждения считается поддержание высоких оборотов двигателя 2000-2500, что обеспечит возрастание циркуляции охлаждающей жидкости в системе охлаждения.
7. Если вы решили сделать промывку системы охлаждения, то после заливки дистиллированной воды закручиваем пробку расширительного бачка и заводим двигатель, ждем, чтобы двигатель прогрелся.
8. Когда двигатель прогреется, и сработают вентиляторы, ждем их отключения и глушим двигатель.
9. Подождать пока ОЖ остынет до безопасной температуры. Сливаем ОЖ.
10. Заливаем свежую ОЖ (антифриз).
11. Сделайте себе пометку, когда вы поменяли ОЖ.

Термостат

Проблема может быть связана и с термостатом. Прибор этот имеет небольшие размеры и обладает возможностью блокировать ОЖ. В итоге и происходят проблемы, связанные, в том числе, с холодным патрубком.

Кстати, проблема с термостатом сказывается и на верхнем патрубке. Он тоже может быть холодным, а нижний – напротив, горячим. Все это вместе взятое, никак не может свидетельствовать о нормальной работе всей системы охлаждения.

Сливаем жидкость из термостата, ослабляем его болты и снимаем прибор.

В итоге, мы привели три основные причины, из-за чего случается такое. Тем самым, узнав, почему нижний патрубок радиатора холодный, делаем соответствующие выводы и действуем согласно ситуации.

Чуть ли не каждый автомобилист хотя бы раз в своей водительской жизни сталкивался с таким явлением как перегрев двигателя. Для одних это большая редкость, а для других повседневная рутина.

Нельзя недооценивать перегрев, поскольку он способен привести к достаточно серьёзным негативным последствиям, которые проявятся в виде дорогостоящих поломок. А иногда ситуация и вовсе оказывается критической, когда двигатель выходит из строя, требуется капитальный ремонт, либо полная замена силового агрегата.

Чтобы не допустить подобного развития сценария, следует периодически проверять состояние системы охлаждения, контролировать её работоспособность и своевременно выполнять все действия, направленные на устранение неисправностей.

Но некоторые проблемы появляются неожиданно, и порой предотвратить или предусмотреть их сложно. Потому автолюбителям и даже автовладельцам со стажем нужно понимать, почему радиатор остаётся холодным, а машина греется, то есть поднимается температура ДВС.

Компоненты системы охлаждения

Сначала разберем основные элементы СО и их предназначение.

Расширительный бачок

Резервуар располагается в моторном отсеке. Через него в охладительную систему поступает расходный материал. Емкость для компенсации меняющегося в ходе эксплуатации, а также при расширении объема вещества.

Жидкостный насос

Один из основных компонентов СО. С помощью этого устройства выполняется непосредственно процедура циркуляции хладагента по магистралям охладительной системы. Жидкостный насос может быть оборудован дополнительным насосным устройством, в зависимости от конструктивных особенностей силового агрегата.

Пользователь Astragaz S. в своем ролике показал, как работает СО.

Радиаторы

Предназначение этого устройства заключается в понижении температурного режима охлаждающей жидкости под воздействием постоянного холодного воздушного потока. Это позволяет сильнее отдавать устройству тепло, таким образом, увеличивая эффективность свойства охлаждения. В СО используется радиатор охлаждения силового агрегата, а также радиаторное устройство отопителя. В холодное время года тепло, которое отдает двигатель, передается через радиатор на печку в салон авто. Чтобы понизить температуру горения топливовоздушной смеси, используется еще один тип радиаторного устройства, предназначенный для охлаждения выхлопных газов.

Датчики

Контроллеры СО применяются для фиксации температуры работы мотора. Показания с датчиков выводятся на приборную панель автомобиля. Благодаря этому водитель может своевременно узнать о перегреве двигателя. Есть еще один датчик — вентилятора. Он вступает в работу, когда фиксирует слишком высокую температуру хладагента.

Термостат

Предназначение этого устройства заключается в том, что прибор устанавливает определенный уровень и объем охлаждающей жидкости. Расходный материал контролируется термостатом, что позволяет ему поддерживать оптимальный температурный уровень. Располагается устройство между радиатором, а также рубашкой охлаждения, в шланге.

Простая схема циркуляции хладагента

Теперь поговорим о том, по какому пути в ДВС автомобиля происходит циркуляция жидкости. Информация, приведенная ниже, актуальна для всех моторов, независимо от того, сколько цилиндров в них стоит.

Итак, жидкость циркулирует следующим образом:

1. Вы заводите движок, расходный материал сразу начинает проходить по магистралям СО. На этом этапе циркуляция осуществляется с помощью насосного устройства. Он вступает в работу в результате воздействия ремешка ГРМ или специального ремня.
2. Охлаждающая жидкость еще не нагрелась, поэтому она закачивается в силовой агрегат с применением насосного устройства. Расходный материал начинает греться в результате его циркуляции по цилиндрам ДВС, которые отдают тепло. Антифриз начинает забирать тепло, таким образом повышая свою температуру. После этого хладагент поступает на насос. Это малый круг и он повторяется до того момента, пока хладагент до конца не прогреется.
3. Большой круг циркуляции расходного материала вступает в работу после того, как жидкость прогреется до нужной температуры. В момент начала его работы термостат блокирует малый круг. С помощью насосного устройства расходный материал начинает закачиваться в двигатель. Жидкость, обладая повышенной температурой, циркулирует по магистралям и поступает в радиатор. Здесь она оставляет часть тепла, передавая его в отопительную систему или в окружающую среду.
4. После этого хладагент опять закачивается в двигатель машины насосным устройством. Если расходный материал не может обеспечить должное охлаждение мотора, при этом температура жидкости продолжает расти, в работу вступает датчик вентилятора. Он обычно монтируется в нижней части радиаторного устройства. Его активация приводит к началу работы вентилятора.
5. После охлаждения антифриза до нужной температуры вентиляторы выключаются.

Канал Fusion Plus опубликовал видео, где продемонстрировал схему работы охладительной системы.

Как проверить систему охлаждения

Проверить систему охлаждения можно различными методами, и их выбор зависит от того, по какой причине она стала хуже работать. Так, при появлении белого дыма из выхлопной нужно искать утечку антифриза, при завоздушивании системы необходимо проверить циркуляцию охлаждающей жидкости и ее герметичность. Еще имеет смысл осмотреть места возможной физической утечки антифриза, проверить крышку радиатора и расширительного бачка, а также правильную работу датчика охлаждающей жидкости.

Зачастую после проверки системы охлаждения двигателя автовладельцы проводят ее промывку при помощи специальных или подручных средств. В некоторых случаях помогает замена антифриза или тосола, поскольку со временем эти технологические жидкости теряют свои свойства, либо они были изначально неправильно подобраны, например, прошлым автовладельцем.

Чугун

Чугун состоит из углерода и железа. Процентное соотношение углерода может составлять до 6% и более. На свойства материала влияет наличие примесей в составе: марганца, серы, кремния и др. В зависимости от количества примесей различают три основных вида чугуна:

• белый – в основном применяется для производства стали;
• серый – вязкий металл, хорошо поддающийся обработке, используется в машиностроении и производстве различных конструкций, работающих в условиях повышенной интенсивности;
• легированный – так называют чугун, в состав которого добавляют элементы для повышения его основных характеристик: прочности, износостойкости и т.д.

Чугун используется для производства литых конструкций и деталей, эксплуатируемых в условиях невысокой динамической нагрузки. Материал хорошо обрабатывается и стоит дешевле стали (этим объясняется доступная цена радиаторов отопления).

Первый радиатор был отлит из чугуна в середине XVIII века. Позднее оборудование получило широкое распространение в Европе и России и пользуется спросом до сих пор, несмотря на развитие технологий по производству радиаторов из других материалов.

Одно из преимуществ чугуна, которое сделало его популярным материалом для производства батарей отопления – это высокая стойкость к коррозии. После установки поверхность радиатора покрывается сухой ржавчиной, что тормозит дальнейшее проникновение коррозии.

Стенки радиаторов из чугуна очень толстые, это повышает вес и прочность изделия, а также значительно продляет срок его службы. Еще один плюс – это неприхотливость к теплоносителю. Наличие примесей в воде не вредит батарее изнутри, материал сложно повредить поэтому чугунные радиаторы обеспечивают стабильную работу отопительной системы на протяжении долгого времени, не требуя замены (до 50 лет).

Высокая масса радиаторов обеспечивает отличную теплоемкость и инерционность, сглаживая изменения температурного режима в помещении. При длительной эксплуатации (более 40 лет) может возникнуть разрушение чугунных ниппелей. За счет пористости и шершавости чугуна на внутренних стенках радиаторов со временем образуется налет, что приводит к потере теплоотдачи.
