Как менять радиатор на газели на двигателе

Газель бизнес двигатель умз 4216 система отопления схема

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров.

Система охлаждения включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Системы охлаждения двигателей для автомобилей УАЗ и «ГАЗель» имеют некоторые отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения двигателей для автомобилей «ГАЗель».

1 – радиатор отопителя; 2 – кран отопителя; 3 – головка блока цилиндров; 4 – прокладка; 5 – межцилиндровые каналы для прохода охлаждающей жидкости; 6 – двухклапанный термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – выпускной трубопровод; 9 – пароотводящий патрубок; 9а – патрубок подвода жидкости к расширительному бачку; 10 – патрубок отвода жидкости из расширительного бачка; 11 – пробка; 12– бачок расширительный; 13 – отметка «mm»; 14 – корпус термостата; 15 – насос системы охлаждения; 16 крыльчатка; 17 – патрубок соединительный; 18 – вентилятор; 19 – радиатор; 20 – сливная пробка радиатора; 21 – впускной трубопровод; 22 – блок цилиндров; 23 – сливной кран блока цилиндров.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах плюс 80°-90°С. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105°С. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками. Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата с твердым наполнителем ТС-107-01, установленного в корпус.

При прогреве двигателя, когда температура охлаждающей жидкости ниже 80°С, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт. Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный – на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу (такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха) в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор. Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, т.к. шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

При повышении температуры жидкости до 80°С и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу. Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости (например, после прекращения работы двигателя) жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

Для добавления комментариев нужна регистриция

Источник

Устройство и технические данные

Устройство этого мотора включает в себя следующие элементы:

Блок цилиндрических деталей, выполненный из алюминия.
Головки блока цилиндров, которые крепятся на осевой механизм коромысел.
Коленчатый вал, оборудованный коренными и шатунными шейками, что позволило улучшить характеристики двигателя.
Одномассовый маховик, оснащенный венцом зубчатого типа.
Поршневая часть мотора. На каждом поршне есть 2 компрессионных и одно маслосъемное кольцо.

Параметры и технические характеристики УМЗ-4216:

Рабочий объем двигателя	2,89 л
Ход поршней	100 мм
Степень сжатия	9,2
Диаметр цилиндрических деталей	92 мм
Мощность силового агрегата	107 лошадиных сил
Полная масса	177 кг

Система охлаждения

Система охлаждения двигателя 4216 включает в себя:

радиатор;
клапан термостата;
вентилятор;
кран печки;
расширительный бак для рабочей жидкости;
малый и большой контур охлаждения.

Полная схема приведена в руководстве пользователя. Тип системы охлаждения — жидкостный. При помощи центробежного насосного механизма начинается принудительная циркуляция охлаждающей жидкости в системе. Проходя через устройство нагревателя, она доводится до нужной температуры, а в радиаторной части начинается процесс ее остывания. Сама жидкость проходит по двум кругам циркуляции: по малому и большому. Малый круг не включает проход через радиатор.

Сцепление

Конструкция сцепного механизма включает в себя следующие элементы:

коленвал;
маховик;
диск ведомого типа;
нажимной диск;
защитный кожух;
пружины;
отжимную рукоятку;
подшипник;
трубопровод;
шестерни;
картер коробки передач;
главный цилиндр.

Во время нажатия водителем на педаль усилие передается через шток и поршневую часть, после чего давление переходит от поршней на рабочий цилиндр. Затем шток начинает перемещать вилку выключения сцепного механизма и нажимной подшипник, от которого усилие передается на шестерни. Когда водитель отпускает педаль, то начинают действовать пружинные детали, и все запчасти возвращаются в начальное положение.

Замена сцепления происходит только на выключенном двигателе.

Электросхема

Схема подключения электрооборудования состоит из таких элементов, как:

аккумуляторные батареи;
электрический стартер;
амперметр;
катушка зажигания;
регулировочное реле;
генераторная установка;
свечи зажигания.

Перед началом работ всегда рекомендуется проводить внешний осмотр проводки на наличие повреждений, обрывов и дефектов. Номинальное напряжение в системе подключения электрического оборудования составляет 12 В.

Во время работы мотора с небольшим количеством оборотов питание потребителей происходит за счет аккумуляторных батарей, т.к. генераторная установка не развивает необходимой электродвижущей силы. Все потребители подключаются параллельно.

Расход топлива

Данная модель силового агрегата выпускается Ульяновским моторным заводом. Средний расход бензина системы питания двигателя летом составляет 18 л на 100 км. Расход топлива ГАЗели УМЗ-4216 зимой равен 26 л на 100 км.

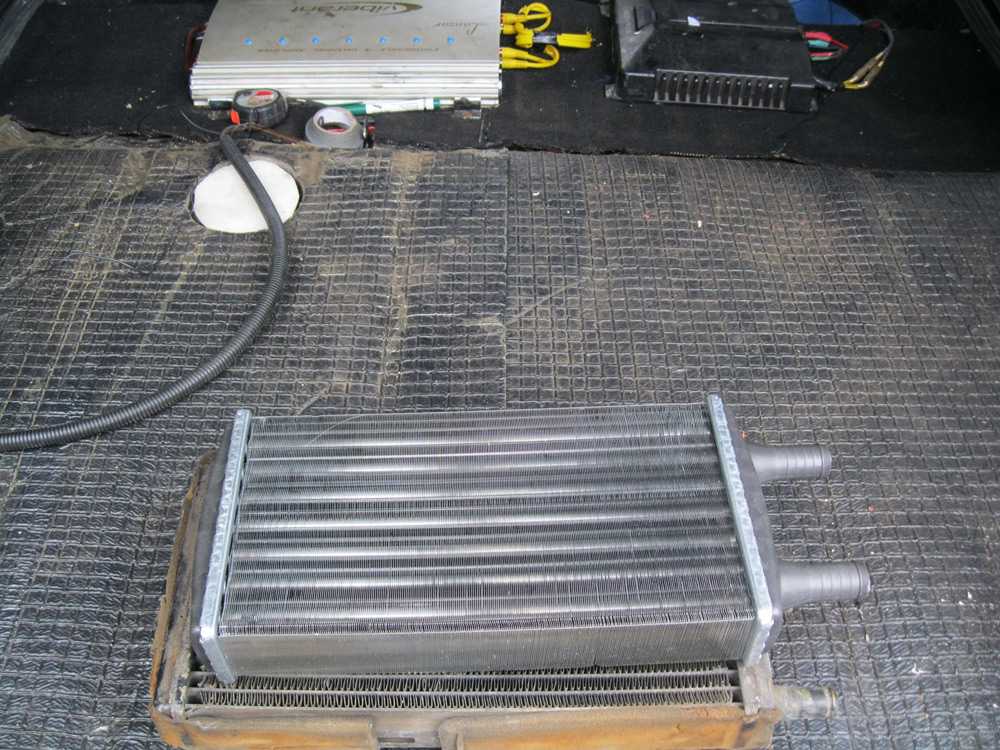

Медные радиаторы

Ряд владельцев автомобилей Газель даже при выходе из строя своего старого медного радиатора предпочитают поменять его на изделие из аналогичного материала.

Если изначально все отечественные автомобили комплектовались медными радиаторами отопителя, постепенно ситуация изменилась. Всё чаще заводы переходят на алюминиевые аналоги, что делается во многом из соображения экономии.

Желая обзавестись новым радиатором отопителя для Газели, многие автовладельцы сталкиваются с неприятной особенностью. Действительно качественных изделий из меди становится всё меньше на рынке. Это объясняется тем, что медь активно заменяют на всевозможные примеси. Теперь радиаторы Газелей скорее медно-латунные, а не чисто медные. И в этом большой недостаток.

Самым очевидным преимуществом медного изделия можно называть высокие показатели теплоотдачи. Эта характеристика позволяет меди оказаться существенно впереди алюминия.
Также к положительным моментам относится длительный нагрев, за которым следует медленное остывание. Тем самым отопитель экономит ресурсы, расходуя меньше энергии на обогрев салона Газели.
Ещё медные конструкции считаются ремонтопригодными. В случае возникновения течи есть отличная возможность запаять изделие. При этом служить восстановленный радиатор будет ещё довольно долго.

Медный радиатор печки Но не всё так идеально. Медь обладает и явными недостатками.

К минусам точно стоит отнести меньшее количество рёбер жёсткости, а также более тонкие внутренние каналы, если сравнивать с алюминиевыми аналогами. Они быстро забиваются накипью, продуктами разложения антифриза и пр. Если смешать несовместимые жидкости охлаждения, есть высокий риск спровоцировать сильное загрязнение. Потребуется обязательная промывка, которая не всегда помогает.

Владельцы автомобилей Газель, у которых стоит медный печной радиатор, порой жалуются на слишком слабый обогрев при включении печки на холостых оборотах. Иногда идёт даже прохладный воздух.

Ну и ключевым минусом, из-за которого всё чаще владельцы Газелей смотрят в сторону алюминиевых радиаторов, считается высокая стоимость. Медь сама по себе стоит дороже алюминия. Даже при условии использования сплавов, а не чистой меди, такие конструкции оказываются значительно дороже.

Потому каждый автомобилист, планирующий замену радиатора печки на Газели, должен учитывать сильные и слабые стороны каждого варианта. Не забывайте про имеющийся бюджет и рационально распоряжайтесь деньгами.

Ремонт

После проведённой диагностики и установления точной причины неисправности можно приступать к ремонту. Замена радиатора печки в Газели бизнес стала проще, чем в предыдущих версиях. Ее возможно осуществить своими силами за небольшое количество времени. Для замены нам потребуется:

Слить ОЖ из системы охлаждения двигателя.
Открутить и снять нижнюю панель на центральной консоли.
Достать нижний бардачок с пассажирской стороны.
Открутить хомуты на патрубках и снять их (в них будут остатки ОЖ, нужно принять меры, чтобы избежать протекания жидкости в салон автомобиля).
Открутить пластиковую накладку, которая крепится тремя болтами на 8.
Теперь можно достать сам радиатор со своего места (доставать нужно аккуратно, чтобы не повредить уплотнитель).
Ставим уплотнитель на новый радиатор и собираем всё в обратной последовательности.
После сборки заливаем ОЖ, заводим и внимательно осматриваем все стыки и соединения на предмет протечки ОЖ.
Если протечек не обнаружено, ставим на место пластиковую нижнюю часть панели и бардачок.

Данная работа не занимает большого количества времени и не требует огромного опыта в ремонте автомобилей. Произвести ремонт можно как самому, так и с привлечением специалистов. Соблюдая вышеперечисленные рекомендации, можно качественно продиагностировать причину поломки, после чего замена радиатора отопителя не составит особого труда.

Зимой, печка автомобиля играет ключевую роль, она снабжает теплом салон автомобиля, тем самым обеспечивает комфортной температурой воздуха водителя и пассажиров. Печка в нашей стране играет неотъемлемую роль в автомобиле. В зимнее время от нее зависит не только приятная температура в салоне, но и безопасность, поскольку без нее у нас запотевают окна или покрываются инеем. Поломка печки зимой это, безусловно, неприятная проблема, которую надо решить в ближайшее время. Итак, рассмотрим конструкцию основного отопителя автомобиля газель.

Основной отопитель: 1 — скоба; 2, 4 — рычаги оси заслонок; 3 — кронштейн крепления оболочек тяг привода; 5 — фиксатор; 6, 7, 17 — оболочки тросовых тяг; 8, 9 — рейки привода заслонок; 10 — защитный кожух; 11 — корпус ОВУ; 12 — крышка вентилятора; 13 — уплотнение; 14 — разъем электропривода; 15 — винт; 16 — электровентилятор; 17 — две скобы крепления фланца электровентилятора; 18 — тяга; 19 — радиатор отопления; 20 — прокладка; 21 — крышка; 22 — кран; 23 — шланг

Чаще всего, мы на лето, закрываем кран (поз. 22) что б теплый воздух самотеком не попадал в салон. С наступлением холодов забываем его включить и наша печка не пускает тепло в салон. В таком случае просто его открываем и наслаждаемся теплом.

Одна из самых распространенных проблем, когда печка работает, но перестает подавать теплый воздух, это проблема с тросом, тяга ослабляется или вовсе пропадает. Нужно подтянуть трос (поз. 19) что б при полном открытии, трос полностью открывал заслонку и при полном закрытии, закрывал ее. Если такая операция не помогла, тогда, проверяем входной и выходной патрубки, если входной патрубок теплее выходного, тогда можно делать вывод, что у вас забился радиатор печи, его необходимо снять и прочистить

Плохо греет печка на газель бизнес 4216

Приехал к нам с далёкого северного Урала, города Новый Уренгой хозяин длинномерной газели бизнес с жалобой на неисправную печку, говорит совсем печка не греет, а купил он эту рабочую лошадку с рук на днях и не проверил работоспособность печки, вот и нужно разобраться в неисправности. На диасплее загораются ошибки E3 и Е7 (E3 и E7).

И так, проверку начинаем с визуального осмотра блока управления отопителем (БУО) 2705-8121020. На дисплее загорается неисправность E3. Забегая вперёд, скажем, что данная неисправность связана с мотор редуктором заслонки отопителя (90.3780) или МР-2-01, который находится рядом с правой ногой водителя под панелью. Заглянув под панель, решив проверить оба ли разъёма защёлкнуты, мы этот мотор редуктор не обнаружили, а лишь болтались разъёмы. Видимо предыдущий хозяин снял мотор редуктор, а вот новый не поставил. Устанавливаем новый мотор редуктор.

Видео. Проверка мотор редуктора заслонки отопителя (90.3780) или МР-2-01.

С данным мотор редуктором (90.3780) связаны 2 ошибки: Е3 — неисправность датчика положения заслонки (реостат), который определяет текущее положение заслонки. Е6 — неисправность самого моторчика мотор редуктора, который управляет заслонкой.

Проверяем работоспособность отопителя, включаем зажигание. Ошибка Е3 пропала, но загорелась ошибка Е7. Печка так и дует холодным воздухом, хотя мотор-редуктор 90.3780 работает исправно. Далее проверяем кран отопителя, ведь он отвечает за подачу горячей охлаждающей жидкости в радиатор отопителя, а так же из-за него загорается ошибка E7. Устанавливаем регулятор температуры на блоке управления в максимально горячее положение рукой проверяем шланги, идущие в радиатор отопителя.

У нас оба патрубка, идущие на радиатор печки оказались холодные, хотя помпа работает и подводящий шланг к крану горячий, значит почему-то кран не открывается. Самый простой способ проверить работу крана, это на заглушенном автомобиле покрутить регулятор температуры в максимум и минимум. Кран печки должен издавать характерные щелчки, свидетельствующие о его работе. Но мы никаких звуков не услышали, значит проводим более детальную проверку. Начинаем с проверки разъёма крана печки.

Для начала проверим питание +12 вольт (оранжевый провод крана, белый провод разъёма проводки), массу (чёрный провод крана и чёрный провод проводки разъёма) и управляющие сигналы, поступающие на кран отопителя: коричневый крана (коричневый разъёма проводки) — тепло, белый крана (зелёный проводки разъёма) — холод.

Для наглядности и проверки работоспособности блока управления соберём простой пробник на светодиодах. Он нам наглядно покажет подаются ли сигналы управления холод / тепло с блока управления.

Если один из управляющих сигналов отсутствует, то следует прозвонить проводку от крана отопителя до блокауправления — это зелёный и коричневый провода. В нашем случае отсутствовал управляющий сигнал на коричневом проводе, который как раз отвечает за подачу тепла.

При включении зажигания и подключеном кране отопителя, на зелёном и коричневом проводе должно висеть напряжение около +10. +12 вольт, приходящие с крана отопителя. В момент регулировки тепло / холод на одном из этих проводов должен появлятся управляющий минус. Если управляющий сигнал отсутствует, значит сгорел управляющий транзистор в самом блоке управления. Для проверки управляющих транзисторов нужно разобрать блок климатической системы и проверить управляющие ключи.

Синий транзистор отвечает за переключение в холодное положение, красный транзистор отвечает за управления горячим положением

В данной схемотехнике для управления краном применяются n-p-n SMD транзисторы в корпусе sot23. Для замены не рабочего ключа можно использовать любой N-P-N транзистор , расчитанный на ток коллектора не менее 100mA и напряжение не менее 20 вольт, например распространённый транзистор BC547. Или С945, который как раз у нас нашёлся. Приведём краткую схему силового транзистора.

В нашем случае был неисправен красный управляющий ключ, который как раз отвечает за подачу тепла.

Можно за место SMD транзистора установить и в другом корпусе, например в TO92 , но придётся подпаивать и выгибать ножки.

После замены неисправного транзистора, кран отопителя начал работать как нужно, ошибка Е7 исчезла, и салон нашей газельки начал теплеть

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Модернизация

Популярный на отечественном пространстве автомобиль «Газель», установка радиатора отопления на который своими силами не представляет особой сложности, можно модернизировать именно в этой части. Ниже описан процесс усовершенствования рассматриваемого узла.

По причине определенных конструктивных недостатков отопительных систем авто «Газель» не слишком греет, зимой в нем бывает холодно, особенно при езде на открытой местности. Это происходит из-за того, что в центральных воздуховодах постоянно циркулирует холодный воздух. Бывалые водители часто в морозы отделывают их скотчем или ветошью. На самом деле, можно сделать так, чтобы тепло не только уходило, но и прибывало.

Для этого потребуется установить в стандартную печь добавочный радиаторный элемент на входе. Снимается торпеда, отсоединяются все шланги и тросики, демонтируется основной радиатор и на части поступления воздуха устанавливается дополнительный аналог. Например, можно использовать радиатор от печки ВАЗ. Максимум, что потребуется, обрезать штуцеры.

Как выгнать воздушную пробку двигатель 4216

Возможная причина воздушной пробки в системе охлаждения двигателя.

На Газель-Бизнес (Раньше некоторые Газели так же выпускались с двигателем УМЗ) установлен двигатель УМЗ 4216. Можно сказать, хороший российский грузовик с неплохим российским двигателем, соответствующим экологическим нормам Евро-3. По крайней мере, огромная доля грузоперевозок осуществляется сегодня именно Газелями.

Все модификации двигателя имеют объем 2,9 литра, по два клапана на цилиндр. Изначально двигатели УМЗ 4216 предусматривают возможность установки гидравлического усилителя руля. Поэтому имеются кронштейны и крепления под него. Мощность двигателя УМЗ 4216 123 лошадиные силы.

Как самый распространенный двигатель Газелей, он часто тестировался независимыми экспертами. Тесты проходили с нуля, а после первых ста тысяч километров пробега двигатель УМЗ 4216 подвергался разборке. До и после разборки делались замеры компрессии в каждом цилиндре. По этим данным можно судить, что минимальный уровень – 8,6, максимальный – 10. И это после стотысячного пробега двигателя.

Основные поломки двигателя УМЗ 4216.

Наиболее частая поломка – разрыв впускного коллектора. По словам производителя, на двигателе УМЗ 4216 устанавливался впускной коллектор из недостаточно прочной стали. В 2010 году эту проблему благополучно исправили. И на автомобили Газель начали устанавливаться двигатели УМЗ с коллектором из высокопрочной стали.

Следующая по популярности неисправность – в системе охлаждения двигателя УМЗ 4216. При средних оборотах на скорости выше 60 км/ч температура двигателя в пределах нормы. Стоит только снизить скорость, постепенно температура растет и до кипения охлаждающей жидкости недолго. Но если же Газель встала в пробке, то перегрев двигателя неизбежен.

На двигателях УМЗ 4216 установлена электромагнитная муфта, с помощью которой включается вентилятор обдува радиатора. Эта муфта начинает неправильно работать, включения вентилятора не происходит. Как следствие – перегрев двигателя. Способы избавиться от перегрева:

Установить медный радиатор. Медь лучше проводит тепло, охлаждается жидкость эффективнее.
Не в коем случае не заливать воду вместо тосола. (Температура кипения у воды и тосола совершенно разные).
Обмануть привод вентилятора – сделать ручное включение из кабины. Как более удобный вариант – избавиться от электромагнитной муфты в системе охлаждения УМЗ 4216 и установить электровентилятор с максимальным числом лопастей и термовыключатель.

ГБО на двигателе УМЗ 4216.

В целях экономии на автомобилях Газель производят установку газобаллонного оборудования. Двигатели УМЗ 4216 даже с завода идут с установленным газовым оборудованием. При установке же у сторонней фирмы, ГБО, производитель не отказывается от предоставления гарантии. Какие плюсы дает установка ГБО:

Отсутствие в камере сгорания двигателя отложений в виде нагара.
Уменьшение в выхлопных газах вредных веществ.
Экономия на топливе. Газ в два раза дешевле бензина. ГБО окупается примерно за 30 тысяч километров пробега.

На автомобилях Газель с двигателем УМЗ 4216 устанавливается газобаллонное оборудование четвертого поколения. ЭБУ двигателя конструктивно собран в одном корпусе с блоком управления ГБО. В чем преимущество четвертого поколения? Самое главное – вся работа газового оборудования исключает вмешательство человека. Выбор вида топлива производит блок управления автоматически.

На редукторе-испарителе установлен температурный датчик. При настройке режимов работы двигателя и ГБО указывается температура срабатывания электроклапана переключения вида топлива. При достижении порогового значения температуры подача бензина прекращается, включается подача газа. На основе «бензиновой» карты работы двигателя УМЗ 4216 происходит калибровка блока управления ГБО. Из-за разности октановых чисел бензина и газа, время открытия газовых форсунок будет несколько больше времени открытия бензиновых.

Технические характеристики

УМЗ-4216 ( -10, -20)

Источник

Плюсы и минусы

При замене радиаторного блока автомобиля «Газель» следует учитывать условия использования автомобиля и климатические особенности региона. Медные модели имеют более высокую стоимость, однако они устойчивее к разрывам и коррозии. Кроме того, быстро нагреваются и хорошо держат температуру

Алюминиевые вариации подойдут для умеренного климата, где нет резких перепадов температур. В условиях сурового климата лучше использовать модифицированную модель с дополнительным радиатором и помпой.

Для самостоятельной замены рассматриваемого узла нужно запастись набором отверток, ключей, пассатижами, новыми хомутами, фомкой или небольшим ломиком.

Заслуженная популярность на рынке – результат невысокой цены и хорошего качества

Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства.

Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.

Диагностика и ремонт

Конструкция отопителя продумана таким образом, чтобы проверить работоспособность любой его детали, не говоря уже о диагностике, необходимо полностью извлекать весь корпус печки и разбирать его, предварительно демонтировав всю переднюю панель в салоне.

Без снятия торпеды, замене поддается только радиатор, т.к.к нему есть доступ через бардачок .

По выражению одного из водителей, чтобы заменить тот же моторчик заслонки крана, нужно «насобирать ведро саморезов», пока снимешь переднюю панель.

Чтобы по возможности максимально оградить себя от этой трудоемкой операции, лучше в первую очередь проверить электрическую цепь подачи

напряжения на печку. Питание на отопитель поступает через блок предохранителей и реле включения вентилятора. Вначале проверяется целостность предохранителя, без подачи напряжения. После этого нужно проверить работоспособность реле. Известны случаи, когда реле имело плохое контактное соединение и постоянно отходило. Нужно подать питание и пошевелить корпусом реле. Если чудо не произошло, и вентилятор не загудел, тогда необходима его замена. Проверить электропривод заслонки можно на слух . При включенном питании и повороте регулятора установки температуры, должен быть слышен звук работающего моторедуктора. При крайней необходимости, когда моторедуктор отказал в дороге и необходимо направить воздух на стекла, необходимо снять тягу с заслонки и установить ее в необходимое положение вручную.

В случае, когда и вентилятор работает и электродвигатель заслонки функционирует, а с печки идет холодный воздух

, нужно проверить радиатор отопителя на проходимость сот. {banner_content}

Конструкция

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

Поступление охладителя в радиатор отопителя

контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.
