Последовательность диагностики и ремонта неисправностей печки Газель

В любом случае поиск неполадок начинают с контроля состояния радиатора Для этого необходимо:

подсоединить его к горячей воде — нужны два резиновых шланга соответствующего диаметра;
при сильном напоре произвести контроль равномерности нагрева радиатора. Если какая-либо из зон прогревается недостаточно, это говорит о наличии засора.
При наличии засора радиатор проливают до его очистки. В особенно тяжелых случаях корпус потребуется разбирать. Параллельно очищают место установки радиатора от пыли и других имеющихся загрязнений.
По завершении очистки радиатор устанавливают и собирают, после чего вновь проводят испытания работы печки.

Зачастую работы по очистке радиатора сопровождаются заменой патрубков, поскольку иначе есть риск, что из-за скопившейся в них грязи свежеочищенный радиатор быстро выйдет из строя.

Особенностью патрубков является то, что по внешнему виду невозможно определить, какой именно повреждён — сделать это можно, только разрезав трубку. Поэтому патрубки меняют одновременно.

Ремонтные работы с замком

Водитель может столкнуться с ситуацией, в которой после вращения ключа мотор не отзывается. Одной из вероятных причин является плохое соединение в контактах или была нарушена схема подключения замка зажигания Газели. Провести ремонт можно самостоятельно в гаражных условиях.

При каждом новом пуске двигателя стартер может запускаться не с первого раза, а после 3–4 попытки. Винить аккумулятор не всегда правильно. Искать причину стоит в замке зажигания, там, где стоит его выключатель.

Тестирование начинается с разъединения электрической колодки. Далее, небольшим куском проволоки с разъизолированными кончиками (жучек 6-7 см длиной) замыкаем контакты в подходящих к замку проводах колодки. Необходимо заранее уточнить, какие провода будут замкнутыми в первом положении ключа по схеме. Далее, аналогичным жучком на непродолжительное время (1-2 секунды) замыкаем контакты стартера.

Если все сработки тестируются правильно и отзываются на действия водителя, то необходимо проводить ремонт контактной группы или замка в целом. Операция начинается с демонтажа кожуха. На следующем этапе удаляем пластиковую крышку, за которой скрывается непосредственно выключатель замка зажигания.

Конструкторы предусмотрели его фиксацию в пазу, чтобы не допускать вращения во время работы. Для сборки возвращаем пластиковую крышку на свое место, прикручиваем кожух и соединяем разъем.

Важно знать, что стоимость выключателя зажигания составляет менее 200 рублей. Несколько отличается распиновка замка зажигания Газели 5 контактов

Она представлена на картинке

Несколько отличается распиновка замка зажигания Газели 5 контактов. Она представлена на картинке.

Как снять моторчик печки газель бизнес видео

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита…Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных.Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать…Также было куплено:4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5)2 листа БИПЛАСТ А 15 (хватило 1,5)

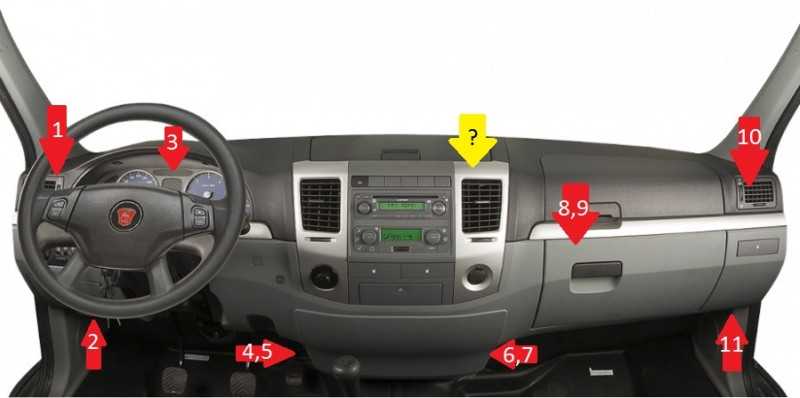

Ниже картинки с положениями болтов!Внимание, потребуется снять:— Клейму с акб— боковые стойки— пластмаски с местами под штатные динамики— боковые крышки панели— приборную доску— среднюю часть(хз как название) между 4,5 и 6,7— нижний бардачек— правый подстаканник— поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

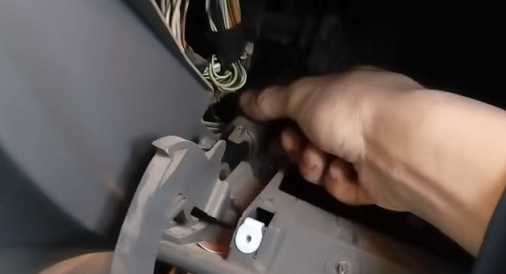

Открутили, идем в салон, панель должна болтатьсяТребуется открутить патрубки радиатора печки в салоне

Как поменять моторчик (вентилятор) печки Газель Бизнес

Трудно для себя представить современный автомобиль без отопителя салона. Он делает поездку не только лишь комфортабельной, да и неопасной. При движении в прохладное время года влага конденсируется на прохладных стеклах, и движение становится затруднительным либо совсем неосуществимым. Чтоб этого избежать, тёплый воздух из печки направляют на стёкла, из-за чего они греются, и влага на их не конденсируется.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

Машины выпуска до 2003 года:
комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
управляющие реле установлены отдельно от монтажного блока;
подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
Модели 2003-2010 года выпуска:
устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
реле управления также расположены независимо от блока;
силовой предохраняющий модуль может быть различным:

БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
Измененный подкапотный блок, в том числе защищаемые цепи:
система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Резистор

Если же говорить про резистор печки Газель, то он отвечает за работу отопителя на 1 и 2 скоростях. Для этого предусмотрено специальное сопротивление, снижающее силу напряжения, и позволяя тем самым электромотору вращаться с меньшей скоростью. Поскольку последний максимальный режим имеет прямое подключение, минуя дополнительное сопротивление, при отказе резистора печка начинает работать только при максимальных оборотах. На 1 и 2 скоростях отопитель включаться не будет.

Резистор отопителя Газели

Ничего сложного в замене резистора печки на Газели нет. Для этого потребуется выполнить несколько последовательных процедур:

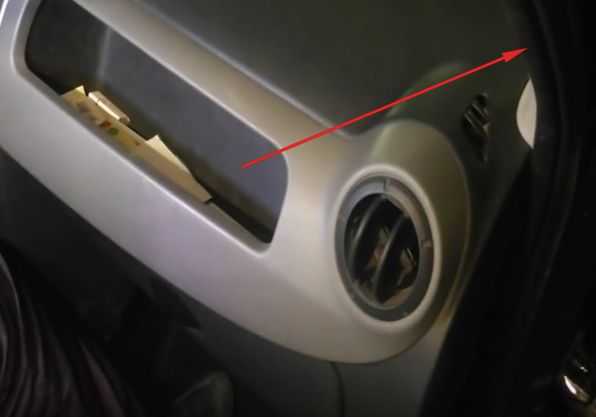

Поднимите крышку верхнего бардачка, расположенного на торпеде. Оттуда следует убрать всё лишнее, иначе вещи будут мешать процедуре демонтажа.
Под крышкой располагаются 4 шурупа. Именно они удерживают бардачок. Открутите их поочерёдно и отложите пока в сторону.
Поскольку это Газель 3302, а не новая версия Бизнес, доступ к электровентилятору отопителя, к которому подключается резистор, намного проще. Тут отсутствует ещё одна панель, из-за которой приходится разбирать половину торпеды.
Сняв верхний бардачок, вы увидите под ним пластиковый корпус электровентилятора. Снимать его не обязательно, хотя добраться до блока дополнительного сопротивления будет не так просто. За это стоит сказать спасибо конструкторам ГАЗ.
Сразу подготовьте новый резистор. Перед заменой старого элемента не лишним будет убедиться в отказе нынешнего блока сопротивления.
Справа от водителя на моторчике находится искомый резистор отопителя.
Протиснув руку в отверстие около электровентилятора, достаньте фишку подключения резистора.
Отключите разъём от старого резистора, возьмите новое сопротивление и подключите фишку к нему. Теперь запустите саму печку. Если она включается на 1 и 2 скоростях, причина точно была именно в дополнительном сопротивлении.
Полностью снять старый резистор в таком положении не получится. Придётся располовинить корпус электровентилятора. Для этого нужна длинная головка на 8. С помощью инструмента откручиваются 2 крепежа.
Теперь корпус электровентилятора можно вытащить из его посадочного места.
Справа на вентиляторе вы увидите резистор, который окончательно вышел из строя, что доказал недавно проведённый тест.
Открутите один саморез, на котором удерживается дополнительное сопротивление или регулятор оборотов.
Вытаскивайте старый резистор, после чего установите на его место новый.
Подключите все фишки и соберите узел в обратной последовательности.

На этом замену резистора или регулятора оборотов на Газели 3302 можно считать успешно завершённой.

Резистор и предохранители на автомобилях Газель могут ломаться, сгорать и выходить из строя. Случается это не так часто, но порой стоит начать проверку именно с этих элементов. Доступ к ним сравнительно простой, плюс их замена потребует куда меньше сил и средств, нежели снятие того же электровентилятора или демонтаж блока управления отопителем.

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания. При этом разделяются два основных контура электрической цепи, в том числе:

основная плюсовая цепь, исключая световые приборы, генератор и стартер;
плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

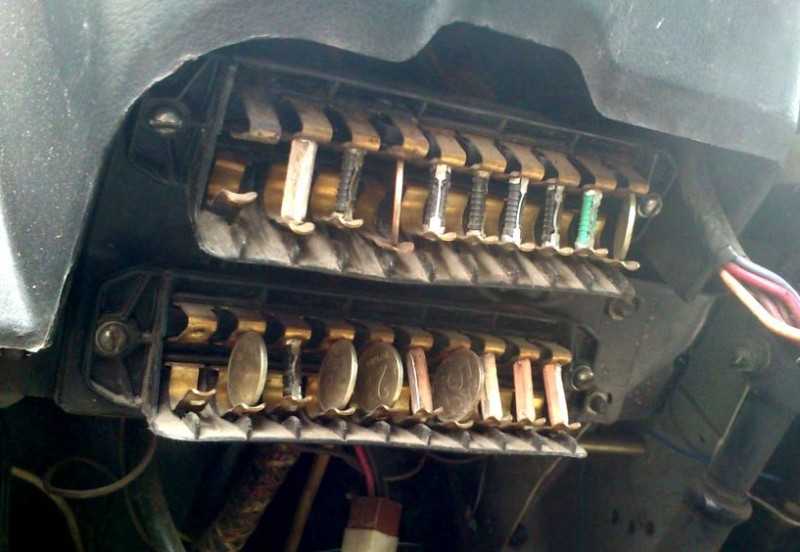

Так выглядит старый блок предохранителей на Газели

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

Наиболее длинный и тонкий жгут предназначен для задней части;
Более короткий – для салона;
Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

Закрепляем жгут в салоне;
Протаскиваем второй жгут проводов под капот и закрепляем;
Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
Подключаем коммутатор;
Подаем провод на генератор;
Соединяем регулятор напряжения;
Подключаем катушку зажигания;
Соединяем клеммы стеклоочистителя, реле поворотов;

Совет: проводка Газель 402 имеет разделения на цвета, которые соответствуют цветам, изображенным на схеме, как и на электропроводке Газели Бизнес.

Подсоединяем разъем к блоку предохранителей;
Подаем провод на отопитель;
Соединяем на рулевой колонке переключатель света;
На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели — 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Принцип действия

Отопление салона на Газель Бизнес, как и на многих других автомобилях, осуществляется за счёт тепла, вырабатываемого двигателем автомобиля. Тепло в двигателе выделяется при сгорании топлива и от трущихся поверхностей. Для отвода тепла от нагретых деталей в двигатель встроена система охлаждения. Она отводит тепло посредством охлаждающей жидкости. Для отопления салона используется нагретая жидкость, которая подаётся по патрубкам и магистралям в радиатор, благодаря чему он нагревается. Для распространения тепла по салону электродвигатель с крыльчаткой пропускают холодный воздух через нагретый радиатор. После чего нагретый воздух через дефлекторы попадает в салон. Управляя заслонками, можно направлять горячий воздух в нужные места. Для управления температурой воздуха установлен краник отопителя, которым можно регулировать количество ОЖ, проходящей через радиатор. Чтобы изменять скорость вентилятора, устанавливается реостат. Всё управление электронное. Из блока управления сигнал поступает на мотор-редуктор, а тот в свою очередь открывает или закрывает заслонки.

Принцип действия

Виды силовых агрегатов

Производителем Газелей бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей является Горьковский автозавод.

Изначально при производстве и сборке транспортов использовались два вида двигателей:

карбюраторные двигатели, выпускавшиеся на УМЗ;
инжекторные и карбюраторные двигатели, которые поставлял ЗМЗ (Заволжское предприятие).

Схема автомобиля Газель Суть такого подхода заключалась в том, чтобы модернизировать и унифицировать силовые агрегаты для моделей бизнес дизель, 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Разумеется, в случае с грузовыми машинами схема электроцепи была переделана.

Для отдельных типов моторов применялась разная схема:

В транспортах с инжектором ДВС изначально были более требовательны в плане работа системы воспламенения топливной смеси. Такие агрегаты оснащались элементами электронного зажигания, узлами управления впрыском. Разумеется, в таких агрегатах качество топлива играет немаловажную роль.
Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и они обладают определенными особенностями. Разумеется, схема электропроводки в карбюраторных моторах отличается от инжекторов.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель стал выпускать версию под названием «бизнес дизель». В случае с дизелем схема электропроводки также потерпела определенные изменения. В частности, такие транспорты стали оборудоваться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — MR. BORODA).

Диагностика

Замена моторчика печки Газель Бизнес – очень длительный и трудоёмкий процесс. И для того чтобы эта работа не была напрасной, необходимо удостовериться в необходимости её выполнения.

На заглушенном моторе с включённым зажиганием покрутить рычаги и проверить все режимы. При переключении должны быть слышны щелчки срабатывания мотора-редуктора. Если срабатываний не слышно, нужно проверить питание на блоке управления.
Далее, нужно попробовать изменять положения ручки скорости вращения электродвигателя. Если он не работает во всех режимах, кроме самого быстрого, то это вышел из строя резистор. Если же нет вращения ни в одном из положений, то необходимо проверить питание на самом моторчике.
Нужно проверить шланги, подходящие к радиатору отопителя: при прогретом двигателе и положении рукоятки на горячий воздух они должны быть горячими. Если они холодные, значит, нужно проверить краник или привод.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблема старой панели и преимущества новой

Усовершенствования в автомобилестроении несут в себе множество положительных изменений, в числе которых доработка слабых сторон, устранение заводских недоработок, улучшение технических и эксплуатационных характеристик.

Претензий к Газели с панелью старого образца по факту не так много. Достаточно функциональная, информативная и качественная для своего времени и своей стоимости. Но если вопрос касается такого узла как электродвигатель отопителя, который требуется снять и поменять на новый, тогда тут у владельцев машины возникают серьёзные проблемы.

Если сравнивать с обновлённой версией, когда речь идёт о панели нового образца, там заменить мотор отопителя, если он не работает или функционирует некорректно, было предельно просто. Это вы наглядно узнаете в следующем разделе.

Что же касается старой панели на Газели, то здесь поменять мотор печки будет объективно проблематично.

Фактически предлагается два варианта.

Первый способ замены предусматривает полное снятие всей торпеды. Да, работа предстоит крайне серьёзная и продолжительная. Потребуется снять буквально всё, включая приборную панель, рулевое колесо, центральную консоль, вещевой ящик, отключить множество клемм и проводов. Задача не из простых, и новичку за неё браться не рекомендуется. Здесь требуется помощь ещё одного человека.

Браться за замену электроветилятора в случае с печкой старого образца решаются лишь единицы. Поэтому зачастую с этим вопросом идут к специалистам, которые за определённую плату поменяют узел.

При этом есть высокая вероятность того, что сами мастера решат поменять ваш неисправный электромотор несколько обходным путём. Он не предусмотрен в официальном руководстве по эксплуатации, зато существенно экономит время и силы.

Газель бизнес замена моторчика печки

Если всё получилось идем дальше, открываем капот и смотрим

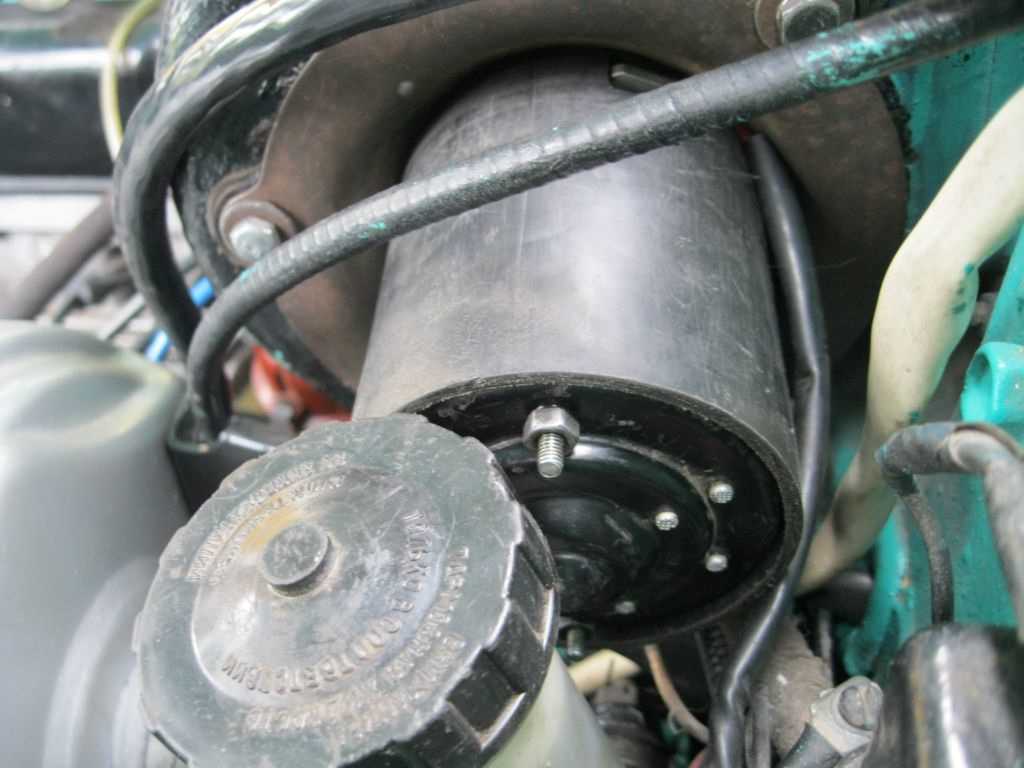

Открутили, идем в салон, панель должна болтатьсяТребуется открутить патрубки радиатора печки в салоне

В эксплуатации Газелей в зимнее время печка играет далеко не последнюю роль в комфорте водителя и пассажиров, поэтому данный узел требует к себе внимания, в частности, регулярного технического обслуживания.

Если своевременно заменять поврежденные узлы, а также чистить печку, она успешно проработает не один год. Однако, зачастую автовладельцы сильно укорачивают её срок службы, не выполняя очистку в установленный срок.

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Блок старого образца

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,1,0,0 —>

Верхний блок

p, blockquote 9,0,0,0,0 —>

1	16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
2	8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3	8А Указатели поворота
4	8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5	8А Аварийная сигнализация
6	8А Зуммер и плафон освещения бортовой платформы, сигнала торможения
7	8А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8	8А Электродвигатели стеклоочистителя и омывателя ветрового стекла
9	16А Прикуриватель, звуковой сигнал, розетки переносной лампы
10	16А Резерв

Нижний блок

p, blockquote 11,0,0,0,0 —>

1	16А Противотуманные фары
2	8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3	8А Подсветка комбинации приборов
4	8А Задние противотуманные фонари
5	8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6	8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7	8А Левая фара (ближний свет), электро корректор фар
8	8А Правая фара (ближний свет), электро корректор фар
9	16А Левая фара (дальний свет), контрольная лампа дальнего света фар
10	16А Правая фара (дальний свет)

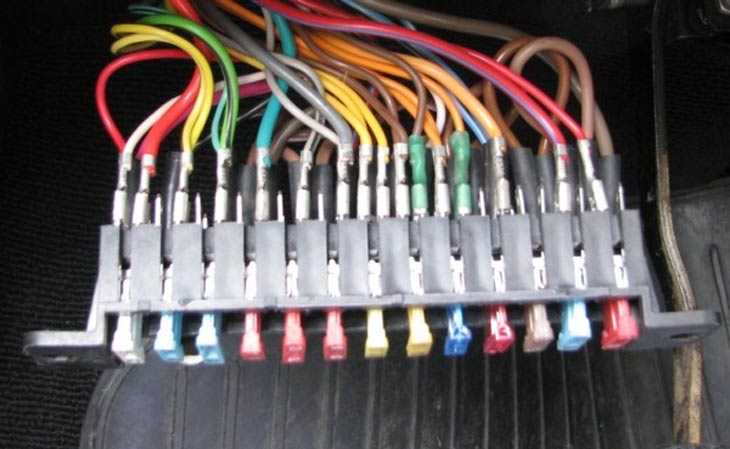

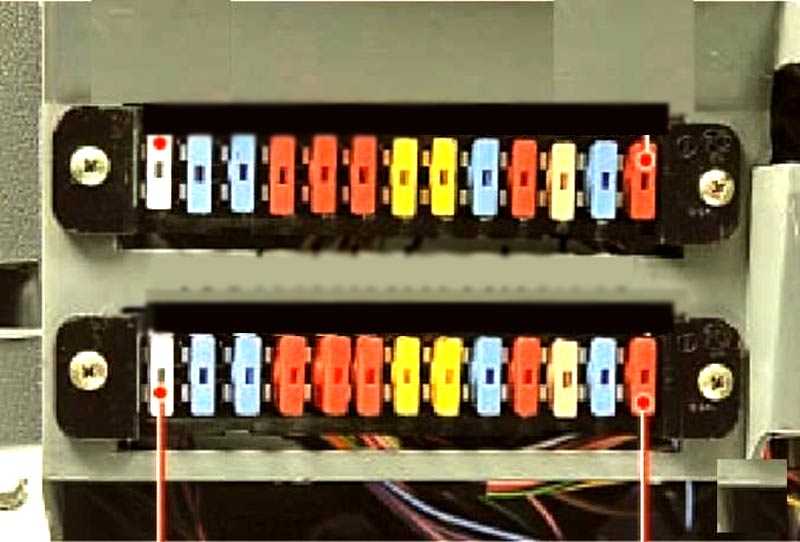

Блок нового образца

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,0,0,0,0 —>

Верхний блок

p, blockquote 15,0,0,0,0 —>

1	25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
2	15А Аварийная световая сигнализация
3	15А Выключатель «массы» (на автобусах), магнитола
4	10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
5	10А Реле фар, АБС (для автобусов)
6	10А Сигналы торможения
7	20А Звуковые сигналы, прикуриватель
8	20А Электродвигатель отопителя, электронасос дополнительного отопителя
9	15А Электродвигатель дополнительного отопителя
10	10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
11	5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
12	15А Система управления двигателем и топливный насос
13	10А Указатели поворота

p, blockquote 16,0,0,0,0 —>

1	25А Резерв
2	15А Дальний свет правой фары, сигнализатор дальнего света
3	15А Дальний свет левой фары
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Противотуманные фонари, сигнализатор противотуманных фонарей
7	20А Резерв
8	20А Резерв
9	15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
10	10А Подсветка приборов, переключателей и прикуривателя
11	5А Резерв
12	15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
13	10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

p, blockquote 18,0,0,0,0 —>

Способ 1

Весь блок отопителя находится под приборной панелью по центру. А поскольку реостат электронный, то он очень «боится» влаги и пыли, чего в печке превеликое множество. Микросхема расположена в верхней части блока отопителя. И конструкторы Газ предлагают нам для её замены разобрать и достать всю приборную панель. А это то ещё «счастье». Необходимо отключить всю электропроводку от панели, открутить все крепления, достать дефлекторы, в общем, потратить полноценный день. А потом это ещё и собрать. И если в гаражных условиях это сделать возможно, то в полевых условиях (когда неисправность проявилась в дороге), это сделать практически нереально. Нет, разобрать-то вы её разберёте, а вот собрать уже будет сложнее, поскольку в холодное время года все пластмассовые клипсы теряют свою эластичность, и достать их, не повредив, становится невозможно. Если вы обратитесь в сервис, вам, скорее всего, предложат способ, который мы опишем ниже. Ну, а самые наглые возьмут денег, как за снятие торпеды, сделают всё проще и быстрее. Способ по замене реостата со снятием торпеды подойдёт тем, кто попутно хочет что-нибудь подремонтировать или улучшить. Остальным же лучше воспользоваться более простым способом.

Электропроводка и предохранители

При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.

Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.

Техническое обслуживание

При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)

Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой

Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.

При ремонте электропроводки, следует пользоваться принципиальной схемой электрооборудования автомобиля, на которой даны расцветки и сечения проводов, применять провода других сечений не рекомендуется, т.к. это может привести к неисправности электрооборудования.

Предохранители

Под капотом на основании АКБ находится блок силовых предохранителей БПР-2 или БПР-4 (на автомобилях с антиблокировочной системой тормозов).

В блоке БПР-2 плавкая вставка на 90 А защищает цепь генератора и силовую электрическую цепь наружного освещения автомобиля, а плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

В блоке БПР-4 верхняя плавкая вставка на 90 А защищает силовую электрическую цепь электрооборудования, вторая плавкая вставка на 40 А защищает силовую электрическую цепь наружного освещения, третья плавкая вставка на 60 А защищает силовую электрическую цепь антиблокировочной системы тормозов, нижняя плавкая вставка на 60 А защищает силовую электрическую цепь остальных потребителей, кроме цепи стартера.

Слева под панелью приборов установлены два блока плавких предохранителей БПР-13. Ниже указаны величины предельной силы тока в амперах и защищаемые ими цепи.

Предохранители верхнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Комплексной микропроцессорной системы управления двигателем
2	15	Аварийной световой сигнализации, обмотки реле фар-прожекторов (для медицинских автомобилей)
3	15	Выключателя массы (для автобусов), магнитолы, радиостанции (для медицинских автомобилей)
4	10	Стеклоочистителя, стеклоомывателя, фонаря бокового наружного (для медицинских автомобилей)
5	10	Реле фар, ABS тормозов (для автобусов и части медицинских автомобилей)
6	10	Сигналов торможения
7	20	Звукового сигнала, прикуривателя
8	20	Электродвигателя отопителя, электронасоса системы отопления (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
9	15	Электродвигателя дополнительного отопителя (для автобусов, автомобилей с двумя рядами сидений и медицинских автомобилей)
10	10	Комбинации приборов, света заднего хода, датчика скорости, реле стеклоочистителя
11	5	Датчика кислорода
12	15	Комплексной микропроцессорной системы управления двигателем, микропроцессорной системы зажигания, реле вентилятора охлаждения двигателя
13	10	Указателей поворотов

Предохранители нижнего блока

№ предохранителя	Ток, А	Защищаемые цепи
1	25	Резерв
2	15	Дальнего света правой фары, сигнализатора дальнего света
3	15	Дальнего света левой фары
4	10	Ближнего света правой фары
5	10	Ближнего света левой фары
6	10	Противотуманных фонарей, сигнализатора противотуманных фонарей
7	20	Резерв
8	20	Резерв
9	15	Плафона кабины, плафона грузового салона, подкапотного фонаря, плафона подножки и освещение пассажирского салона (для автобусов)
10	10	Подсветки приборов, переключателей, прикуривателя
11	5	Резерв
12	15	Габаритного света правого борта, корректора фар, плафона вещевого ящика
13	10	Габаритного света левого борта, сигнализатора габаритного света, освещения номерного знака

Примечание:
К автомобилю прикладывается комплект запасных предохранителей. Для извлечения неисправного предохранителя необходимо использовать пинцет, имеющийся в комплекте запасных предохранителей.
