Передняя подвеска

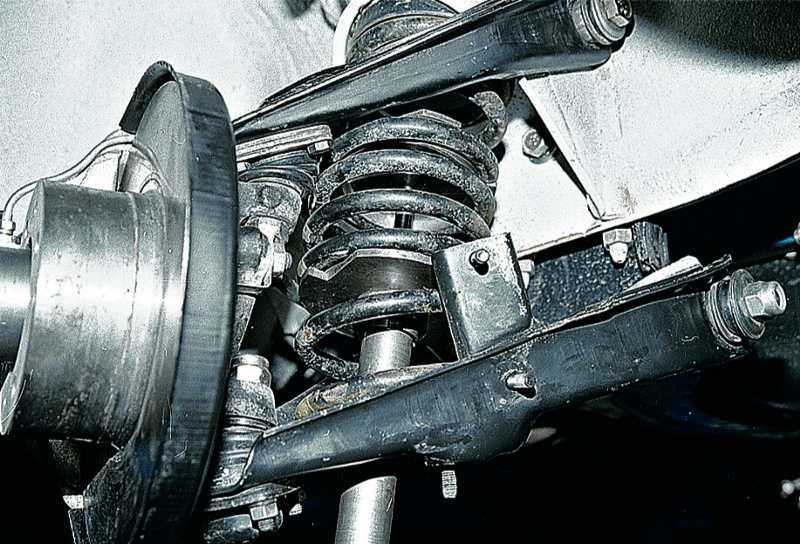

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.
Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец
Поперечина
Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.
Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески
Рычаги
Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.
Рычаги передней подвески соединяют и удерживают элементы амортизационной системы
Амортизаторы
Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.
Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля
Таблица: параметры амортизаторов «шестёрки»
| Артикул | Диаметр штока, мм | Диаметр корпуса, мм | Высота корпуса (без учёта штока), мм | Ход штока, мм |
| 2101–2905402 2101–2905402–022101–2905402–04 (перед) | 12 | 41 | 217 | 108 |
| 2101–2915402–02 2101–2915402–04 (зад) | 12,5 | 41 | 306 | 183 |
Пружины
На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.
Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям
Стабилизатор
Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.
Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор
Шаровая опора
Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.
Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой
Замена передней пружины на автомобилях ваз классика
Ужаснейшее состояние дорог после зимы — очень даже привычное явление для нас, нашего водителя тяжело удивить чем либо. И основным часто выходящем из строя элементе подвески является пружина подвески, особенно передние пружины.
Замена пружины передней подвески — дело не совсем сложное, я вам постараюсь раскрыть вариант замены наиболее быстрый.
Хочу отметить, что работа с пружинами как элементами подвески — дело не совсем легкое и не всегда безопасное, поэтому вам необходимо проявить максимум внимания и ловкости.
Также замена передней пружины подразумевает работу с домкратом, которые также способен навредить нашему здоровью. Ну а теперь непосредственно о замене пружины.
Инструкция по замене передней пружины на классике
Классика ВАЗ имеет практически одинаковое строение всей подвески, так что эта инструкция применима для всех автомобилей этого семейства. Начнем по порядку.
Для начала необходимо установить автомобиль на противооткатные устройства, поддомкратить автомобиль, снять колесо со стороны поломанной пружины, опустить его на деревянный брус или аналогичную конструкцию уперев ее в балку передней подвески. У нас это выглядело вот так:

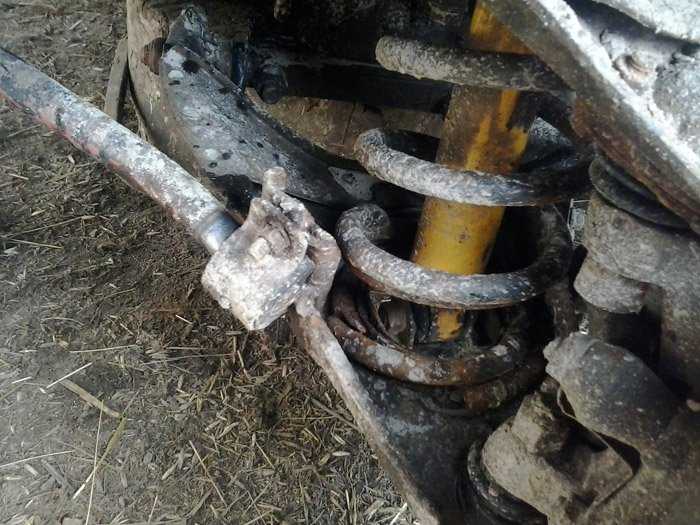

Вот так это выглядело у нас, там видно что пружина сломана, как оказалось в 4-х местах
Далее необходимо или очень желательно очистить все резьбовые соединения от грязи, смазать их маслом или WD-40
Следующим шагом необходимо открутить хомут крепления стабилизатора и гайку крепления верхней опоры.
Откручиваем стабилизатор, по умолчанию две гайки на 13
Откручиваем гайку крепления верхней опоры, ключ на 22
Обратите внимание, что полностью откручивать гайку крепления опоры не стоит, достаточно отпустить ее таким образом, что бы между гайкой и сошкой появился зазор в 5 — 8мм. Это необходимо для того, чтобы при выбывании опоры, поворотный кулак с тормозным механизмом не выпал наружу и не оторвал тормозной шланг

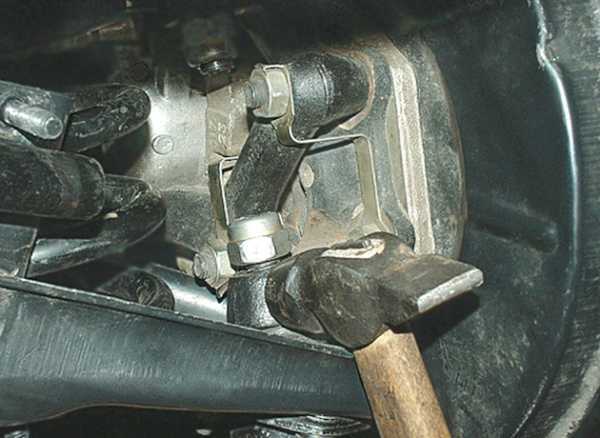

Теперь как выбить опору. есть современный способ и не очень. Современный состоит в использовании специальных съемников, не очень — в молотке и наставке
Я использовал в этом случае наставкой, если получится, то можно использовать и просто молоток, важно сильно и резко ударить. Молоток в руки и бьем по отмеченном на фото месте, там все предусмотрено на src=»https://e-kad.ru/wp-content/uploads/2019/12/0bb84a52feb0881cc8288dac2d73b488.jpg» class=»aligncenter» width=»640″ height=»480″ Бить молотком сюда
После того, как палец опоры выпадет из сошки, можно открутить гайку и аккуратно извлечь опору
Правильнее перед этим необходимо отвернуть верхнюю гайку крепления амортизатора, это позволит снять сломанную пружину и опустить нижний рычаг пониже. После того, как вы открутите крепление амортизатора, необходимо повернуть руль до отказа влево и извлечь верхний рычаг с опорой. Тормозной механизм с поворотным кулаком останется закрепленным на нижней опоре, необходимо подложить под его подкладку, которая необходима для того, что бы не травмировать тормозной шланг.
открутить амортизатор здесь
Далее можно аккуратно сложить амортизатор, отвернуть его на бок и извлечь пружину
Проявляйте осторожность!
Затем необходимо подготовить новую (другую) пружину для замены. Все дело состоит в необходимости сжать пружину до максимально возможных размеров, чем она меньше — тем легче ее установить на место
Я сделал это с помощью стяжек, куплены мной на рынке (3$), после стяжки до необходимых размеров пружины были связаны в трех местах с помощью проволоки и плоскогубцев. В следствии пружина устанавливалась вместе с проволокой, это обеспечило возможность правильно сориентировать ее в замке на нижнем рычаге и на подушке в стакане. После постановки ее в правильном положении были установлены на место опоры и зажаты. И тут вопрос — «Что делать с проволокой?». Я поступил просто — перерезал и извлек ее оттуда с помощью простого сварочного аппарата. По не имению оного, можно использовать плоскогубцы. Далее постепенно вытягиваем амотизатор, устанавливаем его резиновую прокладку сверху и зажимаем гайку на 17. Возможно придется в процессе установки амортизатора на место опускать и поднимать автомобиль на домкрате, предварительно подложив наставку из дерева под нижнюю опору. Останется только закрепить стабилизатор на место, проследив чтобы пимпочка резиновой втулки поместилась в предназначенное для нее отверстие. Есть вопросы задавайте в х! Спасибо!
Пружина стянутая стяжками и проволокой. После закрепления проволокой стяжки снять!!!
Установленная стянутая пружина на место
(2 оценок) Загрузка…
Нужно ли менять пружины комплектом на все колеса?
Вспоротое обломком пружины колесо На этот вопрос нельзя ответить однозначно. С одной стороны, многие специалисты рекомендуют к замене весь комплект пружин по кругу. С другой стороны, если вы владелец переднеприводного автомобиля, то скорее задние пружины и амортизаторы вашего авто будут жить в 1.5-2 раза дольше, чем передние элементы. На них попросту нагрузка будет меньше. А значит, если пружины не ржавые, зачем менять их на новые? Достаточно поменять передние и ездить дальше!
Впрочем, чтобы это определить, необходимо заехать на СТО и детально изучить подвеску. Может, кажущаяся благополучной пружина уже лопнула и это действительно эпидемия.
Порядок работ
1. При отсутствии ямы или ремонтной эстакады выбирается ровное место с запасом вокруг машины.
2. Передние колёса плотно фиксируются с двух сторон подручными средствами (башмаками).
3. Слегка отпускаются болты заднего колеса на первой стороне.
4. Домкратом поднимается одна сторона автомобиля и устанавливается страховочный козелок.
5. Снимается колесо.
6. Под край заднего моста ставится гидравлический домкрат и немного поднимается, чтобы расслабить амортизатор.
7. Откручивается двумя ключами на 19 и аккуратно выстукивается пробоем нижний болт амортизатора.
8. Полностью отпускается домкрат, чтобы мост повис на реактивных тягах (штангах).

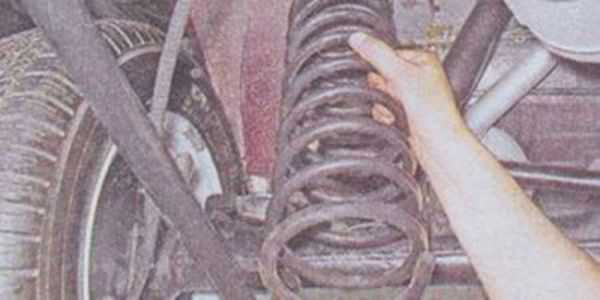

9. С помощью монтировки или отвёртки пружина вынимается из штатного места на чулке и извлекается (на себя, чуть в сторону).

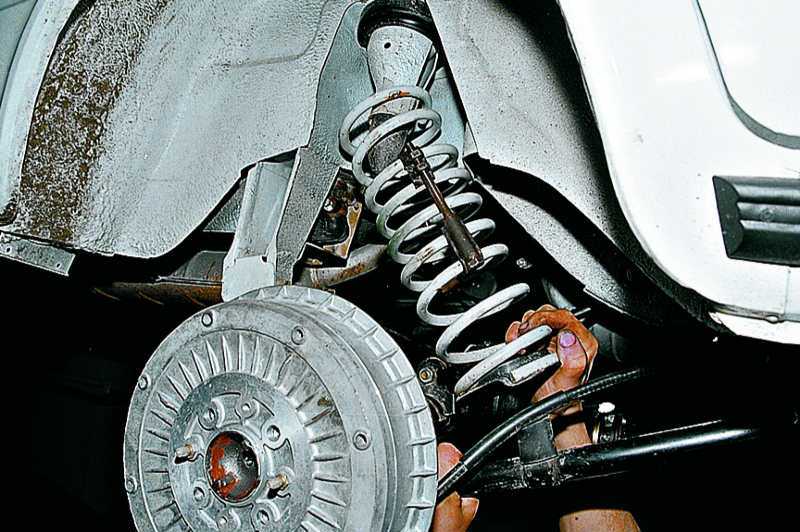

Осторожно действуя монтировкой снимаем заднюю пружину Ваз-2107
10. Металлической щёткой очищаются места посадки для новых деталей.
11. Монтаж новой пружины с прокручиванием до посадки в штатный паз.
Какие пружины выбрать для «семёрки»
При выборе новых пружин (они всегда меняются попарно) важно соблюдать соответствие маркировки и модели автомобиля. Так, типовым оснащением для ВАЗ 2107 считаются пружины с маркировкой 2101 (для заднеприводных седанов) и 2107
«Семёрка» хорошо поддаётся тюнингу, поэтому на неё можно установить пружины от всех моделей ВАЗ — начиная с «копейки» и заканчивая «Нивой». Однако нужно понимать, что «родственные» запчасти серьёзно модифицируют изначальные свойства машины — увеличат дорожный просвет или грузоподъёмность, поэтому нужно тщательно подумать о целесообразности такой установки.
На ВАЗ 2107 подходят и пружины от иномарок — проще всего, без дополнительных доработок, поставить на «семёрку» пружины от Fiat и Nissan, так как конструктивно именно эти марки стали «прародителями» отечественных моделей, а потому и максимально близки к ним по устройству.
Производители пружин
Не желая экспериментировать с подвеской, большинство владельцев ВАЗ 2107 просто покупает типовые пружины — такие, которые уже стояли на авто. Это оптимальный вариант, так как в таком случае рабочие характеристики автомобиля точно не ухудшатся. Обычно это продукция «Лада-Имидж».
В зависимости от года выпуска, а также предпочтений бывшего владельца автомобиля, на «семёрку» могут быть установлены самые разные пружины. К тому же разные производители подчас предлагают неплохие варианты оснащения для ВАЗ 2107 по разумной цене.
Сириус
Преимущество этого производителя в том, что он работает сразу на все виды отечественных автомобилей, поэтому найти пружины «Сириус» можно в любом автомагазине или на авторынке. Качество изделий вполне приемлемое, однако не стоит забывать менять пружины каждые 30 тысяч километров пробега.
Также по заказу автовладельца может быть изготовлена пара пружин по индивидуальным чертежам, что позволяет выполнить оснастку подвески с учётом всех пожеланий водителя.
Фобос
Пружины «Фобос» отличаются дешевизной и низким качеством. Автовладельцы жалуются, что машина начинает проседать уже после двух лет эксплуатации таких пружин.
В зависимости от предпочтений водителя можно купить изделия «Фобос» как стандартного вида для ВАЗ 2107, так и с усилением или с занижением для придания новых свойств автомобилю. Производитель также предлагает люфт-пружины для увеличения клиренса.
Технорессор
Купить пружины на ВАЗ 2107 — это значит потратить деньги на оптимальное качество продукции. Сегодня именно этот производитель предлагает долговечные пружины по разумной цене. Степень жёсткости в процессе езды теряется, однако машина не просаживается. «Технорессор» можно назвать одним из самых бюджетных вариантов оснащения ВАЗ 2107.
Производитель Koni изготавливает пружины, которые можно отрегулировать под индивидуальный стиль езды прямо на машине. Пружинка имеет специальное устройство для регулировки, поэтому такие изделия очень ценятся любителями тюнинга.
Пружины Koni считаются максимально надёжными и долговечными, даже при постоянной езде по неровным дорогам. В процессе износа пружин кузов не начинает проседать, поэтому использовать их можно даже после выработки.

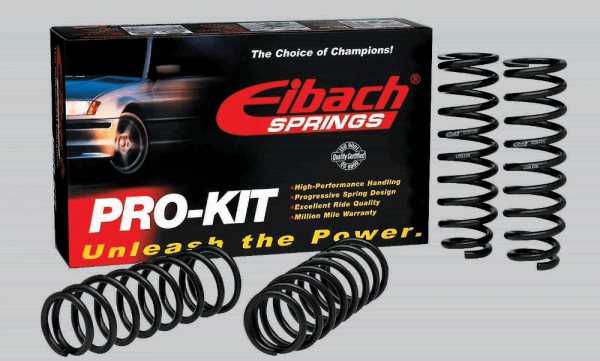

Eibach
Одни из самых дорогих и качественных пружин для «семёрки» — это Eibach. Они практически вечны и не требуют замены каждые 3 года. Специальные технологии производителя позволили устранить проблему с потерей жёсткости и проседания автомобиля. Даже при сильном износе пружины машина не будет раскачиваться во время езды, водитель не будет чувствовать крен на поворотах. Однако стоимость таких пружин очень высока — среди всех производителей это самая дорогая продукция.
Это единственный производитель, который подбирает пару каждой пружины только после испытаний на стенде. Поэтому качество SS20 стало главным критерием бренда.
Для ВАЗ 2107 можно подобрать самые разные виды пружин, так как производитель изготавливает все разновидности оснащения подвесок для большинства моделей авто. Сегодня SS20 продаётся в 3 вариантах исполнения: горячей навивки, холодной навивки и с различными степенями сжатия (в зависимости от дорожных условий).
Kilen
Зарубежный производитель сочетает в своей продукции разумные цены и подходящее качество. Считается, что срок службы пружин Kilen в два раза превышает срок службы стандартных пружин «Лада-Имидж», при этом стоимость изделий не на много выше.
Советы по установке
- Можно ли устанавливать детали разных классов?
Помните, что пружины на подвеску нужно ставить одного класса. Допустим, вы установили на переднюю подвеску детали А-класса, значит, на заднюю нужно поставить также класс «А».
Если для задней подвески нет в наличии аналогичного класса, то в исключительных случаях на заднюю подвеску ставится класс «B».
Если на передней подвеске установлены пружины B-класса, то ставить на заднюю класс «А» нельзя.
На левый и правый борт одной оси устанавливайте подвески одного и того же класса.
- Какие пружины лучше поставить на ВАЗ 2107?
Прежде чем менять детали, убедитесь, что это действительно нужно. Проверить можно следующим способом: встав у передней части ВАЗ 2107, покачивайте кузов вниз. Если он быстро поднимется в исходное положение, замена пружин не нужна, они в хорошем состоянии. Если же кузов не поднялся, продолжает раскачиваться, то замена необходима. Таким же способом можно проверить заднюю подвеску ВАЗ 2107.
Чтобы улучшить аэродинамику ВАЗ 2107, улучшить чувствительность руля, рекомендуется ставить более жёсткие пружины, чем оригинальные. Можно купить предназначенные на ВАЗ 2104, срезать один виток. Обязательно на ВАЗ 2107 менять нужно две одновременно, в противном случае машина на дорогах потеряет устойчивость.
Не рекомендуется на 2107 ставить усиленные резиновые прокладки, потому что будет происходить пробивание пружины.
- Подойдут ли на ВАЗ 2107 пружины от Нивы?
Если вы желаете на ВАЗ-2107 сделать спортивный тюнинг, подвеска делается более жёсткой, это улучшает качество управляемости, не снижая уровня комфорта.
Задние пружины ставятся более жёсткие, чем передние. Заводские слишком мягкие, и машина быстро теряет управляемость, днище царапается о дорожное покрытие. Повышая жёсткость подвески, рекомендуют на ВАЗ 2107 ставить пружины от Нивы.
- Какие пружины лучше поставить на ВАЗ 2110?
На ВАЗ 2110 часто ломается из-за некачественных дорог передняя пружина, поэтому требуется её заменять. Причём сделать это можно самостоятельно, не обращаясь в автосервис. Остаётся только узнать, что лучше выбрать из предлагаемого на 2110 ассортимента.
На передней подвеске ВАЗ-2110 при стандартной комплектации ставят пружины 2108, на заднюю подвеску — 2110. При отсутствии оригинальных деталей, автолюбители советуют ставить SS20 шоссе, машина идёт мягко, устойчива на поворотах.
- Какие пружины лучше поставить на Приору?
Если просели пружины на Приоре, рекомендуется поставить новые оригинальные от ВАЗ. Выбирайте лишь класс в зависимости от целей вашего тюнинга. Класс «А» более жёсткий. При отсутствии оригинальный, по мнению автолюбителей, лучше поставить комплект с занижением Eibach Pro-Kit (-30 мм).
- Какие пружины лучше поставить на ВАЗ 2114?
Подвеска ВАЗ 2114 довольно прочная, и необходимость замены деталей возникает довольно редко. Потому не все автовладельцы машин 2114 знают, что лучше выбрать из широкого ассортимента, предлагаемого на рынках.
Иногда на ВАЗ 2114 ставят пружины от 2112, они немного жёстче, рассчитаны на больший вес авто, потому несколько приподнимут 2112 — на 2–3 см, значит, таким образом можно повысить проходимость. Если, наоборот, есть желание занизить машину, то рекомендуют приобрести Eibach, причём передние -5, а задние -7, чтобы машина не задиралась.
Итак, выбор пружин на ВАЗ достаточно широкий, главное — подобрать правильные характеристики жёсткости соответственно нагрузке на авто и условиям эксплуатации. На форумах и в блогах вы встретите самые разные советы. Конечно, лучше вначале проконсультироваться у специалистов. Отказ от оригинальных деталей в пользу других производителей может быть продиктован желанием улучшить ходовые качества авто, но обязательно сопоставьте стоимость тюнинга и получаемый результат.
Достоинства и недостатки
Естественно, у каждой конструкции всегда есть какой-нибудь недостаток. Эффективность любого изделия определяется сочетанием положительных и отрицательных качеств. Давайте рассмотрим их.
Межвитковые проставки – наиболее дешевые и простые в монтаже устройства. После такой модернизации грузоподъемность, как правило, значительно увеличивается без существенного уменьшения дорожного просвета. Самый главный недостаток – при кажущемся увеличении грузоподъемности характеристики прочности кузова остаются неизменными. При неразумной загрузке и ежедневной эксплуатации в качестве грузовика в кузове постепенно появляются усталостные трещины. Ликвидировать их практически невозможно.
Проставки под пружины не так сильно воздействуют на кузов. Однако следует понимать, что изменение дорожного просвета влечет за собой и изменение множества других геометрических параметров автомобиля. В первую очередь, это изменение центра тяжести автомобиля. Меняются и углы относительного расположения рычагов подвески, полуосей и самой покрышки в колесной арке. Таким образом, следует тщательно взвешивать и оценивать возможные негативные последствия от установки этих приспособлений.

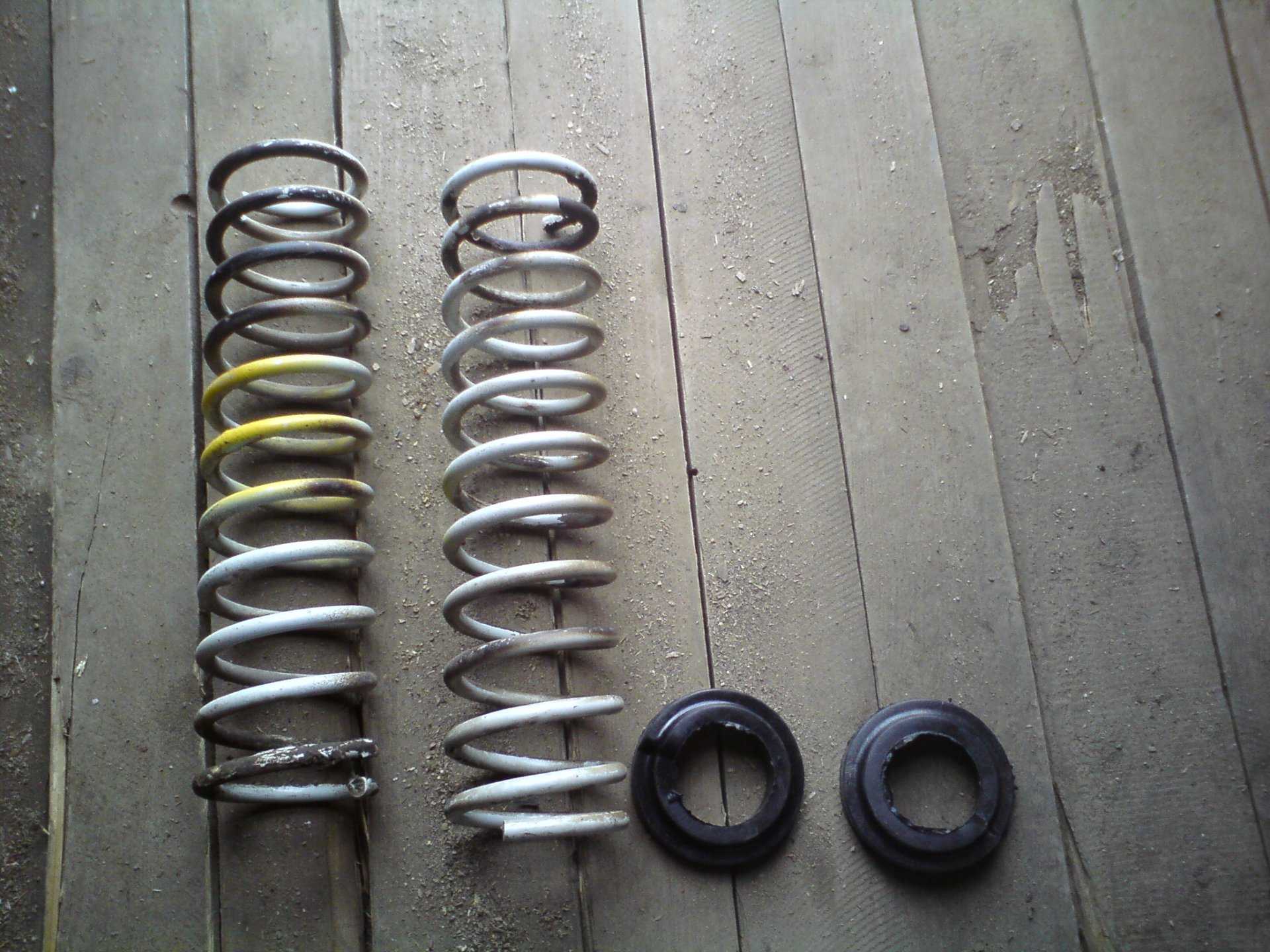

Пружины НИВА на ВАЗ 2106. Небольшое занижение ВАЗ Классики.
Надумал немного занизить заднюю подвеску шестёрочки, после высокой посадки. Для этого купил пружины задние.
Чтобы обеспечить надлежащий комфорт, вам необходимо правильно выбрать характеристики этих продуктов. Неверно выбранные детали отрицают все положительные качества, которые могут быть получены при его установке. Пружины и их жесткость зависят от таких параметров:
- Большую роль играет диаметр пружины. Чем больше диаметр, тем выше его жесткость;
- Увеличение его внешнего диаметра приводит к уменьшению индекса жесткости;
- Увеличение числа поворотов приводит к уменьшению жесткости;
- Формирование также играет важную роль в определении характеристик продуктов.
Читайте так же
Семь очень подходит для настройки, относительно дешево, просто и интересно. Даже самые минимальные изменения позволяют сделать автомобиль намного лучше и привлекательнее от произведенных автомобилей на заводе. Одним из таких изменений является замена деталей в задней подвеске.
Многие владельцы пытаются установить в подвеске более жесткие детали. Давайте попробуем выяснить, что это дает машине и владельцу. Это изменение значительно повышает чувствительность рулевого колеса к движениям со стороны водителя. Аэродинамика становится такой, что с резким поворотом колеса на противоположной стороне рулона могут даже оторваться от дороги, что значительно ухудшает их сцепление с дорожной поверхностью.
Наиболее распространенными в задней подвеске являются пружины от ВАЗ 2104. Такая замена может оказаться неприемлемой во всех случаях. Специалисты рекомендуют такую замену автомобилям, которые преобразуются в использование топлива из газа, особенно метана. Цилиндры для этого топлива имеют значительный вес, поэтому установка таких деталей будет очень полезна. Для таких продуктов рекомендуется устанавливать амортизаторы из Niva, ход которых более чем стандартный.
Поклонники спортивного стиля, устанавливают продукты с пониженной жесткостью. У них зеленые метки. Я хочу предупредить вас, что путешествие на машине с такими деталями вдоль проселочных дорог добавит проблем владельцам. Многие водители имеют дело с ними очень радикально. Они на усиленных продуктах отрезали ровно один оборот
К этому нужно подходить очень осторожно, так как если вы сократите немного больше, части могут просто выпасть из мест
Я хочу предупредить вас, что вам нужно менять продукты в парах, то есть обе части меняются на одну ось. Какие источники надеть ВАЗ 2107 вместо «просеять», чтобы решить только вас, но подход к этому вопросу достаточно взвешен, чтобы исключить появление ненужных проблем.
Модернизация пружин
Модернизация пружин — это процесс самостоятельной доработки пружины. Как правило, суть модернизации типовой пружины заключается либо в её обрезании (укорачивание), либо в удлинении (через проставки).
Укороченные пружины
Пружины с укороченной длиной (относительно стандарта для ВАЗ 2107) нужны в тех случаях, когда водитель хочет:
- занизить высоту кузова автомобиля;
- оптимизировать рулевое управление;
- сократить проём проседания на обгонах;
- убрать крен в стороны на поворотах.
Большинство производителей уже имеет ассортимент заниженных пружин. При этом занижение варьируется по высотам (-30, -50 и -70 мм). Не стоит забывать, что одновременно уменьшается и величина дорожного просвета, поэтому эксплуатация «семёрки» по ямкам и кочкам станет затруднена.
Для экономии средств укоротить пружины можно и самостоятельно. Для этого понадобится стандартная пара пружин и УШМ (болгарка). Обычно бывает достаточно срезать 2 витка, чтобы получить эффект «низкого кузова» и удобства управления. Срезание 3 витков делает машину очень низкой, поэтому на ней уже опасно ездить по неровным участкам дороги.
Видео: образание пружин на «классике»

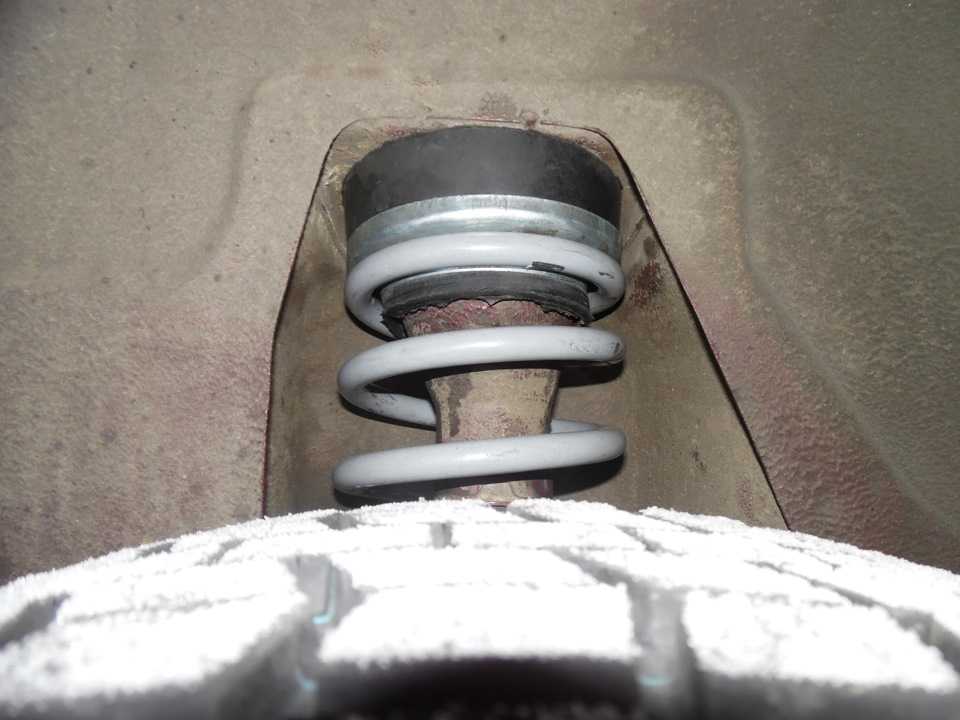

Проставки под пружины
В процессе эксплуатации пружины изнашиваются — и это нормальное явление. Водитель сразу же начинает замечать, что подвеска теряет свою жёсткость: машина труднее управляется на неровных дорогах, появляются повышенные вибрации и удары.
Решить эту проблему можно простой заменой пружин или же использованием проставок. Кстати, проставки могут быть использованы даже при установке новых пружин — они увеличивают их ресурс и повышают жёсткость работы.

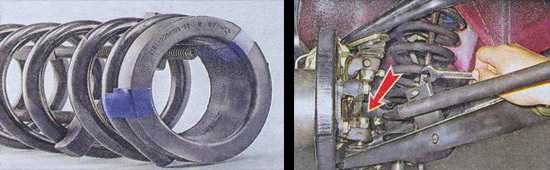

В автомагазине можно приобрести несколько типов проставок для пружин ВАЗ 2107:
- межвитковые (то есть использующиеся между витков пружинки);
- изделия для стыков между пружиной и чашкой подвески;
- изделия для стыка между шаровой опорой и чашкой;
- проставки для подвески.

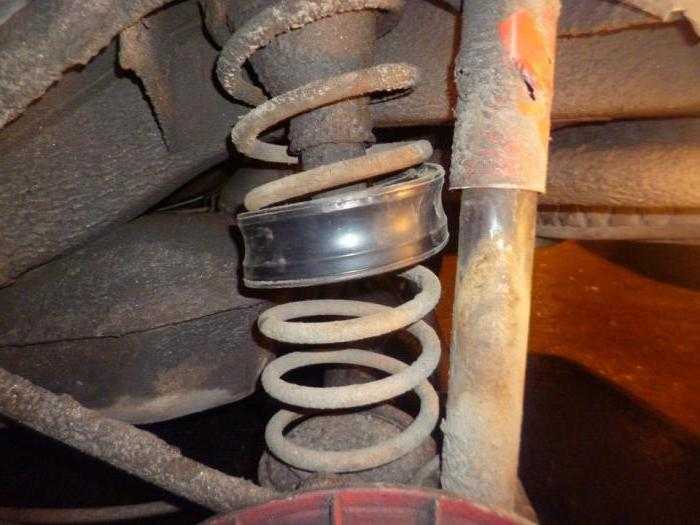

Межвитковые проставки стоят недорого и легко устанавливаются. Применение таких изделий никак не отразится на величине дорожного просвета машины, но увеличит степень сжатия пружин и их жёсткость. После установки межвитковой проставки на каждую из пружин машина не будет проседать и сможет и дальше эксплуатироваться без кренов на поворотах.
Процесс установки межвитковой проставки следующий:
- Поставить под переднее колесо домкрат.
- Развести пружину на максимум, используя ломики.
- Смочить в мыльной воде проставку.
- Установить проставку отвёрткой на один из нижних витков пружины, закрепить.
- Снять колесо с домкрата и выполнить ту же процедуру на другой стороне автомобиля.
Все остальные виды проставок ориентируются на модернизацию подвески, а не пружины, однако суть их монтажа и функций — та же.
Причины поломки пружины
Существует пять основных причин, по которым задние и/или передние пружины полностью или частично выходят из строя.
- Усталость металла и износ пружин. Происходит это по естественным причинам со временем. Металл в процессе эксплуатации становится мягче и податливее, соответственно, и пружина становится мягче. А также при столкновении витков пружины ржавеют и появляются микротрещины. Особенно вредно для прутков сильные удары возникающие при наезде машины на большой скорости на выбоину или кочку.
- Постоянное трение витков ослабленной либо сильно загруженной пружины между собой. По этой причине снижается жесткость пружины, а поверхность самих витков становится не круглая, как была изначально, а имеющая выработанную плоскость. Соответственно, по этой причине пруток становится тоньше, а значит и пружина слабее.
- Перегрузка автомобиля и езда на нем в таком состоянии на большой скорости по неровностям или расстояния. В таких условиях страдают все элементы подвески, в том числе, пружины.
- Коррозия металла пружин. Это очень частая причина, по которой пружины выходят из строя. Со временем краска на их поверхности облущивается, а вода и дорожные реагенты делают свое дело. Интересно, что если коррозия «съела» на 10-мм проволоке пружины слой всего лишь 0,15 мм, то сечение указанной проволоки уменьшается аж на 6%!
- Установка неподходящей пружины. В частности, это может произойти по причине неправильного подбора детали. Другой вариант — заводской брак. Зачастую бывает так, что в одной упаковке помещаются пружины с разной жесткостью.
Как заменить пружину передней подвески ВАЗ 2106
Замена передних пружин подвески производится в случаях: когда нарушается целостность пружин, в случае механических повреждений или трещин, а также при значительной просадке.
ПРОСАДКА ПРУЖИН ПРОЯВЛЯЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
- Ухудшается плавность хода.
- Виден явный перекос передней части кузова
- Существенная (заметная) разница в высоте между передней и задней частью.
- Явные следы ударов витков друг о друга.

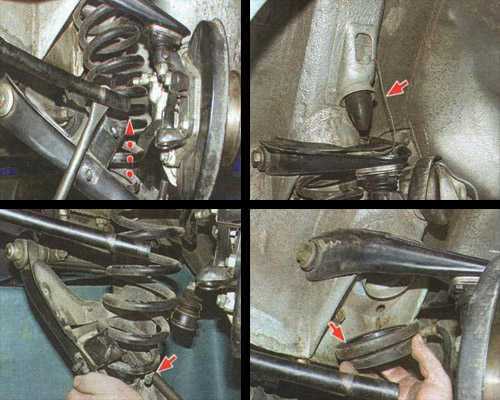

ЗАМЕНА ПЕРЕДНИХ ПРУЖИН ПОДВЕСКИ ВАЗ 2106 — ДЕТАЛЬНАЯ ИНСТРУКЦИЯ.
- Пока автомобиль «на колесах» сорвите «болонником» крепежные болты колеса.
- Поддомкратьте автомобиль винтовым домкратом с той стороны с которой собираетесь менть пружину подвески.
- Далее необходимо вывесить колесо и полностью его снять с автомобиля.
Самостоятельная замена пружин передней подвески ВАЗ 2106
ПОСЛЕ ЭТОГО СНИМИТЕ АМОРТИЗАТОР, ЭТО ДЕЛАЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
- Для этого используйте ключ на «6, 13, 17 и 19».
- Шток необходимо удерживать от проворачивания ключом.
- Далее ослабляете степень затяжки гайки и снимаете ее.
- Также снимите шайбу подушки, пружинную шайбу и верхнюю подушку крепления амортизатора.
8. Открутите две крепежные гайки кронштейна к рычагу и демонтируйте пружинные шайбы.
9. Достаньте амортизатор низом, используя монтажное отверстие в рычаге.
10. Отпустите крепежные гайки, которыми нижний рычаг крепится к оси, но не спешите их снимать.
ТЕПЕРЬ ПРИШЛА ОЧЕРЕДЬ ВТОРОГО ДОМКРАТА (ГИДРАВЛИЧЕСКОГО)
11. Установите его под нижний рычаг, затем немного поднимите его, для нагрузки подвески и выравнивания нижнего рычага.
Самостоятельная замена пружин передней подвески ВАЗ 2106
12. Снимите стабилизатор поперечной устойчивости.

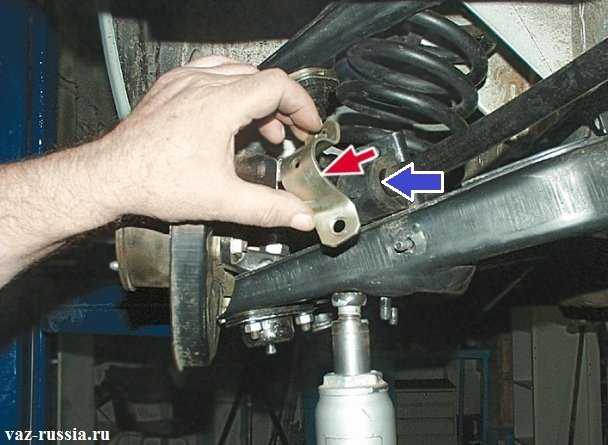

13. Открутите гайки скобы стабилизатора, и демонтируйте скобу с резиновой подушкой.
14. Открутите не до конца гайку, которая держит палец в ухе поворотного кулака, теперь можете снять нижнюю шаровую опору.
15. Опустите домкрат и выбейте молотком палец опоры, для этого нужно несколько раз ударить по нижнему ушку поворотного кулака.
16. Когда нижняя шаровая опора снята, снова установите домкрат под нижний рычаг, однако теперь нет необходимости нагружать подвеску.
17. После этого гайку пальца шаровой опоры можно выкрутить полностью, не спеша, аккуратно опустите вниз нижний рычаг. Помогайте себе монтажной лопаткой, отодвигая ею стабилизатор в сторону, таким образом, чтобы он не цеплял шпильки крепления скобы.
18. Теперь полностью разгрузите подвеску и уберите домкрат в сторону.
19. Подготовьте крепкую веревку или проволоку, с ее помощью нужно подтянуть верхний рычаг как можно выше, чтобы обеспечить для себя доступ к пружине передней подвески.
Самостоятельная замена пружин передней подвески ВАЗ 2106
20. Возьмите монтажку и подденьте ею нижний конец пружины, затем аккуратно выведите его из опорной чашки нижнего рычага.
21. Снимите пружину подвески, достаньте прокладку пружины из верхней опорной чашки.
Теперь когда ничего не мешает, замена пружины передней подвески может быть проведена.
Чтобы заменить переднюю пружину сделайте следующее:
1. Возьмите новую пружину, закрепите на ней прокладку, (для этого используйте обычную изоленту) и установить ее на место.
Самостоятельная замена пружин передней подвески ВАЗ 2106

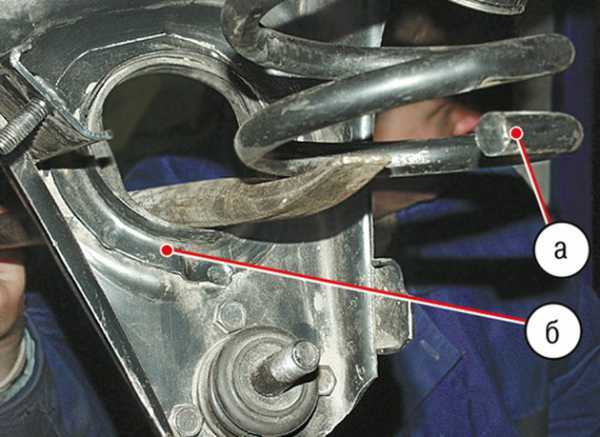

2. Установите монтажную лопатку в отверстие для амортизатора и придерживая ею пружину произведите фиксацию нижнего витка. Посмотрев на поверхность нижнего рычага, можно увидеть винтовую поверхность, показывающую правильное положение пружины. Помогая себе монтажкой необходимо отрегулировать правильное положение пружины по отношению к винтовой поверхности.
3. Выставив правильное положение нижнего витка, установите домкрат под рычаг и создайте нагрузку на пружину, затем монтажной лопаткой произведите окончательную посадку пружины на винтовую поверхность.
4. Увеличьте нагрузку на пружину и при помощи монтажки установите штангу стабилизатора в положение между двух крепежных шпилек скобы стабилизатора.
Сборка производится в обратной последовательности.
Вот теперь можно сказать, что замена передних пружин подвески ВАЗ 2106 завершена.
Подвеска
Подвеска досталась от предшественника 2102 – усиленная классическая. А именно, передняя независимая, на рычагах с пружинами, и зависимая задняя, тоже пружинная.
Так как поздно сняли с производства, то на сегодняшний день сохранилось много автомобилей в отличном состоянии. Хотя, стоит признать, что качество последних машин куда хуже машин той эпохи. ВАЗ 2104 экспортировался под именем Lada Riva. Существовали и праворульные версии. На экспортные автомобили устанавливался спидометр с градуировкой в милях. «Четверка» стала, пожалуй, самым популярным отечественным универсалом. Активно используется в «Почте России», имея соответственный раскрас и бело-лунный маяк на крыше.
