Проверка лямбда-зонда мультиметром своими руками

Описание кислородного датчика

Начнем с описания устройства. Предлагаем ознакомиться с его предназначением, устройством, а также принципом работы.

Предназначение и местоположение

Лямбда зонд ВАЗ 2110 во многом влияет на стабильное функционирование мотора, обеспечивая нормальную работу его параметров. Этот контроллер представляет собой электронное устройство, использующееся для определения объема кислорода, имеющегося в выхлопных газах. Это необходимо для того, чтобы уменьшить объем вредных примесей и элементов, которые содержатся в выхлопных газах. Для того, чтобы обеспечить необходимую пропорцию топливовоздушной смеси, что влияет на снижение концентрации примесей, в мотор должен поступать воздух в нужном количестве.

Место установки лямбда зонда

Этого удается достичь не всегда, причем причины могут быть разными. Если контроллер выходит из строя, то содержание монооксида углерода в выхлопных газах будет составлять около 3-7%, в то время как нормативом считается значение 0.3%. Что касается места расположения, то этот датчик на ВАЗ ставится на приемной трубе глушителя., снизу. Показания, которые фиксирует лямбда зонд, передаются на управляющий блок мотора. А уже ЭБУ, ориентируясь на них, производит регулировку состава горючей смеси, таким образом, выставляя необходимое время для фазы впрыска.

Устройство и принцип работы

Датчик кислорода ВАЗ 2110 состоит из следующих элементов:

• стальной корпус;
• изоляторный компонент, который производится из керамики;
• уплотнительное колечко с проводкой и манжетами;
• специальный чехол, в котором имеются отверстия для вентиляции;
• керамический наконечник;
• токопроводящий контакт;
• специальный щиток, в котором также имеются отверстия, через которые выводятся газы;
• спираль накаливания.

В основе устройства лежат два электрода — внутренний и внешний, первый выполняется из циркония, а второй — из платины. Циркониевый электрод контактирует непосредственно с выхлопными газами, а платиновый — с воздухом. Значения, которые получает контроллер, основаны на разнице потенциалов между этими элементами. Чтобы обеспечить оптимальную работу кислородного контроллера, устройство должно быть разогрето до 300-400 градусов (автор видео — канал MotorState).

Температура довольно высокая, она достигается в результате использования специального нагревательного компонента, который встроен в структуру лямбда зонда. Когда мотор запускается, управляющий блок производит регулировку состава горючей смеси, основываясь на показания других контроллеров, а не только лямбда зонда. В частности, речь идет о ДМРВ, датчике открытия дроссельной заслонки, температуры антифриза в системе и т.д. А на показания лямбда зонда блок управления начинает ссылаться только после того, когда устройство прогреется до рабочей температуры.

Виды

На первых инжекторных двигателях «Десяток» использовались штатные кислородные контроллеры от производителя Bosch. В 2004 году, когда эти модели авто стали оснащаться более современными системами впрыска, которые назывались Январь 7.2, Bosch М7.9.7, машины стали оборудоваться модернизированными версиями кислородных регуляторов ВАЗ. Последняя версия отличается от более ранней тем, что она оборудуется керамическим нагревательным элементом, благодаря которому достигается меньший объем потребления электроэнергии.

Но даже это позволило быстрее прогревать контроллер. В настоящее время компания Bosch занимается выпуском семи различных разновидностей кислородных датчиков с разной мощностью — на 12 и 18 Вт. Следует отметить, что между собой эти устройства отличаются, разве что, значениями потребляемой энергии и числом контактов. Во всем остальном они идентичны.

Ошибки и неисправности, обслуживание датчика

Распространенной проблемой является поломка нагревательного элемента УДК. Сам датчик кислорода может быть выведен из строя попавшей на него смазкой, грязью, водой, нарушением целостности корпуса, контактов или проводов. То есть причина может быть как в повреждении цепи нагревателя, так и самого лямбда-зонда.

Для проверки цепи нагревателя нужно выключить зажигание, отсоединить колодку жгута от контролера и проверить контакт Х1/С4, замкнув его на бортовую сеть автомобиля. Если замыкания не произошло, значит, неисправен контроллер. Если есть, надо отсоединить колодку УДК и проверить замыкание ее контакта D. При наличии — надо проверять жгут проводов, при отсутствии — вышел из строя УДК.

Если такое случилось, это необязательно вызовет проблемы с двигателем. Правда, расход горючего возрастет, а эффективность работы каталитического нейтрализатора снизится. То есть произойдет обратное тому, для чего сделан лямбда-зонд: увеличение вредных выбросов в атмосферу.

Когда поврежден жгут, колодка или штекер лямбда-зонда, выход лежит только в его замене. Кислородный датчик обязательно должен соприкасаться с окружающим воздухом. Для этого между проводами зонда сделаны специальные зазоры, которые легко повредить, если затеять ремонт.

Нужно, чтобы датчик оставался хотя бы в относительной чистоте, то есть на контакты и жгуты проводов не должны попадать вода и грязь. Это может нарушить работу лямбда-зонда. Следить нужно и за целостностью изоляции отходящих от УДК проводов. Не допускается сгибание или перекручивание жгута проводов кислородного датчика и присоединяемых к нему проводов системы впрыска топлива, иначе зонд не сможет правильно контролировать состав топливовоздушной смеси.

Следите за состоянием уплотняющей накладки на наружной поверхности датчика и не допускайте ее повреждения. Для снятия лямбды выключаем зажигание, отсоединяем от зонда жгут проводов, гаечным ключом на 22 аккуратно выкручиваем само устройство. Процедура установки нового датчика описана в следующем разделе. Новая лямбда требует аккуратного обращения при установке, не допускающего загрязнений и повреждений.

На Калине подобных датчиков два: один во впускном коллекторе, а другой как раз позади катализатора (его называют диагностическим, в отличие от УДК, управляющего). И они уже по умолчанию не могут работать без неисправностей, потому что всегда находятся в агрессивной среде. Ремонту лямбда-зонд в силу конструкции не подлежит, его можно только заменить. Он очень важен, потому что от его работы напрямую зависит количество потребляемого горючего.

Check Engine на приборной панели может и не загореться, но если вы заметили возросший расход топлива и неустойчивую работу двигателя или то, что мотор не дотягивает до своей максимальной мощности, это показатель выхода из строя УДК. Если загорается Check Engine, ЭБУ усредняет настройки двигателя, и использовать его в полном объеме уже не получится — необходимо ехать в сервис на диагностику.

Как продлить срок службы лямбда-зонда

Чтобы кислородный датчик служил как можно дольше, не пренебрегайте следующими советами:

• используйте только качественное топливо;
• не допускайте попадания в горючее масла и других технологических жидкостей;
• следите за рабочей температурой двигателя, не допускайте его перегрева;
• проводите диагностику датчика кислорода в соответствии с расписанием регламентных работ, предусмотренных заводом-изготовителем;
• при выявлении признаков, указывающих на проблемы с лямбда-зондом, не тяните с диагностикой.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

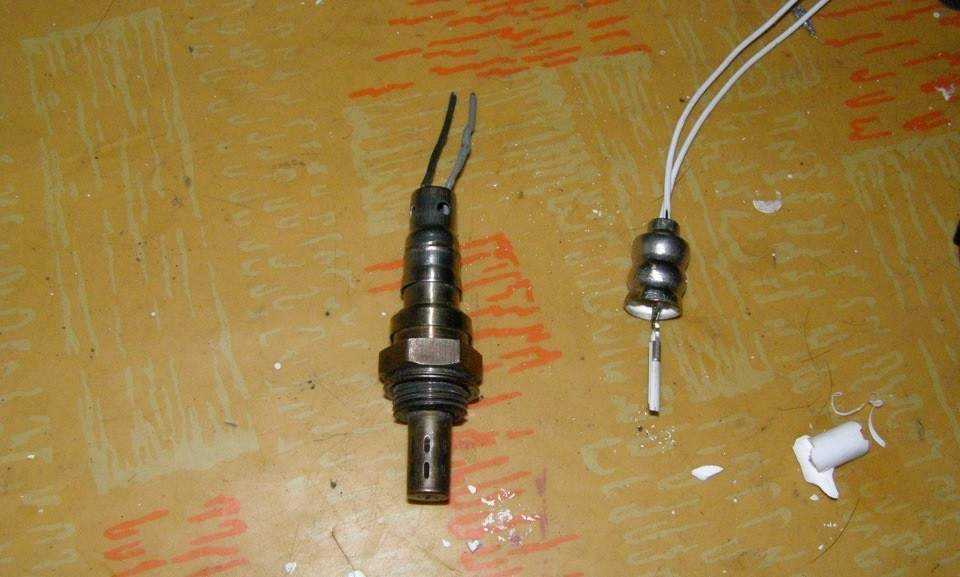

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

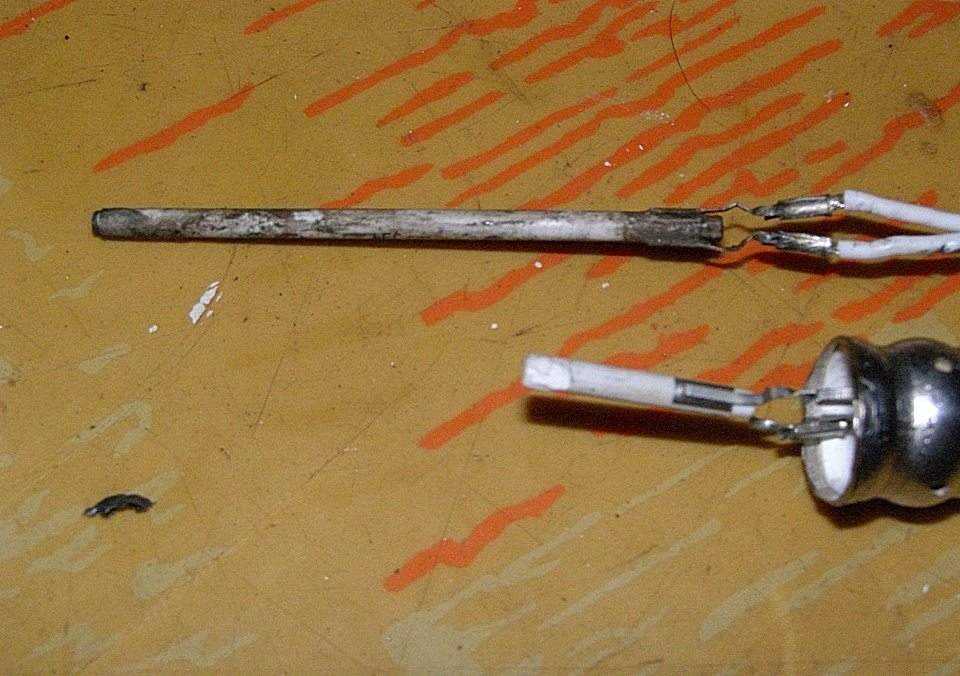

Аккуратно извлекаем нагреватель:

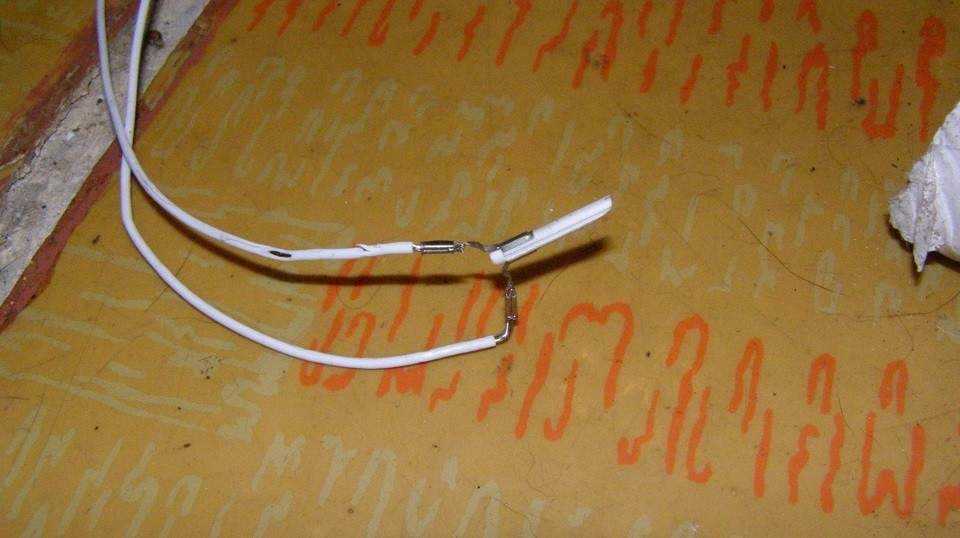

Пилим следующий, на котором обрыв сигнального провода

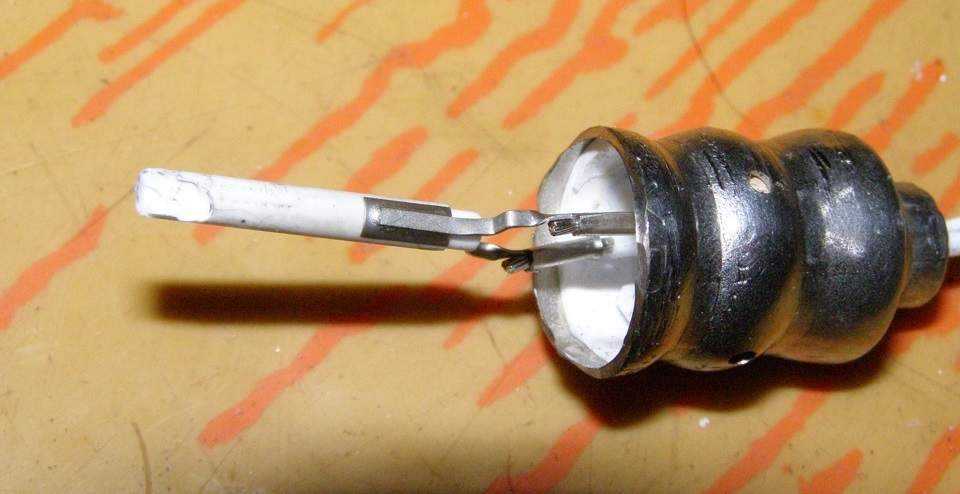

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Признаки неисправности

Признаков неисправности датчика кислорода может быть множество, но есть те по которым можно определить именно выход его из строя.

Симптомы неисправности:

• Большой расход топлива;
• Плохой запуск прогретого двигателя;
• Потеря мощности и динамики;
• Хлопки из выхлопной трубы;
• Отчетливый запах бензина из выхлопной трубы;
• Черным дым валящий из трубы при разгоне или перегазовке;
• Работа ДВС с перебоями на ХХ;

Если на своем автомобиле вы обнаружили такие симптомы необходимо провести диагностику вашего авто в специализированном сервисе для выявления точного виновника проблемы.

Как самостоятельно провести диагностику Приоры своими руками можно прочитать тут.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

1. Аккуратно распилить внешний корпус датчика.
2. Аналогичным образом распиливается второй датчик.
3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
4. Установить нагреватель в зонд, который будет применяться на автомобиле.
5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

1. Пропилить корпус на верхней части зонда.
2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
6. Установить на концы проводов снятые соединительные элементы.
7. Соединить проводку с ответными кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

1. Аккуратно спилить защитные колпачки.
2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Почему умирает лямбда-зонд?

Выше мы уже уточнили, что ресурс кислородного датчика составляет 80-160 тыс. км. Наверное, у вас возник вопрос: почему же такой разброс в ресурсе, целых 80 тыс. км? На самом деле, это зависит от условий, в которых эксплуатировался автомобиль:

1. Плохой бензин, в выхлопе которого содержится много свинца и железа, забивает электроды датчика за несколько заправок.
2. Плохое состояние маслосъемных колец, колпачков. Из-за них масло может попадать в смесь, а вместе с ним и в выхлопную систему.
3. Из-за зажатых клапанов, в систему выхлопа вырываются хлопки, которые разрушают рабочую поверхность датчика.
4. Из-за неправильной смеси, угла опережения зажигания, вследствие чего датчик перегревается, треск от высокой температуры нейтрализатора или катализатора.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

08.01.2016 93

Лямбда зонд или кислородный датчик — это датчик, который контролирует содержание кислорода в автомобильном выхлопе, то есть в отработанных газах. Лямбда зонд имеет непосредственное отношение к топливной системе, так как влияет на регулировку соотношения кислорода и топлива при образовании топливовоздушной смеси, которая подается в камеру сгорания. Датчик кислорода устанавливается на выходе коллектора или непосредственно перед катализатором, бывает, что «лямбду» располагают в катализаторе. У этого датчика на самом деле большое количество назначений. Помимо того, что он контролирует соотношение воздуха и топлива, он ко всему прочему влияет на токсичность выхлопа, которая в последнее время на жестком контроле у экологов, а также позволяет получить от мотора максимальный КПД.

Способы проверки лямбда зонда

Проверка лямбда зонда мультиметром

Для самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:

1. От колодки зонда отсоединяются провода и подключается вольтметр.
2. Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.
3. Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.
4. При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.
5. Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерживая вращение коленчатого вала двигателя на 1500 об/мин.
6. Если датчик исправен, вольтметр покажет 0,5 В. Отклонение от данного значения говорит о поломке.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

+56

Восстановление работоспособности лямбда-зонда с помощью чистки

В некоторых случаях кислородный датчик перестает работать только из-за того, что отверстия защитного экрана и сам керамический наконечник покрылись сажевым налетом. Для восстановления работоспособности детали необходимо произвести очистку ЛЗ от сажи, но выполняя такую работу, нужно соблюдать определенные правила

Важно не использовать для чистки:

• металлические щетки;
• наждачную бумагу;
• напильники;
• другие предметы, которые могут повредить керамический элемент.

Самый лучший метод избавиться от загрязнений – замочить керамику лямбда-зонда в растворе ортофосфорной кислоты, но для этого предварительно следует аккуратно отпилить защитный колпачок. Если кислоту не удалось найти, можно воспользоваться преобразователем ржавчины, который продается в магазинах, торгующих автохимией. Разумеется, чтобы очистить деталь от сажевых отложений, датчик необходимо снимать.

Для отмачивания керамического наконечника его необходимо разместить в жидкости на 15-20 минут, сажа должна сама исчезнуть с поверхности. Если все же отложения до конца не удалились, их можно счистить мягкой зубной щеткой. После проведенной процедуры нужно с помощью кэмпи-сварки закрепить защитный экран. Когда восстановить работоспособность «лямбды» не удается, остается один выход – покупать новый кислородный датчик.

Выводы и рекомендации

По убеждению многих автомобилистов, слой копоти на керамическом наконечнике препятствует нормальной работе прибора, поскольку мешает точно оценивать количество кислорода. Выдавая контроллеру неадекватные сигналы, датчик ведет себя как вышедший из строя, из-за чего блок управления начинает подавать топливо в аварийном режиме, а на приборной панели вспыхивает табло Check Engine.

Вышеперечисленные признаки обычно свидетельствуют о реальной поломке детали, в результате ее все равно придется поменять. Отсюда несколько рекомендаций:

• сделайте диагностику на ближайшем СТО и удостоверьтесь в неисправности лямбда-зонда, потому что табло Check Engine загорается и по другим причинам;
• не следует снимать и промывать кислотой исправный датчик с целью просто его почистить, таким путем вы можете испортить вполне рабочий элемент;
• если зонд признан негодным специалистом автосервиса, прочищайте смело, поскольку терять уже нечего;
• не пользуйтесь для очистки азотной или серной кислотой, они слишком агрессивные;
• работы выполняйте в резиновых перчатках и защитных очках, а кислоту лейте аккуратно, без брызг;
• обеспечьте проветривание помещения.

После просушки и установки детали на место наблюдайте за поведением авто в течение 2-3 дней. Если расход топлива не снизится, а предупреждающая надпись Check Engine не погаснет, отправляйтесь в ближайший магазин за новым прибором. В подавляющем большинстве случаев восстановить лямбда-зонд не удается и выходов из ситуации остается два: поменять элемент на новый либо установить обманку – электронный имитатор работы датчика.

Начинал я эту статью писать ещё год назад, потом бросил, но решил к ней вернуться, потому что набор народных мифов про кислородные датчики, они же лямбда-зонды, всё ещё жив.

Все знают, что пользоваться низкотемпературными силиконовыми герметиками для уплотнения соединений в двигателе – нельзя, и это абсолютно правильно. При герметизации можно пользоваться только герметиками, на которых написано sensor-safe –это специальные герметики, кстати, тоже силиконовые, но из другого силикона.

Причем, про «нельзя» пишут все: производители герметиков, двигателей, прокладок, крышек и т.д. но никто внятно не может объяснить почему это так.

Полистав форумы, выясняется наличие двух основных точек зрения: «Там уксусная кислота – от неё зонду конец!»

Но чувствительные материалы зонда – это платина и двуокись циркония – очень устойчивые в химическом смысле материалы, и они не боятся даже таких сильных кислот как серная и соляная. (Другое название двуокиси циркония – фианит. Полудрагоценный камень, часто используется как ювелирная замена бриллиантам) Тем более, что уксусная кислота уже при 150C благополучно сгорает, оставляя после себя воду и углекислый газ. Обезвоженная уксусная кислота хорошо горит. Столовую уксусную эссенцию поджигать бесполезно – в ней слишком много воды.

Горение уксусной кислоты выглядит так: СН3СООН + 2О2 + t = 2H2О + 2СО2 На выходе вода и углекислый газ, что и так содержится в отработанных газах. Умирать зонду не от чего.

«Лямбда зонд отравился»

Чем он сейчас может отравиться? Допустим, раньше это был свинец. Машины, в конструкции которых использовались циркониевые датчики кислорода, заправлять бензином с добавкой тетраэтилсвинца(ТЭС) было запрещено. Изготовители а/м писали на крышках бензобаков и на приборных панелях «Non-lead fuel only”, «Заправлять только неэтилированным бензином», чтобы владелец этого не забывал. Сейчас писать перестали, потому что такого бензина просто нет. В РФ производство и оборот этилированного бензина запрещены с 2003 года. Основная причина – снижение токсичности выхлопа. Кроме того ТЭС и продукты его распада признаны канцерогенами.
