Признаки неисправности датчика положения дроссельной заслонки

Устранение неисправности

Потенциометр во время замены обесточивают, работы выполняют при выключенном зажигании. Чтобы неисправное устройство отсоединить, сначала снимают разъем с кабелями, потом раскручивают винты крепления.

Внимание!

Посадочное место очищают до снятия старого потенциометра и перед установкой нового. Грязь, попавшая на контакты, может вывести контроллер из строя.

Монтаж нового датчика осуществляют не торопясь, его посадочное место соединяют с торцом оси дросселя и начинают плавно поворачивать по кругу. Когда крепежные отверстия совмещены, вкручивают винты, подсоединяют разъем. Контроллер запоминает ошибку. Чтобы ее сбросить, на несколько минут отсоединяют минусовую клемму аккумулятора.

Если после замены напряжение не соответствует заданному (0,7 В/4 В), потребуется отрегулировать положение ДПДЗ. Для этого датчик снимают, поворачивают на 90° по отношению к штоку заслонки, устанавливают повторно. Производят замеры.

Эксплуатация автомобиля с неисправным ДПДЗ сокращает общий ресурс двигателя. Своевременную диагностику, замену и регулировку датчика можно произвести самостоятельно. Стоимость нового устройства зависит от модели авто и производителя, она может колебаться от 400 до 5000 рублей. Изделия отечественных фирм стоят дешевле импортных аналогов, но их приходится чаще менять.

Как устранить неисправность посредством чистки дроссельной заслонки

Рассмотрим поэтапно, как правильно сделать чистку заслонки:

Прежде всего, нужно добраться до дроссельной заслонки. Конструкция разных модификаций ДВС отличается, но, как правило, сначала необходимо демонтировать воздуховод, идущий от заслонки к воздушному фильтру.
Затем нужно снять дроссельную заслонку. Следует открутить болты крепления (от 2-х до 4-х штук), а затем рассоединить все разъемы, включая тот, который идет к клапану продувки абсорбера.
Очистить дроссельную заслонку можно с помощью чистящего средства для карбюраторов. В специализированных магазинах автохимии представлен широкий выбор различных составов, поэтому всегда можно подобрать оптимальный вариант по стоимости.
Тщательно вытереть дроссельную заслонку снаружи и внутри с помощью выбранного средства и ветоши.
Если конструкцией авто предусмотрена защитная решетка – ее также нужно очистить.
Собрать узел в обратном порядке.

Чистка дроссельной заслонки выполняется таким образом, чтобы ее металлическая поверхность стала полностью светлой. Такая чистка будет способствовать улучшению динамических характеристик двигателя.

Как почистить дроссельную заслонку без снятия

Многие автолюбители интересуются, как выполняется чистка дроссельной заслонки без снятия. На некоторых СТО действительно предлагают такую услугу, но, следует учитывать, что эффективная чистка этой детали может быть выполнена только после демонтажа заслонки.

Чтобы почистить заслонку дросселя без снятия используется специальный очиститель впускного тракта. Кроме того, такая процедура может выполняться с использованием жидкости для чистки клапана EGR, а также средства WD-40 или растворителей.

Алгоритм чистки дроссельной заслонки без снятия:

Снять воздуховод, чтобы обеспечить доступ к дроссельной заслонке.
Побрызгать на поверхность заслонки, которая находится в закрытом положении, чистящим средством и вытереть ветошью.
Открыть заслонку и очистить загрязнения с боковой поверхности.
Нужно обеспечить поступление чистящего средства во все каналы (для чистки также используется ветошь).

Еще раз отметим, что качественная чистка дроссельной заслонки может быть выполнена только после ее демонтажа. При установке детали после очистки мы рекомендуем использовать новую прокладку заслонки (ее стоимость вполне доступна).

Производители чистящих средств для чистки отмечают, что процедуру обслуживания дроссельных заслонок без снятия следует проводить каждые 7000 — 10 000 км пробега. Чистка заслонки со снятием должна осуществляться с интервалом 30 000 — 50 000 км.

Важно учесть, что в большинстве ситуаций после проведения чистки заслонки необходимо провести ее адаптацию. Для это используется специальный компьютер, подключающийся к ЭБУ машины

Кроме того, «обучение» дроссельной заслонки может осуществляться путем проведения определенных манипуляций с зажиганием и педалью акселератора. В последнем случае невозможно дать универсальную инструкцию, так как порядок действий будет отличаться для автомобилей разных марок. Нужно помнить об этом при проведении адаптации дроссельной заслонки.

Причины возникновения неисправностей

Причины, по которым может потребоваться ремонт либо замена ДПДЗ:

Закислились контактные элементы. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительной эксплуатации контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях перепадов температур и воздействии влаги. Для ликвидации проблемы надо демонтировать контроллер и произвести очистку контактных элементов ваткой, обработанной средством WD-40.
Стирание напыления на основании начального отрезка передвижения ползунка. Если резистивная основа удаляется, работа контроллера будет некорректной. Во время передвижения ползунка величина напряжения, которое поступает на управляющий модуль, увеличится. Но в результате стирания этого не происходит, поскольку сопротивление отсутствует. Это приводит к появлению неполадок, иногда происходят сбои в работе управляющего модуля.
Повреждение наконечников на устройстве. Если это происходит, то на подкладке образуются заусеницы, что в итоге приведет к поломке остальных элементов. В некоторых случаях контакты продолжат функционировать, но это продлится недолго, тем более что износ подложки увеличится. При подобных проблемах ползунок и резистивный слой откажутся контактировать, что приведет к неработоспособности мотора машины.
Поломка ползунка. Данный компонент устройства при длительной эксплуатации изнашивается. В результате он может отойти от необходимой траектории, что приведет к неполадкам.

Одна из причин выхода из строя контроллера положения заслонки дросселя показана в ролике канала «Все Сам».

Предназначение датчика положения дроссельной заслонки

Этот датчик передает электронному блоку управления мотором данные о положении пропускного клапана в определенный временной промежуток. Работа этого узла построена на взаимодействии преобразователей переменного и постоянного тока.

Наибольший показатель значение общего сопротивления преобразователей находится на уровне 8 Ом. В конструкции датчика ДЗ предусмотрены три контакта. На первый и второй контакты приходит ток около 5 В, а третий контакт соединен с контроллером и выполняет сигнальную функцию.

ДПД3 размещается на корпусе дроссельного узла. Устройство воспринимает сигналы об открывании и закрывании проходного канала. Показатель сопротивления детали меняется так, чтобы удовлетворять следующим условиям:

при открытом положении заслонки напряжение на третьем контакте превысит 4 B;
если воздушный проход перекрыт заслонкой ДЗ, то на 3-м контакте ток не превышает 0,7 В.

Устройство управляет всеми колебаниями контактного напряжения и таким образом регулируется поступление топлива, необходимого для образования воздушно-топливной смеси.

Из-за неисправности датчика показатель напряжения чаще всего выходить за установленные рамки. Это приводит к нарушению нормальной работа ДВС, что в итоге может привести к поломке агрегата.

Важно: неисправность датчика нередко становится причиной нарушения работы коробки передач. Каждый автовладелец понимает, что восстановление мотора и трансмиссии – это процессы, требующие больших вложений времени и денег

При появлении симптомов, указывающих на поломку, необходимо провести диагностику.

Состояние регулятора: проверка на ВАЗ-2110

Итак, как же проверить датчик дроссельной заслонки? Процесс этот необходимый, так как он дает возможность понять, на самом ли деле неисправность по его причине или проблема в отказе других деталей вашей «десятки».

Порой автовладельцы-новички делают скоропалительные выводы, отталкиваясь от первичных признаков повреждений. Это тянет за собой лишние траты денег и время на ремонт.

Чтобы проверить текущее положение ДПДЗ, понадобится выполнить следующее:

произвести замер показателей напряжения на выходе ползунка, при этом включив зажигание, стоит разомкнуть контакты холостого хода;
во время проверки показало напряжение свыше 0,7 В – значит, контроллер неисправен;
открыть дроссельную заслонку целиком (в нормальном положении значения напряжения составляют максимум 4 В);
произвести замер переменного резистора на сопротивление;
подключить омметр/мультиметр на питание и выход;
не спеша поворачивать заслонку;
отслеживать показания на устройстве;
если сопротивление меняется плавно по мере открывания заслонки, значит, прибор функционирует исправно.

В том случае, когда вами в ходе проверки замечено, что сам ДПДЗ поврежден, его понадобится заменить. Ремонт здесь не поможет. Важным моментом является подбор данного элемента. В 2110-й модели ВАЗ устанавливают 2 аналога ДПДЗ:

Пленочно-резистивный. Данный вид оборудован заводом-изготовителем; датчик рассчитан на 55 тыс. км пробега.
Бесконтактный. Здесь применяется датчик Холла. У подобного устройства нет ограничений касательно срока эксплуатирования. Стоимость такого датчика дороже.

Резистивный слой, где перемещается ползунок, при воздействии силы трения со временем стирается. По этой причине регулятор выдает неверные данные, меняются свойства подаваемой смеси, снижается деятельность двигателя.

Виды датчиков

На современные модели автомобилей устанавливают потенциометры – контактные ДПДЗ или магниторезистивные датчики. Электронные устройства отличаются стоимостью, сроком службы. По способу установки они бывают встроенными в корпус дроссельной заслонки и отдельно установленными.

Контактный датчик

Внутри корпуса есть несколько резистивных дорожек и подвижный токосъемный элемент − бегунок. Он жестко соединен со штоком дроссельной заслонки, двигается при ее закрытии (открытии). Во время перемещения он касается резистивного слоя и, контактируя, изменяет сопротивление:

когда заслонка закрыта, бегунок позиционируется в самом начале дорожки, этой крайней позиции соответствуют минимальные значения сопротивления, напряжения;
когда жмут на педаль газа, открывается дроссельная заслонка и ползунок смещается, при этом длина резистивного слоя, включенного в цепь, увеличивается, что приводит к росту сопротивления, напряжения.

На заметку!

К устройству подсоединены 3 провода. Один подает напряжение на резистивный слой – 5 В, другой идет к заземлению, третий к ползунку.

Бесконтактные ДПДЗ с датчиком Холла

Работа устройства построена на основе магниторезистивного эффекта Холла. Механический контакт между его элементами отсутствует, их два вида:

датчик Холла;
выполняющие функции бегунка постоянные магниты.

На заметку!

Бесконтактные ДПДЗ стоят дороже, но и служат дольше.

Магнитные ползунки перемещаются при повороте дроссельной заслонки, магнитное поле во время движения изменяется, датчики мгновенно это фиксируют и передают сигнал на микросхему, та отправляет информацию на ЭБУ. Элементы устройства разделены воздушным зазором, поэтому не испытывают механических воздействий. Место установки платы − корпус дроссельной заслонки.

Индуктивные ДПДЗ

Устройства индуктивного типа без физического контакта элементов вычисляют угол поворота дроссельной заслонки. Схема такого датчика:

токопроводящий ротор, присоединенный к оси заслонки;
статор – плата с катушками (приемная, передающая), микросхема, отвечающая за передачу данных на контроллер.

Устройства этого типа предназначены для электронных дроссельных заслонок. Их устанавливают на корпус. Величина напряжения на статоре зависит от угла поворота ротора.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

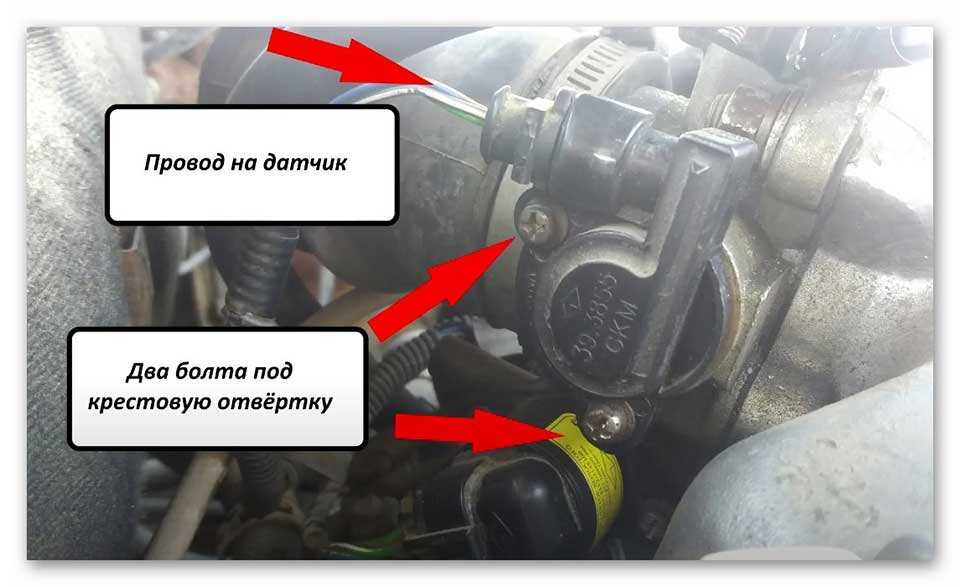

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
Резистивное устройство, выполненное из керамики.
Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
Цанговый зажим, оснащается шлицем.
Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

Напряжение для питания устройства подается на два вывода — 1 и 2.
Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
Величина открытия заслонки узла составляет более 90 градусов.
Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
Число полных циклов активации устройства при его работе — не меньше одного миллиона.
Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Проверка индуктивности

Наличие в арсенале мультиметра такой полезной функции, как измерение индуктивности катушек, будет полезным для проверки соответствия дросселя характеристикам, заявленным в справочной литературе. Функция присутствует только в некоторых моделях цифровых мультиметров.

Чтобы воспользоваться этой функцией, необходимо настроить мультиметр на . Контакты щупов присоединяются к выводам катушки. При первом измерении мультиметр устанавливается в наибольший диапазон измерений, и потом диапазон уменьшается для получения измерения достаточной точности.

При проведении всех измерений важно не допускать касания руками контактов, на которых измеряются те или иные параметры, иначе проводимость человеческого тела может изменить показания прибора. Рестайлинговый вариант знаменитой «ВАЗовской» девятки — ВАЗ 2114 появился в серийном производстве в 2003 году

Поначалу на него устанавливали восьмиклапанный полуторалитровый двигатель ВАЗ-2111, затем был ВАЗ-11183 1,6 литра, а в 2010 году стали ставить двигатель ВАЗ 21126 мощностью 98 л. с. Все эти силовые агрегаты объединяет то, что они являются инжекторными, с впрыском топлива

Рестайлинговый вариант знаменитой «ВАЗовской» девятки — ВАЗ 2114 появился в серийном производстве в 2003 году. Поначалу на него устанавливали восьмиклапанный полуторалитровый двигатель ВАЗ-2111, затем был ВАЗ-11183 1,6 литра, а в 2010 году стали ставить двигатель ВАЗ 21126 мощностью 98 л. с. Все эти силовые агрегаты объединяет то, что они являются инжекторными, с впрыском топлива.

Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением. Его отличие от механического заключается в следующем:

отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
холостой ход регулируется перемещением этой самой заслонки.

Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.

Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:

на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.

Расположение ДПДЗ на ВАЗ 2114

Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.
Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.
