Подключение китайского амперметра вольтметра

Самый простой вариант

Кто не хочет заморачиваться с резкой пластика в салоне, проводкой и прочими радостями, связанными с вольтметром, можно пойти путем наименьших усилий. Речь про точно такие же устройства, работающие через прикуриватель. Да, в них есть погрешность примерно в 0.1-0.2 V, но это не столь критино, да и в самом известном китайском магазине, не придется платить больше 400 рублей.

Большинство таких вариантов идет со встроенным термометром (берет данные внутри салона), но вот эта дополнительная функция бесполезно (может, вы с нами не согласитесь). Однако, если поискать, можно найти варианты, где помимо вольтажа и температуры (или вовсе без нее), есть 1-2 USB порта. А вот это действительно удобно.

P.S. Варианты с работой от прикуривателя удобны тем, что вы будете получать информацию, когда это действительно будет нужно, а не всегда с поворотом ключа зажигания.

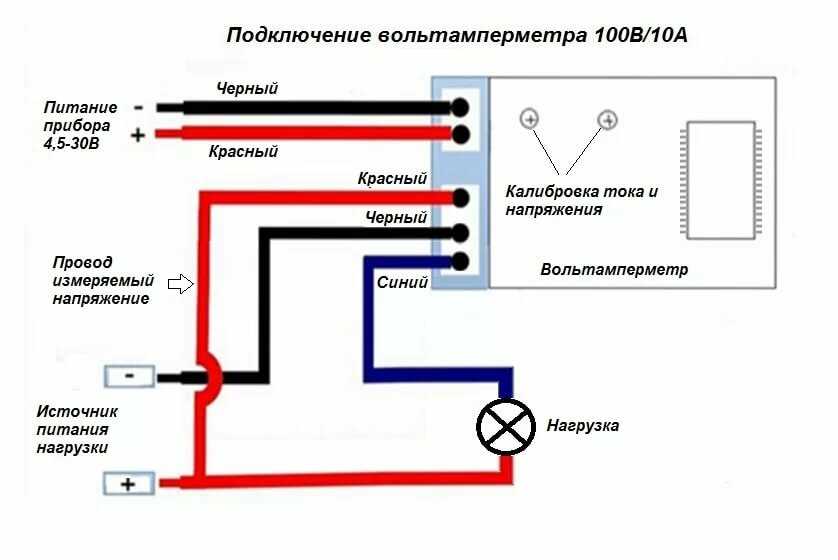

Как подключить вольтамперметр к зарядному устройству — подборка схем

Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах. Диапазоны измерений большинства приборов составляют 0-100 В, а также имеют встроенный шунт на 10 А. Принцип подключения у них очень похож, но есть свои нюансы.

Измеряемое напряжение 0-100 В; ток 0-10 А. Питание прибора должно находиться в рамках 4,5-30 В.

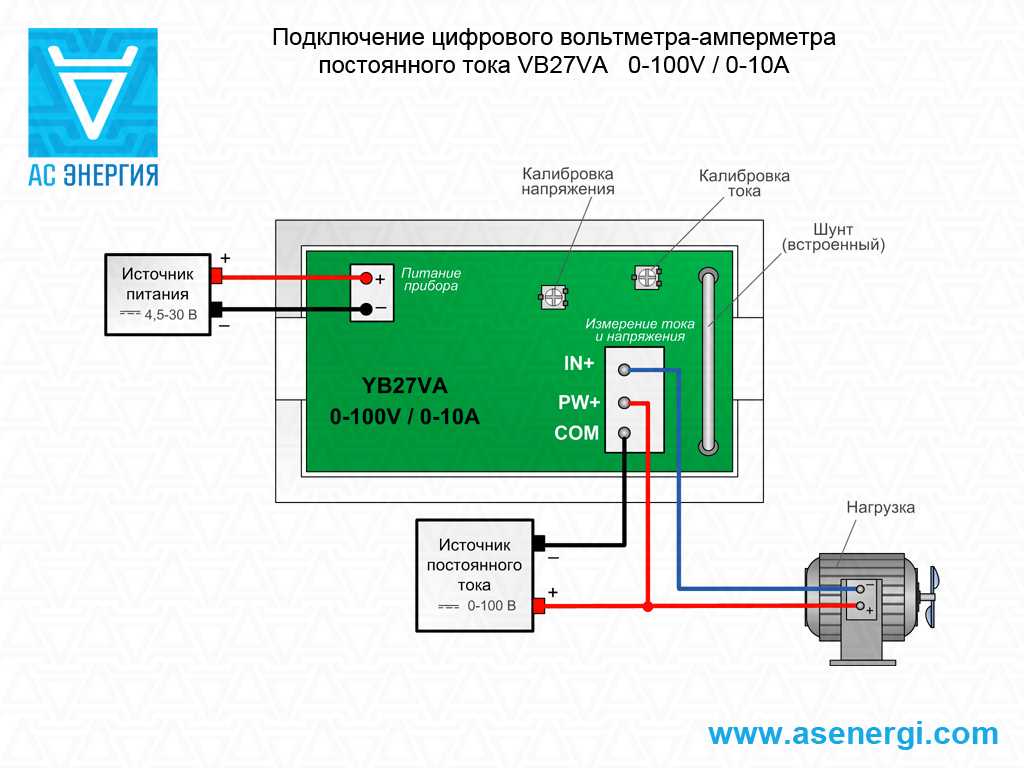

YB27VA схема подключения

Вольтметр амперметр YB27VA имеет аналогичные параметры по диапазону измерений тока и напряжения. Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов.

Примерная цена составляет 3,5-4,5 у.е., на плате также присутствуют подстроечные резисторы.

DSN-VC288 схема подключения

Вольтметр амперметр DSN-VC288 также является одним из самых популярных у радиолюбителей. Цена его колеблется в пределах 4 у.е.

Многие, кто сталкивался с такими приборами жалуются на плохое качество калибровочных резисторов.

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.

В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии

Также предназначение прибора немаловажно в сферах:

электролаборатории;
автомобилестроительная отрасль;
точные науки;
строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Подключение в авто и использование

Для прибора, оборудованного вилкой прикуривателя, не возникает вопрос, как подключить вольтметр в машине. Достаточно аккуратно вставить вилку в гнездо — и устройство готово к работе. При геометрически правильном размере дисплея и отсутствии названий или других надписей, вольтметр автомобильный нужно устанавливать, ориентируясь по точкам внизу цифрового табло, выполняющих роль десятичного разделителя.

В зависимости от функциональности устройства, его использование может изменяться. На простых моделях после включения в сеть сразу высвечиваются показания. На комбинированных могут присутствовать различного рода переключатели режимов измерений.

Специфика установки

Таблица характеристик цифрового вольтметра.

Если с цифровыми вольтметрами, которые питаются от прикуривателя, не возникает проблем во время монтажа, то модели, устанавливаемые непосредственно в приборную панель, часто заставляют водителей задуматься над порядком их подключения.

Большинство вольтметров, представленных на рынке, имеют два или три провода для подключения к сети, хотя встречаются модели и с четырьмя контактами. Провода имеют стандартную цветовую маркировку:

красный провод соответствует «плюсу»;
черный провод подключается к «минусу»;
белый провод отвечает за управление интенсивностью подсветки, включение и выключение устройства.

В некоторых случаях возникает непредвиденная проблема при таком подключении вольтметра: он тускло светит либо вообще отказывается работать. Причиной может служить альтернативная маркировка проводов, в которой белый провод отвечает за «минус», а черный — за управление прибором.

Датчик напряжения устанавливается в штатное место часов, но в некоторых случаях, когда свободного места для вольтметра найти невозможно, приходится проделывать отверстие под него непосредственно в приборной панели.

Как подключить вольтметр в машине?

Раз уж разговор пошел про разные вольтметры, то по-отдельности вкратце рассмотрим варианты их подключения к бортовой сети. Всего существует три способа, как подключить вольтметр в машине:

Просто вставить его в прикуриватель.
Подключить непосредственно к клеммам АКБ.
Подключить вольтметр к клеммам аккумулятора и подать на него отдельное питание.

Теперь буквально по паре слов по каждому варианту.

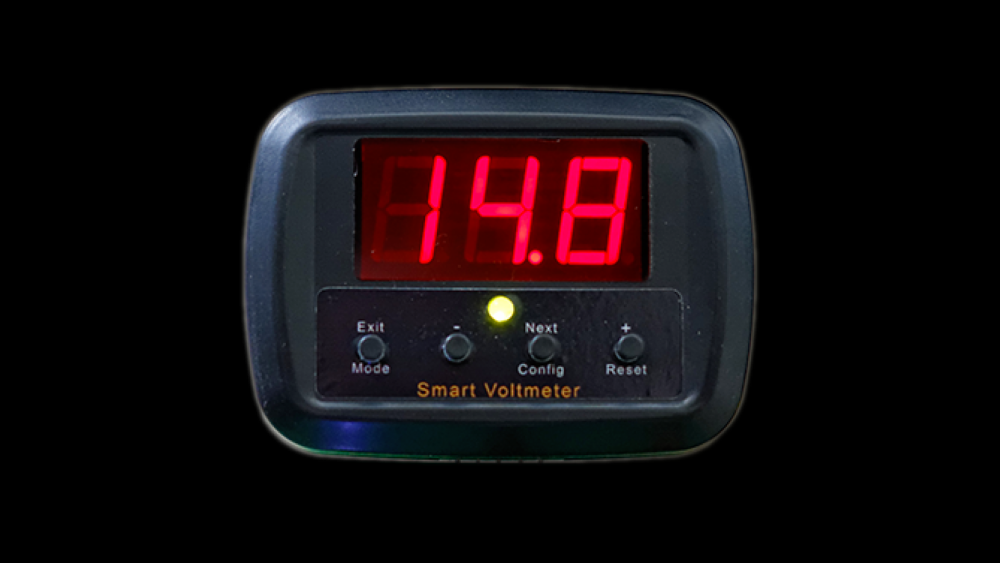

Вольтметр в прикуриватель

Это самый простой вариант. Купил, вставил, и пользуешься крайне неточным вольтметром. Кстати, если вы, все-таки прикупили именно такой приборчик, да еще и с USB портами, откажитесь, хотя бы, от использования этих самых портов. Особенно, если был куплен первый попавшийся дешевый вариант. При подключении к таким моделям смартфонов, планшетов, и других гаджетов с объемными аккумуляторами, потребляющими ток до 2 ампер, они дико перегреваются, нередко плавятся, а также иногда становятся причиной коротких замыканий. Будьте крайне осторожны с такими вольтметрами, а лучше вовсе откажитесь от напрасной траты денег на их приобретение.

Вольтметр к клеммам АКБ

Первая сложность таких вольтметров заключается в поиске места для их установки в салоне автомобиля. Вариантов здесь, на самом деле, масса. Кто-то приклеивает вольтметры к панели на двусторонний скотч. Другие врезают из куда-то в приборку или пристраивают в любое другое, доступное место. Есть варианты на подставочках, которые при помощи все того же двустороннего скотча устанавливаются где-то на торпедо. Какой вариант выберите вы – дело сугубо индивидуальное.

Если не хотите «колхозить», то есть пилить, сверлить и обрабатывать напильником панель приборов или торпедо – поищите хороший вольтметр, который можно будет просто прилепить на скотч. По крайне мере, такой можно всегда содрать, и в панели не останется отверстий. К счастью, таких вариантов сегодня полно.

Второй «геморрой» заключается в протяжке проводов для подключения вольтметра в машине. Тянуть их, по-хорошему, надо непосредственно от клемм аккумуляторной батареи. А сделать это не так-то просто. И тем не менее, именно такое подключение будет правильным.

Вольтметр с раздельным питанием

Самый сложный, и одновременно правильный вариант. Если вы нашли вольтметр, на который можно подать питание отдельно, а измерять бортовое напряжение отдельно – такой вариант будет самым точным. Но, опять же, если его правильно подключить и откалибровать.

Суть такого подключения заключается вот в чем. Напряжение, которое мы планируем измерять и контролировать, подается на вольтметр непосредственно по двум проводам. То же напряжение, которое мы подаем для питания прибора, должно быть стабилизированным, то есть, не зависящим от скачков и перепадов в бортовой сети автомобиля. Получить такое стабилизированное питание можно из того же напряжения, которое мы будем измерять. Для этого предназначены простенькие схемы стабилизаторов напряжения, которые в огромном ассортименте предлагаются сегодня на рынке.

Задача – подобрать стабилизатор, который сможет работать в диапазоне напряжений, присутствующем в бортовой сети. То есть, грубо говоря, от 9 вольт, и вплоть до 15 вольт. Найти такой не составит труда. Те же, кто имеет базовые познания в радиоэлектронике, могут собрать подобный простенький стабилизатор всего из пары-тройки радиодеталей.

Вот и все. Измеряемое напряжение подается на измерительные провода вольтметра напрямую, а питание – на два другие, но уже через плату стабилизатора.

Включение вольтметра

Его подключение несколько проще, так как не требует подбора сечения проводов. Токи, проходящие через него незначительные и нагреваться не будут. Только обязательно нужно соблюдать полярность его подключения. Подключить можно также к замку зажигания или монтажному блоку с предохранителями. У обоих указателей имеется подсветка, которую подключают к освещению панели приборов.

Надеемся, что прочитав эту статью, вам станет понятно, как подключить амперметр и вольтметр в машине. Наши рекомендации нельзя считать абсолютно одинаковыми для всех выпускаемых указателей, но за основу выполняемых работ принять можно. Некоторые измерительные приборы снабжаются подробной инструкцией по установке, поэтому бояться нечего, приступайте к монтажу.

Амперметр подключается к электрической цепи последовательно

Перевод единиц измерения Крутящего момента. Единицы момента силы, единицы вращательного момента, единицы вертящего момента, единицы вращающего момента. Таблица

То есть у нас есть провод, по нему течет электрический ток от источника этого самого тока к потребителю, которым может выступать электрический прибор.

Чтобы измерить ток амперметром, нам необходимо обесточить (отключить) источник питания. Затем необходимо разорвать цепь – в прямом и переносном смысле. Грубо говоря, разрезать провод.

Теперь у нас получится два провода. Берем амперметр, подключаем к прибору две половины разрезанного провода. Нужно учесть тот факт, что ток, протекающий в цепи должен быть меньше максимально измеряемого тока прибора. Максимально измеряемый ток прибора должен быть написан на самом приборе или в документации к нему.

Максимальный ток в цепи можно рассчитать, зная напряжение, нагрузку и сечение провода. Провода должны быть изолированы (покрыты изоляцией), а на концах зачищены.

После того, как провода подключены и надежно закреплены в амперметре, можно включать питание и прибор покажет величину тока в цепи, который и пройдет через амперметр.

Но так никто не делает, потому что разрезанные провода до добра не доводят.

У амперметра малое внутреннее сопротивление, это сделано для того, чтобы оно минимально влияло на величину измеряемого тока. При подключении амперметра в цепь переменного тока не имеет значения, куда подключать прибор.

При подключении амперметра в цепь постоянного тока, если стрелка будет отклоняться в другую сторону, или же будет показывать ноль – следует поменять полярность, поменять провода местами.

Подключение амперметра через шунт

Если ток в цепи окажется больше, чем ток прибора, то можно рассчитать и использовать шунт для измерения тока большей величины. В этом случае цепь разделится на две ветви. У одной будет малое сопротивление амперметра, а у второй большое сопротивление подобранного шунта. Большой ток разделится пропорционально сопротивлениям и по амперметру пройдет малый ток, по шунту – большой. (Более подробно об этом явлении).

Измерение тока амперметром через трансформатор тока или клещи

Бывают случаи, когда надо замерить ток в кабеле, на шине… изолированной шине. Шина – это медная полоса определенного сечения, по которой протекает ток, не автомобильное колесо…

Разрезать кабель или шину бывает накладно, да и бессмысленно. В этом случае можно воспользоваться измерительными клещами или трансформатором тока.

Трансформатор тока имеет две обмотки – высшую и низшую, которые не связаны между собой. Ток приходит на высшую, затем создается ЭДС (более подробно про принцип действия ТТ) и во вторичной обмотке протекает ток, пропорциональный числу витков обмоток. Так вот, если есть необходимость замерить ток, то на кабель вешают «бублик», он же – ТТ. А уже к трансформатору тока присоединяют амперметр. Тут главное правильно быть проинструктированным и не наделать дел. Получается мы снимаем ток амперметром со вторичной обмотки, преобразованный в меньшую сторону и безопасный для измерения и амперметра.

Такой же принцип используется и в измерительных клещах, только и амперметр и ТТ находятся в одном корпусе. Да и плюс ко всему первичная обмотка клещей размыкается одним нажатием кнопки на корпусе и потом замыкается.

Эти два описанных решения гораздо удобнее, чем разрезать провод и садить к амперметру. Главное следить за диапазонами измеряемых приборами и протекаемых в электрических цепях токов.

Мультиметры позволяют измерять постоянный ток до 10 Ампер. Но их часто палят, так как неправильно подключают концы на прибор, не учитывают величину тока в проводах… Но это в основном молодые люди. Часто для «починки» такой неисправности необходимо просто заменить предохранитель в приборе.

Ну, и в конце хотелось бы еще раз повторить основную мысль всего повествования:

Последние статьи

Самое популярное

Как подключить амперметр на тракторе

By Ulsk , October 30, in Автомобильная электроника. Ребята, такой вопрос, имеется уазовский вольтметр, который я хочу поставить на запарожец. Решил перед тем как ставить — проверить блоком питания 12 вольт маленькие амперы, но при наложении на клемы вольтметра плюса и минуса — получается короткое замыкание. Почему не понятно. Я выложил фото, может его как по особому надо подключать? И вообще плюч лучше вести от самого аккумулятора или как?

Амперметр — довольно полезный прибор

Он позволяет контролировать ток что очень важно, а иногда важнее, чем вольтметр , то есть постоянно покажет при выключенном зажигании, используют ли другие потребители аккумулятор. Об этих неполадках будет говорить стрелка, которая ведет себя неспокойно — покачивается от плюсового значения до 0, иногда ниже

В общем, амперметр в автомобиле ВАЗ — впечатления только положительные.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › установка вольтметра совместно с амперметром на автомобили ВАЗ

данная тема подготовлена по материалам журналов «за рулём» и немного мной подредактирована. подготовил и выкладываю эту тему по просьбам некоторых Драйвовцев (кто просил уже не помню, долго видно подготавливал)

На большинстве автомобилей ВАЗ для контроля за работой системы электроснабжения используется контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром и вольтметром. Амперметр можно подключить к выводам «В+» генератора и «+» аккумуляторной батареи, а вольтметр к выводу «15» выключателя зажигания и «массе».Амперметр должен иметь двустороннюю шкалу «30 … 0 … 30» А. Можно использовать амперметры электромагнитной или магнитоэлектрической системы как применяемые на автомобилях, так и выпускаемые промышленностью для других целей (например, амперметры типа М2001 и М4233).Вольтметр должен быть магнитоэлектрической системы с пределами измерений 0 … 20 В. Может применяться автомобильный вольтметр либо вольтметр общего назначения (например, М2001, М4231.27 или М423133).Сочетание амперметра и вольтметра дает возможность определить практически любую неисправность в системе электроснабжения. Если при включении зажигания и потребителей (например, дальнего света фар) амперметр ничего не показывает или показывает бросок разрядного тока, то неисправность (обрыв или короткое замыкание) находится, скорее всего, в цепях, соединяющих батарею и потребитель.После пуска двигателя амперметр характеризует режим зарядки батареи и работу генератора. Если при пуске двигателя стрелка амперметра медленно отклоняется в сторону зарядки, возможно, что проскальзывает при водной ремень генератора. Дрожание стрелки амперметра свидетельствует о том, что, вероятно, в генераторе загрязнены контактные кольца или изношены щетки.Вольтметр при работе двигателя характеризует исправность генераторной установки. Если показания вольтметра малы, это значит, что разрегулирован регулятор напряжения или есть неисправность в генераторе. Высокое напряжение, показываемое вольтметром, свидетельствует о том, что неправильно отрегулирован регулятор напряжения или же нарушены соединения в цепи генератор — регулятор напряжения.

Источник

Зачем амперметр в машине

Кто постарше, тот помнит, что некое подобие амперметра устанавливалось на отечественных автомобилях. Тот прибор работал «в обе стороны», и примитивно показывал, куда идет ток относительно АКБ – из нее, или к ней. По сути, амперметр служил лишь для того, чтобы контролировать, заряжается аккумулятор или наоборот – разряжается.

Современные же амперметры позволяют узнать о токах в автомобильных цепях намного больше информации. Это возможно благодаря тому, что приборы теперь цифровые, и могут показывать не только направление тока. По их показаниям можно узнать нагрузку с точностью до десятых долей ампера. А это существенно расширяет возможности прибора.

С помощью же цифрового амперметра в машине можно постоянно контролировать следующие параметры бортовой сети:

Ток заряда АКБ. Дает ясную картину того, как аккумулятор заряжается при разной степени заряженности, в зависимости от температуры за бортом, на холостых оборотах и так далее.
Ток разряда АКБ. Когда мотор (и генератор, соответственно) не выключен, реальное потребление тока из АКБ дает возможность вычислить время автономной работы.
Работоспособность генератора. Заряжает ли он АКБ, питает ли бортовую сеть во время движения.
Достаточность мощности генератора. Хватает ли способностей генератора для питания мощной нагрузки, например, подогрева чего-либо, внештатной акустики, инвертора на 220 В и прочего.
Потребление тока электрооборудованием. По амперметру всегда видно, какой ток расходуется на работу потребителей.
Зависимость между потреблением тока и включенной нагрузкой. Например, можно узнать, как изменяется потребление тока при включении особо «прожорливого» оборудования, не «обделяется» ли при этом АКБ и так далее.
Реальная мощность того или иного оборудования. С помощью точного амперметра легко можно вычислить, сколько тока потребляет какой-либо отдельный мощный прибор. Затем, зная напряжение бортовой сети в текущий момент, можно вычислить реальную мощность в ваттах.

Это далеко не все список возможностей встроенного в бортовую сеть амперметра. Например, если установлен точный прибор, то можно оценить даже токи утечки, когда машина находится на стоянке.

Схемы включения амперметра и вольтметра.

44. Направление тока и направление линий его магнитного поля -. Направление тока в проводнике На рисунках 4.3 и 4.4 приведены схемы включения вольтметра и амперметра через измерительные трансформаторы напряжения (ТН) и тока (ТТ) соответственно.

Рис.

4.3. Измерительный трансформатор напряжения.

Схема включения вольтметра:

?/,, U2_

первичное и вторичное напряжения ТН;Wv W2 — первичная и вторичная обмотки ТН;V — вольтметр

Рис. 4.4.

Измерительный трансформатор тока. Схема включения амперметра:

/р /2 — первичный и вторичный токи ТТ; Wv W2

— первичная и вторичная обмотки ТТ;А — амперметр

Для измерения тока в электрических цепях служат амперметры, миллиамперметры и микроамперметры различных систем. Их включают в цепь последовательно, и через них проходит весь ток, протекающий в цепи (рис. 4.4)

Важно, чтобы при различных электрических измерениях амперметр как можно меньше влиял на электрический режим цепи, в которую он включен. Поэтому амперметр должен иметь малое собственное сопротивление по сравнению с сопротивлением цепи. Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть

По той же причине нельзя включать амперметр параллельно нагрузке

Присоединять амперметр к источнику тока (питания) без нагрузки нельзя, так как по его обмотке в этом случае пройдет большой ток, и она может перегореть. По той же причине нельзя включать амперметр параллельно нагрузке.

Каждый амперметр рассчитан на определенный максимальный ток, при превышении которого амперметр может перегореть. Если амперметром нужно измерить ток, превышающий допустимый для данного амперметра, то параллельно амперметру присоединяют шунт, т.е. расширяют пределы измерения амперметра.

Шунт представляет собой относительно малое, но точно известное сопротивление. Схема включения амперметра с шунтом показана на рис. 4.5, а.

Шунт должен иметь четыре зажима для устранения влияния на сопротивление шунта переходных сопротивлений контактов. Шунты изготовляют из манганина — сплава, у которого температурный коэффициент сопротивления практически равен нулю.

Рис. 4.5.

Схема включения амперметра:

а —

с шунтом;6 — через трансформатор тока; для схемыа: 1 — шунт;2 — нагрузка;

для схемы б: 1

— измерительный трансформатор тока;2 — нагрузка

Рис.

4.6. Схема соединения трех амперметров через два трансформатора тока:

Л j и Л2 — начало и конец первичной обмотки трансформатора тока; И, и И2 — начало и конец вторичной обмотки трансформатора тока; Л

— амперметры;iA, iB, ic — токи в фазах

Рис. 4.7.

Схема включения вольтметра:

— сопротивление цепи;V— вольтметр

На рисунке 4.6 приведена схема соединения трех амперметров через два трансформатора тока.

Как видно из схемы, через первый амперметр проходит ток iA,

через второй —iB, следовательно, ток в третьем амперметре, равный сумме двух линейных токовiA иiB, равен третьему линейному току:ic= iA +iB. Для измерения напряжения на участке цепи применяют вольтметры. Вольтметр включают параллельно тем точкам цепи (М, N),

напряжение между которыми надо измерить (рис. 4.7).

Вольтметр не должен изменять напряжение на измеряемом участке цепи, по этой причине ток, проходящий через вольтметр, должен быть много меньше, чем ток на измеряемом участке.

Для того чтобы вольтметр не вносил заметных искажений в измеряемое напряжение, его сопротивление должно быть большим по сравнению с сопротивлением участка цепи, на котором измеряется напряжение. Любой вольтметр рассчитан на определенное предельное напряжение, но с помощью подключения последовательно с вольтметром добавочного сопротивления /?доб можно измерять большие напряжения (рис. 4.8, б).

Рис. 4.8.

Схемы включения амперметра и вольтметра в электрическую цепь:

— без расширения пределов измерения;б — с расширением пределов измерения;

Яш

— сопротивление шунта; /?доб — добавочное сопротивление

На рисунке 4.9 приведена схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения.

Рис. 4.9.

Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения:V— вольтметр; А — амперметр;W— ваттметр

На рисунке 4.10 приведена схема включения амперметров и вольтметров в трехфазную цепь. Как видно из схемы, амперметры включены через измерительные ТТ, а вольтметры —через измерительные ТН. Такие схемы включения измерительных приборов характерны для высоковольтных сетей напряжением 6 (10) кВ и выше.

Рис. 4.10.

Включение амперметров и вольтметров в трехфазную цепь с помощью измерительных трансформаторов тока и напряжения

О выполняемых функциях этих указателей

Каждый контрольный или измерительный прибор, установленный в панели приборов машины, информирует водителя о работоспособности определённой системы автомобиля. Это позволяет эксплуатировать машину без ущерба для её технического состояния. Однако система электроснабжения многих автомобилей лишена возможности для такого контроля. Владельцы машин пытаются самостоятельно решить такие проблемы установкой амперметра или вольтметра, а некоторые владельцы устанавливают оба этих указателя.

Амперметр, установленный в электрическую цепь, будет показывать потребляемый системой электрический ток. По этим данным можно судить о процессе зарядки аккумулятора и своевременно выявить и устранить возникшие проблемы. Вольтметр также позволяет держать этот процесс под контролем водителя, чем повышается срок службы электрооборудования. Вот основные причины установки этих приборов на автомобиль.

О выполняемых функциях этих указателей

Join the conversation

Учитывая широкий ассортимент современных вольтамперметров, можно столкнуться с проблемой их подключения. Подключаем резистор в вольтметр-амперметр Второе. А вот с цветами проводов давайте разбираться.
Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.
Большинство устройств может быть отрегулировано при помощи встроенных резисторов.
Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1.
