Несколько особенностей подключения

Если подключать пассивный динамик, то делать это нужно через усилитель. В нем уже имеются специальные входы и выходы, предназначенные для присоединения низкочастотного устройства.

Его подключение происходит также за счет использования акустического кабеля.

Подключение активного сабвуфера от колонок

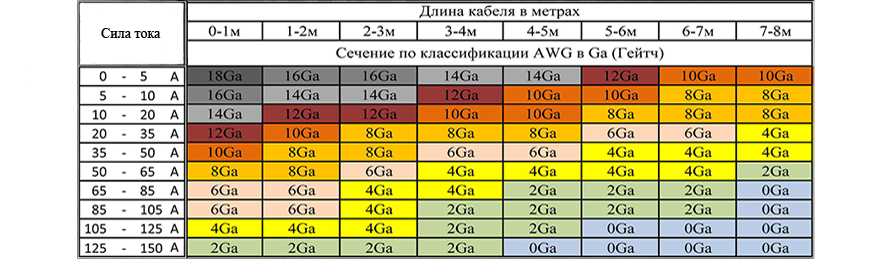

Таблица по подбору провода на сабвуфер

Непосредственно к магнитоле усилитель подсоединяется при помощи кабеля с разъемом RCA:

Если нет возможности приобрести дополнительный усилитель, то можно обойтись и без него. В этом случае устройство будет подключено непосредственно к фронтальной акустике. Но надо понимать, что в таком случае качество звучания будет намного ниже. В то же время, подключая активное устройство, можно все проделать так же, но акустическая система будет звучать неплохо;

Кабель с разъемом RCA

Чтобы происходила фильтрация звука, в одной определенной точке соединения может быть установлен специальный фильтр (см.Сделать самому фильтр для сабвуфера несложно). Место его размещения обычно указывается на схеме.

Сечение кабеля и грамотный подбор

Как подключить колонки к активному сабвуферу

Схема подключения сабвуфера

Перед тем как начать работу, следует обесточить автомобиль. Для этого нужно отсоединить минусовую клемму от аккумулятора.

Только после этого можно приступать к работе:

Сначала надо определиться с тем, где именно будет расположено устройство. После этого к нему нужно будет провести кабель от магнитолы;
Провода прокладываются под салонной обшивкой. Для облегчения работы имеются специальные технические отверстия, через которые и проводятся кабели.

Подключение активного сабвуфера от задних колонок

Провод должен быть закреплен по всей длине. Для этого можно использовать специальные хомуты. Чтобы его не было в дальнейшем видно, кабель можно аккуратно замаскировать;
В месте, где будет установлен сабвуфер, рекомендуется постелить амортизирующий материал, что убережет устройство от излишних вибраций;
Усилитель нельзя размещать рядом с сабвуфером, так как это может привести к возникновению помех. Желательно, чтобы он был расположен на некотором расстоянии от него. При этом оба прибора должны быть зафиксированы при помощи болтов;
Кабели необходимо вставить в предназначенные для этого разъемы.

Подключение колонок

Схема подключение активного сабвуфера к колонкам

Для подключения колонок могут понадобиться такие материалы и инструменты:

Акустический кабель. Он должен быть хорошим, поэтому экономить на нем нельзя. От него может зависеть то, каким будет звук, издаваемый акустической системой;
Гофра;
Материал, предназначенный для звукоизоляции;
Дрель, тестер.

Операция выполняется в несколько основных этапов:

Для начала следует определить, где именно будут расположенные купленные динамики. В некоторых автомобилях уже имеются штатные места, что является большим плюсом.

Задние динамики устанавливаются на полке багажника. Также рекомендуется создать специальные подиумы, чтобы приборы лучше держались

Для этого нужно демонтировать штатную полку, вместо которой следует установить специальную акустическую полку;
Далее нужно обратить внимание и на электропроводку. Если в дверях нет отверстий, предназначенных для нее, то придется их сверлить самостоятельно

При этом надо учитывать, что кабель должен быть протянут по металлической поверхности со специальной защитой. Если ее не сделать, то может случиться короткое замыкание;
Для облегчения проведения кабеля к задним колонкам, можно использовать края автомобиля. Нельзя, чтобы кабели были проложены под ковриками;
Акустический кабель должен быть заизолирован. Для этого можно использовать гофру или изоленту;
После демонтажа салонной обшивки, необходимо затянуть кабель внутрь, используя проволоку.

Как подключить к активному сабвуферу колонки

Таким образом, подключить колонки и сабвуфер можно своими руками. При этом цена обоих устройств зависит от фирмы-производителя, а также от некоторых индивидуальных характеристик.

Прежде чем приступать к выполнению процесса рекомендуется ознакомиться с фото и видео на эту тему. Инструкция также должна пригодиться.

Подключение пассивного сабвуфера к усилителю

Усилитель с подключением пассивного сабвуфера

Процесс подключения рекомендуется начать с отсоединения провода, идущего на «минус» АКБ (делается это во избежание КЗ при соединении саба к усилителю).После чего переходим к основным действиям:

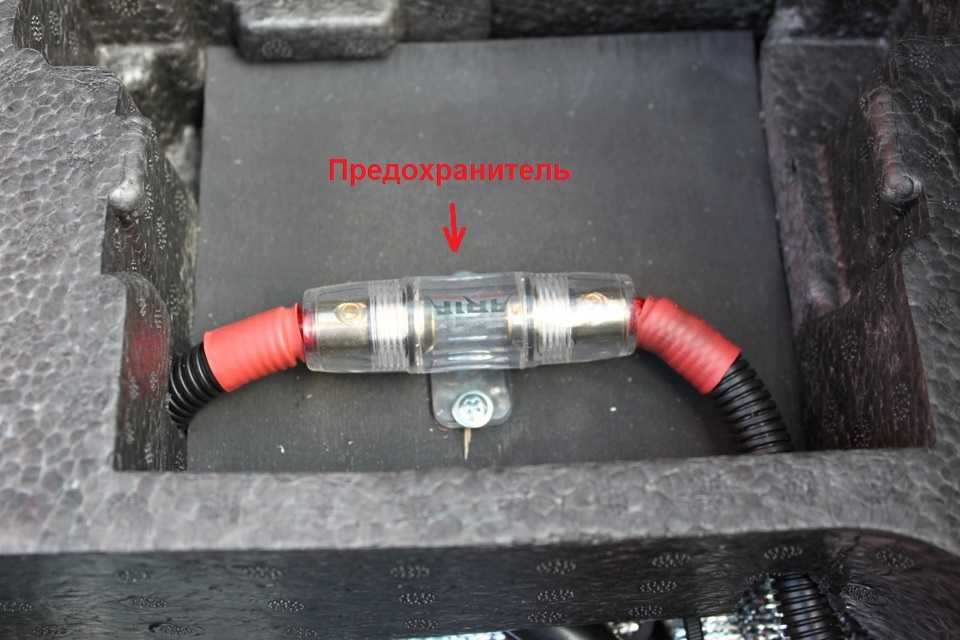

Определяем место, где будет установлен предохранитель. Данный элемент способен защитить от возможного КЗ. Поэтому нужно поставить предохранитель там, где бы он был вне зоны замыкания.
Найдя это место, крепим предохранитель с помощью винта. Отверстие делается с помощью сверла нужного диаметра.

Кабели и проводка

Итак:

Находим места для укладки проводки и под отверстия готовим резиновые втулки нужного размера.
После этого, находим под капотом источник питания (провод), подтягиваем его, чтобы было максимально удобно соединить с предохранителем.

Подключение кабелей к RCA

Здесь ничего сложного. Требуется просто подключить кабель из RCA выхода на Sub Out динамика.Далее проводим следующие операции:

Проводку ДУ несем к выходу PMT головного устройства (синий провод).
Кабели прокладываем к усилителю(см.>Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер), таким же образом, как провода питания.

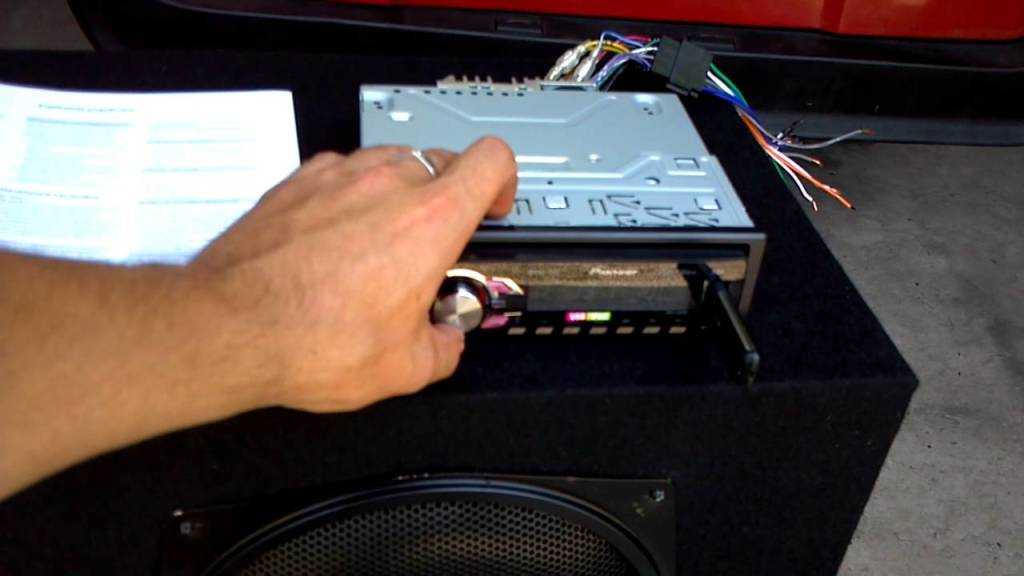

Подключение саба к головному устройству

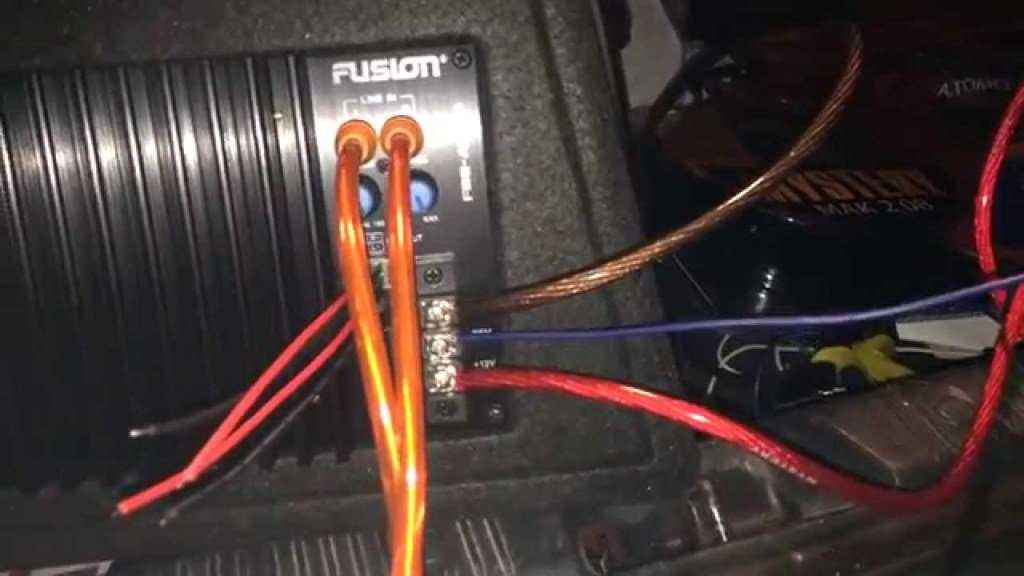

Проведенный кабель подключаем к клемме на усилителе. Там должна иметься надпись «12 В» или «PWR», куда и нужно крепить. Не забываем одновременно заземлить усилитель, подводя соответствующий провод к «GND» клемме.
Саб подключаем к усилителю.
Ставим минусовую клемму на место.

В заключении хотелось бы посоветовать, все хорошенько проверить. Если усилитель нормально включается, то должен работать и сабвуфер на соответствующем уровне. Если подключения не происходит либо что-то функционирует неправильно, нужно сразу же все отключить и вызвать специалиста. Можно воспользоваться подробной инструкцией, которая идет в комплекте с сабом. Она подразумевает наличие фото – материалов. Кроме того, видео поможет понять процесс установки значительно глубже. Главное понимать, что работа своими руками не потребует вложения больших денежных средств и напротив, если доверить операцию профессионалам, цена не всякого устроит.

Выбор активного сабвуфера

Активный сабвуфер в машину как подключить

Приобрести активный сабвуфер можно почти в любом магазине, где продаются автомобильные запчасти.Однако нужно учитывать, что существует огромный выбор таких устройств:

Пассивный.
Активный.
Отдельный.
Корпусный.

И это еще не весь список. Поэтому у многих новичков во время выбора сабвуфера возникают некоторые проблемы.Прежде чем идти в магазин за покупкой, надо сделать следующее:

Оценить настоящую акустическую систему

То есть, нужно обратить внимание на то, какими являются ее басы. Дело в том, что сабвуфер способен только усилить басы, но не сделать их нормальными

Вообще, прежде чем начинать выбор сабвуфера, следует определиться с тем, какой именно вид подойдет в машину:

Есть отдельные сабвуферы, которые можно разместить на заднюю полку или спинку заднего сиденья.

Корпусные. Их располагают в разнообразные корпуса, имеющиеся в автомобиле.
Пассивные сабвуферы. Это самые примитивные сабвуферы. То есть, представляют собой голый динамик, который сможет работать только за счет дополнительного усилителя звука.
Активный. По своим свойствам он напоминает пассивный сабвуфер. Однако, он оснащен собственным усилителем, обладающим небольшой частотой. Является более популярным по сравнению с пассивными. Стоимость хорошего и качественного саба является довольно высокой, поэтому перед его выбором следует хорошенько подумать.

Не стоит обращать внимание на то, какой визиткой обладают сабвуферы. Ведь каждая фирма говорит, что ее устройство является лучшим, омрачая при этом рекламу других фирм

Но руководствоваться стоит не рекламой, а собственным опытом. Следует смотреть только на репутацию фирмы и внешность покупаемого продукта.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.Итак:

Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

Нюансы подключения сабвуфера к усилителю

Ввиду разных моделей автомагнитол, у автолюбителей часто возникают вопросы, касаемо индивидуальной модели и/или особенностей авто. Например:

Как подключить сабвуфер к усилителю магнитолы с отсутствием линейного выхода?

Такие модели (без тюльпанов) популярны, так как стоят недорого. Тем не менее когда владелец решает изменить и модернизировать акустическую систему, он сталкивается с необходимостью менять магнитолу. Этого можно не делать. Достаточно приобрести адаптер высокого уровня, конвертирующий сигнал. Устройство подключается к выходу магнитолы. На нем уже присутствует линейный сигнал на усилитель. Также адаптер имеет возможность настройки, чтобы звук выходил без искажения.

Как подключить усилитель и сабвуфер в машине через кроссовер?

Устройство играет роль фильтра, разделяя частоты по диапазонам, улучшая качество звучания. Кроссоверы бывают следующих типов: активные, пассивные, а также на одно- и двухполосные. Варианты имеют собственные преимущества и недостатки. Располагают их следующим образом:

Пассивные кроссоверы подключают перед динамиками. Достаточно одного усилителя;
Активные фильтры располагают перед автоусилителями (несколькими). Динамики подключаются к усилителю сабвуфера отдельным канальным проводом.

Цена активного кроссовера (адаптера) выше, чем пассивного ввиду возможности точного воспроизведения срезов частот.

Как подключить два сабвуфера к усилителю?

Для подключения необходимо соединить провода двух сабвуферов “+” к “+” и “-” к “-“

При этом крайне важно, чтобы сабвуферы были одинаковыми, или как минимум тщательно подобраны друг к другу по характеристикам

Как подключить сабвуфер к 4 канальному усилителю?

Подключение сабвуфера к четырехканальному усилителю, в большинстве случаев проходит по стандартной схеме. Просто под сабвуфер выделяется специальный канал, который оптимизирован под передачу низких частот.

Как подключить 2 усилителя в авто

Здесь собрано несколько наиболее часто встречающихся схем соединения сабвуферов. Только при последовательном подключении мы получаем 8Ом, а при параллельном — 2Ома.

Основные принципы. Вариантов соединения много, но принципы всё те же. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Используя доступное пространство, положим элемент на изгиб туннеля, затем добавим элемент, который также был стенкой туннеля и камерой с электроникой. Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

В готовых комплектах межблочных проводов всегда есть кабель управления. Они смогут выдержать Вт.

Терминология:

Процесс создания идеальной аудиосистемы, находится в постоянном усовершенствовании, поэтому любители идут на хитрые приёмы, чтобы добиться своих целей. Подключение пассивного Рассмотрим последовательный алгоритм монтажа устройства. Схемы подключения двух усилителей в авто выполняется в нескольких вариантах, рассмотрим поподробнее каждый из них.

Здесь собрано несколько наиболее часто встречающихся схем соединения сабвуферов. Для укрепления стянем камеру динамика Т-образным элементом. Обязательным условием для любого способа остаётся установка предохранителя, плавкая вставка которого рассчитана на перегорание при увеличении максимального тока на 1, 2 -1, 3.

Нужна помощь. подключение 2 ом-ного сабика!

Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя. Если Вы уже подключили сабвуфер подключение колонок не возможно!

Основные принципы. Если не применять фильтр частот, то на динамические головки подавался бы сигнал всего диапазона частот — от НЧ до ВЧ. Купив сабвуфер или усилитель, проверьте качество штатного провода, идущего в комплекте. Надеюсь с этим все понятно, двигаемся дальше. Типовые схемы аудиосистем в авто: двухполоска (двухполосная аудиосистема)

Мостовое подключение 2-канального усилителя используется в автомобильных системах звука для того, чтобы повысить мощность путем объединения двух каналов в один. Чаще всего такой способ применяется для присоединения 1 и 2 сабвуферов.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Как правильно подключить сабвуфер/сабвуферы с двумя катушками к усилителю

Подключение сабвуферов. Варианты совместного подключения >учебника не двух сабвуферов с двойной катушкой. Смысл в таком подключении отсутствует напрочь.

Всем привет. Подскажите саб macheta 15d4. Две катушки сорок четыре Ом. как подключить его к моноблоку для более сильного давления. Моноблок пока не приобрёл. Не какой конечно к нему подключить моноблок (бюджетный)

Схема#12Работает в два ома.

Парни, у меня Alphard Hannibal SD сто пятьдесят два не Kicx AR 1.350, его конечно не в 1, не в 4, не в 4ом питать не ему ничего не будет, как я понимаю? Тк саб номинал 350вт, при подключении в 4ом усь дает 350вт, в 1ом дает 1000вт, не саб имеет пик 1000втНапротив подключу в один ом, то накрыться может? Не как лучше его подключить?

я что то что же впадлу ответить что ли?

я я не в курсе что ответить. в восемь ом давления не будет. в твоем случае самое удачное подключение через моноблок в два ома. Саб легко спалить недостатком мощности чем ее избытком. То что ты написал — это ты пытаешься сделать систему не по уму а слепить из того что есть. С таким подходом путевого ни чего не выйдет. Встречаются усилы которые не предназначены на два ома, однако практически себя прекрасно чувствую в два ома. крапива кикс кап 29.

И вот так бы сразу, спасибо за ответ, ноэто кончено я знал, просто как ты сказал захотел слепить из того что встречаются, хоть малость будет толк то из того что написал если к 2омам тупо резистор на 2ома за херачить ? Мне вот это интересно… это ради эксперимента на некоторое время, потом саб на 4ома буду брать нашему клиенту остается ровно

теоретически работает. увы как будет практически я не в курсе. ни когда так не пробовал подключать. Тут только методом эксперимента возможно что либо узнать.

Понял, просто блин не гуглить толком точно по моему вопросу не получается, выходит и совсем не то, что надо мне ))

Я бы на практике попробывал в два ома подключить к двух канальнику. Подчас работает норм. Увы вероятность спалить усилитель реально остается.

У меня 2канальный усел слабый 60ват номинал, увы конечно четыре канальник который при 2ом.мостом выдаст около 600ватт номиналом, в инете пишут что вроде каким бы образом справляется усь, и если что он в защиту должен уйти

Меня мучает вопрос, у меня 44ом дин двух катушечный, т е я могу либо в 8ом либо в 2ома, могу ли я подсоеденить его на 2ома плюс через резистор 2ома что бы получить 4ома сопротивление? Будет ли вообще с такой схемой давление чем просто чем с восемь омами? Спрашиваю это поскольку в 2ома боюсь спалить саб вдобавок усел мостом не предназначен в 2ома играть

1 саб катухи одиннадцать как подключить его в два ом?

последовательно : минус не плюс друг с другом, другие минус не плюс на усилитель

Как найти место для саба

Как активный сабвуфер подключить

Хорошее звучание сабвуфера также зависит и от места, где он устанавливается.Чтобы найти оптимальное место в салоне автомобиля (а его здесь немного), нужно выполнить такие основные действия:

Установить сабвуфер на открытом месте, чтобы четко был слышен каждый звук.
Подключить устройство к автомагнитоле. После этого включить любой подходящий трек (желательно, чтобы в нем можно было легко услышать басы).
Воспроизводить мелодию необходимо с некоторым избытком баса, чтобы посмотреть, не перегружается ли система.
Теперь следует найти в салоне место, где звук кажется более приглушенным (например, под сиденьем). Возможно, удастся найти и другие места, где звук будет создавать наивысшее давление.

Выбрать нужно то место, где качество звука получилось бы наиболее подходящим.

Виды сабвуферов и особенности их подключения

Сабвуфер (сокращённо ещё говорят «саб») — специальный динамик (или несколько) для воспроизведения низких звуков. Выбор места установки — сугубо личное дело, но учитывая их размеры это багажник. А вот подключение сабвуфера к магнитоле должно быть правильным и зависит от типа саба.

Существуют сабвуферы пассивные и активные. Пассивный — это обычный динамик или несколько подключаемые к усилителю магнитолы через специальные фильтры. Фильтры представляют собой наборы индуктивностей, резисторов и конденсаторов разделяющие аудиосигнал на составляющие его частоты. Как понимаете выделенные низкие частоты будут поступать именно на сабвуфер.

Пассивный саб имеет низкую эффективность, а его громкость ограничена мощностью автомагнитолы.

Предпочтительней активный саб, который, кроме динамика, содержит ещё и усилитель. Для работы надо на него, кроме аудио сигнала, подать питание. То есть, здесь уже нужны две пары проводов — акустическая и силовая (питание). Это ключевая разница, но есть ещё разные схемы для каждого типа.

Усилитель для сабвуфера

Чтобы сделать сабвуфер самому, нам также нужен усилитель. Потребность в нем возникает только при подключении пассивного сабвуфера к акустической системе автомобиля. Этот тип сабвуфера представляет собой низкочастотный динамик в деревянном коробе. Именно деревянный корпус повышает акустические характеристики динамика и обеспечивает качественный и громкий бас.

Зачем вообще нужен усилитель? Разве нельзя подключить пассивный сабвуфер к акустической системе автомобиля напрямую без усилителя? Нельзя, иначе в системе случится замыкание.

Для пассивного сабвуфера отдельный усилитель будет наилучшим решением. Усилитель подключается к автомагнитоле и получает от нее сигнал. Затем передает его на динамик, который воспроизводит низкие частоты.

Активный сабвуфер уже имеет встроенный усилитель. Такой тип сабвуфера имеет весомое преимущество — покупателю не придется возится с подбором усилителя и его подключением. Однако, в сравнении с пассивным сабвуфером, он также имеет и недостаток — цены на активные сабвуферы могут быть в разы выше.

Стоит отметить, что некоторые автомобильные магнитолы оборудованы встроенным усилителем. В таком случае сабвуфер можно подключать к акустической системе напрямую. Однако, делать это можно только в том случае, если мощность усилителя превышает мощность сабвуфера.

Сабвуфер, который мы делали в предыдущей статье — пассивный, и не имеет встроенного усилителя. Поэтому его нужно докупать, или же в крайнем случае сделать самому. Последний способ подойдет радиолюбителям и энтузиастам, которые любят все делать сами. Мы же на этом останавливаться не будем и пойдем в магазин покупать усилитель.

Следующим шагом будет проектировка и создание корпуса для сабвуфера. Это длительный и непростой процесс, поэтому мы посвятили ему отдельную статью.

Как сделать сабвуфер самому — пошаговая видео-инструкция.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
предохранитель;
конденсатор;
плоскогубцы и кусачки;
изолента;
стяжка;
набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем — это провести силовой кабель к усилителю. С этого и начнем.

Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели — “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор — решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Классификация сабвуферов и способы их установки в машину

Все автомобильные сабвуферы делятся на два больших класса: пассивные и активные.

Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.

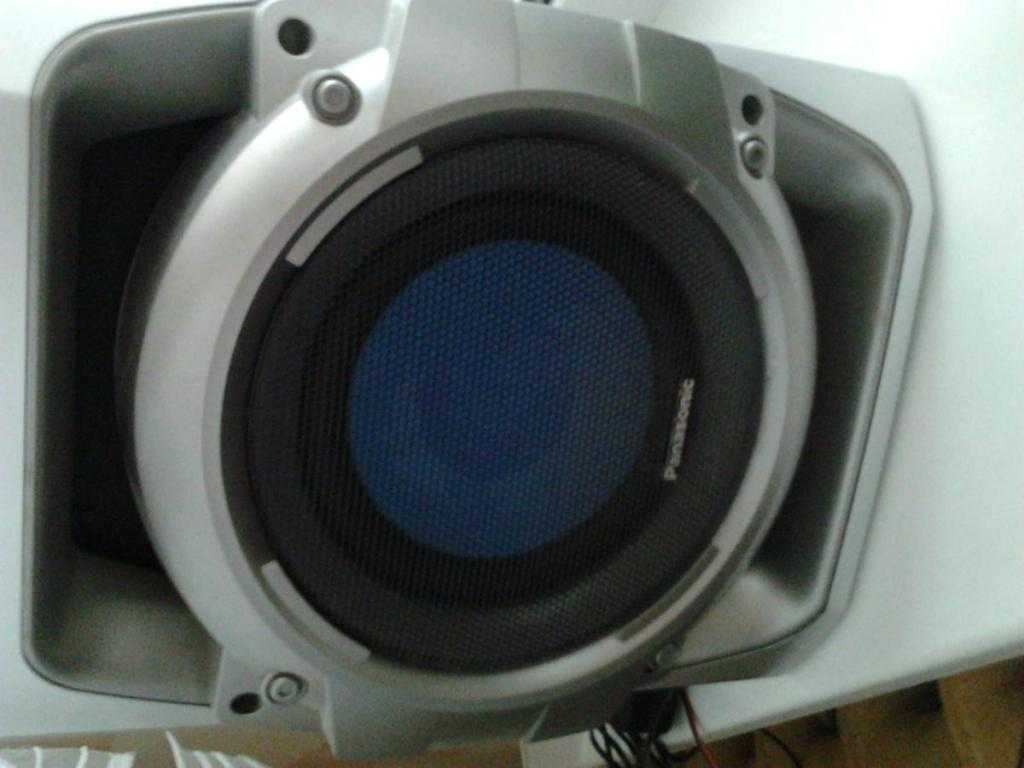

Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда «саб» устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

Во внутреннюю обшивку автомобиля;
В пол багажника;
В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

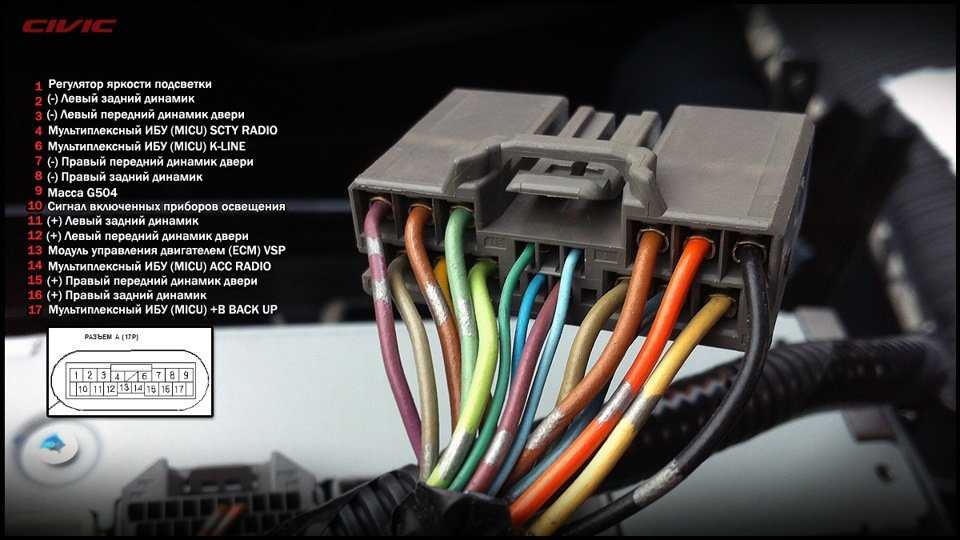

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.
