Как подключить кроссоверы к колонкам авто и для чего они служат

Как подсоединить колонки двухкомпонентных систем

Примерно 80% автолюбителей, которые устанавливают компонентные звуковые системы, ограничиваются установкой дополнительных пищалок. Некоторым этого мало, так как достичь наивысшего качества звучания невозможно без «прорисовки» нижних частот звукового спектра на грани пределов человеческого слуха.

Препятствия на пути распространения колебаний самых низких частот ухудшают качество незначительно. Поэтому работающие в нижней звуковой полосе огромные сабвуферы размещают в багажнике либо на задней полке салона.

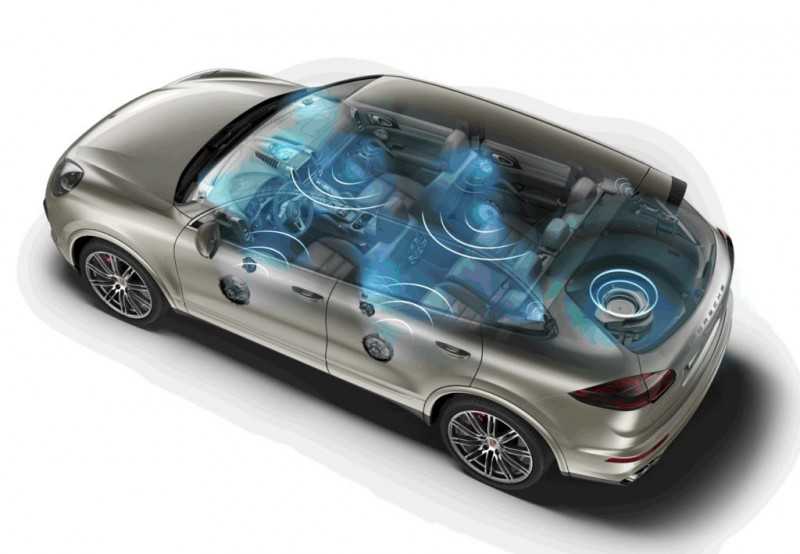

Компонентная система автомобильного звука может содержать от 2 (включая твиттер) колонок на канал до 4, 6 и более

Таким образом, компонентная система автомобильного звука может содержать от 2 (включая твитер) колонок на канал до 4, 6 и более. Практическая реализация зависит от эстетических требований владельца автомобиля, его желания тратить деньги и время на их достижение.

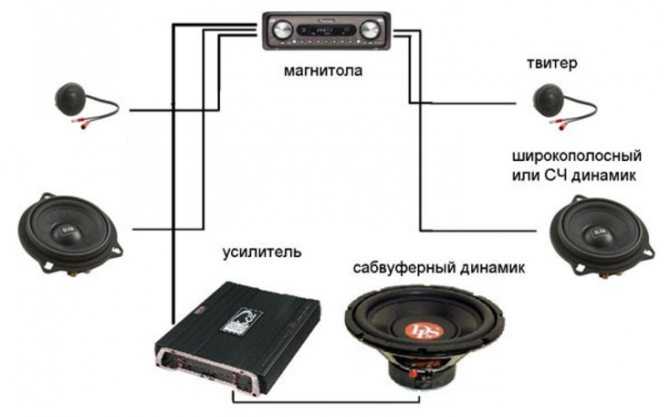

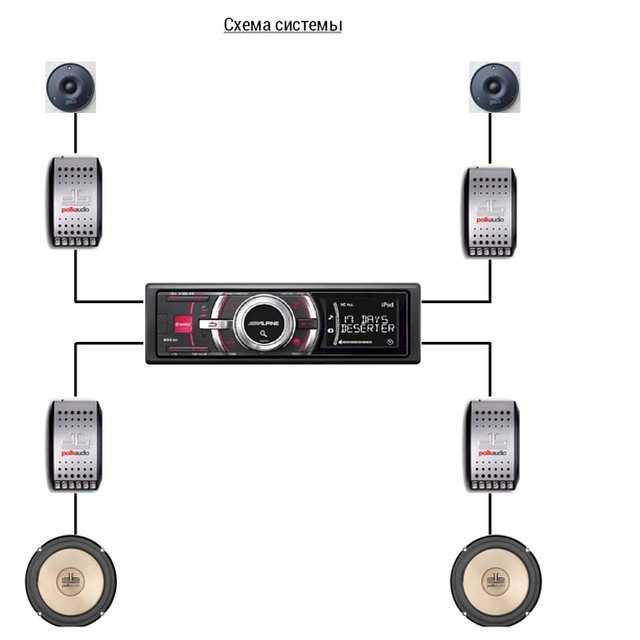

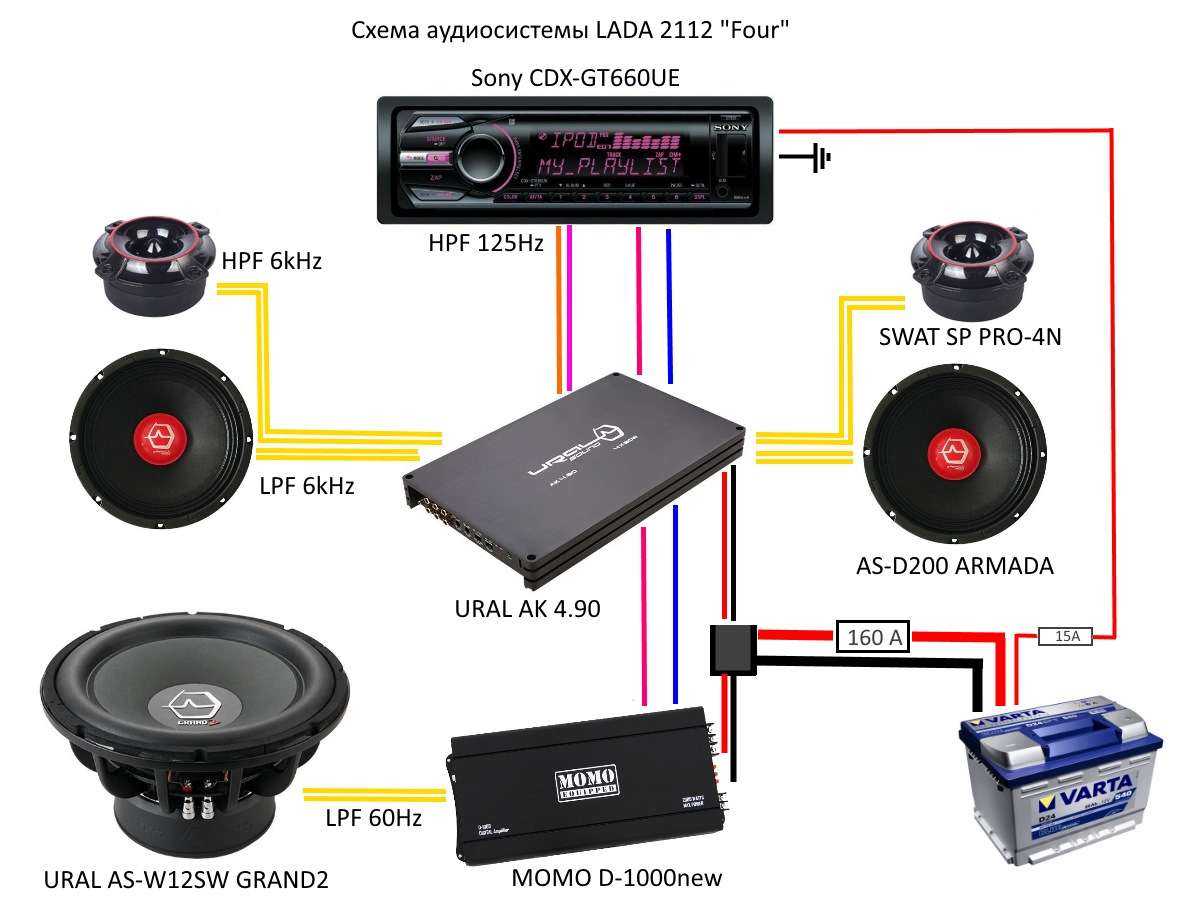

Схема поканального подключения компонентов АС

Все составляющие аудиосистемы соединяются между собой проводами. Слабенькие пищалки можно подключать практически любыми проводами. Совсем другое дело сабвуферы. При мощности 100 Вт динамику потребуется ток около 8 А. Чтобы не ошибиться, лучше всего использовать специализированный акустический кабель сечением провода не менее 2,5 кв. мм.

Для соединения проводов между собой и с колонками в зависимости от особенностей конструкции используют стандартные разъемы, клеммы или скрутку с обязательной пайкой

Провода для подключения колонок прокладывают в малодоступных местах, укрывая под съёмными обшивками по возможности подальше от остальных жгутов. В двери звуковые магистрали заводят через штатные резиновые чехлы-гармошки.

Следуя изложенным выше рекомендациям, любой владелец сможет оснастить свой автомобиль хорошим звуком. Сколько будет использоваться динамиков, где именно они будут устанавливаться — зависит от конструктивных особенностей машины и желания её владельца. А секрет успеха заключается в наличии необходимых комплектующих и аккуратности при выполнении работ.

В акустических системах автомобилей редко используется только один широкополосный динамик. Такая схема применяется только в исключительных случаях, так как один громкоговоритель даёт удовлетворительную звуковую картину, где присутствуют, в основном, средние частоты, а низкий и высокий диапазоны слабые и невыразительные. Компонентная акустика с двумя и более акустическими излучателями требует наличия кроссовера.

Обычно это пассивный фильтр на конденсаторах и катушках индуктивности, выполняющий подавление определённой полосы частот. Ограничитель для твиттера ослабляет или почти подавляет все частоты, лежащие ниже 2 500 Гц, и пропускает высокочастотную составляющую. Фильтр, предназначенный для подключения низкочастотной головки, обрезает частоты выше 150-200 Гц. Таким образом, диапазон воспроизводимых частот делится на две полосы, предназначенные для работы с конкретным динамиком.

Подключение к аудиосистеме

После того, как будет определено место расположения пищалки, в обшивке под ней нужно сделать небольшое отверстие под провода. Подключенные к аудиосистеме провода от пищалок и других колонок также следует спрятать под пластиком салона. Для этого придется его аккуратно разобрать, протестировать автозвук, а затем собрать в обратном порядке обшивку салона. Нужные для такой работы инструменты: отвертки фигурная и плоская (а лучше всего специальные пластмассовые лопатки для снятия обшивки салона), бокорезы, провода, термоусадки или изолента (если есть паяльник, то воспользоваться им будет не лишним) двухсторонний скотч и фонарик.

От магнитолы идут звуковые волны в диапазоне от 5 Гц до 25 000 кГц. Пищалки обладают маленькой инерцией и способны воспринимать звук от 2 000 Гц. Волны низкой частоты для них губительны, а также попадая в «эфир», значительно портят звук. Поэтому подсоединить к магнитоле напрямую вч динамики будет большой ошибкой.

Для того, чтобы отфильтровать низкочастотные волны, можно развести провода твиттера через кроссовер. Он идет в комплекте с компонентной акустикой, либо приобретается отдельно.

Предназначение

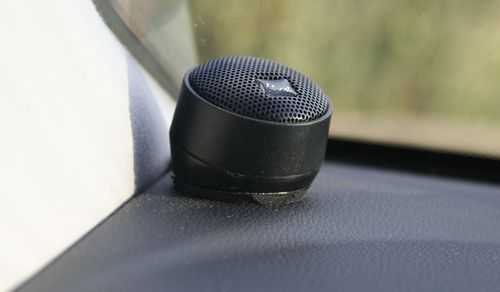

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

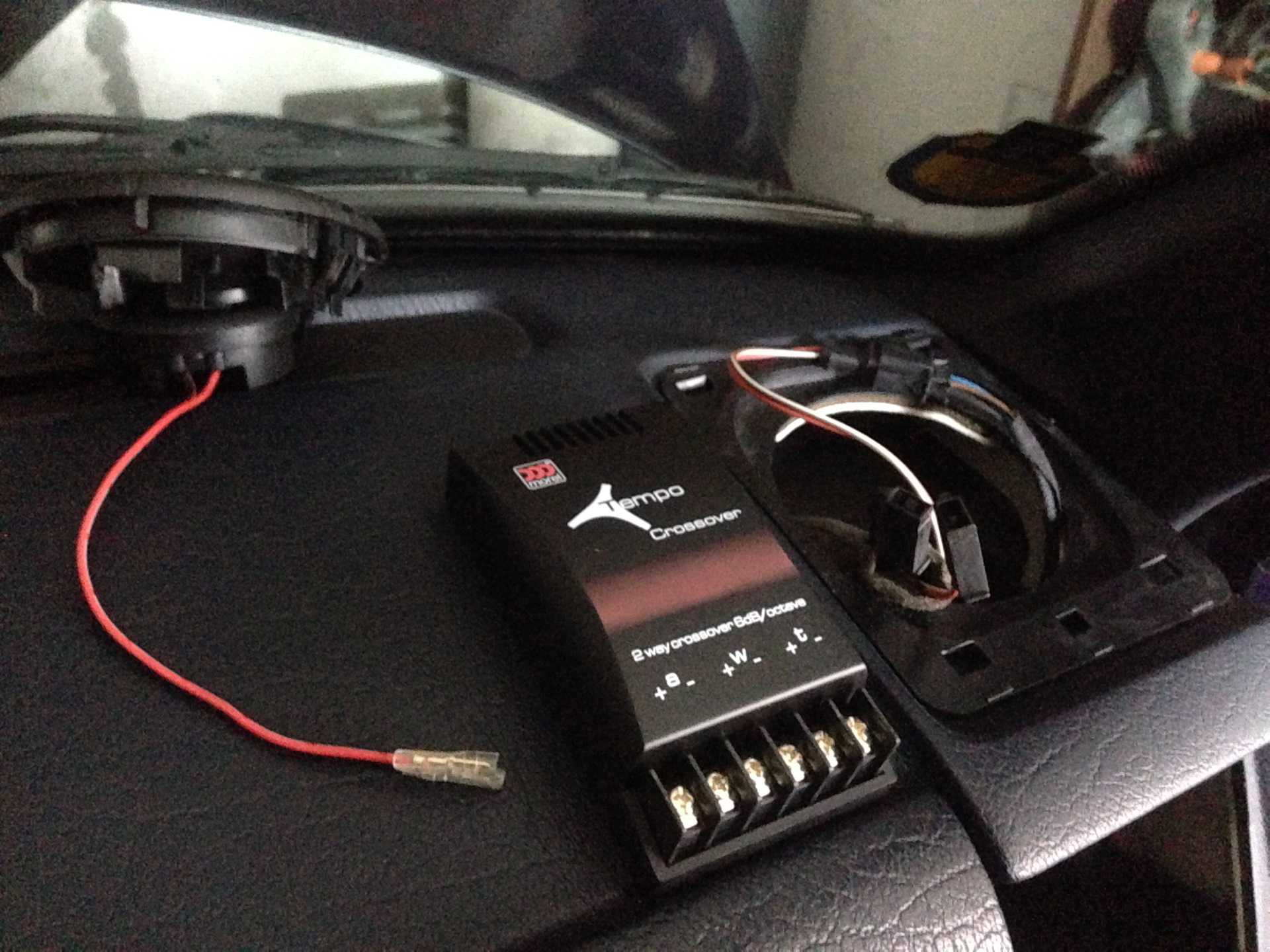

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Правильный выбор динамиков и магнитолы

Для установки в салон автомобиля предназначено, прежде всего, специализированное звуковое оборудование. Производители автомобильных колонок учитывают не только качество звучания, но также непростые условия эксплуатации: вибрацию, запылённость, перепады температуры и прочее.

Можно ли ставить в автомобиль бытовые или эстрадные колонки

Компьютерные и концертные громкоговорители рассчитаны на более щадящие условия. В автомобиле они, скорее всего, долго не проживут.

Кроме того, компьютерным колонкам обычно требуют не только источник звука, но и отдельное питание, без которого они работать не станут, тогда как автомобильные динамики подключаются только к выходу усилителя или магнитолы.

Как правило, колонки целесообразно покупать там, где есть возможность оценки качества звука. Внешний вид не играет особой роли, так как в салоне автомобиля динамики обычно укрыты декоративной сеткой или решёткой.

Выбор подходящих динамиков для авто заключается в определении базовых требований к ним и сопоставлении технических характеристик нескольких моделей одной ценовой категории

Как установить кросоверы для колонок

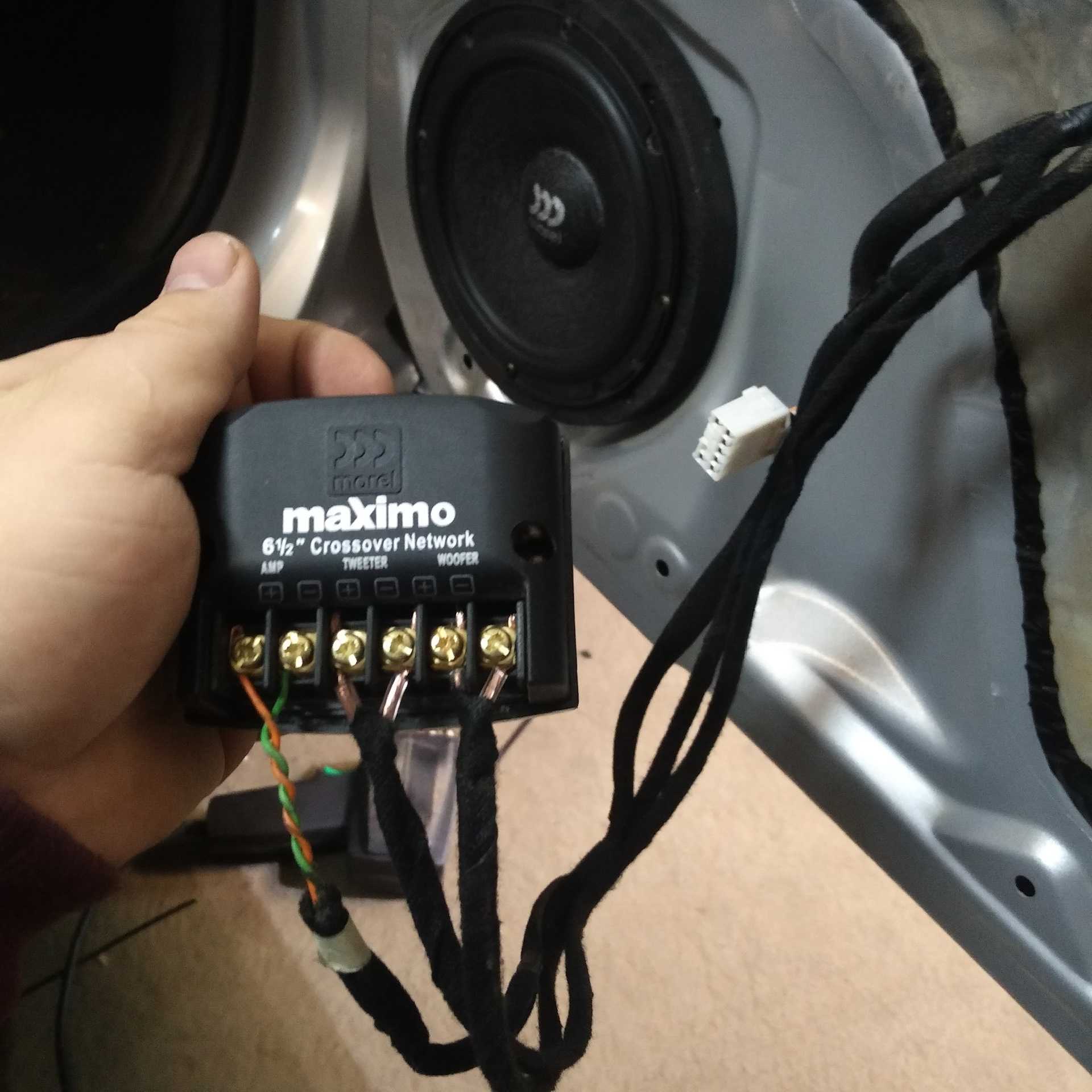

Чтобы не было проблем, как подключить кроссовер для колонок, нужно соблюдать правила монтажа. Нельзя прокладывать вместе силовые и акустические кабели. Это может вызвать низкочастотные наводки в колонках. Такой же эффект вызывает перекрещивание кабелей.Полосовой ограничитель не является устройством, в работу которого требуется какое-либо вмешательство, поэтому блоки можно размещать в любом удобном месте. Главное чтобы туда не попадала пыль, грязь и не было повышенной температуры. Блоки не имеют герметичного корпуса, поэтому негативные внешние факторы могут привести к нарушению внутренних паек и отказу акустической системы. Концы медного кабеля, перед зажимом под винт, желательно облудить тонким слоем припоя. Это снизит окисление меди и возникновение оксидной плёнки. Особенно опасно нарушение контакта между динамиком и усилителем. Отсутствие нагрузки приводит к пробою выходных транзисторов.

Некоторые модификации кроссоверов состоят из двух последовательных фильтров первого порядка. Такие модели имеют на лицевой стороне переключатель ослабления сигнала. При подключении фильтра первого порядка ослабление ненужной полосы частот составляет 6 dB на октаву. Конструкция кроссовера позволяет подключить второе звено и получить ослабление уже 12 dB. При подключении кроссовера к динамикам желательно чтобы органы управления фильтром были доступными.



Важным компонентом в любой качественной системе акустики для транспортных средств является кроссовер, поэтому нужно уметь не только правильно его выбрать, но и знать, как подключить кроссоверы к колонкам. Без этих знаний звучание музыки в транспортном средстве будет далеко от идеала, что для многих равняется испорченным поездкам.

Подключение динамиков через кроссовер

Очень важным при включении динамиков через полосовой фильтр является сечение проводника. Оно напрямую зависит от мощности акустической системы и сопротивления динамической головки.Если опустить все расчёты получится, что для акустической колонки мощностью 100 ватт и сопротивлением 4 Ом нужен кабель с минимальным сечением 2,0 мм2. Чем меньше сопротивление акустики, тем больший ток будет протекать в цепи. При подключении громкоговорителей рекомендуется брать 20% запас по сечению кабеля.

Подключение кроссовера к колонкам должно выполняться только настоящим медным проводом. Особенно опасным при соединении элементов звуковой системы является использование дешёвого кабеля от некоторых китайских производителей. Вместо меди они используют медный сплав или обмеднённую сталь. То и другое категорически противопоказано в автомобильной акустике.Кроме низкого качества звука будет неконтролируемый нагрев соединительных проводов, что может привести к опасным последствиям.

Как подключить динамики к магнитоле авто

Прежде чем приступить к установке и подключению динамиков, нужно определиться с местом их монтажа. В зависимости от автомобиля, под колонки могут быть предусмотрены места с завода. Передние динамики рекомендуется монтировать по краям торпеды либо в дверях. Оба варианта хороши, но второй является наиболее популярным, поскольку закрепить динамические головки можно надёжнее. Кроме этого, в корпус двери можно встроить акустический подиум. В обязательном порядке измеряется диаметр колонок, после чего размеры переносятся на двери, например, острым ножом. Желательно, для того чтобы перенести размеры, использовать лекала.

Что касается второй пары динамиков, то их располагают в задней части салона. В основном для этих целей используется задняя полка либо двери. В любом случае монтаж предполагает некоторые доработки. Штатная полка автомобиля представляет собой декоративный элемент и для установки динамиков её потребуется снять и установить колонки с подиумами. Только в этом случае можно рассчитывать на качественный звук и отсутствие скрипов, дребезга и т. п.

Выбор проводов

Для подключения динамиков рекомендуется использовать акустические провода сечением 1,5–4 мм². Несмотря на то что по сравнению с магнитолой и динамиками они имеют невысокую стоимость, не стоит пренебрегать их качеством. Прежде всего, нужно знать и учитывать, что провода, идущие в комплекте с акустической системой, непригодны для нормальной работы колонок: они имеют сечение 0,25–0,5 мм². Такой проводки будет достаточно только для подключения динамических головок малой мощности (до 15–20 Вт). Все дело в том, что ВЧ сигнал в проводе распространяется по его поверхности. Используя провода малого сечения, ухудшается не только качество, но и громкость звука.

Акустические провода следует выбирать сечением 1,5–4 мм², что зависит от мощности сигнала. Не стоит использовать провода, идущие в комплекте с акустикой из-за малого сечения, что негативно отразится на качестве звучания

Нужно учитывать и тот факт, что акустические провода имеют маркировку, могут иметь как две, так и четыре пары, быть однотонными либо с чёрной полосой. Соединение однотонного проводника выполняют с широким контактом динамика, с чёрной маркировкой — с узким. Если акустика имеет малую мощность (до 20 Вт), то минус для боковых и задних колонок можно использовать общий. Для систем большей мощности, «+» и «-» должны подаваться на каждый динамик отдельно, при этом минусовой провод нельзя соединять на кузов автомобиля. В противном случае звук будет с искажениями. В основном материалом изготовления жил акустических проводов является медь и алюминий. Использовать медь предпочтительнее, поскольку на соединениях она окисляется меньше, но и стоит по сравнению с алюминием дороже. Есть и более дорогие провода — серебряные.

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

• широкополосные;
• коаксиальные;
• компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Отдавать предпочтение тем или иным динамикам нужно в зависимости от преследуемых целей

Для чего предназначены пищалки

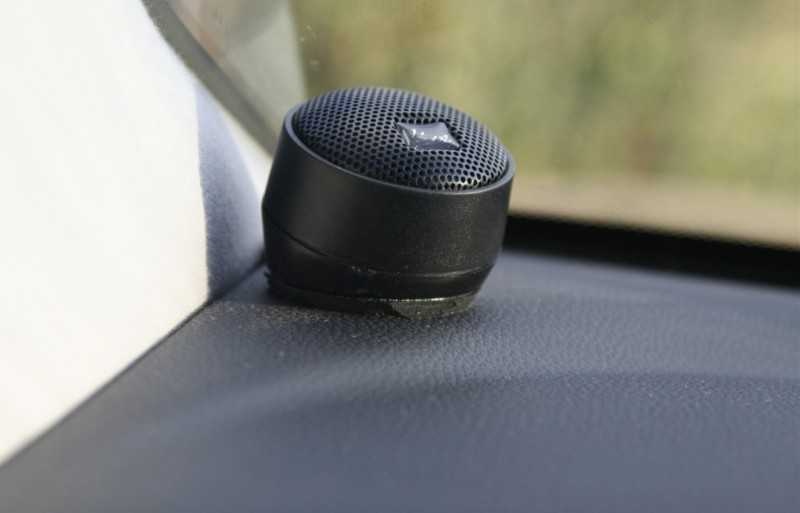

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Пищалки в автомобиле предназначены для воспроизведения звуков высокой частоты, а устанавливают их в боковые стойки лобового стекла, двери, на торпедо

Как избавиться от свиста в динамиках

Свистящий звук в динамиках раздражает, чтобы избавиться от этой проблемы нужно разобраться в причинах и устранить их.

Что может провоцировать:

1. Магнитола (Головное устройство, оно же ГУ).

1.1. Достань магнитолу 1.2. Если Pioneer — попробуй тонким проводом замкнуть корпус ГУ и внешнюю «юбку» RCA-разъема. Если фон пропадет — неси ГУ в сервис (менять сгоревший предохранитель линейных выходов). И больше не «перетыкай» межблоки при включенном ГУ\усилителе. Кстати, такое возможно и при кратковременном КЗ выходов усилителя. 1.3. Проверь надежность подключения DIN-разъема (и вообще всех разъемов ГУ). 1.4. Попробуй отключить антенну. 1.5. Проложи любым подходящим проводом плюс и минус на ГУ с аккумулятора напрямую. 1.6. Фонить и трещать на увеличении и уменьшении громкости, может от плохого контакта питания (и плюсового и массы).

2. Усилитель (и).

2.1. Попробуй поменять местоположение усилителя (лучше всего вытащить его за пределы салона). Например, усилитель в багажнике может ловить фон от бензонасоса\его проводки. Перенос на другую сторону багажника поможет убрал фон. 2.2. Попробуй выкрутить гейн «в ноль» — фон остается? Становится тише или нет? 2.3. Корпус усилка с массой кузова соприкасается? Так нельзя, переделывай. 2.4. Отключи провод ГУ-REMOTE от усилителя и вместо него кинь «+12В» любым подходящим проводом. 2.5 Экран межблоков (хвостики).: 2.5.1 При наличии одного хвостика в межблоке (тоненькая такая жилка), он должен быть замкнут на массу ГУ (не усилителя!). 2.5.2 Хвостики экрана (не земля!), идущие из межблочных кабелей заминусуй в места минусов всех усилителей. 2.6. Если немного шатается RCA-разъем усилителя — возможно плохой контакт, необходима пропайки разъемов изнутри усилителя.

3. Межблочные кабели.

3.1. В первую очередь — перепроложить другие межблоки по воздуху, лучше вне салона машины. 3.2. Если нет возможности — отключить их от ГУ и усилителя и прозванивать на предмет обрыва\плохого контакта\КЗ с кузовом. Потом менять положение, слушать фон и перекладывать.

4. Кроссоверы. 4.1. Попробовать переместить кроссоверы в другое место (лучше перемещать и слушать изменения в фоне).

5. Динамики и акустические провода. 5.1. Прозвонить каждый провод на предмет замыкания с массой кузова.

6. Доп. оборудование. 6.1. Наводки бывают от ксенона, парктроников и прочего доп. оборудования.

7. Питание системы в целом.

7.1. Все земли должны быть сведены в одну точку, иначе будет земляная петля. Прокинь массу ГУ к массе усилителей. 7.2. Устрани контакт ВСЕХ! компонентов (без исключения!) системы с кузовом авто, то бишь с МАССОЙ. 7.3. Подтяни клеммы на АКБ.7.4. Попробуй временно заменить АКБ. 7.5. Попробуй временно заменить свечи и высоковольтные провода.

Еще по этой теме очень хорошо в свое время сказал Басик (Внимание: в видео присутствует ненормативная лексика!):

Надеемся, что эти советы помогут вам устранить скрип в динамиках, и вы сможете насладиться качественным звуком в своем авто.

Информация подготовлена агентством автомобильных новостей «Автолайн»

Активные и пассивные

Еще одна классификация – это пассивные и активные. Главное отличие между этими двумя видами заключается в компонентах, из которых они состоят.

Активные состоят из таких компонентов, которым необходима постоянная работа питающих источников. Это, например, микроконтроллеры, усилители и другие элементы.

Что же касается пассивных, то они создаются из таких элементов, которые не нуждаются в питании, например, катушки, а также конденсаторы, резисторы.

Еще одно отличие заключается в том, что активные могут быть монтированы лишь перед усилителем, а у пассивных выбор больше – их можно монтировать и перед самим динамиком.

Отличия между активными и пассивными кроссоверами

Начнём сравнение с пассивного кросовера. Из практики известно, что пассивный кроссовер является самой распространенной и чаще всего встречающейся на рынке разновидностью. Исходя из названия, можно понять, что пассивным не требуется дополнительное питание. Соответственно, владельцу транспортного средства проще и быстрее установить аппаратуру в своей машине. Но, к сожалению, быстрота не всегда гарантирует качество.

Они редко встречаются в качестве отдельной аппаратуры, но в любом автомобильном усилителе, как составная часть присутствует активный фильтр. Из-за пассивного принципа схемы системе требуется забирать часть энергии из фильтра на обеспечение его работы. При этом реактивным элементам свойственно изменять сдвиг по фазе. Конечно, это не самый серьезный недостаток, но владелец не сможет тонко корректировать частоты.

Избавиться от этого недостатка позволяют активные кроссоверы. Дело в том, что, хотя и устроены они куда сложнее пассивных, но в них поток аудио фильтруется значительно лучше. Благодаря наличию не только катушек и емкостей, но и дополнительных полупроводниковых элементов, разработчикам удалось значительно уменьшить размеры устройства.

Они редко встречаются в качестве отдельной аппаратуры, но в любом автомобильном усилителе, как составная часть присутствует активный фильтр.

Инструкция как подключить пищалки к авто пошагово

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

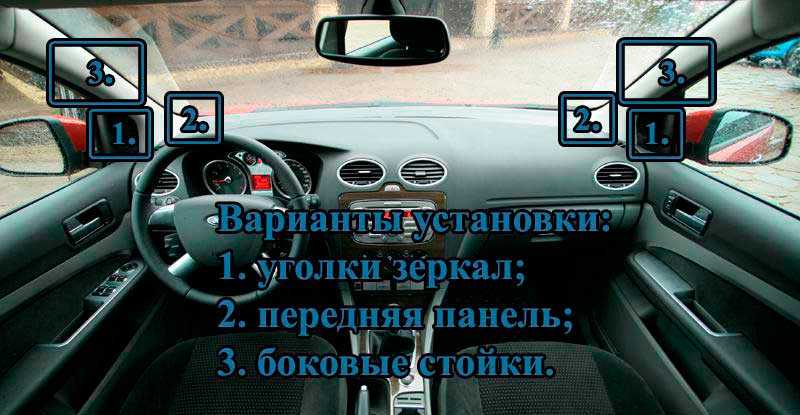

В каких местах рекомендовано устанавливать высокочастотные динамики?

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

• Уголки зеркал. В процессе поездки они не будет вызывать дополнительный дискомфорт. Притом красиво впишутся в интерьер транспортного средства;
• Приборная панель. Монтаж можно выполнить даже с помощью двухстороннего скотча;
• Подиумы. Здесь есть два варианта. Первый – поставить твитеры в штатный подиум (который идёт в комплекте с пищалкой), второй – изготовить подиум самостоятельно. Последний случай более сложен, но при этом гарантирует более качественный результат.

Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

1. каждый твитер направляется на слушателя. То есть, правую пищалку направляют на водителя, левую – также на него;
2. Диагональная установка. Другими словами, твитер справа направляется на левое сиденье, в то время как левый динамик – на правое.

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Схемы подключения

Качественный автозвук обеспечивает правильно подобранная частота среза. Если для акустики используется трехполосный кроссовер, то в этом случае определяется 2 частоты среза: 1 — для разницы низких и средних частот, 2 — для фильтрации средних и высоких.

Активный тип усилителя является встроенным оборудованием, поэтому для установки стереосистемы необходимо просто выбрать наиболее подходящее место в машине. Пассивный можно подключить самостоятельно, для этого используется простая схема:

1. Необходимо установить в салоне автомобиля подходящие колонки.
2. Подсоедините динамик к клеммам устройства на входе.
3. Чтобы подключить кроссовер к колонкам авто, необходимо смотреть на маркировку.

Обозначения входов для динамиков:

• Wf — широкополосной;
• Sw — сабвуфер;
• Mw — мидвуфер;
• Tw — высокочастотный.

Упрощенным вариантом подключения является последовательное соединение высокочастотных динамиков с широкополосными. Катушка из тонкого провода присоединяется параллельно твиттерам. Этот вариант позволяет подключить пищалки без кроссовера.

В этом случае усилится звук высокочастотных колонок, но низкочастотные и среднечастотные будут слегка ослабляться. Все зависит от толщины выбранного провода в катушке. Чем он будет тоньше, тем выше будет сопротивление. Альтернативная схема подключения динамиков обеспечит естественным и качественным звуком любую аудиосистему.

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок

Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям
