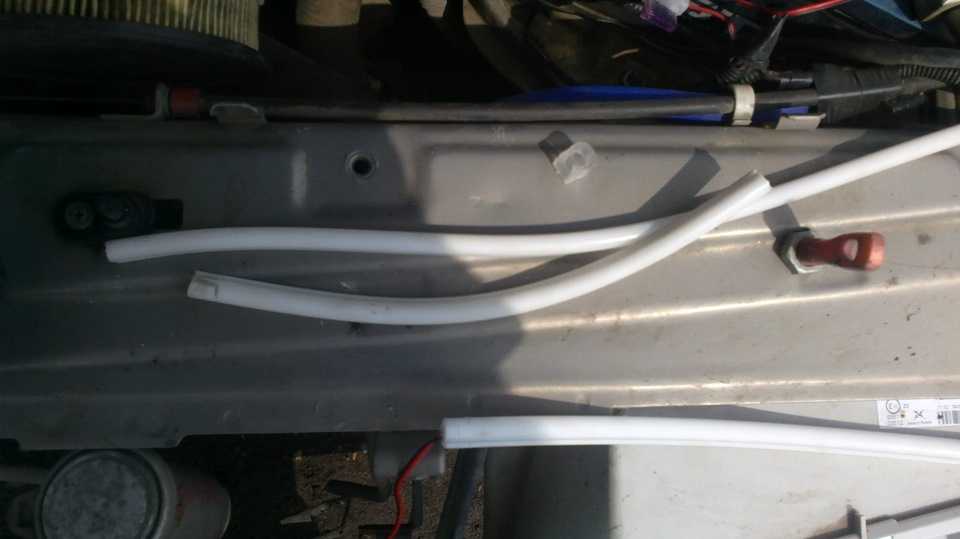

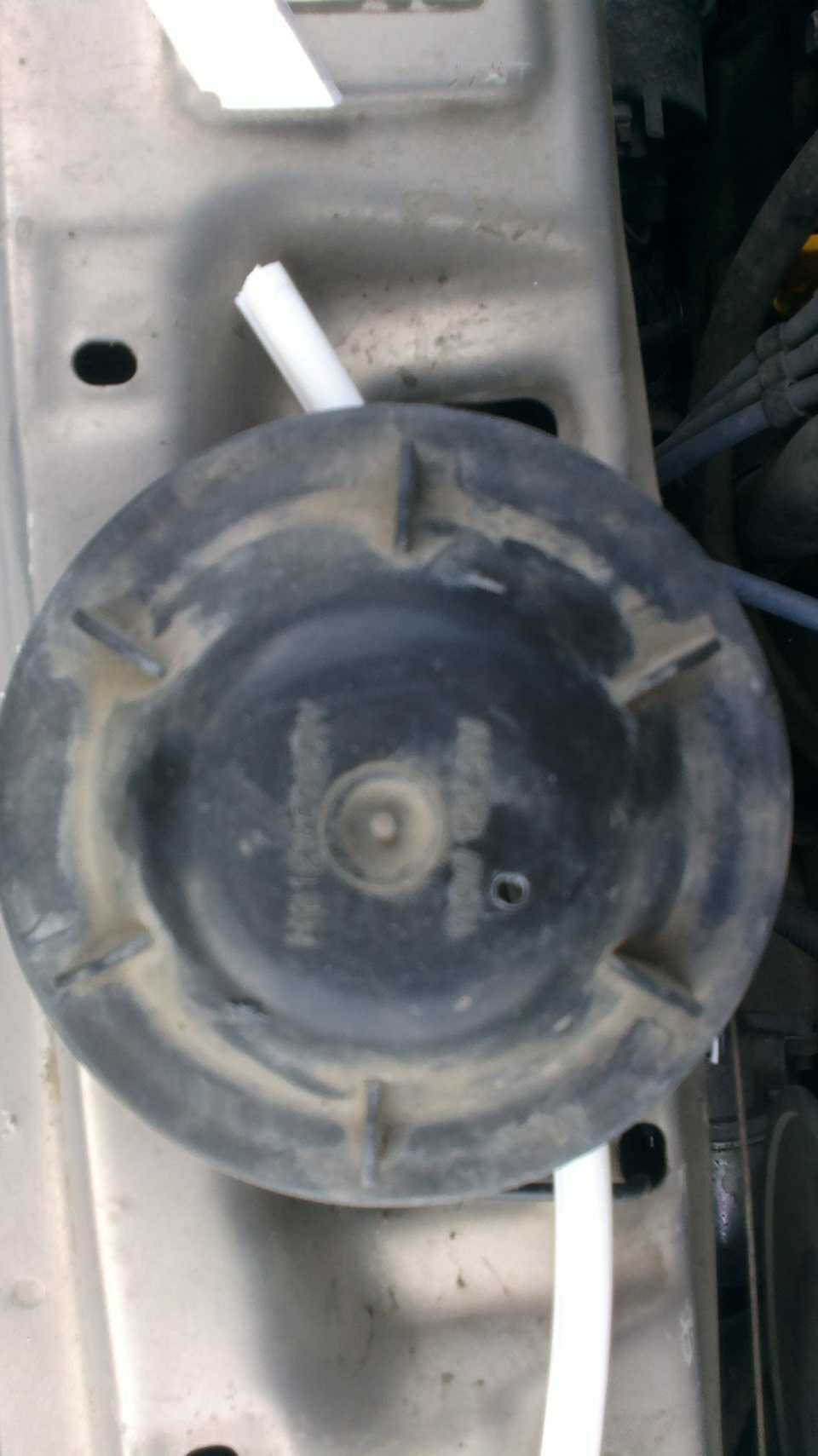

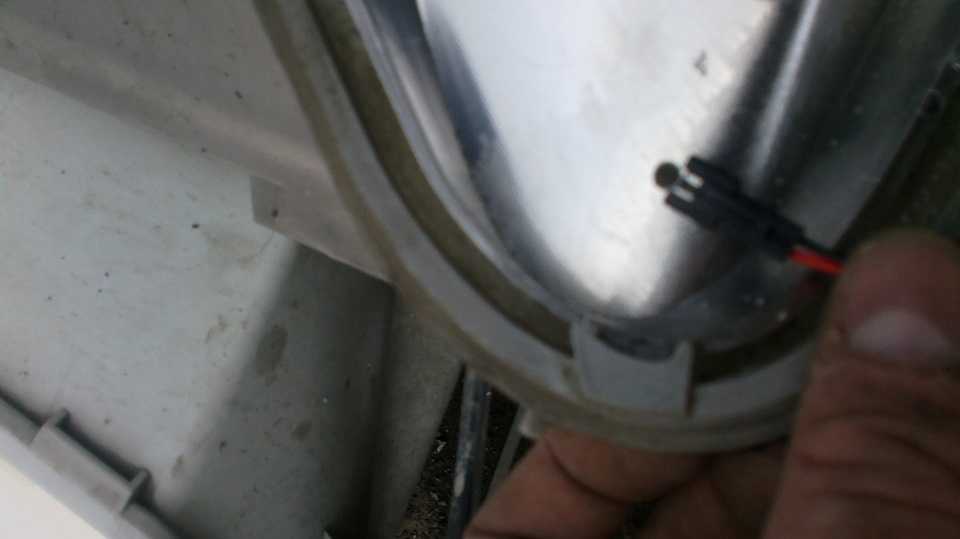

Гутен так всем читающим! Дождался наконец то свободного выходного и установил гибкие ДХО в фару. Много читал, что при разборе фары надо и феном греть и герметик срезать чтоб стекло отошло от корпуса, у меня все вышло проще — достаточно было снять защелки) Много времени не заняло часа полтора примерно, только еще полтора часа где то думал как прилепить их к отражателю ибо силикон не держится даже на отличном двухстороннем скотче( засверливать отражатель было неохота. Подсказал подъехавший знакомый насчет лески, он же ее и привез) В общем не прилагая больших усилий стал еще чутка довольней))

Классификация ДХО

Фары дальнего света – самый эффективный способ использования. Такой тип фар установлен на каждом автомобиле, употреблять его стоит только при отсутствии встречных автомобилей, во избежание их ослепления, и лучше в ночное время суток.

А вот как аналог для ДХО, в дневное время, можно использовать дальний свет в полканала, вариант интересен тем, что обеспечивает броскость, а благодаря неполной мощности использования снижается энергопотребление.

При правильном подключении дальний свет можно использовать на 30%, и сделать включение автоматическим, чем и пользуется большое количество автомобилистов. Но стоит быть предельно осторожным и внимательным, так как для использования фар дальнего света требуются определенные знания и квалификация.

Фары ближнего света –  самый распространённый способ, который применяют как ДХО. Так как данные фары не требуют дополнительной настройки и вмешательства со стороны водителя. Просто включи, и можно двигаться. Минусом использования ближнего света является высокая энергопотребляемость, что может сказаться на заряде аккумулятора. Так же, согласно законодательству, использование ближних фар в качестве аналога дневных ходовых огней разрешено.

Противотуманные фары – название говорит само за себя, данный вид габаритов не рассчитан на использование в качестве ДХО, он разработан для использования в туманную погоду и при недостаточной видимости. Безусловный плюс – это конечно энергопотребляемость. Минусом такого варианта является то, что фары расположены слишком низко и свет таких фар, зачастую желтый, что снижает видимость в дневное время суток. Так же мощность фар ниже, чем в других вариантах. Тем не менее использование данного типа габаритов, в качестве аналога ДХО, не запрещено.

Дополнительные (независимые) фары – самый идеальный вариант для использования габаритов как ДХО. Такие фары предназначены для дневного освещения. Как уже говорили, такие фары на многих автомобилях не установлены штатно, именно в этом минус такого варианта. Для подключения и установки потребуются определенные затраты. Так же необходимо будет вносить изменения в конструкцию заводской сборки автомобиля, чего не стоит делать самостоятельно, без опыта и навыков в таком направлении. Безусловные плюсы — это долговечность, яркость, минимальное потребление энергии.

Есть ламповые и светодиодные вариации дополнительных фар. Безусловный плюс, да и наверно единственный, ламповых изделий – это дешевизна. Светодиодные ходовые огни имеют такие преимущества: как низкая потребляемость энергии, высокая яркость и длительный срок службы. Так же светодиодная вариация гораздо меньше слепит встречных водителей.

При покупке дополнительных фар советуем обратить внимание на такие марки, как

1. Philips LED DayLight8
2. HELLA LEDayFlex 8,
3. Osram Led Riving FOG
4. EgoLight DRL-D70/DRL-120Р18

Данные модели зарекомендовали себя качественным производством, удобством и относительно небольшой стоимостью.

KIA Ceed JD Норм Бричка › Бортжурнал › Гибкие ДХО. Инструкция по применению.

Доброго времени суток, Господа!

Занявшись ребилдом своей оптики, решил поставить в фару гибкие ДХО. Ну и естественно перед тем как что-то инсталлировать в свою машину, разобрался — что это и как оно работает. Этим хочу поделиться и с Вами.Не совру, если скажу, что рынок просто изобилует данным товаром. Существует куча вариаций упаковки (от красивой и, не побоюсь этого слова, добротной упаковки до обычной картонной коробки), цветов, режимов работы, длинны и даже устройства самой ленты.

Кто-то заявляет, что продукт корейский, кто-то, что китайский, кто-то, что чуть ли ни немецкий, по-моему всё один и тот же китай)

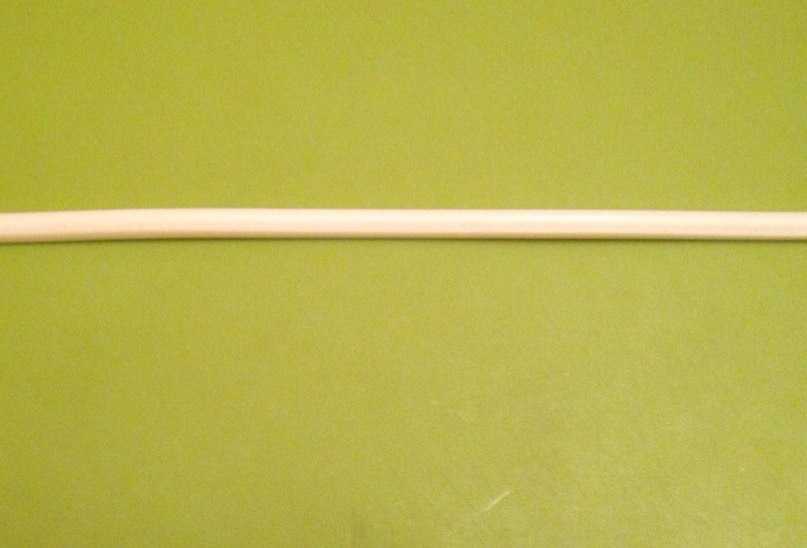

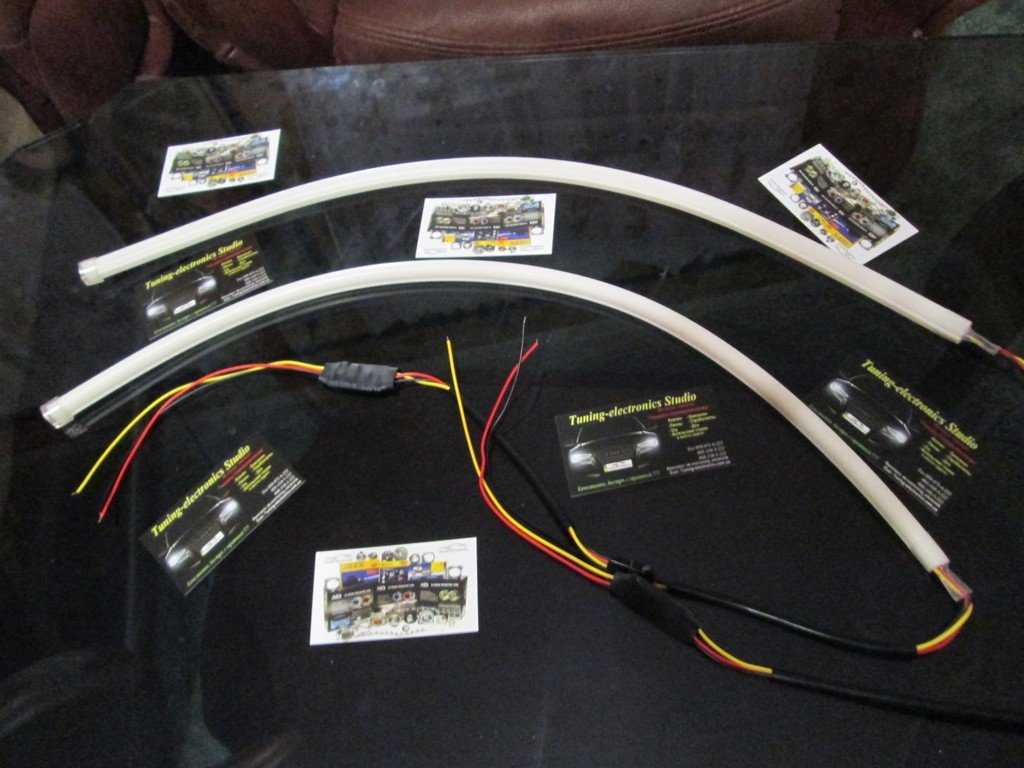

Как правило, стандартный состав набора с гибкими ДХО это:— лента ДХО— комплект крепёжных винтов— комплект крепёжных лапок— контроллер управления

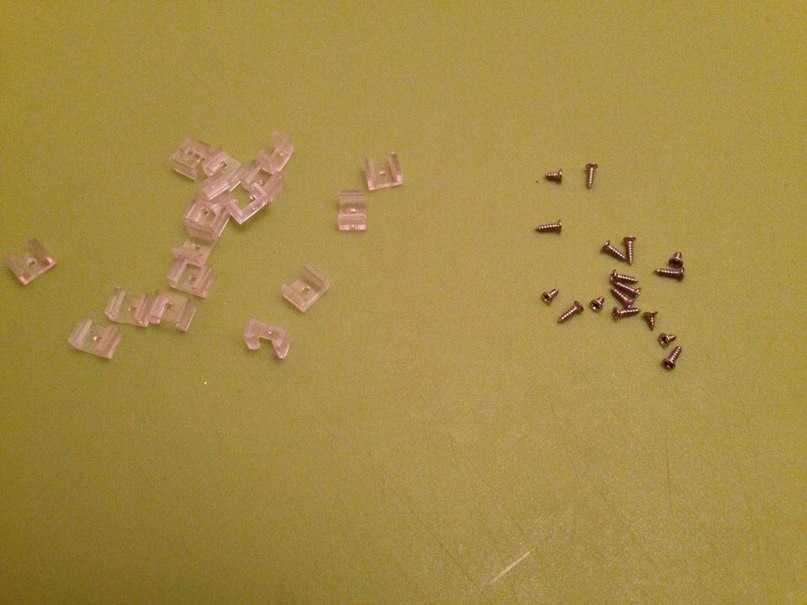

Теперь несколько подробнее.В комплекте идёт щедрое количество крепежа, для монтажа хватает сполна.

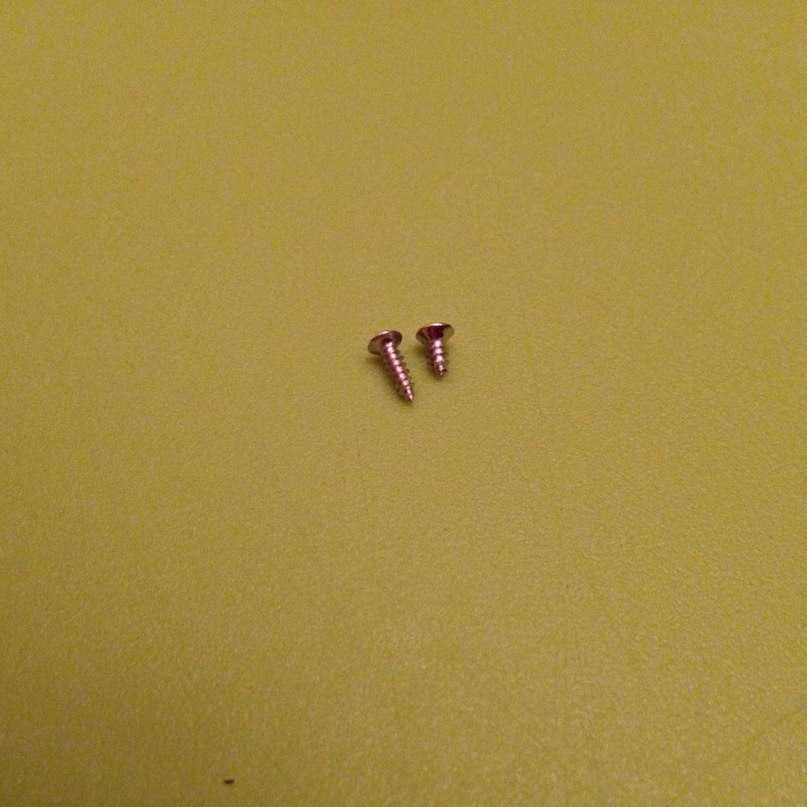

Крепёжные винты, как я понял, у каждого производителя своей длины, у меня в руках оказалось 2 комплекта и размеры винтов довольно сильно различается.

Но, в принципе, их длины хватит для надёжного крепления лапок.

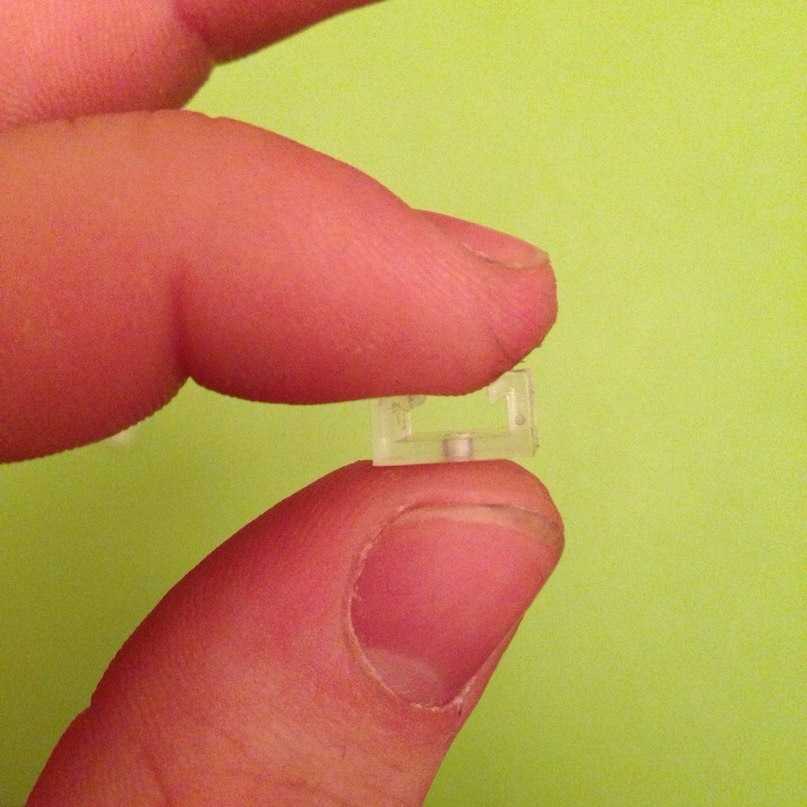

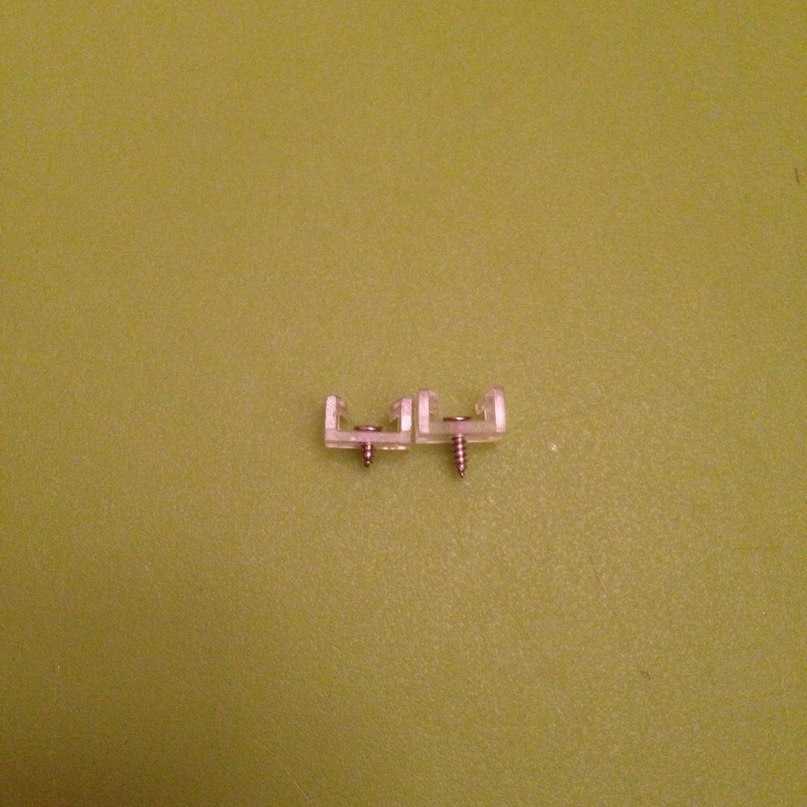

Сами крепёжные лапки отлиты из бесцветной смолы.

Закусывают ленту они довольно крепко, от тряски и вибрации не выскочит.

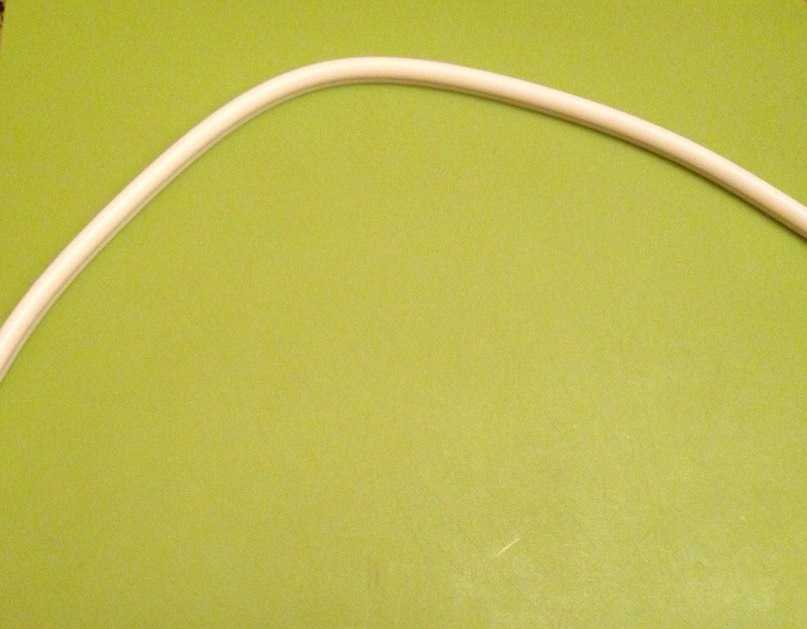

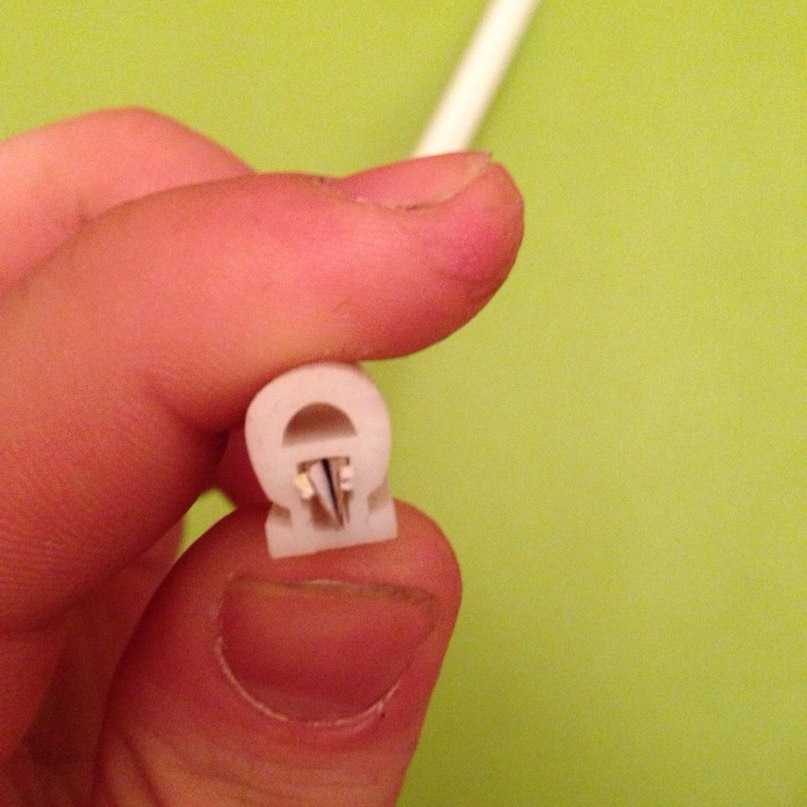

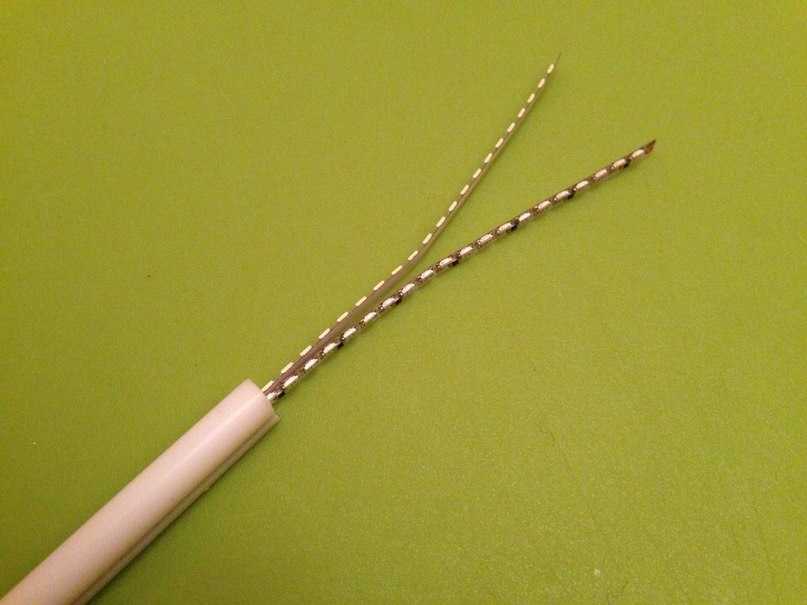

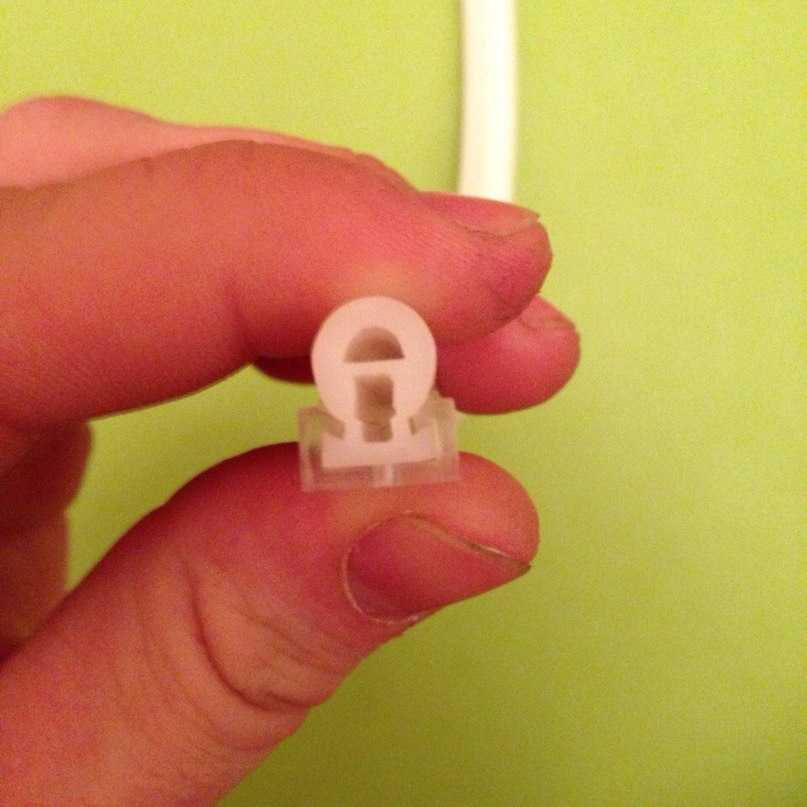

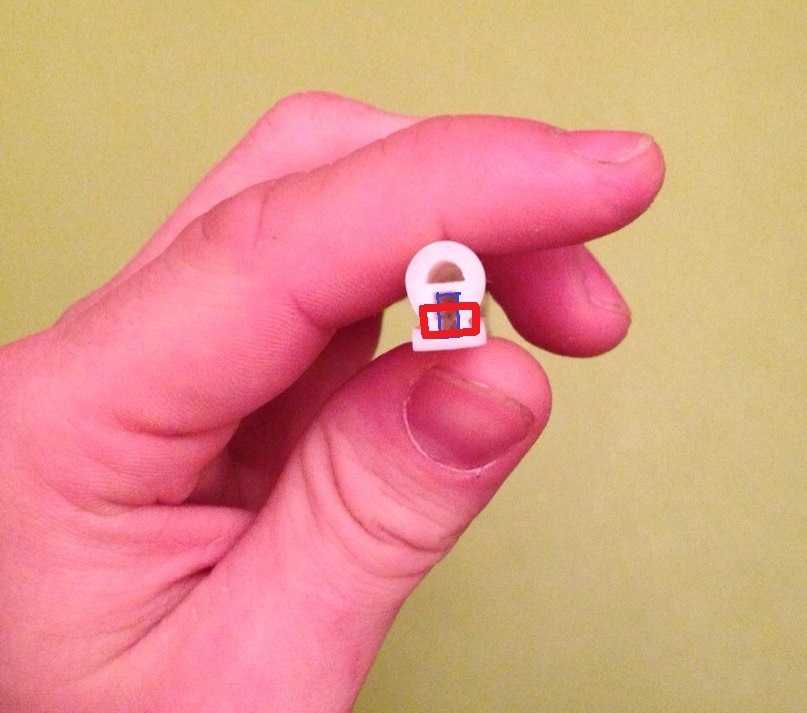

Корпус ДХО представляет собой мягкую силиконовую трубку омегаобразного профиля с двумя полостями внутри.

В одной из них установлена одна или две диодные ленты ( в зависимости от вариантности исполнения),

а вторая полость является рассеевателем.

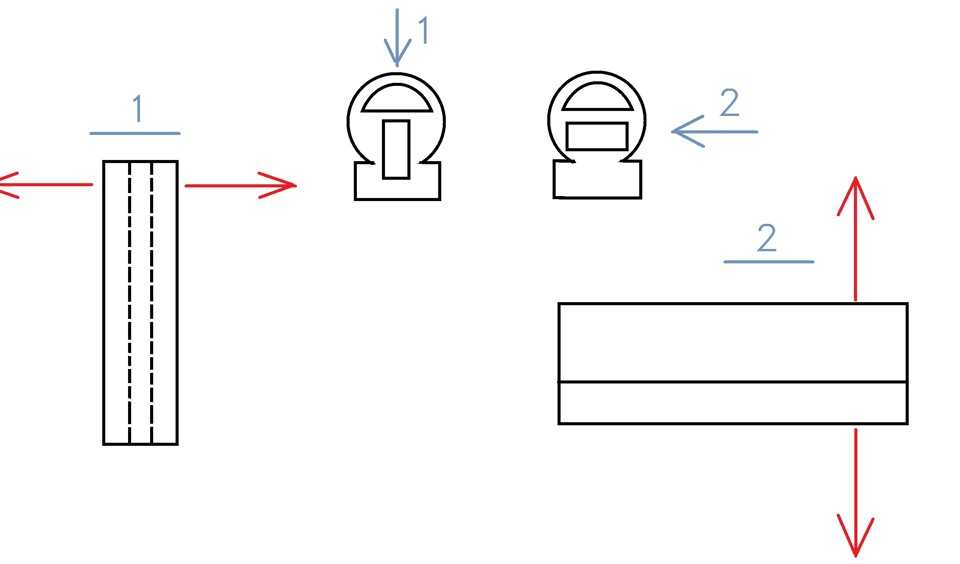

Кстати, как оказалось, диодная лента также может быть установлена по разному, вертикально, как в нашем случае (выделено синим) или же горизонтально (выделено красным).

А сделаны такие вариации ввиду разных изгибов ленты при монтаже, так как последний способ установки крайне негативно воспринимает изгибы вдоль оси основания. Ровно так же негативно первый способ воспринимает изгибы поперёк оси основания. На схеме изобразил рекомендуемые направления изгиба при вертикальном и горизонтальном расположении диодной ленты.

Что касается самих лент, качество их вполне приемлемое, по крайней мере мне в руки попали весьма неплохой пайки) Естественно их можно укорачивать, последовательно отрезая по 3 диода.

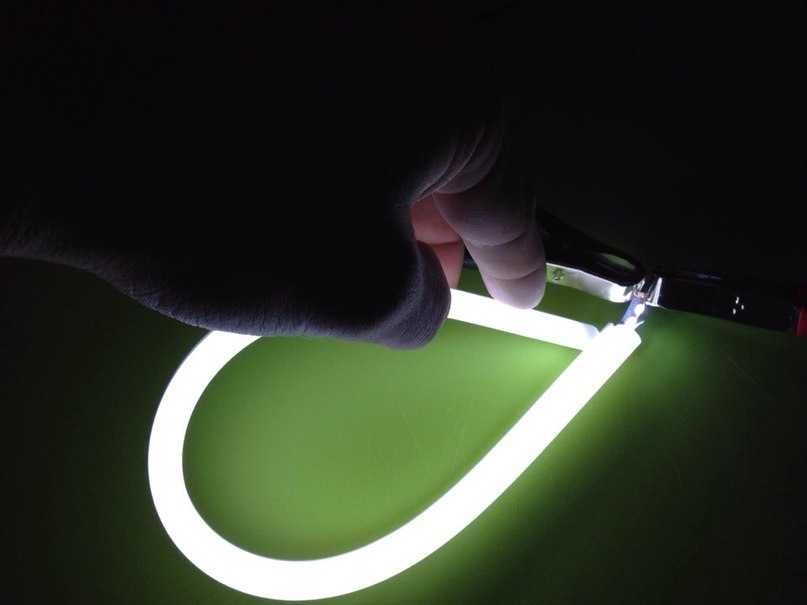

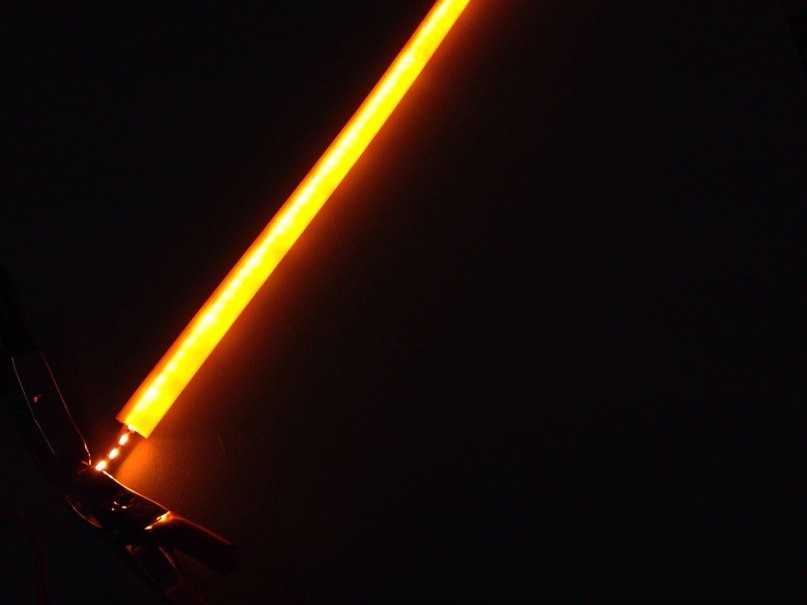

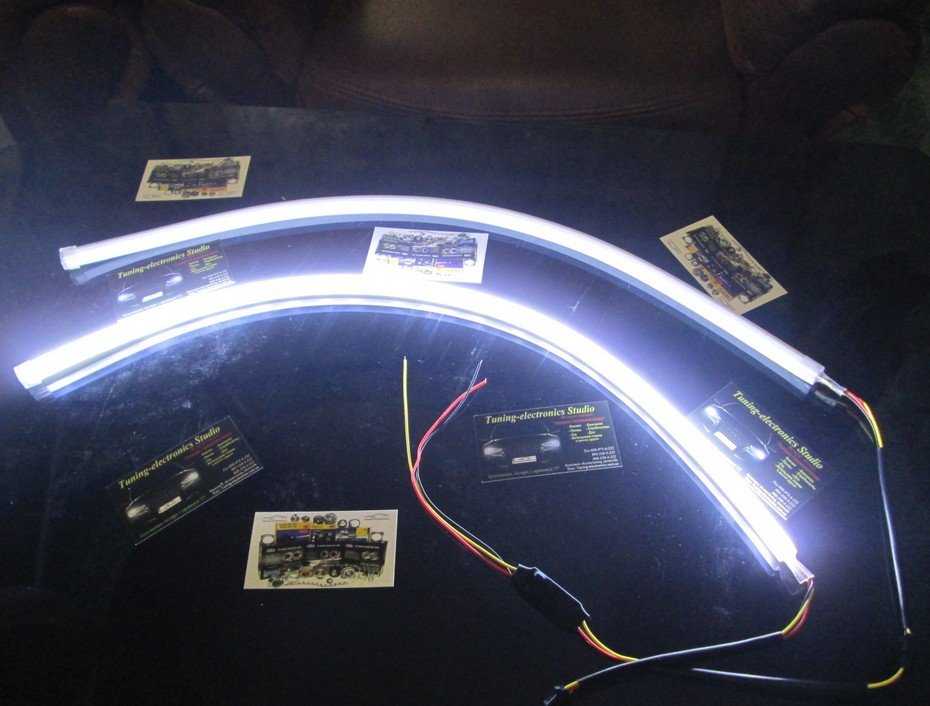

Светят достаточно ярко и равномерно.

При изгибе свет и цвет не искажается и остаётся таким же равномерным.

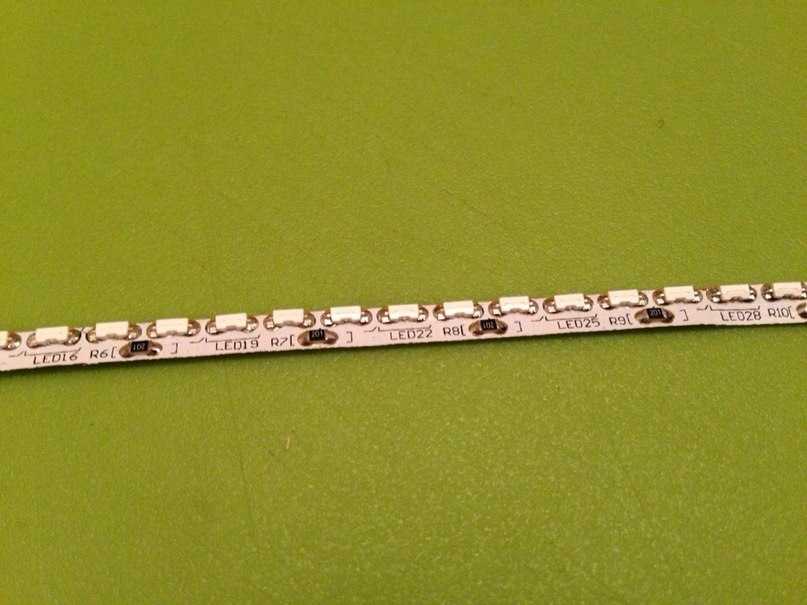

Сами диодные ленты идут, как правило, спаянные общим минусом. Плюсы белой и оранжевой ленты естественно разные.Контроллер представляет собой плату в термоусадке,

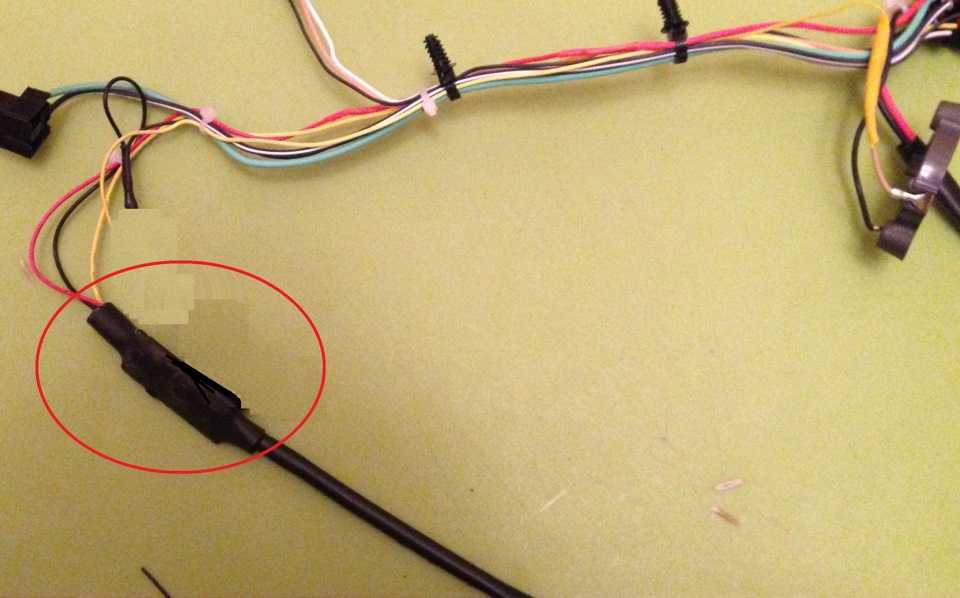

можно было бы конечно придумать что-то более товарного вида, но ладно. Отвечает контроллер, думаю, за стабилизацию напряжения и естественно за отключение белой ленты при подаче плюса на оранжевую, иначе оранжевой попросту не будет видно, слишком уж ярко светит белая.Замечу, что вся эта конструкция боится чрезмерных перегибов, сдавливаний и влаги, поэтому после укорачивания не забываем обязательно загерметизировать края.

На этом обзор подведу к концу, все основные нюансы осветил и надеюсь этот пост ответит на многие интересующие Вас вопросы)По традиции жмём)

Спасибо за внимание)Не переключаемся)To be continued…

Источник

Правила установки ходовых огней

Большинство хотят поставить так, чтобы они гармонично смотрелись с фарами ближнего и дальнего света. Поэтому половина автолюбителей ставят на уровне противотуманок. Если у вас ходовые огни мощность до 5 ватт, то при низкой установке они быстро собирают грязь  и пыль, теряют световой поток в 2-3 раза. Особенно актуально на загородных трассах со сложным рельефом, свет может быть не виден из-за этого. А в жару горячий воздух вблизи асфальта, плотность которого выше, рассеивает свет. Если они вам нужны по назначению, чтобы повысить уровень безопасности, то ставьте между фар.

Основные требования для России указаны в ГОСТ Р 41.48-2004  и ГОСТ Р 41.87-99. В зависимости от типа транспортного средства, параметры установки могут меняться.

1. сила света от 400 до 800 Кандел на каждый DRL;
2. площадь освещающей поверхности каждого DRL минимум 40 см², чтобы не ставили мощные маленькие светодиоды.

Для измерения силы света своими руками, измерьте освещенность люксметром на оптической оси с расстояния 1 метр. Таким образом вы получите Канделы, а не Люксы.

После установки ДХО  и подключения, необходимо сделать проверку  в солнечную погоду со 100 метров. Половина автолюбителей, после установки китайского барахла мощностью 2 ватта (поярче габаритов), делают фото ночью вблизи автомобиля. Фотографируют ночью,  чтобы хоть немного светили.

Как не стоит делать ДХО?

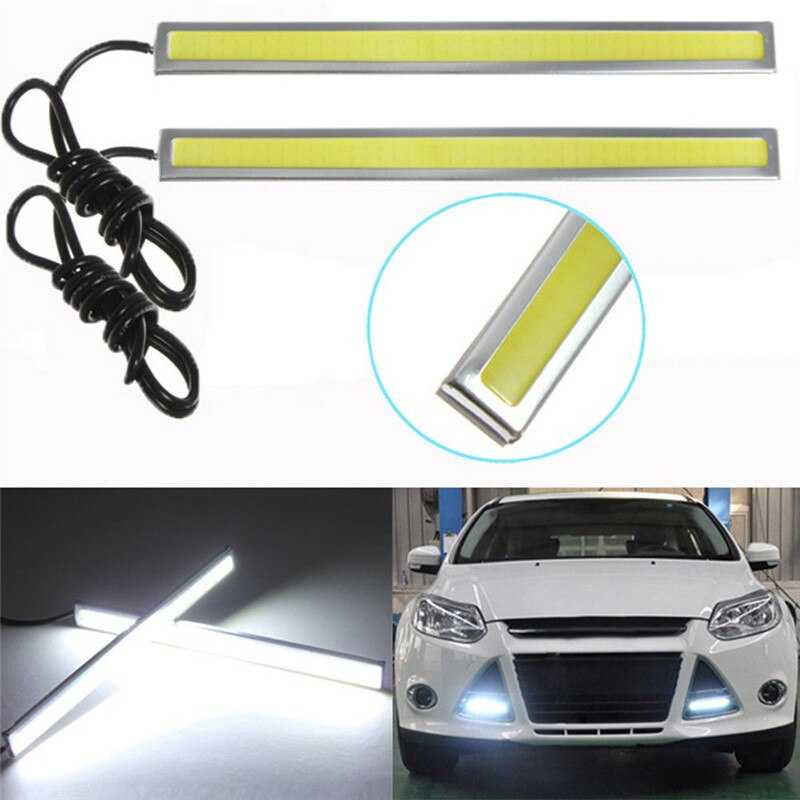

Довольно часто предлагается использовать подручные средства в виде лент. Такие ленты по яркости могут уступать даже габаритным огням, поскольку походят на обычную гирлянду. Проверять установленные ДХО необходимо в дневное время суток при свете солнца с расстояния не менее 100 метров. Также не стоит устанавливать светодиодную ленту в первое попавшееся место. Такое размещение может противоречить регламенту. Светодиодные трубки использовать также не рекомендуется из-за того, что данная конструкция больше похожа на декоративную подсветку. Удачи и лёгких дорог!

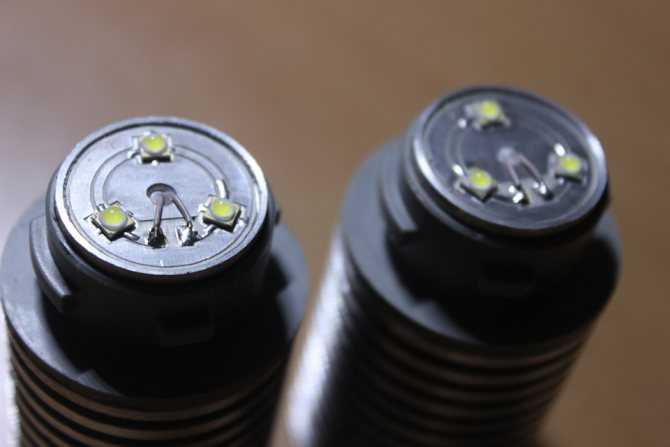

Решил собрать свои лампы для ДХО. Три года назад, когда переделывал свои фары, в качестве лам ДХО поставил китайские лампы. Китайских ламп хватает от силы на пол года. По этому озадачился собрать свои лампы. Переваривал я эту тему почти год, параллельно искал алюминиевую болванку для радиатора. В итоге собрал все материалы и заказал токарю выточить радиатор.

Ни каких расчетов на радиатор я не делал. Просто из найденной алюминиевой заготовки выточил два радиатора максимально возможного размера. Купил светодиоды Samsung, 1000мА, 5300К и изготовил платы из алюминия и к ним.

Припаял светодиоды и приклеил плату к радиатору на теплопроводящий клей. Лучше бы конечно закрепить плату к радиатору на болтики, но я решил провести эксперимент. В противном случае переделаю.

Стабилизаторы тока решил использовать — китайские на 600мА.

Что бы лампа штатно крепилась, я использовал старые патроны, просто вырезал все не нужное из них и одел на радиатор.

ВОПРОС-ОТВЕТ

— Как выбрать наилучшую форму ДХО?

Вообще говоря, это дело вкуса. Но надо иметь в виду требование ГОСТ 41.87–99: суммарная площадь светящейся поверхности ДХО должна быть не менее 40 см². У прямоугольных фонарей ее нетрудно измерить линейкой, а вот круглый должен быть диаметром не менее 50 мм.

Предложим пару простейших решений. В случае маломощных ДХО можно обойтись всего одним диодом, см. схему 1:

Для более сильноточных фонарей обратите внимание на схему 2: вам потребуется всего одно добавочное автомобильное реле с нормально замкнутыми контактами. В любом случае задача умельца — найти в бортовой сети провод, на который подается питание при включении зажигания, и еще один, идущий к лампочке габаритов или ближнего света

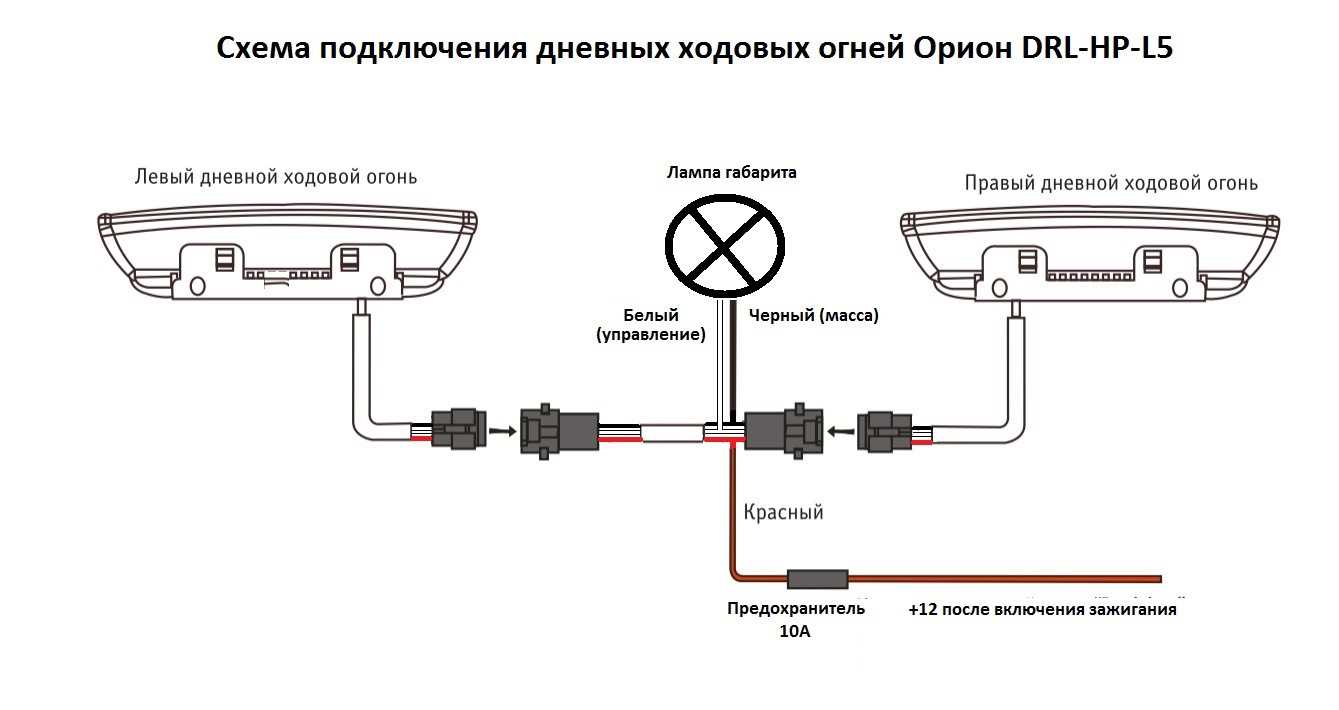

Если же вы приобрели изделие с электронным блоком, понадобится лишь сделать отвод от лампочки. А оставшиеся два провода подсоедините прямо к клеммам батареи. Не перепутайте полярность — она указана в инструкции.

— Какой корпус лучше — металлический или пластмассовый?

Корпуса ДХО изготавливают либо из алюминиевого сплава, либо из пластика. Так что ржаветь не будут. Но есть одна тонкость: светодиоды хоть и обладают высоким КПД, но греются довольно сильно, а перегрев резко сокращает срок службы. Стало быть, нужен хороший теплоотвод, а не «термос» с пластиковой оболочкой. Конечно, если потребляемый ток невелик — скажем, десятки миллиампер, — то рассеивать практически нечего. Но по-настоящему яркие ДХО потребляют уже многие сотни миллиампер, поэтому для них пластиковый кожух неприемлем. Впрочем, изготовители знают об этом. И если уж предлагают пластик, значит, нечего рассчитывать на силу света, соответствующую ГОСТУ. Скорее всего, это просто красивая побрякушка с огоньками.

— Не придерутся ли к самостоятельно установленным ДХО инспекторы ГИБДД?

Вопрос непростой. С одной стороны, в ПДД прямо говорится о недопустимости езды с ДХО вместо ближнего света фар. В другом документе — регламенте — столь же прямо запрещено вносить любые изменения в светотехнику автомобиля. Но мы же не заменяем стандартные фары чем-то иным, лишь добавляем новый набор. В общем, ситуация неоднозначная.

— Куда и как правильно крепить ДХО?

На сей счет есть четкие нормы в ГОСТ Р 41.48–2004, в соответствии с ними и придется выбирать место. Скорее всего, устанавливать будете в бампере или в пазах решетки радиатора. Разные ДХО и крепятся по-разному, поэтому сначала прикиньте, где их удастся разместить.

Итак, наружный край ДХО следует расположить не далее 400 мм от края автомобиля, а между внутренними краями двух ДХО должно остаться минимум 600 мм (400 мм, если ширина вашей машины менее 1300 мм). Высота установки ДХО над грунтом задана весьма свободно: от 250 до 1500 мм, то есть можно и на капот прикрутить. Но не у ветрового стекла — не должно быть видимых отражений от того же капота!

— Как измерить силу света?

Для точного измерения силы света требуется специальное и довольно дорогое оборудование. Но приблизительно оценить ее можно и с помощью обычного люксметра. Для этого нужно измерить освещенность поверхности на определенном расстоянии от источника света известной силы и затем повторить то же для испытуемых приборов. Эта освещенность пропорциональна силе света. В нашем случае такой подход оправдан: все ДХО разделились на две группы: в одной сила света с запасом соответствует ГОСТу, в другой с еще большим «запасом» до него недотягивает.

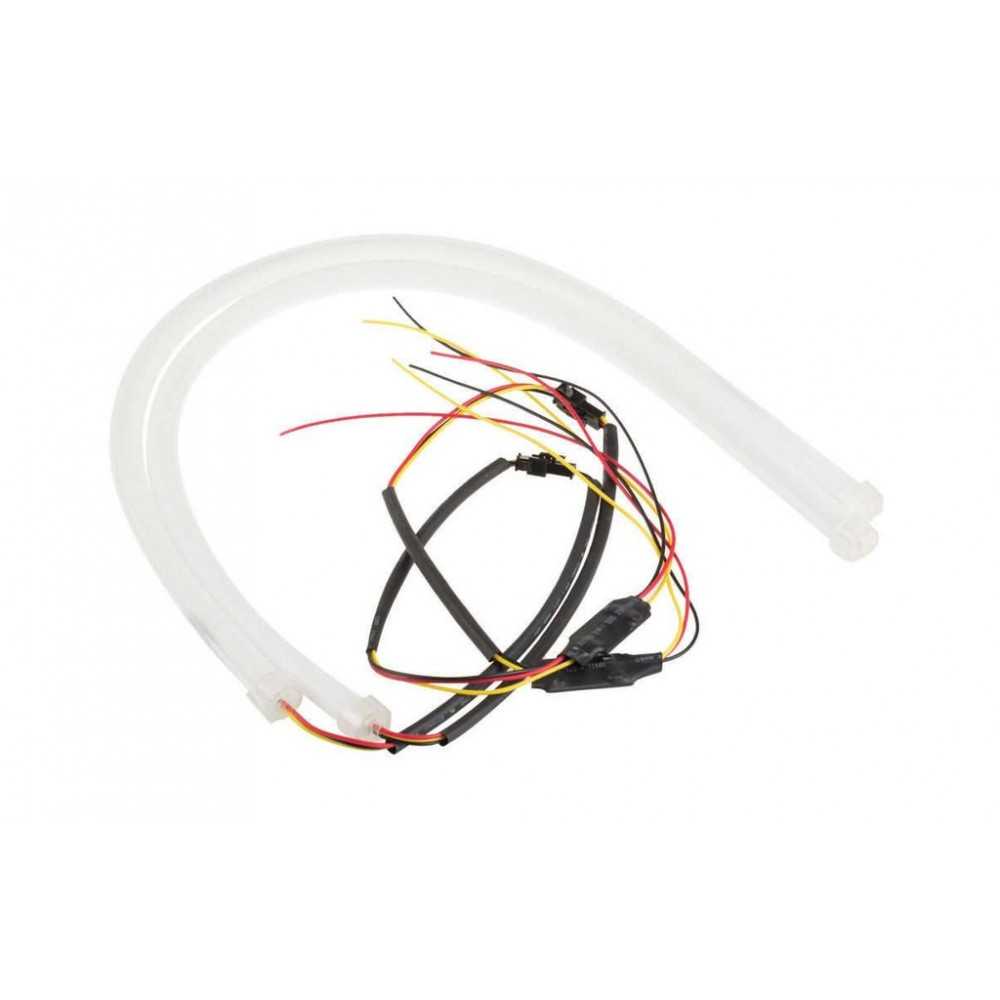

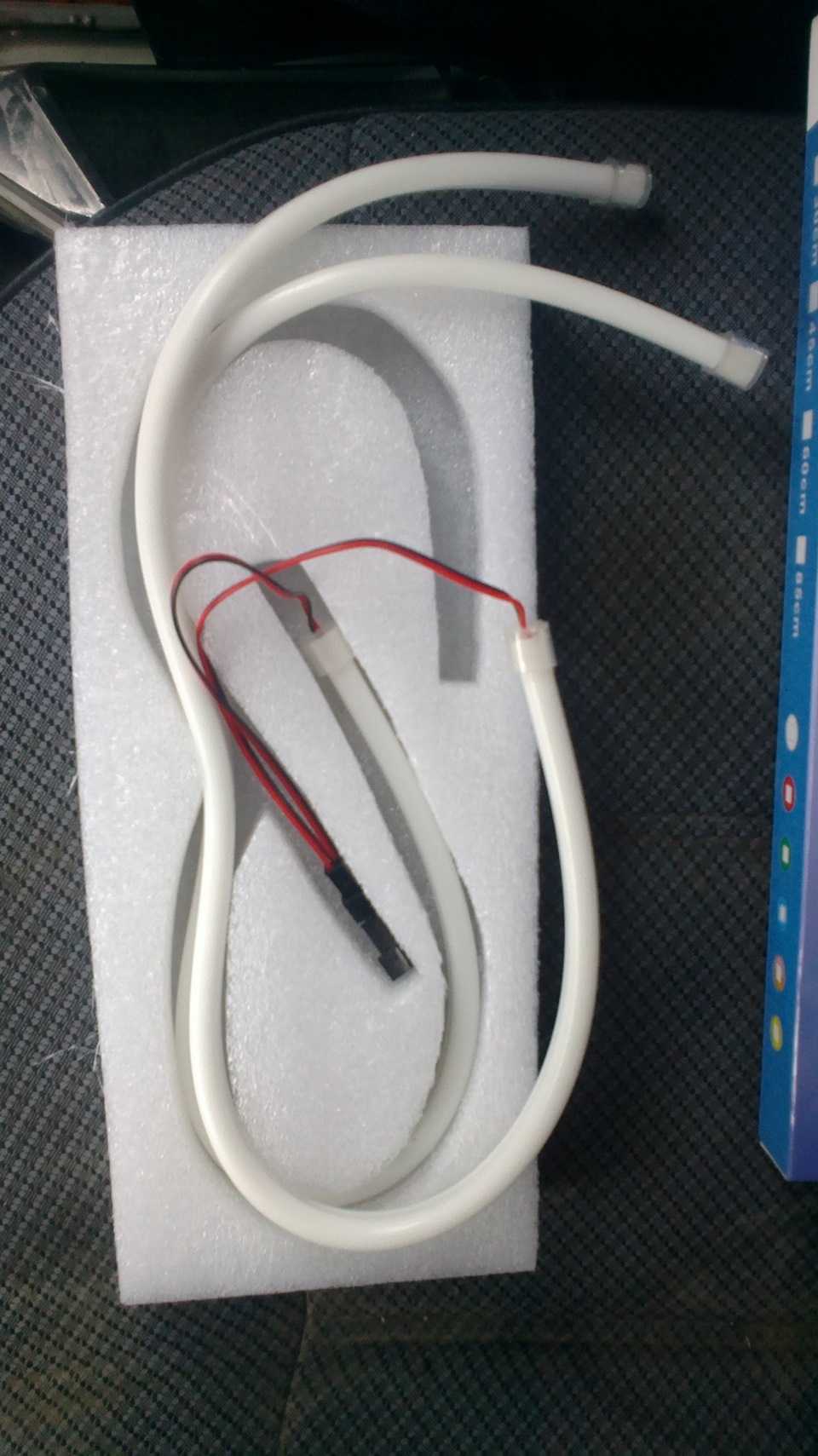

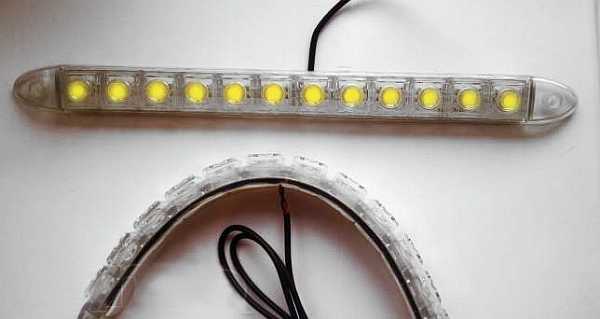

Гибкие дневные ходовые огни могут устанавливаться на любую модель автомобиля. Они состоят из трубки, выполненной из силикона, в которой располагаются светодиодные лампы белого или желтого цвета. Полная комплектация ДХО такова:

• 2 полосы гибких огней длиной по 60 см. В каждой проводке есть блок управления;
• крепежный набор.

Блок управления ДХО

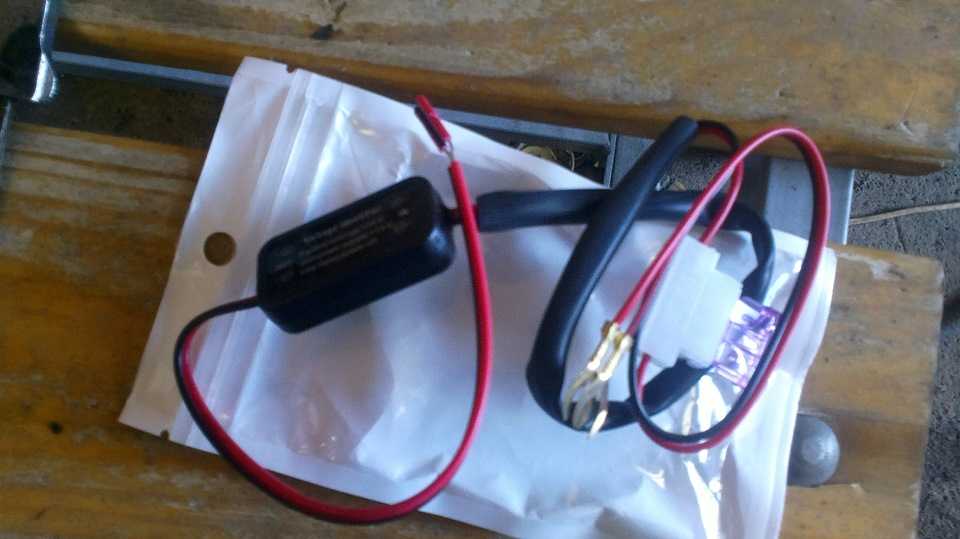

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Сегодня дневные ходовые огни (ДХО) являются неотъемлемой частью автомобильной светотехники. В нашей стране, начиная с 2010 года, вступили в силу поправки в ПДД, требующие (согласно п.19.5), чтобы в светлое время суток на всех движущихся транспортных средствах с целью их обозначения были включены либо фары ближнего света, либо ходовые огни, либо (согласно п.19.4) противотуманные фары. Количество старых автомобилей, не имеющих штатного ДХО, на наших дорогах по-прежнему высоко.

Большая часть водителей таких авто по старинке, как и предписывает ПДД, днем двигаются с ближним светом. Это приводит к увеличению расхода топлива, а также к частому перегоранию задействованных ламп головного света, приборной панели и задних габаритов. Но о самом неприятном последствии при таком использовании ближнего света многие могут и не догадываться, а это ни что иное, как ускоренное выгорание или потемнение отражателей фар с последующим ухудшением характеристик ближнего и дальнего света. То есть фара ночью просто перестает освещать дорогу и в таком случае подлежит полной замене.

Другая часть водителей ошибочно полагает, что габаритные огни можно использовать в качестве ДХО, тем самым рискует нарваться на штраф за движение без соответствующего света.

Остальные водители, наиболее продвинутые и прогрессивные, к коим отношу и себя — это те, кто устанавливают дополнительные светодиодные огни. Но и здесь не обходится без определенных проблем, ошибок и тонкостей, о которых я постараюсь сейчас рассказать на примере трех реализованных вариантов LED DRL (англ. DAYTIME RUNNING LIGHTS — ДНЕВНЫЕ ХОДОВЫЕ ОГНИ). А именно:

— отдельные ДХО— LED в поворотники— LED в габариты

1. Отдельные ходовые огни в герметичном металлическом корпусе.

Многие автолюбители уже наслышаны о пользе ДХО и начинают поиски приличной модели в магазинах. Ассортимент широко представлен китайским барахлом стоимостью от 300 до 5000руб. Некоторые вообще не понимают, зачем ставить их на автомобиль и покупают хлам за 500руб, который светит немного ярче габаритов, мощность 2 ватта. Наверное вы видали таких, они еще светят голубым светом, и часть светодиодов не горит или моргает. Затем у них появляется проблема, как подключить ходовые огни, чтобы они проработали дольше. Гаражные умельцы предлагают различные схемы подключения ДХО, самое сложное это выбрать правильную.

Общепринятые названия, которые будут использоваться в тексте: DRL «Daytime Running Lights», дневные фары.

• 1. Виды подключения
• 2. Режим работы
• 3. Как подключить ДХО с блоком управления
• 4. Контроллер ДХО
• 5. Выбираем стабилизатор
• 6. Подключение через реле
• 7. Другие малопопулярные способы
• 8. Проверка установки
• 9. Пример пользы

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Неоновая трубка на светодиодах

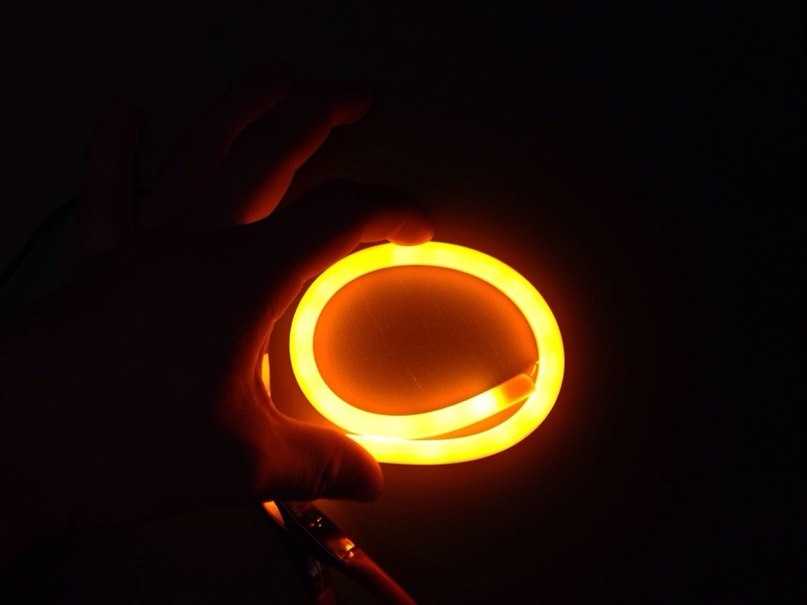

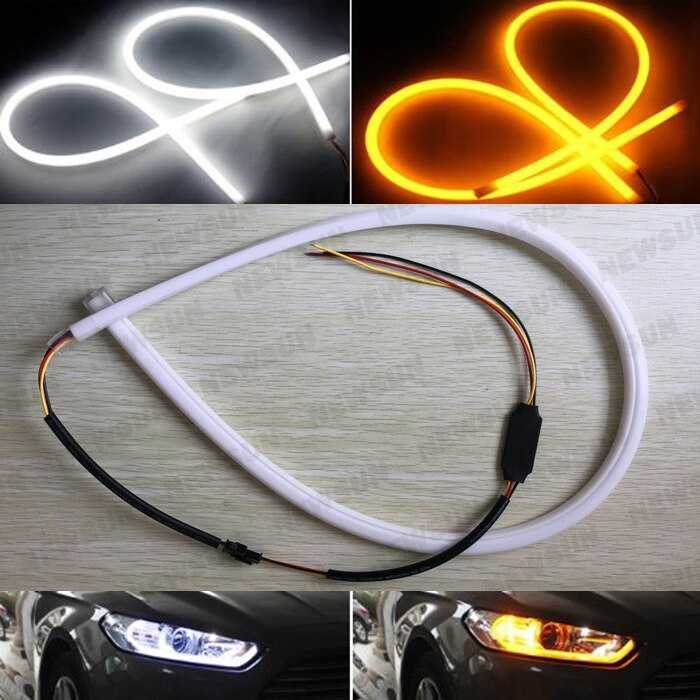

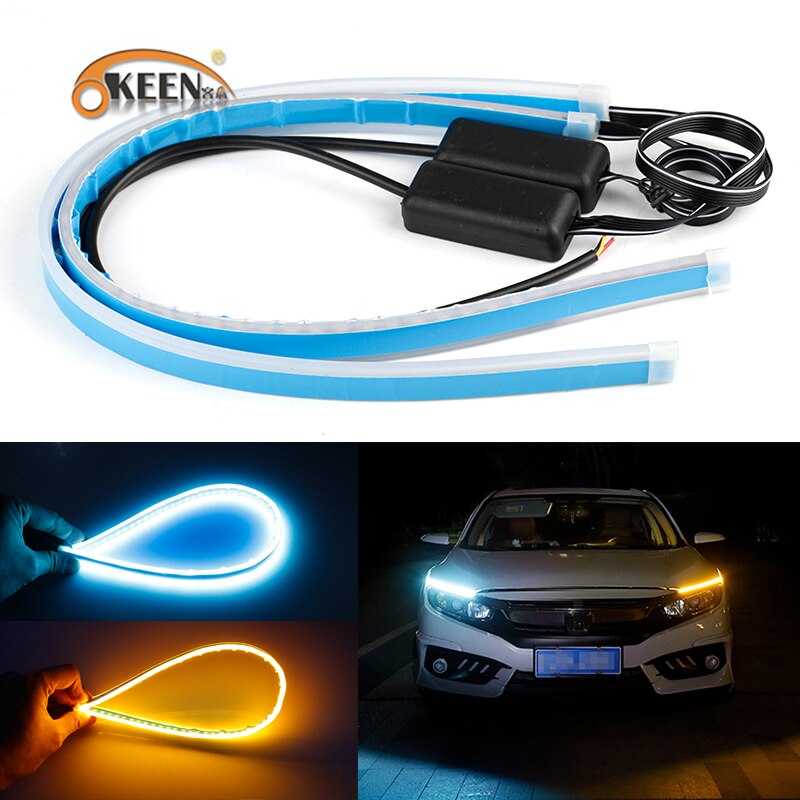

Двухцветная гибкая трубка

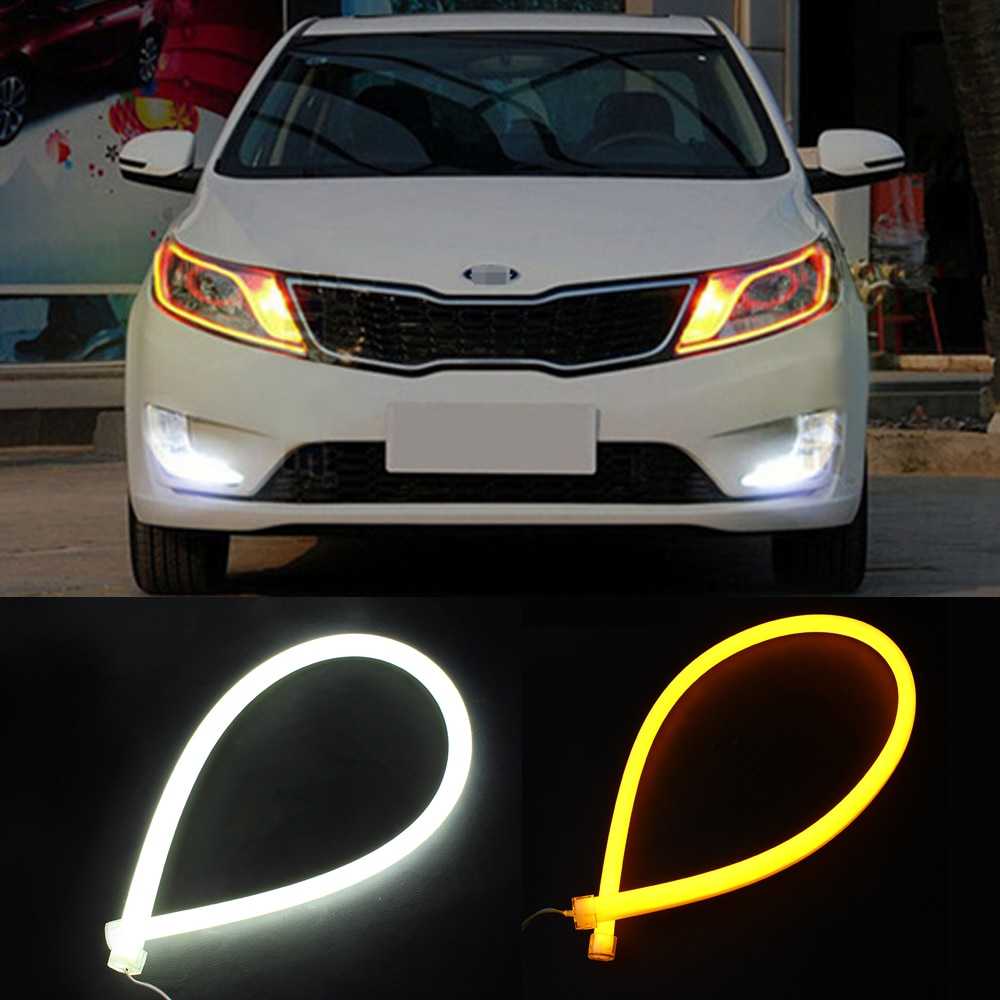

При правильной установке гибкой ленты или трубки в внутрь фары вы получите декоративную подсветку, которая будет прилично смотреться. DRL из такой трубки не получатся, даже если сильно постараться.

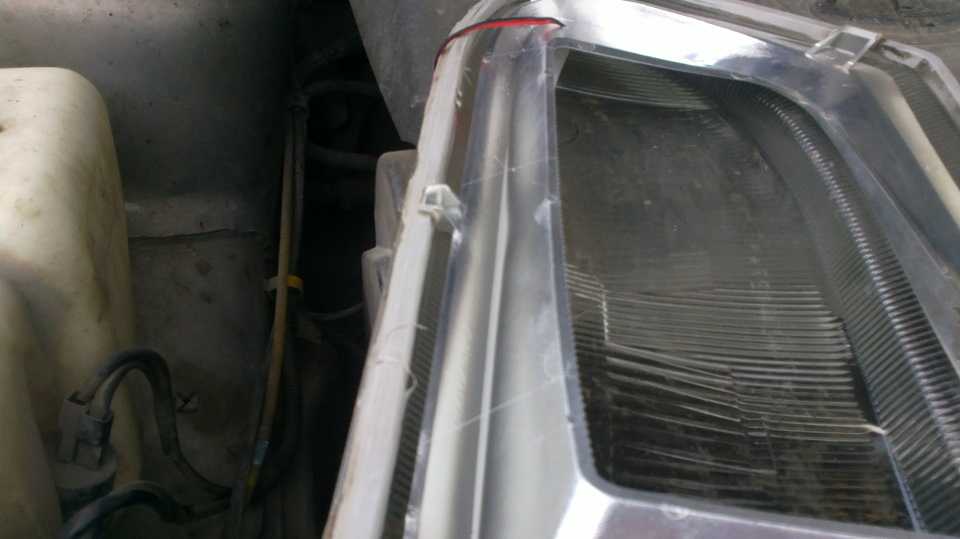

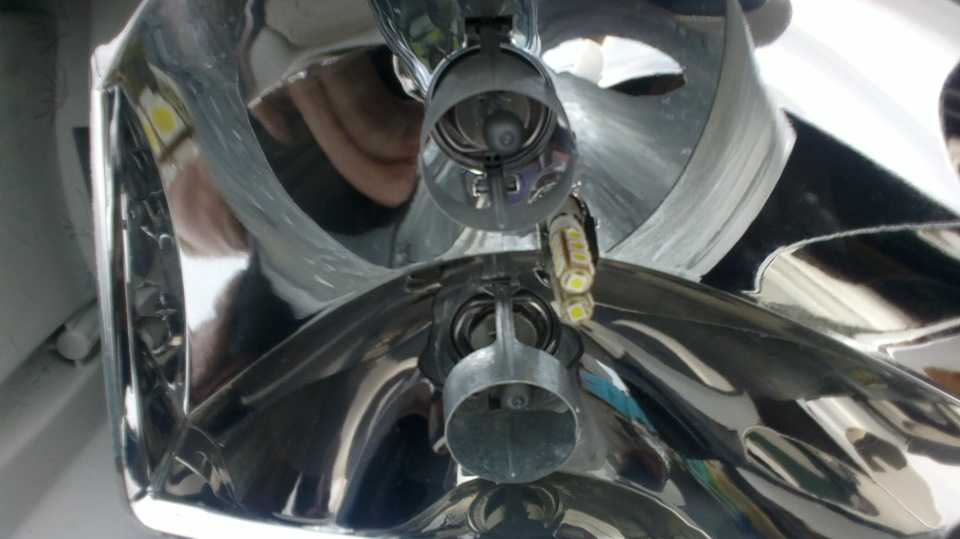

Самый сложный  вариант установки, придётся разбирать фару. Самое трудное снять прозрачный пластик спереди. Фара герметична и стекло поставлено на герметик. Герметик бывает двух типов, который размягчается при температуре выше 100 градусов, и который совсем не размягчается даже при 300 градусах. Мне попадались неразборные, одну разбирал 10 часов, чтобы не испортить и не поцарапать. Герметик проверял паяльником, который нагревался до 300° и никак не мог его расплавить.

Запекаем до готовности и посыпаем тушеными гвоздями

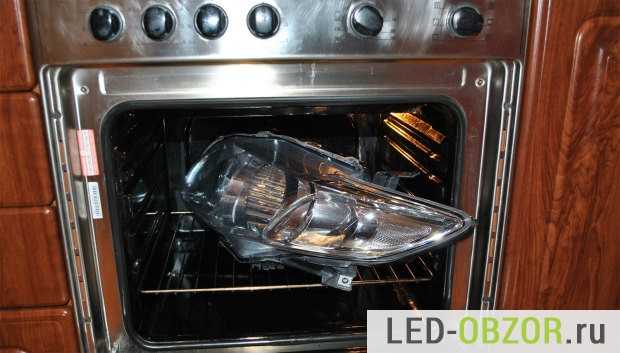

Для нагрева используют духовку  или коробку, подогреваемую строительным феном. Когда герметик станет мягким, прозрачный пластик легко снимется. Для обратной сборки можно купить специальный каучуковый герметик, который используют ксенонщики.

Пример пользы

При поездках зимой на короткие дистанции, особенной в сильный мороз, большое количество энергии аккумулятора тратиться на запуск двигателя. Со временем аккумулятор теряет свою емкость и хуже держит заряд. Использование ДХО вместо ближнего света позволит быстрее заряжать батарею во время движения.

Посчитаем:

1. ближний свет потребляет около 100вт, 2 лампы примерно по 50вт;
2. приличные ДХО до 15W;
3. 100вт – 15вт = 85W энергии будет потребляться меньше.

Например, у меня в Дастере стоит штатный ТЭН, который греет салон пока не прогрелся двигатель. Соответственно, автомобиль будет прогреваться быстрее.

Здравствуйте Сергей! Купил я себе ДХО вот такой модели с контролером ДХО В ПОВОРОТНИКИ 2 В 1 ЦОКОЛЬ 1156 BA15S СВЕТОДИОДНЫЕ и контролер такой как Вы выше показали, нужна помощь его подключения , схема есть но не доработана по моему мнению. раньше бы знал что Вы есть на сайте то с Вами посоветовался , а теперь прошу разъяснить мне как подключить контролер к ДХО Видео искал но там показывают простое подключения которое и так понятно а вот куда подлючить контролер я так понимаю он выполняет роль стабилизатора напряжения но тогда получается нужно зачистить до резистора или после ? не могу понять. Спасибо. Олег.

Контроллер подключается к лампам и питанию, тут всё просто. Спросите там где покупали, они точно знают схему подключения.

Здравствуйте, сгорел контроллер дхо osram drl 401 пришлось искать аналог , нашел похожий в китае который не приглушает свет а полностью выключает при включении габаритов , заметил странную особенность неприятное мерцание светодиодных ламп причем только на холостых оборотах , контроллер брал не самый дешевый рублей за 700 с хорошим жгутом проводов , а сегодня вечером после выключения ближнего Led лампы вообще загорелись на 10% от своей яркости не ужели второй контроллер сдох, машина Honda CR-V 2008 куда копать дальше незнаю, прошу совета

Чтобы проверить исправность блока протестируйте его отдельно, чтобы не грешить цепи в авто. Китайские блоки ДХО имеют много брака, у меня коллега пробовал разные покупать, многие сгорели.

Здравствуйте Сергей. Вместе с б/у бампером митсубиши аутлендер пришли, кустарно установленные дхо, по виду ну очень кошерные (ARL 0200 13677 NCC/ML-018SAE PY2 06). На проводе подключения висела лейба ( Never connect light without driver to 12V.) Подключил через стабилизатор КРЕН8, предварительно проверив выход-12,08В, полярность определил прозвонкой и….они сгорели нахально вспыхнув на последок. Подскажите пожалуйста, на какие грабли я наступил, может кто другой прочитает и не споткнется. С уважением николай.

Там стоял драйвер, который стабилизировал ток. А вы подключили источник напряжения. Ток получился большим, вот диоды и сгорели.

Все отлично.вопрос-по незнанию купил дхо FT-DRL-046 подключаю через генератор но от бл.управления идут еще 2 белых и 1 синий как их подключать. Точнее какой провод на ближний.у меня газ-31105 спасибо.

Лучше спросите в магазине, в котором покупали, они точно знают. или можно у производителя.
