Проверка тормозной системы 2108, 2109, 21099

Из чего состоит электронная тормозная система автомобиля?

Он состоит из магнитного сердечника, расположенного внутри катушки. Электрический ток индуцируется в обмотке при вращении зубчатого колеса. Частота которого прямо пропорциональна угловой скорости колеса. Информация, полученная таким образом от датчика, передается по кабелю на электронный блок управления. Электронный блок управления, получающий информацию, вызываемую от колес, управляет устройством контроля моментов их блокировки. А потому что засорение вызвано избыточным давлением тормозной жидкости в линии, которая ведет ее к колесу. Мозг генерирует команду понизить давление. Модуляторы. Модуляторы, содержащие, как правило, два электромагнитных клапана, выполняют эту команду. Первый блокирует доступ жидкости к линии, проходящей от главного цилиндра к колесу. И второе, при избыточном давлении, открывает путь для тормозной жидкости в резервуаре батареи низкого давления.

Тормозная жидкость

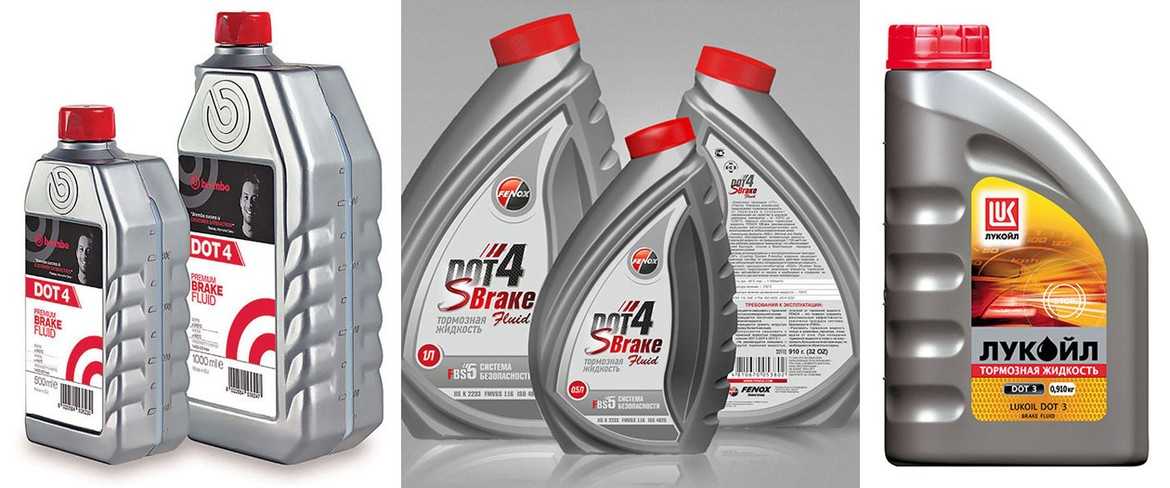

На новой системе необходимо использовать специальную тормозную жидкость с высокой температурой кипения — стандартная уже не справится. Следите за перегревом дисков, а также за износом

Особенно это важно на первом этапе эксплуатации

Естественно — нельзя забывать о системе стояночного тормоза. Вместо механического привода нужно использовать гидравлический. Фирмы-производители тюнинговых тормозных систем высокого качества имеют свое производство и свои научные лаборатории. К лидерам тюнинговых тормозных систем относятся такие компании, как Brembo, DELPHI, Hamann, Nissin, Mugen и StopTech и Endless.

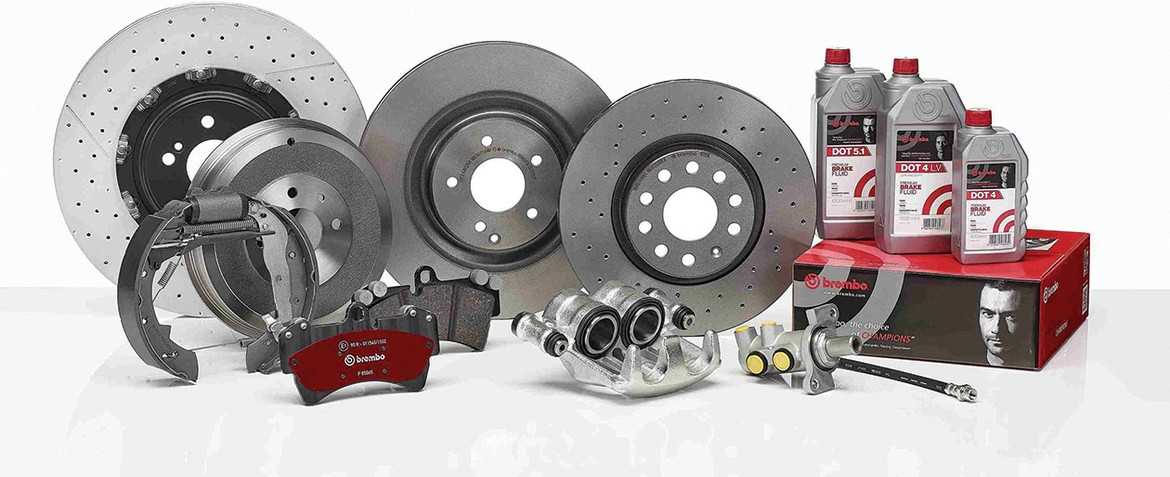

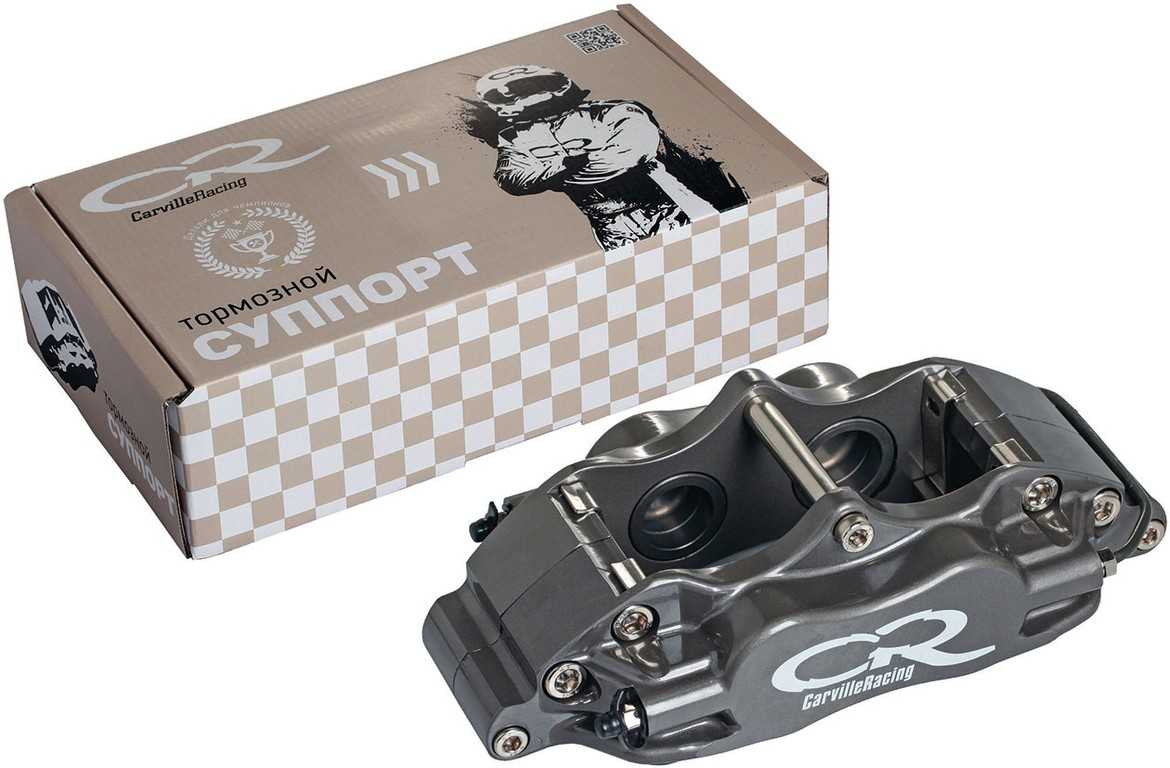

У монстров тюнинга цены варьируется от нескольких тысяч до нескольких сотен тысяч рублей за комплекты тормозных систем, в зависимости от автомобиля. Но не стоит думать, что усовершенствование тормозной системы — по определению сверхзатратное мероприятие. Так, компания Brembo уже вывела на российский рынок линейку продукции для автомобилей Lada, цены на которую немаленькие, но вполне адекватные для бренда с таким именем.

Среди производителей, кстати, есть и отечественные бренды, работающие в этом направлении. К ним относится, например, компании High Performance Brakes или Carville Racing.

Регулятор тормозных усилий («колдун»).

В большинстве легковых автомобилей регулятор тормозных усилий или «колдун» располагается рядом с задней осью. Его главное предназначение – распределять усилие между передними и задними колесами в момент торможения. Это связано с тем, что при торможении центр тяжести автомобиля устремляется на передние колеса. При этом задние колеса разгружаются. Основное назначение регулятора – препятствовать блокировке задних колес, делая автомобиль более управляемым. Обычно, «колдун» работает по принципу триггера: либо пропускает давление к задним колесам, либо перекрывает его.

Принцип его работы основан на сдвигании клапанов, пропускающих давление жидкости к контурам задних колес при изменении положения кузова автомобиля. Основные неисправности: заклинивание в каком-либо положении. Если регулятор заклинило в открытом положении, либо неисправен/не отрегулирован его рычаг, тогда при торможении блокируются все колеса. В результате чего автомобиль при торможении сносит и уводит в сторону. Заклинивание в закрытом положении, либо поломка / неправильная регулировка рычага влечет полное растормаживание задних колес. Прежде, чем заменять регулятор тормозных сил, необходимо убедиться в его работоспособности.

Для этого задние колеса автомобиля вывешиваются на домкратах или подъемнике. После чего необходимо надавить на рычаг «колдуна» до упора и попросить помощника нажать на педаль тормоза. Если при утопленном рычаге оба колеса можно прокрутить рукой, а после отпускания рычага они блокируются намертво, значит проблема в регулировке самого рычага. Если ничего не меняется и колеса также блокированы или свободно вращаются, проблема заключается в механизме регулятора. Если выявляется заклинивание поршней, поломка возвратных пружин, следы износа и механических повреждений, деталь следует заменить в сборе. Если «колдун» заклинил в результате грязи и отложений, стоит произвести его чистку, промывку и замену резиновых деталей. После ремонта необходимо промыть и удалить воздух из всех магистралей тормозной системы.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный.

Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Мне нравится2Не нравится

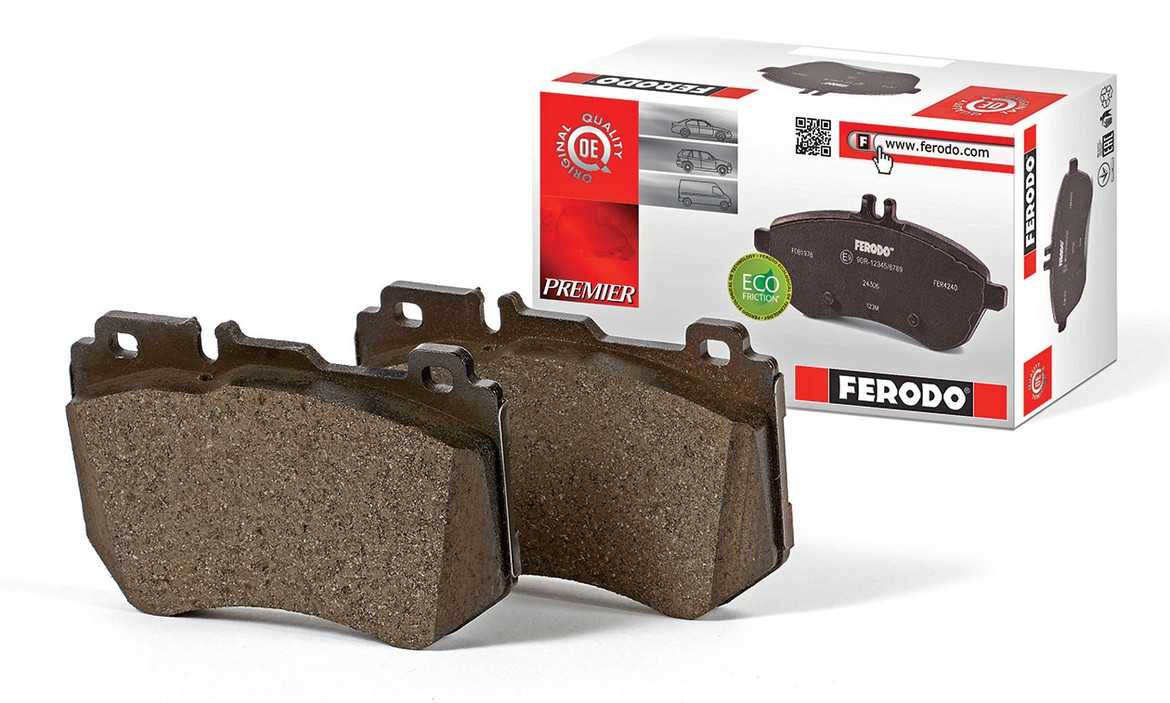

Суппорты тормозов, цилиндров. Тормозные колодки и накладки. Механизмы дисковых и колодочных тормозов.

Исполнительные механизмы тормозной системы требуют особого внимания, поскольку именно на них приходятся все механические и тепловые нагрузки. При наличии потеков жидкости из тормозных цилиндров последние подлежат немедленной замене. Не стоит тешить себя иллюзиями о замене резинок манжет. Все другие детали тормозной системы не должны иметь трещин, задиров и других механических повреждений.

Образование буртика на тормозных барабанах и дисках больше предельно допустимых размеров – также прямой сигнал к их замене. На таких автомобилях как Пежо оригинальные тормозные диски сделаны из мягкого металла и изнашиваются довольно быстро, примерно на каждую вторую замену тормозных колодок необходимо менять и тормозные диски, так как износ не должен превышать одного миллиметра с каждой стороны.

Иногда на тормозных суппортах передних и задних дисковых колес наблюдается скопление грязи и нагара. Это совсем не показатель к их замене. Достаточно лишь аккуратно очистить их поверхность при помощи металлической щетки, стараясь не задевать тормозные шланги. Течь из цилиндриков суппортов – прямое показание к их замене. Все возвратные пружины, держатели колодок, накладок, распорные планки не должны иметь следов коррозии.

Если на вышеперечисленных деталях имеется слой ржавчины, следует очистить ее щеткой или при помощи химического преобразователя. Толстый слой ржавчины на механизмах – прямое показание к его замене. Обязательно следует проверять степень износа тормозных накладок и колодок. В некоторых моделях специальные механизмы оповещают водителя о необходимой замене накладок истошным писком и скрипом. В любом случае, этим деталям обязательно необходим периодический осмотр. Накладки и колодки являются расходниками и подлежат периодической замене. Чтобы оценить их состояние, в некоторых моделях достаточно повернуть переднее колесо наружу.

В других моделях колесо придется снять. В моделях автомобилей с задними колодочными тормозами как правило, имеются специальные смотровые отверстия с резиновыми заглушками. В некоторых моделях автомобилей с задним и полным приводом (4WD) может наблюдаться снижение эффективности торможения задних колес вплоть до полного его исчезновения. Часто это связано с износом сальника полуоси и попадания трансмиссионного масла на барабан и тормозные колодки. Замасленные колодки необязательно заменять новыми. Достаточно тщательно промыть их и барабан специальным очистителем, но не бензином или другими органическими растворителями.

Lada Priora — замена бачка тормозной жидкости

Основная цель снятия бачка тормозной жидкости главного цилиндра на автомобиле Lada Priora заключается в его замене в случае механического повреждения, для выполнения профилактической чистки или для замены резинового уплотнительного кольца под его крепление. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Откройте капот автомобиля и снимите всю мешающую декоративную отделку, а именно — накладку рамы ветрового стекла и шумоизоляционную обивку моторного отсека.
Открутите и снимите крышку бачка, отложив ее в сторону, чтобы она не мешала.
С помощью шприца, откачайте всю жидкость из бачка.

Теперь приступаем к снятию. Для этого отводим в стороны его фиксаторы, после чего поддеваем с низу его плоской отверткой и аккуратно снимаем с главного тормозного цилиндра.

Если необходимо произведите демонтаж резиновой втулки крепления бачка. Для этого так же плоской отверткой извлекаем ее со своего посадочного места. Установку новой производим в обратном порядке. Втулки необходимо менять в том случае если резина потрескалась или сильно ужалась, в результате чего нарушилась герметичность соединения.

Виды

Виды торможения автомобиля выделяются в зависимости от уровня динамики транспортного средства во время этого процесса. Всего известно шесть распространённых разновидностей торможения:

полное;
частичное;
экстренное;
аварийное;
служебное;
стояночное.

Полное

При полном торможении автомобиль интенсивно сбрасывает скорость. Происходит это до тех пор, пока транспортное средство не остановится на одном месте.

Частичное

При частичном торможении машина постепенно сбрасывает скорость. Однако в результате этого процесса транспортное средство не останавливается, а просто снижает динамику своего передвижения.

Экстренное

Этот вид разрешено использовать только в том случае, если ему невозможно подобрать альтернативу. Например, во избежание аварии. В правилах дорожного движения говорится, что даже внезапно включившийся красный сигнал светофора не обязывает водителя применить экстренное торможение. В такой ситуации не нужно вдавливать педаль тормоза в пол, а лучше завершить манёвр.

При таком виде остановки автомобиль сбрасывает скорость очень резко. С момента начала снижения динамики до полной её потери проходит очень короткий промежуток времени, который часто оказывается недостаточным, для того чтобы находящийся позади тормозящего авто водитель успел сориентироваться и тоже остановить своё транспортное средство.

Аварийное

Аварийное торможение — это процесс остановки автомобиля, в котором не используется его тормозная система. Такое бывает в том случае, если тормоза транспортного средства отказали. Тогда водителю придётся осуществить управляемый удар о препятствие, чтобы остановить авто.

Такой процесс также называют контактным. При нём безопасности ради рекомендуется использовать такие части машины, как крылья, мягкие части кузова, обшивку дверей. Эти предметы должны уменьшить последствия столкновения с препятствием.

Удар лучше делать скользящим, а не лобовым. Поэтому при таком виде остановки транспортного средства ни в коем случае нельзя бросать руль и прекращать управление. Водитель должен будет ювелирно выстроить траекторию движения автомобиля.

Служебное

Это самый плавный вид перехода автомобиля в статичное положение. Водитель при нём заранее назначает место, в котором автомобиль полностью должен потерять свою динамику. Человек, управляющий транспортным средством, сначала перестаёт газовать, а затем понемногу начинает тормозить. В результате машина сбрасывает скорость легко и постепенно.

Стояночное

Это статичное положение автомобиля во время его стоянки. В машинах с механической коробкой переключения передач достигается посредством поднятия рычага ручника. В транспортных средствах с автоматической коробкой передач происходит при помощи переключения рычага на режим паркинга.

Теперь пришло время поговорить о том, какие бывают способы торможения.

Как функционирует ГТЦ?

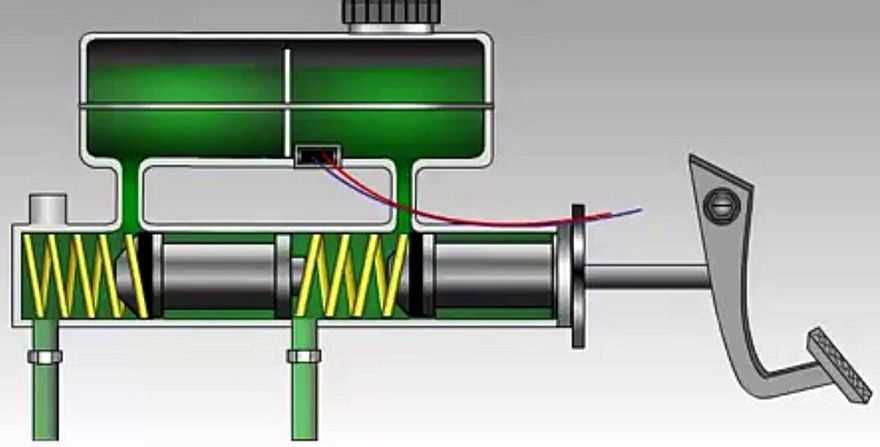

Агрегат состоит из следующих деталей:

металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
2 поршня с уплотнительными резиновыми манжетами;
2 возвратных пружины;
направляющие втулки;
торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Разные тормоза для различных видов транспорта

В автомобилях, грузовиках, самолетах и поездах тормоза в целом работают в принципе одинаково. Также в мире существует множество других видов транспорта, которые также имеют похожий принцип торможения. Тормоза даже есть в ветровых турбинах. Вот краткое сравнение некоторых распространенных тормозных систем.

Велосипед

Если вы катаетесь на велосипеде вы знаете, что, разогнавшись, вам нечего бояться, так как когда вы захотите остановиться, вы воспользуетесь тормозом, предусмотренном в любом велотранспорте. Обычно для этого вы зажимаете тормозной рычаг на руле и велосипед начинает снижать скорость за счет того, что металлический трос, идущий от тормозного рычага, тянет небольшие суппорты, расположенные на колесе, заставляя толстые резиновые блоки прижиматься к колесу. В этот момент создается трение между тормозными резиновыми блоками и металлическим ободом колеса. В результате трения создается тепло и уменьшается кинетическая энергия вашего велосипеда. В итоге вы безопасно останавливаетесь.

Паровоз

Тормоза на паровозе работают, так же как и в автомобиле. На фотографии вы можете видеть тормоз. Он зажимает ведущие колеса локомотива, чтобы замедлить их. Но как же поезд останавливается, если на колесах нет шин? Ведь для остановки необходимо трение, в том числе и дорожной поверхностью?

Все просто. Так как локомотив имеет огромную массу, а его колеса не имеют резины трение создается именно из-за огромного веса, который давит на колеса, прижатые к металлическим рельсам. В результате трения металлических колес с металлическими рельсами также образуется большое количество тепла, которое и снижает кинетическую энергию двоящегося локомотива.

Мотоцикл

Мотоциклы обычно имеют дисковые тормоза, которые содержат тормозные диски, суппорт и тормозные колодки. Тормозной диск, как правило, имеет отверстия (или пазы). Принцип работы тормозов в мотоцикле прост: тормозная колодка, зажимается с помощью тросика, который, как и в велосипеде, может идти на рулевое колесо или на ножную педаль. Как только мотоциклист зажимает педаль тормоза или тормозной рычаг тросик прижимает колодки к тормозному диску. Отверстия в тормозном диске помогают рассеивать выделяемое тепло при трении.

Самолет

Самолеты имеют тормоза внутри своих колес. Это помогает остановить самолет на взлетно-посадочной полосе. Также в авиатехнике могут использоваться воздушные тормоза, которые увеличивают сопротивление воздуха, что в итоге и замедляет самолет во время полета. В том числе самолет может тормозить и за счет обратной тяги двигателей, если пилот включит реверс.

Ветровая турбина

Как мы уже сказали ветровые турбины также имеют тормозную систему. Она необходима, чтобы предотвращать слишком быстрое вращение роторов (пропеллеров). У большинства ветровых турбин есть анемометр, который измеряет скорость ветра. Если скорость ветра поднимается выше безопасного уровня, автоматически активируется тормоз, который и приводит к замедлению вращения пропеллеров, либо к их полной остановке.

К сожалению, высокие скорости ветра означают, что можно было бы получить больше энергии. Но безопасность всегда главнее.

Как работают тормоза в автомобиле

Картинка описание: Когда ваша нога нажимает педаль тормоза, тормозная жидкость в тормозной системе выжимается из узкого цилиндра в более широкий цилиндр. Эта система известна как гидравлическая система. Это позволяет значительно увеличить силу тормозного вашего усилия.

Теория…

Представьте себе, сколько вам нужно сил, чтобы остановить быстроходную машину. Простое нажатие педали тормоза не создало бы достаточной силы, чтобы активировать все четыре тормоза так, чтобы быстро остановить ваш автомобиль. Вот почему тормоза используют гидравлику: систему заполненных тормозной жидкостью трубок, которые и увеличивают ваше тормозное усилие. Также благодаря гидравлике тормозные усилия могут передаваться легко из одного места в другое за короткий срок.

Когда вы нажимаете на педаль тормоза, ваша нога, по сути, перемещает рычаг, который заставляет сдвинуть поршень в длинном узком тормозном цилиндре (главный тормозной цилиндр), который в свою очередь начинает двигать гидравлическую жидкость (тормозная жидкость) в сторону узкой трубки расположенной на конце тормозного цилиндра.

К этой трубке, как правило, подключены такого же диаметра трубки, идущие на каждый тормоз автомобиля. Далее тормозная жидкость по узким трубкам попадает в более объемные цилиндры, расположенные на колесах.

Поскольку тормозные цилиндры, расположенные на каждом колесе, намного больше, чем цилиндр, расположенный в тормозной системе сразу после педали тормоза, сила, которую вы изначально применили к педали тормоза, значительно увеличивается. В результате эта сила и сжимает тормозные колодки в каждом тормозе колеса.

На практике…

1. Ваша нога нажимает на педаль тормоза.

2. Когда педаль движется вниз, она толкает рычаг, который соединен с поршнем главного тормозного цилиндра.

3. Рычаг толкает поршень (синий на картинке) в узкий цилиндр, который заполнен гидравлической тормозной жидкостью (обозначена красным цветом). Когда поршень перемещается в цилиндре, он сжимает тормозную жидкость и толкает ее в узкое отверстие, расположенное в конце цилиндра, к которому подсоединена трубка. Это происходит примерно так же, как ручной насос выжимает воздух из цилиндра в тонкий шланг.

4. В результате образовавшегося давления тормозная жидкость попадает в длинную тормозную магистраль, состоящую из тормозных трубок, которые подходят к каждому колесу. В результате нагнетенного давления главным тормозным цилиндром, тормозная жидкость в итоге достигает каждого колеса.

5. Далее жидкость под давлением попадает в тормозные цилиндры, расположенные в колесах, которые имеют больший размер, чем главный тормозной цилиндр (цилиндр в колесе обозначен, синим цветом).

6. Когда жидкость попадает в тормозной цилиндр, имеющий больший объем по сравнению с главным тормозным цилиндром, то сильно увеличивается тормозное усилие из-за разницы объемов цилиндров в тормозной системе.

7. В результате увеличенного давления жидкости поршень в тормозном цилиндре колеса зажимает тормозную колодку, прижимая ее к тормозному диску / барабану.

8. В результате трения тормозной колодки и тормозного диска начинается замедление колесного диска, что в конечном итоге и останавливает машину.

Наш простой пример показывает основной принцип работы гидравлической тормозной системы; на практике все немного сложнее.

На самом деле педаль тормоза фактически управляет четырьмя отдельными гидравлическими тормозными линиями, идущие на все четыре колеса. В нашем же примере мы показываем принцип работы тормозов на одном колесе автомобиля.

Для безопасности, как правило, во всех автомобилях используется два отдельных контура гидравлических тормозов. Это необходимо на тот случай, если вдруг из-за каких-то неисправностей вышел из строя один тормозной контур. В этом случае второй контур всей тормозной системы будет по-прежнему функционировать.

Наука останавливаться

Перед вами парашютный тормоз снижает скорость и кинетическую энергию, для того чтобы катапультировавшийся летчик благополучно приземлился на землю.

Если вы двигаетесь у вас есть энергия — кинетическая энергия, если быть точным. Кинетическая энергия — это просто энергия, которой обладает объект, поскольку он имеет массу и скорость (скорость в определенном направлении). Чем больше у вас массы (чем тяжелее) и чем быстрее вы двигаетесь, тем больше у вас есть кинетической энергии.

Все это конечно хорошо. Но что делать, если вам вдруг нужно остановиться? Как же перейти от быстрого движения к тому, чтобы не двигаться вообще. Для этого вам необходимо избавиться от своей кинетической энергии.

Например, если вы прыгаете с высоты из летящего самолета, то лучший способ потерять энергию — это парашют. Благодаря гигантскому мешку ткани, который летит за вами, замедляет вас, уменьшая скорость и следовательно парашют помогает избавиться от вашей кинетической энергии.

В результате парашют позволяет вам спокойно приземлиться на землю целым и невредимым.

Кстати, мощные драгстер автомобили, которые являются рекордсменами по разгону с места, а также спорткары умеющие разгонятся до рекордных скоростей, также используют для остановки парашюты. Но большинство обычных автомобилей, как вы знаете, используют для остановки и снижения скорости традиционную гидравлическую тормозную систему, которая была изобретена еще в начале 20 века.

Проверка тормозной системы автомобилей ваз 2108, 2109, 21099
