Как восстановить гидрокорректор фар лады гранты

Идеи тюнинга фар и их реализация

Как можно произвести тюнинг оптики в Ладе Гранте:

Купить и поставить тюнингованную оптику. Такой вариант является одним из наиболее затратных в плане стоимости, тем не менее, он считается самым эффективным. Тюнингованные фары будут смотреться действительно «круто».
Установить реснички. Этот вариант — самый дешевый в плане реализации. В магазинах или в интернете можно приобрести готовые реснички, которые нужно только поставить на авто, предварительно очистив и обезжирив поверхность стекла. При необходимости можно соорудить реснички самостоятельно, это позволит получить более оригинальный продукт, ведь вы сами сможете выбрать соответствующую форму. Реснички можно изготовить из стекловолокна, пластика либо светодиодов.
Установить новые лампочки — диоды или газоразрядные, то есть ксенон. Такой вариант позволит не только улучшить вид автомобиля, но и обеспечить более качественное освещение дороги.
Затонировать фары, для этой цели можно использовать специальную пленку либо тонировочный лак. Учтите, что тонировка может способствовать ухудшению освещения, поэтому возможно, дополнительно придется установить более яркие лампы.

Что делать

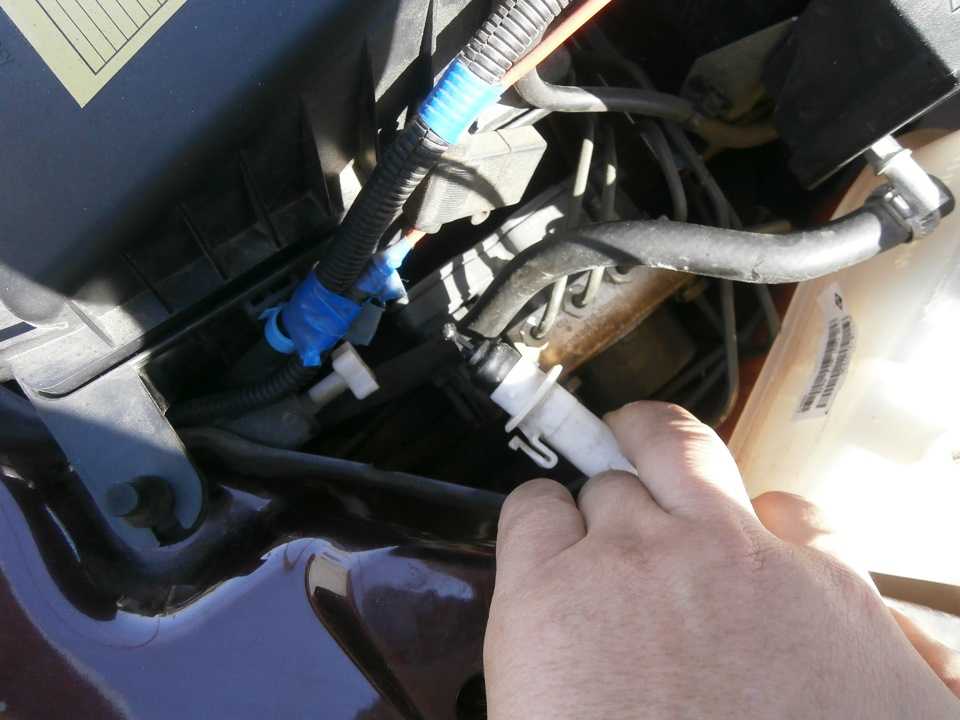

Возвратить фарам нормальное состояние можно простым
способом. Нужно достать гидрокорректор путем его вращения против часовой
стрелки.

Работа корректора Лады Гранты состоит в следующем. При
повороте регулятора в салоне машины, шток выдвигается из цилиндра и поднимает
фару.

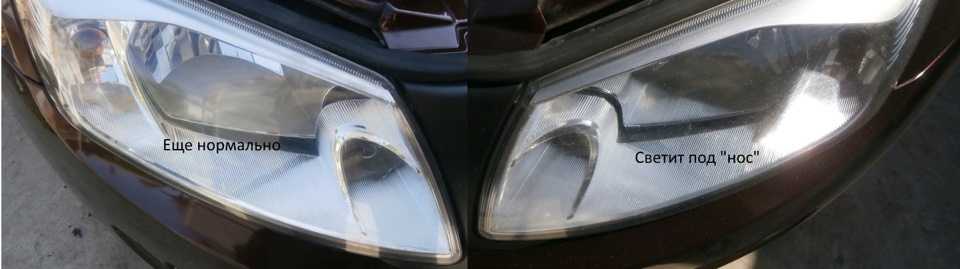

Когда давление жидкости снижается, то шток полностью
погружается внутрь цилиндра и становится короче. Фары опускаются вниз, и регулятор
уже не действует.

Предлагаю увеличить длину штока пластиковой трубкой. Для этого
можно использовать дюбель-гвоздь для строительных работ.

8 – диаметр, 80 – длина. Используется часть со шляпкой.
Вначале отмерим от дюбель-гвоздя 15 мм, которые были определены путем
экспериментов.

Это позволит сохранить регулировки, установленные с завода.
Если длина будет больше, то настройка нарушится. Сразу не отрезайте, чтобы
удобнее его надеть на шток гидрокорректора. Трубка одевается на шток плотно,
поэтому для облегчения работы нагрейте его зажигалкой в течение 2 секунд.

После нагревания сразу надевайте на шток, и отрезайте по
размеченной линии. Я так и сделал, в результате получил следующее:

Края оплавил пламенем зажигалки, чтобы они не были острыми.
Шток сопрягается с чашечкой, и такая закругленная форма ему более подходит.
Теперь можно устанавливать на место. По аналогии со снятием. Нажимать на
фиксатор не нужно, вставляйте и вращайте по часовой стрелке.

Такую же процедуру нужно провести с другой фарой. Там тоже
ничего снимать не нужно, добраться до гидрокорректора можно легко. После
удлинения штоков корректоров нужно отрегулировать свет фар.

Проверка и настройка фар Лада Гранта

Регулировка фар как левой, так и правой необходима и на новом автомобиле, и после ремонта.

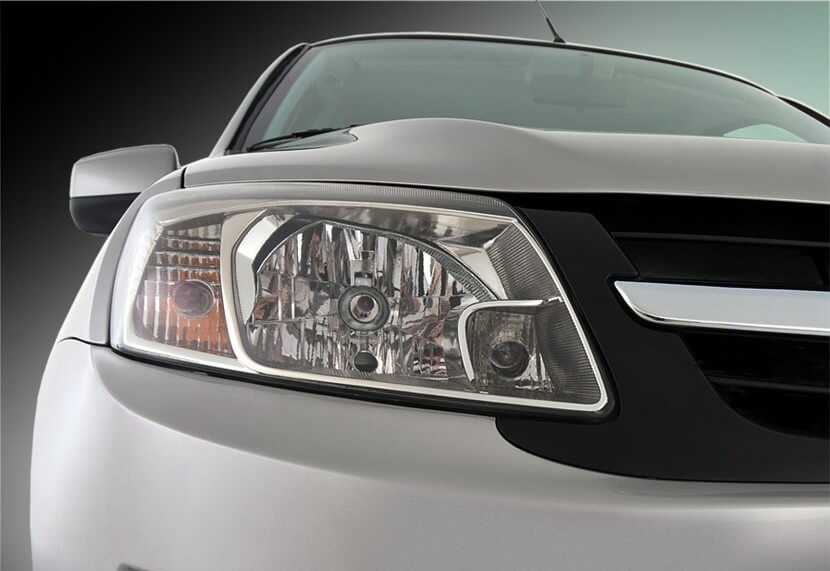

Левая фара Лада Гранта

Применяемые способы проверки и регулировки света идентичны для различных моделей машин. На Лада Гранта установлены две фары с галогеновыми лампами. Функцию регулировки света ламп из салона в Ладе Гранта выполняет гидрокорректор, есть функция задержки выключения ближнего света после выключения зажигания спустя 45 секунд.

Для проведения регулировки нужно приготовить следующие материалы и инструменты:

набор ключей;
крестовую отвертку;
запасное колесо;
полный бак бензина.

Последние два пункта нужны, чтобы дать машине полную нагрузку. Для проверки автомобиль нужно установить горизонтально (автор видео — Autonakat).

Далее действия состоят из следующих шагов:

Сначала нужно завести двигатель и дать ему поработать на холостом ходу. Для фиксации положения нужно машину поставить на ручной тормоз.
Далее следует проверить давление в шинах и привести его в норму.
Перед автомобилем на расстоянии около 3-х метров нужно установить специальную стену высотой 1,8-2 м и нанести на нее разметку.
На водительское сиденье нужно положить груз весом до 70 кг, чтобы выровнять линию ближнего света от лампочек.
Для снятия колебаний от амортизаторов и кузова, авто следует слегка раскачать.
Регулятор коррекции света нужно выставить в положение «один человек», что соответствует нагрузке на водительском кресле.
Далее, нужно включить ближний свет и отрегулировать отдельно левую и правую фары. И левую и правую фары нужно регулировать с помощью корректора. Лучи света от лампочек должны светить согласно разметке.

Схема регулировки ближнего света Также необходимо настроить функцию удерживания выключения света. При желании можно отключить функцию в течение 45 секунд.

Настройка фары (барашки для регулировки)

С помощью барашка выполняется регулировка ближнего света по горизонтали, а с помощью шестигранного болта корректируется свет в вертикальной плоскости. Можно поднять или опустить лучи от фар, если, например, нагружена задняя часть авто. В идеале пучки света должны точно соответствовать нанесенной на стене разметке.

После настройки ближнего света, нужно выполнить тестовый заезд для того, чтобы проверить правильность выполнения регулировки после ремонта. Свет от фар не должен слепить водителей на встречных транспортных средствах.

Что такое и как работает гидрокорректор

Гидрокорректор фар установлен на Гранте с завода. Это устройство регулирует фары выше-ниже в зависимости от загруженности автомобиля.

Регулировать нужно самому – автоматической настройки нет.

Управление корректором находится под рукояткой включения света. Положение 0 соответствует автомобилю с одним человеком – водителем.

Чем больше загружена машина, тем выше должно быть значение гидрокорректора.

Принцип работы:

рукоятка управляет цилиндром гидрокорректора;
цилиндр регулирует давление в гибких трубках, которые идут к толкателям;
толкатели установлены в фарах – чем выше давление в трубках, тем сильнее жидкость внутри толкателя давит на шток;
положение штока глубже/дальше отвечает за регулировку фары выше/ниже.

Наглядно принцип работы гидрокорректора показан ниже:

Наглядное представление системы гидрокоррекции фар

Что делать, если гидрокорректор сломался

Сразу обе либо одна фара перестала реагировать на гидрокорректор? Скорее всего у вас сломался толкатель.

По регламенту весь механизм гидрокорректора меняется в сборе и не ремонтируется. Цена от 400 до 1000 рублей. Артикул для заказа: 21903718010.

Если хотите починить толкатель, есть два пути.

Таблица 1. Варианты починки толкателя корректора фар.

Вариант 1 – варварский.

Без последующей регулировки.

Вынимаем неисправный толкатель из фары;
Согрев для эластичности трубку снимаем толкатель с нее;
Со стороны трубки под углом закручиваем саморез – чем глубже, тем сильнее будет выпирать шток;
Регулируем длину самореза до получения желаемого результата.

Вариант 2 – гуманный. Возвращаем корректор в полное рабочее состояние.

Вынимаем неисправный толкатель из фары;
Согреваем трубку и аккуратно снимаем ее с толкателя;
Пробуем двигать шток плоскогубцами — толкатель не работает , если в нем мало жидкости и нет нужного давления;
Если шток двигается – шприцом с иголкой докачиваем в толкатель тосол, собираем систему обратно.
Шток не двигается – закачиваем шприцом небольшое количество тосола в толкатель, пробуем разработать шток. Добавляем тосол до нужного уровня.
Оптимальный уровень жидкости в толкателе определяем опытным путем либо сравнив с рабочим корректором.

Ссылка на детальное описание второго метода с комментариями здесь.

Комплект корректора стоит порядка 700 рублей – может быть проще его заменить

Как заменить гидрокорректор на электромеханический

Хочется заменить гидро на электрокорректор (ЭМКФ)? Процесс несложный, так как есть готовые решения с завода.

Артикул: ЭМКФ-41. Цена 2000-3000 рублей.

Для замены нужны только прямые руки – в зависимости от производителя ЭМКФ:

демонтируем старый гидрокорректор;
на место цилиндра устанавливаем новый блок управления корректором – проводку кидаем согласно инструкции;
протягиваем провода через резинку, по которой шли трубки гидро;
регуляторы ставим на штатные места в фарах.

Пошагово на личном опыте процесс описан здесь.

Замена на новый

Производители автозапчастей уверяют нас, что гидрокорректор не ремонтируется. Давайте на минуту поверим им и решимся на его замену. Цена новой детали начинается от 400 рублей.

Срок службы от 1 до 3 лет. Даже если вы им пользоваться не будите, он найдет способы, чтобы выйти из строя и принести вам много «геморроя»
Замена старого – это еще тот квест. На разных моделях ВАЗ он устанавливается по-разному, но вверх ногами пролежать в салоне вам придется

Теперь сами подумайте, если он будет новым вам служить верой и правдой, а пользоваться им будите раз в месяц, в лучшем случае, а сломается он через год, то зачем вам опять платить 400 рублей и стоять на голове ради его замены? Насколько целесообразна эта процедура? По опыту работы на СТО, не многие приезжают к нам на его замену. Почему? – потому что после одной или двух случаев замены, все «забивают» на него и ездят как есть.

Если вы все-таки решились поменять гидрокорректор ВАЗ, то ловите видео:

Диагностика и настройка оптических элементов на Гранте

Как снять самостоятельно фары, как поднять оптику, как отрегулировать положение устройства лампы ближнего и дальнего света? Начнем с вопроса диагностики и настройки, описанные ниже способы актуальны для многих моделей авто. Лады Гранты оборудуются линзованной оптикой с галогенными лампочками. При помощи гидрокорректора осуществляется регулировка света левой и правой фары своими руками, при необходимости можно активировать функцию задержки выключения освещения после активации зажигания через 45 сек. Что касается задних фар, то разумеется, они не нуждаются в регулировке.

Для настройки светового потока вам потребуется набор гаечных ключей, а также отвертка с крестовым наконечником. Чтобы правильно отрегулировать фары, запасное колесо должно находиться на месте, в нише под багажным отсеком, также желательно заправить полный бак топлива. Эти нюансы позволят обеспечить максимальную нагрузку на авто, для более точной диагностики машину следует разместить на горизонтальной поверхности.

Как регулировать оптику:

В первую очередь надо запустить силовой агрегат машины и подождать несколько минут, пока он поработает на холостых оборотах. Сам автомобиль следует поставить на стояночный тормоз.
Проверьте уровень давления в резине — если есть необходимость, шины следует подкачать.
Желательно, чтобы перед машиной располагалась ровная и светлая стена, но если такой возможности нет, то примерно в трех метрах перед авто следует установить лист фанеры или гипсокартона. Его высота должна быть около 2 метров. На самой стене следует нанести разметку.
Далее, на кресло водителя ложится груз весом около 75 кг, чтобы сымитировать нахождение автомобилиста за рулем. Это позволит выровнять линию ближнего освещения от источников света.
Чтобы предотвратить возможные колебания от кузова авто и амортизаторов, машину необходимо немного раскачать из стороны в сторону.
Далее, электрокорректор необходимо установить в положение одного человека в авто, соответствующем грузу на месте водителя.
После этого осуществляется активация ближнего освещения и производится регулировка фонарей — отдельно левого и правого. Для настройки используется корректор. В соответствии с приведенной схемой осветительный поток от ламп должен быть аналогичным тому, что представлен на рисунке.

Инструкция по настройке фары

Для настройки осветительного потока по горизонтали используется специальная барашка, а для регулировки освещения по вертикали применяется шестигранный винт. При необходимости вы можете приподнять либо опустить освещение от оптики, к примеру, если в багажнике лежит тяжелый груз и передняя часть приподнята. Когда регулировка ближнего освещения будет завершена, необходимо выполнить пробный заезд для проверки качества и правильности исполнения процедуры. Нельзя допустить, чтобы свет от вашей оптики слепил водителей встречных авто.

Советы по улучшению качества

Чтобы применяемые в Гранте лампочки светили как можно более эффективно, перед настройкой желательно произвести диагностику самого кузова. Если на кузове имеются следы деформации, к примеру, если машина после аварии, то учтите, что это может отразиться на качестве осветительного потока, лучи от источников освещения в данном случае будет светить вразброс. Разумеется, если вы хотите, чтобы источники освещения светили как можно более ярко, то следует проверить и сами фары, в частности, стекла, их чистоту. Если на поверхности фонаря имеется слой пыли, разумеется, фару необходимо промыть (автор видео — канал RomadriverTV).

В результате длительной эксплуатации авто на поверхности стекол фар могут образоваться трещины и прочие повреждения. При появлении царапин нужно как минимум произвести полировку фар, если это не помогло — то поменять стекло. Сама фара подлежит замене в том случае, если имеются проблемы в работе отражателя, этот компонент не подлежит ремонту. Также следует отметить, что для правильной настройки в фонарях должны использоваться источники освещения одинакового размера и мощности.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

датчики дорожного просвета автомобиля;
блок управления;
сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

Добрый день, коллеги!

Есть такая неприятность как плохой свет, не в смысле сами фары светят плохо, а светят они не туда. В смысле на дорогу, но «под нос». «Падать» фары начали еще весной, но как-то слегка, пару метров в даль потерял. А вот к отпуску резко села водительская сторона, буквально в два дня, бац и 5 метров, хоть дальний врубай:

30-33мм, я бахнул 33 — многовато оказалось ))))— фиксатор для штока (сделал из стальной пластины от чего-то за пару минут)

Понеслась:1 — отщелкиваем гидрик из фары2 — откусываем гидрик от магистрали, за второй не бойтесь контуры разные (берегите глаза — псцыкает адски и во все стороны):

Вообще после такого вторжения неизбежна регулировка фар, но времени у меня уже не было. А с длиной отрезка трубы я промазал, примерно на 2 мм, высоковато светили — решил регулятором, выкрутил до отказа:

Расходы — 95 рублей. Экономия почти 200 руб, не считая услуг по замене (если делать в сервисе). Новый комплект стоит от 275 рублей на Гранту.

Впервые гидрокорректоры появились еще на классических заднеприводных ВАЗах. Более современные авто Волжского завода также комплектуются гидравлическими регуляторами направления светового пучка. Хотя одно время начали ставить более надежные электрокорректоры. Они выполняют те же функции, но работают благодаря электромоторам, запитанным от бортовой сети. «Лада Гранта» с завода также комплектуется гидрокорректором фар. Давайте разберемся, что можно предпринять, если гидравлический прибор перестал работать. Возможен ли ремонт, и как произвести его замену, в том числе и электрическим аналогом.

Замена гидрокорректора фар на гранте

Добро пожаловать! Гидрокорректор фар — появился он очень давно в линейки автомобилей ВАЗ и всё началось с классики, позже он перешёл и на передний привод, ставился на ВАЗ 2109, ВАЗ 21099 и т.д., по сути это очень удобная вещь, без которой сложно обойтись в такой ситуации когда автомобиль сильно нагружен, вить благодаря нему можно не выходя из машины направлять пучок света фар вверх или вниз, особенно это полезно когда задняя часть автомобиля нагружена, например в багажник много продуктов положили и задняя часть чуть-чуть присела, тем самым фары начинают светить не вперёд а вверх ослепляя при этом других водителей, вот чтобы такого не было и был придуман гидрокорректор фар, покрутив ручку которого, пучок света фар можно будет вниз направить и тем самым ослеплять он уже не кого не будет.

Примечание! Чтобы произвести замену гидрокорректора фар, нужно будет запастись: Воротком и накидной головкой «на 21», если воротка нет то вместо него так же можно использовать удлинитель!

Замена гидрокорректора фар
Дополнительный видео-ролик

Где находится гидрокорректор фар? Одним концом корректор выведен в салон автомобиля (Кнопка же у него есть, которую вращать нужно, так вот за ней кончик гидрокорректора и установлен), а другими концами (Он разделяется на две части) он в моторный отсек выведен, где первым концом подсоединяется к левой фаре, а вторым к правой фаре, для наглядности на фото ниже красной стрелкой показано его подсоединение к фаре, а синей указана кнопка управления им, под которой сам гидрокорректор фар и располагается.

Когда нужно менять гидрокорректор фар? При выходе из строя он подлежит замене, в связи с которой он перестанет регулировать фары (Одну фару) и в связи с чем эксплуатация автомобиля ухудшится, кроме того фара может полностью упасть (Всё так скорее всего и будет, то есть к примеру фары у вас всегда были на гидрокорректоре настроены на цифру «2», после выхода его из строя, вне зависимости от того на какую цифру настроены фары, они упадут в самый низ на «0») и смотреть в самый низ на дорогу и в завершение гидрокорректор при выходе из строя рекомендуем вам осмотреть, а именно проверить все шланги идущие от него (Из салона) как говорится от и до (Полностью) и если во время осмотра будут найдены места где жидкость подтекает (Из шлангов она вытекать не в коем случае не должна, даже капать, если вытекает то он пришёл в не годность), то он подлежит замене.

Как заменить гидрокорректор фар на ВАЗ 2190?

Снятие: 1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.

2) Снимается гидро-корректор фар по средством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.

Установка: Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.

Дополнительный видео-ролик: Увидеть наглядно процесс замены корректора фар, можно в ролике ниже, на примере такого автомобиля как ВАЗ 2110, процедура замены что на Ладе Гранте, что на десятках особо не отличается.

Ремонт своими руками гидрокорректора фар на Ладе Гранте

Как говорилось выше, устройство по регулировке фар, когда не работает, то есть только несколько причин этого. Основная причина, это образование трещин.

Необходимо визуально осмотреть гидрокорректор. Если вы выявили на соединительных трубопроводах трещины, которые зачастую образуются из-за сильных температурных перепадов в моторном отсеке, то ремонтные работы заключаться будут непосредственно в устранении этих самых трещин. Если трещина располагается вблизи с исполнительным механизмом или самим корректором, тогда следует откусить трубку.

Вам потребуется установить новую, целую трубку, и затем прокачать систему тосолом. Используя пассатижи для этого, нужно аккуратно извлечь заглушку корректора, дабы была возможность наполнить тосолом систему. Вам может потребоваться помощь кого-либо, или воспользоваться специальным приспособлением, которое предназначается для выдвижения штока из системы корректора непосредственно в исполнительном механизме

Важно делать все последовательно и правильно, помощник выдвигает аккуратно шток, используя для этой цели, заготовленные заранее пассатижи, а в это самое время вы заливаете не спеша в систему тосол. Главное штоком делать исключительно плавные движения, поскольку есть большая вероятность попадания в систему корректора воздуха

После того, как система гидрокорректора фар LADA Granta заполнена жидкостью, при этом вместо имеющейся заглушки поставьте подходящий по диаметру саморез, у которого предварительно спиливаем острую часть. Далее обязательно проверьте работу систему, два штока при исправной работе должны единовременно выдвигаться.
