Габаритные лампочки на ваз 2114: причины поломок и замена

⇡#Бренды и «Китай»

Но не зря говорят, что скупой платит дважды: именно такие китайские лампочки, к сожалению, от хорошего качества не страдали, и выходили (и продолжают выходить) из строя даже раньше иной энергосберегающей. Могли погаснуть и через месяц, и через полгода. И до кучи проблем — совершенных хаос в качестве света, полная непредсказуемость цветовой температуры света даже в одной партии. Вам запросто могли прислать «холодный» вместо заказанного «теплого белого», и головная боль по поводу замены товара растянулась бы на недели.

Светодиодная лампа на цоколь Е27 без колбы

По поводу брендов, повторимся, в плане надежности говорить пока рано, слишком мало времени прошло с момента удешевления и массовой эксплуатации таких ламп, практической информации накоплено слишком мало. Здесь, видимо, тоже придется проверять все на собственном опыте. Например, мой опыт говорит, что прекрасные КЛЛ-лампы (хоть и с медленным стартером), работающие до семи лет (на самом деле: испытано на себе) продавала IKEA, и, вполне возможно, светодиодные шведский концерн заказывает ничуть не хуже. И, конечно, вышеупомянутые OSRAM и Philips.

Не стоит пренебрегать российскими производителями: в последнее время отдельные компании обеспечивают высокую стабильность своей продукции и таким образом демонстрируют значительную заинтересованность в росте доверия покупателей. Со временем мы обязательно вернёмся к этой теме и постараемся более детально исследовать светодиодные лампочки от различных отечественных компаний.

Российские светодиодные лампы «Эра»

Подводя итоги, можно суммировать следующее. Безусловно, даже сейчас переход на светодиодные лампы уже экономически выгоден (в отличие от прошлого года), их стоимость уже более-менее приемлема, а баланс «цена/качество», как обычно, каждый решает для себя сам. Однако окончательной, более-менее достоверной статистики по надёжности светодиодных ламп от разных производителей придётся ещё подождать.

ТЕХНИЧЕСКОЕ УСТРОЙСТВО

В одних ситуациях бывает так, что не горят задние габариты ВАЗ 2114, в других случаях только передние, но их устройство и принцип работы идентичен. Боковые огни располагаются в корпусе подворотников, а передние и задние нашли себе место в корпусе фар в той же области. На приборной панели существует специальная клавиша габаритных огней, которая и позволяет ими управлять, рядом с ней находятся и включатели фар, и прочее освещение. Когда водитель касается этой кнопки и включает их, то одновременно с этим загорается соответствующая лампочка на приборной панели, которая не даст водителю забыть о совершенном действии.

Особенности работы габаритов на ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

включение/выключение осуществляется кнопкой в модуле управления наружным светом;
при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

Блок предохранителей

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Разновидности лампочек

На сегодняшний день лампы для приборной панели ВАЗ-2114 предлагаются во множестве различных вариаций, начиная классическим и более доступным решением, а заканчивая усовершенствованными версиями, позволяющими сделать атмосферу в автомобиле экспрессивнее. При этом профессионалы рекомендуют устанавливать на панель приборов светодиодные лампочки, ведь они существенно украшают внешний вид салона.

Среди наиболее популярных на текущий момент вариантов, которые доступны для ВАЗ модели 2114, можно отметить следующие:

светодиодные SM-T5 (белого, синего или красного цвета) и SM-T5-cap-super (белые);
модули светодиодов SMD с повышенной яркостью;
галогенные лампы от Philip или Osram.

Указанные лампочки для панели приборов ВАЗ 2114 отличаются достаточно низкой стоимостью, а их замену можно провести самостоятельно без больших временных затрат.

Снятие и замена габаритных ламп в заднем фонаре

Процесс замены предполагает последовательное выполнение следующих действий:

открывается багажник;
для получения доступа к фаре снимается ковролин, накрывающий ее изнутри;
отсоединяются контакты платы;
вынимается планка (на ней находятся все лампочки заднего фонаря).

Заменяется на новую габаритная лампочка (габаритные лампочки на ваз 2114 имеют самый меньший размер, так что перепутать их будет сложно); Плата с новой лампочкой устанавливается на прежнее место.

Если замена лампочки в переднем/заднем габарите не дала результатов и габаритные огни по-прежнему не работают, то нужно проверить соответствующие предохранители либо искать другие причины неисправности.

Не работают габариты на Ваз 2114

Согласно, настоящих Правил дорожного движения, на любом движущемся автомобиле, в том числе и ВАЗ-2114, должен быть включен свет фар, совместно с которым обязательно включаются и габаритные огни. Кроме того, они должны быть включены при остановке или стоянке автомобиля на дороге в тёмное время суток и условиях недостаточной видимости. Поэтому, они должны быть всегда исправны.

Электрическая схема габаритных огней ВАЗ-2114 не так сложна и при желании любой уважающий себя водитель сможет найти неисправность связанную отказом её работы. Для этого необходимо знать, что на клемму №1 выключателя габаритных огней всегда подаётся плюс с аккумуляторной батареи, минуя замок зажигания.

Если клавишу переключателя габаритных огней в положение включено, то электрический ток поступает к двум предохранителям F10 (7,5А) и F11 (7,5А), которые соответственно защищают электрические цепи левых (F10) и правых (F11) габаритных огней.

Дальнейший путь тока лежит к реле К4 (реле контроля исправности ламп), а затем к передним и задним лампам габаритов.

Когда не горит только одна из ламп габаритных огней, тогда проверяем, не перегорела ли она.

Если перегорела, то заменяем её на новую, аналогичной мощности, а вот если она цела, тогда придётся смотреть состояние контактов патрона, в которой она вставляется.

Ещё одной причиной, по которой не горит лампа габаритов, может стать отсутствие напряжения на соответствующих клеммах колодок задних фонарей или колодок передних фар. Тогда при помощи тестера придётся прозвонить соответствующие провода:

не горит правый передний габарит (проверяем жёлтый провод от клеммы №4 фары, до клеммы №8, колодка Х6 монтажного блока);
не горит правый задний габарит (проверяем жёлтый провод от колодки правого заднего фонаря до клеммы №9, колодки Х9 монтажного блока);
не горит левый передний габарит (проверяем жёлто-чёрный провод от клеммы №4 фары, до клеммы №10, колодки Х6 монтажного блока);
не горит левый задний габарит (проверяем жёлто-чёрный провод от колодки правого заднего фонаря до клеммы №17, колодки Х9 монтажного блока);

Если прекращают работу обе лампы по правому или левому борту автомобиля, тогда поиск неисправности нужно начинать с проверки соответствующих предохранителей, расположенных в монтажном блоке под капотом автомобиля ВАЗ-2114, так как одновременное перегорание сразу двух ламп габаритов, мало вероятно. Перегорание предохранителя F10, определяется очень легко, так это приведёт к прекращению горения, ламп подсветки выключателей приборов. Также, причиной отключения ламп габаритов, может стать выход из строя реле К4.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

отключить электропитание автомобиля;
открыть багажник, демонтировать декоративную накладку;
сжать фиксаторы, извлечь контактную панель всего фонаря;
придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Замена лампочки в габаритах

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

Перегоревшая лампа.
Неплотный контакт питающего провода.
Пробитая проводка, ведущая к габариту.

Рабочие задние габариты

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

Видео о выборе ламп

Преимуществ у автомобиля ВАЗ-2114 есть очень много. Данная модель отличается динамичностью, привлекательным внешним видом и хорошими техническими характеристиками. Тем не менее, в плане надёжности и качества панель приборов ВАЗ 2114 не может сравниться с остальными системами автомобиля, а потому у его владельцев часто возникает необходимость замены лампочек на панели. Причём данный вопрос никогда не следует оставлять без внимания, ведь если 60-70 лет назад приборная панель содержала лишь спидометр, амперметр и несколько сигнальных лампочек, то сегодня этот элемент автомобиля гораздо сложнее.

Установленная в транспортном средстве панель приборов позволят водителю видеть множество полезной информации, осуществлять контроль за основным системами автомобиля, а также своевременно диагностировать и устранять неисправности. К примеру, загораться лампочки в ВАЗ-2114 могут по следующим причинам:

отсутствие зарядки аккумулятора;
недостаток топлива в баке;
снижение давления масла;
чрезмерное количество воды в фильтре;
проблемы в работе топливной системы;
зажат ручной тормоз;
неполадки с двигательной системой и так далее.

Из всего этого понятно, что лампы на панели позволяют определить проблемы с авто, а если они сами не работают, то важную поломку можно легко упустить, что чревато не только уменьшением срока службы вашего ВАЗ-2114, но и ДТП

Именно по этой причине при обнаружении неисправностей очень важно своевременно поменять лампы (ремонту они не подлежат)

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Причины неисправности задних габаритов

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

Перегоревшая лампа.
Неплотный контакт питающего провода.
Пробитая проводка, ведущая к габариту.

Рабочие задние габариты

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

ПРЕДОХРАНИТЕЛИ

Для защиты от перепадов напряжения и других влияний на электрическую составляющую в цепь вместе с лампочками и кнопкой включен еще и предохранитель габаритных огней. В момент перенапряжения он перегорает, но все остальное в цепи за счет этого остается целым. Он обычно располагается в подкапотном пространстве, где в ВАЗ 2114 нашел себе место целый блок предохранителей на все электросети в машине.

Статья в тему: Замена опоры двигателя на ВАЗ 2109

Поскольку на всех них есть маркировки, то легко можно обнаружить те детали, что нам нужно: F10 отвечает за сохранность ламп левой стороны машины, а F11 за правый. Таким образом, в случае отказа одной половины, например, когда не горит задний левый габарит правая часть авто останется работоспособной и свою работу выполнять будет. А если перегорает предохранитель габаритов, то заменить его в принципе достаточно просто – это считается простейшей неисправностью этого рода.

Схема и расположение предохранителей на ВАЗ 2114(так же на 2113 и 2115)

Когда следует включать габаритные огни?

Водитель обязан включать габариты всякий раз, когда наблюдается ухудшение видимости на дороге, а также в случае, когда он проезжает по туннелю.

К условиям ухудшения видимости принято относить:

сильный дождь/снег;
туман;
сумерки/предрассветное время.

Очень важно включать габаритные огни во время движения в тумане. При малейших признаках его появления (особенно в темное время суток), нужно включать габариты, обозначая границы собственного транспортного средства

В случае если Вы вынуждены остановиться на обочине дороги в условиях недостаточной видимости, обязательно следует включить габаритные огни, а в темное время суток дополнительно еще и аварийку. Подобные действия защитят Вас и помогут другим участникам движения не попасть в ситуацию, когда из тумана/темноты перед ними внезапно появляется автомобиль.

Неисправности электропроводки

Одна из причин свечения светодиодных ламп – естественное старение электропроводки и появление утечек через изоляцию. Это может вызвать появление напряжения в совершенно неожиданных местах. В большинстве случаев оно невелико, но достаточно для того, чтобы LED-прибор слабо светился.

Старая алюминиевая проводка, проложенная скрытым способом, через 30 лет эксплуатации.

Состояние изоляции можно проверить мегомметром (проверка мультиметром в большинстве случаев – пустая трата времени из-за низкого измерительного напряжения). Для сети 220 В сопротивление изоляции не должно быть меньше 0,5 МОм. Но даже в случае выявления ухудшения состояния изоляции зачастую ничего сделать нельзя – точно определить место повреждения невозможно. А так как электропроводка в жилых и общественных зданиях скрытая, то полная ее замена производится во время капитального ремонта помещения.

Влияние емкостной проводимости

Надо учитывать, что утечка может носить емкостный характер. Одной обкладкой конденсатора при этом служит провод, другой – второй провод, заземленный токопроводящий элемент (арматура), сырая стена и т.д. Такую неисправность мегомметром обнаружить без опыта намного сложнее. Надо учитывать, что эту проблему не решить даже полной заменой электропроводки. Емкость от этого никуда не денется, и больше того – она напрямую зависит от качества изоляции.

Влияние паразитной емкости между нулевым и фазным проводом.

Также паразитная емкость может вызывать несанкционированное свечение, если на нулевом проводе присутствует напряжение относительно земли. Его источником является несимметричность напряжения по фазам, свойственная сетям конечных потребителей (220 В). Через межпроводную емкость это напряжение создает небольшой ток, при котором светодиодная лампа тускло горит даже в отключенном состоянии.

И еще надо отметить влияние наводок. Бывает ситуация, когда параллельно фазному проводу на длительном протяжении и небольшом расстоянии проложен другой фазный провод. Если к нему подключена достаточно мощная нагрузка, то ток, протекающий по такому проводнику, создает электромагнитное поле, индуцирующее напряжение в проводе питания LED. Его может быть достаточно для постоянного или периодического зажигания светодиода.

Снятие и замена габаритных ламп в заднем фонаре

Процесс замены предполагает последовательное выполнение следующих действий:

открывается багажник;
для получения доступа к фаре снимается ковролин, накрывающий ее изнутри;
отсоединяются контакты платы;
вынимается планка (на ней находятся все лампочки заднего фонаря).

Конструкция задних фонарей ваз 2114

Для того, чтобы производить ремонт, диагностику и устранять возникающие проблемы, необходимо понимать устройство, схему задних фонарей ваз 2114. Устройство задней фары состоит из трех основных элементов: — задней крышки; — платы с креплениями, соединениями для подключения лампочек; — внешней декоративной крышки, светового рассеивателя.

Схема подключения проводов составных элементов (ламп): 1. указателей поворота; 2. габаритного свечения; 3. сигнализирования (стоп-сигналы); 4. противотуманки; 5. обозначения движения задним ходом.

Причины поломок

Наиболее распространенные причины выхода узла из строя:

самое узкое место во всей конструкции — это эластичная плата;
на втором месте, банальное перегорание или механическое повреждения лампочек;
третьей причиной является проблема с предохранителем или реле;
окисление контактов;
обрыв проводки.

В первую очередь имеет смысл проверить те элементы, которые не требуют снятия фары целиком (например, предохранителей, реле). После чего проверяют качество соединений, наличие окислений и уровень подачи напряжения к осветителю. Последним этапом является разборка заднего фонаря, извлечение и осмотр платы.

Основные причины неисправностей

Почему может не работать задний габарит? Причин довольно много, но мы перечислим их все:

перегорела лампочка;
перегорел предохранитель;
неисправность проводки;
неисправность соединительных колодок;
неисправность фонаря;
неисправность реле контроля в монтажном блоке;
неисправность переключателя габаритного света.

Самой распространенной неисправностью из вышеперечисленных, конечно, является выход из строя лампочки габаритных огней. В этом случае ее достаточно заменить. Как это сделать?

Как поменять лампы задних габаритных огней

Замена ламп в заднем фонаре ВАЗ 2114 исключительно проста и не потребует никаких инструментов. Открываем крышку багажника и напротив фонаря находим на обивке вот такой кармашек.

Он на липучке. Просто тянем за край и открываем его. Перед нами тыльная часть фонаря и колодка питания.

Аккуратно снимаем колодку простым вытаскиванием.

Снятая колодка питания

На фонаре находим три защелки: сверху, снизу и сбоку.

Отжимаем их и вытаскиваем плату.

Снятие фонаря

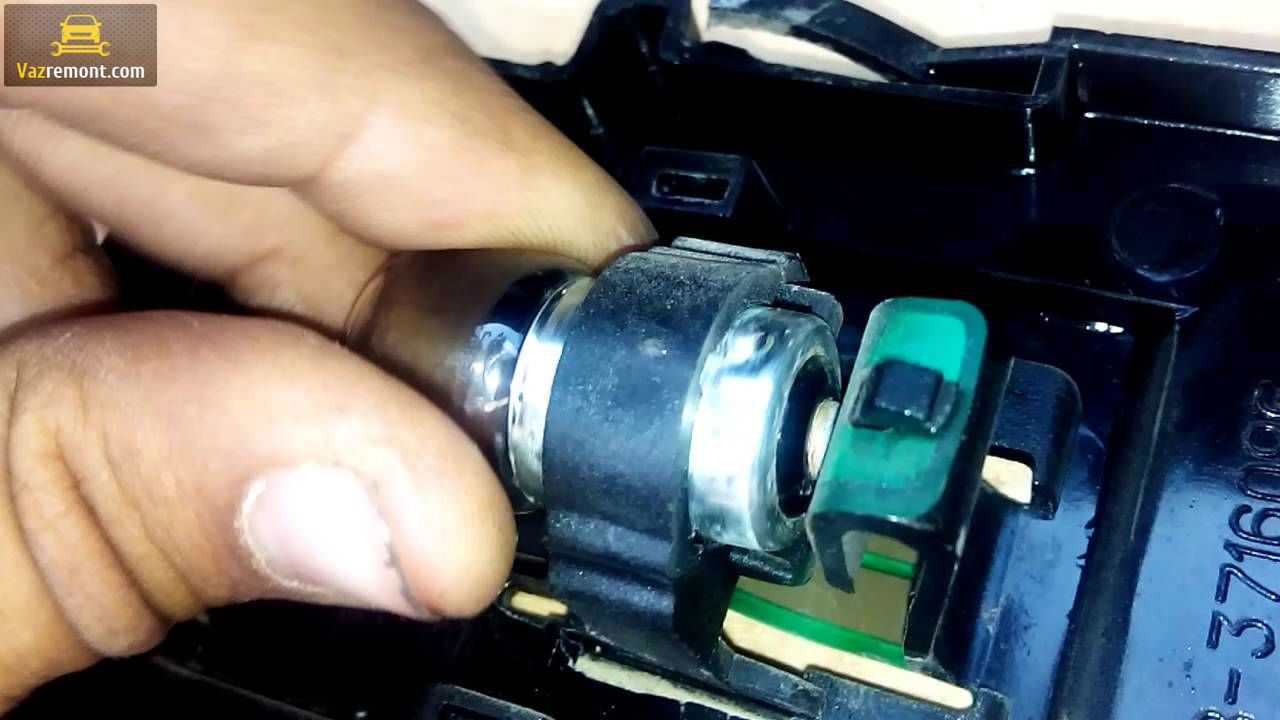

Кладем плату «лицом» вверх. Лампочка габаритного огня самая маленькая, на фото ниже она помечена стрелкой.

Слегка утапливаем лампу, поворачиваем против часовой стрелки и вытаскиваем из патрона. На место сгоревшей устанавливаем новую, монтируем плату на место, подключаем колодку питания, закрываем карман в обивке.

ЦЕНЫ КОМПЛЕКТУЮЩИХ

Отдельного раздела стоят и цены на все детали, что могут понадобиться при ремонте этой части автомобиля, ведь если перегорели габаритные лампочки на ВАЗ 2114 или предохранители, то их все равно придется менять на новые. В любом случае все комплектующие достаточно дешевые, все, что нам может понадобиться:

Лампа габаритная;
Предохранитель;
Кнопка включения;
Целый блок предохранителей.

На сегодняшний день обычная лампочка белого цвета стоит до 30 рублей, конечно, цена зависит от индивидуальной ценовой политики конкретного продавца. Отдельные предохранители можно подобрать в цене до 50 рублей, если, конечно, вы не захотите поставить более качественный вариант. Кнопка, если искать точно такую же, как и родная, то придется отдать до 300 рублей. В некоторых ситуациях могут возникнуть проблемы серьезнее и придется менять весь блок, это достаточно дорогое удовольствие, вместе со всеми проводами это будет стоить до 1000 рублей.
