⚡ 10 характерных неисправностей генератора и признаки их проявления

Разборка устройства

Чтобы разобрать генератор, необходимо осуществить несколько простых манипуляций:

Демонтировать шкив привода. Старайтесь не потерять шпонку.
Выкрутить гайки с задней крышки, которыми стянуты все части конструкции.
Извлечь регулятор напряжения. Заодно оцените состояние щеточного узла.
Рассоединить все части генератора.

После этого можно приступать к проведению ремонта.

Часто выходят из строя подшипники, особенно тот, который расположен в передней крышке. Причина этого – чрезмерное натяжение ремня. Чтобы произвести замену, нужно выкрутить четыре винта и выпрессовать подшипник с посадочного места. Вместо него устанавливаете новый подшипник. Чтобы увеличить надежность, меняйте сразу оба ролика.

5 главных признаков неисправности генератора

Проблемы с «электрическим сердцем авто» могут быть вызваны нарушением целостности корпуса, поломкой креплений, щеток, разрушением подшипников, шкива.

С другой стороны, обрывы электрической цепи, разрушение диодных мостов, износ угольных щеток, короткие замыкания, выход из строя реле-регулятора обратного тока также приводят к потере работоспособности агрегата.

Неисправности генератора могут проявляться по-разному

Водителю важно ориентироваться на следующие признаки:

Потускнение, мерцание света фар, подсветки приборной доски. Данная проблема является особенно заметной при наступлении темного времени суток. Яркость автомобильных фар меняется в зависимости от оборотов двигателя.
Такие скачки освещения сигнализирует о начинающихся проблемах. При появлении данных симптомов следует проверить натяжение ремня, реле обратного тока, других деталей.
Проблемы с холодным пуском двигателя. АКБ и генератор работают в паре. Первый запускает мотор, второй заряжает батарею при работающем силовом агрегате.
Если генератор выходит из строя, то аккумулятор не получает полноценный заряд. Из-за этого батарея не может быстро завести двигатель. Таким образом, при появлении данных признаков следует проверить систему зарядки авто.
Свистит приводной генераторный ремень, приводящий в движение ротор. Такая ситуация возникает из-за слабого натяжения данного элемента. В результате генератор не обеспечивает нормальную зарядку АКБ. При таких проявлениях нужно выяснить причину и как можно скорее устранить неисправность.
На приборной доске горит пиктограмма, обозначающая аккумулятор. Такое явление свидетельствует о том, что батарея не заряжается должным образом. При таких обстоятельствах машина может передвигаться только на АКБ. Расстояние зависит от количества включенных электрических потребителей и резервной емкости аккумулятора. В данной ситуации нужно максимально отключить все электричество и постараться доехать до ближайшей станции технического обслуживания.
Гул, звенящие звуки из-под капота. При износе подшипников качения, потери смазки происходит перекос, подклинивание ротора. Кроме того, причиной шума может быть деформированная муфта. Эти поломки можно устранить без разборки генератора. Электрический гул может появляться и при замыкании обмотки стартера.

Определение причины поломки генератора в дороге

Первое, что делаем, это определяем, что причина поломки кроется в генераторе.

На приборной панели большинства автомобилей находится указатель заряда аккумулятора. Об исправном оборудовании свидетельствует то, что индикатор заряда загорается моментально с поворотом ключа в замке зажигания, после запуска двигателя индикатор перестает гореть.

Уточняем, что причина неисправности именно в генераторе

Неисправный генератор приводит к обнулению настроек компьютера машины, напряжение становится нестабильным, появляется запах горелой резины или посторонний визг под капотом. Убедиться в неисправности генератора можно применив такой способ, как замкнуть при работающем двигателе провода, идущие на реле заряда или по-другому «таблетку». Если при этом ничего не произошло это и означает неисправность генератора. На неработающей машине обязательно проверьте люфт шкива генератора, если люфт есть, причина неисправности кроется в генераторе.

Что такое стартер

Стартер представляет собой электрический двигатель постоянного тока. Ротор установлен на подшипниках скольжения, не требующих пополнения запаса смазки. Предусмотрен планетарный редуктор для повышения крутящего момента. На передней части вала расположена подвижная муфта, управляемая электромагнитом. При повороте ключа в замке зажигания в положение запуска шестерня входит в зацепление с зубчатым венцом на маховике, прокручивая вал двигателя. После начала работы муфта размыкает кинематическую цепь, предотвращая разрушение стартера.

Автомобильный стартер.

Какие функции выполняет

Стартер на Renault Duster предназначен для дистанционного запуска двигателя. Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха -40°С (при условии заправки синтетического масла и использовании заряженного аккумулятора).

Схема расположения стартера в автомобиле.

Где расположен

Узел расположен на боковой части картера двигателя около кожуха маховика. Стартер прикреплен болтами и подключен к бортовой сети автомобиля. Корпус электрического прибора обеспечивает защиту внутренней полости от пыли и влаги.

Артикулы

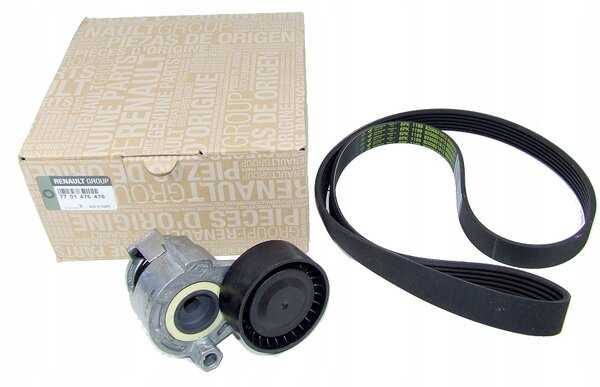

Комплект ремня генератора для Дастер с роликом (арт. 7701476476)

Поэтому, приобретая комплект для замены ремня генератора для Renault Duster или отдельно запчасти, важно учитывать комплектацию и объём силовой установки:

Для дизельного мотора, объёмом полтора литра, имеется комплект ремня генератора для Дастер с роликом (артикул — 7701476476). Цена от 3,5 тысяч рублей.
Для двигателя 2,0 без кондиционера, комплект ремня генератора Рено Дастер с артикулом — 7701478717, цена от 3,1 тысячи рублей.
Для силового агрегата 2,0 комплект ремня генератора под артикулом 117209732R с ценой от 5 тысяч рублей.

Если нет оригинала для двигателя 1,5 используются аналоги:

Gates K-026-PK1203 цена комплекта от 4 тыс. руб.
Febest 0290-J1E цена комплекта от 2,5 тыс. руб.

Для силовой установки объёмом 1,6 (без аппарата для охлаждения) подходят аналоги:

Gates K026-PK-1130 ценой от 3,8 тыс. руб.;
Riginal RG-534014130 ценой от 1,3 тыс. руб.

Ремень генератора для мотора 1.6 (арт. 6PK1203)

Возможно заменить только ремешок генератора для Дастера.

Устройство и принцип работы генератора автомобиля

Сперва же не лишним будет хотя бы в общих чертах познакомиться с устройством генератора, а также с принципом работы этого узла автомобиля. Многие автолюбители, к сожалению, всегда пропускают этот этап, сразу приступая к диагностике и ремонту. В итоге, из-за непонимания (или недопонимания) принципа работы дело часто заходит в тупик, допускаются серьезные ошибки, провоцируются короткие замыкания и более серьезные поломки, чем были до этого. Отсюда следует вывод, что поиск и устранение любых неисправностей того или иного узла автомобиля нужно начинать с изучения его устройства и принципа работы.

Генератор автомобиля устроен и работает следующим образом. Собственно, электроэнергия, используемая для питания бортовой сети и зарядки аккумуляторной батареи, вырабатывается за счет электромагнитной индукции. Снимается она с выводов обмоток статора, внутри которых вращается ротор на двух подшипниках. В движение ротор приводится от коленчатого вала двигателя, с которым он соединен при помощи ремня.

Первая особенность, о которой необходимо знать, это неравномерность скорости вращения ротора генератора. Она полностью зависит от того, на каких оборотах работает двигатель. Соответственно, если бы ротор питался (для возбуждения) одним и тем же напряжением, то на выходе генератора мы бы получали скачущее напряжение, что является неприемлемым для бортовой сети автомобиля.

Решается эта проблема весьма просто. На ротор подается не стабильное напряжение, а регулируемое. За это отвечает реле-регулятор, который «отслеживает» напряжение на клеммах АКБ, и в зависимости от текущих показателей корректирует питание ротора. Грубо говоря, когда на выходе генератора напряжение доходит до верхней допустимой отметки (например, 14.4 вольта), схема реле-регулятора прекращает питание ротора. Напряжение на выходе падает, РРН возобновляет возбуждение ротора, и так по циклу с очень большой частотой. За счет этого напряжение бортовой сети постоянно поддерживается на одном уровне, и не зависит от того, на каких оборотах работает мотор автомобиля.

Вторая особенность автомобильного генератора заключается в том, что он генерирует переменное трехфазное напряжение. А для питания бортовой сети и зарядки АКБ оно должно быть постоянным. Чтобы решить эту проблему, генератор оснащается выпрямительным мостом, состоящим из диодов. Как правило, в выпрямителе имеется шесть основных диодов (по два на каждую фазу), а также три дополнительных.

В принципе, этих знаний уже будет достаточно для того, чтобы разобраться в описанных далее характерных неисправностях генератора. Хотя для успешного самостоятельного ремонта не помешает углубиться в тему, используя дополнительные источники информации.

Диагностика поломок

Диагностика – это обязательный процесс, которые следует производить регулярно, а особенно, если возникли сомнения касательно исправности узла. Процедура диагностики позволяет выявить механические и электрические неисправности. Конечно, для полноценной диагностики нужно специальное оборудование и специалист, но при этом некоторую часть процедуры можно выявить своими силами.

Если при включённом зажигании не загорелась контрольная лампа, то стоит обратить внимание на следующие детали:
Не исключено, что лампа банально перегорела
Замыкание обмоток генератора на массу
Обрыв проводки, проблема с предохранителем или реле лампы заряда
В ситуации, когда лампа горит постоянно стоит проверить следующее:

В первую очередь нужно проверить ремень, не исключено, что сила его натяжения не достаточна для нормальной работы. Особенно это актуально, если на повышенных оборотах слышен свист ремня.
Обратить внимание на выработку или возможное разрушение токосъёмных точек.
Окисление контактов или обрыв проводки
Повреждение регулятора напряжения или сбой в его работе
Посторонние шумы при работе генератора могут быть вызваны преждевременным износом подшипников, привести к этому могут другие менее значительные проблемы:
Окисление плюсовых выводов АКБ, что повышает нагрузку на узел
Механические воздействия и загрязнения, в частности попадание влаги, грязи, песка и т.д.
В случае, если автовладельцем был замечен недостаточный заряд аккумулятора генератором, тогда проверить нужно следующее:
Наиболее простая и распространённая причина – это недостаточное натяжение ремня
Проблема может быть и в самой батарее
Окисление клемм и выводов аккумулятора
Повреждение проводки, в частности линии идущей от генератора к АКБ
Обрыв одной из обмоток
Пробой диодного моста
Бывают моменты, когда аккумулятор вообще не заряжается, тогда проверке подлежат:
Токосъёмные щётки, от повышенной нагрузки они могут просто «залипнуть»
Обрыв проводов
Ротор может задевать статор в процессе работы. https://www.youtube.com/embed/IYo8fbspmVc

Ремонт генератора

Для ремонта генератора понадобятся ключи на 7, на 10, на 27, ключ TORX T50, тестер, съемник, молоток, отвертки.

Удерживая вал от проворачивания, отворачиваем гайку крепления шкива. Снимаем шкив и дистанционное кольцо

Помечаем маркером взаимное расположение крышек и корпуса статора

Поддеваем край кожуха шлицевой отверткой

Снимаем кожух

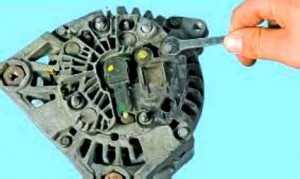

Выворачиваем два болта крепления щеткодержателя

Откручиваем гайку крепления щеткодержателя

Снимаем щеткодержатель в сборе с регулятором напряжения

Проверяем выступание щеток. Если размер «А» меньше 5 мм, заменяем щеточный узел.

Также проверяем легкость перемещения щеток.

Проверяем сопротивление обмотки ротора.

Показания тестера должны показывать бесконечность, в противном случае в обмотке ротора обрыв и ротор заменяем

Выкручиваем четыре стяжных болта

Вставляем отвертку между крышками для их разъединения

Снимаем крышку со стороны привода вместе с ротором

Выпрессовываем из переднего подшипника ротор

Для замены переднего подшипника ротора выкручиваем четыре винта крепления прижимной пластины

Снимаем пластину

Выпрессовываем подшипник из крышки

Запрессовываем оправкой подходящего размера новый подшипник в крышку, прикладывая усилие к наружному кольцу.

Спрессовываем подшипник с вала ротора с помощью съемника

Напрессовываем новый подшипник на вал ротора до упора, прикладывая усилие к внутреннему кольцу подшипника

Проверяем отсутствие замыкания обмотки ротора на корпус, подсоединив поочередно к каждому контактному кольцу и к корпусу ротора.

Тестер должен показывать бесконечность.

Собираем генератор в обратной последовательности. Крышки ориентируем по установленным меткам.

Инструкция по замене своими руками

Иногда самостоятельный ремонт агрегата нецелесообразен, поэтому автовладельцам приходится менять устройство. Процедуру замены рассмотрим на примере автомобиля Лада Калина.

Инструменты и материалы

Чтобы успешно выполнить замену, подготовьте следующий инструмент:

гаечные ключи на 8, 13 и 19, для большего удобства используйте накидные и рожковые,
трещотки с головками аналогичных размеров,
удлинитель с воротком (автор видео канал AndRamons).

Этапы

Процедура замены должна осуществляться с учетом рекомендаций и требований производителя, которые указаны в сервисной книжке по эксплуатации. Перед тем, как приступить к замене, обязательно изучите мануал.

Итак, как снять и самостоятельно заменить агрегат:

Для начала отключите зажигание и отсоедините провод с клеммой от аккумулятора.
Откройте капот и ослабьте гайку натяжителя ремня, после чего демонтируйте устройство.
Далее, отключите штекер, зафиксированный в посадочном месте при помощи пластмассовой защелки, для этого на нее необходимо нажать и потянуть в сторону. Обычно извлекается она без проблем. Также надо отключить клеммы с проводами, расположенными под прорезиненным колпачком, сделав это, можно поддеть и выкрутить гайку.
После этого гайку фиксации верхней части агрегата также надо выкрутить. Перед этим можно воспользоваться воротком, а затем использовать трещотку.
Постучите несильно по выпирающему винту, чтобы он начал сдвигаться. Извлеките болт с обратной стороны, подробно показано на фото.
Теперь можно откручивать нижний болт фиксации агрегата, в этом случае процедура демонтажа выполняется аналогичным образом. Разница заключается только в том, что при откручивании необходимо поддерживать гайку с тыльной стороны, поскольку в ходе выкручивания они может проворачиваться.
При извлечении штока вам необходимо быть наиболее внимательным, поскольку здесь расположены втулки. Выполняя снятие, поддерживайте втулки, иначе они могут упасть и потеряться. Возьмитесь за корпус установки, чтобы не допустить ее падения, а второй рукой извлеките винт.
После выполнения этих действий можно извлекать агрегат из подкапотного пространства. При демонтаже его следует немного поворачивать из одной стороны в другую так вы сможете найти наиболее оптимальное место для снятия. Теперь вам остается только поменять генераторный узел на новый, все дальнейшие действия по сборке осуществляются в обратной последовательности.

Как проверить генератор на месте

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
нет надежной массы двигателя с кузовом;
генератор не выдает нужную зарядку;
слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

обрыв подходящих к узлу проводов;
пробой диодного моста;
неисправность реле-регулятора;
замыкание (перегорание, обрыв) роторной или статорной обмотки;
износ подшипников;
стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

не крутится генераторный шкив с валом на заведенном двигателе;
появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

В случае, когда батарея недо- или перезаряжается, следует проконтролировать регулятор напряжения. Замеряют его в тот момент, когда двигатель находится «на оборотах» от 2000 и выше. Отдельного внимания заслуживают щетки регулятора — для их проверки применяют 12-вольтовую лампочку. Вместо выражения «регулятор напряжения» Вы можете встретить реле-регулятор (это одно и то же).

Необходимо проверить также статор, ротор и обмотку. Если генератор сильно гудит в процессе работы, значит может «коротить» обмотка. Снова берем в руки наш мультиметр и измеряем сопротивление между контактными кольцами ротора. Показатель должен быть в диапазоне от 2,3 до 5 Ом. Если он ниже минимального значения, то замыкание происходит между витками. Высокое говорит об обрыве или слабом контакте.

Именно статор относится к наиболее сложным деталям генератора, и без демонтажа всего узла целиком мы не сможем произвести его проверку

Первым делом обращайте внимание на отсутствие следов обрыва и/или подгоревших контактов

Работа по проверке исправности генератора вполне может быть выполнена в гараже собственными силами с использованием одного лишь мультиметра. Если же речь идет о неисправностях, то необходим демонтаж узла с последовательной проверкой всех составляющих, как об этом я написал выше.

Причины неисправности генератора и способы их устранения

Генератор представляет собой сложное устройство, являющееся обязательной частью любого авто. Владельцу машины следует знать возможные причины неисправностей генератора, способы устранения их, и уметь выполнять их профилактику.

Выделяют 2 вида генераторов: переменного тока и постоянного тока. Нынешние автомобили оборудуют генераторами переменного тока, имеющими диодный встроенный мост (выпрямитель), который преобразовывает переменный ток в постоянный.

Каждый электроприбор в авто рассчитан на тот или иной диапазон напряжения, обычно — от 13,8 до 14,7 В. Поскольку генератор прикрепляется к коленвалу, напряжение, выдаваемое им, отличается на разных оборотах двигателя авто. Реле-регулятор сглаживает и регулирует выдаваемый ток.

Разновидности неисправностей генератора

Все неисправности этого агрегата подразделяют на 2 категории — электрические и механические. Практически любая механическая неисправность является результатом длительной эксплуатации, приводящей к разрушению корпуса, креплений, подшипников, ременного привода, прижимных пружин и других частей. Электрические неисправности — это обрыв обмотки, выход из строя диодного моста, выгорание щёток и их износ, биение ротора, пробои, выход из строя реле-регулятора.

Нужно проводить регулярную проверку натяжения ремня привода и его износа.

«Дедовский» метод диагностики неисправностей

Суть метода заключается в сбрасывании клемм с аккумулятора. Категорически запрещенный метод для современных авто. Следствием перепадов напряжения может стать выход из строя всей бортовой электроники. По этой причине генератор следует проверять исключительно путём замера электрического напряжения в электросети или диагностики снятого узла с использованием специального стенда. Вначале замеряют напряжение на аккумуляторных клеммах, запускают мотор и снимают показания уже во время его работы. До момента запуска двигателя напряжение должно составлять примерно 12 В, а после запуска — 13,8-14,7 В. В случае отклонения в сторону увеличения имеет место «перезарядка», указывающая на выход из строя реле-регулятора, отклонение в сторону уменьшения говорит об отсутствии поступления тока, что указывает на неисправность генератора либо цепей.

Причины неисправностей

Износ, коррозия. Нынешние генераторы оборудованы закрытыми подшипниками, заменяемыми после завершения срока службы либо пробега авто. Узлы электрической части полностью заменяются.
Низкое качество комплектующих.
Несоблюдение правил эксплуатации.
Факторы внешнего характера (жидкости, соль, температурные колебания, дорожная «химия»).

Износ подшипников является наиболее распространённым вариантом неисправности. Его признаки — вой либо свист во время работы. В таком случае необходимо заменить подшипники. Когда натяжение приводного ремня ослабевает, это тоже может привести к низкой эффективности работы генератора. Основным признаком в этом случае является свист при разгоне автомобиля.

Устранение неисправностей генератора

Неисправности механического типа устраняют посредством замены неисправного узла на исправный. Для генераторов старых моделей необходима проточка контактных колец. Причиной изменения приводных ремней является их износ, максимальное растяжение либо завершение срока эксплуатации. Роторные либо статорные обмотки заменяются.

Электрические неполадки устраняют в результате проверки других составляющих электрической цепи, а также непосредственно деталей генератора и выходного электрического напряжения. Распространённой проблемой является перезаряд генератора либо недостаточное напряжение. Устранение первой неисправности возможно путём проверки и замены регулятора напряжения или диодного моста, тогда как низкое напряжение является чуть более сложной проблемой. Возможные причины низкого напряжения — повышение нагрузки на бортовую сеть, пробой диода, поломка регулятора напряжения и некоторые иные.

Замена щеток генератора Рено Логан: алгоритм действий

Обслуживание генератора и замена щеток, как правило, не вызывает сложностей у автовладельца. Действуйте следующим образом:

Открутите винт, который удерживает заднюю крышку генератора Логана.
Выкрутите парку гаек и демонтируйте задний кожух источника питания.
Снимите регулятор напряжения.
Убедитесь, насколько легко щетки перемещаются в держателе, и обратите внимание на высоту их выступания над поверхностью. Если этот показатель меньше пяти миллиметров (как отмечалось выше), регулятор требуется заменить вместе с держателем щетки.
Берите омметр (мультиметр), и с его помощью измерьте сопротивление роторной обмотки

Для этого подсоедините щупы к контактным кольцам. Если на приборе отражается бесконечность, это свидетельствует о наличие обрыва. В такой ситуации требуется замена ротора.
Оцените состояние диодов, которые осуществляют выпрямление тока. Для этого подключите один провод к металлической части выпрямительного блока, а другой — к выводной части диода. После этого перекрутите положение проводов. Исправный диод пропускает ток в одном направлении. В ином случае он требует замены. Чтобы поменять блок выпрямления, отожмите с помощью отвертки 12 контактов, после чего открутите пару крепежных винтов и достаньте блок.

Если целью работ является просто замена щеток на Логане, демонтировать генератор нет необходимости. Для этого достаточно снять задний кожух и держатель щеток в комплексе. Отпаяйте старые детали и выбросьте их.

При выпаивании будьте внимательны, ведь провода щеток имеют небольшую длину. Ее необходимо увеличить с помощью медного провода. Пайку осуществляете возле щетки, чтобы исключить проблемы с продеванием изделия в проем щеткодержателя. Ставьте изделия на требуемую высоту и осуществляйте пайки.

Чтобы более точно разобраться в процессе замены, можно посмотреть видео.
