Назначение, устройство и виды подвесок автомобиля

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

  1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
  2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта с дорожным покрытием и ограничения чрезмерных кренов кузова.
  3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.


Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.


Автомобиль класса “Люкс” с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже  управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.


Внедорожник с длинноходной подвеской

Ход подвески – расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет “внедорожные” возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

Классификация подвесок

В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.


Отличия зависимой и независимой подвески

Плюсы:

  • простая и надежная в эксплуатации;
  • высокая грузоподъемность.

Минусы:

  • плохая управляемость;
  • плохая устойчивость на больших скоростях;
  • меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

Плюсы:

  • хорошая управляемость;
  • хорошая устойчивость автомобиля;
  • большая комфортабельность.

Минусы:

  • более дорогая и сложная конструкция;
  • меньшая надежность при эксплуатации.


Полузависимая подвеска

Полузависимая подвеска или торсионная балка – это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Замена болтов схождения

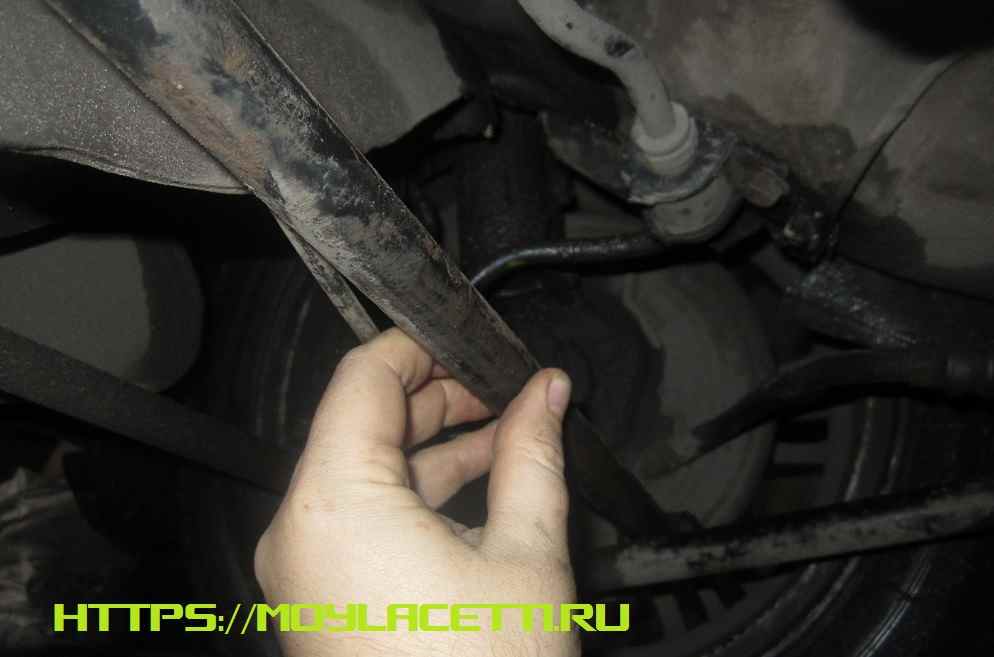

Снимаем пластмассовый чехол с рычага, под которым проложены провода к датчику АБС. Он снимается легко. Главное, не порвите провода

Берём головку на 17 или 19 мм и накидной ключ на 17 или 19 мм. Почему или? Потому что бывает по разному. Старые болты у меня под ключ на 17 мм, а новые оказались под ключ 19 мм. В общем, разберётесь.

И откручиваем

Примечание! На болте схождения имеются метки. Перед откручиванием можно по этим меткам запомнить, как стоял болт, чтобы не сильно нарушить схождение задних колёс. Но, как показывает практика, толку от этого не много и всё равно необходимо как можно скорее посетить стенд регулировки схождения.

Извлекаем гайку, шайбу и болт

Как всё просто, да? На самом деле так может повезти, наверное, один раз в жизни. Особенно, если Вы их не откручивали лет пять.

В большинстве же случаев так просто не получится, потому что болт намертво прикипел к сайлентблоку. Поэтому остаётся только пилить. Причём никаким инструментом, кроме ножовки по металлу туда не подлезешь.

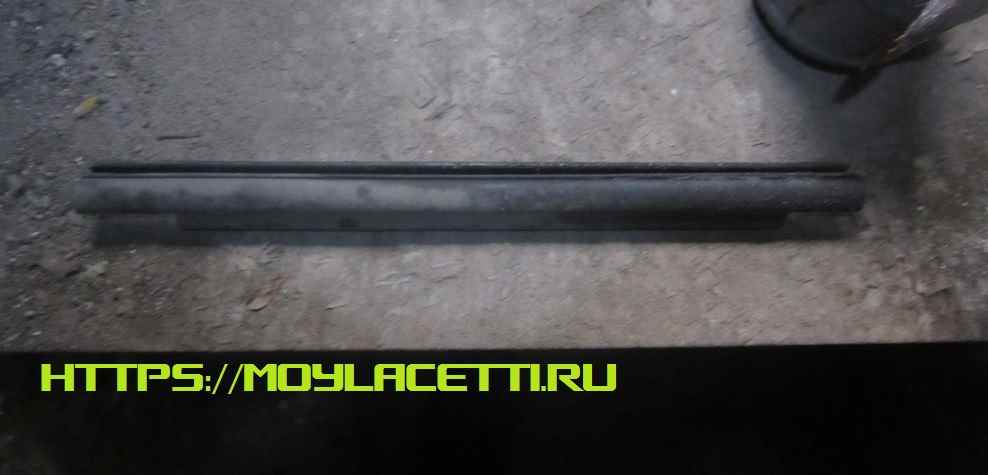

У меня вот такая

Очень удобная для таких мероприятий.

Но можно воспользоваться и обычной ножовкой

Только необходимо будет сделать две вещи. Сначала просовываем полотно в П-образный кронштейн (где находится сайлентблок), а затем к полотну прикрепляем саму ножовку. Также желательно режущую часть полотна обратить во внутрь ножовки. Так будет легче пилить, так как мы будем давить таким образом вниз, а не вверх. Ну, в общем, по месту будет понятно.

Пилим вот тут

Полчаса и мы имеем в руках часть болта

Далее есть два пути. Первый — нудный, но гарантированный, а второй — не нудный, но не гарантированный.

Первый — перепиливаем болт ещё вот тут

А второй — ничего не пилить, а открутить крепление рычага с другой стороны и, взяв рычаг немного на излом, попытаться его вывести из крепления. Я пошёл по этому пути, так как гайка у меня открутилась, а не выходил только болт из сайлентблока. Если у Вас и гайка не открутилась — тогда только пилить.

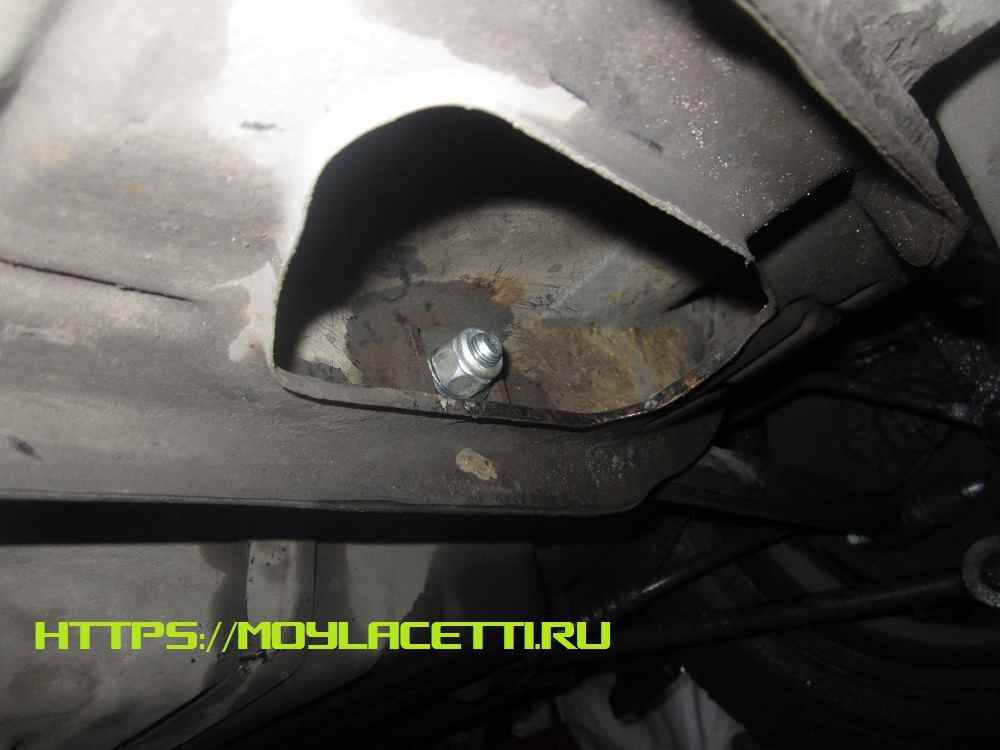

Откручиваем болт крепления рычага с противоположной стороны. Тут обычно проблем с откручиванием не возникает

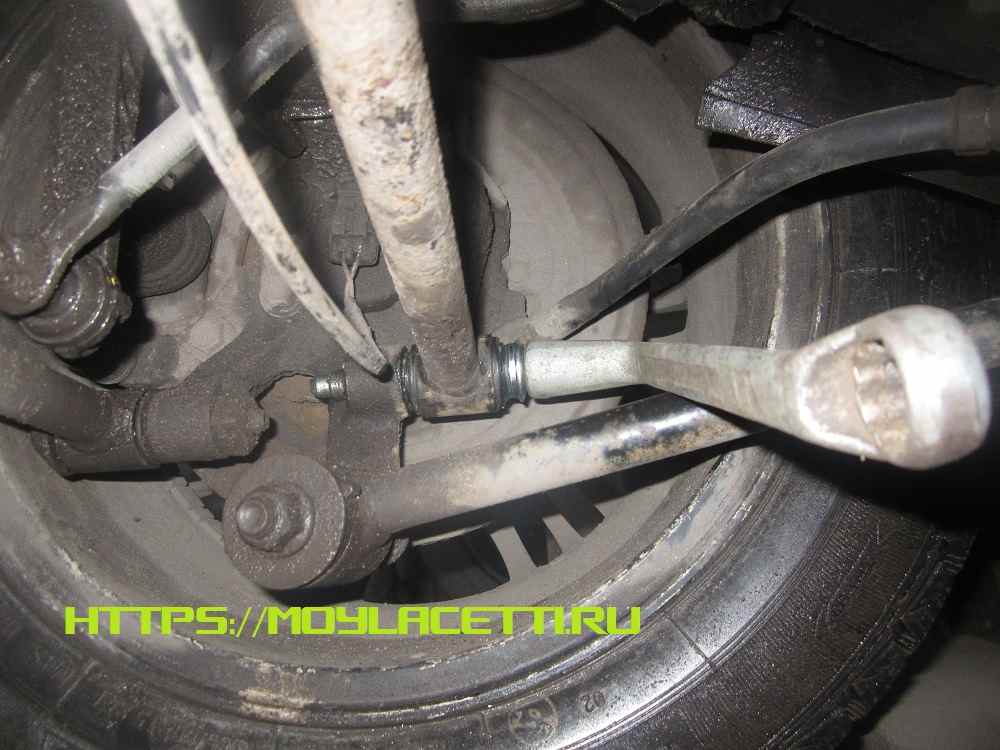

Крутить болт получится только накидным ключом, либо головкой с большим количеством граней, а лучше всего трещеткой, так как мешает продольный рычаг и за один захват можно провернуть болт всего лишь на долю оборота.

После этого снимаем рычаг с авто

Вот так, не очень красиво это всё выглядит

Именно в этом овальном отверстии перемещается болт схождения при регулировке, поворачивая задние колёса в ту или иную сторону.

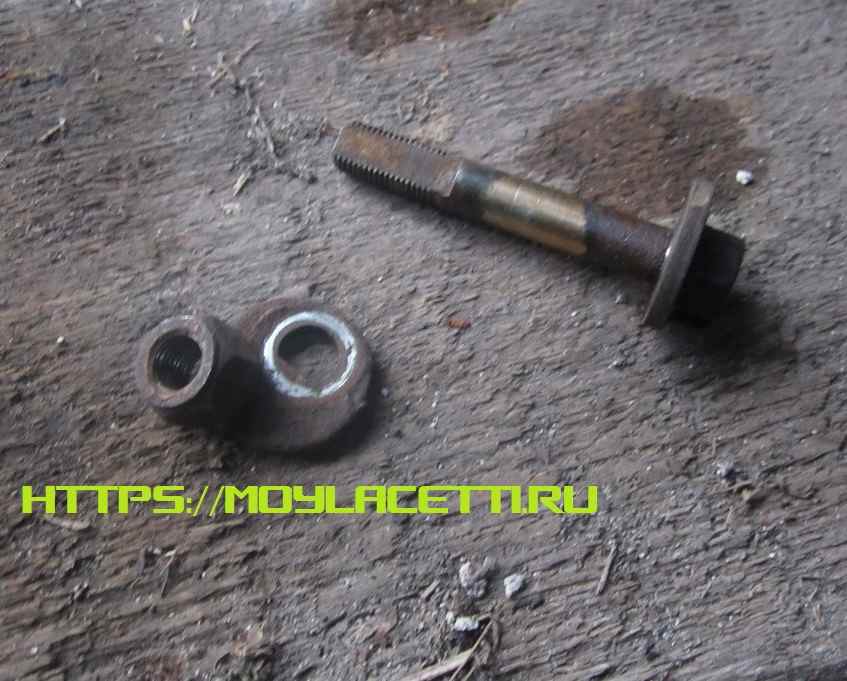

Вот демонтированный рычаг и выживший болт схождения

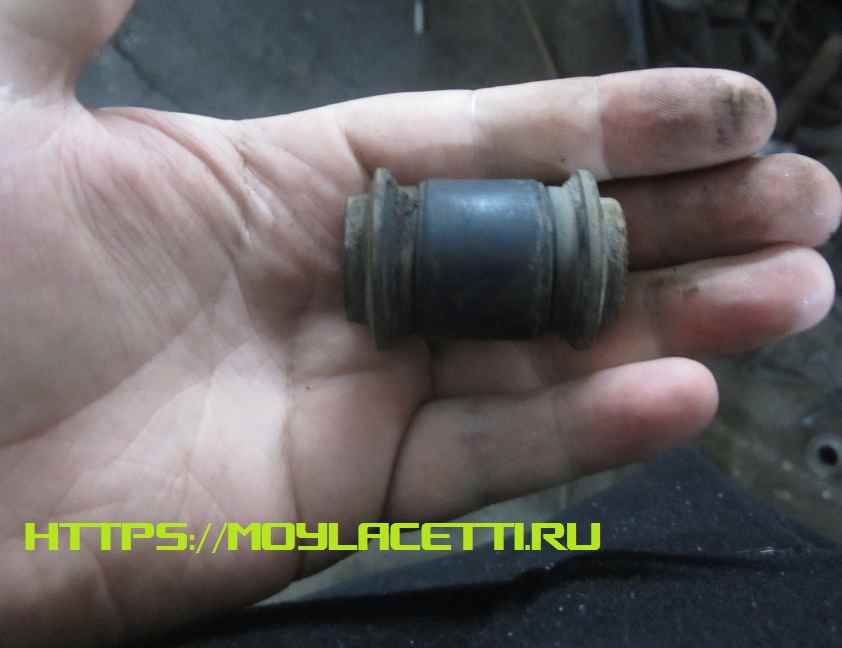

Далее необходимо выпрессовать старые сайлентблоки из рычага и запрессовать новые. Сделать это можно разными способами или при помощи тисков, или при помощи длинной шпильки и подходящих по диаметру головок или отрезков труб.

Я вот примерно показал на фото. Нужен длинный болт и головка подходящего диаметра (на 32 мм). Закручивая гайку, сайлентблок будет выдавливаться в головку

Новый запрессовываем при помощи тисков.

Но в моём временном съёмном гараже тисков не наблюдается. Зато наблюдается добрый сосед, у которого имеется в гараже небольшой гидравлический пресс. За четыре минуты все четыре сайлентблока на двух рычагах были поменяны.

Теперь смазываем мовилем отверстие под болт

Смазываем болт схождения

Устанавливаем рычаг на место и вставляем болт

Смазываем мовилем и наживляем болт с противоположной стороны

Теперь всё закручиваем с усилием 90 Нм. Если нет динамометрического ключа, тогда просто закручиваем

Не забудьте уложить обратно провода от датчика АБС и надеть пластмассовый кожух на рычаг.

Вот такая получилась лепота

Теперь едем на регулировку схождения. А после регулировки заезжаем снова на яму и покрываем резьбу и гайки автопластилином на всех болтах

Вот такие они — болты схождения.

Видео о замене болтов схождения

Всем Мира и ровных дорог!

По теме:

+20

Виды независимых подвесок

МакФерсон

Подвеска McPherson – самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.


Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

Плюсы:

  • простота конструкции;
  • компактность;
  • надежность;
  • недорогая в производстве и ремонте.

Минусы:

средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или. Задняя подвеска имеет аналогичное  строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска


Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска


Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Спортивные независимые подвески


Винтовая подвеска (койловеры)

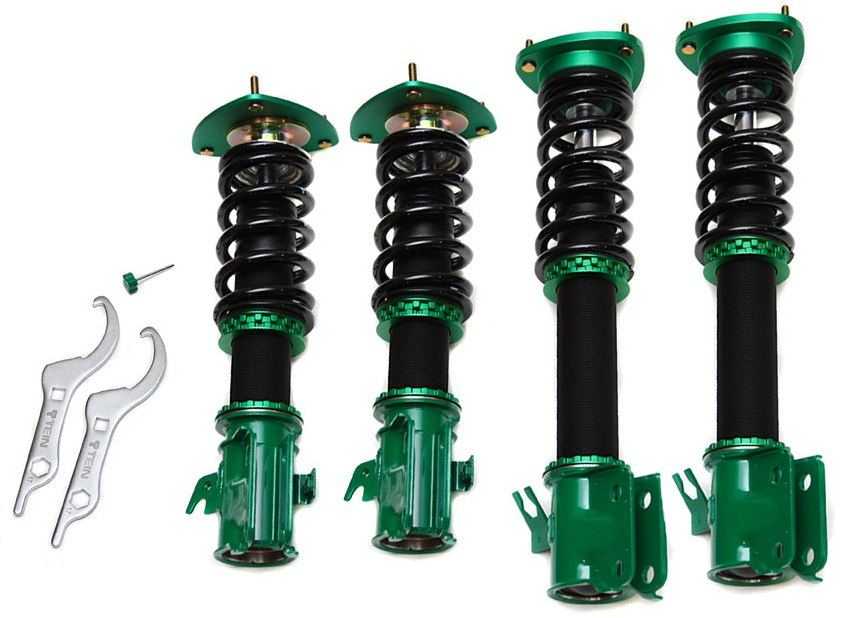

Винтовая подвеска, или койловеры – амортизационные стойки с возможностью настройки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также величину дорожного просвета.

Подвески типа push-rod и pull-rod

Данные устройства разрабатывались для гоночных автомобилей с открытыми колесами. В основе – двухрычажная схема. Основная особенность заключается в том, что демпфирующие элементы расположены внутри кузова. Конструкция данных типов подвески очень схожа, отличие заключается лишь в расположении воспринимающих нагрузку элементов.


Различие спортивных подвесок push-rod и pull-rod

Спортивная подвеска push-rod: воспринимающий нагрузку элемент – толкатель, работает на сжатие.

Спортивная подвеска pull-rod: воспринимающий нагрузку элемент работает на растяжение.

Такая конструкция снижает центр тяжести и обеспечивает лучшую устойчивость автомобиля. Подвеска pull-rod имеет более низкий центр тяжести, чем push-rod. Однако на практике их общая эффективность примерно одинакова.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.


Зависимая подвеска с поперечным расположением рессоры

Первым способом создать упругую “прослойку” между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

  1. Упругое устройство – воспринимает нагрузки от неровностей дорожной поверхности. Виды: пружины, рессоры, торсионы, пневмоэлементы и т.д.
  2. Демпфирующее устройство – гасит колебания кузова при проезде через неровности. Виды: все типы амортизаторов.
  3. Направляющее устройство – обеспечивает заданное перемещение колеса относительно кузова. Виды: рычаги, поперечные и реактивные тяги, рессоры.  Для изменения направления воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod применяются рокеры.
  4. Стабилизатор поперечной устойчивости – уменьшает поперечный крен кузова.
  5. Резино-металлические шарниры – обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Виды: сайлент-блоки и втулки.
  6. Ограничители хода подвески – ограничивают ход подвески в крайних положениях.
