Стартер автомобиля: что это такое, устройство, как работает, назначение, виды, ремонт, фото и видео

Не работает стартер Ваз 2110 – где искать проблему

С проблемами поломки стартера можно столкнуться в самый неожиданный момент. Так как при этом двигатель невозможно запустить – проблема оказывается довольно серьезной. Но можно попробовать решить эту задачу самостоятельно.

Не секрет, что без стартера автомобиль завести невозможно

Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно

Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

1. статор с обмоткой;
2. металлическая втулка, установленная на задней крышке;
3. ротор с обмоткой, а также ламелями;
4. планетарное устройство, состоящее из трех шестеренок, которые включаются в результате воздействия на них ротора;
5. реле;
6. еще один элемент — бендикс — предназначенный для подключения оси вращения узла к венцу маховика инжектора;
7. непосредственно сам корпус.

Как показывает практика, все компоненты этого узла характеризуются высокой надежностью, однако при поломке необходимо производить полную либо частичную замену устройств.

Почему стартер плохо срабатывает? Как правило, в этом случае причина заключается в износе щеток — в некоторых случаях можно произвести их замену, открутив износившиеся элементы и заменив их на новые.

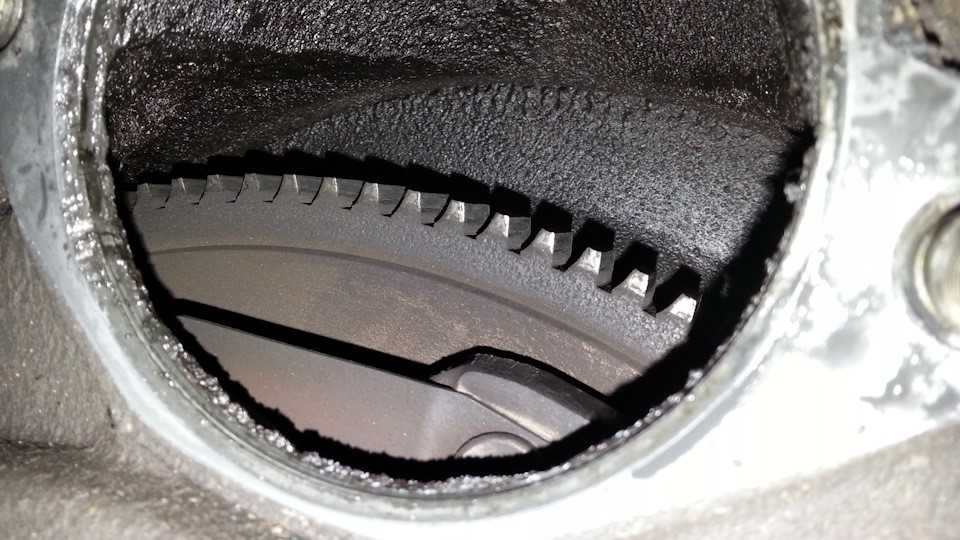

Так выглядит венец маховика Ваз 2110 в идеальном состоянии

Но иногда производители оснащают автомобили одноразовыми механизмами, так что автолюбителям приходится паять устройство для того, чтобы восстановить его работоспособность. В этом случае необходимо учитывать, что пайка оловом является нежелательной, поскольку щетки будут сильно нагреваться, тогда целесообразней прибегнуть к методу сварки медных проводов током.

Возможные причины

Вероятными причинами отказа мотора могут быть:

1. Аккумуляторная батарея;
2. Топливный насос;
3. Датчики (коленвала и распредвала);
4. Свечи;
5. Сигнализация;
6. Топливно-распределительная система;
7. Зажигание.

Рассмотрим теперь их отдельно.

Аккумуляторная батарея

Даже новичок за рулем должен понимать, что завести машину без питания невозможно. Потому ваше первоочередное действие должно заключаться в проверке состояния аккумуляторной батареи.

Аккумулятор

Если автомобиль не хочет заводиться, поднимите капот и посмотрите на индикатор аккумулятора. Если он красный, это говорит о необходимости зарядить АКБ.

Проверив состояние батареи, и определив, что причиной неполадки выступает не она, двигайтесь дальше.

Топливный насос

При наличии хорошего пускового тока от АКБ, машина все равно может не завестись. Вероятным источником может выступать топливный насос.

Движок вашего ВАЗ 2110 молчит потому, что в системе нет необходимого для запуска бензина. Его отсутствие связано с неработающим насосом, который не перекачал из бензобака топливо.

Проверить подобную неисправность легко. Для этого убедитесь в наличии искры у свечей. Если она есть, а движок не заводится, тогда причиной является насос.

Топливный насос

Датчики

Не так уж и редко причиной могут послужить датчики коленчатого или распределительного вала. Эти устройства во многом идентичны, но располагаются сверху и снизу автомобиля.

Если АКБ заряжена, насос исправен, тогда проверьте состояние датчиков. Можно сделать это на СТО или выполнить диагностику своими руками. При повороте ключа в замке зажигания проверьте, есть ли искра на свечах. Если нет, тогда один из датчиков может служить тому причиной.

Свечи

Свечи зажигания подают искру, с помощью которой воспламеняется топливовоздушная смесь.

Свечи

Свечи загрязняются, покрываются нагаром, выходят из строя по мере эксплуатации или при постоянных нагрузках. Потому проверьте их состояние, очистите, промойте.

Самый эффективный способ проверки — поставить на место старых свечей новые и завести машину. Если мотор завелся, тогда оставляйте новые свечи на месте. В случае продолжения проблем, ищем причины дальше.

Сигнализация

Редко, но все же иногда случается так, что система зажигания не может эффективно работать по причине сигнализации.

Если остальные меры не помогли, проверьте этот вариант. Тут поможет только принцип исключения причин. Когда проверка всех предыдущих причин показывает, что все хорошо, виновником в итоге способна стать сигнализация.

Горюче-распределительный механизм

При наличии инжекторного двигателя на вашем ВАЗ 2110, стоит посетить СТО, где вам проведут диагностику с помощью специализированного оборудования. Самостоятельно сделать это сложно.

Но когда речь идет о карбюраторном силовом агрегате, здесь вполне можно попробовать решить проблему собственными руками:

• Первым делом проверьте состояние топливного фильтра. Он располагается в разрыве магистрали, которая идет к карбюратору;
• При обнаружении засорения фильтра, он обязательно подлежит замене;
• Снимите карбюратор, промойте его, предварительно выполнив разборку. Для промывки используется чистое топливо;
• Прокладки замените на новые. Их не сложно и не дорого приобрести в любом магазине автозапчастей;
• Прокачайте бензин после проведенных ремонтных работ.

С целью профилактики и предотвращения проблем, старайтесь не использовать топливо с низким октановым числом. Для ВАЗ 2110 оптимальный вариант — это А92 или А95.

Зажигание

Вполне возможно, что на вашем авто сбилось зажигание, из-за чего машина не заводится должным образом.

В таком случае мы говорим про позднее или раннее зажигание. Возникают подобные неприятности из-за вибраций. Когда автомобиль работает, постепенно крышка трамблера может поворачиваться. Как результат, искра подается неравномерно, топливо не прогорает полностью в цилиндрах, возникает «троение» двигателя.

Замок зажигания

Регулировка зажигания осуществляется путем вращения крышки трамблера. Двигать ее нужно по или против часовой стрелки.

Список основным проблем стартера ВАЗ 2110

• Якорь перестает вращаться либо осуществляет свою работу на низкой частоте вращения, которой недостаточно для запуска автомобиля. В тоже время работа тягового реле осуществляется в стандартном режиме.
• Во время запуска стартерной установки тяговое реле также начинает свое функционирование, однако на очень короткий период времени, после чего оно перестает работать.
• Работа стартера осуществляется в стандартном режиме, однако вращение маховика не производится.
• Появление шумов в области стартера, при нормальном режиме работы якоря.

Данные проблемы зачастую возникают на автомобилях ВАЗ 2110, с которыми может столкнуться каждый владелец данной модели ВАЗ. Однако, стоит отметить, что каждая из выше перечисленных неисправностей возникает по определенным причинам. Перед началом работ по ремонту или замене данного агрегата, необходимо точно определить причину неисправности.

Если во время запуска ТС стартер отказался работать, то, скорее всего якорь не крутит, поскольку отсутствует реакция на заряд электричества.

Еще одной распространенной причиной данному явлению может стать окисление проводов и клемм, с помощью которого осуществляется функционирование стартера.  Для проверки данного дефекта, необходимо произвести очистку всех проводов и клемм от остатков процесса окисления.

Остановку работы стартера может произвести короткое замыкание, которое возникает во втягивающей обмотке тягового реле.

Оборванные провода, питающие тяговое реле могут оборваться. Необходимо осуществить проверку всех соединительных проводов. При наличии данного дефекта необходимо осуществить пайку оборванного провода или его полную замену.

Осложнения процесса оборота может привести к отсутствию вращения якоря тягового реле. Что бы проверить наличие данной неисправности необходимо демонтировать реле с автотранспортного средства и осуществить проверку эффективности вращения. Если дефект подтверждаются, то производятся ремонтные работы или замена дефектной детали на новую.

Возникновение некоторых неполадок связано с работой якоря на низкой частоте вращения.  В таких случаях втягивающее реле осуществляет свое нормальное функционирование.

• Причиной вращения якоря на малых оборотах может стать низкий заряд аккумулятора. В первую очередь осуществляется ее зарядка. Симптомом данной неисправности является то, что стартер щелкает, при положении ключа зажигания в положении «Старт». Если после процесса зарядки АКБ не выдает необходимое напряжение – его следует заменить.
• Второй причиной может быть ослабление элементов крепления, которые удерживают питающие провода от АКБ. Это может быть следствием тряски авто во время движения, а также из-за большого количества остатков процесса окисления.
• Тяговое реле имеет свои болты и гайки крепления питающих проводов, которым также свойственно откручиваться и ослабляться с течением времени. В данном случае необходимо очистить все элементы от остатков процесса окисления и осуществить их затяжку.
• Увеличение температуры коллектора и износ щеток также зачастую приводит к медленному вращению якоря. В этом случае необходимыми действиями для устранения неполадок является очистка коллектора и замена щеток.
• Также могут оборваться или замкнуться провода якорной обмотки. В данном случае решением является только полная замена якоря.

Неисправность стартерной установки требует обязательного снятия его с автомобиля, для дальнейшей диагностики и ремонта. В подавляющем большинстве случаев выходит из строя втягивающее реле. Перед разборкой вам необходимо посмотреть в интернете инструкции и понять, где находится данный агрегат в моторном отсеке.

Оборудование, которое необходимо для снятия и установки стартера ВАЗ 2110:

• Ключ рожкового типа на 13 мм
• Головка торцевого типа на 13 мм
• Головка с воротком

Как проверить втягивающее реле стартера Ваз 2110

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.

Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1…3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3…5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Неисправен блендикс или венец Ваз 2110 – как проверить

Следует отметить, что обгонная муфта непосредственно связана со шкивом стартера благодаря шлицам, установленным по спирали. По этим шлицам осуществляется передвижение механизма в тот момент, когда водитель пытается запустить двигатель.

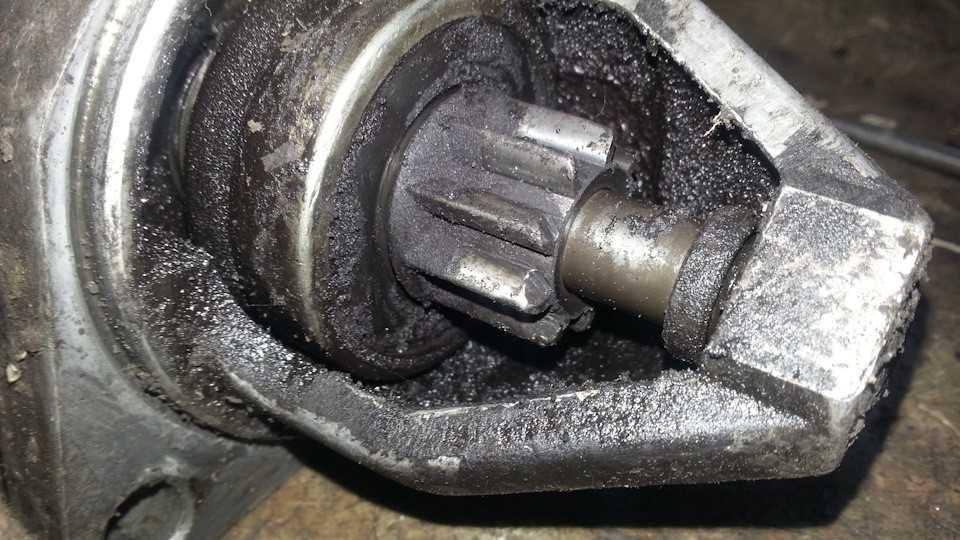

Блендикс Ваз 2110 в идеальном состоянии

В том случае, если стартер не щелкает и не работает или работает медленно даже на горячую, усть проблемы может заключаться именно в бендиксе. Помимо этого, на устройстве располагается еще одна вилка, состоящая из двух металлических пластин, установленных непосредственно на обгонной муфте. Эта вилка крепится к двум противоположным точкам элемента. Один из краев пластин выполнен в виде прямоугольника.

Когда водитель проворачивает ключ в замке зажигания, втягивающее реле оказывает воздействие на эти пластины. Далее шестеренка перемещает по шкиву с помощью шлицев до того момента, пока элемент не сцепится с венцом маховика.

Замена бендикса на стартере

Характерным признаком неисправности бендикса является его прокручивание вхолостую – при запуске двигателя он не входит в зацепление с маховиком. Для того чтобы заменить бендикс на переднеприводных автомобилях ВАЗ, стартер в любом случае необходимо снимать. Следует отметить, что между собой стартерные корпуса моделей ВАЗ 2108-09-14-15 и ВАЗ 2110-11-12 отличаются, на корпусах «девятки» бендикс открытого типа, а задний конец ротора устанавливается во втулке коробки передач (на рисунке ниже – под номером 5).

У стартеров ВАЗ 2110-11-12 бендикс закрыт корпусом, который отливается из алюминия.

Замену бендикса на стартере ВАЗ 2109 (2114-2115) производим следующим образом:

• на снятом с автомобиля узле отворачиваем заднюю крышку (установлены болты под ключ на 10);
• на роторном валу сбиваем стопор, вынимаем пружинное кольцо;
• демонтируем алюминиевую переднюю крышку в сборе с бендиксом и вилкой;
• отворачиваем два крепления ВР и снимаем реле;
• извлекаем старый бендикс с вилкой и монтируем новый, при этом необходимо установить правильно вилку;
• собираем все обратно.

Можно несколько изменить ход разборки (сначала снять втягивающее), но от этого ничего особенно не меняется.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой. Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором. Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности. При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Замена стартера на ВАЗ-2113, 2114, 2115

Стартер представляет собой электродвигатель постоянного тока, в состав которого входят: статор (неподвижная часть, состоящая из обмоток); якорь (вал, в пазах которого расположены коллектор и обмотка); обгонная муфта (шестерня с механическим устройством) и втягивающее реле.

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

• неисправна обгонная муфта;
• замыкание обмоток статора или якоря;
• значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

• якорь стартера медленно вращается;
• слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

• ключи на 8 и на 13;
• жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

1. Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
2. Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
3. Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
4. Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
5. Ключом на 13 отворачиваем три гайки крепления стартера.
6. Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Итог

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Способ второй – буксировка

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

• Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
• Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
• Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Как запустить автомобиль с нерабочим стартером

Конечно, помимо представленных способов есть еще несколько, которые помогут завести автомобиль без стартера, например при помощи буксировки и с толкача. Главное помнить, что эти способы пригодны только для механической коробки передач.

Самым популярным способом среди водителей является запуск с толкача, для этого в помощь нужны пару человек. Этот вид запуска прекрасно подходит для Ваз 2110, лучше всего запуск производить на небольшом спуске. Чтобы запустить автомобиль Ваз 2110 с толкача, необходимо чтобы помощники уперлись руками в багажник, водитель в это время включает 2 или 4 скорость. И здесь главное чтобы как можно лучше разогнать автомобиль, только так автомобиль быстрее заведется.

Сам по себе стартер деталь не сложная, но считается одним из главных элементов автомобиля. И чаще всего он может выйти из строя из-за окислившихся контактов, обрыва провода, а также может быть, неисправна электрика автомобиля. Именно поэтому стоит проводить ревизию этой детали.

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Замена

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

 Загрузка …

Основные неисправности стартера автомобиля

Неисправности стартера делятся на две категории

• поломка или износ механической части
• повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

• неисправности электродвигателя
• неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

Блендикс Ваз 2110 в идеальном состоянии

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

Состоит из следующих компонентов:

• Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
• Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
• Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

• Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
• Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
• Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
• Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

• Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
• С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

Самостоятельная диагностика

Для того, чтобы найти причину неисправности механизма, нужно разобраться, как он устроен, знать, как выполняется подключение стартера, как проверить на исправность все его элементы.

Устройство пускового механизма

Устройство состоит из большого количества деталей, но основу его составляют:

• электродвигатель;
• бендикс;
• втягивающее реле.

С помощью электромотора энергия, полученная от аккумулятора при старте, передается через шестерню коленвалу двигателя. Стартер электромеханическое устройство, поэтому может иметь неисправности как механического, так и электрического характера.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Устройство пускового механизма ВАЗ 2110

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания.

Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла.

Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя

Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110

Стартер Ваз 2110 жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.
