Установка прицепного устройства на классику

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

  1. Управление левыми поворотниками.
  2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
  3. Масса.
  4. Управление правыми поворотниками.
  5. Левые габаритные огни.
  6. Стоп-сигналы.
  7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Самостоятельная установка фаркопа на ВАЗ 2107 |

Фаркоп или прицепное — это изделие, посредством которого можно осуществлять буксировку прицепа. Известно, что автомобили отечественного производства модельного ряда ВАЗ не отличаются вместительностью багажника, поэтому установка фаркопа на ВАЗ-2107 будет как никогда, кстати, особенно если имеется в наличии прицеп

Уделим внимание вопросу о том, как установить фаркоп на ВАЗ-2107, какими бывают данные изделия, и чем они отличаются

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

  • Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
  • Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
    • если неправильно изготовить изделие;
    • если неправильно закрепить устройство;
    • при поломке фаркопа.

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

Заводской фаркоп — это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

  1. само изделие;
  2. инструкция по его установке, зачастую представлено в виде чертежа;
  3. болты для закрепления;
  4. розетка и кабель для ее подключения. Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ-2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

  • дрель с набором сверл;
  • комплект гаечных ключей;
  • пассатижи;
  • грунтовка;
  • изолента;
  • антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ-2107, узнаем подробнее.

Приступаем к установке фаркопа на ВАЗ-2107, для чего потребуется выполнить следующие действия:

  • Демонтируется коврик с багажного отсека.
  • Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
  • Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.
  • Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
  • Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
  • Проводку следует упаковать в термоусадочную трубку.
  • Демонтировать обшивку багажника.
  • Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
  • Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
  • Жгут фиксируется при помощи изоленты.
  • Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке. После того, как прицепное на свой автомобиль будет установлено, можно прицепить прицеп и поучиться ездить с этим устройством. Помните, что для двухосных прицепов требуется соответствующая категория

Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать

Ответственность за неоформленное ТСУ

Автовладельцы, эксплуатирующие транспорт с установленным незарегистрированным ТСУ, облагаются административным штрафом в размере 500 руб. (ч. 1 ст. 12.5 КоАП). Выше уже говорилось, что возить документы на фаркоп с собой необязательно. Это так. Штрафы назначаются в следующих случаях:

  • Изделие не соответствует установленным образцам, самодельное, нет информации о том, что фаркоп зарегистрирован;
  • Устройство установлено неправильно или на автомобиле, на котором его установка запрещена (категория В);
  • Изделие закрывает обзор водителю или номера автомобиля.

Иногда у водителей получается избежать административного наказания, отделаться только предупреждением.

Как избежать штрафа?

Согласно ст. 12.5 КоАП РФ, наказание в форме предупреждения уместно, если:

  • Водитель обязуется зарегистрировать или удалить фаркоп с автомобиля в ближайшее время;
  • На кузове установлена съемная модель, которую легко убрать по необходимости;
  • Устройство установлено на заводе или на кузове есть заводские крепежи для установки крюка.

Также невозможно наложение штрафа в случаях, когда фаркоп уже зарегистрирован, прошел необходимые экспертизы.

Прицепное устройство или фаркоп (далее), одно из самых распространенных дополнительных оборудований на машине. Именно его используют для транспортировки всевозможных видов прицепов, перевозки велосипедов… Однако в то время пока мы его не используем, если сказать языком простолюдина, он просто торчит сзади. И здесь в последнее время у нашей доблестной инспекции, что следит за безопасностью дорожного движения, стали появляться вопросы к владельцам машин, которые оборудованы фаркопами. На страничках интернета уже не впервой можно встретить отзывы о том, что инспектор выписал штраф за фаркоп. Но как же на самом деле обстоят дела с фактом установленного фаркопа, не оформленным как дополнительное оборудование. Действительно ли за это могут выписать штраф? Законно ли это? Об этом мы и хотим поведать читателю.

Фаркоп на ВАЗ 2107 — что это такое

Фаркоп или прицепное устройство — дополнительное оснащение автомобиля, предназначенное для сцепки и буксировки прицепа. На ВАЗ 2107 такую конструкцию устанавливают в том случае, если недостаточно штатного багажника. С предусмотрены элементы, позволяющие при необходимости только буксировать авто. Что касается фаркопа, то его можно изготовить своими руками либо приобрести готовый и произвести установку на транспортное средство без помощи специалистов из автосервисов.

Какие бывают фаркопы

Прежде чем приобрести прицепное устройство на ВАЗ 2107 необходимо выяснить, какие они бывают и в чём их отличие. Классифицируют изделия по типу крючка и месту монтажа. Для рассматриваемого автомобиля крюки бывают:

  1. простой конструкции, когда крюк рассчитан на перевозку грузов до 1,5 тонн, крепление выполняется на двух болтовых соединениях;
  2. крюк быстросъемного типа на муфтовом соединении, что позволяет уменьшить габаритную длину транспортного средства;
  3. крюк торцевого типа с грузоподъёмностью 2–3 тонны.


Фаркопы классифицируют по типу крючка (шара) и месту монтажа

Как крепится фаркоп

Фаркоп может крепиться несколькими способами:

  • в отверстия, предусмотренные таковые отсутствуют);
  • в технологические отверстия кузовных элементов (лонжеронах, креплениях бампера), в которые вставляют болты, фиксирующие прицепное;
  • в отверстия, которые делают специально для монтажа фаркопа, с предварительной разметкой.


Поскольку на ВАЗ 2107 с завода не предусмотрены отверстия для установки фаркопа, их необходимо сделать самостоятельно в бампере и кузове автомобиля

Самодельный фаркоп или заводской

Несмотря на то что сегодня приобрести фаркоп на ВАЗ 2107 не является проблемой, некоторые автомобилисты все же предпочитают изготавливать подобную конструкцию самостоятельно. Это обусловлено тем, что заводские изделия не подходят владельцам по каким-то критериям, да и по финансам самодельные фаркопы обходятся дешевле. Поэтому возникают собственные идеи по части изготовления прицепного, тем более что найти необходимый чертёж сегодня не составляет особого труда. Но перед тем как приняться за самостоятельное изготовление сцепной конструкции, нужно хорошо подумать и взвесить все за и против.


Самодельный фаркоп обойдется дешевле заводского, но прежде чем его приобрести и поставить нужно задуматься — стоит ли рисковать

Чем же может грозить установка самодельного фаркопа? А неприятностей может быть немало:

  1. Прохождение техосмотра будет проблематичным, хотя этот вопрос решаем: прицепное можно снять на время процедуры.
  2. Существенной проблемой может быть поломка конструкции из-за неправильного изготовления или монтажа. В результате можно повредить не только свой автомобиль, но и стать виновников ДТП.

Нужно понимать, что изготовление фаркопа своими руками — это риск. Если приобретается сертифицированное изделие, можно быть полностью уверенным в безопасности этого изделия.

Видео: фаркоп своими руками

Комплектация заводского фаркопа

Заводское прицепное — это конструкция от производителей, получивших лицензию на её изготовление, при этом фирмы занимаются изготовлением фаркопов для разных марок машин. Одно из главных преимуществ заводской конструкции заключается в том, что сцепная деталь проходит испытание. Это говорит о безопасности фаркопа, в отличие от самодельных вариантов.

В заводскую комплектацию фаркопа входят следующие элементы:

  • сама металлическая деталь;
  • инструкция по установке, как правило, имеет вид чертежа;
  • крепёжные элементы;
  • розетка и провода для её подключения.


В комплектацию сертифицированного фаркопа входит сама деталь, крепеж, разъём с проводами и схема монтажа

Что следует учесть перед монтажом фаркопа на ВАЗ 2107

Прежде всего, нужно учесть, что прицепное для ВАЗ 2107 от любого производителя представляет собой универсальную конструкцию. Устройство крепится посредством болтов к заднему бамперу и кузову. Соблюдая инструкцию производителя, выполнить установку не составит большого труда. Однако перед проведением работ необходимо подготовить само транспортное средство, а, точнее, его отдельные части к монтажу.

Кроме этого, следует принять во внимание, что с установкой прицепного увеличится нагрузка на вашу «семёрку», а конкретно на днище багажного отделения. Чтобы в будущем не возникло неприятных ситуаций, лучше усилить пол багажника, например, широкими металлическими пластинами или шайбами в процессе монтажа

Опытными автомеханиками рекомендуется обработать мастикой либо грунтовкой края отверстий по окончании их сверления. Это исключит поражения металла коррозией.


В процессе установки фаркопа пол багажника следует усилить широкими шайбами или металлическими пластинами

Розетка фаркопа

Подключение фаркопа, а, точнее, его электрической части, производится с помощью специальной розетки. Через неё подводится напряжение на габариты, поворотники и стопы на прицепе. На ВАЗ 2107 электрический разъём подсоединяют к штатной проводке, которая соединяется с задними фонарями. Розетка может иметь 7 или 13 контактов.

Где и как установить розетку

Розетка, как правило, устанавливается на специальный кронштейн, предусмотренный на фаркопе с завода. Остаётся только закрепить круглый разъем и выполнить подключение.

Как подключить провода к розетке

Разъем фаркопа на «Жигулях» седьмой модели подключается в следующем порядке:

  1. Проводку, идущую в комплекте с прицепным устройством, помещают в гофрированную трубку.
  2. Демонтируют отделку багажного отделения.

Видео: подключение розетки

https://youtube.com/watch?v=-vPkCm1m5kY

Электрическое соединение розетки фаркопа выполняется по схеме, прилагаемой к изделию. Провода от розетки подключаются на стандартный разъем задних фонарей в соответствии с цветом проводников. Для этого со штатной проводки снимают изоляцию, делают скрутку с проводом, идущим на розетку, что исключает образование лишних кабелей.

Концы проводников, закрепляемые в розетке, рекомендуется залудить, а контакты колодки покрыть контактной смазкой, чтобы избежать окисления.

Установка прицепного устройства делает «семёрку» более универсальным транспортом. Закрепив прицеп, автомобиль можно использовать как маленький грузовик, что позволит перевозить разные грузы — от урожая с огорода до стройматериалов. Наличие фаркопа также позволяет лучше закрепить буксировочный трос, когда в этом будет необходимость.

Автомобили в СССР: все, что нужно знать.

В последние годы интерес общества к истории СССР вспыхнул с новой силой. Есть даже те, кто ностальгирует по этому времени. В том числе вспомнили и об отечественных советских автомобилях, которые производила наша страна. Даже у молодежи, у которой нет возможности приобрести дорогой автомобиль, сегодня снова в моде Москвичи, Волги и Жигули. Кто-то недоволен, что общество стало положительно относиться к временам СССР. И об этом можно спорить очень долго. Конечно, в те годы было много и негатива. Но это не говорит о том, что нужно забывать историю. Это наша с вами история, которую писали наши отцы, матери, бабушки и дедушки. В том числе мы должны знать, чего добилась наша страна во времена СССР, выпуская автомобили.

Одним из самых интересных фактов о советских автомобилях был тот, что почти все автомобили, произведенные в нашей стране во времена СССР, были основаны на западных моделях. Нет, мы не воровали технологии и не производили клонов, как это сегодня делает Китай. Запуск производства многих советских автомобилей был осуществлен по лицензии от зарубежных компаний.

Причем даже во времена холодной войны наша страна сотрудничала с западными странами, получая оборудование для производства автомобилей.

Но не все так грустно в нашем советском автопроме, как кажется на первый взгляд. Как правило, первая модель того или иного автомобиля была основана на западной машине. Но затем наши конструкторы и инженеры последующий модельный ряд делали самостоятельно. Правда, очень часто даже свои новые модели мы выпускали на импортном оборудовании.

Это, конечно, не означает, что в нашей стране не было инструментов и соответствующего оборудования. Но факт остается фактом: высококачественное оснащение для производства автомобилей на Западе было в разы лучше и эффективней. Именно поэтому мы закупили за рубежом немало дорогостоящего оборудования для отечественных автозаводов.

Назначение проводов

Электрика современных автомобильных прицепов достаточно проста. Для отечественных машин принята схема с семиконтактным разъемом.

Попробуем разобраться, что здесь куда.

— Левый указатель поворота. — Задний противотуманный фонарь. — Масса. — Правый указатель поворота. — Правый габарит. — Стоп-сигнал. — Левый габарит.

Возможна иная распиновка:

— Левый габарит. — Масса. — Не задействован. — Правый указатель поворота — Стоп-сигнал. — Задний ход. — Правый габарит.

Цвета проводов не приводим намеренно, так как они могут отличаться для прицепов разных производителей.

Что потребуется для монтажа? Теперь подготовим все, что нам будет нужно.

Материалы:

1. термоусадочная трубка; 2. изоляционная лента (в некоторых местах трубка неприменима); 3. провод с хорошей изоляцией, сечением 1,5 мм2. Лучше взять провода разных цветов, это избавит от путаницы при разводке; 4. провод сечением 2,5 мм2 для массы. Так как он один обеспечивает минусовой контакт на всю электрику, возьмем его с запасом; 5. клеммы папа-мама и колодка на 8 контактов под них (если планируется, съемный вариант фаркопа) или клеммы с колечком для ГАЗ 20, ГАЗ21, ГАЗ24; 6. гофра для прокладки кабеля; 7. кабельные стяжки.

Из инструментов:

— набор ключей; — хорошая шлицевая и крестообразная отвертки; — пассатижи; — кусачки; — зажигалка для усадки трубок; — макетный нож; — клещи для обжимки клемм; — паяльник на 40 Вт.

Установка Фаркопа — Лада 2107, 1.6 л., 2002 года на DRIVE2

Привет

,я уже писал, что машина была в первую очередь куплена для домашних дел, да и так по лесам и по полям ездить, и в первую очередь нужно было установить фаркоп, но то денег нет, то лень покупать и ставить, в итоге я решился все таки купить, но его не где не нашел, пришлось заказывать в магазине.Забрал его через две недели, валялся он у меня не долго, да и не люблю я покупать что то на машину и оставлять, чтоб валялось потом.В принципе фаркоп не особо нужен, но все равно, переодически надо что то привести, взял зацепил прицеп и поехал.Раньше у отца была пятнашка она с фаркопом была, потом продал ее, в итоге прицеп есть и стоит без дела) вот 7ке и отдуваться пришлось. Вот и фаркоп

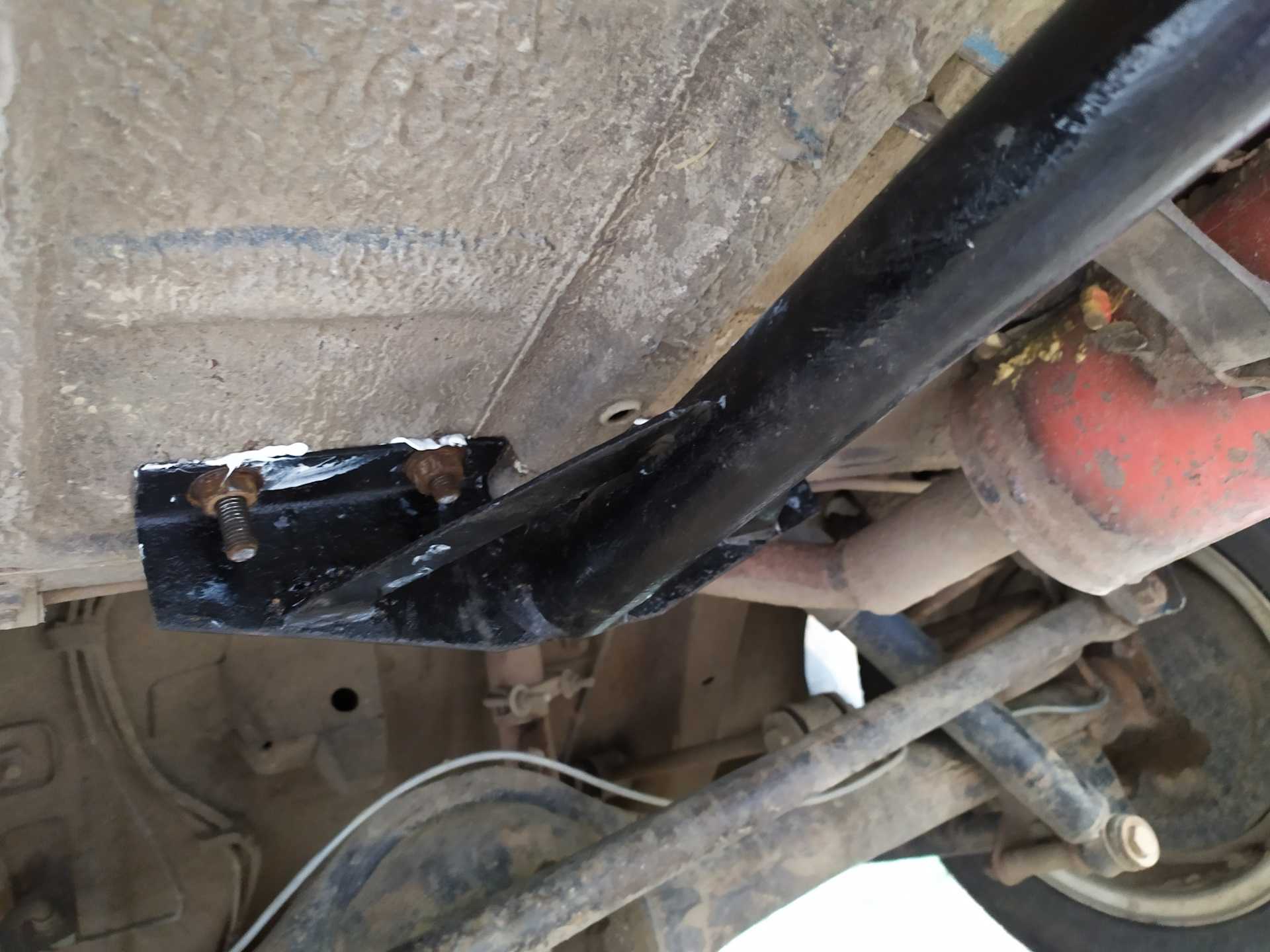

Установка оказалась на много проще чем я думал, спереди крепится фаркоп к крючкам буксировки, сзади под машиной делается четыре отверстия и крепится, просверлил, загрунтовал, покрасил и мавилью промазал, болты все на литол посадил, как не как, а не много защитит кузов Под розетку, под провода я не стал не чего сверлить, пошел другим путем там есть язычок под вентиляцию багажника, я его не много отогнул и просунул провода.


По поводу как подсоединить провода тоже не заморачивался, перед тем как просовывать провода, я закрепил в розетки методом тыка провода, потом просто пошел к прицепу, подсоединил розетку к прицепу, и от аккумулятора кинул минус на прицеп, и по очереди пробовал что, где загорится и на листке подписал какой цвет провода-за что отвечает, два провода лишних, на моем прицепе нет фонаря заднего хода и противотуманок.Потом уже спокойно подключал к фонарям, проводку на машине жалко было резать, решил просто вытаскивать с разъема контакты и к ним припаивать


да на машине я включал по очереди габариты, стоп, поворотники и искал тестером нужный провод.И собственно все, ничего критичного нет, порадовало, что в комплекте с фаркопом была на него крышка. Сам прицеп, в свое время тоже его приводили в порядок, и обрабатывали и красили, стоит в гараже, с ним и по трассе ездили, он мой ровесник)))

Всем удачи на дорогах, на этом все)

www.drive2.ru

сварка, покраска, установка на машину — Лада 2107, 1.6 л., 2008 года на DRIVE2

Появилось свободное время и решил заняться фаркопом, что было сделано: — При примерке оказалось что с завода фаркоп был сварен немного криво и крепление к полу багажника попадало прямо на ребро (что не позволяло закрепить как положено). — Отсверлил и отрезал места заводской сварки и подогнал все по месту, пришлось немного укоротить центральную трубу на которой крепится кронштейн крепления к полу багажника. — Сварил все полуавтоматом что отсверливал и отрезал, так же еще приварил заглушку на центральную в трубу со стороны крепления шара что бы грязь и вода не попадала (с завода она почему то отсутствовала).

Полный размер

Полный размер

Полный размер

— После сварки обработал где необходимо болгаркой, затем фаркоп полностью отпескоструил (подготовил к покраске). — Начался процесс покраски: 1 слой кислотника + 3 слоя акрилового грунта, на следующий день затер все 320-й шкуркой, нанес шовного герметика на места сварки, на следующий день покрыл черной базой 2 слоя и 3 слоя лака и оставил сохнуть на недельку как раз до выходных.

Полный размер

Полный размер

Полный размер

— Для установки на машину выточил из бронзы 2 втулки в проушины (чтобы болты в проушинах не гуляли) и 2 шайбы под болты.

Полный размер

Полный размер

Полный размер

— Собрал фаркоп и закрепил в проушины, после чего просверлил 2 отверстия в полу багажника и закрепил все (для крепления к полу была изготовлена дополнительно пластина из железа 3мм). — В месте прилегания к полу багажника обработал битумной мастикой с пуш салом разогретым до жидкого состояния, после внутри багажника на пластину с болтами наклеил STP чтобы не пробить коврик багажника.

Полный размер

Полный размер

Болты, шайбы, гровера и гайки для крепления фаркопа применял из нержавейки (чтобы не заржавели и можно открутить баз проблем если что).

Полный размер

Полный размер

Розетку для прицепа буду крепить чуть позже, не хватило времени, а на скорую руку делать не хотел, позже сделаю все как положено, об этом будет другая запись. А пока вот что получилось в итоге проделанной работы.

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Как Установить Фаркоп На Ваз 2107 Видео

Крючок на ВАЗ 2107

Прицепное устройство является функциональным элементом автомобиля, предназначенным для буксировки прицепов всех видов. Кроме того, этот элемент является частью усовершенствования автомобиля, что позволяет ему нести 1,5 или даже в 2 раза большую, чем его собственная грузоподъемность.

У автомобиля марки ВАЗ 2107 он составляет около 350 кг. Прицепы могут составлять от 400 кг до больших. 600 кг.

В продаже есть разные буксирные крюки по дизайну, но геометрия все-таки. Вы можете найти устройства с зацепленным элементом, сваренным вместе с главной осью. трубой. А также вы можете встретить сварные конструкции. Задняя часть (яблоко) перпендикулярно приварена к центральному стержню, который имеет большую прочность, чем предыдущая версия.

Оборудование

При покупке атрибута в комплекте есть:

  • сам буксирный крюк;
  • Инструкция по установке;
  • болты для крепления;
  • проводку и розетку для подключения прицепа.

Что вам нужно помнить?

Любая сцепка на автомобилях ВАЗ, до 2107, имеет одинаковую структуру и, следовательно, крепится к тому же количеству болтов, количество которых 6-4 на дно, и 2 на крепления бампера. Для установки буксирного крюка на отечественном автомобиле марки ВАЗ 2107 не требуется много знаний и навыков.

Ваз 2107 установка фаркопа Трелер

заказать фаркопы, прицепы, смарт конекты, багажные боксы, багажники, велокрепления вы можете пройти по этой.

УСТАНОА ФАРКОПА НА ВАЗ

В этом видео постарался подробно объяснить и показать установку фаркопа на ВАЗ 2104. А так же подключение.

Крючок на ВАЗ 2107

Нужно только проявлять рвение и внимательность.

  • Во-первых, нижняя часть ствола должна быть усилена, потому что, когда трейлер и автомобиль будут полностью загружены, давление на дно удвоится, а груз будет сконцентрирован в 4 балла. И он может изгибать металл, поэтому рекомендуется размещать широкие пластины под болтами со стороны багажного отделения.
  • Во-вторых, после сверления отверстий необходимо обработать эти места почвой и мастикой. Это спасет не только надежность крепления, но и сам автомобиль от зимних солей и влаги.

Монтаж

Чтобы установить буксир на 2107, вам понадобится: сверло с дрелью, пара ключей и помощь друга. В конце концов, все же можно пометить отверстия, но будет проблематично закрепить его болтами.

В конце концов, ВАЗ не предоставляет шпильки для фиксации этого транспортного атрибута.

Таким образом, надежно закрепляя буксирный крюк, необходимо перейти к проводке. В конце концов, трейлер имеет те же сигнальные огни, что и на самом автомобиле: останавливает, поворачивает, габариты, реверс. К его техническому состоянию предъявляются те же требования, что и для самой машины. Поэтому необходимо взять на себя ответственность за подключение фар. Для реализации этого существует несколько вариантов сокетов:

  1. в пластмассовом корпусе;
  2. в металле.

Обе версии оснащены защитными крышками, которые защищают контакты при отсоединении прицепа. Более надежным и долговечным является металлический корпус, но такой разъем будет намного дороже и чаще всего в комплекте не поставляется.

Прицепное устройство на 2107. отличный способ расширить функциональность автомобиля. С его помощью вы можете вытащить машину друга из грязи, вы можете принести больше урожая с дачи или материалов во время строительства.

Как установить фаркоп для ВАЗ 2107

Фаркопом называется тягово – сцепное устройство, позволяющее буксировать прицеп. Установка фаркопа на автомобиле ВАЗ 2107 будет компромиссным вариантом при условии, что объем багажника не слишком устраивает владельца. В таком случае автомобиль сможет буксировать на прицепе порядочный груз. В ВАЗовской «классике» подобное устройство предусмотрено не было, вместо этого имелись буксировочные проушины, куда зацепляется крюк для буксировочного троса ВАЗ 2107. Они расположены не по центру, и при движении нужен необходимый навык. Кроме того, с помощью этого устройства можно использовать только буксировочный трос, а перевозить, скажем, мебель, квадроцикл или снегоход нельзя.

В настоящее время можно свободно приобрести различные варианты подобных устройств в многочисленных автомобильных магазинах и салонах. Можно сделать и самодельный фаркоп для ВАЗ 2107 своими руками:

Стоимость данного аксессуара колеблется, в среднем, от 2500 до 40- 50 тысяч рублей, в зависимости от конструкции, массы, сорта металла и его прочностных и упругих характеристик, коррозионной устойчивости, формы крепежа к автомобилю, наличию электропроводки и различных сигнальных фар для прицепа, возможности транспортировать различную массу грузов, устойчивости к рывкам и многих других факторов.

Фаркоп, сделанный и установленный своими руками, обойдется примерно в 3 – 4 тысячи рублей.

В том случае, если этими характеристиками пренебречь, то можно в результате получить следующее:

Поэтому сразу договоримся, что самодельные фаркопы, сделанные руками самих автовладельцев могут быть опасны и ненадежны. Их проблемы следующие:

  • Невозможность пройти для ВАЗ 2107 плановый ТО, так как на конструкцию фаркопа нужен сертификат и производственные согласования с органами ГИБДД;
  • Та же самая причина не позволит выехать за границу страны;
  • И, самое главное, может произойти разрыв кузова ВАЗ 2107, отрыв балки, разворот или переворот транспортного средства.

В том случае, если вы все – таки решились на установку фаркопа своими руками, то вот примерная последовательность действий:

  • Выбор максимально транспортируемой массы вместе с массой пустого прицепа;
  • Нужно выбрать правильную форму крюка для вашего будущего тягово – сцепного устройства. Крюки для фаркопа бывают следующие:

Крюк типа А, с грузоподъемностью до полутора тонн. Его крепеж на двух болтах. Считается простым и достаточно надежным в эксплуатации;

Крюк типа С, который хранится отдельно, за счет чего уменьшается передне – задний размер ВАЗ 2107, он быстро снимается с помощью особого муфтового соединения;

Вариант крюка, который расположен ниже, является быстросъемным, и при этом совершенно не выступает за контур автомобиля, имея «скрытую конфигурацию.

Большую грузоподъемность, порядка 2,5 – 3 т имеют торцевые крюковые устройства типа F:

В этих случаях шар из кованой стали (ни в коем случае не литой) укреплен с помощью болтов М12.

На самодельном фаркопе можно использовать самый простой тип крюка – Н, его можно изготовить своими руками.

Он является сварным, и на подрамнике тоже укреплен с помощью сварки. На такое устройство нельзя давать вертикальную нагрузку более 70 кг и тяговую – более 900 кг полезного груза вместе с массой прицепа.

После выбора крюка следует определиться со схемой фаркопа, которая крепится к автомобилю. Одна из популярных схем показана ниже:
Приобретается электрический провод, фонари (стоп – сигналы, поворотники, противотуманные фары);
Следующим этапом является изготовление несущей балки – самой ответственной части фаркопа

Легче всего закрепить балку на кузове ВАЗ 2107 внизу, для того, чтобы не вырезать бампер.
Изготовление балки по силу специальной металлообрабатывающей мастерской, владеющей приемами лазерной резки и промышленной обработки металла
После изготовления балки необходимо провести подбор крепежных элементов, указанных в спецификации и проверка качества просверленных отверстий;
Следующим этапом будет покраска балки своими руками и их антикоррозийная обработка;
Теперь выполняется установка фаркопа, но перед ней нужно провести небольшую примерку, которую лучше выполнить на яме;
Теперь проводится установка на фаркоп электрики, согласно ГОСТ, или 7 – пиновую, или 13 – пиновую.
Делаем проверку фар и оптики;
Самое важное – тестовая езда с прицепом в разных режимах, но обязательно в удаленном от оживленного движения месте. Главное – посмотреть, не стирается ли крюк, нет ли срыва резьбовых затяжек и деформации балки.

Если все требования будут выполнены, то ВАЗ 2107 с установленным фаркопом, при правильной езде без рывков, будет вашим верным помощником.

https://youtube.com/watch?v=ppK3-asUx98

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автовиртуоз
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
