Датчик дмрв

Причины выхода из строя ДМРВ

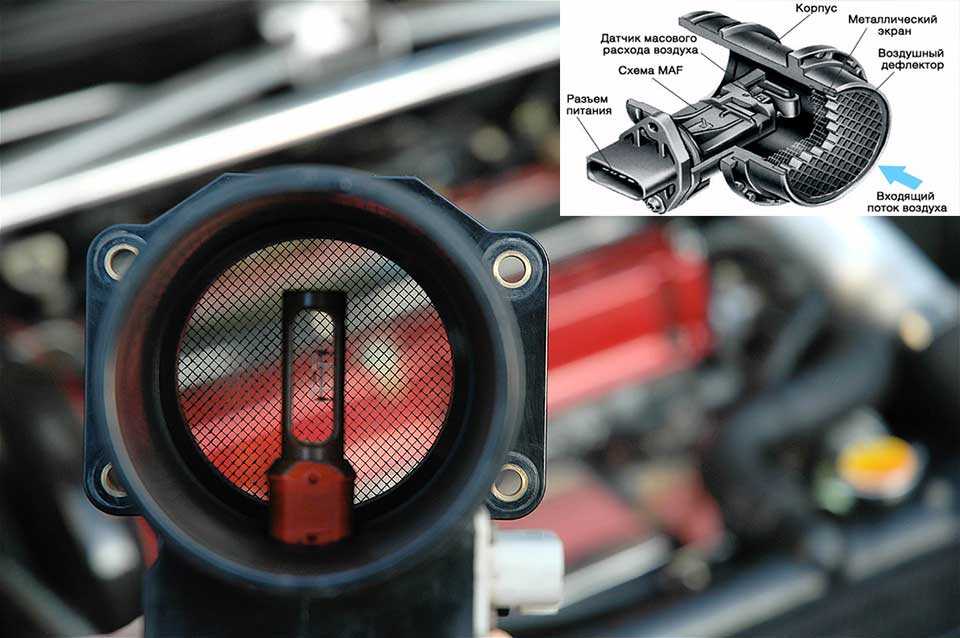

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Признаки неисправности датчика расхода воздуха

Если ДМРВ начинает выдавать некорректные данные, то происходит сбой в системе подготовки топливно-воздушной смеси, нарушаются пропорции топлива и воздуха. Отсюда вытекают следующие симптомы неисправности:

  • Нестабильные обороты холостого хода
  • Нарушение плавности хода автомобиля
  • Затрудненный или невозможный запуск двигателя
  • Ощутимое ухудшение динамики автомобиля
  • Увеличение расхода топлива
  • Не гаснет желтая лампа «Check Engine» на панели приборов

Лампочка «проверь двигатель» на панели приборов

Если на панели приборов постоянно горит лампа «Check Engine», то самым простым способ проверки, при наличии диагностического прибора, является считывание кодов ошибок, которые позволят точно определить проблему. Одной из самых частых ошибок ДМРВ является ошибка р0100. Расшифровки диагностических кодов можно найти в технической литературе к конкретному автомобилю.

Ни один из вышеперечисленных симптомов не являются стопроцентной гарантией, что вышел из строя именно ДМРВ. Виновниками могут оказаться и другие системы автомобиля. Но все эти симптомы в совокупности, или каждый по отдельности дают повод проверять расходомер на работоспособность.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

  1. Пленочные с аналоговым и цифровым сигналом.
  2. Проволочные (нитевые) аналоговые.
  3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

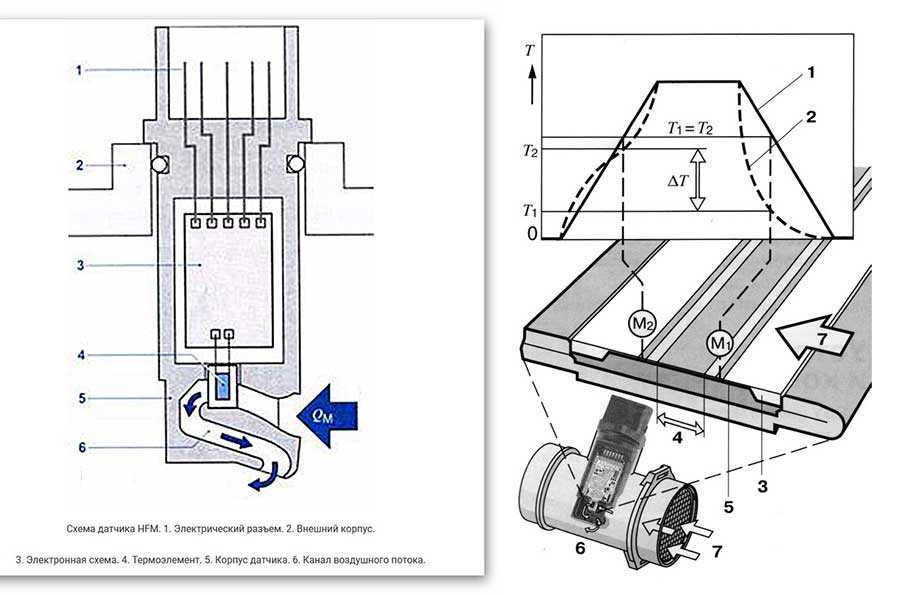

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

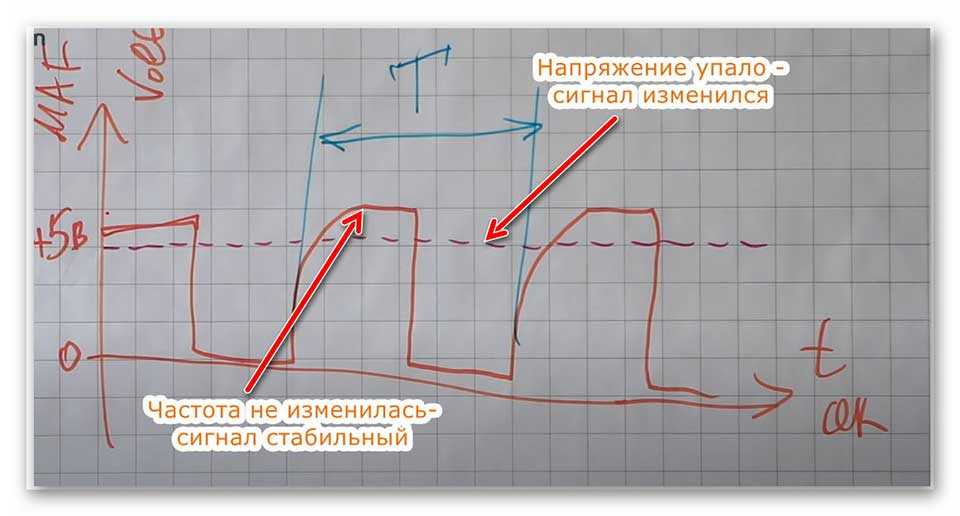

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Роль ДМРВ

Задача заключается в создании смеси из бензиновых паров и воздуха. Датчик способен измерять два показателя, которые прочно связаны друг с другом:

  • Время реакции;
  • Количество используемого воздуха.

Получая точные данные, измеритель определяет оптимальное количество компонентов для создания пропорций воздуха с парами топлива. Если ДМРВ начнет выдавать неправильные значения, смесь не будет соответствовать режиму работы двигателя, в котором он функционирует на данный момент.

Как результат, мощность падает, расход горючего растет, отклик снижается, разгон занимает значительно больше времени. В зависимости от датчика, его опоздания могут проявляться в виде провалов при разгоне или плавающих оборотах на холостом ходу.

Оптимальный расход воздуха

Поскольку мы говорим про ВАЗ 2114, следует определить, какой же показатель расхода воздуха является оптимальным для его двигателя.

Исправный датчик при условиях работы двигателя объемом 1,5 литров на примерно 900 оборотах в минуту, количество потребляемого воздуха составит от 10 кг с погрешностью 0,5 кг за час. Если поднять обороты до 2000, тогда расход повысится примерно до пределов 19-21 кг.

При снижении количества воздуха при тех же оборотах, начнет тут же снижаться динамика, но при этом уменьшится расход топлива. Если же расход воздуха повысится, динамика увеличится, а за ним повысится и расход топлива.

Нельзя допускать отклонения датчика более чем на 2-4 килограмма, поскольку при таких обстоятельствах работа движка окажется очень капризной и непредсказуемой.

Причины поломки

На самом деле датчики расхода воздуха могут выходить из строя только по причинам, которые скрыты в вентиляции картера двигателя.

Эта вентиляционная система двухконтурная, она отвечает за работу при двух режимах — с закрытой или открытой дроссельной заслонкой. Если заслонка закрыта, газы из картера выходят через магистраль. Но определенная доля газов скапливается внутри магистрали холостого хода. При этом газ соприкасается с резистором нашего датчика, хотя тот покрыт пленкой. Из-за смолы, которая оседает на резисторе, ДМРВ начинает выдавать неправильную информацию. Отсюда возникает цепочка неисправностей.

Признаки поломки

Если датчик вышел из строя, симптоматика может появиться разнообразная, но в итоге это приведет к нарушению работоспособности мотора. Сначала может повыситься аппетит двигателя к бензину, потом будут наблюдаться плавающие обороты и т.д.

Существует несколько характерных признаков, по которым определяется поломка датчика ДМРВ:

  1. Наблюдаются провалы при работе двигателя с нагрузкой и при холостом ходу;
  2. Машина начинает медленнее разгоняться, динамика ощутимо страдает;
  3. При переключениях передачи двигатель выключается;
  4. Падает мощность;
  5. Повышается расход топлива;
  6. При горячем двигателе мотор с трудом заводится;
  7. На приборной панели загорается лампа проверки двигателя (Check Engine).

Если же датчик совсем не подает даже малейших признаков жизни, лампа на панели может не загораться. В этом случае поломка определяется за счет работы бортового компьютера и ошибок.

Можно провести диагностику, определив уровень сигнала датчика. Если уровень окажется низким, это говорит о:

  • Отсутствии подключения датчика;
  • Обрывах в цепи;
  • Окислении и обрыве массы в цепи;
  • Сбое в работе электронного блока управления мотором;
  • Замыкании или обрыве сигнальных проводов;
  • Вышедшем из строя ДМРВ.

Даже если вы обнаружили поломку, не спешите приобретать новый ДМРВ, поскольку этот датчик стоит от 1,5 до 4 тысяч рублей.

В некоторых ситуациях может помочь простая проверка и чистка ДМРВ. Причем обращаться в сервисный центр при этом вовсе не обязательно. Вы легко справитесь поставленной задачей своими собственными руками.

Как проверить датчик расхода воздуха (3 способы проверки)

В некоторых случаях, для проверки ДМРВ, его необходимо демонтировать с автомобиля. Порядок демонтажа:

  1. Ослабить хомут,
  2. Снять воздушный патрубок,
  3. Открутить винты крепления датчика к корпусу воздушного фильтра.
  4. Перед тем как отключить электрический разъем, необходимо снять минусовую клемму с аккумуляторной батареи. Это нужно сделать, чтобы электронный блок управления двигателем не выдал ошибку, и не загорелась лампа «чэка».

Способ №1. Визуальный контроль

Для этого необходимо снять датчик и внимательно его осмотреть на наличие механических повреждений или посторонних предметов, мусора. Также стоит визуально оценить целостность сенсоров нагревательных нитей или нагревательной плёнки.

Подобные проблемы могут возникнуть из-за негерметичного корпуса воздушного фильтра, или из-за некачественного воздушного фильтра.

При выявлении видимых повреждений – датчик необходимо заменить. А при наличии в нём мусора или загрязнений – ДМРВ можно очистить специальными средствами или очистителем карбюратора (спрей на спиртовой основе). Сенсоры ДМРВ очень хрупкие, поэтому будьте осторожны – не стоит их чистить механическим образом. Датчик ремонту не подлежит!

Способ №2. Отключение подачи питания

Самый простой способ проверить датчик массового расхода воздуха — отключить от него питание. При неработающем двигателе, отсоединяем электрический разъем на датчике массового расхода воздуха. Затем запускаем двигатель.

В данной ситуации блок управления двигателем переходит на резервный режим работы и заменяет показания отключенного датчика на запрограммированные заводом изготовителем.

В этом случае работа двигателя должна нормализоваться и обороты холостого хода увеличатся. Для дополнительной проверки, можно проехать на автомобиле с отключенным разъёмом ДМРВ – 100-200 метров. Если все симптомы неисправности датчика массового расхода воздуха пропали, то значит датчик передает некорректные данные – он признается нерабочим и требует замены.

При проверке ДМРВ этим способом, после отключении электрического разъёма от датчика – на панели приборов загорится лампа ошибки двигателя «Check»

После завершения проверки или его замены, необходимо будет сбросить ошибку! Для этого можно отключить минусовую клемму АКБ на несколько минут (осторожно собьются абсолютно все настройки). В некоторых моделях автомобилей – сбросить ошибку можно только в сервисном центре, специальным сканером, подключенным к диагностическому разъему автомобиля

Способ №3. Проверка мультиметром

Чтобы проверить датчик расхода воздуха мультиметром – необходимо знать какие именно параметры измерять и с каких контактов электрического разъема. У каждой марки автомобиля они могут отличаться. Расположение проводов и клемм датчика, можно посмотреть в электрической схеме автомобиля.

Например на датчиках Bosch, которые устанавливаются на автомобили ВАЗ и GAZ, можно проверить напряжение (V) между входящим сигналом и заземлением на разъёме ДМРВ. Для этого необходимо:

  1. Включить зажигание автомобиля, но двигатель не запускать,
  2. Подключить красный (+) щуп мультиметра к жёлтому проводу,
  3. Чёрный (-) щуп – к зелёному проводу разъёма.
  4. Переключатель режимов на мультиметре устанавливаем на измерение минимального постоянного тока.

Напряжение на контактах должно находиться в пределах 1,00-1,04 Вольта. Если показания окажутся выше, то датчик требует замены.

Дополнительно можно снять датчик не отключая электрического разъема и подать струю воздуха на датчик со стороны воздушного фильтра. Напряжение должно возрасти до 1,3 Вольта, в этом случае датчик расхода воздуха считается рабочим.

В зависимости от устройства датчика, еще возможно произвести замер сопротивления на резисторах. Причем результаты замеров при разной температуре воздуха будут разными. Точные данные об оптимальных величинах показаний сопротивления, температуры измерений и расположение контактов на разъёме – как правило указывается либо в специальной технической литературе, либо в инструкции по ремонту автомобиля.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

  • ветошь;
  • набор гаечных ключей;
  • очистительное средство;
  • отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

  1. WD-40. Универсальное средство, использующееся в том числе для чистки.
  2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
  3. Спирт.
  4. Средство для очистки карбюраторных двигателей.
  5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
  6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение Шаг
Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.
  1. Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера.
  2. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.
  1. Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством.
  2. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы.
  3. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Как проверить исправность ДМРВ

Прежде всего, надо регулярно проводить компьютерную диагностику автомобиля, даже в гаражных условиях с помощью элементарных автомобильных сканеров. Любая версия автомобиля Газель оснащена портом OBD-II, с помощью которого можно получить детальную информацию о работе электронных систем двигателя.

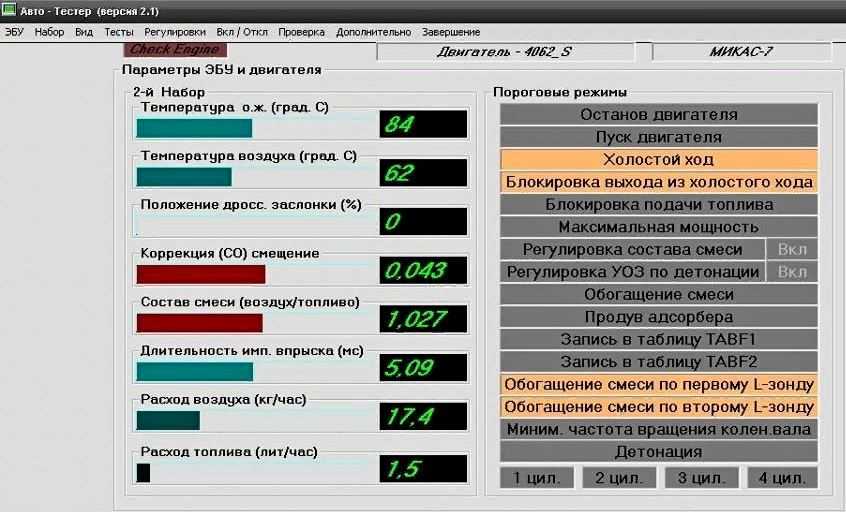

Исходные параметры датчика расхода воздуха (предварительно выбираем модель и тип двигателя на вашем авто) зашиты в программу диагностики. Так что отклонение от нормы будет зафиксировано, а продвинутые программы еще и подскажут вероятную причину поломки.

Однако есть и более примитивный способ, которым можно воспользоваться, если под рукой не оказалось диагностического сканера. В гараже любого автолюбителя найдется цифровой мультиметр. Главное, чтобы его погрешность была невысокой: показатели напряжения на информационном контакте ДМРВ варьируются в пределах сотых долей вольта, именно на такой минимальный разброс величин рассчитан ЭБУ.

На иллюстрации показана распиновка датчика от фирмы Сименс, или его российских аналогов «Автэл» и «Элкар».

  • В первую очередь проверяем целостность жгута проводов и контактной группы кабеля. Для этого (предварительно скинув минусовую клемму АКБ) отсоединяем разъем и подключаем аккумулятор обратно. Включаем зажигание без поворота стартера. На контакте №2 должно быть 12 вольт. Не 13,5, как на АКБ, а именно 12, после регулятора напряжения. На контакте № 4 питание датчика 5 вольт.
  • Затем подключаем разъем обратно (не забывая временно отключить «массу» аккумуляторной батареи). Проверяем самый важный сигнал датчика: напряжение компенсации терморезистора. При включенном зажигании эта величина должна быть в диапазоне 0,99 – 1,02 вольта. Допускается 1,03 – 1,05 вольта, но такой ДМРВ прослужит недолго. Любое иное значение, даже с допуском 0,01 вольта от номинала, свидетельствует о поломке.

Измерение напряжения в датчике

Осуществляя ремонт ДМРВ в ВАЗ 2110 своими руками, необходимо проверить прибор с помощью специального диагностического устройства. Если это сделать невозможно, воспользуйтесь обычным вольтметром. Шкала должна позволять измерять напряжение с точностью до 0,01 вольта. Измерения проводятся между входом в датчик и массой. Вход обозначается желтым цветом провода, а масса, как правило, зеленым проводом. Оптимальным значением является напряжение в диапазоне от 0.99 до 1,01 В. В случае, если отметка показывает значение выше — пришло время сделать ремонт ДМРВ. Для чистки датчика предварительно нужно снять крепление блока. Заводские крепления выглядят довольно-таки мудрено, есть смысл заменить их на стандартные и под обычную отвертку.

Растворителем послужит очиститель карбюратора. Это удобно еще и тем, что трубочка аэрозольного баллончика отлично подходит каналу резистора. Чистим резистор в несколько заходов

Важно: запрещается пользоваться спичками, зубочистками, острыми палочками, элегантными валиками. Даже струей сжатого воздуха можно нанести вред

После сборки еще раз проверяем напряжение. Если оно находится в нужном диапазоне, значит, ремонт прошел успешно.
