Митсубиси л200 предохранители и реле

Расположение

Поскольку инженеры АвтоВАЗ постарались сделать все, чтобы у владельцев авто не возникало проблем с заменой реле и предохранителей, придумывать хитроумное расположение было бы глупо. Потому отыскать их не сложно.

• Главный блок располагается слева от руля;
• Первый дополнительный блок вы найдете в торпедо внутри ниши, прямо за главным монтажным блоком;
• Второй допблок находится там же, только с противоположной стороны.

Будем знакомиться с каждым блоком отдельно, чтобы у вас не возникало путаницы при поиске того или иного предохранителя.

На инжекторных двигателях 16 и 8 клапанов расположение МБ идентично, потому инструкция актуально одинаково для владельцев обеих версий десятки.

Главный МБ

Здесь расположены реле и предохранители. Познакомимся с их описанием более детально и отдельно.

Нашли главный МБ

Начнем с реле.

Далее что касается предохранителей. Располагаются они там же, но обозначение идет буквами F.

На каждом предохранителе указывается номинальный ток и обозначение. Это позволяет использовать новый предохранитель с параметрами, соответствующими требованиям подключенного к нему оборудования.

Первый дополнительный блок

Внутри центральной панели располагается первый из двух дополнительных блоков, предусмотренных для ВАЗ 2110. Найти его можно слева внизу со стороны переднего пассажира.

Данный блок предусматривает наличие трех предохранителей. Каждый из них обладает одинаковым показателем мощности — 15А.

1. Первый предохранитель несет ответственность за зажигание и модуль контроллера вашего автомобиля.
2. Второй защищает датчик массового расхода воздуха, датчик подогрева, скорости и продувочный клапан.
3. Третий необходим для обеспечения защиты форсунок, а также бензонасоса. Так что при возникновении проблем с топливным насосом, первым делом советуем проверить состояние предохранителя, отвечающего за него.

Расположение допблока

Плюс этот же блок включает в себя три реле:

• Реле с номером 4 отвечает за электровентилятор;
• Реле с номером пять — это электрический топливный насос;
• Третье реле входит в группу по защите зажигания на вашем ВАЗ 2110.

Второй дополнительный блок

Второй дополнительный блок следует искать уже в ногах водителя, справа. За защитной крышкой на консоли вы найдете требуемую плату.

На ней располагаются еще три компонента. Отвечают они за:

• Работу иммобилизатора;
• Дополнительную оптику (преимущественно речь идет о противотуманных фарах);
• За работу управления центрального замка автомобиля.

Lada Kalina hatchback FM › Logbook › Замена датчика заднего хода и мелкие неприятности

Как бы не прискорбно звучало, но Калина начинает досаждать мелкими неприятностями, в её то возрасте.

Ещё летом отказал датчик заднего хода, долго ездил так, но если летом светло долго, то зимой вечерами стало уже не удобно + на парковках не все понимали что хочу выехать. Да и настало время ехать на тех. осмотр, впервые за 3 года))) В общем купил датчик в магазине у Filin45 , как одноклубник он мне сделал скидку, за что ему спасибо! Датчик с номером 2190-3710410 на Гранта коробку.

2190-3710410

Датчик располагается сверху на коробке. Плюсы от такого расположения, это уже не требуется лезть под машину, также при откручивании не прольется масло. Для замены потребуется снять корпус воздушного фильтра,

но снова не все так просто, мне с первого раза открутить не удалось, затянуто от души, рожковый ключ срывается, и срывает грани, обычным накидным подобраться не позволяет ребро жесткости коробки, а т.к. датчик высокий, простой головкой тоже не открутить, приходится использовать либо другой накидной изогнутый ключ, либо высокую головку.

В итоге нашел и открутил датчик высокой головкой.

О Других неприятностях. Периодически начал отказывать спидометр, сначала каждую неделю, потом раз в 2 недели, сейчас может один раз в месяц, а то и в два месяца, и на разную протяженность, а вместе с ним при поворотах и торможениях с ума сходит стрелка топлива, и через некоторое время отключается и ЭУР.

Во время отказа спидометра делал тест щитка приборов таким способом, на заглушенной машине зажимаем кнопку сброса суточного пробега на щитке приборов

и не отпуская включаем зажигание, в это время все стрелки должны начать перемещаться из начального положения в конечное, если все стрелки перемещаются, значит приборка исправна.

Подозреваю датчик скорости в коробке, пока не менял, особо не тревожит.

В какой то из дней зимы в нашем регионе температура днем выдалась плюсовая, с мокрым снегом, а ночью ушла в минус, и в эту ночь двери естественно примерзли. Утром все открылись почти без проблем, но одной не повезло,

дернув чуть посильнее не выдержал уплотнитель расположенный на двери, порвался в районе крепежа.

Уплотнитель по месту разрыва склеил, супер клеем, крепеж вставил на место.

Пару раз при включении вентилятора печки на 3ю скорость сгорал предохранитель, пару раз был просто запах гари, вместе с вентилятором снова отказывал ЭУР, заменил предохранитель F5, проверил предохранитель ЭУР, он был в норме, сначала не мог понять связи, но почитав интернет, оказалось на этом же предохранителе подключен блок управ­ления ЭУР, для профилактики был заменен воздушный фильтр

До этого новый ставил перед зимой, пока проблема снова не проявляется.

Буду надеяться что проблем больше не будет))

Описание для 2-ого поколения

Блоки с предохранителями и реле под капотом

Главный блок с предохранителями и реле

Общая схема

Обозначение

Предохранители

• F1 20A Компьютер управления двигателем — питание электрического блока управления двухскоростной группой электровентилятора
• F2 15A звуковая сигнализация
• F3 10A передний и задний стеклоомыватели
• F4 20A Омыватели фар
• F5 15A + аккумулятор Система подогрева топлива DV6 — топливный насос TU5JP4
• F6 10A + после контакта компьютер и сдвоенное реле систем ABS/ESP — датчик угла поворота рулевого колеса — гирометр измеритель ускорения системы контроля стабильности — механизм электронасоса усилителя рулевого колеса
• F7 10A контактный датчик торможения — концевой выключатель педали сцепления
• F8 25A обмотка стартера
• F9 10A после контакта модуль блокировки защиты 3 реле — электродвигатель корректора направления фар
• F10 30A управление катушкой зажигания TU5JP4 — управление инжектором TU5JP4 — питание электромагнитного клапана насоса системы впрыска DV6
• F11 40A включение реле нагнетательного вентилятора
• F12 30A управление малой и большой скоростью переднего стеклоочистителя
• F13 40A после контакта питание СМ (интеллектуальный сервисный модуль)
• F14 30A управление насосом рекуперации температуры отработавших газов
• F15 10A правая фара дальнего света
• F16 10A левая фара дальнего света
• F17 15A левая фара ближнего света
• F18 15A правая фара ближнего света
• F19 15A Электроклапан очистки резервуара TU5JP4 — кислородные датчики на входе и выходе TU5JP4 — электроклапан системы обогрева воздуха турбонаддува 1-2 DV6
• F20 10A датчик наличия жидкости в топливе DV6 — электроклапан регулировки давления в турбокомпрессоре DV6 — электромагнитный клапан регулирования температуры на выпуске F21 5A воздушный расходомер DV6 — питание электрического блока управления двухскоростной группой электровентилятора модуль макси предохранителей (PSF1)

Реле

• R1 главное реле компьютера управления двигателем
• R2 реле силовой цепи компьютера управления двигателем
• R3 реле системы подачи воздуха
• R4 реле очистителя ветрового стекла
• R5 реле малой скорости переднего стеклоочистителя — реле большой скорости переднего стеклоочистителя
• R6 реле распределителя + после контакта
• R7 реле вентилятора системы кондиционирования
• R8 реле стартера
• R9 реле переднего стеклоомывателя
• R10 реле заднего стеклоомывателя
• R11 реле омывателя фар
• R12 реле звукового сигнала

Блок на крышке аккумуляторной батареи

О его расположении можете посмотреть в данном видео, а заодно узнать как поменять аккумулятор на Peugeot Partner.

Схема

Обозначение схемы

1. Модуль состояния зарядки — 5А
2. Диагностический разъем — 15А
3. Сопротивление выключатели педали тормоза — 15А
4. —
5. Питание группы электронасоса усилителя рулевого управления — 80А
6. Модуль управления предварительным пост-обогревом — 70А
7. Модуль блокировки защиты 3 реле — 100А
8. —
9. —
10. Простое реле защиты двигателя — 30А

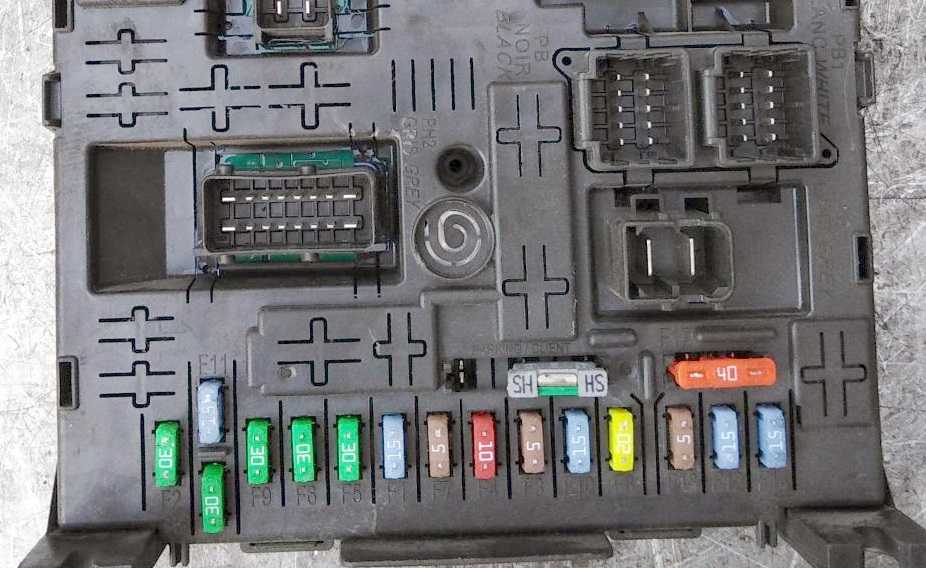

Блоки в салоне пежо партнер

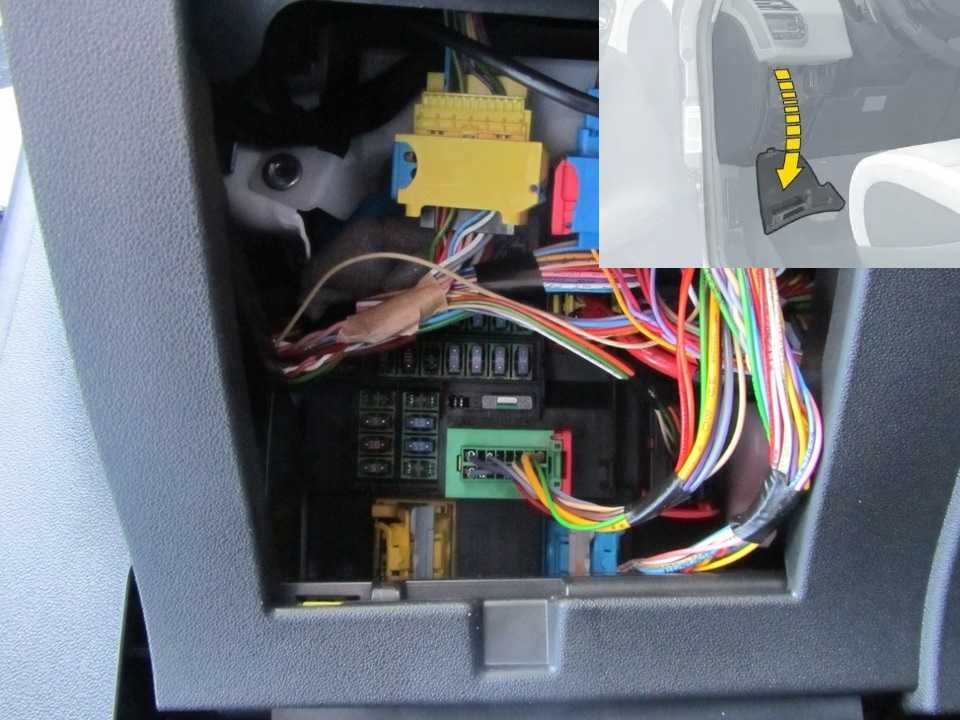

Основные блоки под панелью слева

Общая схема

Описание предохранителей

1. 15А — Очиститель заднего стекла
2. —
3. 5А — Подушка безопасности
4. 10А — Кондиционер, диагностический разъем, зеркало заднего вида, регулятор фар
5. 30А —  Стеклоподъемники
6. 30А — Замки
7. 5А — Задний плафон, передний плафон индивидуального освещения, люк в крыше
8. 20А — Автомагнитола, CD-чейнджер, дисплей, блок контроля давления воздуха в шинах, охранная сигнализация и сирена
9. 30А — Розетки 12 В передняя и задняя
10. 15А — Верхняя часть рулевой колонки
11. 15А — Цепь малого тока замка зажигания
12. 15А — Датчик дождя и освещенности, подушка безопасности
13. 5А — Панель приборов
14. 15А — Парктроник, панель управления кондиционером, система громкой связи
15. 30А — Питание системы блокировки замов
16. —
17. 40А — Подогрев заднего стекла и зеркал

Описание реле

• R1 — Реле переднего импульсно стеклоподъемника
• R2 — Реле очистителя заднего стекла
• R3 — Реле аксессуаров + АСС
• R4 — Реле блокировки дверей
• R5 — Реле супер блокировки задних дверей
• R6 — Реле супер блокировки передних дверей
• R7 — Реле пробуждения компьютера
• R8 — Реле заднего стекла с обогревом

Схема 2 блока

Расшифровка элементов

1. —
2. 20А — Подогрев сидений
3. —
4. 15А — Реле складных зеркал заднего вида
5. 15А — Реле розетки для подключения холодильной камеры

Дополнительный блок

При наличии в комплектации автомобиля соответствующих систем, на нем устанавливается дополнительный блок предохранителей для сцепного устройства и прицепа, а также прочих кузовных модификаций и платформ с кабиной. Он расположен за ограничительной перегородкой справа.

Общая схема

Тут расположены:

• 15А — реле замка зажигания, опционный генератор
• 15А — Питание прицепа 12В
• 15А — Цепь постоянного питания трансформаторов
• 40А — Аварийные огни

Блок в салоне автомобиля

Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.

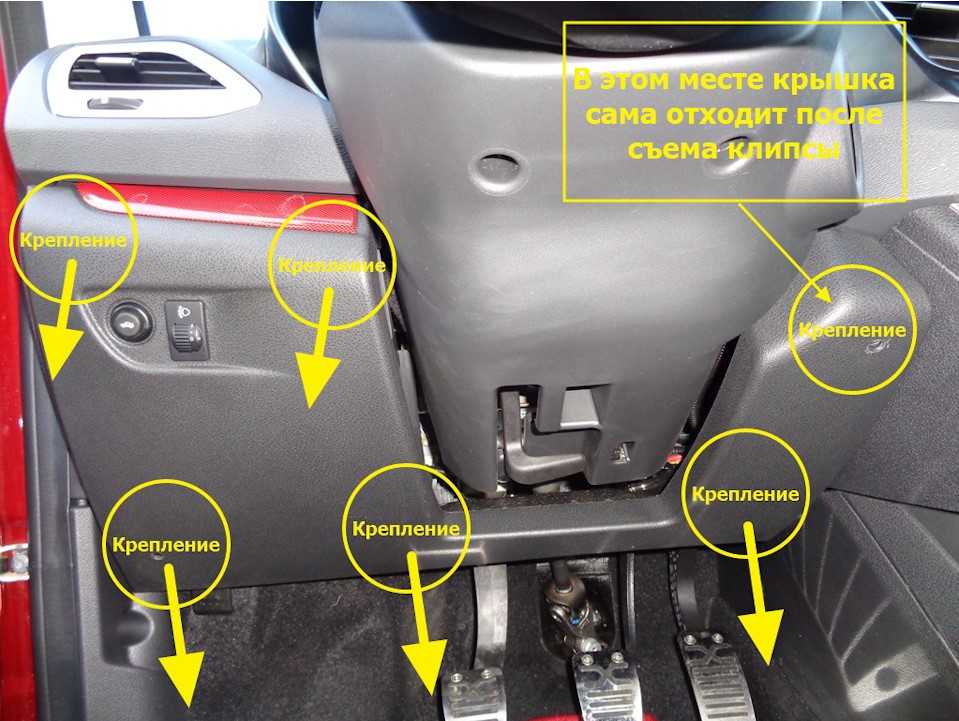

Открытие крышки на старой версии до доработки

Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.

Существует также доработанная версия крышки. Как ее снять — смотрите видео:

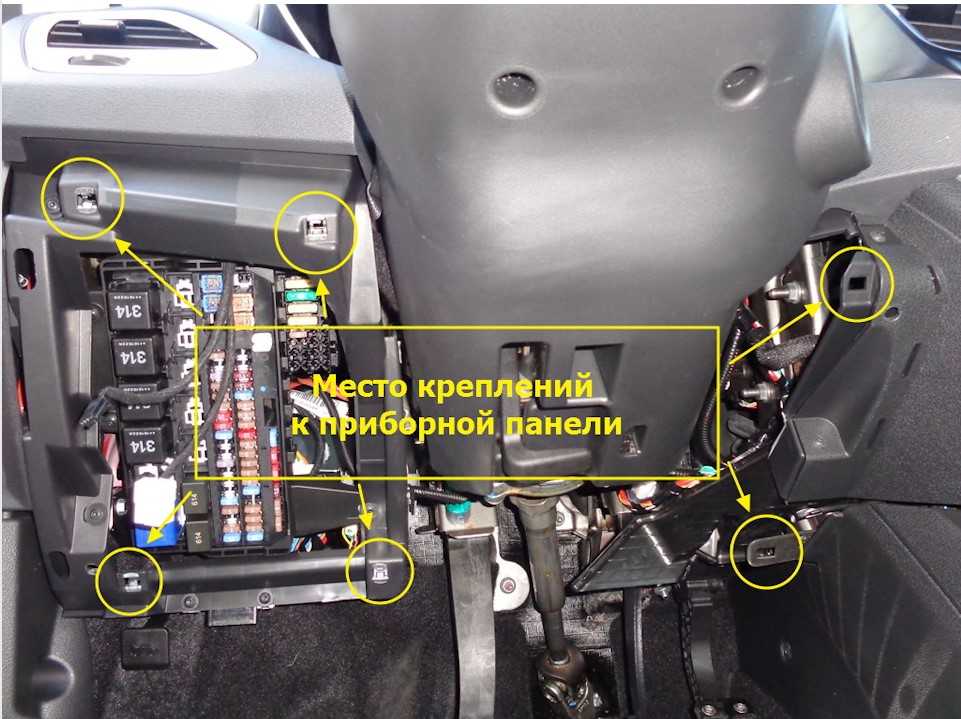

После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.

Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.

Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.

Рис. 2. Схематичное расположение реле и предохранителей

В новых модификациях блок предохранителей дополнился:

Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.

Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2020 года).

№ предохранителя	Номинальный ток	Защищаемая цепь автомобиля
F1	15А	Питание правого подрулевого переключателя, омыватель ветрового стекла
F2	30А/5А	Левый подрулевой переключатель
F3	10А	Фара левая дальнего света, не люкс комплектация
F4	30А/5А	Левый подрулевой переключатель
F5	15А	Обогрев сидений
F6	7,5А	Правые габаритные огни
F7	10А	Левые габаритные огни
F8	5А	Задние противотуманные огни
F9	ЗА	Правый указатель поворотов в зеркале
F10	5А	Селектор роботизированной коробки передач АМТ
F11	10А	Фара левая ближнего света (не люкс)
F12	15А	Контроллер BCM (указатели поворотов)
F13	10А	Контроллер BCM (собственное питание)
F14	10А	Выключение педали тормоза
F15	5А	Питание датчика дождя и освещенности, корректора света фар
F16	5А	Выключение педали тормоза
F17	5А	Освещение багажника, вещевого ящика, порогов
F18	3А	Левый указатель поворотов в зеркале
F19	10А	Фара правая ближнего света (не люкс)
F20	5А	Обогрев наружных зеркал
F21	15А	БУ СНПБ
F22	5А	Комбинация приборов
F23	5А	Комбинация приборов
F24	5А	ЭРА ГлОНАСС, радио
F25	5А	Контроллер ESP9.1
F26	15А	Питание модуля бензонасоса
F27	5А	Питание парктроника
F28	5А	Контроллер ЭУРУ (электроусилитель рулевого управления)
F29	10А	Питание светотехники прицепа
F30	5А	Контроллер ЭРА ГЛОНАСС
F31	5А	Контроллер ЭРА ГЛОНАСС
F32	10А	Питание шины K15M (моторного отсека)
F33	5А	Управление стеклоподъемниками
F34	5А	Питание датчика угла поворота руля, блока кнопок рулевого колеса
F35	5А	Блок переключателей в двери водителя
F36	15А	Радио, диагностический разъем
F37	7,5А	Лампы «стоп» правая
F38	7,5А	Лампы «стоп» левая
F39	10А	ДХО (не люкс)
F40	10А	Фара правая дальнего света не люкс комплектация
F41	20А	Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста
F42	20А	Контроллер BCM (питание шины ВТР)
F43	20А	Контроллер BCM (замки дверей)
F44	30А	Стеклоподъемники
F45	30А	Вентилятор отопителя салона
F46	30А	Стеклоочиститель (питание переключателя)
F47	25А	Контроллер ЕММ (ПДС, лБС, лГО)
F48	30А	Контроллер ЕММ (стеклоочиститель )
F49	25А	Контроллер ЕММ (ПТФ, ЗПТО, освещение номерного знака)
F50	25А	Контроллер ЕММ (лДС, ПБС, ПГО)

Таблица предохранителей от февраля 2020 года:

Осталось только разобраться с применяемыми реле и цепями, которые они коммутируют в блоке. Описание приведено ниже в таблице.

Таблица 4. Описание реле, расположенных во внутрисалонном блоке.

Реле	Номинал реле	Коммутируемая цепь
К1	70/50А	Питание светотехники и обогрева сидений
К2	30А	Резерв
К3	30А	Обогрев заднего стекла
К4	30А	Стеклоподъемники передних стекол
К5	40А	Вентилятор отопителя салона
К6	30А	Стеклоподъемник задних стекол
К7	20А	Модуль бензонасоса
К8	20А	Аксессуары АСС (+питание розетки 12В)

Самые часто встречающиеся проблемы с электрооборудованием:

Не включается кондиционер.

1. Данный агрегат в FordFocus 2 включается только если температура окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления. Если давление достаточное, он передает сигнал на электронный блок управления и прерывающий элемент муфты компрессора кондиционера переключается.
2. Если при включении кондиционера на слышно щелчка срабатывания муфты и двигатель не увеличивает обороты, то надо убедиться, вращается ли шкив вала компрессора.
3. Если шкив неподвижен, открываем блок возле двигателя, на крышке смотрим расположение предохранителя F27 (10А) и проверяем его состояние. Этот ПП отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса отличается, в зависимости от года выпуска Форда Фокуса 2 и варианта сборки предохранителей.
4. Если замена предохранителя не требуется, то проверяем F35 (10 А), отвечающий за подачу питания на реле компрессора кондиционера.
5. Если и здесь все исправно, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности данного элемента можно только методом замены.
6. Последний вариант – это убедиться в целостности шлангов и проводки, особенно проводов идущих к муфте, там обрыв случается чаще всего.

Пропал звуковой сигнал (гудок)

1. Проверить F20 (15 А) в сборке под капотом.
2. Если он целый, необходимо попробовать гудок. Для этого снимите радиаторную решетку и подключите к контактам клаксона 12 В. Проще всего это сделать от аккумулятора. Звука нет – замена.
3. Если клаксон функционирует, значит, обрыв в проводке или необходимо почистить контакты гудка на рулевом колесе.

Пропадает обогрев заднего стекла

1. Чаще всего возможен обрыв нити накаливания на стекле. Тщательно осмотрите и при необходимости заклейте обрыв клеем с серебром или в крайнем случае, заменить нити.
2. Проверяем F52 (25А). Расположение: блок ПП в салоне.
3. Прозваниваем проводку, прочищаем контакты выключателя.

Важно! Если при замене предохранителя он опять быстро перегорает, следует прозвонить всю цепь электропитания данного прибора. Самый простой и распространенный метод проверки предохранителей – это замена

Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером

Самый простой и распространенный метод проверки предохранителей – это замена. Неисправные предохранители иногда визуально ничем не отличаются от рабочих, они даже могут прозваниваться тестером.

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению
и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такие.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному
:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А

  ;
• такой же 20-амперный предохранитель
  в рестайлинговых машинах установлен под номером 109

  в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Как проверить главный предохранитель

Все автомобили имеют хотя бы один главный предохранитель. Обычно он устанавливается на положительной клемме аккумулятора или в блоке предохранителей, подключенному к положительному кабелю аккумулятора.

Часто основной предохранитель перегорает при случайном прикосновении к неправильной клемме батареи при зарядке разряженного аккумулятора. Признак перегоревшего главного предохранителя — отсутствие питания и подсветки внутри автомобиля.

Проверить главный предохранитель легко, обычно хорошо видно, если он перегорел. Если главный предохранитель перегорел, есть вероятность, что перегорели также несколько других более мелких предохранителей.

Замена предохранителей на Лада Веста

Последовательность действий:

• Ладу Веста устанавливаем на площадку, блокируем задний ряд колес противооткатными башмаками, открываем водительскую дверь;
• Слева от рулевой колонки, внизу отщелкиваем три пластиковых защелки;
• Снимаем крышку, под которой расположен монтажный блок;
• Пластиковым пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины. Данный способ применим лишь в том случае, когда нам точно не известен порядковый номер неисправного предохранителя.

Чтобы ускорить процесс идентификации неисправного элемента, на обратной стороне крышки нанесены порядковые номера, маркировки модулей, а также, указана распиновка.

Замену предохранителей в моторном отсеке проводим по аналогии:

• Чтобы разобрать корпус БП: открываем капот, в левой части, за АКБ находится монтажный блок;
• Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль, вставляем новый;
• Проверяем реле – коммутатор на исправность. Устанавливаем новый по мере необходимости.

Средний ресурс эксплуатации предохранителей отечественного производства 45 тыс. км. Зарубежные аналоги служат дольше на 10 — 15 тыс. км.

Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам СТО.
