Как снять панель приборов на Ниве Шевроле.

Чтобы снять ПП с Шевроле Нива необходимо выполнить следующий порядок действий:

На лицевой части панели нужно найти 2 заглушки, которые закрывают саморезы и выкрутить их при помощи крестовой отвертки.
Затем нужно потянуть правую сторону, за которой находятся колодки кнопок и разъемы бортового компьютера. Лучше всего подписать их или сфотографировать, чтобы собрать все в обратном порядке.
На левой стороне облицовочной панели находятся кнопки габаритов и освещения. Нужно так же отключить их, запомнив расположение.
На ПП находим два самореза, открутив которые можно вытащить ее из посадочного места.

На этом работа по отсоединению панели закончена. Сборку нужно проводить строго в обратном порядке. При установке облицовочной панели, чтобы избежать перекоса лучше всего сперва защелкнуть клипсы по центру панели и на козырьке приборов, затем крайние, после чего закручивать саморезы.

Варианты тюнинга

В любом автомобиле важен не только внешний вид кузова, но и салон. Не исключением тут является и Chevrolet Niva. Внешний вид приборной панели этого автомобиля почему-то недолго радует владельцев, и некоторым зачастую практически сразу после покупки хочется что-то поменять и добавить стиля, так сказать. Самым серьёзным изменением внутри салона является тюнинг приборной панели Шевроле Нива

Прежде чем приступать к работе, важно определиться, что конкретно вы хотите сделать и подумать о последствиях

Выбор вариантов для тюнинга не особо большой:

Установить приборку от другого автомобиля. В этом случае вам понадобятся услуги квалифицированного электрика, поскольку придется переделывать разъемы. Также можно установить цифровой вариант приборки – это будет более, чем оригинально.
Как вариант тюнинга, можно установить светодиодные лампочки вместо обычных. Многие автовладельцы выбирают именно этот вариант, поскольку он менее затратный и самый простой в плане реализации.
Еще один способ тюнинга – установить оригинальные приборные шкалы на спидометр, тахометр и прочие датчики. Причем купить такие шкалы можно как готовые, так и сделать самостоятельно в соответствии со своими предпочтениями.

Если вы решитесь осуществить такой тюнинг панели приборов, «Шевроле-Нива» сразу преобразится в лучшую сторону. Вот только заплатить за это придется от 9 до 20 тысяч рублей. Но за эти деньги вы получите дополнительно:

многофункциональный маршрутный компьютер;
цифровой и аналоговый указатели скорости автомобиля;
светодиодные контрольные лампы с двухуровневой сигнализацией;
индикацию напряжения бортовой сети;
систему «Автосвет»;
интегрированный диагностический тестер электронной системы управления двигателем;
возможность выбора и регулировки подсветки (цвет, яркость).

Ну, а если у вас нет возможности тратить такие деньги, вы можете осовременить панель при помощи специальных наборов для тюнинга. Они включают накладки на приборы и индикаторы (разных цветов) и элементы подсветки. Стоят подобные наборы 500-800 рублей.

Значки на панели приборов Нива 21213

В соответствии с международными правилами, лампы на приборке Шевроле Нива различаются по цвету на 3 основные категории:

· зеленые и синие – информационные, сигнализируют о включении определенных элементов, например: индикаторы поворота, габаритные огни, дальний свет.

желтые индикаторы – несут важную информацию о состоянии автомобиля, например: низкий уровень топлива, CHECK ENGINE.
красные – аварийные сигналы: неисправность тормозной системы, низкий уровень масла и пр. При индикации красных ламп на панели приборов эксплуатация автомобиля запрещена до проведения диагностики и устранения причин.

Комбинация приборов панели представляет собой набор контрольных ламп, шкалы спидометра и тахометрв, атак же указатели уровня топлива и температуры двигателя. На новой ПП с 2099 года, стрелки приборов спидометра и тахометра уже управляются электроникой.

Новая панель приборов во многом имеет то же устройство, что и у семейства автомобилей Самара-2. Так, отличительной особенностью от предыдущей приборки стало наличие дисплея с суточным и общим пробегом. Дополнительный дисплей показывает температуру окружающего воздуха и текущее время.

Расшифровка значений на панели приборов:

Температура охлаждающей жидкости. Запрещается передвигаться на автомобиле и заводить двигатель, если стрелка находится в красной зоне. В данном случае требуется срочная диагностика.
Тахометр – показывает данные с датчика положения коленчатого вала. Красной зоной отмечена критическая частота вращения, при которой двигатель может получить критические повреждения.
лампа левого указателя поворота.
лампа правого указателя поворота.
спидометр.
шкала уровня топлива. Если стрелка находится в крайней нижней отметке, в баке сохраняется небольшой запас, которого хватит примерно на 10-20 километров пробега.
лампа низкого уровня топлива

Если она загорается, то значит, что в баке осталось не более 5 литров топлива.При этом важно помнить, что автомобиль определяет уровень топлива относительно правильно и возможны некоторые отклонения, в зависимости от конкретных условий. Так, например, при движении в гору, основной запас может быть сосредоточен в противоположной от топливного насоса части бака и в результате, несмотря на значения приборов, двигатель может заглохнуть.
Габаритные огни.
Лампа индикации неисправности тормозной системы

В зависимости от типа приборки, показывает низкий уровень тормозной жидкости, либо неисправность электронного узла тормозной системы. Данная лампа может загораться при запуске двигателя, затем должна погаснуть после самодиагностики системы. Запрещается передвигаться на автомобиле, если индикатор горит постоянно.
Индикация включения дальнего света.
Сброс суточного пробега. Осуществляется при нажатии и удержании кнопки в течение 5 секунд.
Дисплей с индикацией суточного/общего пробега.
Неисправность ABS/Check Engine – в зависимости от версии приборки.
Check Engine/ Аварийная сигнализация – в зависимости от версии ПП.
Часы/Температура окружающего воздуха/Напряжение бортовой сети. Переход между режимами осуществляется кратковременным нажатием на кнопку 11. При понижении температуры воздуха ниже +20С дисплей сам переходит в режим индикации температуры. Чтобы настроить часы необходимо вращать кнопку 11 по часовой стрелке для установки минут и против часовой стрелки, чтобы выставить часы.
Разряд / неисправность АКБ.
Неисправность тормозной системы / включенный стояночный тормоз. Если лампа загорелась во время движении, то это свидетельствует о низком уровне тормозной жидкости в системе.
Низкий уровень масла в двигателе.
Не пристёгнутый ремень водителя / переднего пассажира. Горение лампочки в этом случае будет сопровождаться звуковой индикацией.

На приборной панели, устанавливающейся до 2009 года, отсутствуют цифровые дисплеи.

Бардачок в Нива-Шевроле — плюсы и минусы

Как и в любом другом автомобиле, в Niva Chevrolet 2123 есть бардачок, или по другому – перчаточный (вещевой) ящик. Его наличие обеспечивает водителю и пассажирам дополнительный комфорт, однако он обладает рядом недостатков. Итак, рассмотрим основные плюсы и минусы бардачка Шевроле-Нивы.

Плюсы:

возможность положить в ящик мелкие вещи;
хранить документацию (вплоть до формата А4);
охладить напитки — в моделях с кондиционером есть функция охлаждения вещевого отсека;

Минусы:

Слабое освещение. В темное время суток достаточно сложно найти нужную вещь или документ, не переворошив все содержимое перчаточного ящика.
Недостаточная вместимость. Многие владельцы данного автомобиля жалуются на дефицит места в бардачке. И те владельцы, автомобили которых не оснащены подушкой безопасности для пассажира, делают под заглушкой второй бардачок самостоятельно.
Неудобное расположение. Для людей с длинными ногами иногда бывает неудобно брать вещи или бумаги из низко расположенного бардачка.

Как снять бардачок на Ниве Шевроле

Вещевой ящик приходится снимать для удобства отсоединения приборной панели, если нужно получить доступ к предохранителям или контроллеру и при полной разборке автомобиля.

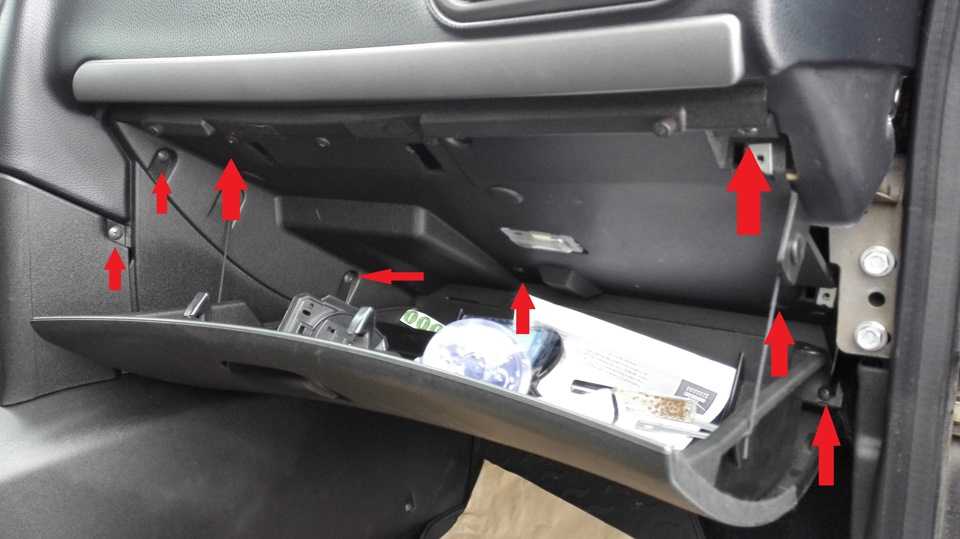

Снятие бардачка на Нива-Шевроле, порядок проведения работ:

Открываем крышку бардачка, чуть приподымаем и вынимаем с обеих сторон шнуры, которые ее удерживают.
С боковой стороны отворачиваем крестовой отверткой саморез.
Той же отверткой выкручиваем два самореза, которые крепят консоль панели приборов сбоку.
Выкручиваем два аналогичных самореза снизу.
Открыв крышку ящика, выкручиваем слева еще два шурупа, опять же крепящие ее к консоли панели приборов.
Отворачиваем саморез, расположенный на верхнем левом креплении, затем на среднем и правом (два).

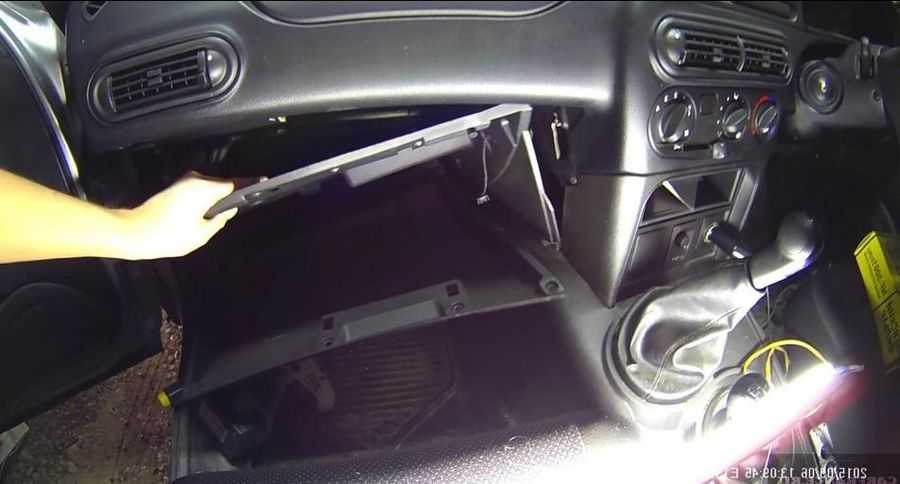

Отводим облицовку от корпуса ящика.
Справа вверху один саморез и снизу два, откручиваем.

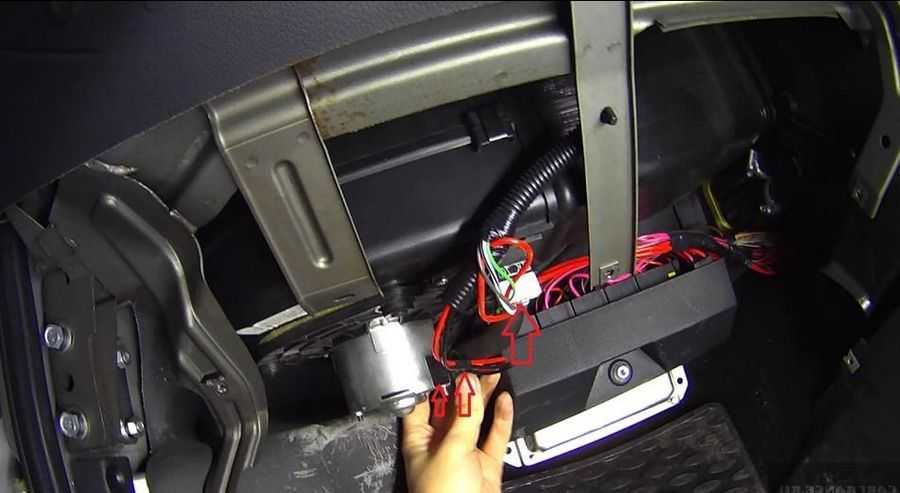

Наклоняем ящик, отсоединяем колодки проводов освещения.Отсоединяем фонарь.

Бардачок демонтирован, установка производится в обратном порядке.

Шевроле-Нива: снятие панели приборов

бардачек в шниве

Приступаем к снятию облицовки пола.

Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Надежна ли ваша Шнива? Под панелью приборов у левой боковины кузова разъедините кабель антенны…

Далее производим демонтаж вала рулевой колонки. Снимите панель радиоприемника, после чего облицовку тоннеля пола.

Откручиваем по два винта и снимаем декоративные обивки передних стоек кузова. Отсоединяем колодку с питающими проводами от жгута проводов, который расположен около педали акселератора. Далее отключаем колодку с питающими проводами от выключателя педали тормоза. После чего отсоединяем провода от автомобильной противоугонной системы.

Извлекается руль и переключатели, находящиеся сбоку него.

Снятие руля производится путем выкручивания гайки, находящейся внутри руля. Проведите снятие вала рулевой колонки. Как проводится извлечение руля и его частей можно найти в соответствующих разделах.

Из салона извлекается автомагнитола и ее место установки. Приступаем к снятию облицовки пола.

бардачек в шниве

Чтобы снять обивку передних стоек, нужно открутить четыре винта. Извлекается также замок зажигания. Переходим к отключению проводов.

Колодки с проводами, находящиеся внизу возле педали газа и тормоза, отсоединяются и помечаются маркером. Отсоединяются провода, питающие противоугонную систему авто. Питание доски приборов состоят из трех колодок, которые также отсоединяются.

Со шпильки откручивается провод массы автомобиля. Под капотом необходимо снять фильтр, который предназначен для фильтрации воздуха, поступающего в салон. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см. Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5.

Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9.

Выверните два винта крепления защелки замка вещевого ящика… Выверните три винта крепления пепельницы к декоративной панели… Соберите и установите панель приборов в порядке, обратном разборке и снятию.

С расширителя сливается большая часть жидкости, и отсоединяются хомуты, подходящие к радиатору отопителя. Осуществляется работа гаечным ключом в салоне автомобиля.

Video: снять торпеду на нива шевроле

Отвинчиваются болты крепления панели к стойке и стойки к кронштейну. К кронштейну рулевого вала крепится поперечина доски приборов, которую можно извлечь, открутив четыре болта. Производится откручивание всех видимых и невидимых болтов крепления доски приборов.

Эти крепления находятся сверху возле стекла и сбоку. Снимается передний воздуховод, который предназначен для подачи холодного и теплого воздуха в салон.

Можно снять приборную доску. Делать это лучше всего вдвоем, чтобы один человек наблюдал за процессами снятия изнутри панели. В противном случае можно повредить или оборвать какой-либо питающий провод или деталь. Снятие панели с авто Шевроле Нива не составит большого труда. Необходимо выполнять последовательность действий и контролировать процесс.

После проведения операции с ремонтом торпеды или деталями в салоне, можно выполнять установку на место.

Распространенные неисправности

Самая распространенная неисправность перчаточного (вещевого) ящика – плохо закрепленная или дребезжащая крышка. Сделать ремонт крышки можно самостоятельно, для этого не нужны особые знания. Если крышку бардачка просто выгнуло от времени или после размещения в бардачке хотели негабаритной вещи, то выход есть. Требуется выполнить демонтаж крышки, нагреть ее удобным способом и выгнуть в другую сторону. Можно даже слегка прогнуть среднюю часть наружу, фиксаторы будут крепко и плотно ее держать и не давать ей дребезжать.

Если крышка плохо закрывается, открывается от вибрации или не закрывается вообще, то вероятней всего, стерлись фиксаторы и их необходимо заменить. Замена производится путем демонтажа старых фиксаторов. Необходимо открутить 4 шурупа и закрепить на этом месте новую ручку с фиксаторами.

Часто владельцы Нива-Шевроле сталкиваются с проблемой провисания крышки бардачка, она не достает до торпедо на 0.5-1 мм. Отсюда появляется дребезжание и стук на ухабах. При ближайшем рассмотрении оказывается, что проблема не в крышке, а в фиксаторе. Самое простое решение — это наклеить горизонтально изнутри на те места, за которые крепятся фиксаторы, пластмассовые пластины размером примерно 20×10 мм. Они уберут лишний зазор, и крышка бардачка будет прилегать плотно.

Снятие торпеды нива шевроле видео

18:28, 21 декабря 2018

Снятие, разборка и установка панели приборов Вам потребуются: Снимите автомагнитолу, если она установлена на автомобиль. Снимите рулевое колесо см. Снимите кожух рулевой колонки см. Выверните четыре винта крепления заглушки люка панели приборов… 6. Отверните четыре гайки крепления рулевой колонки к кузову… 8. Снимите переднюю часть облицовки тоннеля пола см. Снимите блок управления системой отопления и кондиционирования см. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.

Выверните два винта крепления ниши для мелких предметов… Выверните два винта крепления вещевого ящика к панели приборов… Откройте левую переднюю дверь и, поддев отверткой… Отсоедините от панели рукоятку привода замка капота см. Снимите облицовку левой боковины кузова см.

Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Выверните по три болта бокового крепления панели приборов к кузову справа… Снимите облицовки передних стоек слева и справа см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа… Для разборки панели приборов выполните следующее.

Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см. Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5. Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9.

Кронштейны консоли панели приборов устанавливайте, сориентировав их вверх стрелками, выштампованными на кронштейнах. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Chevrolet Niva › Бортжурнал › Замена радиатора отопителя без снятия панели приборов, кондиционера – альтернативный способ.

Посетила меня учесть протечки радиатора отопителя, Шевик с кондиционером 2012 г.в., объявленная стоимость работ 7 т.р. Пошел читать интернет, вариантов замены множество и все достойны внимания. Заинтересовался способом, который кратко описан в видео

Подготовился (купил радиатор и патрубки), принялся за работу и все получилось. Теперь все по порядку:1. Отсоединил клемму «-» аккумулятора.2. Выполнил демонтаж сидений. Я снял оба, после чего пространства становится достаточным для выполнения работ в любой «понравившейся позе».3. Выполнил демонтаж вещевого ящика с отсоединением подсветки и размыкателя.4. Демонтировал облицовку туннеля пола (на фото еще не снял), крышку монтажного блока, кожух рулевой колонки, руль поднял вверх.

Полный размер

5. Демонтировал консоль панели приборов. Отключил попогрейку, прикуриватель, регулятор зеркал, магнитолу.6. К этому времени тосол остыл, сливаем его. Я сделал это по методу.

7. Демонтировал вертикальную металлическую стойку консоли панели приборов (зеленый на фото), планку крепления боковой пластиковой накладки (красный на фото.). Снял тяги управления потоками воздуха (не все влезли на фото, желтый).

Полный размер

8. Далее демонтировал воздуховоды и всю обшивку передней части авто для тщательной просушки, так как было все пропитано тосолом. Получилось так.

Полный размер

9. Открутил винты и саморезы крепления отопителя к каркасу панели приборов: 1. Два снизу, расположены симметрично слева (№ 1 на фото) и справа, уровень доступа нормальный. 2. Саморез труднодоступный (№ 2 на фото), выкручивается с применением спец инструмента ключ + бита (представлен на видео выше).

Полный размер

3. «Веселые винты» на планке крепления патрубков, так как я не сфоткал, то фото взял у niva67, спасибо ему за подробный отчет по замене радиатора печки.

4. И еще один шурупчик, слева от патрубков (см. фото, которое взято у RomanIsaev, также спасибо ему за отчет).

10. Если машина с подушками безопасности (как у меня), то столкнемся с проблемой демонтажа блока управления подушками, который конечно стоит прямо под отопителем на металлической площадке и мешает сдвинуть печку (во всяком случае у меня не получилось). Блок крепится к шпилькам 3-мя гайками, к которым есть доступ. Откручиваем их и, приподнимая отопитель (после откручивания всех саморезов появляется люфт) вынимаем блок управления подушками, предварительно отключив от него шлейф проводов. С целью упрощения дальнейшей сборки укоротил шпильки, чтобы не мешали маневрам.11. Отсоединяем патрубки (можно просверлить радиатор и все слить с полученного отверстия, что и надо было сделать) и встречаем тосол.12. Далее печка сдвигается в сторону водителя и возникает возможность маневрирования. Необходимо ее установить под определенным ракурсом (смотрите внимательно видео, представленное выше и фото из него)

и радиатор достаточно легко демонтируется (см. фото).

Полный размер

13. Ставим новый радиатор и все собираем в обратном порядке.Попутно заменил расширительный бачок, тосол и фильтры. Всем спасибо и удачи на дорогах.P.S. Все делал первый раз, полет пока нормальный! Цель работ — экономия средств, проверка альтернативного способа замены радиатора печки. Вывод – метод работает, но все похоже индивидуально.

Как снять и поставить торпеду Нива Шевролет

Как снять накладку панели приборов Нива-шевроле

После чего отсоединяем провода от автомобильной противоугонной системы. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.

Соберите и установите панель приборов в порядке, обратном разборке и снятию.

Снимите рулевое колесо см. Выверните по одному болту верхних креплений панели приборов к кузову слева и справа…

Снимите облицовку левой боковины кузова см.

Снимите регулятор электрокорректора света фар см. Снимите комбинацию приборов, сняв ее декоративную накладку и вывернув четыре винта крепления к панели приборов см.

Снимите жгут а проводов панели приборов, отсоединив его фиксаторы и хомуты от каркаса панели приборов. Выверните три винта крепления воздуховода обдува ветрового стекла с левой стороны панели приборов… 5.

Выверните по одному винту крепления центрального воздуховода с левой стороны панели приборов… 9. Выверните два винта крепления защелки замка вещевого ящика… Выверните три винта крепления пепельницы к декоративной панели… В первую очередь необходимо обесточить автомобиль, для этого отсоедините клемму минус от аккумуляторной батареи. Теперь нам необходимо снять декоративный кожух рулевой колонки, так как он будет мешать дальнейшей работе.

Отверните крестовой отверткой пять винтов его крепления, после чего разъединив половинки, снимаем.

Замена радиатора печки Шевроле Нива без кондиционера

Снимите рулевое колесо и вслед за ним подрулевые переключатели. Далее производим демонтаж вала рулевой колонки. Снимите панель радиоприемника, после чего облицовку тоннеля пола.

После чего отсоединяем провода от автомобильной противоугонной системы. За монтажным блоком расположены три колодки питания панели приборов, отсоединяем их.

Ключом на десять откручиваем гайку и снимаем со шпильки наконечник провода массы. Перемещаемся в подкапотное пространство автомобиля и тут производим демонтаж фильтра подачи наружного воздуха, предварительно сняв декоративную накладку ветрового стекла.
