Как проверить амортизаторы

Признаки наличия неисправностей

Если выйдет из строя правая или левая стойка, это может привести к возникновению аварийной ситуации

Именно по этой причине так важно тщательно следить за своим транспортным средством. Своевременно проведенные ремонтные работы позволят избежать большого количества проблем

На поломку передних стоек указывают следующие признаки и характерные симптомы:

• в процесс движения раздается постоянный скрип, стук и щелчки;
• автомобиль постоянно раскачивается и колеблется из стороны в сторону;
• машину серьезно заносит на поворотах;
• для совершения торможения требуется намного больший тормозной путь, чем при исправных амортизаторах;
• транспортное средство сильно приседает, как только водитель разгоняется или тормозит. Неприятные ощущения при этом присутствуют как сзади, так и спереди;
• машина очень плохо цепляется за поверхность;
• резина очень быстро и неравномерно изнашивается;
• из амортизационной системы вытекает тормозная жидкость;
• опоры, пружина и шток покрываются разрушительной коррозией;
• значительное повышение уровня шума в процессе набора скорости. Это говорит о том, что повредились крепежи встроенных втулок;
• корпус деформируется, отчего поршень не может нормально перемещаться во внутренней части цилиндра;
• пружины расположены не очень правильно, на основании чего корпус автомобиля начинает качаться в процессе движения.

Подобные явления обычно происходят по причине низкого качества основных элементов стоек, из-за неправильной установки, а также по причине естественного процесса износа и старения встроенных элементов.

Сказать, какие нужно покупать стойки, невозможно. Здесь все зависит от материального достатка и самого транспортного средства. В любом случае не нужно экономить на данных элементах. Стоит купить конструкции, которые характеризуются большим количеством положительных отзывов и выпущены проверенными производителями.

Принцип действия амортизатора

При плавном сжатии амортизатора жидкость, находящаяся под поршнем, испытывает сжатие, однако ввиду практической несжимаемости она вынуждена перетекать из полости В рабочего цилиндра в полость меньшего давления. Жидкость движется в двух направлениях. Большая часть жидкости перетекает через восемь отверстий К, приподнимая при этом тарелку перепускного клапана, прижатую слабой пружинной звездочкой, в полость Л (движение жидкости показано на рисунке а тонкими стрелками). Жидкость, вытесняемая из полости В, не полностью перетекает в полость А; часть ее, равная объему вводимого в амортизатор штока, выходит в полость С через два паза Т в корпусе клапана сжатия.

При резком нажатии на шток давление жидкости под поршнем в полости В возрастает, вследствие чего клапан сжатия открывается и сжимает пружину (движение жидкости показано жирными стрелками). Жидкость перетекает в верхнюю полость А рабочего цилиндра так же, как при плавном ходе сжатия. Перепускной клапан при ходе сжатия практически не влияет на гидравлическое сопротивление, развиваемое амортизатором. Требуемое сопротивление, необходимое при резком сжатии, обеспечивается клапаном сжатия.

При обратном ходе, т.е. при перемещении поршня вверх (ход отдачи), жидкость из верхней полости А рабочего цилиндра через отверстия П в поршне и четыре выреза Н дроссельного диска (дроссельный диск заднего амортизатора имеет шесть вырезов) перетекает в нижнюю полость В рабочего цилиндра. Объем жидкости, вытесняемый из полости А, меньше освободившегося объема полости В под поршнем на величину объема штока, извлеченного из амортизатора. Освободившийся объем заполняется жидкостью, поступающей из полости С через отверстия Р клапана сжатия, приподнимает при этом тарелку впускного клапана, прижатую в плоскости клапана сжатия лапками слабой пружинной звездочки (движение жидкости показано на рисунке б тонкими стрелками).

При ходе отдачи, когда кузов автомобиля подбрасывается на упругих элементах подвесок колес вверх, давление над поршнем в полости А рабочего цилиндра возрастает. Жидкость через отверстия П в поршне давит на диски клапана отдачи и отгибает их. Одновременно сжимается пружина клапана, подпирающая диски, а проходное сечение для перетекания жидкости увеличивается. Требуемое гидравлическое сопротивление для гашения колебаний при ходе отдачи обеспечивается тарированной пружиной клапана отдачи. Полость В при резкой отдаче заполняется так же, как и при плавном движении поршня. Впускной клапан не оказывает существенного влияния на гидравлическое сопротивление при работе амортизатора; он предназначен для свободного впуска жидкости в полость В.

Как прокачать газовый амортизатор – полезные советы

Следует отметить и отрицательные свойства газовых амортизаторов, которые могут иметь решающее значение при выборе. Основным недостатком считается высокая цена, которая может превышать стоимость масляных вариантов в несколько раз. В случае выхода из строя газовая конструкция практически не подлежит ремонту и требует полной замены.

При движении по плохой и неровной дороге жесткость газового амортизатора может существенно повлиять на комфорт водителя и пассажиров. Кроме того, не все машины с мягкой подвеской, рассчитанные на масляный вариант, могут выдержать жесткие условия новой подвески, вплоть до получения серьезных повреждений.

Поэтому при выборе этих деталей следует, в первую очередь, учитывать реальные условия эксплуатации автомобиля. В противном случае вместо комфортной и безопасной езды может сложиться аварийная ситуация, с тяжелыми последствиями (как для машины, так и для водителя), которая повлечет за собой значительные материальные затраты. Несмотря на все это, если вы решились на это приобретение, описываем порядок действий, как прокачать газовый амортизатор.

1. 1. Амортизатор устанавливаем вертикально штоком вниз, то есть вверх ногами от его естественного будущего положения в автомобиле. Спокойно, без резких движений сжимаем его до упора и держим в таком положении 2-3 секунды.
   2. Не меняя состояния амортизатора, переворачиваем его теперь уже вверх штоком и держим еще 3-6 секунд. Плавно отпускаем шток до полного распрямления.
   3. Теперь амортизатор переворачиваем опять вниз головой, держим его 3 секунды и опять повторяем операции 1 и 2. Всего это следует сделать до 8 раз, но не менее 5. Добиться при этом нужно того, чтобы ход штока был плавным, без рывков и проскоков. После получения такого результата амортизатор лучше установить сразу в автомобиль либо хранить его исключительно вертикально до самой установки.

Главная →

Устройство → Ходовая часть → Амортизаторы →

Когда амортизаторы ломаются

Современные автокорпорации изготавливают все более и более эффективные А, максимально привносящие комфорт в поездку. Впрочем, если на бетонных трассах они служат положенные 80 и более тысяч километров пути, то некачественное дорожное покрытие с выбоинами приводит к непрогнозируемой поломке упомянутых устройств гораздо раньше.

Поломки возникают чаще всего внутри амортизатора, когда колесо автомобиля попадает в выбоину. Из них начинает просачиваться масло. От ударов деформируется шток, а в мягких амортизаторах выбивается клапан в рабочей камере. Подобные поломки означают выход из строя А и требуют безусловной его замены. Поэтому автолюбители взвешивают все «за» и «против», покупая амортизаторы. Отзывы водителей при этом, размещенные на специальных форумах, также следует учитывать.

Испортить А может также пыль и грязь, попавшая в них. Мелкие частички, попав в рабочую камеру, оставляют царапины на штоке. Как результат, сальник перестает быть герметичным, и вследствие этого происходит утечка масла. Еще более совершенным однотрубным является А с выносной компенсационной камерой. Улучшенная конструкция позволяет использовать больший объем сжатого газа и масла. При еще более продвинутом усовершенствовании на пути масла, перетекающего из основного цилиндра в выносную камеру, устанавливают систему клапанов, регулирующих жесткость амортизатора. Существуют модификации А, где над внешней поверхностью проходят трубки для перетекания масла.

Конструкция амортизатора

Большинство амортизаторов состоят из таких узлов:

_

• Стальная полая трубка (цилиндр). С одной стороны она заглушена. К этой части приварена проушина, которая позволяет закрепить стойку на ступице колеса. Резервуар заполнен жидкостью (смесью газа и жидкости или же только газом), обеспечивающей компенсацию нагрузки при сжатии поршня. На открытой стороне установлен сальник штока, предотвращающий вытекание жидкости из полости.
• Шток амортизатора. Это стальной прут, сечение которого зависит от модели механизма. Он помещается в резервуар. С одной стороны шток крепится к опорному подшипнику, а с другой к нему прикреплен поршень, помещенный внутрь цилиндра.
• Поршень. Этот элемент перемещается внутри цилиндра, создавая давление на жидкость или газ внутри трубки.
• Перепускной клапан. Устанавливается на поршне, и имеет несколько отверстий с подпружиненными клапанами. При движении поршня срабатывает одна группа клапанов, обеспечивающая перетекание из полости под поршнем в часть над ним. Плавность хода обеспечивается сопротивлением из-за небольших отверстий (жидкость не успевает быстро перемещаться между полостями). Подобный процесс происходит при ходе отдачи (когда поршень поднимается), только в этом случае срабатывают клапаны другой группы.

Устройство современных демпферных механизмов постоянно совершенствуется, что повышает их эффективность и надежность. Конструкция амортизаторов может существенно отличаться в зависимости от модификации механизма. Однако принцип работы остается неизменным. При толчке шток перемещает поршень внутри цилиндра, в котором сжимается жидкость или газ.

Иногда амортизаторы путают с газовыми пружинами, которые устанавливаются на ляду багажника или на капот. Хотя они внешне похожи, каждый из них выполняет свою функцию. Демпферы гасят толчки, а газовые пружины обеспечивают плавное открывание и удержание в таком положении тяжелых крышек.

Регулируемые амортизаторы: Летящей походкой — журнал За рулем

Самарские технологии

Комфорт и управляемость стандартной вазовской «десятки» всем известны. На хорошем шоссе и умеренной скорости эти два качества-антагониста худо-бедно уживаются. Если не требовать от машины остроты управления спорткара вкупе с комфортом лимузина, вполне можно обойтись штатными настройками ходовой части. Особенно если свято соблюдать правила — даже на «зеленых» магистралях не разгоняться быстрее 110 км/ч. Но оставим моральные аспекты, поговорим о технических.

Сделать подвеску, одинаково приспособленную к ухабистой дороге и отличному шоссе, возможно. И делают. Но опция эта — привилегия дорогих и породистых автомобилей, в когорту которых «вазы» пока не вхожи. И что же, мириться с этой несправедливостью? Вовсе не обязательно! Самарское НПП «Система технологий» готовит в серию свою новую разработку — подвеску SS20 с регулируемыми амортизаторами.

Все амортизаторы и пружины SS20 подобраны по усилию и жесткости и продаются только парами (слева передний, справа задний амортизатор).

Нашей «десятке» достался первый предсерийный комплект, без грифа «Для служебного пользования». Чтобы понять, как, собственно, работает такая подвеска, вспомним немного теории.

Амортизаторы. Краткий курс

Действие — противодействие

Задача амортизатора — гасить колебания кузова при проезде по неровностям дороги. Поэтому говорить о жесткости амортизатора неверно. То, что мы обычно понимаем под ней, — сила, противодействующая движению штока в зависимости от скорости его перемещения. Но не будем умничать, пусть будет «жесткость». Жесткость же подвески определяется упругими элементами, на «десятке» — пружинами. И еще один нюанс: чем «жестче» амортизатор, то есть чем больше сила сопротивления, тем ниже амплитуда колебаний системы, то есть формально подвеска должна считаться более мягкой.

На деле же собственной пятой точкой мы ощущаем ее как более жесткую, то есть трясучую. Никакого противоречия здесь нет: при быстрой езде по кочкам тугие амортизаторы не дают пружинам «дышать полной грудью», те не успевают приподнимать кузов и вынуждены работать при большем сжатии, а значит, в более жесткой зоне. Отсюда и тряска, и уменьшение динамического клиренса. Зато колеса четче отслеживают рельеф дороги и, следовательно, автомобиль лучше управляется. До определенного предела, конечно.

Чрезмерная «жесткость» амортизаторов заставит машину скакать по неровностям, как мячик, и об управляемости не будет и речи. Заметим, что нас в первую очередь интересует «жесткость» хода отбоя — именно она в большей мере отвечает за баланс комфорт-управляемость. («Жесткость» хода сжатия важна в основном для спорта — она позволяет ослабить удары при срабатывании подвески до упора.)

Дроссельный, клапанный

Напомним еще, что в работе амортизатора можно выделить два режима. Дроссельный, с преобладающим влиянием на малых скоростях (сопротивление перетеканию жидкости оказывают калиброванные отверстия), и клапанный — при больших, когда жидкость, кроме того, перетекает и через открывшиеся клапаны. Разделение условное, но наглядное, позволяющее оценить работу амортизатора. В ТУ АВТОВАЗа первый соответствует скорости штока 0,105 м/с, второй — 0,315 м/с.

На наших амортизаторах усилие отбоя можно изменять в довольно широких пределах, подстраивая «жесткость» подвесок под конкретные условия движения, причем раздельно для передней и задней. Достаточно лишь выставить в нужные положения ручки-крутилки, установленные между передними сиденьями.

Пока только ручное управление, в перспективе — автоматическая адаптивная подвеска.

Как оно работает

Конструкция регулируемого амортизатора двухтрубная, но есть в нем и третья труба, образующая вокруг внутренней дополнительный резервуар Эта труба — корпус клапана регулирования. При ходе отбоя (поршень 1 идет вверх) жидкость из надпоршневого пространства перетекает через клапан отбоя 10 в подпоршневое, и через отверстие в верхней части гидроцилиндра 2 и клапан регулирования 7 в резервуар 3. Изменение суммарного усилия отбоя регулируется изменением силы прижима клапана 7. К нему через мембрану 8 подается управляющий сигнал в виде давления, которое мы и задаем.

За давлением следит электроника, управляющая небольшой насосной станцией. Хотим «помягче» — поворачиваем ручки до упора влево. Насос выключен, сигнал нулевой, и амортизатор работает в штатном заводском режиме «стандарт». Первый щелчок вперед — включается режим «комфорт». Давление немного поджимает клапан, и усилие отбоя возраст

Как заменить опору переднего и заднего амортизатора?

Заголовок

Опора амортизатора представляет собой резинометаллический агрегат в виде верхней точки крепления/вращения между кузовом и амортизатором. Его функциональная задача заключается в управлении амортизационной стойкой и предотвращении проникновения вибраций и шума в кузов.

Чтобы это выполнялось предусмотрены мягкая опора по верхнему направлению и твердая по продольному и боковому направлениях стойки.

Опора стойки амортизатора

Этой детали стойки присущий быстродействующий характер в силу того, что он подвержен сильным нагрузкам и влиянию внешних факторов. При жестком амортизаторе спортивного типа действующие на его подшипник силы преобразовываются в непропорционально высокие, соответственно, подразумевают использование более крепкой подушки.

Опора амортизатора характеризуется эластичными и долговечными свойствами резинового материала, которые теряются из-за качества наших дорог. Её также характерен более ранний выход из строя, чем у амортизатора. А рваная опора амортизатора говорит о невозможной дальнейшей эксплуатации автомобиля. Это объясняется тем, что амортизатор в чашке начнет болтаться, подвергая чашку деформациям и понижая уровень устойчивости машины.

Рваная опора амортизатора на неровной дороге проявляется в виде характерного стука, который четко прослушивается в салоне транспортного средства.

Стандартные рекомендации при замене

Оказавшись на таком месте, следует помнить, что замена любых составляющих стойки подразумевает парный порядок на одной оси авто. Опора амортизатора в ремонте или замене модульных деталей предусматривает наличие обычного штатного инструмента и приспособления для сжимания пружины в виде винтовых стяжек.

Работа с пружиной требует щепетильного обращения, а быстрый и небрежный демонтаж повлечет за собой непредсказуемые разрушительные последствия. Что касается затяжки гаек и болтов крепления, здесь все манипуляции осуществляются динамометрическим ключом с моментом затяжки, которое имеет стандартное заводское значение.

Опора амортизатора переднего либо опора заднего амортизатора покупается только после проверки наличия рекомендационных инструкций к изделию от производителя. Опора заднего амортизатора в ремонте подразумевает использование домкрата в качестве подъёмного приспособления и опор – для безопасности. Опора амортизатора по завершении её замены требует посещения стенда развал-схождения.

Тонкости процесса замены амортизатора

После поднятия автомобиля при помощи домкрата и приготовления WD для гаек, приступают к непосредственной замене стойки:

• на амортизационном штоке отвинчиваем гайку;
• амортизатор отсоединяется от поворотного кулака;
• крепление верхней опоры отворачивается и снимается;
• пружина не до конца сжимается стяжками;
• весь модуль изымается и любым удобным способом осуществляется замена стойки амортизатора.

Агрегат устанавливается и собирается в обратном порядке. Здесь главное помнить об установке шплинта на гайке, скрепляющая амортизатор с поворотным кулаком и о том, что гайка амортизационного шток закручивается на поднятой машине.

Тонкости процесса замены опоры амортизатора

Опора амортизатора в замене не требует стяжки. Инструментальная база и приспособления прежние (штатные, согласно размеру гаек и болтов). Опора амортизатора в замене предусматривает следующие манипуляции:

• отвинчивание крепления опоры;
• поднятие средства передвижения до тех пор, пока амортизационный шток не выйдет из опоры;
• допускается утопление штока руками и выдавливание старой амортизационной опоры;
• очищение посадочного места опоры от загрязнений;
• утопление амортизационного штока и подвод новой опоры;
• крепление опоры без ввода штока в опору;
• постановка автомобиля на место подразумевает параллельное наблюдение за правильным внедрением амортизационного штока к его месту в опоре;
• после успешной установки штока, гайки закручиваются и затягиваются, а домкрат опускается.

Опора амортизатора в замене с обратной стороны подразумевает аналогичный ход манипуляций.

История появления амортизатора

Первые автомобили с рессорной подвеской обладали неприятным свойством: при преодолении неровностей их кузов сильно раскачивался. Изначально данная проблема частично решалась сама собой, поскольку в многолистовых рессорах наблюдался эффект межлистового трения, который способствовал гашению колебаний кузова. Но этого было недостаточно.

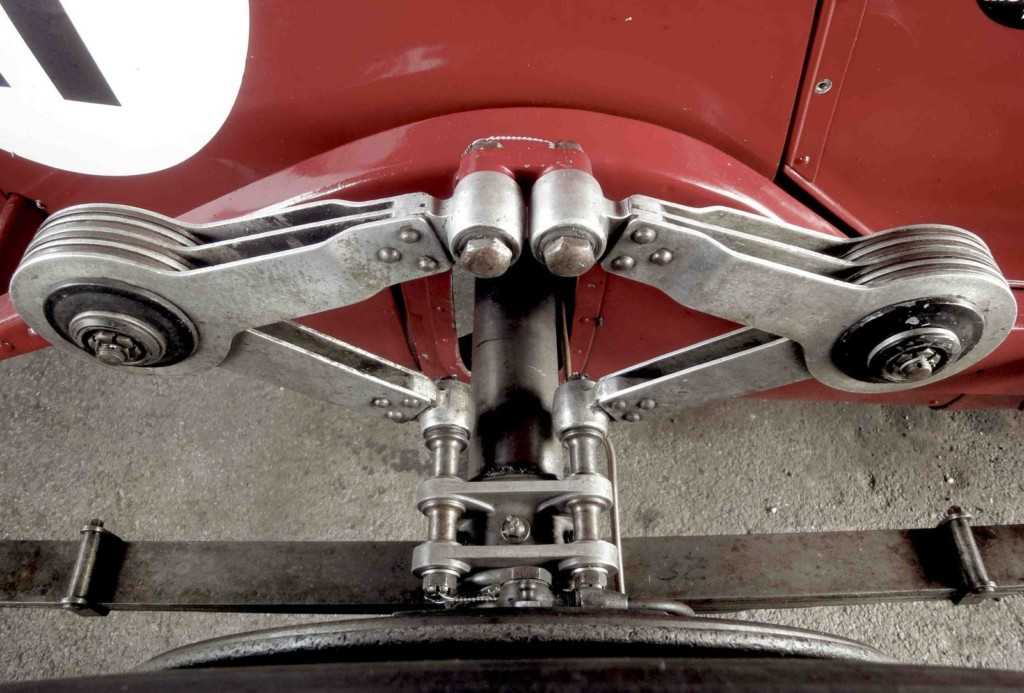

Фрикционные амортизаторы

Поэтому следующим этапом стало добавление в состав подвески отдельного демпфирующего элемента. Одними из первых таких устройств были амортизаторы сухого трения с фрикционными дисками, разработанные в начале прошлого века.

В 1950-х годах стали применяться поршневые масляные амортизаторы телескопического типа, в основе работы которых лежал принцип жидкостного трения. Их устройство, позаимствованное из конструкции авиационных шасси, применяется в подвеске автомобилей и сегодня.

Устройство и принцип работы

По своей конструкции амортизаторы можно разделить на несколько основных типов. По структуре их обычно делят на одно– и двухтрубные.

Амортизаторы различаются и характером жидкости, которой они наполнены: гидравлические и газовые (с гидравлическим газовым подпором). Существуют и просто газовые амортизаторы, газ в которых находится под очень высоким давлением (порядка 60 атм), но применяются они крайне редко. Принцип же работы у всех типов примерно одинаковый.

Чтобы понять, как работает амортизатор, а точнее – на что эта работа направлена, нужно представлять себе его взаимодействие с другими частями подвески и кузова автомобиля. Итак, амортизатор предназначен для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. В качестве такого элемента может выступать пружина амортизатора,которая закрепляется на нем.  Такая конструкция называется стойкой амортизатора. Ее верхняя часть соединена с кузовом машины, а нижняя – с рычагом.  Поэтому то, насколько кузов и пружина будут плавно подниматься и опускаться, напрямую зависит от плавности движения деталей самого амортизатора.

Теперь остановимся подробнее на общем устройстве амортизаторов. Работа амортизатора основывается на гидравлическом сопротивлении, или сопротивлении газа. В качестве жидкости выступает масло. Существуют , в которых помимо масла сопротивление дает сжимающийся и разжимающийся газ.

Сам амортизатор можно условно разделить на цилиндр и поршень. Внутри цилиндра, в зависимости от модификации, находятся камеры либо с маслом и газом, либо с маслом и воздухом. В обоих случаях поршень ходит внутри цилиндра, поднимаясь и опускаясь. В первом случае – поршень перемещается с сопротивлением, которое создается за счет перетекания масла через клапаны в другую камеру. Во втором – поршень сопротивляется давлению, которое оказывает сжимающаяся камера с газом

Важно понимать, что такое сопротивление происходит от того, что газ довольно плохо сжимается и разжимается. Получается, что за счет этих сопротивлений и происходит плавное, размеренное движение поршня, что в результате приводит к гасящему толчки эффекту

Зачем делается прокачка

Не все понимают, зачем делается прокачка и вообще нужно ли ее проводить. На этот счет следует внести некоторую ясность, чтобы окончательно понять смысл прокачки и острую необходимость в проведении подобной процедуры.

Фаркоп на Киа Рио: какой купить и как установить своими руками

Рубрика: Фаркопы

Рабочие механизмы амортизаторов включают в состав своей конструкции специальные гильзы. Если внутрь них проникнет воздух, тогда вернуться в первоначальное положение устройство не сможет. Причем перед монтажом воздух обязательно удаляется из новых и старых деталей, если вы вдруг купили подержанные амортизаторы, поскольку цена их оказалась ниже. Нельзя исключать, что в процессе ремонта подвески или при дефектовке внутрь механизма проник воздух.

Рекомендуем: EGR в дизельном двигателе: что это такое

В процессе хранения и транспортировки масло, входящее в состав амортизатора, проникает в наружный цилиндр конструкции, из-за чего газ в итоге оказывается внутри системы. Подобное явление приводит к тому, что после установки даже новой детали слышен стук.

За счет выполнения специальных действий из цилиндра удаляется лишний воздух. Делается это непосредственно перед установкой.

И все равно актуально спросить, зачем это делается. Все предельно просто. Для обеспечения правильной, эффективной и длительной работы новых устанавливаемых амортизаторов в состав зависимой или независимой подвески.
