Салонный фильтр ниссан жук: где находится, замена

Особенности воздушной вентиляции на Nissan Juke

На автомобиле Nissan Juke установлена вентиляционная система, которая производит цикл: втягивание, очищение, удаление. Воздух извне поступает через окна и воздухозаборник, который находится спереди ветрового окна.

Из заборника воздух подается в салон через сопла:

Обдува ветрового окна.
Боковые и центральные
Нижние корпусы отопителя.

«Салонный» воздух очищает от примесей воздушный фильтр салона. Он размещен в корпусе системы климатического контроля. Вытяжка отработанного воздуха происходит через решетки. Они стоят слева и справа облицовки багажника.

Фильтрующий элемент забивается быстро и должен заменяться в положенные сроки. Вытяжная вентиляция делает температуру внутри салона комфортной, не допускает появление конденсата на стеклах. Снаружи отверстия вытяжки прикрыты от попадания грязи дефлекторами, установленными в заднем бампере.

Какой выбрать фильтр для замены

С завода устанавливается оригинальный салонный фильтр артикул 27277-1KA4A. При первой замене фильтра был очень удивлен, достав старый фильтр на нем было написано Renault. Однако посмотрел каталожный номер понял, что и у Рено и у Ниссана он одинаков. Помимо указанного выше артикула, оригинальный фильтр доступен для заказа по новому артикулу 27277-1KA0A. При этом стоимость последнего фильтра от 350 руб, а 27277-1KA4A от 600 руб, в чем разница так и не понятно.

Аналоги:

Avantech CF0202 от 250 руб
BIG Filter GB9969 от 130 руб
BIG Filter GB9969C от 180 руб (угольный)
Bosch 1 987 432 247 от 380 руб
Fortech FS052 от 280 руб
FRAM CF-11119 от 340 руб
Goodwill AG321CF от 270 руб
Sakura CA18200 от 250 руб

Это далеко не все аналоги, а лишь те, которыми мы пользовались сами. Они хорошего качества и отлично справляются со своими обязанностями.

Габаритные размеры фильтра салона на Жук: 235*150*30

При покупке фильтра аналога будьте внимательны, он должен подходить для автомобиля и иметь указанные выше габариты.

Как часто менять?

Воздушный фильтр обеспечивает защиту топливной системы от попадания пыли и мусора. Очищая поступающий для горения воздух, фильтрующий элемент обеспечивает высокую эффективность сгорания топлива, заявленную мощность двигателя и стабильную работоспособность автомобиля.

Актуальным вопросом для автовладельцев становится своевременное выявление загрязненности воздухоочистителя

Обращают внимание на признаки необходимости замены воздушного фильтра:

снизилась мощность двигателя;
увеличился расход топлива;
машина стала тяжелее заводиться;
увеличилась токсичность выхлопных газов.

Данные факторы указывают не только на загрязненность воздушного фильтра, но и на попадание пыли в топливную систему. В случае выявления таких признаков следует обратиться к специалистам и проверить все сопутствующие узлы у специалистов.

Во избежание дорогостоящего ремонта проводят регулярные профилактические осмотры. Состояние воздушного фильтра следует проверять не реже двух раз в год, некоторые водители при проверке его еще и продувают сжатым воздухом. Однако если загрязненность фильтрующего элемента слишком высока — следует произвести замену.

В замене воздушного фильтра не выделяют сложных этапов работы, весь порядок действий прост и не требует технических знаний. С учетом удерживающих креплений дополнительных инструментов не требуется, однако для очистки короба понадобится тряпка и пылесос.

Пошаговая инструкция выглядит следующим образом:

находят короб воздушного фильтра, он располагается в центральной части подкапотного пространства;
открепляют удерживающие зажимы, снимают крышку воздухоочистителя;
в некоторых сборках она снимается сразу вместе с фильтрующим элементом, также нередко требуется отсоединение или демонтаж воздушного патрубка;
старый фильтрующий элемент удаляют, внутреннюю полость короба прочищают от скопившейся пыли и грязи;
устанавливают новый воздухоочиститель, крышку и патрубок возвращают на место, проверяют плотность зажимов и удерживающих креплений.

Периодичность замены фильтра на Ниссан Джук по регламенту составляет 10-15 тыс. км пробега. Если машина не эксплуатируется настолько интенсивно, то фильтрующий элемент меняют раз в год.

Приведенные значения усреднены, существенное влияние на периодичность замены воздушного фильтра оказывают индивидуальные условия эксплуатации. Загрязненность окружающей среды, покрытие дорог, загазованность воздуха, частота и длительность поездок, работа на холостом ходу — все эти факторы влияют на срок службы воздухоочистителя.

Последствия несвоевременной замены воздушного фильтра отзываются на топливной системе и падении мощности двигателя. Чтобы избежать дорогостоящего ремонта, следует самостоятельно, посредством регулярных проверок, установить индивидуальную периодичность и менять данный расходник в соответствии с собственными условиями эксплуатации автомобиля.

Салонный фильтр Ниссан Жук: чистота и комфорт внутри автомобиля

Обладающий уникальной внешностью компактный городской кроссовер Nissan Juke оснащён целым рядом опций, существенно улучшающих комфортность пребывания в нём. В числе этих устройств достойное место занимает фильтр салона, основное предназначение которого – очищать воздух, поступающий извне, от пыли и других загрязняющих веществ. Являясь составной компонентой системы вентиляции, отопления и климатической установки Ниссан Жук, он вместе с отопителем и кондиционером отвечает за поддержание оптимального микроклимата в кроссовере.

Современные салонные фильтры являются многослойными устройствами, очистительные способности которых выходят далеко за рамки фильтрации крупных частиц и пыли. Изготавливаемые из высокотехнологичных материалов, они способны задерживать целый спектр загрязняющих веществ, включая:

пыль;
мельчайшие частички резины (результат истирания шинного протектора о дорожное полотно);
вредные для здоровья газы, содержащиеся в выхлопах других транспортных средств;
патогенную микрофлору (бактерии, микробы);
пыльцу растений;
мелких насекомых.

В качестве основы фильтрующего элемента используются такие материалы, как тонковолокнистая бумага, ворсистая ткань или синтетический материал (например, синтепон). В состав фильтра включают активированный уголь, обладающий отменными адсорбционными свойствами – именно он ответственен за поглощение целого спектра вредоносных летучих веществ, способствуя нейтрализации неприятного запаха, попадающего в систему через воздухозаборные отверстия.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска Распродажа автомобилей с пробегом Трейд-ин Кредит от 9.9%

Синтетический фильтрующий элемент обладает статическим зарядом, который облегчает фильтрацию мелких загрязняющих частиц – все они оседают на поверхности фильтра, постепенно забивая его поры и препятствуя свободному проходу воздуха. Со временем салонный фильтр Ниссан Жук загрязняется настолько, что начинает препятствовать нормальной работе системы вентиляции, отопителя или климатической системы.

Как выбрать?

Современный автомобиль – высокотехнологичное устройство, буквально напичканное механизмами, призванными обеспечить беспроблемную его эксплуатацию. Конструкторы, стремясь минимизировать размеры ТС, что актуально для крупных городов с их перманентным дефицитом свободного пространства, вынуждены увеличивать плотность размещения узлов и агрегатов в моторном отсеке и в прилегающей зоне со стороны салона.

Это сильно затрудняет обслуживание и ремонт машины, и кроссовер Джук не является исключением. Большинство автопроизводителей предпочитает размещать фильтровальный элемент в районе перчаточного ящика, где обычно находится отопитель и вентилятор. За бардачком, под панелью приборов, где стоит фильтр салона Ниссан Жук, пространства для манёвров действительно немного, но для владельца со спортивным телосложением это не проблема.

Если говорить о том, что именно ставить взамен отслужившего своё салонного фильтра, то это не обязательно должен быть оригинальный расходник (штатный фильтр – бумажный на основе бумаги без слоя активированного угля). Современный рынок предлагает множество вариантов угольных фильтрующих элементов с размерами, подходящими для установки на штатное место вашего городского кроссовера. Примерный список таких салонны фильтров:

оригинальное изделие (каталожный №27277/1KA4A);
Nipparts (каталожный №N1341023);
Filtron (каталожный №K1230);
Optimal (каталожный №FC01770);
Purflux (каталожный №AH306);
Vemo (каталожный №V46-30-1070);
Delphi (каталожный №TSP0325333);
Mann (каталожный №CU 1629);
Denckermann (каталожный №M110852);
Meyl (каталожный №1612-3190022);
Bosch (каталожный №1987-432247);
Corteco (каталожный №80001753).

Для машин Ниссан Жук, выпущенных до 2011 года, оригинальный номер воздухоочистителя — 1654630P00, после 2011 — 16546JG30A. На замену выбирают следующие аналоги:

MANN C2329;
MAHLE LX1298;
PURFLUX A364.

Выбирать воздушный фильтр следует в соответствии с техническими характеристиками автомобиля и воздухоочистительной системы. Не рекомендуется экономить и приобретать дешевые аналоги — такие расходники не обеспечивают полной очистки воздуха.

Пошаговая инструкция смены салонного фильтра

В модели Жук заменить салонный фильтр довольно просто. Здесь не нужен целый набор инструментов и прочего инвентаря для смены фильтрующего элемента. Все гораздо проще.

Непосредственно для проведения замены понадобится лишь крестовая отвертка.

Пошаговая инструкция по замене салонного фильтра выглядит следующим образом:

Первым делом глушим двигатель.
Затем открываем переднюю дверь со стороны пассажирского сидения, снимаем боковую декоративную накладку на торпеде.
Затем отверткой нажимаем на пружину, удерживающую положение направляющих дверц бардачка, после чего снимаем ее.
Далее выкручиваем 6 коротких болтов по периметру отсека бардачка и вынимаем ее. Стоит отметит, что отключать шлейфы от подушек безопасности не обязательно. Они не мешают дальнейшему проведению работ.
Далее открываем короб с фильтрующим элементом, проводим его замену.
Собираем все обратно.

На этом процесс замены фильтрующего элемента окончен. Сам процесс по времени займет не более 20 минут.

Как продлить срок эксплуатации салонного фильтра?

Согласно техническому регламенту, на Ниссан Жук замену салонного фильтра необходимо проводить с интервалом в 30 000 километров пробега.

Для того чтобы продлить срок эксплуатации фильтрующего элемента, нужно придерживаться ряда рекомендаций.

Данные рекомендации можно разделить на две категории:

Рекомендации при выборе фильтрующего элемента;
Правила технического обслуживания салонного фильтра.

К 1 категории относятся следующие пункты:

По возможности приобретать оригинальный фильтрующий элемент.
Если фильтрующий элемент не оригинальный, то он должен соответствовать всем техническим характеристикам оригинального расходника.
В отсутствии возможности приобрести оригинальный расходник, предпочтение стоит отдавать следующим моделям:
1. MAHLE LA 86;
2. MANN CU1840.

Ко 2 категории относится следующее:

Необходимо регулярно проводить чистку фильтрующего элемента каджые 15-18 тысяч километров пробега.
Использовать преимущественно оригинальный расходник.
При чистке фильтрующего элемента не подвергать его обработке чистящими средствами.

Конечно, многие автовладельцы зададутся вопросом: почему рекомендуется именно прочистка фильтрующего элемента на отметках в 15-18 тысяч километров пробега?

Дело все в том, что фильтрующий элемент рассчитан на определенный срок эксплуатации, во время которого он сохраняет все свои технические свойства. Поэтому нет никакого смысла проводить замену, если фильтр не имеет повреждений, и его техническое состояние удовлетворительное.

Как заменить салонный фильтр на Ниссан Жук

Производитель автомобилей Ниссан Жук рекомендует проводить ревизию и менять салонные фильтры после каждых 10 тысяч километров пробега.

Скажем прямо, по московским дорогам, особенно летом, делать это стоит чаще, исключительно по мере загрязнения элемента.

Рекомендуем совмещать установку нового очистительного барьера, например, с заменой воздушного фильтра, при определенных навыках на каждую операцию потребуется по 20-30 минут. О том, как эти навыки приобрести, расскажем в этом обзоре.

Демонтаж салонного фильтра, инструкция

Расположение: центральная часть панели приборов, за бардачком.
Инструменты: фонарик, отвертка крестовая и плоская, ручной пылесос, чистая ветошь и новый фильтр.
Выбор модели: по серийным номерам, оригинальный, аналог, можно приобрести с нашего склада автозапчастей для Nissan.

Метод со снятием бардачка

Чтобы открыть доступ к корпусу, откручиваем несколько саморезов с внешней и внутренней стороны вещевого ящика, обычно креплений 7 или 9, их количество зависит от модели.

Снимаем нижний кожух, для этого откручиваем против часовой стрелки первые 4 самореза.
Открываем крышку и очень аккуратно вынимаем боковые фиксаторы из пазов. Прилагать усилия не нужно, обычно защелки демонтируются легко.
Доступ к саморезам с внутренней стороны свободен, смело откручиваем и их.
Несильно потяните бардачок на себя, только не делайте это, держась за крышку корпуса. Панель прекрасно выйдет из пазов, если аккуратно сдвигать её изнутри за верхнюю часть.
Вслед за корпусом потянется скрутка проводов, не делайте резких движений, это управление подушкой безопасности. Отсоединяйте разъем. Теперь до фильтра добраться совсем несложно.

После этих манипуляций можно полностью вынимать бардачок: заглушка корпуса, где установлен фильтр, находится прямо перед вами – открывайте крышку, вынимайте старый.

Теперь очередь пылесоса, не стоит оставлять грязь, листья и крупные частицы мусора внутри корпуса, куда чуть позже потребуется поместить новый расходник. Перед заменой старого воздухоочистительного элемента механическая очистка внутри нужна обязательно, иначе новому фильтру придётся искать замену намного раньше 7-8 тыс. пройденных километров.

Меняем фильтр

Перед тем, как начать работу по монтажу нового изделия, сравните два экземпляра – старый и новый, если результат сравнения вас немного расстроил, возьмите за правило осуществлять эту работу не по книжной рекомендации, а по факту качества очищения воздушных потоков. Стоит расходник не так дорого, чтобы на нём экономить и дышать смесью выхлопных газов и пыли.

Большинство производителей пропечатывают на фильтрах стрелки, это направление размещения запчасти. По этим указателям элемент и помещается в корпус: сжатой стороной вперед, до упора. Не переживайте, гармошка сама расправится внутри корпуса.

На этом процесс замены салонного фильтра можно считать завершённым, сборка элементов производится в обратном порядке.

Порядок замены масла двигателя на Ниссан Жук

1. Первым делом, как и при замене масла на любом другом автомобиле необходимо подготовить автомобиль и двигатель к замене масла. Для этого автомобиль устанавливаем на эстакаду или просто яму и даем поработать двигателю на холостых оборотах для прогрева до нормальной рабочей температуры. После этого глушим мотор, ставим на ручной тормоз автомобиль и ждем минут 10 для того чтобы масло двигателя стекло как можно больше в его поддон.

2. После этого открываем капот автомобиля и откручиваем маслозаливную горловину двигателя указанную на рисунке №1.

Рисунок №1

3. Далее можно приступать непосредственно к сливу масла. Для этого под поддон двигателя подставляем маслосборную емкость и берем ключ с головкой на 15, а затем откручиваем сливную пробку масла с двигателя, показанную на рисунке №2.

Рисунок №2

4. Так как сразу при замене масла рекомендуется менять и масляный фильтр, то пока масло сливается можно поменять фильтр. Для этого находим фильтр (он находится сразу за поддоном двигателя по ходу от сливной пробки, показан на рисунке №3) и откручиваем его фильтрсъемником или другим подходящим ключом. После этого ветошью нужно протереть поверхность установки фильтра.

Рисунок №3

5. Следующим шагом нужно произвести монтаж нового фильтра. Перед этим следует смазать резиновую прокладку нового фильтра чистым маслом. После смазки прокладки непосредственно закручиваем фильтр

Важно помнить, что момент затяжки при самостоятельной замене масла также предусмотрен в руководстве по эксплуатации. А именно при закрутке нового фильтра с момента легкого сопротивления необходимо еще затянуть на 2/3 оборота

6. После монтажа нового фильтра можно сливную пробку поддона закручивать на место и заливать масло через воронку в маслозаливную горловину. Но возникнет вопрос, а сколько масла заливать? Так вот в руководстве по эксплуатации указаны заправочные объемы, как с заменой фильтра, так и без него. Для двигателя HR16DE необходимо заливать масла в объеме 4.3 л., но это с заменой фильтра и соответственно, если фильтр не менялся, то на 200 грамм меньше.

7. Затем необходимо закрутить маслозаливную горловину и завести автомобиль. После ожидания нескольких минут заглушить двигатель и проверить на отсутствие подтеков масла в районе крепления масляного фильтра и маслосливной пробки поддона.

8. И последним, что необходимо сделать, это проверить уровень масла и при необходимости долить.

Как видно операция по замене масла и масляного фильтра двигателя на Ниссан Жук не такая и сложная, а главное ее можно провести, не посещая автосервис и не платить за это деньги.

Какое масло лить в мотор Nissan Juke

Рисунок №4

Конечно, однозначного ответа на этот вопрос дать нельзя, ввиду того, что каждый владелец сам выбирает марку масла. Но можно ответить на этот вопрос точно, что масло лить необходимо такое, которое соответствует следующим параметрам:
— оригинальное моторное масло NISSAN 1API SL или SM 1 ILSAC группа GF-3 или GF-4 1 ACEA A1/B1, A3/B3, A3/B4, A5/B5, C2 или C3;
— вязкость 5W-30. Если масло с вязкостью 5W-30 отсутствует, то можно воспользоваться диаграммой указанной ниже и в зависимости от данной температуры окружающего воздуха подобрать масло соответствующей вязкости.

Важно помнить, что при выборе марки масла необходимо обращать внимание на то, допускается ли данное масло в моторы Ниссан. Как правило это указано на упаковке в нижней части

Замена салонного фильтра Ниссан Жук (Nissan Juke)

статьи:

Когда менять
Пошаговая инструкция
Видео по теме

Когда менять

Не секрет, что воздух, который находится в салоне автомобиля, грязнее, чем на открытом пространстве. При закрытых окнах салон – замкнутая атмосфера, где накапливается пыль, а воздух из вентиляционной системы обдува двигается по кругу.

Поэтому воздух в автомобиле очищается с помощью специальных приспособлений – воздушных салонных фильтров. Салонный фильтр работает с воздухом, проходящим через систему вентиляции, или с воздушным пространством самого салона. Также использование салонного фильтра помогает устранить аллергены в салоне: пыльцу растений, вредные газы, бытовую пыль и микробы.

Если в вашем Ниссан Жук стали заметны неприятные запахи, следы запотевания стекол, перебои в вентиляции при работе отопления, то решением этих сложностей станет установка нового фильтра.

Пошаговая инструкция

В автомобиле Ниссан Жук, так же как и на Мурано z50, расположен снизу торпеды позади бардачка, для его замены нужно сделать следующее.
Снять нижний корпус торпеды, который крепится на четырех саморезах.
Открыть бардачок и снять фиксаторы, удерживающие крышку бардачка (подробнее смотрите на рисунке).
Открутить саморезы крепления бардачка (три).
Извлечь вещевой ящик.

Отвинтив крепление подсветки бардачка, требуется открыть крышку корпуса на фильтрующей конструкции.Извлечь использованный фильтр.

Для установки нового фильтра салона действия производятся в обратной последовательности. Теперь воздух в Nissan Juke снова будет чистым.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блоки под капотом nissan juke

Схема

Монтажный блок

На схемах он обозначен под номером 2. Расположен у самого края моторного пространства. Для доступа необходимо снять рукав воздушного фильтра.

Схема

Назначение предохранителей

F1	20А Обогрев стекла задней двери, обогрев зеркал заднего вида
F2	Не используется
F3	20А Система управления двигателем
F4	Не используется
F5	30А Стеклоочиститель ветрового стекла, дворники
F6	10А Правые габариты
F7	10А Левые габариты
F8	Не используется
F9	10А Муфта компрессора кондиционера
F10	15А Противотуманные фары
F11	10А Лампы дальнего света правой фары
F12	10А Лампы дальнего света левой фары
F13	15А Лампы ближнего света левой фары
F14	15А Лампы ближнего света правой фары
F15	10А Система управления двигателем
F16	10А Лампы фары заднего хода
F17	10А Антиблокировочная система тормозов
F18	Не используется
F19	Не используется
F20	15А Топливный насос
F21	15А Система зажигания
F22	15А Система впрыска
F23	Не используется
F24	15А Усилитель руля

Обозначение реле

R8 Реле обогревателя задней двери
R17 Реле понижения (-) оборотов вентилятора системы охлаждения
R18 Реле повышения (+) оборотов вентилятора системы охлаждения
R20 Реле системы зажигания

Блок предохранителей

Обозначен цифрой 3. Для получения доступа к предохранителям блока на кожухе электронного блока управления двигателем отожмите фиксатор крышки. На внутренней стороне которой, будет нанесена актуальная схема расположения элементов.

Схема

Расшифровка

50А Гидроэлектронный модуль ABS
10А Стоп сигнал
40А Система зажигания, Стекло подъемники, ABS
10А Управление вариатором
10А Звуковой сигнал, генератор
20А Аудиосистема, магнитола
10А Управление вариатором
60А Электроусилитель руля, омыватель фар (30А), ABS (30А)
50А Вентилятор радиатора системы охлаждения
Реле звуковых сигналов

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и представляет из себя группу плавких вставок, которые защищают блоки с предохранителями в салоне и под капотом. На схемах обозначен под номером 4. В случае полного отсутствия напряжения, рекомендуем начать проверку с них.

Как выбрать?

Выбор воздушного фильтра для Ниссан Жук — один из важнейших аспектов замены. Специалисты рекомендуют обращаться только к официальным дилерам и приобретать расходники, соответствующие заводским оригиналам.

MANN C2329;
MAHLE LX1298;
PURFLUX A364.

Инструкция по самостоятельной замене фильтра

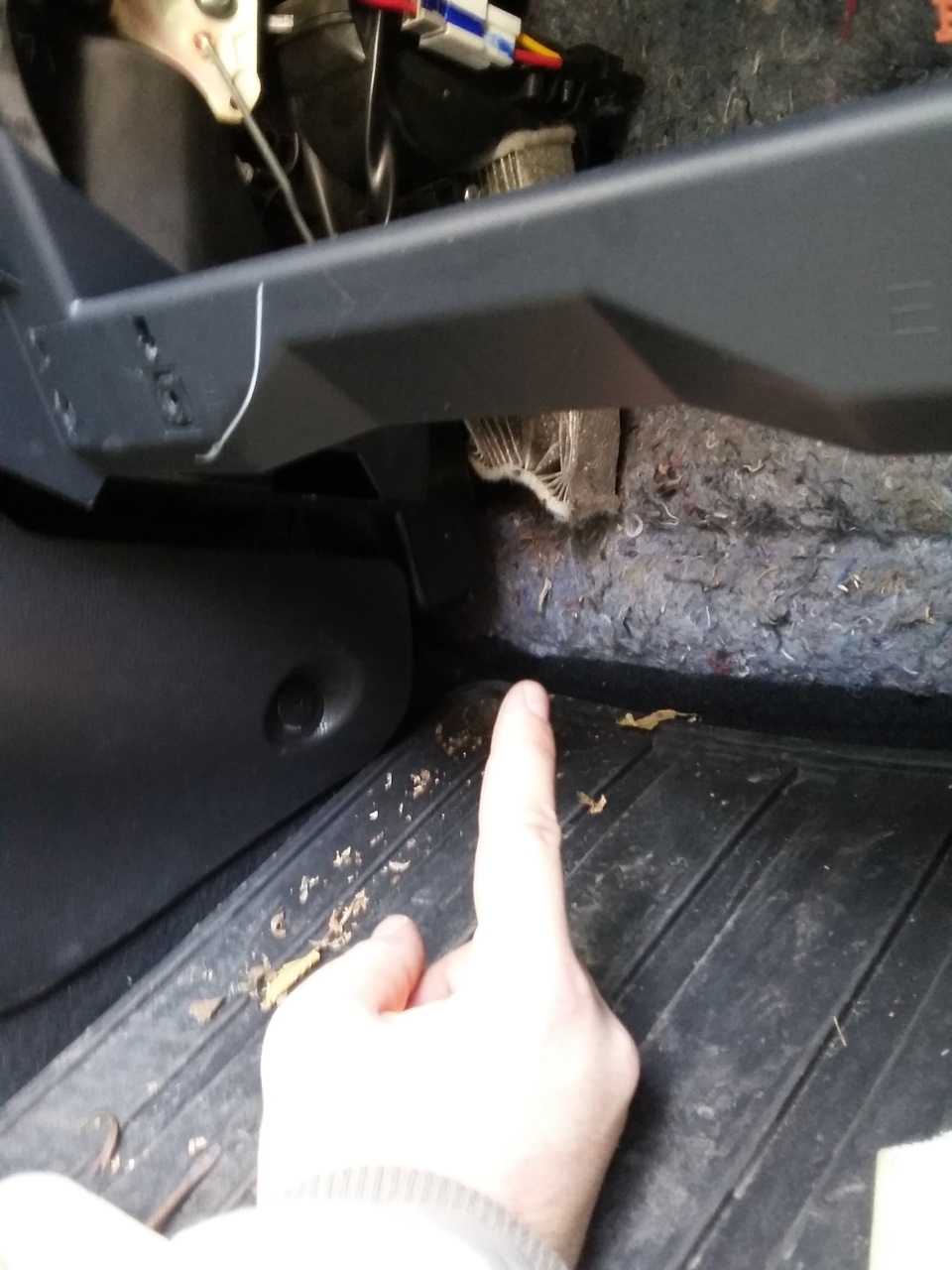

Итак, первое что нужно сделать, это открутить 4 самореза указанные на фото (в зависимости от комплектации может потребоваться открутить 7 или 9 саморезов)

Далее открываем бардачок и снимаем упоры-фиксаторы на которых он и держится.

Прежде чем вытаскивать бардачок отсоединяем разъем подушек безопасности.

Слева под панелью увидим корпус фильтра с черной или белой крышкой. Открываем крышку достаем старый фильтр.

Очищаем при необходимости корпус от мусора и устанавливаем новый фильтр.

Заменили фильтр, производим сборку в обратной последовательности и проверяем работу отопителя и кондиционера. При сборке не забудьте подключить разъем подушек безопасности.

А вот так выглядят старый и новый салонные фильтра Nissan Juke после 15 000 пробега.
