Как поменять ремень грм на дэу нексия своими руками

Ресурс элемента

Производитель обещает, что менять ремень придется не раньше, чем после 60 000 км. Но этот регламент может быть и нарушен, если автомобиль будет эксплуатироваться неправильно. При чрезмерных нагрузках, экстремальной манере вождения владельца авто и плохих дорогах срок службы ременной передачи может быть значительно сокращен. Все это говорит о том, что необходимо время от времени производить проверку состояния ремня и производить его замену, если возникнет такая необходимость.

О срочной необходимости замены ременной передачи будут свидетельствовать следующие симптомы:

• Для развития скорости двигателю теперь необходимо больше времени. Движок “не тянет”, если машина совершает движение на возвышенность. Стали заметны вибрации двигателя.
• Из глушителя стал выходить слишком черный дым. Иногда дым может быть слишком синим, нехарактерным для обычного выхлопа.
• Силовой агрегат во время работы стал сильно шуметь.
• Движок заводится уже далеко не с первого раза.

При обнаружении данных признаков обязательно нужно произвести визуальный осмотр ремня. Если при осмотре ремня на его поверхности были обнаружены трещины или сколы, то это явный признак, что его необходимо заменить. О необходимости замены будут свидетельствовать и масляные подтеки. Это значит, что сальники тоже износились и пропускают масло. А оно сильно разъедает структуру ремня, и через некоторое время он сможет оборваться. Если структура ремня начнет расслаиваться, то на его торцевых частях станут появляться отдельные нити. Это тоже может стать причиной проскальзывания или обрыва.

Несвоевременная замена ремня может стать причиной его обрыва. Если это произойдет, то коленвал будет продолжать работать, а распредвал остановится. Клапана начнут ударяться о поршни, что послужит причиной деформации последних. Короче говоря, в моторе начнется настоящий хаос, последствия которого могут быть плачевными

Поэтому так важно постоянно следить за состоянием ремешка. Иногда ремень может порваться и по другим причинам, например, из-за заклинивания помпы

Замена ремня своими силами

Замена ремешка ГРМ – это довольно ответственная процедура, которую, впрочем, сможет провести любой хоть немного подготовленный автолюбитель. Конечно, вы можете поручить это дело профессионалам, они все сделают качественно, но где же тогда вы будете набираться необходимого опыта…

Итак, если вы все же решили, что будете менять ремень сами, тогда сначала подготовьте все необходимое. Во-первых, вам понадобится стандартный набор ключей:

• ключи торцевые и накидные;
• отвертки с разными типами наконечников;
• роликовый ключ;
• шестигранный ключ;
• монтировка;
• домкрат.

Конечно же, кроме этого придется приготовить и новый набор расходных материалов, в который, кроме, собственно, ремня, должен входить комплект роликов и сальники. Не экономьте на ремне. Покупайте только качественные расходные материалы. Специалисты рекомендуют ремни следующих марок:

• Bosch;
• Dongil;
• Cates.

А если вы сэкономите на покупке ремня, то приготовьтесь к тому, что его очень скоро опять придется менять, так как дешевые изделия быстрее выходят из строя. А теперь непосредственно о процедуре замены ремня.

1. Чтобы доступ к ремню был облегчен, нужно демонтировать воздушный патрубок. Кожух фильтра тоже снимаем.
2. Сейчас нам надо снять шкив ГУР. Для этого ослабляем 12 винтов. После этого изделие демонтируется. Силовой агрегат при этом следует отвести немного в сторону.
3. Отворачиваем необходимые болты и снимаем кожух ГРМ.
4. Теперь переходим к нижней части двигательной системы. Снимаем правое колесо, предварительно приподняв автомобиль при помощи домкрата. Чтобы произведение работ было безопасным, под автомобиль следует подложить опору из кирпичей.
5. Снимаем пластик, закрывающий силовой агрегат. Если есть кондиционер, то его ремешок тоже придется снять.
6. Теперь снимаем шкив коленвала. Для этого нам будет нужен помощник. Ему следует на 4 скорости полностью выдавить тормоз. Коленвал при этом фиксируется, а крепящий шкив винт выворачивается при помощи воротка.
7. Ставим поршень первого цилиндра в режим мертвой точки. После этого уже можно приступать к снятию ремня. Метка, расположенная на кожухе, должна находиться напротив выреза на коленвале. Если стрелка будет направлена немного в сторону по часовой, то это нормально.
8. После этого уже можно снимать нижнюю часть кожуха, закрывающего механизм ГРМ.

9. Выкручиваем фиксатор насоса ГУР. Для этого используем ключ на 12.
10. Теперь придется отвернуть еще 2 винта для того, чтобы снять натяжной ролик.
11. Теперь снимаем ремешок ГРМ.

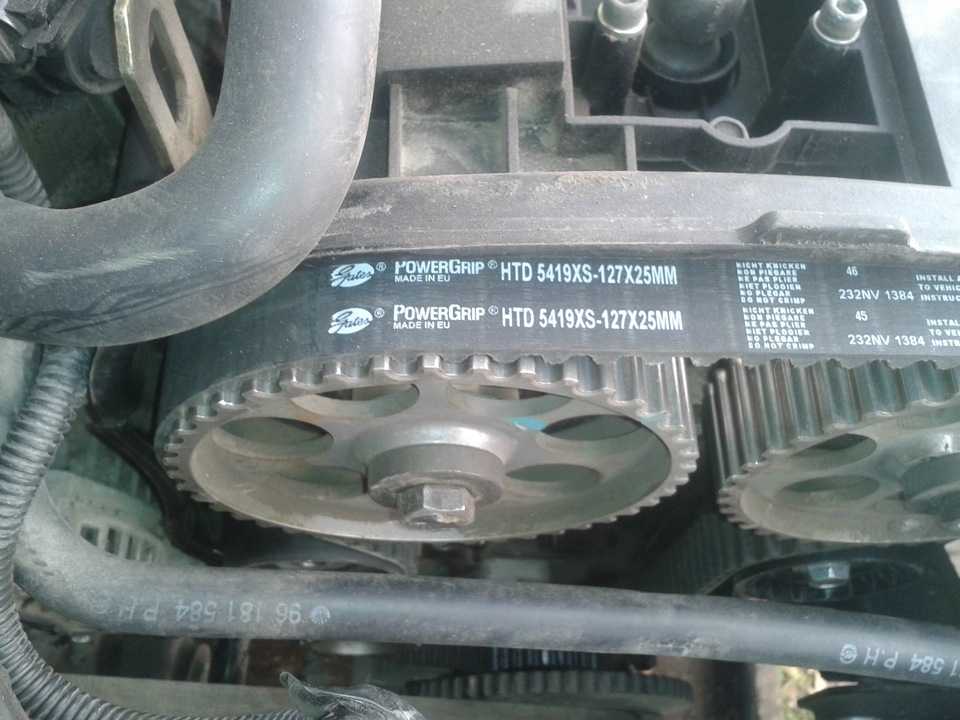

Ремень снят. Теперь готовим новый расходник и устанавливаем его.

1. Процесс установки будет нами осуществляться от обратного. Не забывайте следить за тем, чтобы на помпе охладительной системы не было люфта. Из системы охлаждения не должен утекать хладагент. Подшипники не должны шуметь. Если шум присутствует, подшипники следует заменить на новые.
2. Теперь проверяем правильность расположения меток на распредвалах и силовом агрегате. Если все нормально, начинаем натягивать новый ремень. Подтяжку его следует производить путем поворота помпы. Для этого используют специальное приспособление. В случае его отсутствия следует ориентироваться по меткам, хотя это намного сложнее. Для этого берем ключ на 17 и ослабляем винт крепления распредвала. Совсем его выворачивать не нужно. После установки ремня шкив возвращаем на свое место.
3. Теперь коленвал прокручиваем вправо 2 раза. Следим за тем, чтобы все метки совпали. Метка на натяжном ролике должна совпасть с выступом на площадке.
4. Включаем первую скорость, жмем на тормоз, тем самым фиксируя коленвал от проворачивания.
5. При необходимости система охлаждения дополняется жидкостью.
6. Натягивание ремня осуществляется при помощи натяжного ролика. Помните, что здесь важна золотая середина – ремень не должен быть перетянут, провисание тоже не допускается.

Выбор детали

Практически на все автомобили Дэу, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Нексия не стал исключением. Оригинальная ремень ГРМ для Daewoo Nexia имеет каталожный номер — 96183351. Средняя стоимость на автомобильных рынках составляет около 1500 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 96350550, стоимостью — 2200 рублей. Направляющий ролик ремня ГРМ — 96350526, с ценником — 1300 рублей. Итого запчасти для замены в оригинале составляют — 5000 рублей.

Комплект ГРМ для замены.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Ремень ГРМ

Натяжной ролик ремня ГРМ

Направляющий ролик ремня ГРМ

Процедура замены

Замена ремня ГРМ на Дэу Нексия 8 клапанов процедура обязательная. Многие владельцы предпочитают выполнять эту операцию в специализированных центрах, но её можно выполнить самостоятельно. Если имеется даже небольшой опыт ремонта или обслуживания машины, можно браться за работу. Эта операция не предполагает использования специального оборудования, уникального инструмента. Местом проведения может служить гараж со смотровой ямой.

При выборе запасных частей для замены изношенных деталей привода ГРМ, следует обратить внимание на качество их изготовления. В торговых сетях можно встретить довольно качественные подделки, которые внешне не отличаются от брендов, но служат значительно меньше

Кроме этого, в работе понадобятся:

1. Автомобильный домкрат.
2. Подставка под кузов машины.
3. Противооткатные башмаки.
4. Набор гаечных ключей (торцовые, накидные) и отвёрток с плоским и крестообразным лезвием.
5. Шестигранные ключи.

Перед началом работ по замене ремня ГРМ автомобиль следует установить на выбранной площадке, затянуть ручной тормоз, включить пятую передачу. Работу начинают в моторном отсеке, где отключают клеммы АКБ. Следующим шагом будет демонтаж кожуха воздушного фильтра, всех патрубков, которые прикреплены к нему.

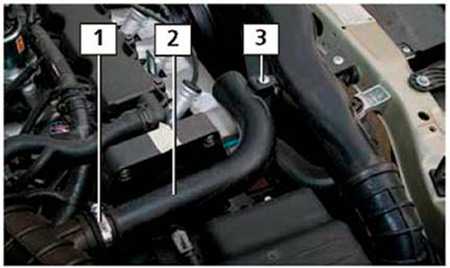

Ослабляем натяжение хомута 1, отворачиваем саморез 3 и снимаем камеру

Чтобы продолжить работу, следует снять ремень привода генератора. Для этого опускают колёсные болты на правом переднем колесе, под задние колёса устанавливают противооткатные башмаки. Автомобиль поднимают автомобильным домкратом, кузов опускают на подставку, правое переднее колесо снимают.

Далее алгоритм выполнения работ будет следующим:

• Снимают брызговик в арке правого переднего колеса.
• Следующим шагом будет снятие натяжного устройства кондиционера. Ослабляют его крепление, снимают с двигателя.
• Далее отворачивают крепление верхнего защитного корпуса механизма ГРМ, снимают его.

Верхняя крышка ГРМ

• Чтобы снять ремень генератора, нужно ослабить верхнюю гайку на «13» его крепления, после этого сдвинуть его, снять ремень.
• В арке переднего правого колеса отпускают два винта крепления защиты двигателя, опускают её вниз. Далее нужно открутить локер, отогнуть его вниз, чтобы получить доступ к шкиву генератора.
• Наносят жидкость WD-40 на головку болта крепежа шкива, дают выдержку на несколько минут.
• Чтобы снять шкив, его следует застопорить доступным способом, потом вывернуть болт крепления, снять шкив с коленвала. Болт крепления снова заворачивают в зубчатый шкив коленвала.

Снятие шкива вспомогательных агрегатов

Открылся доступ к нижней крышке защиты ГРМ, отворачивают болты на «10», снимают её с мотора.

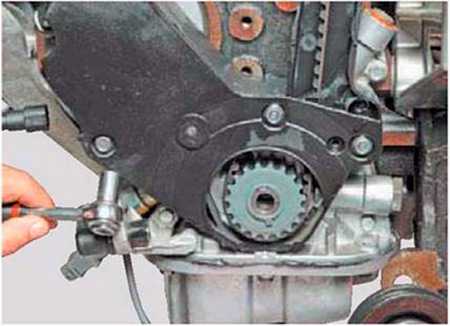

Снятие нижней крышки ГРМ

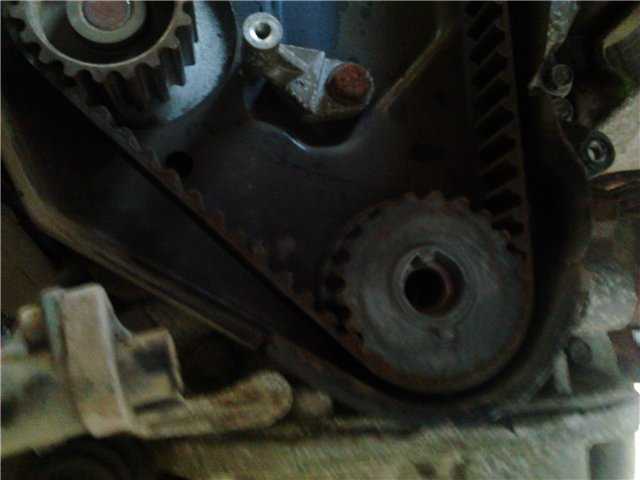

Поворачивают шкив коленвала через болт его крепления для установки меток на распредвале, коленвале.

Проворачиваем коленвал до совпадения меток

Натяжной ролик поворачивают до совпадения меток на его корпусе, фиксируют его в таком положении прутком или сверлом подходящего размера, снимают зубчатый ремень.

Снятие ремня

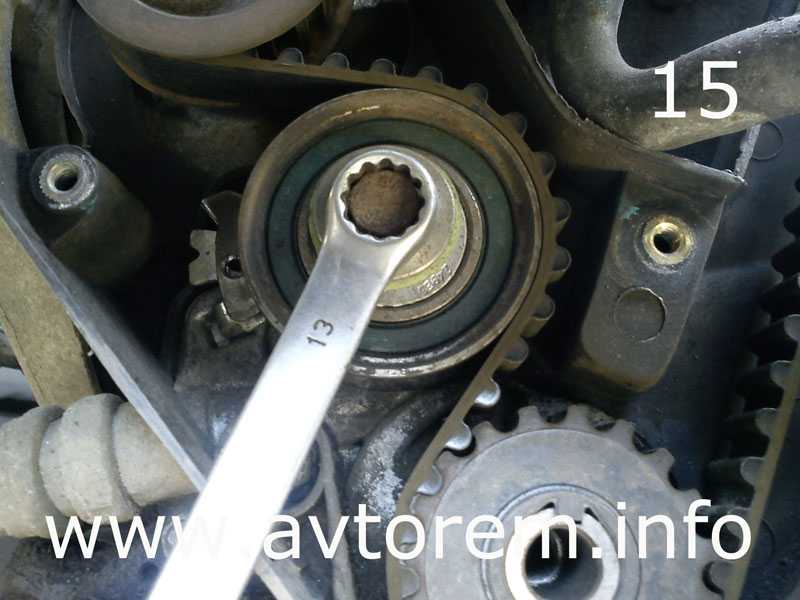

• Отворачивают крепление натяжного ролика, снимают его с блока цилиндров двигателя.
• Устанавливают новое натяжное устройство, поворачивают его до совпадения меток на его корпусе, фиксируют в таком положении. Перед установкой нового ремня проверяют совпадение установочных меток.

Снятие и установка нового ролика

Далее работы проводятся в порядке, обратном снятию изношенных деталей.

Установочные метки

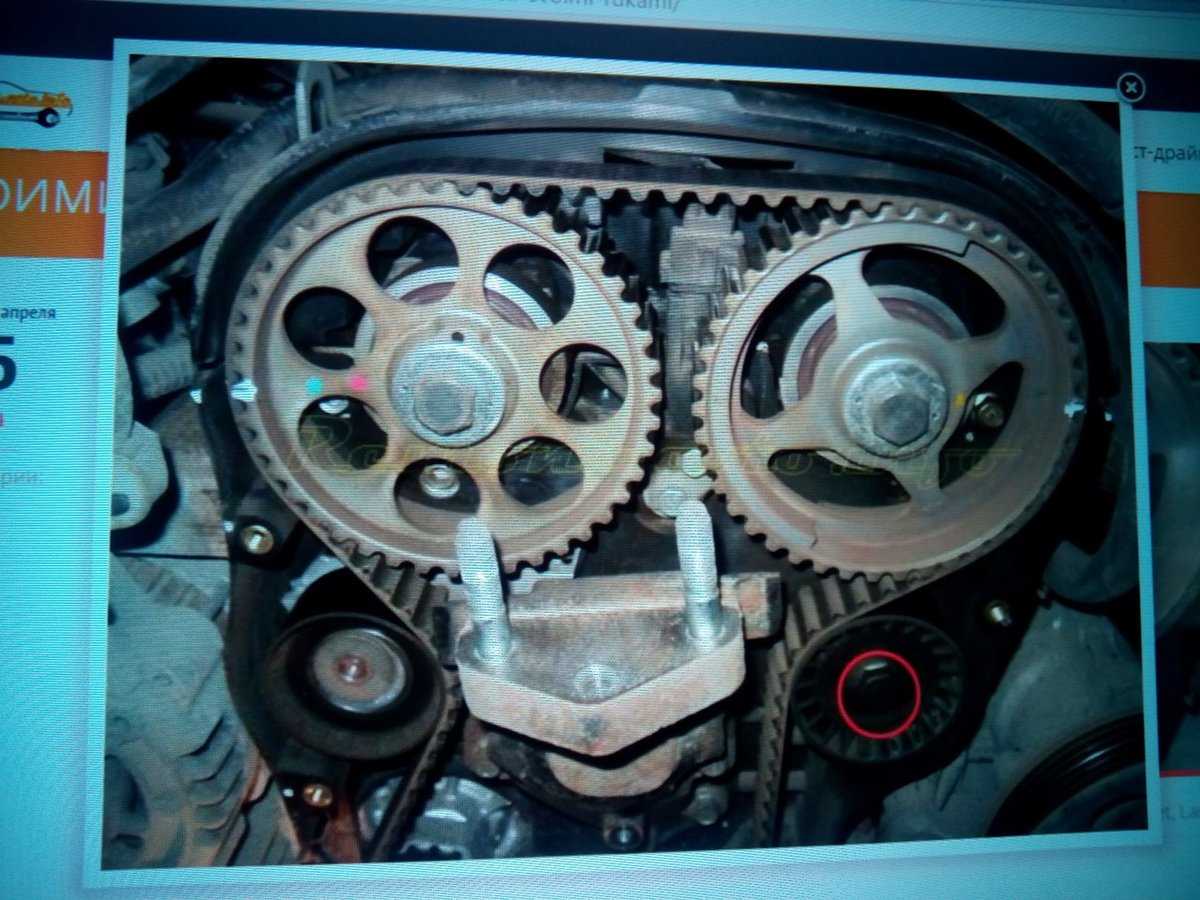

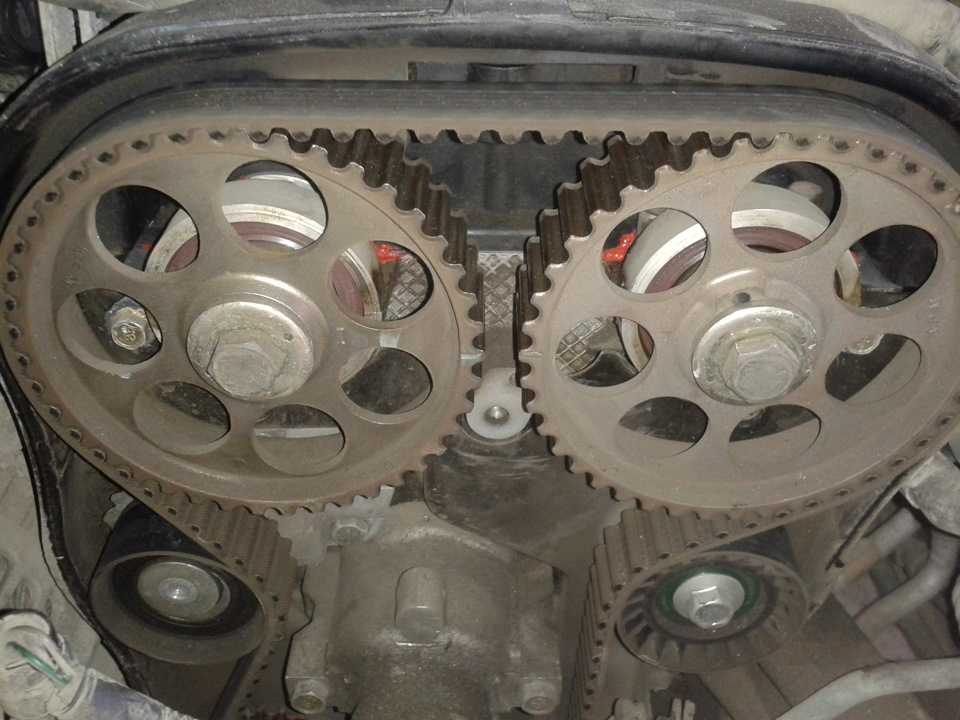

Эффективная работа силового агрегата возможна только при правильной установке фаз газораспределения. Для этого следует выставить метки в приводе ГРМ Дэу Нексия. Они имеются на шкивах распредвала, коленвала.

В верхней части защитной крышки привода ГРМ имеется выемка.

Метка распредвала

Она должна совпадать с риской на шкиве распредвала.

Метка коленвала

В нижней части защитной крышки также сделана выемка, которая должна совпадать с риской на шкиве коленвала. Если они совпадают, работу можно продолжить.

Метка на шкиве вспомогательных агрегатов

Правильное натяжение

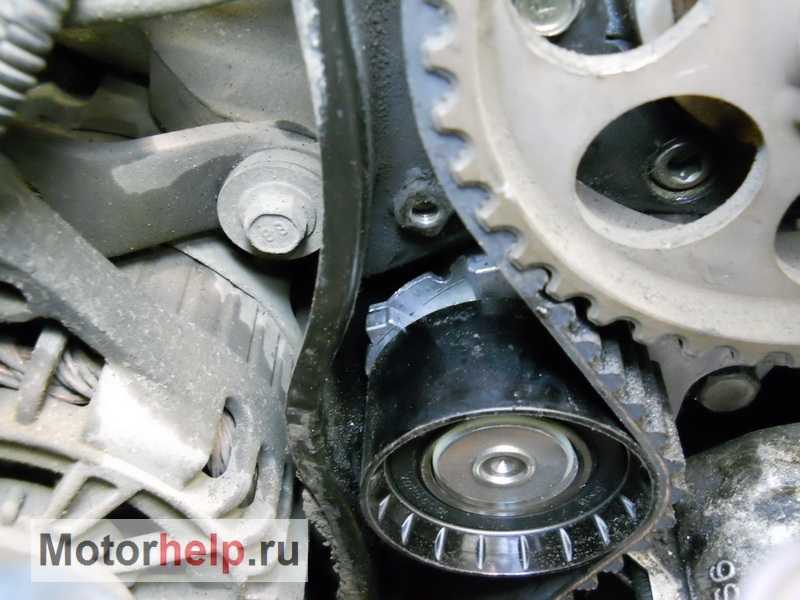

После установки нового ремня на своё место, следует вынуть фиксатор натяжного ролика, он натянет ремень. Метки на корпусе ролика должны совпадать. Если ремень «недотянут», можно поправить положение сдвигом насоса охлаждающей жидкости. Прольётся немного антифриза, который потом доливают.

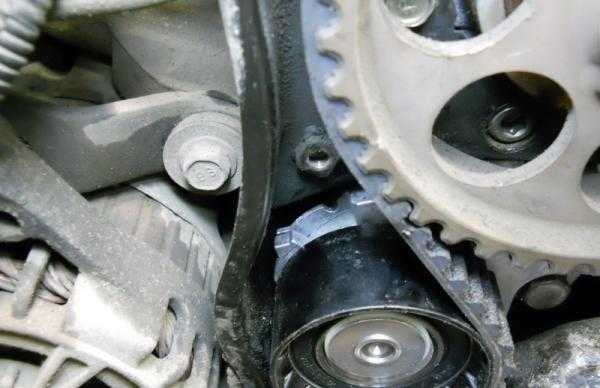

Для правильного натяжения указатель 1 должен быть совмещен с выемкой 2

О износе и ресурсе ремня

Основная причина обрыва ремня – износ изделия в процессе эксплуатации. Если не производить диагностических процедур, то это обязательно произойдет. Со временем резина теряет свою эластичность и упругость, на поверхности ремня появляются трещины или выпуклости, торцы разлохмачиваются. Также к обрыву привода может привести заклинивание натяжного ролика или распределительных валов.

Производитель Дэу Нексия говорит, что менять ремень необходимо после 50 000 км. Конечно, может быть, так оно и есть на самом деле, но все же лучше ориентироваться не на километраж, а на фактическое состояние ременного привода. А чтобы не прозевать начало его конца, нужно почаще заглядывать под капот.

А теперь, если вы все же решили произвести ремонт самостоятельно, давайте поговорим о том, как сделать это быстро и качественно. А вот перечень инструментов, которые нам понадобятся для работы:

• домкрат;
• торцевые ключи;
• накидные ключи;
• отвертки с разными наконечниками;
• шестигранник;
• новый комплект ременной передачи.

О двигателе

Первоначально на машину устанавливали двигатель G15MF, работающий на бензине. Система питания представляет собой распределённый впрыск топлива. Рабочий объём двигателя 1500 см 3, распредвал расположен в головке блока цилиндров, обеспечивает работу 8 клапанам механизма газораспределения. Привод механизма ГРМ осуществляется зубчатым ремнём. Мотор способен развить мощность 75 лошадок. К недостаткам относят плохую работу распределителя в системе зажигания.

В дальнейшем его заменили модификацией A15SMS, который при том же рабочем объёме развивает уже 80 лошадиных сил. Система питание имеет распределённый многоточечный впрыск, ненадёжный распределитель зажигания уже не используется. В головке установлены 8 клапанов, распредвал приводится в работу зубчатым ремнём. Такой вид привода нуждается в тщательном обслуживании и уходе. Специалисты рекомендуют при каждом проведении очередного технического обслуживания проверять состояние деталей механизма привода ГРМ.

Гнёт ли клапана

Такая проблема волнует всех владельцев автомобилей, привод механизма ГРМ которых, осуществляется посредством зубчатого ремня. Выход его из строя может привести к значительным поломкам деталей двигателя, что потребует значительных финансовых затрат. Конструкторы пытаются найти пути решения этой проблемы. Наиболее часто такой проблеме подвержены моторы, у которых четыре клапана на каждый цилиндр. Для двигателей G15MF, A15MS, опасности загибания клапанов, повреждения поршней, шатунов нет.

Общие замечания

• На этапе демонтажа ремня можно обойтись без поворота помпы: повернув отверткой подвижный щуп натяжного устройства по часовой стрелке до момента совмещения отверстий в планке и кронштейне, вставить подходящий предмет диаметром около 4 мм (штифт, винт…).
• После смены возможно появление ошибки Р0800, указывающей на множественные пропуски зажигания. Вызвано небольшим смешением шкива коленвала с магнитным зубчатым диском относительно датчика положения коленчатого вала. Для устранения неисправности достаточно удалить ошибку с помощью диагностического оборудования.

На окончательном этапе необходимо заполнить систему ГУР жидкостью и прокачать узел.
