Настройка радиостанций на магнитолах PIONEER
Настройка магнитол PIONEER на радиостанции FM диапазона вызывает сложности. Большое количество посетителей сайта ежедневно ищут эту информацию. Видимо с развитием интернета, гораздо проще спросить у поисковиков, как это сделать, чем читать инструкцию. Правда на поиски информации иногда уходят часы, но кто же их считает…
Итак, существует 3 варианта настроек магнитолы на нужные нам станции или на все, принимаемые в вашем городе.
Вариант первый:
Ищем на магнитоле кнопку FUNC. Нажав на нее мы попадаем в меню функций. Если такой кнопки нет, то ищем этот пункт в главном меню аппарата и заходим в него. Далее листаем меню и ищем слово BSM. Именно эта надпись и есть активация автоматического поиска станций в заданном диапазоне.
Нажав клавишу вправо или вверх, мы запускаем процесс сканирования станций. Какое-то время ничего не происходит (для нас, то есть визуально), аппарат же в это время ищет станции с наиболее мощным сигналом и располагает их в порядке ослабления сигнала. Когда процесс завершится, автоматически включится на прием первая самая мощная станция.
Надо заметить, что если прием слабоват, то некоторые станции автоматический поиск может и пропустить и Вы при проверке можете не найти любимых станций. Тогда проделайте следующее. В главном меню аппарата (которое может быть скрыто), о том как попасть в него мы уже отвечали в разделе «настройки магнитол», и найдите там надпись «FM : 100«. Именно такая дискретность используется аппаратом при поиске станций, то есть с таким шагом идет поиск. Нажав кнопку «влево» или «вправо» Вы измените шаг на 1/2 от базовой настройки и у Вас появится надпись FM:50.
Запустите сканирование еще раз. Возможно теперь Ваша любимая станция появится в списке запомненных радиостанций.Проверить это можно после того как зазвучит первая найденная станция. Нажимая кнопки от 1 до 6 Вы будете перемещаться по найденным станциям.
Возможно такой вариант не прокатил или Вас не устроил результат. Тогда попробуйте
Вариант второй:
Находясь в режиме радиоприемник, а попасть туда можно нажав на кнопку BAND, просто нажмите кнопку вправо и удержите ее секунду, потом отпустив. Запустится поиск первой возможной станции в этом диапазоне. Найдя ее аппарат остановит сканирование, включив станцию на воспроизведение и будет ожидать или запоминания станции на нужный Вам канал, что делается нажатием кнопки канала, допустим 1 и удержания. В этом случае станция будет запомнена на кнопку 1, о чем появится соответствующая надпись (например цифра 1). Или Вы можете, если эта станция Вам не нужна, опять нажать и удержать (коротко) кнопку вправо. Процесс сканирования продолжится до следующей найденной станции.
Таким образом можно запомнить 6 станций в одном банке.
Далее нажатием на кнопку BAND Вы попадете во второй банк, (который отобразится, как правило такой надписью F2), где таким же образом можно запомнить еще 6 станций, а потом и в третий банк. Как правило банков 3. Иногда бывает и больше. Итого Вам становится доступным 18 станций.
Вариант третий: (если все предыдущие Вас не устроили)
Находясь в режиме радио, просто очень коротко, короткими нажатиями кнопки влево или вправо вы вручную «дощелкиваете» до нужной станции, если Вы знаете на какой частоте она находится, и запоминаете ее так же удержав кнопку нужного канала (1,2,3,4,5,6). После запоминания станции коротко щелкаете дальше, до нужной Вам.
Вот собственно и все. Не очень сложно, вернее сказать, совсем не сложно, если задуматься и понять, как это делается.
Видео ролик с процессом настройки.
Page 96
регулировка уровня сигнала/балан-
1 Для вызова меню настройки нажмите M.C.2 Нажимайте M.C. для переключения между
настройками уровня сигнала (передние/за-дние) и баланса (правые/левые).
3 Для регулировки баланса громкоговорите-
лей вращайте M.C.
! Если настройка выхода заднего канала и
выхода RCA находится в режиме SW, то ре-гулировать баланс передних и задних гром-коговорителей невозможно. См. разделREAR-SP (
вызов настроек эквалайзера)
1 Для вызова меню настройки нажмите M.C.2 Нажмите кнопку M.C., чтобы выбрать эква-
3 Нажмите M.C., чтобы подтвердить выбор.! Для переключения режимов эквалайзера
можно нажимать кнопку
! Отрегулированные настройки кривой эква-
лайзера сохраняются в CUSTOM.
1 Для вызова меню настройки нажмите M.C.2 Нажмите M.C. для выбора BASS (низкие ча-
стоты)/MID (средние частоты)/TREBLE (вы-сокие частоты).
3 Вращайте M.C., чтобы отрегулировать уро-
вень.Диапазон настройки: от +6 до –6
Тонкомпенсация компенсирует недостаточноезвуковое давление в нижнем и верхнем диапа-зонах частот на низкой громкости.1 Нажмите M.C. для выбора нужной настрой-
выкл)—LOW (низкий)—HI (высокий)
Это устройство имеет выход канала сабвуфе-ра, который можно включать и выключать.1 Нажмите M.C. для выбора нужной настрой-
нормальная фаза)—REV (обратная
фаза)—OFF (сабвуфер выключен)
Если включён выход канала сабвуфера,можно настроить частоту среза и уровеньгромкости звучания сабвуфера.На выходе сабвуфера будут воспроизводитьсятолько те частоты, которые ниже указанных ча-стот среза.! Если для параметра SUB.W выбрано зна-
чение OFF, эту функцию выбрать нельзя.Более подробную информацию см. в раз-деле SUB.W (
1 Для вызова меню настройки нажмите M.C.2 Нажимайте M.C. для переключения между
частотой среза и уровнем громкости сабву-фера.Частота среза (мигает значок частотысреза)—Уровень громкости (мигает значокуровня громкости)
3 Для выбора настройки вращайте M.C.

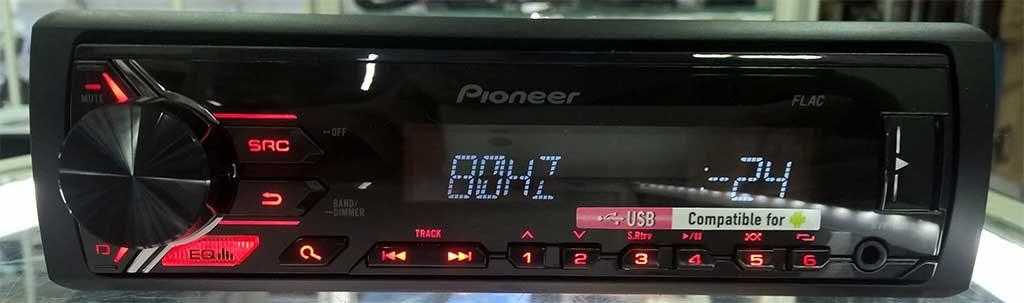

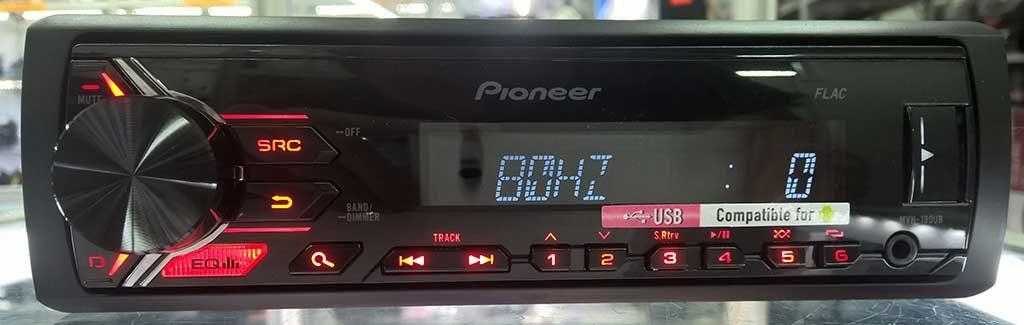

Частота среза: 50HZ—63HZ—80HZ—100HZ—125HZУровень громкости: от –24 до +6
регулировка уровня входного сигнала)
функция настройки уровня входного сиг-
нала) позволяет регулировать уровень громко-сти каждого источника сигнала, чтобыпредотвратить резкие изменения громкостипри переключении источников сигнала.! Настройки основываются на уровне гром-
кости FM-тюнера, который остается неиз-менным.
! Регулировку уровня громкости в диапазоне
также можно производить с по-
мощью данной функции.
! При выборе FM-тюнера в качестве источ-
ника сигнала функция SLA недоступна.
1 Для вызова меню настройки нажмите M.C.2 Вращая M.C., отрегулируйте уровень гром-
кости источника сигнала.Диапазон настройки: от +4 до –4
3 Нажмите M.C., чтобы подтвердить выбор.
режим энергосбережения) выклю-
чается при отключении аккумуляторной ба-
тареи автомобиля; при подключении
батареи его нужно будет включить заново.
При выключенном режиме PW SAVE (режим
энергосбережения) в зависимости от метода
подключения устройство может потреблять
энергию аккумулятора, если зажигание авто-
мобиля не имеет положения АСС.
1 Нажмите и удерживайте кнопку SRC/OFF
, пока устройство не выключится.
2 Нажмите и удерживайте кнопку SRC/OFF
, пока на дисплее не появится назва-
3 Поворачивайте M.C. для выбора на-
Затем выполните следующие действия,
чтобы подтвердить выбор начальной на-
1 Для вызова меню настройки нажмите M.C.2 Нажимайте M.C., чтобы выбрать сегмент
дисплея часов, который нужно установить.Часы—Минуты
3 Вращайте M.C., чтобы отрегулировать
Дисплей часов можно включить или выклю-чить.Дисплей часов временно исчезает при выпол-нении других операций и появляется вновьчерез 25 секунд.1 Нажмите M.C., чтобы включить или выклю-
чить дисплей часов.
шаг настройки в FM-диапазоне)
Обычно шаг настройки в FM-диапазоне, ис-пользуемый при настройке с поиском, соста-вляет 50 кГц. При включении функции AF илиTA
шаг настройки автоматически меняется на
кГц. При включенной функции AF предпо-
чтительно установить шаг настройки 50 кГц.! Во время ручной настройки шаг настройки
Источник
Основная настройка звука магнитолы Pioneer
Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADER\BALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0. Если вы видите другие цифры, то в устройстве уже кто-то пытался отрегулировать настройки, и вам нужно заново привести их в прежнее значение. Настраиваем FADER\BALANSE с помощью джойстика, устанавливая значение в положении фадера +15.
Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы). Установив фильтр на частоте 50 Гц, выходим из этого пункта меню с помощью кнопки Band и проверяем уровень искажений с помощью усиления или уменьшения громкости. Если результат вас не устроил, снова вернитесь в предыдущий пункт меню и установите параметр HPF на другое значение (от 80 до 125).
Как установить и снять
Установка магнитолы Pioneer выполняется отверстие прямоугольной конфигурации, выполненное в панели приборов или центральной консоли. Для удержания корпуса применяется металлическая шахта, которая установлена в окне и закреплена отгибающимися усиками треугольной конфигурации. Головное устройство вставляется в шахту до конца, удерживается защелками, расположенными по бокам корпуса.
Чтобы демонтировать автомобильную магнитолу, следует удалить декоративную рамку, расположенную по периметру корпуса. Зажимы отключаются ключами, входящими в набор устройства или приобретаемыми отдельно. После изъятия корпуса из шахты следует отсоединить колодки, которыми магнитола подключалась к бортовой сети и автоакустике.
Как снять панель
Чтобы демонтировать фронтальную панель, требуется нажать на отдельную кнопку, а затем вынуть узел из посадочного гнезда. Для хранения и переноски панели магнитофона применяется пластиковый кофр с поролоновыми вставками, защищающими узел от царапин.
Настройка автомагнитолы Pioneer SPH-DA120 в системе с усилителями и сабвуфером
Рассмотрим процесс настройки станции мультимедиа Pioneer SPH-DA120 в системе с усилителями мощности и сабвуфером.
Автомагнитола была установлена в Volvo XC90, акустика в дверях была заменена на Morel серии Tempo Ultra, на них был установлен усилитель Audio System M 80.4, сабвуфер в корпусе в багажник Ground Zero серии SPL и размера 12 дюймов, моноблок для него Hifonics на 3 кВт в пике. Это распространенная система, настраиваем ее. Отключаем все фильтра усилителей, автомагнитола Pioneer SPH-DA120 позволяет настроить все требуемые нам параметры, поэтому портить звуковой тракт аналоговыми фильтрами усилителей системы не вижу смысла.
Для начала пробежимся по меню аудионастроек аппарата. Чтобы самостоятельно настроить звук системы требуется понимание всех возможностей аудионастроек автомагнитолы.
- «Микшер/Баланс» — регулировка громкости «фронт — тыл» и «право — лево» между динамиками системы.
- «Уровень подавления» — уровень приглушения звука в режиме работы навигации со смартфона.
- «Регулировка уровня источников» — если какой то из источников звука звучит громче или тише относительно других, то можно подстроить уровень его громкости, чтобы при переключении источников не было скачков звука.
- «Тыл АС» — отключение тыловой акустики.
- «Сабвуфер» — включение или отключение сабвуферного выхода предусилителя автомагнитолы.
- «Уровень АС» — регулировка громкости звука пяти основных динамиков системы относительно друг друга.
- «Кроссовер» — регулировка среза частот на фронт, тыл и сабвуфер.
- «Настройка сабвуфера» — регулировка среза сабвуфера, крутизны спада и фазы.
- «Полож. просл.» — выбор место расположения слушателя в автомобиле.
- «Временные задержки» — регулировка временной коррекции для пяти основных динамиков системы.
- «Авто EQ и TA» — показывает результат автоматической настройки временной коррекции и эквалайзера.
- «Измерение EQ и TA» — автоматически настраивает временную коррекцию и эквалайзер с использованием отдельно докупаемого микрофона Pioneer.
Приступаем к настройке. Заход в меню «Эквалайзер» и выбираем Пользовательскую установку, все регулировки в ней должны стоять «по нулям». Далее «Микшер/Баланс» и проверяем правильность подключения динамиков в автомобиле. Включаем каждый из четырех динамиков отдельно, проверяем, что он на месте и слушаем звучание с него — диапазон должен быть полным, без провалов.
Заходим в меню кроссовер автомагнитолы Pioneer SPH-DA120 и включаем фильтр HPF для фронтальной акустики на частоте 50 Гц и крутизной спада 12 дБ.
Для тыловой акустики включаем HPF на частоте 63 Гц с крутизной спада 12 дБ.
Для сабвуфера включаем LPF на частоте 80 Гц с крутизной спада 12 дБ. На слух на басовом треке пробуем менять фазу и оставляем то положение, в котором бас глубже и качественнее.
Приступаем к настройке временной коррекции. Выбираем позицию слушателя в меню «Положение прослушивания».
Выставляем громкость звучания динамиков системы в меню «Уровень АС». Так как левая сторона к нам чуть ближе, то делаем ее чуть тише на 1 дБ.
Вооружаемся рулеткой и выставляем расстояние до всех динамиков системы. После замера рекомендую послушать мужской и женский вокал и провести ручную точную корректировку «на слух». Так же стоит «поиграться» расстоянием до сабвуфера — включаем басовый трек и добиваемся слитного звучания сабвуфера и мидбасов системы.
Заходим в эквалайзер и на тестовом диске или диске с качественной музыкой подстраиваем эквалайзер Pioneer SPH-DA120 так, чтобы звук был сбалансированным.
С августа 2020 года наш магазин находится по новому адресу: Москва, Волоколамское шоссе, д.112, кор.1, стр.5.
2020-11-10Процессорный усилитель мощности Alpine PDP-E802DSP.
Источник
Для чего настраивать магнитолу Pioneer
Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.
Эквалайзер
Эквалайзер позволяет сделать звучание более ровным — поднять или понизить басовые, средние и высокие частоты.Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.

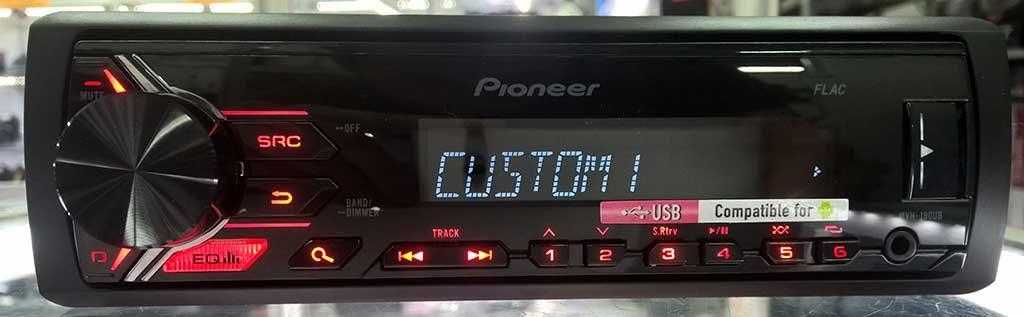

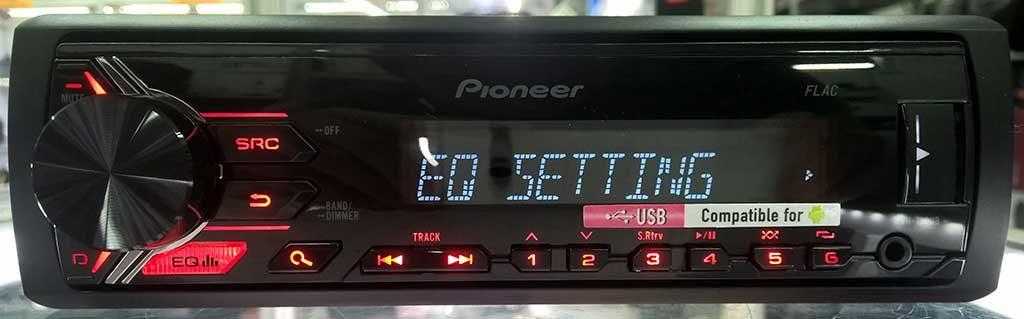

Эквалайзер находится в разделе «Аудио» меню настроек, пункт EQ. В нём можно выбрать одну из предустановленных стандартных настроек. Для тех, кого эти варианты не устраивают, предусмотрено два набора пользовательских настроек (Custom).Переключаться между ними можно как из меню, так и кнопкой EQ рядом с джойстиком.
Чтобы произвести изменения частотных параметров в пользовательской настройке, нужно выбрать её колёсиком и нажать на джойстик. Затем поворотом колеса выбрать одну из полос частот эквалайзера. Снова нажать на джойстик и выставить положение от -6 (ослабление частоты) до +6 (усиление). Действуя таким образом можно сделать одни частоты громче, другие — тише.
Можно дать лишь приблизительные рекомендации:
- если будет воспроизводиться тяжёлая музыка, стоит усилить бас — 80 Гц (но не слишком, +2–+3 достаточно).Ударные же инструменты звучат в районе- 250 Гц;
- для музыки с вокалом нужны частоты примерно 250-800+ Гц (мужские голоса ниже, женские — выше);
- для электронной музыки понадобятся высокие частоты — 2,5-5 кГц.
Настройка эквалайзера является очень важным этапом.С помощью данного инструмента можно кратно улучшить качество звучания. Даже в случае, если акустика не является очень дорогой и качественной.
Как настроить магнитолу Pioneer в машине? Добиваемся хорошего звука »
Как настроить магнитолу Pioneer в машине? Добиваемся хорошего звука
В принципе, правильная настройка позволит вам насладиться музыкой в наиболее оптимальном ее звучании. Для этого придется немного покопаться в настройках, но оно того стоит.
Как настроить магнитолу Pioneer в машине? Ответ на этот вопрос может зависеть от модели прибора. Все варианты магнитолы с цифровым обозначением на «1» или «2» являются бюджетными, и имеют достаточно скудные настройки. В этой статье рассмотрим модели, начиная с 3100. У этих магнитол настройки довольно обширные, что позволяет настроить их максимально точно, в соответствии с вашими представлениями о музыке.
Работа по настройке разделяется на несколько разных пунктов. Желательно, пройтись по всем настройкам, но тут все зависит от дополнительного оборудования, которое стоит в вашей машине. Для настройки магнитолу включают на громкость «30», это позволяет производить наиболее качественную настройку звука на слух. Зачастую, при этом колонки начинают хрипеть, но не пугайтесь, это после проведения настройки пройдет. Рекомендуется при настройке на слух ориентироваться на свои ощущения, ведь звуковое восприятие у всех людей разное. Работа производится с помощью джойстика, он может наклоняться вверх, вниз, в сторону, а также утапливаться.
Настройка производится в следующем порядке:
Переходим в режим «АУДИО», вращением рукоятки находим баланс и фадер. Выглядит это Balanse/Fader. После чего, нажимаем на джойстик и видим: BAL 0, Fad 0. В некоторых случаях цифры могут отличаться, это значит, что в настройках кто-то копался. Переводим показатель «фадера» на +15. Сигналы так передаются конкретно на передние динамики. Возвращаемся в главное меню;
Настраиваем срез. Ищем настройки фильтра переднего усилителя. Делается это путем поворота джойстика. Находим «HIGH PASS FILTER». После нажатия джойстиком вы увидите HPF OFF. Это означает, что на передних динамиках концентрируется полный спектр звука. Это и служит источником искажений, особенно на маленьких динамиках. Джойстик нажимаем и видим HPF 50, это обозначение нижнего порога частот. Далеко не каждый усилитель на такое рассчитан. Поэтому, повышаем уровень до 100-150, чем меньше диаметр динамика, тем выше должен быть порог. Выходим из настроек, и на слух определяем чистоту звучания. Если вам не нравится, то можете вернуться в настройки, и изменить показатели;
Далее переходим в панель «дополнительных настроек». Для этого отключаем магнитолу, после чего зажимают клавишу включения. Так вы попадете в дополнительное меню. Поверните джойстик, посмотрите, какие там имеются функции. Обычно там присутствует настройка языка, шаг поиска радиостанций. Найдите функцию SW Control. Утапливаем ручку управления, и переводим функцию в режим SW. Так задние колонки станут работать в режиме сабвуфера;
Переходим в обычное меню, и находим режим Setting 1. Слева там расположен символ SW, а справа 3 режима работы. Выберете наиболее подходящий с вашей точки зрения;
Находим режим Setting 2. Здесь вы увидите SW 60 Hz 0. Сначала нужно настроить частоту, рекомендуется выставлять 50 Гц. Далее настраиваем мощность звука. Здесь можно выбрать диапазон от -6 до +6. При этом, ориентируемся на особенности динамиков и своего восприятия звука. Поэкспериментируйте со звуком;
Настраиваем тонокомпенсацию. Для этого в меню ищем Loudness, и входим в это меню. Тут лучше всего выбрать высокий (HIGT) уровень. Таким образом, компенсирование тонов будет слышно даже при среднем уровне звука.
Источник
Выключение режима Demo
Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.
Отключение демо-режима осуществляется очень просто:
- Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
- В меню поворотом колеса доходим до пункта DEMO.
- Переключаем демо-режим из положения ON в OFF.
- Выходим из меню кнопкой BAND.
Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).
Таким образом, после покупки современной модели Pioneer, настройкой магнитолы вполне можно заняться самостоятельно. Правильно отрегулировав параметры аудио, можно добиться весьма качественного звучания даже простой аудиосистемы и получить хорошую звуковую картину при минимальных затратах.
Источник
Как установить магнитолу Pioneer
Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.
Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.
Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.
Маркировка проводов
С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.
При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.
Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.
Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.
Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.
В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:
- красный;
- синий;
- желтый;
- черный;
- фиолетовый;
- белый;
- зеленый.
Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.
Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.
Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.
Черный цвет сигнализирует о массовом выводе.
Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.
Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.
Схема подключения
Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.
Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.
В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.
Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями
Настройка фвч на пионере
Pioneer Russia запись закреплена
Бытует мнение, что хорошо звучащая автомобильная аудиосистема непременно должна быть дорогой. Сегодня мы разрушим этот миф на примере мультимедийного ресивера начального уровня Pioneer AVH-170
При грамотном использовании его настроек вы можете получить звук, который приятно вас удивит.Для начала мы хотим обратить ваше внимание на фильтры. Многие не используют их вовсе, а ведь это – один из основных инструментов, который помогает получить громкое, чистое и неискаженное звучание
В Pioneer AVH-170 есть два типа фильтров – фильтр верхних частот (ФВЧ) и фильтр нижних частот (ФНЧ).Рассмотрим сначала ФВЧ. Как понятно из названия, он пропускает только то, что выше частоты настройки, и ослабляет уровень самых нижних частот в основных каналах. Тем самым, его включение защищает акустические системы от ранней перегрузки. Pioneer AVH-170 позволяет не просто включить ФВЧ, но и выбрать частоту, ниже которой сигнал будет ослабляться. Чем меньше размер динамиков ваших акустических систем, тем труднее им воспроизвести низкий бас, поэтому в таких случаях старайтесь выбрать более высокую частоту настройки.Если же вы хотите получить больше баса, то добавьте в вашу систему сабвуфер. Чтобы его активировать, выключите аппарат (естественно, не полностью, а просто перейдите в режим standby), войдите в меню настроек «Аудио» и найдите пункт выбора «Весь диапазон» или «Настройка сабвуфера». Выберите второе значение, и теперь вы сможете подключить к линейному выходу усилитель сабвуфера, а в меню появится настройка фильтра нижних частот (ФНЧ).
Теперь переходим к настройке эквалайзера. Смысл настройки эквалайзера – усилить или ослабить отдельные частотные области из всего звукового спектра. Например, в головном устройстве Pioneer AVH-170 звуковой спектр разбит на 5 таких областей (полос), поэтому такой эквалайзер называют 5-полосным. Кстати, в этом головном устройстве его настройка очень проста – вы можете задать нужную кривую, просто проведя пальцем по экрану.
Хочется только добавить, что правильно настроить эквалайзер проще всего просто включив вашу любимую музыкальную композицию на умеренном уровне громкости и регулировать отдельные частотные области, подбирая наиболее комфортное и сбалансированное звучание. Надеемся, теперь это не вызовет у вас затруднений, ведь вы уже знаете, какие регуляторы за что отвечают.
Источник
Фильтр высоких частот

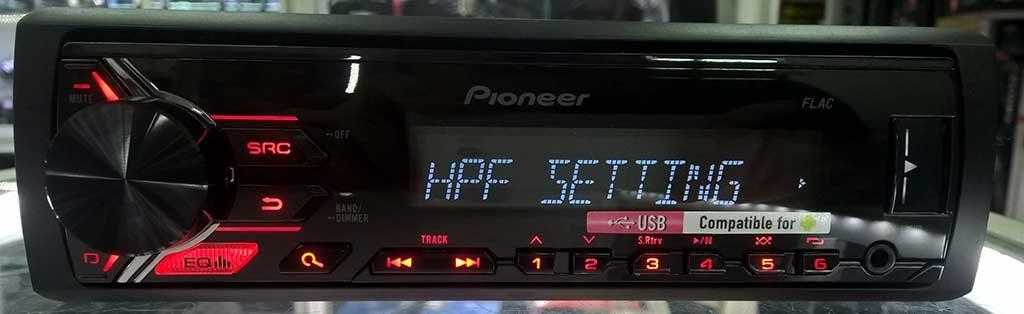

Далее находим пункт HPF (High-passFilter). Это фильтр высоких частот, который обрезает частоту звука, подаваемого на динамики, ниже их граничного паспортного значения. Делается это из – за того, что,стандартным динамикам (13–16 см) из-за небольшого диаметра диафрагмы и малой мощности очень сложно воспроизводить низкие частоты. Вследствие этого звук воспроизводится с искажениями даже на небольшой громкости. Если обрезать низкие частоты, можно будет получить чистое звучание в большем диапазоне громкости.
Затем можно выйти из меню кнопкой возврата и проверить результат. Делать это лучше на громкости 30.
Если качество звука не устраивает, или если вы находитесь на природе, и хочется устроить громкую дискотеку, можно поднять нижнюю границу от 80–120 Гц и более. Такой же уровень граничного среза рекомендуется применить при наличии сабвуфера. Эти мероприятия позволят кратно увеличить чистоту и громкость воспроизводимого звука.
Также здесь есть регулировка крутизны затухания частот. На Pioneer она бывает в двух положениях – это 12 и 24 дБ на октаву. Советуем вам установить данный показатель на 24 дБ.
Как настроить
Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.
Отключение демо
Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.
Радио
Чтобы правильно настроить радиоприемник, необходимо:
- При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
- Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
- Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
- Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).
Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.
Как выставить время
Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.
Как изменить язык
Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.
Как выключить подсветку
В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.
Как сбросить настройки
Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.
Инструкции и файлы
| Файл | Страниц | Формат | Размер | Действие |
Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Скачать» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.
Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.
В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.
Также вы можете просмотривать инструкции на своем устройстве Android
Краткое описание
DEH-140UB, работающий от усилителя MOSFET 50Вт Х4, предлагающий оптимальные характеристики звука, RCA выходы предусилителя, что позволяет более гибко подходить к настройкам автомобильной аудиосистемы. Это означает, что Вы можете оснастить автомобиль дополнительным усилителем для тыловых акустических систем или сабвуфера.
Наслаждайтесь воспроизведением своей музыкальной коллекции в высоком качестве — будь то на CD или через USB вход на передней панели (для воспроизведения MP3 и WMA файлов). Или воспроизводите музыку с аудиоплеера, который Вы можете подключить непосредственно через разъем AUX на передней панели.
Источник
