Особенности работы с мультиметром

Как определить фазу и ноль мультиметром

Вслед за измерением напряжения может возникнуть необходимость в определении фазы и нуля с помощью тестера. Тут также возможны варианты. Например, у нас имеются два провода, которые выходят из стены. И они не подписаны. И нам необходимо понять где у нас фаза, а где ноль. Как же тут быть… Включаем мультиметр на измерение переменного напряжения. Концы подсоединяем на общий и вольты. Меряем напряжение между двумя проводами. Например 220В. Хорошо, значит далее можно один конец положить в сторонку, а вторым дотронуться по очереди до каждого из проводов. На одном из них будет ноль вольт, а на втором вольт 15-30. Тот на котором будут вольты, будет фазой. Всегда ли такое возможно? Наверно не всегда. Ведь может быть на каждом относительно земли по 130В, тогда перед вами окажутся две фазы, которые дают линейное 220В. Но тогда, вероятно и при измерении одним концом на каждом будет показывать какие то вольты. Но не стоит трогать тот, который имеет при измерении одним концом ноль вольт, руками.

Второй более затратный вариант, это прозвонить провода. Но ведь они под напряжением? Если знать, на какой автоматический выключатель они приходят, то надо всего лишь отбросить их от выключателя, предварительно отключив его, и далее как-то прозвонить, или нарастив концы, или проявив смекалку. В случае, если провода три, и например, мы знаем, что один фаза, второй N, а третий PE. То здесь, определение фазы будет еще проще. Достаточно померить напряжение между двумя проводами — это получится три измерения. Например, вышло 220В, 220В, 0В. Думаю, логика ясна. Те, между которыми ноль вольт это либо ноль и пэе, или же это сюрприз в виде двух проводов с одной фазой. Ох, и интересна же наука электрика. В любом случае самым надежным способом будет прозвонка проводов от обесточенного автомата.

Особенности использования мультиметра

В том случае, если вы хотите определить целостность электропроводки в квартире, то вам необходимо знать особенности использования мультиметра. Для начала необходимо знать, что для таких целей не нужен дорогой прибор, можно обойтись и простым китайским тестером, который не обладает специальными возможностями.

Однако самым практичным вариантом является применение прибора с возможностью прозвонки. Для включения необходимого нам режима следует повернуть ручку тестера до значка, на котором изображен диод или же картинка волны. В таком режиме, в случае исправности проводника, будет слышен писк.

Звуковой сигнал будет появляться не всегда. Если провод неисправен, то на экране появится цифра один, которая обозначает, что сопротивления выше, чем предел в измерении. В том случае, если цепь исправна, то на дисплее появиться сопротивление проводника. В самом лучшем случае этот показатель должен быть около нуля, если проводник небольшой протяженности.

Прозвонка проводов и кабелей заключается в следующем:

Необходимо включить мультиметр.
Подключаем провода для измерения к мультиметру. Черный провод необходимо подсоединить к гнезду черного цвета, а красный — в гнездо красного цвета

Важно подключить провода именно так, чтобы при измерении не путаться с полярностью. В том случае, если вам необходимо просто узнать, цел ли провод, то положением проводников можно пренебречь.
Дальше нужно включить тестер

Он может сразу включиться при выборе режима, или же это нужно сделать вручную, нажав нужную кнопку.

Следующим шагом мы проверяем исправность прибора. Для этого нужно соединить щупы мультиметра между собой. Если разноситься писк, значит все в порядке и можно приступать к прозвонке кабелей.
После этого следует взять проводник с хорошо оголенными проводами, без грязи и окисленного металла, и прикоснуться щупами к концам кабеля.
Если цепь исправна, то вы услышите характерный звук, и на дисплее будет значение сопротивления или же просто ноль. Если на экране будет цифра один, а писк не прозвучит, то это значит, что цепь неисправна.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

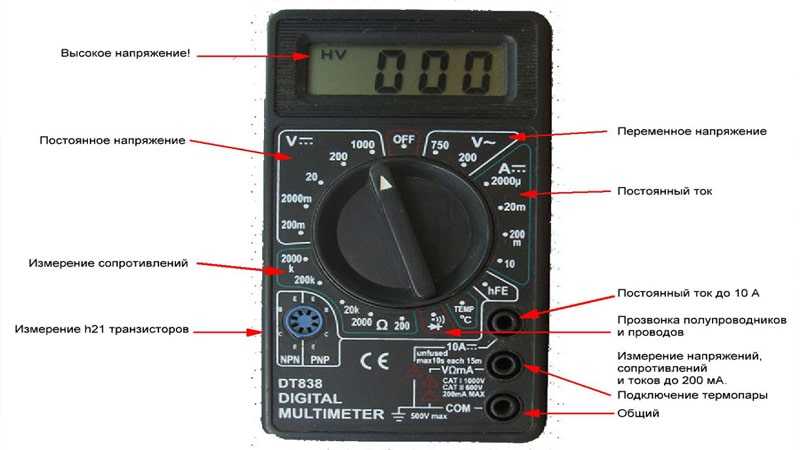

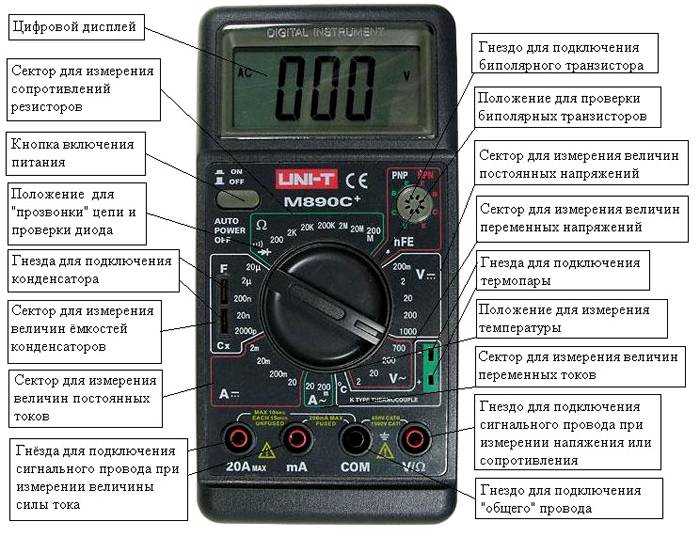

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Проверяем электрический тэн

Также мультиметром можно прозвонить электрический водонагревательный тэн. Для этого щупы прибора нужно приложить к контактным пластинам тэна. Если показания сопротивления будут небольшими, то нагревательный элемент исправен. При очень больших значениях или единице (в зависимости от модели), тэн поврежден и требует замены.

Обратите внимание! Иногда в одном корпусе может находиться два тэна, подключаемых к напряжению параллельно. В этом случае, прозванивать их нужно отдельно, предварительно сняв перемычку между ними

Очень важно для бойлеров и других водонагревательных устройств прозванивать контакты тэна на пробитие на корпус. Для этого щуп подсоединяется к одному из контактов, а второй – на корпус нагревательного устройства

Если тестер показывает определенное значение – в этом тэне произошло повреждение внутренней изоляции. Для предотвращения поражения электротоком, нагревательный элемент нужно заменить.

Как обнаружить место обрыва

Для определения места поломки, в первую очередь, необходимо осмотреть все комнаты, выключатели и розетки, проверить в каких помещениях нет света и электроподачи в разъемы. Если розетка или выключатель имеют повреждения, это значит, что проводка оборвалась на прилегающем к ним отрезке сети.

Далее с помощью тестера необходимо найти обесточенные приборы освещения и розетки, чтобы выяснить, какой кабель неисправный: фазный или нулевой.

Если поврежден фазный провод

Прежде всего перед началом работы необходимо отключить электричество, отсоединив от щита все провода: фазу, ноль, заземление. Для этого сначала следует определить, к какому автомату подсоединена обломанная линия. С этой целью автомат переключают и проверяют каждое положение индикатором на отсутствие или наличие фазы.

При помощи мультиметра надлежит по очереди, начиная от провода в щите, проверить имеющиеся соединения, которые прилегают к поврежденной сети.

Таким образом можно найти участок повреждения: как правило, две розетки имеют в своей зоне два или три провода, при условии подключения «земли». Если обнаружена только одна жила (например, ноль), то однозначно обрыв произошел именно на этом участке.

Желательно иметь доступ к распределительным коробкам, которые следует открыть и проконтролировать жилы на наличие повреждений, так как при плохом соединении часто именно здесь случаются поломки.

Если в коробке поломка не обнаружена, необходимо с помощью индикатора выявить обесточенные кабеля на каждой скрутке, проверить клеммник и остальные провода.

Существует разводка, при которой не устанавливается распаечный короб. Тогда розетки соединяют два провода, состоящие из 4 жил. При таком варианте соединений следует демонтировать разъемники, находящиеся на концах неисправной сети, и проконтролировать все кабели при помощи мультиметра.

Поломка нулевой жилы

Искать перегоревший нулевой провод можно так же, как и фазовый. Но при этом существуют некоторые особенные отличия.

С помощью индикаторной отвертки необходимо определить, где фаза, на ней она засветится, и где ноль, он не будет светиться. Мультиметр в этом случае не пригодится, потому как он будет выдавать произвольный показатель.

Часто в стене имеется много разных проводов, среди которых обнаружить неисправный довольно сложно. Для того чтобы найти необходимый оборванный кабель, следует каждый провод проверить на цельность.В случае использования для разводки кабеля с тремя жилами, вместо перебитого нулевого провода (в крайнем случае) можно использовать жилу заземления. Но такой вариант опасен и крайне нежелателен в розетке, которая используется мощной бытовой техникой, потому как заземление будет отсутствовать, и электроприбор может ударить током.

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Модель MS6812R

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Подключении мультиметра к измеряемой цепи

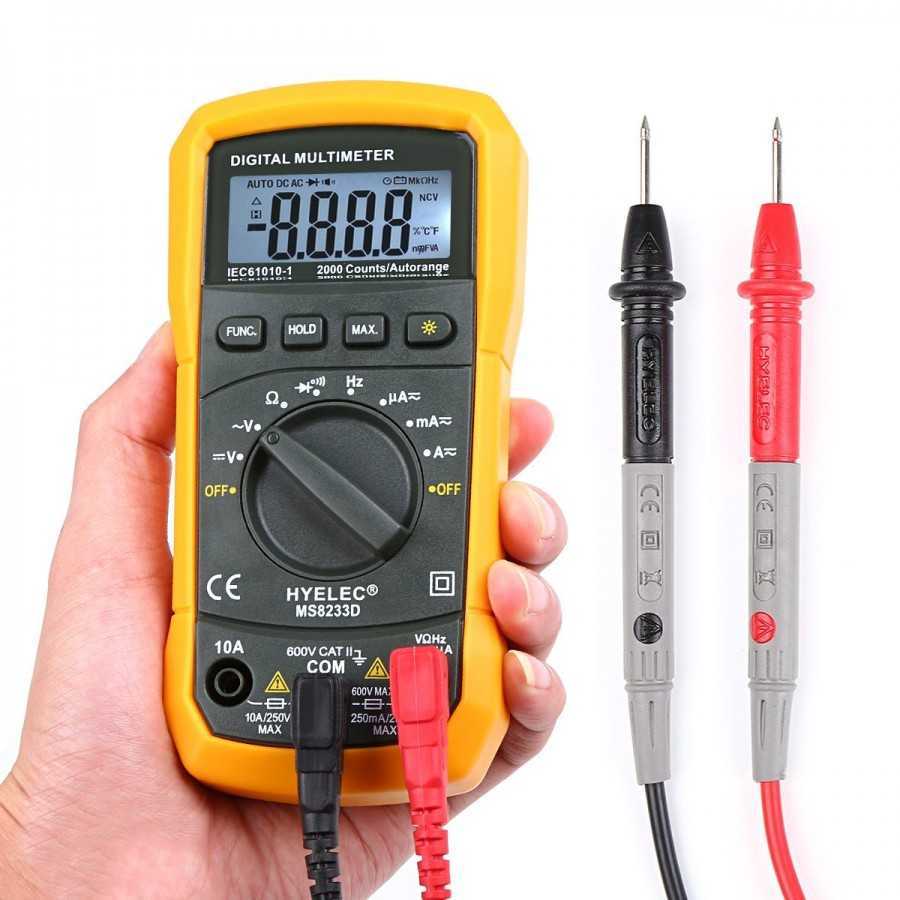

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом измерительный щуп, не очень, правда, удобной конструкции. Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке:

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же. При измерении постоянных напряжений, если полярность перепутана, на дисплее перед значением напряжения или тока просто появится знак «-», величина же напряжения будет правильной.

И все же, измерительные щупы лучше подключить так, как показано на рисунке – черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке:

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать

Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Рейтинг лучших мультиметров для дома и машины

Выбирая мультиметр для автомобиля или бытового использования, можно приобретать как бюджетные модели, так и более дорогостоящие с дополнительными функциями при необходимости. Проведем сравнение некоторых моделей, их характеристик, данные были собраны в топ моделей в зависимости от стоимости прибора.

Лучшие недорогие устройства

Выбирая между стрелочным и дешевым цифровым прибором, лучше отдать предпочтение второму, ведь он сразу выводит результат на дисплей. Бюджетный компактный мультиметр предназначен для определения значений тока и напряжения, а также поможет проверить целостность проводки. Приведем лучшие цифровые мультиметры в данном сегменте:

Ресанта DT 830В – замеряет постоянный и переменный ток, сопротивление, тестирует транзисторы и диоды. Предусмотрен переключатель на 20 режимов, защита от перегрузок, питание от кроны. Прибор может применяться в быту, для автомобиля и в небольших автомастерских. Минусами являются отсутствие режима автоотключения и тонкие щупы, склонные к обрыву;

UNI-T UT33D характеризуется компактностью и легкостью, оснащен встроенной защитой от перегрузок. Процент погрешности минимален при высокой чувствительности, поэтому мультиметр подойдет для дома и для радиолюбителей. Плюсами является наличие звукового сигнала и функции автоотключения;

Mastech MAS838: прибор станет оптимальным по соотношению цены и надежности. Устройство идеально подойдет для применения дома или в гараже, имеет минимальную погрешность. Оснащен большим экраном и понятными регуляторами режимов. Преимуществом является наличие кнопки памяти hold, режима прозвонки диодов.

Рейтинг мультиметров с расширенными опциями

Среди моделей, имеющих дополнительные опции, следует отметить наиболее популярные:

Mastech MS8260E. Имеет модули для проверки биполярных транзисторов, тестирования диодов и проверки цепи на целостность, измерения индуктивности катушек и дросселей. В приборе предусмотрен переключатель на 30 режимов, подсветка, наличие клавиши Hold для фиксации последнего результата. Преимуществами прибора являются широкий диапазон измерений, удобное расположение предохранителя, защита от некорректного подключения, качественные щупы. Существенным минусом является тот факт, что после ударов падает до нуля заряд батареи;
CEM DT-61. В приборе совмещены базовые опции с функцией оценки параметров окружающей среды. Расширенный набор опций включает измерение температуры, уровня влажности, шума и освещения. Устройство имеет двойной корпус с противоударными характеристиками и отличается высоким качеством проводки. Единственным минусом при таком наборе функций выступает только высокая цена.

Прозвонка светодиода

Мультиметром также можно проверить светодиод на работоспособность. При работе следует знать два главных фактора, которыми светодиод отличается от обычного диода:

В обычных диодах прямое напряжение составляет 0,6–0,7V. Светодиод имеет этот показатель в пределах 1,5–3,5V, все зависит от цвета;
Еще одним отличием является наличие низкого обратного напряжения, которым обладает светодиод. Эта особенность приводит к тому, что светодиод часто выходит из строя при неправильном подключении.

Важно! Выводной светодиод имеет ножку анода длиннее вывода контакта катода. В случае если светодиод смонтирован на плату, определить полярность еще проще: она отображается на контактных площадках

Теперь рассмотрим порядок действий, чтобы прозвонить светодиод тестером и убедиться, что он работоспособен:

Для этого включаем тестер в положение проверки диодов;
Красный щуп подносим к аноду (плюс на плате), а черный – к катоду (минус).

Исправный светодиод должен засветиться. При перепутывании контактов вероятность выхода светодиода из строя очень мала: мощность мультиметра минимальна.

Если в тестере есть вывод для прозвонки транзисторов, его можно использовать, чтобы проверить выводной светодиод на работоспособность. Для этого нужно просто вставить анод и катод в соответствующие разъемы. Для секции PNP катод вставляется в коллектор (C), а анод подключается к эмиттеру (E). При включении в секцию NPN, полярность подключения меняется прямо противоположно.

Проверка предохранителя мультиметром

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит — пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль — исправен, сопротивление бесконечность (1) — неисправен.

Напряжение и мультиметр

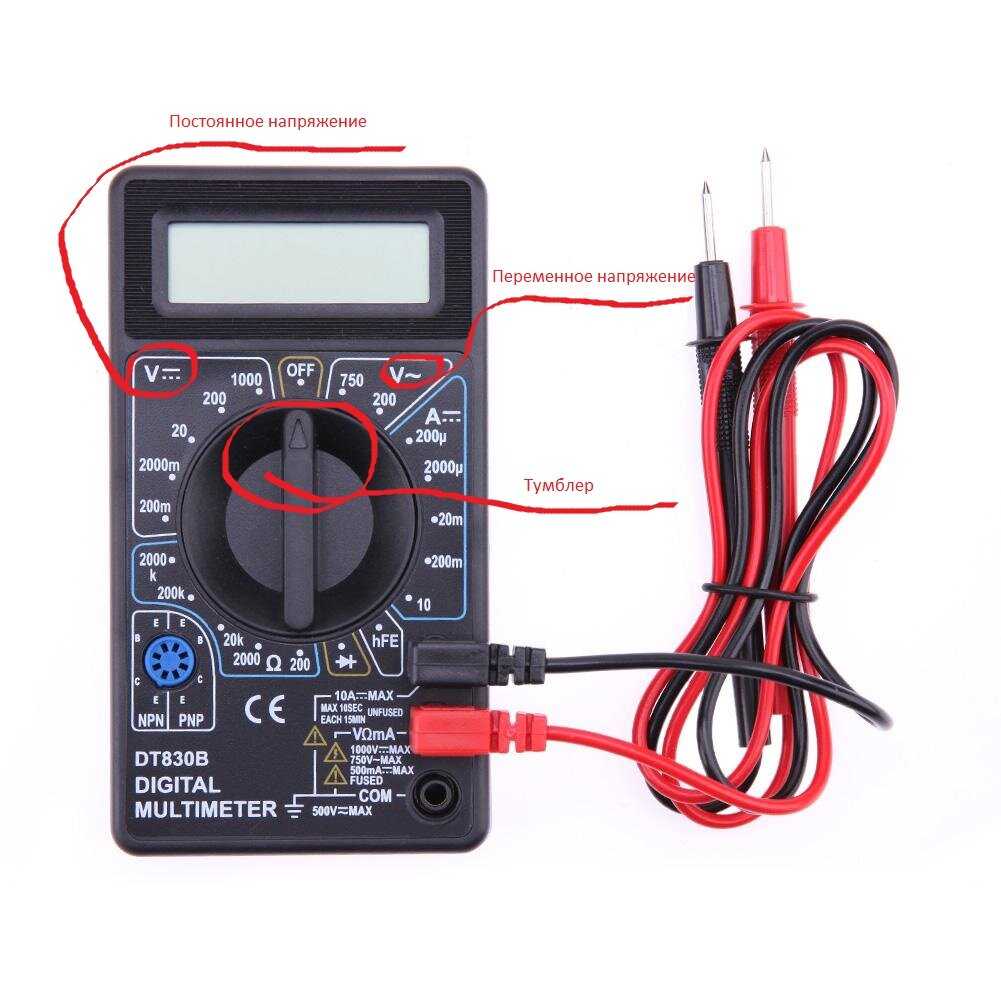

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

Проверка переключателя (он должен быть на отметке V~).
Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).
Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.

Стрелочный мультиметр в выключенном состоянииИсточник img1.bgxcdn.com

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

Мультиметр показывает вольтаж батарейкиИсточник masteram.com.ua

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.
