Своими руками осуществляем замену сальника трамблера ваз-2109

Устранение неисправности

Когда из двигателя подкапывает масло, ВАЗ 2109, инжектор у авто или карбюратор неважно, необходимо загнать на яму и провести визуальный осмотр. Сделать это необходимо сразу же, не откладывая на потом

Опытные водители стараются заглядывать под капот каждый раз перед выездом из гаража. Визуальный осмотр двигателя в целом, карбюратора и системы распределения зажигания позволяют обнаружить потенциальную неисправность на ранней стадии развития

Даже мельчайшие масляные брызги на внутренней поверхности капота свидетельствуют о том, что нужно обратить серьезное внимание на состояние сальников

Снятие трамблера

Приступая к демонтажу трамблера необходимо строго придерживаться определенной последовательности действий. В этом деле хорошо помогает инструкция по эксплуатации автомобиля, которая должна храниться в бардачке.

Первым делом необходимо отключить аккумуляторную батарею. Для этого нужно отсоединить провод с клеммы «минус». Следующий шаг – отключение всех высоковольтных проводов от трамблера. Не забыть и про шланг вакуумного корректора зажигания. Не помешает еще раз осмотреть устройство, перед тем как снять с кронштейна трос привода дроссельной заслонки. После этого нужно сделать метки на трамблере и корпусе привода вспомогательных устройств.

Эти метки потребуются при установке трамблера, чтобы регулировать систему зажигания. На видео подробно представлена последовательность действий при снятии и установке распределителя зажигания.

Выполняя данную процедуру очень важно соблюдать правила, которыми руководствуются опытные слесари-ремонтники. Каждый крепежный элемент – гайка, шайба, болт – аккуратно укладываются на специально подготовленное место

Сюда же нужно класть снятые детали и узлы. Когда наступит время сборки устройства, все эти элементы берутся и крепятся также последовательно, только в обратном порядке.

Замена сальника

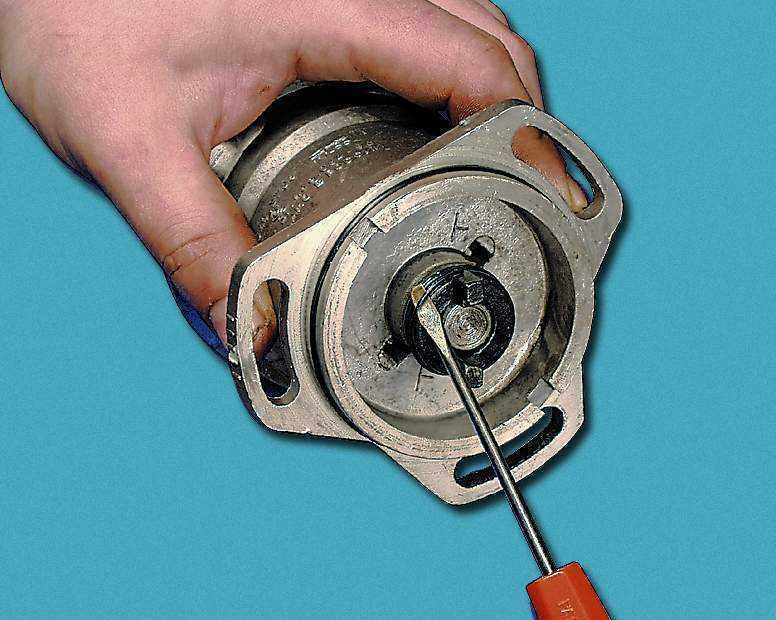

Когда трамблер окажется в разобранном виде, то на его основном валу обнаружится тот самый сальник, который износился. Его нужно снять и поставить на то же место новый. Цена сальника в магазине запасных частей, что называется – копеечная

Очень важно при покупке не ошибиться с выбором. Рекомендуется вначале купить сальник, а затем уже приступать к ремонтным работам

При покупке необходимо проверить, присутствует ли в ложбине сальника армирующая пружина. Устанавливая деталь на соответствующее место, нужно проследить, чтобы новый сальник имел такую же ориентацию что и старый.

Проверка датчика давления

Если из двигателя не слышен необычный шум, при этом уровень масла нормальный, может всё равно подаваться сигнал сигнальной лампочкой, который указывает на сниженное давление масла. Тогда, вероятнее всего, проблема будет заключаться именно в датчике давления масла. Этот датчик, как правило, располагается на блоке мотора. Внутри устройства размещается предпружиненная диафрагма, а также диафрагма с автоматическим переключателем, которая обладает большой чувствительностью к давлению. Данный переключатель предназначен для замыкания цепи сигнальной лампы низкого давления, когда оно снижается ниже определённого уровня. Причины поломки датчика:

  • если диафрагма перестаёт двигаться;
  • при заклинивании переключателя;
  • если забивается отверстие, сквозь которое внутрь датчика попадает масло;
  • при неудовлетворительном подключении, причиной которого может стать коррозия, неисправность разъёма или проводки.

Внимание! Если автомобиль оснащен электронным манометром, внутри датчика будет размещаться малый реостат, который при движении этой диафрагмы отправляет сигнал сменного напряжения. Для проверки датчика давления нужно подключить манометр механического типа до порта давления, расположенного на двигателе

Если прибор показывает удовлетворительный показатель давления, при этом датчик подаёт соответствующий сигнал, скорее всего, проблема кроется в самом датчике. И, наоборот, если показатели неудовлетворительные, это говорит об изношенности насоса или о засорении маслоприёмника

Для проверки датчика давления нужно подключить манометр механического типа до порта давления, расположенного на двигателе. Если прибор показывает удовлетворительный показатель давления, при этом датчик подаёт соответствующий сигнал, скорее всего, проблема кроется в самом датчике. И, наоборот, если показатели неудовлетворительные, это говорит об изношенности насоса или о засорении маслоприёмника.

Последовательность выполнения работ своими руками

Перед началом работ помните, что маслом в трамблёре ВАЗ 2109 испачканы все находящиеся внутри детали. После демонтажа из следует промыть и просушить.

1. Демонтаж трамблёра начинается со снятия минусового провода, который подключен к клемме АКБ.

2. Затем отключаем от него провода высоковольтные, потом вакуумный шланг, которым трамблёр соединён с вакуум корректором.

3. Следующим этапом работ станет выемка троса из держателя. Он используется для привода заслонок.

4. Убираем кронштейн, являющийся фиксатором для проводов. В комплекте со всеми шпильками и теми проводами, которые были здесь закреплены.

5. Откручиваем крепёжную гайку, контролируя, при этом, чтобы установленная под ней шайба не потерялась. Указанная работа выполняется в несколько этапов: На привод устройств вспомогательных, с одной стороны, и корпус трамблёра, с другой, наносятся специальные метки. Это необходимо сделать для того, чтобы выполняя сборку изделия, вы могли сохранить стартовый момент зажигания без проведения новой регулировки.

Завершающий этап

Когда в распределитель зажигания попадает масло ВАЗ 21093 или другая модель из этой линейки автомобилей, ремонтируются по общим правилам. В этом контексте следует заметить, что разборка любого механизма предполагает выполнение сопутствующих работ. Когда трамблер разобран, то необходимо все его детали очистить от грязи и копоти. Их следует аккуратно протереть сухой ветошью. Если необходимо, устранить нагар с помощью растворителя. При этом, не перепутав и не растеряв крепежных элементов и мелких деталей.

На фото представлен распределитель зажигания в разобранном виде. Каждая деталь имеет свое предназначение и установочное место. После того как сальник заменен и собранный трамблер установлен на свое штатное место, выполняется регулировка зажигания. Следует отметить, что процедура настройки зажигания имеет свою специфику. Практика показывает, что предпочтительнее доверить это дело опытному специалисту.

Замена трамблера

Прежде чем приступать к снятию трамблера (распределителя зажигания) на ВАЗ 2109-2108, необходимо обязательно отсоединить минусовую клемму от аккумуляторной батареи

Данная процедура выполняется своими силами не так сложно, как может показаться, но есть очень важные моменты, на которые стоит обратить внимание

Об этом будет подробно рассказано в процессе описания процедуры. Для выполнения данного ремонта понадобятся следующие инструменты:

  1. Ключ на 10 рожковый или накидной
  2. Головка торцевая и трещоточная рукоятка
  3. Отвертка с крестовым лезвием

Порядок снятия и установки трамблера на ВАЗ 2109-2108

Итак, прежде чем приступать к снятию, обратите внимание на положение установки трамблера относительно корпуса. Обязательно запомните или нанесите метки, чтобы при установке поставить его в такое же положение

метки положения трамблера на ВАЗ 2109-2108

Затем необходимо отсоединить высоковольтные провода от крышки распределителя: 4 свечных и один центральный с катушки зажигания: отсоединение высоковольтных проводов от трамблера на ВАЗ 2109-2108

Также необходимо отключить штекер с проводами, который наглядно показан на фото ниже: отсоединение штекера проводов от трамблера на ВАЗ 2109-2108

Затем сдергиваем тонкий шланг от вакуум-корректора распределителя: отсоединение шланга от вакуум-корректора трамблера на ВАЗ 2109-2108

Теперь можно приступать непосредственно к откручиванию гаек крепления самого трамблера ВАЗ 2109-2108. Всего их три штуки: одна находится по центру сверху: гайки крепления трамблера на Ваз 2109-2108

И две остальные находятся по бокам, и их удобнее откручивать обычным рожковым ключом, так как трещоткой с головкой туда просто не подлезть. Боковые пока не откручивайте до конца, так как нужно выставить метки ВМТ.

Но прежде чем снимать распределитель зажигания, необходимо установить поршень 1-го цилиндра в ВМТ. Для этого через отверстие в картере КПП (предварительно вынув резиновую заглушку) нужно совместить метки на корпусе и маховике. Установив рычаг КПП в нейтральное положение, ключом на 19 прокручивайте шкив коленвала до необходимого момента. Вот так это должно выглядеть: выставление меток ГРМ на ВАЗ 2109

И только после этого откручиваем две оставшиеся гайки и приступаем к снятию трамблера, снимая его со шпилек в сторону: замена трамблера на ВАЗ 2109-2108

Если вы решили произвести замену трамблера, то необходимо купить новый, цена которого на автомобили ВАЗ 2109-2108 составляет порядка 1000 рублей. Перед установкой необходимо снять крышку, открутив два болтика ее крепления: снять крышку трамблера на ВАЗ 2109-2108

И когда будете ставить на место, смотрите, чтобы наружный контакт бегунка во время установки находился ровно напротив вывода первого цилиндра на крышке: установка трамблера на ВАЗ 2109-2108

То есть, после того, как распределитель надели на шпильки корпуса, прислоните крышку и посмотрите, совпадает ли положение контакта бегунка с выводом 1-го цилиндра: правильно установить положение бегунка трамблера на ВАЗ 2109-2108

И после этого окончательно закручиваем все гайки крепления трамблера и устанавливаем крышку на свое место. И не забываем, что необходимо соблюдать первоначальное положение распределителя относительно корпуса, чтобы сохранить момент зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

  • Появление трещин на крышке;
  • Сломанный датчик Холла;
  • Прогоревший бегунок;
  • Прогоревшие контакты на крышке;
  • Разболтанный подшипник, удерживающий датчик Холла;
  • Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.


Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом Причины
Чрезмерная детонация поршневой системы Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца
Черный дым из трубы при запуске двигателя Это говорит о том, что зажигание слишком раннее
Упала мощность двигателя, растет расход топлива Тут зажигание уже позднее, потому смесь не может полностью сгорать
Двигатель начинает неравномерно работать на холостом ходу Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

  • Тахометр;
  • Шлицевая отвертка;
  • Стробоскопы;
  • Гаечный ключ.

Приступаем к работе.

  1. Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
  2. Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
  3. На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
  4. Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
  5. Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
  6. Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
  7. При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Статья в тему: Выбор качественного материала для обшивки дверей на ВАЗ 2114

Замена насоса на «девятке»

Для того чтобы произвести замену, нужны ключи на «13» и «10», торцовые головки, удлинители и карданы. Также могут потребоваться отвертки, обязательно наличие баллонного ключа, домкрата, опор и противооткатных башмаков. Для слива масла нужна емкость не менее 5 литров объемом.

Последовательность проведения работ:

От аккумулятора отключаете минусовую клемму.
Ослабляете натяжение ремня привода генератора и снимаете его.
Сливаете в емкость масло. При наличии производите демонтаж защиты.
Снимаете поддон.
На этом этапе нужно осмотреть сетку маслоприемника. Если она забита, то, скорее всего, не нужно будет производить дальнейший демонтаж. Придется просто поставить новый приемник или очистить старый. Устанавливать новый насос нет смысла, так как поломка явно не в нем.
Ослабляете и снимаете ремень ГРМ.
Снимите маслоприемник.
Выкрутите все 6 болтов, которыми крепится корпус насоса к блоку двигателя

Обратите внимание на то, что под ними находятся шайбы. Не потеряйте их.
Теперь можно полностью снять масляный насос ВАЗ-2109.

Сборка осуществляется в обратной последовательности. Рекомендуется проверить совпадение меток на коленчатом и распределительном валах. Теперь вы знаете, как поменять масляный насос на ВАЗ-2109 (инжектор). На карбюраторных модификациях автомобилей все работы проводятся таким же точно образом.

Регулировка зажигания

В тех случаях, когда при обратной сборке вы забыли о метках или провернули вал, в результате чего поршень ушёл из ВМТ, то придётся достаточно много времени потратить на повторное выставление зажигания.

Перед тем, как приступить к работам, необходимо:

Полезный совет

ВАЖНО! Число оборотов мотора автомобиля должно лежать в диапазоне 820 – 900 об/мин

  • На холостом ходу провести установку угла опережения зажигания и его проверку.
  • Величина выставляемого угла 0 – 1 градус, считая от ВМТ. Последствиями неправильной установки зажигания станет перегрев двигателя и существенное снижение его мощности, а также возникновение детонации. Последняя приводит к ускоренному разрушению колец на цилиндрах и увеличению расхода топлива
  • Проводится регулировка, упомянутая выше, по шкале, размещающейся в специальном люке, предусмотренном в корпусе сцепления (резиновая заглушка должна быть снята). И по метке, нанесённой на маховик в заводских условиях

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

  • Заменить старый насос на новый;
  • Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.


С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.


Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки Требования
Диаметр посадочного гнезда ведомой шестерни Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.
Толщина привалочной стенки В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью
Толщина ведущей шестерни Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый
Толщина ведомой шестерни Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену
Осевой зазор ведущей шестерни Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра
Осевой зазор ведомой шестерни Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра
Состояние редукционного клапана и гнезда Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя
Пружина Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.


Ведомая шестерня

Замена трамблера и его частей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Местонахождение трамблера Располагается рядом с аккумуляторной батареей, на конце крышки головки блока цилиндров. Подробнее смотрите на фото ниже:

Когда менять трамблер? Он выходит из строя довольно редко, чаще всего замене подлежат детали трамблера, такие как бегунок, крышка трамблера и другие. Ниже представлен список неисправностей, возникающих у двигателя при выходе из строя трамблера либо его составных частей:

  • автомобиль начинает дергаться;
  • машина попросту не заводится;
  • потеря мощности у двигателя автомобиля, машина хуже едет;
  • увеличение расхода топлива у автомобиля.

Особенности фильтра

Чтобы определить причины наличия масла в фильтре, первым делом следует узнать про особенности его работы, функций.

Некоторые ошибочно полагают, что ВФ — это обычный расходник, который не требует особого внимания. Из-за этого проверка состояния воздушного фильтра проводится крайне редко. Порой это доходит до того, что при демонтаже элемента водители обнаруживают подобие старой грязной тряпки вместо фильтра.

Для эффективного сгорания топливовоздушной смеси в карбюраторном двигателе необходимо, чтобы количество воздуха превосходило количество топлива примерно в 15-20 раз.

Чтобы не допустить подобной неприятности, грозящей серьезными поломками двигателя, на ВАЗ 2109 устанавливают воздушный фильтр (ВФ). Помимо основной функции очистка, фильтр также выполняет роль глушителя и охладителя топлива.


Новенький фильтрующий элемент

Замена переднего сальника коленвала своими руками: способы

  1. Оправки для монтажа сальников.
  2. Полный комплект ключей.
  3. Молотки.
  4. Отвертки.
  5. Отрезок трубы или металлический диск, диаметр которого 90 миллиметров.

Быстрее, удобнее и легче менять передний сальник, который расположен у конца коленчатого вала, имеющего шестерню привода газораспределительного механизма. Чтобы его заменить, нужно выполнить такие мероприятия:

  1. Снимаем защиту мотора и крышку ремня газораспределительного механизма (ГРМ).
  2. Далее ставим поршень первого цилиндра в верхнюю мертвую точку на такт сжатия.
  3. Затем ослабляем и снимаем ремень ГРМ.
  4. Поднимаем домкратом и снимаем правое переднее колесо.
  5. Демонтируем шкив, после чего снимаем ремень привода генератора.
  6. При помощи двух отверток демонтируем шкив коленвала (сразу снимите шпонку).
  7. Сливаем моторное масло.
  8. Откручиваем масляный насос, где установлен сальник.
  9. С помощью отвертки извлекаем старый сальник.
  10. Далее на верстаке при помощи головки на «27» или насадки монтируем новый сальник.
  11. Производим сборку в обратном порядке.

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь.

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом если двигатель в плохом состоянии, эти подтеки сложно заметить.

Если масляные пятна (или же иные жирные следы) обнаружены спереди картера двигателя, следует убедиться в том, что система вентиляции картера исправна. Поскольку обычно причина этих загрязнений кроется в ее забитости или в каких-то проблемах со шлангами. Если с этими деталями все в порядке, скорее всего, дело в сальнике коленчатого вала.

Можно приступать к ремонту. Меняют сальник так: или быстро, или правильно. В первом случае манжету выковыривают и ставят новую без демонтажа масляного насоса, во втором — с полной разборкой, так, как предписано руководством по ремонту. Мы выбрали второй.

Вывешиваем правое переднее колесо и снимаем его. Сливаем масло из картера двигателя.

Слегка обстучав корпус маслонасоса, снимаем его вместе с сальником.

Внимание! Не забудьте удалить старую прокладку маслонасоса. Обычно она остается прилипшей к блоку цилиндров

Износ рабочей кромки сальника превысил 2 мм. Диагноз «недержание» полностью подтвердился.
Поддев отверткой, извлекаем сальник из крышки маслонасоса.

Сборку проводим в обратной последовательности.

Не забудьте смазать новый сальник моторным маслом. Сальник запрессовываем в крышку до упора, используя оправку подходящего диаметра, например торцевую головку. Кладем новую прокладку под маслонасос, обмазав ее с двух сторон герметиком (удобнее прилепить ее к блоку цилиндров).

Под масляный картер тоже устанавливаем новую прокладку, смазав ее с обеих сторон герметиком. После установки и натяжения зубчатого ремня проверяем совпадение установочных меток (фото 7). Осталось только залить моторное масло в двигатель.

Обычно сальники меняют из-за подтекания масла из-под сальников или при ремонте двигателя.

Замена переднего сальника коленчатого вала

Снимаем ремень привода газораспределительного механизма (см. «Проверка состояния и замена ремня привода газораспределительного механизма»).

1. Поддеваем отверткой зубчатый шкив коленчатого вала

2. Снимаем шкив с носка коленчатого вала

3. Извлекаем шпонку из паза коленчатого вала

4. Поддеваем отверткой сальник

5. Извлекаем сальник из корпуса масляного насоса

6. Наносим на рабочую кромку нового сальника слой моторного масла и запрессовываем сальник инструментальной головкой на 30 или отрезком подходящей трубы.

Дальнейшую сборку проводим в обратной последовательности.

autoruk.ru

Операцию следует производить с помощником. Такая работа, как замена сальника коленчатого вала на автомобиле ВАЗ 2109, достаточно длительный процесс и зависит от того, какой сальник меняется: передний или задний. Если первый, то это не настолько сложная операция, чего не скажешь о заднем элементе.

Замена сальника коленвала ВАЗ 2109 (2 способа):

  • на месте, без снятия масляного насоса в сборе;
  • со снятием насоса в сборе.

На что обращать внимание при проведении ремонта

При ремонте обязательно обратите внимание на крышку распределителя. Не должно быть никаких вмятин, трещин, сколов, пробоев, а также следов от окисления на контактах

В противном случае производите полную замену этого элемента. А также обратите внимание на графитовый стержень, который находится в центре крышки распределителя зажигания. Он должен спокойно перемещаться, под действием пружины возвращаться в исходное положение. От того, в каком состоянии находится крышка трамблера, напрямую зависит работа ДВС. Если имеется повреждение графитового контакта либо медных, проще заменить полностью крышку распределителя зажигания. В обратном порядке необходимо собрать весь трамблёр. Обратите внимание, что валик и все без исключения трущиеся элементы необходимо смазывать чистым моторным маслом. Но не стоит слишком много наносить смазки на эти элементы. Вот и все, проведение ремонта распределителя завершено, теперь его можно установить на место.

Влияет масло в трамблере на работу двигателя

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Мужики! Такая проблемка. Через место крепления трамблера к движку утекает масло. Исходя из этого есть вопросы:

1. как это вылечить? 2. геморно ли снимать трамблер? 3. можно ли после снятия трамблера обойтись без дальнейшей регулировки зажигания?

Кто сталкивался, расскажите плизз!

Скорее всего треснул маслоотражатель либо шайба или прокладка или чего там еще есть. Маслоотражатель пластмассовый такой, входит в ремкомплект трамблера. Лечение — замена. Снимаешь трамблер: Снимаешь крышку, откручиваешь низковольтный провод от трамблера. Откручиваешь гайку на 13, вынимаешь трамблер. Все.

Не вводи человека в заблуждение — это не классика, трамблер и привод другой.

По теме: сначала надо определить, откуда действительно течет масло, т.е. из-под самого трамблера (1) или из-под ? (забыл, как правильно называется, вроде корпус вспомогательных агрегатов) короче, к чему бензонасос прикручен (2). Если виноват сам трамблер, то делаем риску на его шкале, что бы поставить обратно также, и снимаем (3 гайки на 10 + ВВ провода + разъем). Снимаем резиновое уплотнительное колечко, меняем на заранее купленное и собираем все в обратном порядке. Трамблер на место можно вставить только в одном положении, не ошибешься! Если течет из-под (см. выше, вариант 2), то проделываем начало вар.1 и отсоединяем шланги подачи бензина. Затем ищем внутри (откуда вынули трамблер) болт под внутренний шестигранник (на сколько не помню) и отворачиваем его. Еще придется снять сам бензонасос (2 гайки на 13). Все чистим, протираем, меняем резиновое уплотнительное кольцо (почти такое же, как на трамблере) и собираем обратно, нанеся герметик по кругу уплотнительного кольца.

Источник

Ремонтные работы

Если вы обнаружили наличие масла в воздушном фильтре своего ВАЗ 2109, обязательно следует предпринять незамедлительные действия.

Игнорирование наличия масла в ВФ может привести к серьезным поломкам, вплоть до необходимости проведения капитального ремонта двигатель. Во сколько он обойдется, даже и представлять не хочется.

  1. Проверьте компрессию вашего мотора. Если с ней имеются проблемы, поршневые кольца или поршневая система износились, это можно определить по дыму синего или темного оттенка. Плюс постоянно будет падать уровень смазывающего вещества, то есть масла.
  2. Если проверка компрессии показала, что все хорошо, значит, можно вздохнуть с облегчением. Это говорит о том, что проблема не такая сложная.
  3. Вероятнее всего, забился фильтрующий элемент или закупорились шланги вывода картерных газов из картера. Ту придется поменять фильтр, промыть или заменить шланги вывода.

Самая главная рекомендация — это периодическая профилактика всех узлов двигателя и вспомогательных механизмов. Лучше предотвратить болезнь, нежели потом устранять ее последствия.

Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

5) Снимите держатель с двигателя автомобиля.

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Затем отверните правую гайку.

Установка: 1) В начале выверните два винта у крышки и снимите её.

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

3) Снимите крышку и замените её на новую.

Примечание! Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Замена бегунка:

1) Сначала снимаем крышку по инструкции, описанной выше.

2) Далее с вала снимите бегунок, потянув за него рукой.

Примечание! Бегунок на своё место устанавливается только в одно положение, когда прорезь на валу направлена в противоположную сторону от контакта!

Дополнительные материалы Ниже прикреплена ссылка на видеоролик с информацией по сегодняшней теме:

Арматурные работы

НАИМЕНОВАНИЕ РАБОТ ОТЕЧЕСТВЕННЫЕ ИНОМАРКИ
Замена бампера 01-07 1000 1500
Замена бампера 08-09 1000 1500
Замена бампера 2110 1000
Сборка и разборка двери 700 1200
Ремонт замка двери от 500 от 1000
Замена привода стеклоподъемника двери с разборкой 01-07 700 от 1000
Замена привода стеклоподъемника двери с разборкой 08-09 600 от 1000
Протяжка ВОЛГА 650
Протяжка НИВА 650
Протяжка Классика 600
Замена радиатора печки со снятием торпеды Классика 660 от 1200
Замена радиатора печки со снятием торпеды 08-09 1500 от 3500
Снять, установить торпеду 08-09 от 1500
Снять, установить торпеду Классика от 1500 3500
Установка защиты картера 200 450
Установка шторок все модели 270 420
Установка номерных знаков 2 шт. 180
Установка фаркопа 1700 2500-4000
Замена лобового стекла ВОЛГА 1000
Замена лобового стекла 08-09 800
Замена лобового стекла 01-07 800
Вклейка стекла 1500 от 1800
Боковое стекло 1000 800-1500
Шумоизоляция салона (с материалом) 40000
Шумоизоляция пола 15000
Шумоизоляция дверей 10000
Шумоизоляция задних арок 10000
Шумоизоляция потолка 6000
Шумоизоляция багажника 7000
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автовиртуоз
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
