Как проверить пружины подвески автомобиля? правильная проверка состояния пружин подвески

Варианты диагностики

1. Аварийная (экстренная) – когда при эксплуатации авто уже отчетливо слышен стук и лязганье в ходовой части, посторонний стук при повороте руля. Машина ведет себя неустойчиво на большой скорости, дает сильный крен на поворотах, «прыгает» на ямах. В момент торможения авто ведет в сторону, а при наборе скорости тянет в сторону руль. То есть, «ходовая» настолько изношена, что эксплуатация автомобиля становится некомфортной и небезопасной.
2. Плановая – когда диагностика «ходовой» запланирована на определенное время и проводится независимо от состояния автомобиля. Например, межсезонный диагностический осмотр, перед началом зимы или лета.
3. Предпокупочная – диагностика ходовой части подержанного автомобиля перед его покупкой.

Восстановление пружин

Теперь о процедуре восстановления пружин подробнее. Если вы решили вернуть пружине былую упругость электрохимическим методом, то вам понадобится токарный станок. В начале работы в его патрон нужно установить оправку, позже на ней хомутиком закрепляем пружину. Оправку с деформирующим роликом помещаем в резцедержатель станка. Затем на направляющую станину крепим стойки с раздвижным роликом и плотно соединяем их с суппортами токарного станка. После этого немного поджимаем оправку, на которую заранее следует установить пружину.

Реставрация термохимическим способом требует больше времени, умений и навыков. Итак, в самом начале необходимо поставить пружину в тиски и сжать ее до такой степени плотно, чтобы витки соприкоснулись между собой. После нужно подать через нее электрический ток, 200-400 А будет достаточно, работы в подобном режиме хватит и 20-20 секунд. Если вы не уверены, что силы тока достаточно для нагревания пружины, то в этом можно убедиться визуально – металл должен покраснеть.

И вот, наша пружина нагрелась до нужной температуры, теперь следует прекратить подавать ток и начать медленно разжимать тиски. Как только она удлинилась до предела необходимо зафиксировать ее торцевые окончания, после чего постараться растянуть ее еще немного. Запомните: на описываемую процедуру вам должно потребоваться не менее минуты. После проведенной операции пружину следует закалить, поместив ее в ванну с маслом, для этой цели рекомендуем применять масло из серии АС-8.

Вот такими нехитрыми методами можно постараться вернуть к жизни уставшие пружины, подарив автомобилю былую мягкость и упругость. Однако пружины не только даруют комфорт, как это было сказано выше, но и играют важную роль в формировании дорожного просвета. Так, если вам необходимо сделать свой автомобиль более проходимым, вы можете установить проставки между пружинами, добавив тем самым клиренсу несколько сантиметров. Если же вы предпочитаете пузотерки (извините за выражение, но низкие автомобили именно таковыми и слывут), то достичь поставленной цели можно с помощью нехитрых манипуляций с этими же самыми пружинами. Однако в любом случае, чтобы вы не делали с пружинами, какие бы задачи перед собой и своим железным конем не ставили, помните: любое вмешательство в конструкцию автомобиля влечет за собой негативные последствия. Таким образом, приняв решение изменить клиренс, поменять пружины или сделать что-нибудь другое в этом ключе, знайте: после подобных процедур во избежание возникновения неприятностей во время поездок вам придется чаще заезжать на СТО для диагностики подвески, хотя, вы можете осуществить ее своими силами. В любом случае, прежде чем, принимать такие ответственные решения несколько раз подумайте, стоит ли игра свеч!

Главная →

Своими руками →

Диагностика и ремонт рычагов передней подвески

Рычаги подвески могут быть разными по конструкции – с запрессованными в них сайлент-блоками или с шаровыми опорами. На некоторых рычаги опоры устанавливаются на заклепках, на других крепятся гайками с болтами. Как правило, рычаги передней подвески к балке крепятся через салент-блоки, которые обеспечивают мягкую работу подвески.

Со временем салент-блоки (металло-резиновые втулки) изнашиваются, и в соединениях появляется люфт, который сопровождается стуком в подвеске. Диагностируются втулки рычагов так же, как и шаровые опоры, и при обнаружении люфтов в них требуют замены. Следует отметить, что перепрессовать втулки можно не на всех рычагах – на некоторых моделях авто эти детали меняются только полностью в сборе. Еще одна довольно частая причина замены рычагов – деформация этих деталей при наезде на препятствие или при аварии.

Рекомендации

Для нормальной работы подвески и своевременного выявления неисправностей необходимо проводить диагностику раз в 6 месяцев. При агрессивной манере вождения этот срок сокращается.

Для облегчения проведения диагностики подвески соблюдают несколько правил:

1. Организовывают дополнительное освещение. Так удается рассмотреть все части. Чтобы освободить обе руки, фонарь подвешивают или устанавливают на поверхность.
2. Загрязнения с элементов подвески могут попасть в глаза. В целях безопасности используют индивидуальные средства защиты (очки, перчатки и т. д.).
3. После поднятия транспортного средства на домкрате устанавливают специализированный упоры.
4. Перед осмотром эластичных элементов очищают их от загрязнений. Так удается тщательно осмотреть поверхность на предмет повреждений.

Автомобилист может провести диагностику подвески автомобиля в бытовых условиях. Для этого не требуется наличия специализированного оборудования и приспособлений. Несколько простых правил помогают облегчить процедуру.

Смотрите в видео о проверке подвески автомобиля, диагностике своими руками:

Диагностика подвески автомобиля своими силами » АвтоНоватор

Подвеска автомобиля – это одна из многострадальных систем авто, особенно с учетом состояния отечественных дорого. Выполняя свою основную функцию – соединительное звено между кузовом автомобиля и дорогой, подвеска испытывает интенсивные нагрузки. Именно поэтому наиболее часто из строя выходят детали, составляющие подвеску. Конструктивно подвеска автомобиля входит в систему шасси авто.

Как проводится первичная диагностика подвески автомобиля

Как правило, большее внимание уделяется передней подвеске авто, так как именно впереди сосредоточены основные детали, узлы и механизмы подвески, отвечающие за управление. Диагностика подвески автомобиля должна проводится водителем систематически

И для того, чтобы проводить первичную диагностику подвески совершенно не обязательно загонять машину на диагностический стенд. Диагностика подвески автомобиля вполне выполнима с использованием слуха и визуально.

Наиболее часто выходящие из строя детали подвески

• Амортизаторы. Во время движения не должен издавать никаких звуков. Колебания кузова гасятся практически моментально. При остановке осматриваются амортизационные стойки на наличие подтеков. Их, естественно не должно быть. При первых признаках неисправности необходимо приступать к ремонту или замене амортизаторов.
• Пружины. Их диагностика проводится по положению кузова. Низкая посадка, значит пружины изношены. Либо невозможно сделать правильный развал-схождение.
• Шаровые в «народном» лексиконе, а на самом деле – шаровые опоры, сайлент-блоки с нижними рычагами, а также верхние опоры подвески с подшипниками, об их детальной диагностике чуть ниже и подробнее.
• Опоры и тяги стабилизатора диагностируются руками раскачкой с усилием и проводится их визуальный осмотр.
• Выход из строя рулевой рейки явление не такое уж и частое. Вы сразу можете понять о ее неисправности по стуку и появившемуся люфту. Эту неисправность желательно устранять не откладывая в «долгий ящик».
• Рулевые тяги и наконечники не должны иметь люфта. Их проверка производится поворотами колеса руками с одновременным контролем рукой же тяг.
• Рулевой карданчик имеет два показателя неисправности: либо люфт, либо проворот с усилием.
• Подшипник ступицы проверяется на слух, он не должен гудеть во время раскрутки колеса на вывешенном автомобиле. Второй вариант – взявшись за верхнюю точку вывешенного колеса движениями от себя – к себе.
• ШРУС (шарнир равных угловых скоростей) издаёт в неисправном состоянии характерный хруст, треск при движении в повороте.

Как проверить подвеску автомобиля

Диагностика подвески автомобиля своими силами производится с помощником.

Когда машина стоит на колесах: произвести раскачку авто за крышу поперечно, при этом вы поочередно обхватывая детали пальцами проверяете наличие люфта в стойках и втулках стабилизаторов. Люфт будет ощутим в виде характерного щелчка.

Следующий шаг – равномерное покачивание руля вправо — влево. В это время проверяем люфт в рулевых наконечниках

Проверка шаровых опор производится в вывешенном состоянии при помощи монтировки. Подсовывается монтажка под колесо и покачиваем его вверх-вниз. Если в шаровой есть люфт, то он прощупывается.

При проведении диагностики нелишним будет произвести динаметрическим ключом болтов подвески в соответствии со схемой автомобиля. И ещё одна рекомендация. Прежде чем начать диагностику подвески автомобиля, проверьте все резино-технические изделия (пыльники). При явном внешнем разрушении их необходимо заменить.

Удачи вам, любители своего автомобиля.

Из всех творений рук человеческих автомобиль больше всего похож на живое существо.

carnovato.ru

Диагностика тормозной системы

Диагностика амортизаторов на стенде штука скучная, не особо разгуляешься, зато проверка тормозной системы куда более информативна. Под «раздачу» попадают передняя ось, задняя и стояночный тормоз. Для первых двух выдаётся три информационных экрана:

• общее состояние оси;
• график тормозной силы;
• график усилия на педали.

Для стояночного тормоза в силу понятных причин последний пункт отсутствует.

Результат диагностики тормозной системы передней оси вполне благонадёжный, даже не смотря на красное число 21 – печально, конечно, но терпимо.

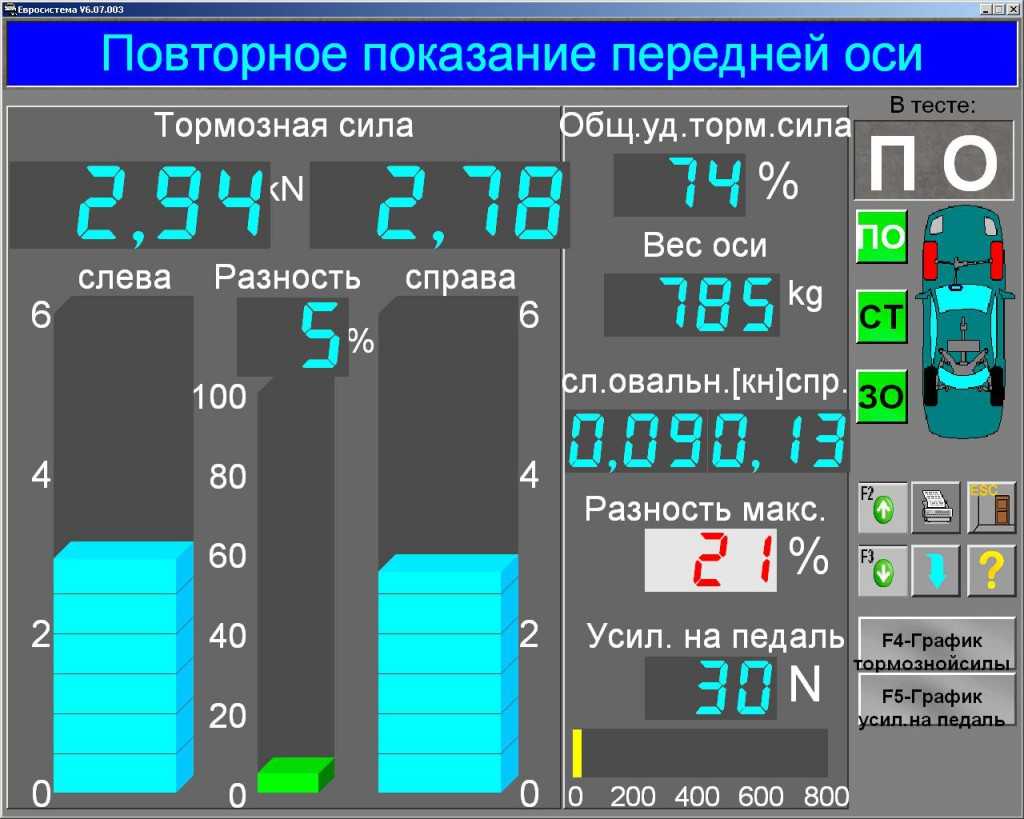

Передняя тормозная система Додж Калибр

Двадцать один процент в данном случае это максимальный разброс тормозного усилия между осями при допустимом значении в двадцать. На графике достаточно хорошо видно, что при максимально достигаемом усилии почти в три килоьютона, разбаланс наступает в начальной фазе нажатия на педаль при усилии в половину килоньютона.

Человеческим языком это значит, что переднее левое колесо при слабом нажатии на педаль тормозит сильнее правого, после чего разница между ними нивелируется, что подветрждается графиком усилия на тормозной педали. Овальность тормозных дисков в норме и не превышает пороговую величину в 20%, при которой уже явно ощущается биение при активном торможении.

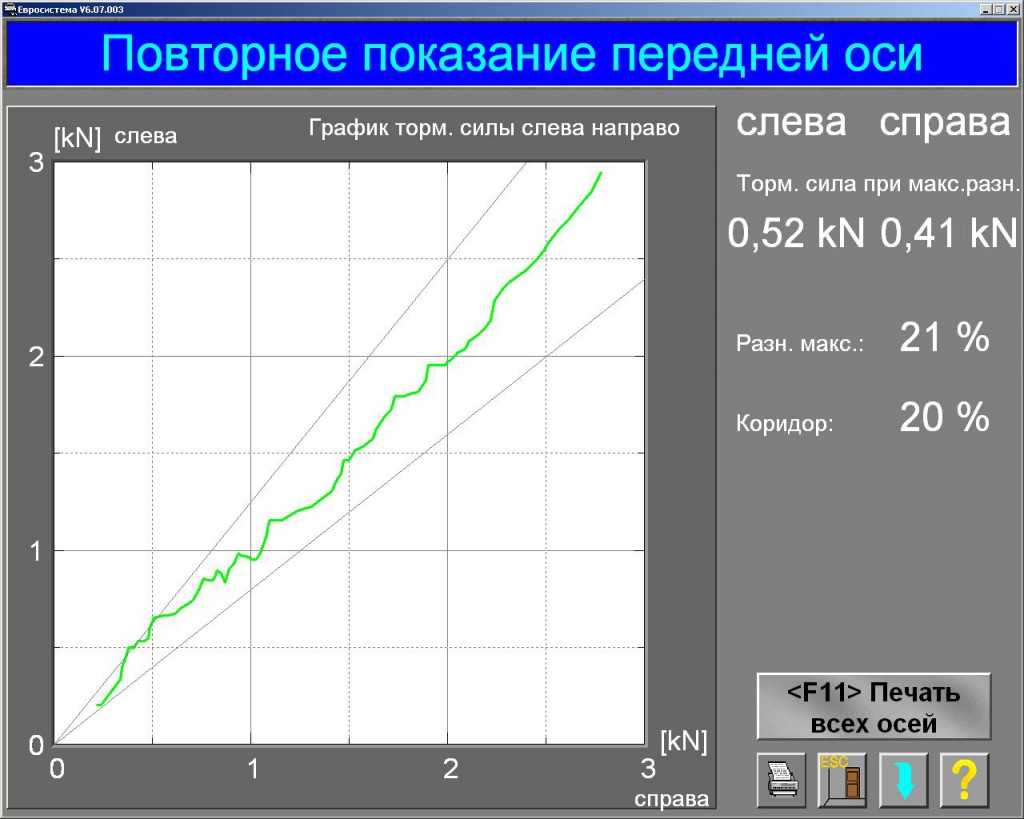

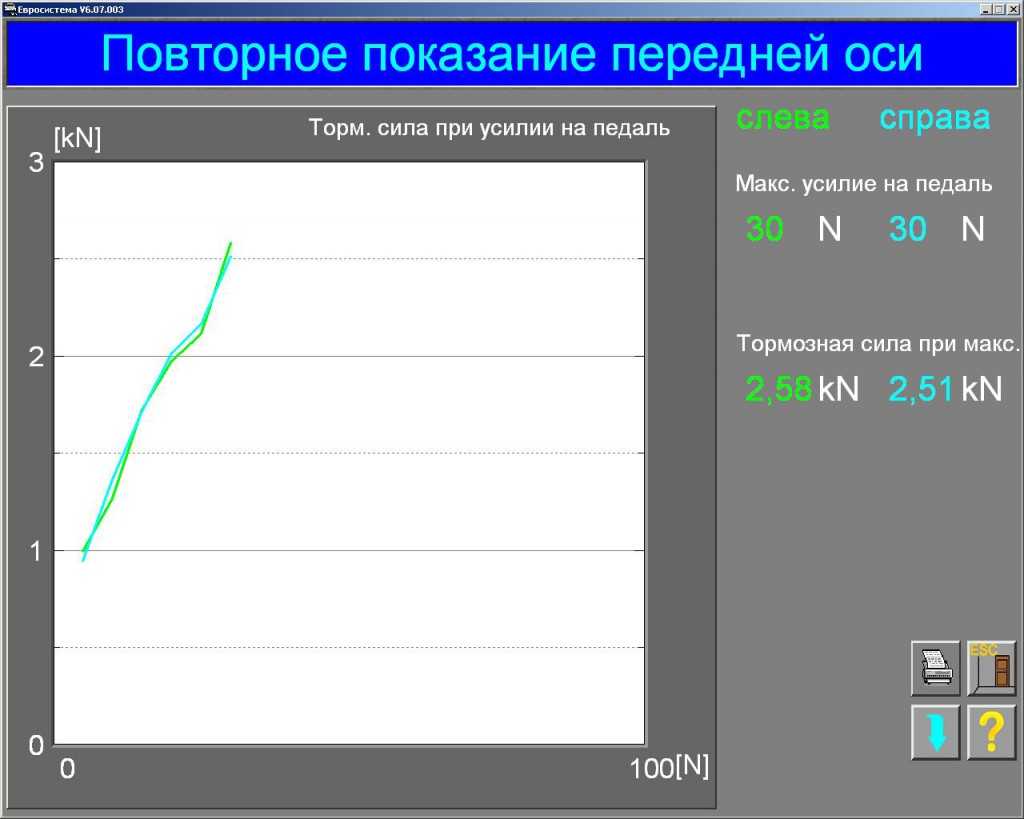

Тормозная сила передней осиУсилие на педали для передней оси

Задняя ось нас разочаровывает и опять слева: овальность диска близка к критическим 25%, разница между усилиями в пике составляет 58% против положенных двадцати.

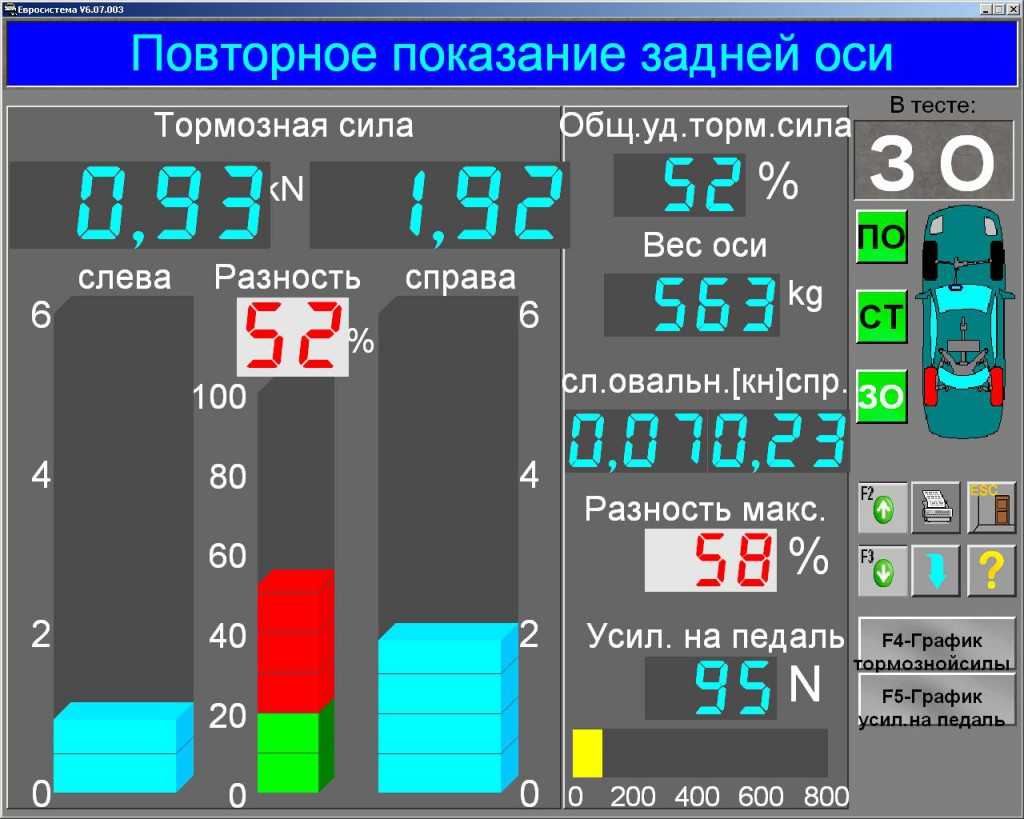

Задняя тормозная система Додж Калибр

Правое заднее колесо хоть и работает, но рывками, при торможении есть риск увода автомобиля вправо за счёт расторможенного заднего левого колеса – достаточное основание для проверки в первую очередь состояния направляющих и цилиндра тормозного суппорта.

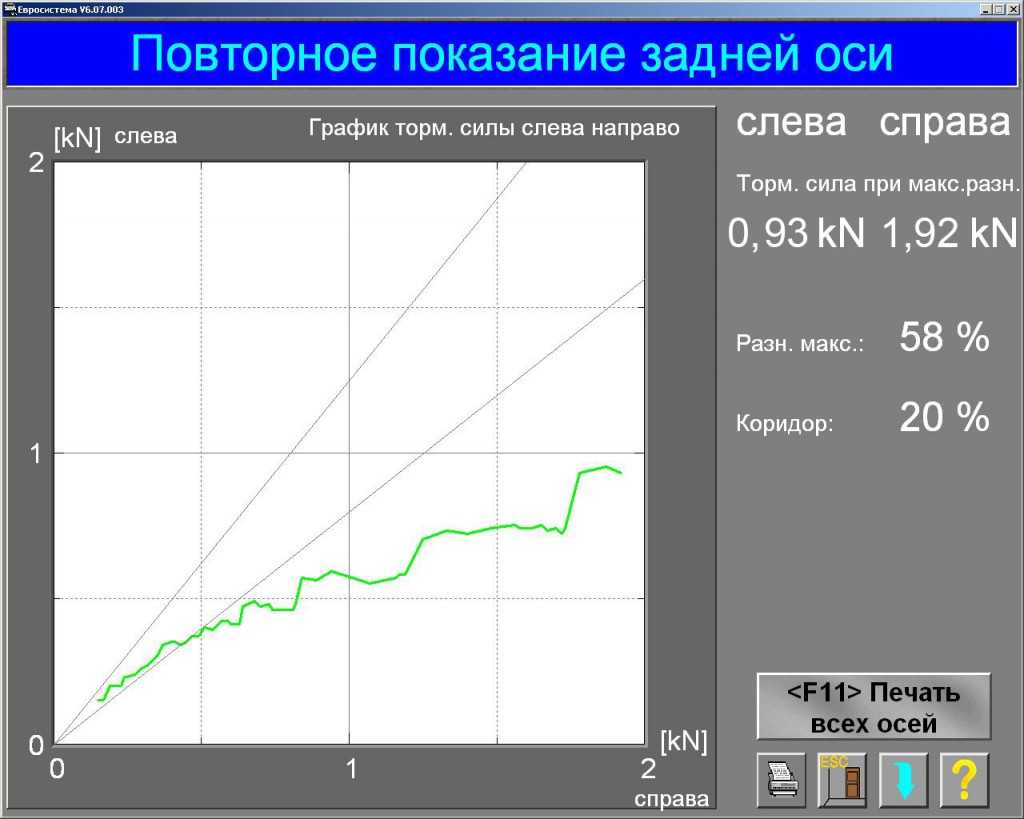

Тормозная сила задней осиУсилие на педали для задней оси

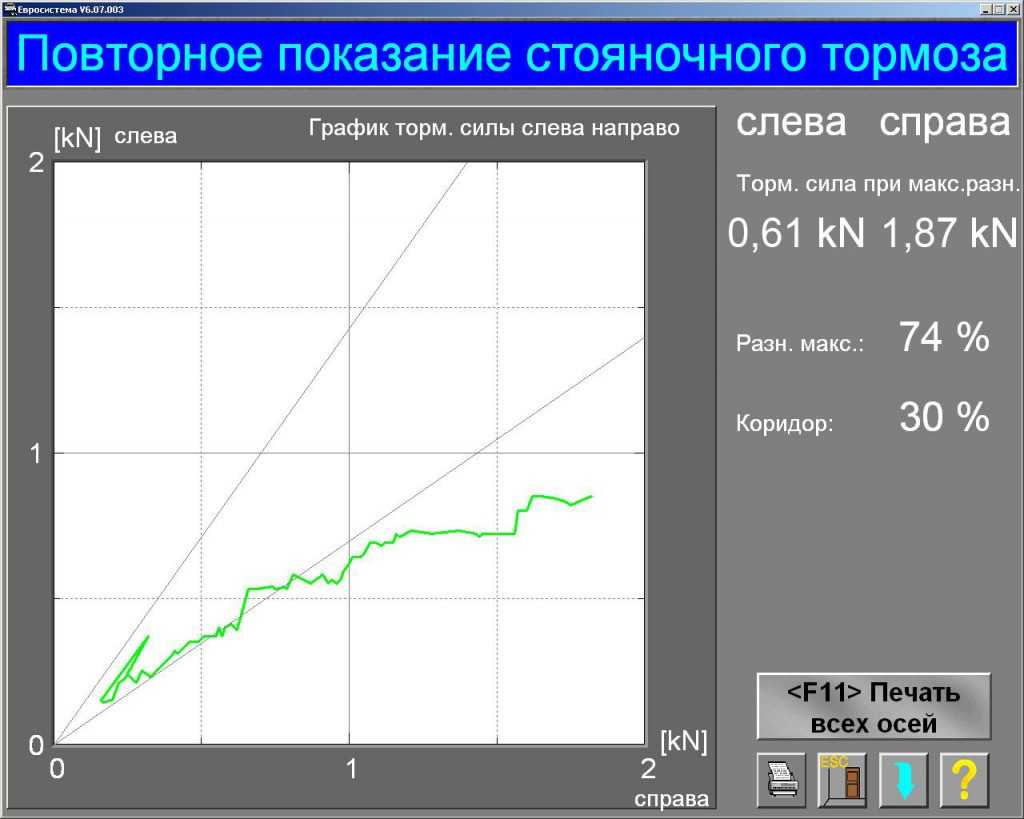

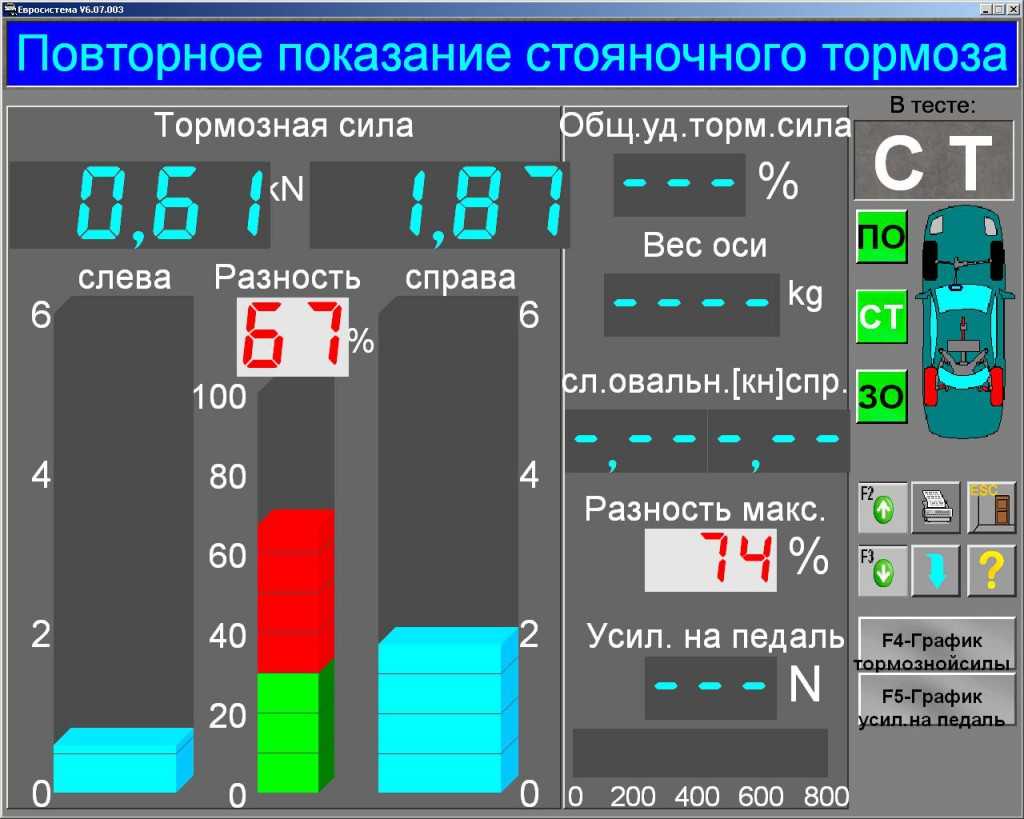

Картину завершает стояночный тормоз с ещё более удручающими показателями.Стояночный тормоз Додж Калибр

Левое заднее колесо какую-то работу, конечно выполняет, но по факту машину в таком состоянии лучше не эксплуатировать.Левое заднее колесо почти не тормозит

Казалось бы, диагностика на стенде однозначно указывает на серьёзные проблемы с задней тормозной системой, устранение которых может вылиться в ощутимую сумму, а по факту сзади у нас установлены барабаны, которые достаточно было просто отрегулировать. Это как раз тот вариант, когда можно долго крутить колёса и не найти ответ, но достаточно заехать на роликовый стенд и всё становится ясно.

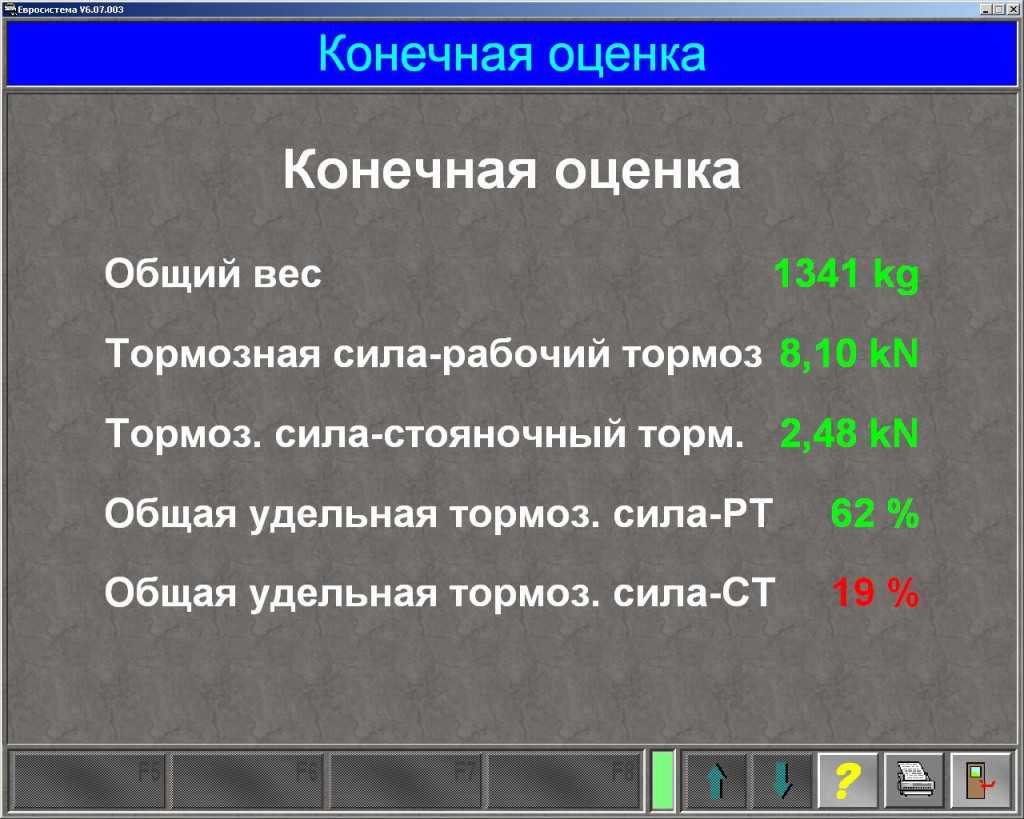

Результаты диагностики тормозной системы

Общая картина тем не менее достаточно оптимистичная: суммарное тормозное усилие 62% при минимуме допустимого в 53%, а стояночный тормоз всего 19% при минимуме в 25%, что устраняется в нашем случае путём разведения барабанных колодок.

Диагностика и замена амортизаторов

Амортизаторы в автомобиле предназначены гасить вертикальные колебания, без них автомобиль будет сильно раскачиваться при прохождении неровных участков дороги. Неисправный амортизатор может проявлять себя по-разному:

• при заклинившем амортизаторном штоке автомобиль будет очень жестко ехать по дороге;
• если амортизатор потеряет упругость, машину будет сильно раскачивать на дороге вверх и вниз.

В любом случае с плохими амортизаторами ездить нельзя:

• при раскачивании авто заметно ухудшается управляемость транспортного средства, увеличивается тормозной путь;
• если амортизатор заклинит, машина будет ехать очень жестко, «соберет» все кочки на дороге, в салоне пассажиры почувствуют удары подвески.

Диагностику амортизаторов сделать несложно, достаточно поставить машину на ровную площадку и попробовать раскачать ее вверх-вниз. Если кузов при раскачке сразу гасит колебания, то, скорее всего, детали в порядке. Когда авто продолжает некоторое время раскачиваться, вероятно, амортизаторы не выполняют свою функцию – они не имеют необходимой упругости. Убедиться в правильности диагностики можно внешним осмотром этих деталей – если неисправны амортизаторы, в районе штока будут заметны следы масла.

Амортизаторы ремонтируют очень редко, так как стоят они в основном недорого, и меняются довольно просто, но многое зависит от типа подвески. Очень легко провести замену этих деталей на заднеприводных автомобилях, таких как ВАЗ-классика или Волга – для этого нужно отвернуть гайки крепления сверху и снизу и демонтировать устройство. На переднеприводных автомобилях замена производится чуть сложнее – приходится отсоединять амортизаторную стойку от поворотного кулака, а также снимать пружину.

Задняя подвеска – это тоже важно

Задняя подвеска тоже играет важную роль, но для переднеприводных моделей она второстепенна. Но это не значит, что в ней не может быть проблем, повреждений, неисправностей. Эта система не меньше, чем передняя, страдает от движения по плохим дорогам.

После того как диагностика передней подвески будет закончена, приступите к проверке системы сзади. Здесь следует провести тот же комплекс мероприятий. Процесс займет меньше времени, потому что здесь отсутствуют элементы управления. Соблюдая все пункты, вы сможете провести диагностику самостоятельно и не платить без надобности лишние деньги на СТО.

К каким последствиям приводит неисправный амортизатор?

Амортизаторы (демпферы) – это устройства, которые служат для гашения колебаний во время движения авто (демпфирования) методом превращения механической энергии в тепловую. Амортизаторы действуют в комплексе с такими элементами подвески автомобиля, как: рессоры, пружины, торсионные валы, подушки и т.д.

Диагностика амортизаторов должна проводиться водителем систематически. Для чего, — спросите вы, ведь ТО пройдено, и все было нормально. К сожалению, как и всё в этом мире, амортизаторы имеют свойство выходить из строя. И чем быстрее водитель заметит неисправность амортизатора, тем меньше затем денег уйдет на восстановление последствий.

Самое главное, чтобы вы помнили, что систематическая проверка амортизаторов самостоятельно занимает пару минут, и может избавить вас от неприятностей с другими системами авто.

• Неисправный амортизатор в комплексе с дисбалансом колеса (вы ведь понимаете, что идеального баланса просто не может быть) приводит к интенсивному и быстрому износу шины. Прибавьте сюда разбитые ступичные подшипники, уточните стоимость шины и подшипников – цифра вашему бюджету не понравится.
• Неисправный амортизатор приводит к тому, что остальные детали подвески выходят из строя. Ведь подвеска рассчитана на работу всех элементов в комплексе. Например, через несколько тысяч км. из строя может выйти опорный подшипник стойки.
• Исправность амортизатора напрямую действует на ресурс работы тормозной системы, в частности тормозных дисков и колодок. Если вы не заинтересованы в проведении ремонта тормозных дисков, то своевременная диагностика амортизаторов поможет отодвинуть эту процедуру.
• Неисправный амортизатор – это увеличение тормозного пути, а значит, несколько лишних метров могут привести к аварии. И здесь считать, не пересчитать – свой ремонт кузова  и … даже думать об этом не надо. А надо всего лишь вовремя проводить проверку амортизаторов.

Наиболее часто выходящие из строя детали подвески

• Амортизаторы. Во время движения не должен издавать никаких звуков. Колебания кузова гасятся практически моментально. При остановке осматриваются амортизационные стойки на наличие подтеков. Их, естественно не должно быть. При первых признаках неисправности необходимо приступать к ремонту или замене амортизаторов.
• Пружины. Их диагностика проводится по положению кузова. Низкая посадка, значит пружины изношены. Либо невозможно сделать правильный развал-схождение.
• Шаровые в «народном» лексиконе, а на самом деле – шаровые опоры, сайлент-блоки с нижними рычагами, а также верхние опоры подвески с подшипниками, об их детальной диагностике чуть ниже и подробнее.
• Опоры и тяги стабилизатора диагностируются руками раскачкой с усилием и проводится их визуальный осмотр.
• Выход из строя рулевой рейки явление не такое уж и частое. Вы сразу можете понять о ее неисправности по стуку и появившемуся люфту. Эту неисправность желательно устранять не откладывая в «долгий ящик».
• Рулевые тяги и наконечники не должны иметь люфта. Их проверка производится поворотами колеса руками с одновременным контролем рукой же тяг.
• Рулевой карданчик имеет два показателя неисправности: либо люфт, либо проворот с усилием.
• Подшипник ступицы проверяется на слух, он не должен гудеть во время раскрутки колеса на вывешенном автомобиле. Второй вариант – взявшись за верхнюю точку вывешенного колеса движениями от себя – к себе.
• ШРУС (шарнир равных угловых скоростей) издаёт в неисправном состоянии характерный хруст, треск при движении в повороте.

Порядок проведения диагностики подвески автомобиля на вибростенде

Тестирование подвески подразумевает пошаговое обследование каждой ее составляющей. Обычно диагностика начинается с передней части автомобиля, так как передняя подвеска более сложно устроена и испытывает бо́льшую нагрузку во время движения. Существует несколько этапов проведения визуальной и компьютерной диагностики ходовой при помощи вибростенда:

• общее обследование узлов подвески;
• диагностика амортизаторов и пружин;
• изучение шаровых опор;
• тестирование стабилизаторов;
• проверка подвески при помощи компьютеризированного стенда.

Данные, полученные в результате теста, сравниваются со стандартами. Таким образом вскрываются нарушения в работе отдельных узлов ходовой. Высокая точность определения неисправностей достигается благодаря сравнению измеренных значений с эталонами для конкретной модели автомобиля.

Что невозможно диагностировать самостоятельно в подвеске?

Существуют детали подвески автомобиля, которые невозможно диагностировать самостоятельно. Часто даже при детальном осмотре каждого элемента очень сложно подыскать необходимые неполадки. Это не означает, что можно продолжать эксплуатировать автомобиль, не обращая внимания на стук. Особенно стоит обратиться на сервис, если стук усиливается, его появление учащается. В таком случае могут быть виновны следующие детали:

• непосредственно стойки, которые вышли из строя, проверить это практически невозможно, разве что при визуальном осмотре вы увидите потекшее масло на стойках;
• шаровая опора — ее просто невозможно проверить во время визуального осмотра машины, поэтому приходится проводить проверку уже при разборе деталей ходовой части;
• тормозная система, которая скрыта достаточно далеко от глаз водителя и обладает довольно сложной конструкцией, так что ремонтировать ее самостоятельно не стоит;
• опорные подшипники — крайне сложно определить, что именно они виноваты в том, что ваш автомобиль стучит на неровностях или при повороте, это сложная деталь подвески;
• стабилизаторы и прочие важные элементы подвески, которые можно проверить только на втулках, сами механизмы проверить достаточно сложно, для этого придется ехать на СТО.

На хорошем сервисе вам проведут надежный осмотр каждой детали, сделают профессиональные выводы. Но речь идет только о сложных вещах, которые реально оказываются неприятными для владельца автомобиля. Можно использовать самые разные особенности диагностики, но использование рук мастера сложно заменить чем-либо другим. При обнаружении сложной неполадки стоит сразу же устранить проблему и установить качественные детали. Предлагаем посмотреть небольшое видео с диагностикой подвески и привычными действиями для данного процесса:

Компьютерная диагностика

Когда дело касается бортового компьютера все мы смотрим в сторону автосервисов, но стоит ли переплачивать? Имея даже знания ПК на уровне пользователя, вы сможете проверить многие системы автомобиля, включая управления двигателем. Для этого нужно всего лишь найти специальный разъем для подключения ноутбука или другого гаджета (под рулевой рейкой). Специальный адаптер для диагностики соединит ПК с бортовым компьютером, он совместим с любой моделью ВАЗ. Установив программное обеспечение (диск в комплекте к кабелю), вы получите эффективные средства для компьютерной диагностики, той самой, которую вам предлагают профессионалы.

Ниже на видео, можно получить подробную информацию об использовании и возможностях такого USB-кабеля. У меня же на этом все, до скорого!

Как работает многорычажная задняя подвеска?

Стандартная комплектация включает в себя верхний, передний нижний и задний нижний рычаги. Передачу передних поперечных усилий осуществляет верхний рычаг, он же служит для соединения колесной опоры с подрамником. На задний нижний рычаг приходится значительная часть веса кузова автомобиля, передающаяся через пружину.

Продольный рычаг удерживает колеса в направлении продольной оси, крепление к кузову осуществляется при помощи опоры. Противоположный край рычага соединяется с опорой ступицы. На этом элементе располагаются подшипники и крепежи колес. Амортизаторы и пружины в большинстве случаев устанавливаются раздельно.

Для снижения угла крена автомобиля при прохождении поворота в многорычажной подвеске используется стабилизатор поперечной устойчивости. Крепится он при помощи резиновых опор, а специальные тяги соединяют штанги с опорами ступиц. Как и любой другой узел автомобиля, независимая многорычажная подвеска требует ухода и своевременного ремонта.

https://youtube.com/watch?v=so7F6nOyrUg

Свист и стук под капотом автомобиля

Не упускайте из внимания любой появившийся шум, стук или звук в авто, ведь они могут многое рассказать о созревшей проблеме. Сейчас мы с вами попытаемся классифицировать звуки и описать поломки, о которых они сигнализируют.

Если под капотом появился свист, то следует исследовать ремень генератора, возможно, он ослаб, тогда достаточно будет его лишь подтянуть, если же он выработался, то неизбежна его замена, кстати, устранить эту проблему вы можете своими руками, как это сделать мы уже писали, поэтому повторяться не будем. Если свист после проделанных процедур не исчез, то не поленитесь проверить все остальные ремни, находящиеся в подкапотном пространстве.

Намного опаснее выше описанной проблемы является появление стука под капотом, напоминающего перекатывание металлических шариков. Обычно это говорит о нарушении процесса сгорания топливной смеси, возникающем в результате использования топлива низкого качества. Как только появился подобный стук, незамедлительно смените АЗС и впредь заливайте в автомобиль только высокооктановое топливо, в противном случае вам не избежать дорогостоящего ремонта.

Еще одной причиной появления стуков под капотом являются отложения в камере сгорания. Чтобы устранить эту проблему придется прибегнуть к помощи средств-очистителей, купить которые можно практически в любом автомагазине. Если стук не прекращается после прочистки, тогда, возможно, причины стука более серьезные. Однако хочется вас успокоить, если шум слышен только при разгоне или при подъеме, то не стоит паниковать и торопиться на СТО, это вполне допустимый стук. Если из-под капота доносятся ритмичные постукивания или биения, усиливающиеся прямо пропорционально оборотам двигателя, это вероятнее всего сообщает о вероятности нарушений регулировки клапанного механизма. Помимо этого подобный стук может быть вызван низким уровнем масла в двигателе. Начать диагностику и устранение проблемы необходимо именно с проверки уровня масла, при необходимости долейте масла, а еще лучше замените его, к тому же это можно легко и быстро сделать своими руками, а потом уже можете приступать к более решительным мерам, и желательно в этом случае прибегнуть к помощи специалистов.
