Renault logan автомат мой третий по счету

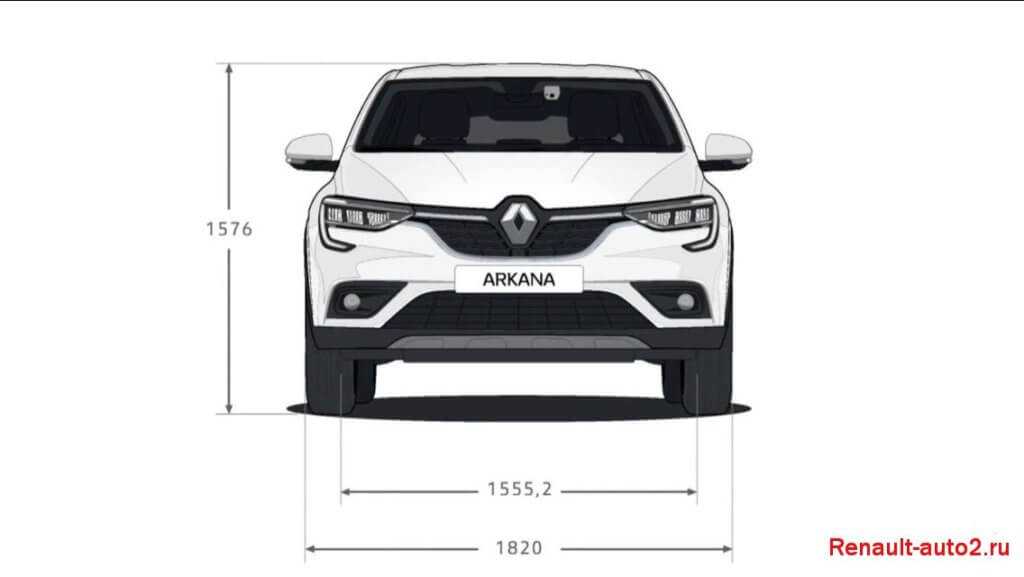

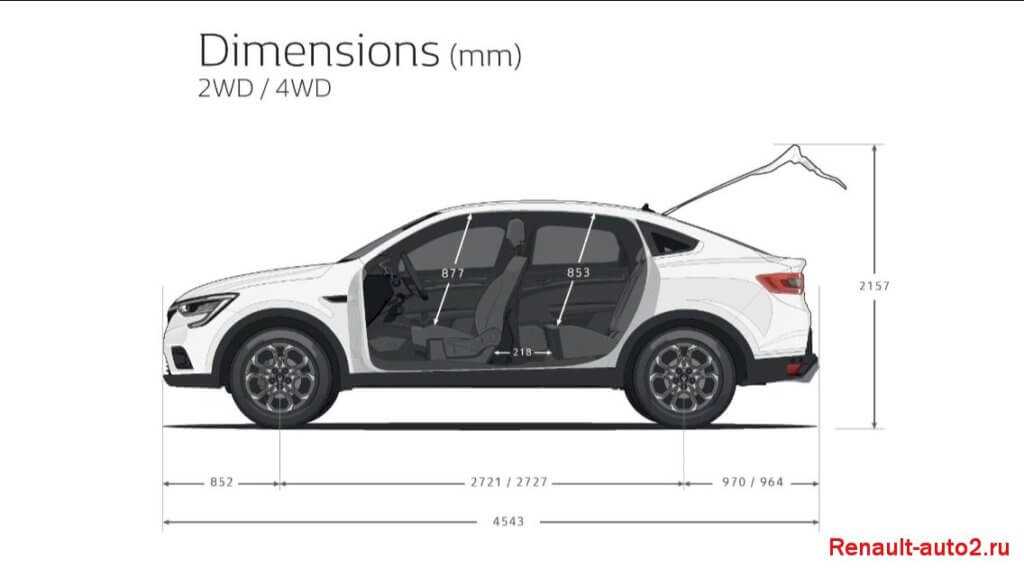

Габариты автомобиля и колесная база

Кроссовер относится к классу С (согласно европейской классификации).

Общая длина машины составляет 4545 мм.
Колесная база кроссовера находится в пределах 2721 мм.
Общая высота автомобиля составляет 1565 мм.
По ширине Аркана вкладывается в 1820 мм без учета боковых зеркал.

Перечисленные характеристики являются оптимальными для городского автомобиля, что позволит владельцу с удобством занимать парковочные места или передвигаться в ограниченном пространстве.

Общая ширина кузова с зеркалами составляет 2047 мм. При необходимости зеркала можно сложить, что предоставит дополнительные сантиметры для тесной парковки. Колесная база 2,72 м является достаточно большой.

Для автомобиля данного уровня такие параметры позволяют добиться необходимой плавности хода в городе. На легком бездорожье колесной базы с относительно короткими свесами будет достаточно, чтобы преодолевать незначительные препятствия без ущерба для кузова.

Какая КПП установлена на Рено Логан

Рено Сандеро Степвей выпускается с 2011 года. Автомобиль переднеприводный с бензиновыми 8 и 16-клапанным двигателями объёмом 1,6 л. Выбор мощностей небольшой, зато трансмиссия представлена всеми типами.

1 поколение, 2011— 2014 84 МКПП

103 АКПП

2 поколение,

82/102/113 МКПП

102 АКПП

82 Робот

Рестайлинг,

82/113 МКПП

102 АКПП

113 Вариатор

В качестве механики в Sandero Stepway с двигателями 82, 84, 102, 113 л.с. Renault предлагает 5-ступенчатую коробку JH5. Трансмиссия выдерживает крутящий момент до 200 Н×мм. При правильной эксплуатации ресурс МКПП достигает 500 000 км. Основные проблемы: заедание передач, течь сальников.

В Рено Сандеро Степвей с двигателем 102, 103 л. с. устанавливают французскую DP2. Автомат является улучшенной версией DP0, созданной на базе немецкой 01М. На фоне новых 8-ступенчатых агрегатов автомат ДП2 выглядит устаревшим.

Трансмиссию выбирают исходя из назначения автомобиля. Для движения по городу в режиме «старт — стоп», на ровной трассе подойдут робот или вариатор с плавным переключением передач, малым расходом топлива. Если нужна проходимость, предполагается буксирование тяжёлых прицепов, выбирают машину с механикой. Рено Сандеро с коробкой автомат — среднее решение.

Робот устанавливали в Sandero Stepway c двигателем 82 л. с. Водители отзываются о работе Easy’R в большинстве негативно из-за медленного разгона и постоянных ошибок электроники.

Рено Сандеро с вариатором считается перспективным направлением. CVT устанавливается с ниссановским двигателем HR16DE мощностью 113 л. с. Водители отмечают, что коробка отзывчивая, стартует на светофоре резко и легко. Вариатор не шумит. Средний расход топлива — 6,7 л/100 км. Клиренс Рено Сандеро с вариатором ниже на 25 мм из-за увеличенных габаритов коробки. Из недостатков выделяют: дорогой ремонт, высокое требование к чистоте масла.

«Классический» автомат DP2 — это проверенная временем модель. Коробка склонна к перегреву и капризна к типу масла. Признает только родное Elf Renaultmatic D3 Syn. Автомат не снабжён спортивным режимом, но может переходить на ручное управление. При правильной эксплуатации пройдет до капремонта 200 000 км.

Модель	Год выпуска	Тип привода	Модификация
Renault Logan	2004	Передний	AW55-50SN
Renault Logan	2008	Передний	4HP20
Renault Logan	2011	Передний	TF-80SC — 81SC
Renault Logan	2015	Передний	JF613E
Рено Логан Степвей Сити	2016	Передний	4HP20
Рено Логан Степвей Сити	2016	Передний	JF011E (CVT)

Ремонт АКПП Renault Sandero

Ремонт автомата DP2 хорошо изучен. Запчасти и ремкомплекты легкодоступны. Для ремонта коробки передач Рено Сандеро Степвей понадобится набор инструмента, диагностического оборудования, теоретической подготовки о строении и особенностях АКПП.

Ремонт гидроблока

Слабое место в электрике автомата — соленоиды. Первыми из строя выходят соленоиды линейного давления EPC арт.144431A-BW (средняя цена 2000 р.) и блокировки гидротрансформатора TCC. Остальные 6 соленоидов переключателей скоростей EVS арт. 1444321-BW (средняя цена 1000 р.) работают штатно без высоких нагрузок, поэтому служат долго.

Из-за интенсивного использования Sandero Stepway изнашиваются втулки и тефлоновые кольца. Допуск на износ составляет 0,1 мм, после чего деталь меняют. Для проверки диаметра мастера используют калибры. Неисправные втулки начинают вибрировать и протекать. Протечка масла приводит к падению давления в автомате.

Другими проблемами гидроблока являются:

засорение каналов стружкой, фрикционной пылью;
неисправность датчика давления (арт. 144415А-ЕМ, 7700 р.);
истирание алюминиевого сплава абразивом грязного масла.

Гидроблок в автомате Рено Сандеро надёжный и ремонтопригодный, поэтому замена плиты требуется в самом тяжёлом случае. В среднем ресурс до переборки составляет 80 000 км. Ремонт гидрораспределительной плиты заключается в промывке:

Перед тем, как снять гидроблок:
- сливают масло;
- отсоединяют аккумулятор, ЭБУ, электромагнитные клапаны;
- снимают крышку.
Промывают плиту, винты, фильтр, клапан модулятор от старого масла.
Собирают в обратном порядке с заменой уплотнительных резинок.
После сборки проверяют переключение передач, зажимая педаль тормоза.

Ремонт автоматической коробки из-за перегрева

В ремонт автомата из-за перегрева входит:

замена масла;
замена металлопластикового фильтра (арт.144010-ЕМ 4200 р., оригинал);
установка новых тефлоновых компрессионных колец задней крышки и аккумулятора (арт. 144179), манжеты масляного насоса (арт. 144070-ЕМ, 510 р.), сальников полуоси (арт.144076 и 144077, 400р.).
промывка гидроблока;
замена изношенных фрикционов.

Ремонт планетарной передачи

В планетарной передаче меняют фрикционы. Популярным в ремонте является пакет Е2 (4 скорость) и тормозная лента F1. Естественный износ деталей начинается к 140 000 км при условии регулярного техобслуживания автомата. Полный комплект оригинальных фрикционов от Борг Ворнер (арт. 144005-BW) обойдётся в 6000 р.

Для замены фрикционов разбирают автомат, оценивают состояние дисков и тормозных лент. Зазоры в пакетах должны быть в пределах:

для Е1 — 1— 1,4 мм;
для Е2 — 2 — 2,4 мм.

На загнанных Sandero Stepway меняют планетарный ряд с изношенными зубьями (арт. 144582-ЕМ, 17500 р.) и барабан сцепления (арт. 144550А-ЕМ, 7700р.). Само «железо» надёжное и проблем не вызывает.

Ремонт гидротрансформатора

При ремонте гидротрансформатора в Рено Сандеро меняют фрикционную накладку и подшипник. Алгоритм работы следующий:

Снимают автомат, сливают масло из гидротрансформатора.
Разрезают корпус гидротрансформатора.
Составные части промывают и очищают от грязного масла.
Устанавливают новую фрикционную накладку и подшипник.
Сваривают корпус. Проверяют на герметичность.
Балансируют гидротрансформатор.

Регулировка передаточных чисел АКПП

Передаточное число автомата Рено Сандеро Степвей рассчитывают под максимальный крутящий момент двигателя, учитывают силу сцепления с дорогой.

От выбора передаточного числа зависит:

интенсивность разгона;
полнота использования мощности мотора;
расход топлива;
количество передач.

Увеличивают передаточное число автомата при установке новых колёс. Их диаметр не должен превышать заводской более, чем на 10%. Тогда новое передаточное число будет равно:

R1=R0*(D1/D0),

где R0 — передаточное число заводское;

R1 — новое передаточное число;

D0 — диаметр заводского колеса;

D1 — диаметр нового колеса.

Следующим шагом подбирают главную пару: отношение числа зубьев ведомой и ведущей шестерней дифференциала должно быть близко к R0. Чтобы сблизить ряды всех передач, меняют шестерни планетарного ряда. Заводские передаточные числа в автомате:

2,72;
1,5;
1,0;
0,71;

Главная передача — 3,65.

https://www.youtube.com/watch?v=WA73LimvryQ

При замене автомата в Рено Сандеро подбирают коробку с аналогичными передаточными числами и типом двигателя. Перенастраивают алгоритмы электроники.

Что под капотом у Logan Stepway City?

А под капотом расположился HR16DE-H4M объемом 1.6 л. – двигатель относительно новый, ставится с 2006 года на такие модели как: Nissan Qashqai, Nissan Juke, Renault Kaptur, Nissan Micra, Lada X-Ray и другие.

HR16DE-H4M производится в г. Тольятти, локализация составляет в районе 70%, хоть блок цилиндров и выполнен из алюминия, но проблем владельцу он доставляет минимум, а средний пробег составляет 300 тыс. км. и больше.

HR16DE

Привод ГРМ – цепь, мотор не прихотлив к топливу и переваривает 92-й бензин. После заводской модернизации, на цилиндр приходится по две форсунки, за счет этого снизили расход топлива и подогнали мотор под рамки Евро-5.

Двигатель требует соблюдать от владельца несколько простых правил: регулярно менять масло и свечи, осуществлять регулировку клапанов. Кстати, связку вариатора JF015E и мотора HR16DE-H4M планируют инсталлировать в Ладу Весту.

Какие АКПП устанавливаются на Renault Sandero Stepway

Год выпуска	Мощность двигателя, л. с.	Варианты трансмиссий
1 поколение, 2011— 2014	84	МКПП
103	АКПП
2 поколение, 2014 — 2018	82/102/113	МКПП
102	АКПП
82	Робот
Рестайлинг, 2018 — н. в.	82/113	МКПП
102	АКПП
113	Вариатор

Роботизированная 5-ступенчатая коробка Renault Easy’R JS3 создана на базе механики JHQ и актуаторов от ZF. Несмотря на отсутствие серьёзных проблем, робот не стал популярным. После рестайлинга Renault представил Sandero Stepway с вариатором CVT X-Tronic JF015E от Jatco.

Какая трансмиссия лучше

Какое масло заливать в Jatco JF015E

Объем вариатора Jatco JF015E составляет 7.2 литра с учетом радиатора. В случае частичной замены трансмиссионной жидкости следует сливать как минимум 4 литра. Пожалуй, у каждого автовладельца выработались личные предпочтения относительно бренда. Технической жидкостью какого бренда пользоваться – решать каждому. Но есть предписания и рекомендации изготовителя трансмиссии, которые лучше всего не игнорировать. С учетом текущих требований в коробку передач Jatco JF015E нужно лить оригинальную трансмиссионную жидкость. До 2014 года в этот узел допускался залив ATF с классом NS-2. Однако после частых поломок гидроблока требования к рабочей жидкости подняли до NS-3.

Производитель еще на заводе заливает в CVT жидкость Nissan CVT NS-3. Что касается наиболее подходящего масла, для вариатора Лада Веста следует приобретать оригинальный смазочный материал у дилера или продукт Q8.

Основные неисправности автомата

Главная проблема коробки автомат на Рено Сандеро, от которой автоматически передаётся цепочка неполадок — перегрев. АКПП охлаждается через теплообменник, встроенный в общий радиатор. В условиях экстремальной езды, в пробках, в жару масло не успевает остывать, что приводит к перегреву автомата.

Другие проблемы автомата:

Недостаток давления вынуждает фрикционы работать с проскальзыванием, истираться, засорять масло. Чтобы уберечь автомат, ЭБУ заставляет клапан давления полностью открываться. Масляный насос при этом работает с перегрузкой.
Износ датчика давления приводит к ошибкам электронного блока и задержке переключения.
Водитель ощущает удары при переключении скоростей, если неисправны фрикционы.
Толчки при переключении передач в прогретом автомате указывают на ошибки в работе гидроблока.
При большом пробеге рывки, пробуксовки «на холодную» связаны с неисправной механической частью.

Диагностика КПП Renault Logan

Проверка уровня трансмиссионного масла: отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество;
Проверка качества масла: не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости;
Проверка целостности поддона: демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы;
Проверка давления масла при помощи специального измерительного прибора. Оборудование подключаем к резьбовому отверстию на заливной горловине КПП. Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации.
Тест на пробуксовку. Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора.

Диагностика КПП Renault Logan

Проверка уровня трансмиссионного масла: отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество;
Проверка качества масла: не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости;
Проверка целостности поддона: демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы;
Проверка давления масла при помощи специального измерительного прибора. Оборудование подключаем к резьбовому отверстию на заливной горловине КПП. Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации.
Тест на пробуксовку. Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора.

АКПП Renault Logan

Механизм	Признаки
Тормозная лента вырабатывает ресурс после 150 тыс. км пробега	Изнашиваются фиксаторы, поверхность барабана. Признаки: пробуксовка, нестабильная работа, снижение мощности, периодический переход коробки в аварийный режим
Износ фрикционов	Признаки: «выбивание» передач в движении, удары при переходе на пониженные скорости, пробуксовка сцепления
Некорректная работа электронного блока управления ЭБУ	Скачки напряжения, ослабленный контакт клемм, вследствие чего на приборке ошибка «Check Engine»: P6545, P5499, P7327, P9420, P4636
Преждевременный износ блока гидротрансформатора	Причина в агрессивном стиле вождения, «спортивным» стартам на светофорах. Появляется вибрация в КПП, стуки, толчки при переходе на повышенные передачи
Непрогретая трансмиссия	Езда на непрогретой трансмиссии приводит к преждевременному износу гидроблока

Основные неисправности автомата

Трансмиссионное масло, часто работая при температуре выше 90℃, быстро загрязняется и теряет свои свойства. Страдает гидроблок и соленоиды. Их работу проверяют по сканеру во время движения. Из-за перегрева ЭБУ может перевести автомат в аварийный режим.

Другие проблемы автомата:

Недостаток давления вынуждает фрикционы работать с проскальзыванием, истираться, засорять масло. Чтобы уберечь автомат, ЭБУ заставляет клапан давления полностью открываться. Масляный насос при этом работает с перегрузкой.
Износ датчика давления приводит к ошибкам электронного блока и задержке переключения.
Водитель ощущает удары при переключении скоростей, если неисправны фрикционы.
Толчки при переключении передач в прогретом автомате указывают на ошибки в работе гидроблока.
При большом пробеге рывки, пробуксовки «на холодную» связаны с неисправной механической частью.

АКПП Renault Logan

Механизм	Признаки
Тормозная лента вырабатывает ресурс после 150 тыс. км пробега	Изнашиваются фиксаторы, поверхность барабана. Признаки: пробуксовка, нестабильная работа, снижение мощности, периодический переход коробки в аварийный режим
Износ фрикционов	Признаки: «выбивание» передач в движении, удары при переходе на пониженные скорости, пробуксовка сцепления
Некорректная работа электронного блока управления ЭБУ	Скачки напряжения, ослабленный контакт клемм, вследствие чего на приборке ошибка «Check Engine»: P6545, P5499, P7327, P9420, P4636
Преждевременный износ блока гидротрансформатора	Причина в агрессивном стиле вождения, «спортивным» стартам на светофорах. Появляется вибрация в КПП, стуки, толчки при переходе на повышенные передачи
Непрогретая трансмиссия	Езда на непрогретой трансмиссии приводит к преждевременному износу гидроблока

Алгоритмы управления АКПП

Переключение режимов АКПП в Рено Сандеро Степвей происходит с помощью селектора. Сигнал с рычага поступает в компьютер. ЭБУ анализирует информацию, сверяется с заложенными алгоритмами и формирует управляющий импульс для гидроблока и соленоидов.

Информация о состоянии автомата на электронный блок поступает с:

переключателя положения селектора;
электромагнитных клапанов и датчиков температуры масла;
датчика давления жидкости;
датчика частоты вращения турбины гидротрансформатора;
электромагнитного клапана регулирования расхода масла через теплообменник.

DP2 в Рено Сандеро настроен на 7 режимов управления, указанных в таблице.

Режим селектора	Ведущий элемент	Заблокированный элемент	Фрикцион	Тормоз
БМ	Е1	Е2	F1	F2	F3
Паркинг	P	С1	—		х
Задний ход	R	С1	К2 — В1		х		х
Нейтраль	N	С1	—		х
Движение	1	С1	С2		х			х
2	К2 — В1	С2	х		х
3	С1 К2 —В1	—	х	х	х
4	К2—В1	С1	х		х	х
Повышенная передача	1	С1	С2		х			х
2	К2 — В1	С2	х		х		х
3	С2 К1 — В2	—	х	х	х
Пониженная передача	1	С1	С2		х			х
2	К2 — В1	С2	х		х		х
Пониженная кнопка на селекторе	1	С1	С2		х			х

К1, К2 — коронное зубчатое колесо планетарного ряда;

В1, В2 — водило планетарного ряда;

С1, С2 — солнечное зубчатое колесо планетарного ряда;

К1 — В2 — водило 2 ряда механически соединено с короной 1 ряда;

БМ — блокировочная муфта гидротрансформатора;

Е1, Е2 — фрикцион планетарного ряда;

F1, F2, F3 — тормоза.

Диагностика КПП Renault Logan

Проверка уровня трансмиссионного масла: отвинчиваем контрольную пробку, если жидкость вытекает, значить уровень достаточный. В противном случае восполняем недостающее количество;
Проверка качества масла: не должно быть запаха гари, мутного осадка, темного цвета. Естественная цветовая гамма светло-коричневая с незначительным потемнением. Оттенок зависит от количества химических компонентов, добавленных в состав. Замена масла по мере необходимости;
Проверка целостности поддона: демонтаж, очистка сепарирующих магнитов, фильтра, общий осмотр корпуса на отсутствие трещин. Наличие крупной металлической стружки – первый признак выхода из строя гидротрансформатора. Медная стружка – износ валов, насоса. Магнитящая стружка – фрикционы;
Проверка давления масла при помощи специального измерительного прибора. Оборудование подключаем к резьбовому отверстию на заливной горловине КПП. Запускаем двигатель, работает на холостом ходу, поэтапно переводим селектор (рычаг) в положение первой и последующих передач. В этот момент прибор фиксирует минимальное и максимальное давление. По итогам, сопоставляет результаты со стандартами в инструкции по эксплуатации.
Тест на пробуксовку. Нажимаем на педаль тормоза, после чего нажимаем педаль акселератора. В исправном состоянии сцепления мотор захлебывается от нагрузки, но обороты не развивает. В противном случае – пробуксовка, рев мотора.

Ощущения

Относительно вариатора Рено Аркана 1.6 JF015E говорить особо нечего, ведь динамика разгона до сотни за 15.2 сек., согласно техническим характеристикам, демонстрирует, что это связка для невзыскательного водителя. Впрочем, коробка работает нормально и не «тупит».

Что касается связки двигателя 1.3 литра и CVT X-Tronic, то она неплоха, но не выдающаяся. Реакции на нажатие педали газа сглажены, что особенно ярко проявляется во время езды в колонне. Впрочем, ускорение с места вполне приемлемое, хотя при обгоне на трассе необходим запас пространства. С другой стороны, коробка обеспечивает завидную плавность хода, и машина не буксует на бездорожье.

Как видно, вариатор Рено Аркана – как JF015E, так и JF016E – неплох и вполне справляется с возложенными на него обязанностями. Да и отсутствие альтернативы в комплектациях вынуждает выбирать кроссовер именно с ним. Впрочем, если соблюдать рекомендации по обслуживанию и эксплуатации, то проблем с CVT X-Tronic Renault Arkana быть не должно.,

https://youtube.com/watch?v=9c6TyhuZZt4

Подведем итог

Вывод: на свою стоимость Рено Logan не тянет. При таком количестве минусов и недостатков, могли бы и скинуть в цене. А если рассматривать как комфортное новое транспортное средство, то Рено достоин чтобы его купили. Ведь за эту сумму пока нет альтернативы такому автомобилю с АКПП. И тем более в Renault Логан – автомат хороший. Хотя сколько ни читай отзывы, у каждого владельца свое мнение о Renault.

Как итог: цена за такую машину как Renault Logan не совсем адекватна. Она имеет значительное количество отрицательных моментов, которые должны существенно снизить стоимость авто. Но при рассмотрении с точки зрения комфортного транспортного средства – машина полностью оправдывает свою цену. Потому, что за подобные деньги других вариантов нет, тем более, где установлена коробка автомат. Да еще у машины автомат работает как часики. Но отзывы отзывами, а мнения каждого автовладельца Рено Логан индивидуальны и могут различаться.

Заключение

Как мы выяснили, обслуживание автомата и механики Рено Логан различаются друг от друга, но при соблюдении своевременности ТО автомат не уступает своим собратам.

В случае, когда осуществляется ремонт коробок, данную операцию необходимо проводить в специализированной мастерской, дабы не нарушить целостность агрегата.

На эту тему, вы сможете найти много видео, чтобы наглядно убедиться в прочитанном материале.
